2.3φ12的钢筋E5000焊条
（三）钢板止水带安装
1、止水钢板安装采用钢筋固定，在结构钢筋上焊接钢板支撑架，支撑架采用φ12的钢筋切割及焊接，（如有剩余短钢筋则优先考虑短钢筋）一般焊成三角形，支撑架按500mm的间距进行布置，支撑架与主筋焊，焊接所有的焊条规格及材料性能应符合设计要求。

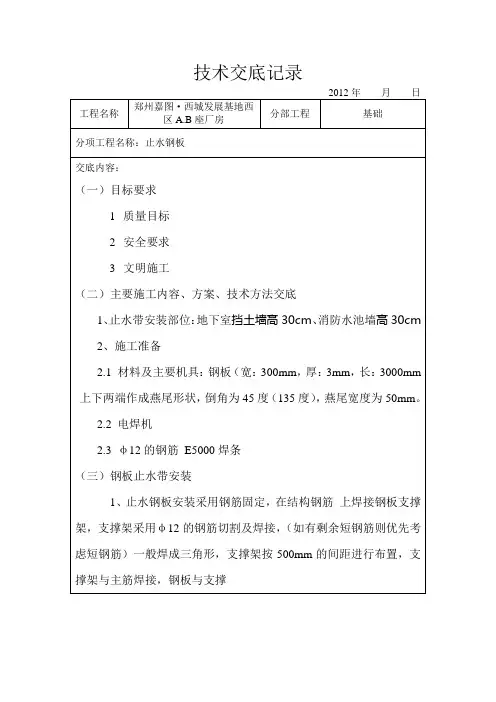

技术交底记录
2012年月日
工程名称
郑州嘉图·西城发展基地西区A.B座厂房
分部工程
基础
分项工程名称：止水钢板
交底内容：
（一）目标要求
1质量目标
2安全要求
3文明施工
（二）主要施工内容、方案、技术方法交底
1、止水带安装部位：地下室挡土墙高30cm、消防水池墙高30cm
2、施工准备
2.1材料及主要机具：钢板（宽：300mm，厚：3mm，长：3000mm上下两端作成燕尾形状，倒角为45度（135度），燕尾宽度为50mm。
（四）钢板验收
1、观察检查：金属表面不得有明显凹面和损伤；焊缝不得有裂纹、未熔合、夹渣、针状气孔等；焊缝的焊液应均匀，焊渣应清理干净。
2、止水钢板表面不得有杂物和油污。
3、钢板焊缝检查：长度小于500的焊缝，每条检查1处；长度500～2000的焊缝，每条检查2处；长度﹥2000的焊缝，每条检查3处。
2、钢板安装于1/2板（墙）厚，并且先浇筑混凝土和后浇混凝土各一半，保证钢板的水平度和垂直度。
3、钢板止水带燕尾迎水面。
4、钢板搭接不小于50mm，贴合边焊接，钢板焊缝严密，如发现焊缝不合格或有渗漏现象，应立即进行修整或补焊。
5、钢板安装结束，首先进行自检，然后通知监理单位进行验收，经验收合格后再进行下道工序施工。
（五）成品保护
基础外墙止水钢板技术交底
技术负责人
交底人
接受人
2016-07-19
技术交底记录
工程名称
新郑市第二人民医院新址北院住院楼
分部工程
基础
分项工程名称：钢筋工程
（6）检查验收：止水钢板焊好后，应进行自检，检查有无沙眼、断焊、漏焊或焊缝不饱满之处，不符合要求的进行返工处理。检查合格后，报监理工程师检查验收。
（2）止水钢板定位：止水钢板应放置在外墙中间，标高在筏板基础上500MM，（止水钢板中心）上下各150mm。外墙后浇带施工缝止水钢板放在混凝土外墙中间，沿竖向设置和每道水平止水钢板交圈焊接严密。钢板止水带燕尾朝向要求为：侧墙水平施工缝朝背水侧，侧墙竖向施工缝朝迎水侧（详见结构图节点）。
（3）钢板固定：止水钢板位置确定好后，用墙体拉钩筋临时上下夹紧固定，然后进行钢板接缝焊接。固定筋固定钢板时应焊接在钢板中间位置，不得在钢板上下端头焊接固定。如图1
（4）钢板接缝焊接：搭接长度应为5-10CM，双面满焊接。贴合边焊接，钢板交叉部位采用贴合四边满焊，钢板焊缝严密，如发现焊缝不合格或有渗漏现象，应予修整或补焊。如图。
（5）外柱箍筋切断焊接：由于柱箍筋间距较小，中间有一道箍筋穿过止水钢板，止水钢板接缝好后，将切断
的箍筋与钢板焊接，焊接长度不小于10d，将箍筋和钢
技术交底记录
工程名称
分部工程
基础
分项工程名称：防水工程
交底内容：
一、钢板止水带制作、安装
1、施工准备：
（1）材料准备:3mm厚成型钢板，使用前加工成300mm宽，钢板表面无油污、锈斑。固定筋电焊机。
（2）机具准备：电焊机，焊帽、焊锤、灭火器
（3）劳动力安排：焊工（必须持证上岗）
止水钢板安装技术交底
交底内容：之袁州冬雪创作1、资料准备1.1止水钢板（200mm＋30＋30）×3mm，止水钢板不得有裂痕、锈蚀、斑痕、变形，其断面尺寸和机械性能符合设计要求.（使用部位①设计要求的部位.②图纸会审中号楼处外墙施工缝部位.）1.2焊条：焊条的性能应符合现行国家尺度《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定，必须有出厂合格证.1.3焊接过程中，电弧应燃烧稳定，药皮熔化平均，无成块脱落现象.1.4机械：交流弧焊机、直流弧焊机1.5工具：焊接电缆、电焊钳、焊接护目镜、面罩、电焊手套、护脚、錾子、钢丝刷、锉刀、小手锤、电焊条、烘干箱等.2、作业条件2.1焊工必须持有有效的上岗证.2.2电源应符合要求，接地线、焊接毗连平安，双线到位.2.3焊前止水钢板概况必须去除油污、水分、铁锈和氧化皮.已经清楚所需设置止水钢板的位置.3、操纵工艺检查设备→焊接托架→放钢板、焊接钢板→质量检验检查电源、焊机及工具.焊接地线与钢板接触杰出，防止起弧而烧伤钢板.焊接工艺检验：在钢板正式焊接前，应焊接3个摹拟试件做拉力试验，经试验合格后，方可停止焊接.交底内容：焊接固定托架用Φ12钢筋做托架和正面固定，详见下图：托架每隔1m放置一个，托架绑扎在邻近竖向钢筋上，包管托架不下坠.钢板放置在钢板托架上.放钢板、焊接钢板将一个单元榀的钢板焊接，放置在已焊接好的钢板托架上.相连两块钢板错缝搭接30mm，钢板与钢板表里均满焊.转角部位其中一侧的伸出长度不小于50mm.雨天不宜在现场停止施焊；必须施焊时，应采纳有效遮蔽措施.焊后未冷却的接头不得碰到雨水.交底内容：4、质量尺度4.1钢板的品种和质量，焊条的商标、性能均必须符合设计要求.检验方法：检查出厂证明书和试验陈述单.4.2电弧焊接头的强度检验必须合格.4.3电弧焊接头清渣后逐个停止外观检查，其检查成果应符合下列要求：焊缝概况应平整，不得有凹陷或焊瘤.焊接接头区不得有肉眼可见的裂纹.外观检查分歧格的接头，经修整或补强后可提交二次验收.钢板与钢板的直角偏差不得大于30.5、成品呵护5.1钢板托架装置至竖向钢筋时，注意呵护已绑扎成型的钢筋骨架，不得随意拆改.钢板托架与竖向钢筋绑扎时，托架应焊接安稳，其实不得破坏已绑好的钢筋骨架.5.2雨天施工时未冷却的接头，应防止碰到雨水.5.3砼浇筑时要及时检查止水钢板的位置，并随时擦去粘结在钢板上的灰浆.6、应注意的质量问题6.1检查帮条尺寸、钢筋轴线偏移，以及钢材概况质量情况，不符合要求时不得焊接.6.2接地线应与钢板接触杰出，不得随意乱接，防止引弧烧伤钢筋.6.3钢板接头应在钢板上停止.6.4焊接过程中及时清渣，焊缝概况光滑平整，焊缝雅观，加强焊缝应平缓过渡，弧坑应填满.交底内容：7、质量记录7.1钢板应有出厂合格证.7.2焊接接头外观质量检查纪录.8、平安、环保措施8.1电焊工应持证上岗.作业班组在焊接工作前，必须申请动火证，方可停止施工.8.2装置焊接电源时，要注意各零部件是否合格，电源是否够用，并按规定装置节电呵护器.8.3电焊机的接地装置应定期检查.外部坚持清洁并定期除尘，清扫时必须切断电源.8.4启动电源后，必须要有一定的空载运行时间，观察其工作、声音是否正常等.电焊机的工作负荷不得任意长时间超载动行.作业竣事后，及时切断电源.8.5焊钳必须有杰出的绝缘隔热性能，与电缆的毗连简便、靠得住平安.钳口应常常坚持清洁.8.6焊接用电缆应具有杰出的导电性能和绝缘外层，必须符合有关的规定.严禁将焊接用电缆与气焊的胶管混在一起.8.7焊接前应先检查焊机的平安状况况，如焊机外壳接地、焊机各接线点接触是否杰出、焊接电缆的绝缘有无破损等.在焊接时，不成将钢板拿在手中或用手扶着钢板停止焊接.8.8改变焊机接头、更换焊件需要改接二次回路时，必须在切断电源后才干停止.推拉闸刀开关时，必须戴绝缘手套时，同时面部偏斜，以防电弧火花灼伤面部.交底内容：8.9更换焊条时，焊工必须使用焊工手套，焊工手套坚持干燥、绝缘靠得住.8.10夜晚施工必须有照明设施.8.11电焊工的个人防护用具应坚持完好.操纵时应穿电焊工作服，穿绝缘服，戴电焊手套、防护面罩等.8.12焊接现场必须配备足够的防火设备和器材，如消火栓等.10m范围内不得堆放易燃、易爆物品.8.14焊接作业时，必须使用吸收滤光镜片的面罩、作业服、手套、鞋帽应符合规定，以防电弧辐射和飞溅烫伤.8.15为呵护焊接现场其他人，在工地焊接引弧时应提醒周围人避开弧光，防止弧光伤眼.。
止水钢板安装技术交底
（4）外观检查不合格的焊接接头，必须进行修整、补强，达到质量标准要求。
五、成品保护措施及注意质量问题
1、止水钢板安装至指定位置时，注意保护已绑扎成型的钢筋骨架，不得随意拆改。钢板托架与挡土墙竖向钢筋焊接时，不得烧伤竖向钢筋。托架应焊接牢固，并不得破坏已绑好的钢筋骨架。
2.3钢板接头焊接：
两块钢板的搭接长度不小于50mm，两端均应满焊，焊缝高度不低于钢板厚度。转角部位其中一侧的伸出长度不小于50mm。沿竖向设置的止水钢板和每道水平止水钢板交圈要焊接严密。焊条采用E43焊条。焊接之前应进行试焊，调试好电流参数：电流过大易烧伤甚至烧穿钢板；电流过小则起弧困难，焊接不牢固。
四、质量标准
3.1钢板的品种和质量、焊条的牌号及性能均应符合设计要求。
3.2钢板表面不得有度检验必须合格。
3.4电弧焊接头清渣后逐个进行外观检查，其检查结果应符合下列要求：
（1）焊缝的焊波应均匀，不得有裂缝、夹渣、咬边、烧穿等缺陷。
（2）焊缝表面应平整，不得有凹陷或焊瘤。
二、作业条件
（1）焊工必须持有有效的考试合格证。
（2）电源应符合要求，接地线、焊接电缆连接安全，双线到位。
（3）作业场地应有安全防护设施，以及防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。
（4）焊前止水钢板表面必须去除油污、水分、铁锈和氧化皮。
（5）人员、机具、电箱等已经安排就位。项目技术人员已对施工人员进行了现场技术交底。
2.2止水钢板固定：
采用Φ12钢筋焊接固定钢板，在止水钢板下口焊L型短钢筋，平直短边焊于止水钢板上、长边焊在剪力墙竖向钢筋上，以支撑钢板，其长度应以挡土墙钢筋网片厚度为准，不能过长，以防沿短钢筋形成渗水通道。短钢筋一般间隔不大于2m设置1个，间距过小则增加成本和工作量，间距过大则止水钢板易弯曲，浇筑混凝土时受振动易变形。止水钢板固定与剪力墙竖向钢筋平行。剪力墙竖向后浇带止水钢板与底板后浇带止水钢板成L形焊接。
地下室止水钢板施工交底
止水钢板施工技术交底二、施工准备1、基础底板及墙体钢筋、模板安装完毕。
2、止水钢板质量经实验室检测合格。
3、确定止水钢板安装平面图。
三、施工工艺放线切割墙体拉筋安装止水钢板检查验收1、放线：基础钢筋安装完成，并通过检查验收合格后，由测量人员根据轴线放出墙体中心线，并在钢筋上标出位置，拉出通线。
2、切割墙体拉结筋：根据测量人员拉出的通线，对墙体中心的拉结筋用气焊进行切割，切割线必须是一条直线。
3、安装止水钢板。
3.1 止水钢板居于基础导墙中间，用心形卡子与周围钢筋绑扎牢固。
3.2止水钢板水平中心线位于基础导墙顶面，即砼预埋钢板150mm高度，伸出砼墙150mm高度，成凹型，弯起面往往朝向有压力水的迎水面（即砼外墙面）。
3.3在施工地板钢筋上用C14钢筋有效连接，用C14钢筋制成门形支架固定于顶板钢筋上面，门形架，与止水钢板之间用焊接。
3.3.1先将两根C14钢筋垂直于底板固定，间距为1500mm，将止水钢板置于两根钢筋中间，通过一根水平钢筋穿通止水钢板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接。
3.3．2 待止水钢板基本就位，钢板之间应尽量减少接口，钢板之间的接口可采用搭接焊接。
3.4用C14钢筋固定后，再用被切断的水平拉筋与止水钢板焊到一起。
3.5止水钢板搭接：两块止水钢板水平段搭接长度不应少于50mm，且焊缝必须满焊。
4、检查验收：拉墙体通线校止水钢板是否在墙体中心线上，偏差不大于10mm，用钢尺检验预埋钢板高度是否为150mm，偏差不大于20mm.三、质量标准及保证搭施1、止水钢板必须有合格证，并有质量材质报告2、止水钢板表面无油污、无明显弯曲现象3、加固措施应得当、牢固、焊接必须是满焊。
4、两块止水钢板的搭接不应少于50mm，且是双面满焊。
5、止水钢板位置、埋深等必须符合规定的要求。
6、止水钢板与G14钢筋焊接时严禁焊穿钢板，或与钢筋有空隙.五、成品保护措施1、对安装完成的止水钢板，不得踩踏、碰撞，浇注混凝土是切勿挤扁或挤入混凝土内高低不平。
清水池止水钢板技术交底
技术交底书
3.1.2清水池分为两个池子，南北各两侧，池壁长为51.5m，宽为20m，焊接搭接为2-3cm，从清水池东侧安装，顺时针焊接安装，采用双面焊，要求满焊，止水钢板焊接底板以上1m的距离，采用Φ12的钢筋固定。
3.2操作方法
3.2.1检查电源、焊机及工具。
焊接地线与钢板接触良好，防止起弧而烧伤钢板。
3.2.2焊接工艺检验：在钢板正式焊接前，应焊接3个模拟试件做拉力试验，经试验合格后，方可进行焊接。
3.2.3焊接固定托架
用Φ10钢筋做托架和侧面固定，详见下图：
托架每隔1m放置一个，托架绑扎在临近竖向钢筋上，保证托架不下坠。
钢板放置在钢板托架上。
3.2.4放钢板、焊接钢板
将一个单元榀的钢板焊接，放置在已焊接好的钢板托架上。
相连两块钢板错缝搭接30mm，钢板与钢板内外均满焊。
转角部位其中一侧的伸出长度不小于50mm。
3.3季节性施工
3.3.1雨天不宜在现场进行施焊；必须施焊时，应采取有效遮蔽措施。
焊后未冷却的接头不得碰到雨水。
止水钢板安装技术交底
已施工好的钢板不得上人和摆放其它物体，已施工好的部位设明显的标记，并设专人进行看守，发现变形或移位立即进行修整。
5.3钢板安装结束，首先进行自检，然后通知技术质量室验收，最后由质检员会同监理一同进行验收，经验收合格后才能进行下一道工序的施工。
6.钢板验收
6.1金属表面不得有明显凹面和损伤；焊缝不得有裂纹、未熔合、夹渣、针状气孔等；焊缝的焊波应均匀，焊渣和飞溅物清理干净，钢板镀锌层不得有脱皮现象。
6.2止水钢板表面不得有杂物和油污，油污必须采用清洗剂清洗干净。
4.5地下室外墙止水钢板与柱箍筋交叉时，箍筋断开，箍筋单独加工为几字型，与止水钢板焊接牢固，焊接长度10d，如下图二所示。
图一 转角搭接后台加工
图二止水钢板与柱箍筋交叉（箍筋单独加工）
5.质量标准
5.1钢板搭接不小于5cm，贴合边焊接，钢板交叉部分采用贴合四边满焊，钢板焊缝严密。
5.2发现焊缝不合格或有渗漏现象，应予修整或补焊。
4.2钢板中心线与施工缝重合，安装于1/2板（墙）厚，并且先浇混凝土和后浇混凝土各一半，保证钢板的水平度和垂直度。
4.3钢板止水带燕尾朝向要求为：底板燕尾朝下，侧墙水平施工缝朝迎水侧，侧墙竖向施工缝朝迎水侧。
4.4拐角、T型接头、L型接头等搭接提前定型加工，现场作业只进行平面焊接施工，如下图一所示。
施工前，通知测量队放线，放出施工分缝线和钢板安装中心线；外层钢筋自检；检查钢板平整度，若有变形必须修整，检查燕尾倒角是否符合要求。
3.3顶板：顶板下层钢筋绑扎→钢板安装→板上层钢筋绑扎→梳子板施工。
施工前，通知测量队放线，放出施工分缝线和钢板安装高程线；顶板下层钢筋自检；检查钢板平整度，若有变形必须进行修复，检查燕尾倒角是否符合要求。
止水钢板焊接技术交底记录大全
1、进入施工现场必须佩带安全帽并遵守安全生产各项制度及纪律；
2、焊接时;焊接和配合人员必须采取防止触电、高空坠落、火灾等事故的安全措施；
3、接地线及手把线都不得搭设在易燃和带有热源的物品上接地线不得接在管道、钢筋、设备和建筑物金属构架或轨道上；
4、现场使用的电焊机应设有可防雨、防潮防晒的机棚;并备有消防用品；
6、检查验收：施工完毕后;报质检、监理、甲方验收..
五、质量准
1、钢板表面应清洁;无锈蚀、麻点或划痕等缺陷..
2、焊缝的焊接应均匀;不得有裂缝、夹渣、咬边、烧穿等缺陷..
3、钢丝网绑扎牢固;不得出现松动脱落现象;混凝土浇筑过程中不得出现穿孔漏混凝土现象..
六、施工注意事项
1、焊接过程中;电弧应燃烧稳定;药皮熔化均匀;无成块脱落现象..
3、焊条的牌号要符合图纸要求;且有出厂合格证..
4、焊工必须持有有效的考试合格证..
四、止水钢板施工工艺流程
止水钢板安装工艺流程：止水钢板定位→固定→接头焊接→钢丝绑扎→检查验收
1、止水钢板定位：止水钢板放置在地下室混凝土外墙水平施工缝、地下室底板后浇带、外墙后浇带、地下室顶板后浇带部位..止水钢板两端燕尾朝向迎水面;外墙止水钢板沿竖向设置和每道水平钢板交圈焊接严密..水平钢板止水带确定水平标高后;应根据建筑物的标高控制点在钢板止水带上口拉通线;以保持其上下口平直..
2、对于钢板穿过柱处;与柱箍筋产生交叉;需做细部处理;一般做法是将止水钢板范围内的柱箍筋折断;与钢板止水带焊接..
七、成品保护
1、注意对已焊接好的钢板止水带的保护;不乱踩乱拆、不粘油污..在施工中出现的钢板止水带位置偏移认真修复;保证钢板止水带位置正确..
2、焊接过程中注意保护结构钢筋;不得损伤结构钢筋..
止水钢板安装技术交底【范本模板】
3）焊接过程中,电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象.
4)机械:交流弧焊机、直流弧焊机
5）工具：焊接电缆、电焊钳、焊接护目镜、面罩、电焊手套、护脚、錾子、钢丝刷、锉刀、小手锤、电焊条、烘干箱等。
2。2作业条件
1)焊工必须持有有效的上岗证。
2)电源应符合要求，接地线、焊接连接安全，双线到位。
3）焊前止水钢板表面必须去除油污、水分、铁锈和氧化皮。
4）已经清楚所需设置止水钢板的位置.
2、工艺流程
止水钢板定位→检查设备→放钢板→固定→焊接钢板接头→暗柱箍筋焊接→检查验收
3、操作方法
3.1止水钢板定位:止水钢板应放置在外墙中间,标高在-3.400m(底板上表面500mm处),安装施工前测量员将给出外墙施工缝处标高和控制标高,施工时拉线和尺量进行控制检查,并每隔三米左右做出标记。
4。3。2焊接接头区不得有肉眼可见的裂纹.
4.3。3外观检查不合格的接头，经修整或补强后可提交二次验收。
4.3。4钢板与钢板的直角偏差不得大于30.
5、成品保护
5.1钢板托架安装至竖向钢筋时，注意保护已绑扎成型的钢筋骨架,不得随意拆改.钢板托架与竖向钢筋绑扎时，托架应焊接牢固，并不得破坏已绑好的钢筋骨架。
推拉闸刀开关时，必须戴绝缘手套时，同时脸部偏斜,以防电弧火花灼伤脸部。
8.9更换焊条时，焊工必须使用焊工手套，焊工手套保持干燥、绝缘可靠。
8.10夜晚施工必须有照明设施。
8。11电焊工的个人防护用具应保持完好。操作时应穿电焊工作服,穿绝缘服，戴电焊手套、防护面罩等.
8。12焊接现场必须配备足够的防火设备和器材,如消火栓等。
地基基础、防水墙止水钢板安装技术交底
地基基础、防水墙止水钢板安装技术交底
一、背景
为了确保地基基础的稳固性以及防水墙的有效防水能力，本次交底旨在详细说明防水墙止水钢板的安装技术，以确保工程质量。
二、安装要求
1. 钢板尺寸：根据设计要求选择合适的钢板尺寸。
2. 材质要求：钢板应采用耐腐蚀性能良好的材质，确保其使用寿命。
3. 安装工艺：钢板安装前应进行除锈处理，并在安装前做好防水墙的基础处理工作。
三、安装步骤
1. 准备工作：
- 确保基础平整、干燥，并清除杂物。
- 检查钢板尺寸是否符合设计要求。
- 准备好所需的安装工具和材料。
2. 排线定位：
- 使用测量工具将防水墙的位置进行排线定位，在地基基础上进行标注。
3. 钢板安装：
- 在定位点固定支撑架，并确保其平稳牢固。
- 将钢板依次安装在支撑架上，并使用螺栓进行固定。
- 确保钢板之间连接紧密，没有裂缝和间隙。
4. 检查整齐度和垂直度：
- 在钢板安装完成后，进行检查，确保钢板整齐无偏斜。
- 使用水平仪检测钢板的垂直度，调整必要时进行修正。
5. 填缝处理：
- 使用防水胶进行钢板之间的填缝处理，确保连接紧密且防水效果好。
四、安全注意事项
1. 在安装过程中，必须保持工作区域的安全与整洁。
2. 严格遵守施工操作规程，正确使用安装工具。
3. 钢板安装过程中，工人必须佩戴合适的防护用具，确保人身安全。
以上为地基基础、防水墙止水钢板安装技术交底内容，请各相关人员按要求进行操作。
任何问题请及时与负责人沟通。
钢板止水带技术交底
1块0.740m
575mm
1
1块0.575m
6600mm
2
6块
2块0.920m
20600mm
1
11块
1块0.560m
29200mm
1
16块
小计
112块
2+1+2=5块
合计
117块
2000
200
1800
3、 在筏基梁钢筋绑扎的同时，现场可派人进行钢板止水带的连接焊接。焊接长度以今后便于在导墙上施工为宜。本工程建议两两焊接。注意在两两焊接时要采取搭接焊，两钢板搭接200mm。两竖向焊缝必须满焊。焊接形式如下图所示：
2、 钢板止水带的数量及布置情况：依据1#楼基础结构平面布置图，钢板总尺寸如下图所示：
技术负责人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录（表式C2-2-1）
编号
T
FY-
工程名称
怀柔县人民法院业务审判综合楼
施工单位
怀建集团辰辉工程有限公司
交底提要：
地下室钢板止水带加工及安装
技术负责人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录（表式C2-2-1）
编号
T
FY-
工程名称
怀柔县人民法院业务审判综合楼
施工单位
怀建集团辰辉工程有限公司
交底提要：
地下室钢板止水带加工及安装
交底内容：
三、质量要求：
1、检查钢板止水带的截面形式是否符合设计的要求。
2、现场所使用的焊条必须为大桥牌免检焊条。
施工技术交底(止水钢板)
一、设计要求车库部分基础底板及墙体沉降后浇带、收缩后浇带、种植顶板后浇带、屋面板后浇带中的止水钢板，设计要求4×300。
地下室外墙施工缝，设计要求3×300。
具体如下图：2、人防车库部分基础底板及墙体沉降后浇带、收缩后浇带、种植顶板后浇带、屋面板后浇带中的止水钢板，设计要求3×250。
地下室外墙施工缝，设计要求3×300。
具体如下图：二、施工条件1) 钢筋绑扎施工完成；2) 止水钢板位置边线测量放线，并经监理工程师验收合格；三、施工准备1、止水钢板：止水钢板的宽度、厚度必须符合设计要求。
止水钢板有出厂证明书及复试报告单。
2、止水钢板300mm宽，上下各50mm左右扳成30度，成型良好。
3、焊机、焊条：焊条的牌号应符合规范要求。
焊机、焊条必须有出厂合格证。
4、焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
5、焊工必须持有有效的考试合格证。
6、熟悉图纸，做好技术交底。
四、操作工艺：1、工艺流程：止水钢板定位→固定→接头焊接→检查验收。
2、车库止水钢板定位：止水钢板应放置在外墙中间，两端弯折处应朝向迎水面。
外墙后浇带施工缝止水钢板放在混凝土外墙中间，沿竖向设置和每道水平止水钢板交圈焊接严密。
水平钢板止水带确定水平标高后，应根据标高控制点在钢板止水带上口拉通线，以保持其上口平直。
3、采用钢筋焊接固定钢板，最好不要直接焊接在结构筋上，而是采用斜向钢筋焊接固定。
在钢板止水带下口焊短钢筋，以支撑钢板，其长度应以混凝土板墙钢筋网片厚度为准，不能过长，以防沿短钢筋形成渗水通道。
短钢筋中心位置应焊止水带，以阻断渗水路线。
短钢筋一般间隔1000mm左右设置1个，间距过小则增加成本和工作量，间距过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形。
4、钢板的接头采用焊接，两块钢板的搭接长度不小于50mm，两端均应满焊。
焊缝高度不低于钢板厚度。
焊条应采用结420结构钢焊条。
基础钢板止水带工程技术交底大全-
铁路综合交通枢纽工程〔一期〕分局部项名称地基与根底/细部构造防水交底部门木工班组交底部位B1、C1区施工缝、后浇带止水钢板交底日期年月日交底容：一、施工准备1、作业条件:构造顶板、底板、侧墙、后浇带钢筋安装过程中。
2、材料准备5mm厚镀锌止水钢板(230mm,燕尾45°，50mm〕、焊条：焊条必须有出厂合格证，焊条的牌号应符合规要求。
3、主要机具：电焊机、切割机、钢丝刷。
4、技术准备〔1〕焊工必须有焊工证书。
〔2〕电源应符合要求。
〔3〕作业场地应有平安防护设施，以及防火和必要的通风措施，防止放生烧伤、触电、中毒及火灾等事故。
二、质量要求要求质量一次验收合格率到达100%。
主控工程拼接钢板平顺、位置准确、与主体钢筋连接稳固。
一般工程铁路综合交通枢纽工程〔一期〕分局部项名称地基与根底/细部构造防水交底部门木工班组交底部位B1、C1区施工缝、后浇带止水钢板交底日期年月日向施工缝，结合后浇带留设。
竖向施工缝与水平施工缝一样，都采用钢板止水带以加强施工缝处的止水效果。
在竖向施工缝处，要加强止水钢板两侧与模板间的封堵及加固。
确保在混凝土浇注过程中，竖向施工缝止水钢板不倾斜及封堵不冲垮，也要便封堵部位模板的撤除。
如图3。
顶板施工缝防水示意图底板施工缝防水示意图支撑杆模板止水钢板墙筋海绵条模板控制标高止水对拉螺杆砼底板铁路综合交通枢纽工程〔一期〕分局部项名称地基与根底/细部构造防水交底部门木工班组交底部位B1、C1区施工缝、后浇带止水钢板交底日期年月日墙体水平向施工缝构造示意图墙体竖向施工缝防水示意图2、后浇带部位防水处理地下边防水混凝土墙体防水后浇带施工节点处理及根底底板后浇带施工节点处理、顶板后浇带施工节点处理详图1-1、1-2、1-3。
(注：图中后浇带宽度仅为示意，具体以图纸为准，此处只对做法、构造做描述〕。
图1-1墙体后浇带主体构造施工铁路综合交通枢纽工程〔一期〕分局部项名称地基与根底/细部构造防水交底部门木工班组交底部位B1、C1区施工缝、后浇带止水钢板交底日期年月日图1-2根底底板后浇带节点示意图图1-3地下一层顶板后浇带节点示意图五、成品保?及需要注意的??1、???板在??安???拿?放以免?板?形?坏。
止水钢板安全技术交底模板
一、交底目的为确保止水钢板施工过程中的安全，提高施工质量，保障施工人员生命财产安全，特进行止水钢板安全技术交底。
二、交底对象所有参与止水钢板施工的施工人员、管理人员及监理人员。
三、交底内容1. 施工准备（1）材料准备：确保止水钢板、钢筋、焊条等材料符合设计要求和规范标准。
（2）机具准备：检查电焊机、切割机、气泵等机具设备，确保其性能良好。
（3）人员准备：对施工人员进行安全技术培训，提高安全意识。
2. 施工工艺（1）止水钢板安装：按照设计要求，确保止水钢板中心线与施工缝重合，安装于1/2板（墙）厚，先浇混凝土和后浇混凝土各一半，保证钢板的水平度和垂直度。
（2）钢筋焊接：采用合适的焊条，按照规范要求进行焊接，确保焊缝质量。
（3）钢板搭接：钢板搭接长度为5cm，贴合边焊接，钢板交叉部位采用贴合四边满焊，确保钢板焊缝严密。
（4）锚固与结合：底板止水钢板开口向上，确保钢板与混凝土间无杂物，提高防水效果。
3. 安全措施（1）施工人员必须佩戴安全帽、防护眼镜、手套等个人防护用品。
（2）高空作业时，必须系好安全带，并配备安全绳。
（3）焊接作业时，必须保持通风良好，防止一氧化碳中毒。
（4）切割作业时，必须佩戴防护眼镜和口罩，防止切割粉尘伤害。
（5）施工过程中，必须遵守操作规程，严禁违章作业。
4. 应急措施（1）发生火灾时，立即切断电源，使用灭火器进行灭火。
（2）发生触电事故时，立即切断电源，使用绝缘物品进行救援。
（3）发生高处坠落事故时，立即进行救援，并报告相关部门。
四、交底要求1. 施工人员必须认真听取安全技术交底，并签字确认。
2. 施工过程中，必须严格执行安全技术交底内容。
3. 施工负责人应定期检查施工现场的安全状况，确保施工安全。
4. 施工人员发现安全隐患，应立即报告相关部门。
五、交底时间[填写交底时间]六、交底人[填写交底人姓名]七、接收人[填写接收人姓名]八、参加交底人员[填写参加交底人员姓名]九、备注本安全技术交底内容仅供参考，具体施工过程中，应根据实际情况进行调整。
止水钢板工人安全技术交底模板
一、交底目的为确保止水钢板施工过程中的安全，预防事故发生，提高施工人员的安全意识，特进行安全技术交底。
二、交底对象参与止水钢板施工的所有工人。
三、交底内容1. 安全意识教育（1）增强安全意识，充分认识到止水钢板施工过程中的安全重要性。
（2）遵守国家有关安全生产的法律法规和操作规程。
（3）自觉接受安全教育和培训，提高自身安全素质。
2. 施工现场安全要求（1）进入施工现场必须佩戴安全帽，穿好工作服，严禁穿拖鞋、高跟鞋。
（2）高空作业时，必须系好安全带，并采取防坠落措施。
（3）禁止酒后作业，禁止在施工现场吸烟、使用明火。
（4）施工现场严禁攀登、跨越防护设施。
（5）注意用电安全，严禁私拉乱接电线，使用电器设备时必须确保设备完好。
3. 止水钢板施工安全要点（1）施工前，认真检查施工设备和工具，确保其完好。
（2）止水钢板安装过程中，严格按照设计要求进行，确保安装牢固。
（3）焊接过程中，注意焊接设备的通风和散热，防止火灾事故发生。
（4）焊接作业人员必须佩戴防护眼镜、手套等防护用品。
（5）防止焊接火花飞溅，对周围环境进行清理，避免引起火灾。
（6）注意钢板焊接过程中的高温作业，避免烫伤。
4. 事故处理（1）发生事故时，立即停止作业，保护现场。
（2）迅速组织救援，拨打急救电话。
（3）按照事故处理程序，妥善处理事故。
5. 其他注意事项（1）加强施工过程中的沟通与协调，确保施工顺利进行。
（2）定期对施工人员进行安全检查，及时发现和消除安全隐患。
（3）施工结束后，做好现场清理工作，确保施工场地整洁。
四、交底人（此处填写交底人姓名及职务）五、交底时间（此处填写交底时间）六、接收人（此处填写接收人姓名及职务）七、备注本安全技术交底适用于所有参与止水钢板施工的工人，请认真阅读并遵守。
如有疑问，请及时向交底人咨询。
止水钢板焊接技术交底
交底内容：
1、施工污，锈斑；固定筋，焊条。
2、机具准备：电焊机，焊帽。
3、人员准备：焊工4人（必须持有焊工证）。
二、操作工艺
1、工艺流程：止水钢板定位→固定→接头焊接→外柱箍筋焊接→检查验收。
2、钢板固定：止水钢板位置确定好后，用墙体拉钩筋临时上下夹紧固定，然后进行钢板接缝焊接。固定筋固定钢板时应焊接在钢板中间位置，不得在钢板上下端头焊接固定。如图1
3、施焊时严禁用水对焊缝进行降温，如遇雨天应采取措施进行遮挡。
四、安全文明施工
1、作业人员必须持证上岗，进入现场必须戴好安全帽。
2、施焊时应戴好焊帽、防护手套。
3、每天下班前，应把所用机具、工具回收入库，将工作面内的杂物清理干净，作到活完料净。
4、电焊机必须双线到位，不得借用钢筋做底线，电焊机接线必须由专业电工接线。
交底人：
接受交底人：
郑州市惠济区公共卫生服务中心工程项目经理部
3、钢板接缝焊接：搭接长度应为5-10CM双面满焊接。如图2、3
4、外柱箍筋切断焊接：由于柱箍筋间距较小，中间有一道箍筋穿过止水钢板，止水钢板接缝好后，将切断的箍筋与钢板焊接，焊接长度不小于10d，将箍筋和钢板焊接，焊接长度不小于10d，将箍筋和钢板焊死。做法具体见如图4
5、止水钢板定位：止水钢板应放置在外墙中间，标高在地下筏板基础上300mm，相对标高为（止水钢板中心）。外墙后浇带施工缝止水钢板放在混凝土外墙中间，沿竖向设置和每道水平止水钢板交圈焊接严密。如图5
6、检查验收：止水钢板焊好后，应进行自检，检查有无沙眼、断焊、漏焊或焊缝不饱满之处，不符合要求的进行返工处理。检查合格后，报质检员检查，合格后上报监理工程师检查验收。
三、成品保护
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁路综合交通枢纽工程（一期）
分部分项名称地基与基础/细部构造防水交底部门木工班组
交底部位B1、C1区施工缝、后浇带
止水钢板
交底日期年月日
交底内容：
一、施工准备
1、作业条件:结构顶板、底板、侧墙、后浇带钢筋安装过程中。
2、材料准备
5mm厚镀锌止水钢板(230mm,燕尾45°，50mm）、
焊条：焊条必须有出厂合格证，焊条的牌号应符合规范要求。
3、主要机具：
电焊机、切割机、钢丝刷。
4、技术准备
（1）焊工必须有焊工证书。
（2）电源应符合要求。
（3）作业场地应有安全防护设施，以及防火和必要的通风措施，防止放生烧伤、触电、中毒及火灾等事故。
二、质量要求
要求质量一次验收合格率达到100%。
主控项目
拼接钢板平顺、位置准确、与主体钢筋连接稳固。
一般项目
铁路综合交通枢纽工程（一期）
分部分项名称地基与基础/细部构造防水交底部门木工班组
交底部位B1、C1区施工缝、后浇带
止水钢板
交底日期年月日
竖向施工缝，结合后浇带留设。
竖向施工缝与水平施工缝相同，都采用钢板止水带以加强施工缝处的止水效果。
在竖向施工缝处，要加强止水钢板两侧与模板间的封堵及加固。
确保在混凝土浇注过程中，竖向施工缝止水钢板不倾斜及封堵不冲垮，也要方便封堵部位模板的拆除。
如图3。
顶板施工缝防水示意图
底板施工缝防水示意图
支撑杆模板
止水钢板墙筋
海绵条模板控制标高
止水对拉螺杆
砼底板
铁路综合交通枢纽工程（一期）
分部分项名称地基与基础/细部构造防水交底部门木工班组
交底部位B1、C1区施工缝、后浇带
止水钢板
交底日期年月日墙体水平方向施工缝构造示意图
墙体竖向施工缝防水示意图
2、后浇带部位防水处理
地下周边防水混凝土墙体防水后浇带施工节点处理及基础底板后浇带施工节点处理、顶板后浇带施工节点处理详图1-1、1-2、1-3。
(注：图中后浇带宽度仅为示意，具体以图纸为准，此处只对做法、构造做描述）。
图1-1墙体后浇带主体结构施工
铁路综合交通枢纽工程（一期）
分部分项名称地基与基础/细部构造防水交底部门木工班组
交底部位B1、C1区施工缝、后浇带
止水钢板
交底日期年月日图1-2基础底板后浇带节点示意图
图1-3地下一层顶板后浇带节点示意图
五、成品保?及需要注意的??
1、板在??安拿?放以免?板?形?坏。
2、止水?板穿?柱?与柱箍筋?生交叉，需做?部?理，?止水?板范??的柱箍筋折?，并与止水?板焊接，再止水?板上下部?行箍筋加密。
3、止水?板在安?前??量接?，以?少就位后的焊接工作量。
