《承压设备无损检测》要点
承压设备无损检测相关知识

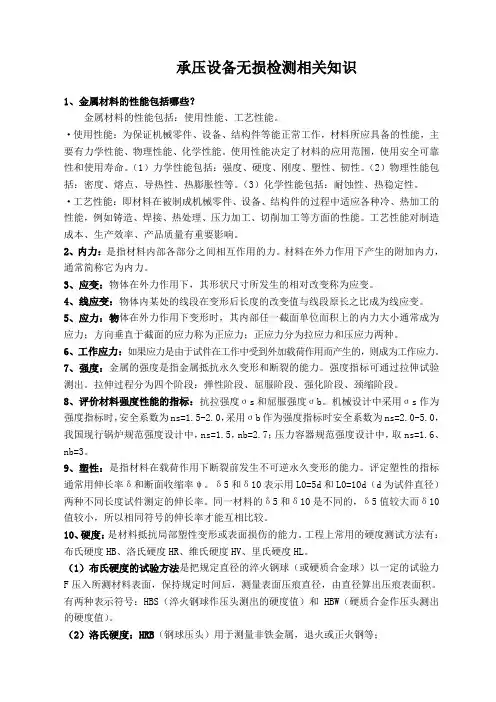

承压设备无损检测相关知识1、金属材料的性能包括哪些？金属材料的性能包括：使用性能、工艺性能。
·使用性能：为保证机械零件、设备、结构件等能正常工作，材料所应具备的性能，主要有力学性能、物理性能、化学性能。
使用性能决定了材料的应用范围，使用安全可靠性和使用寿命。
（1）力学性能包括：强度、硬度、刚度、塑性、韧性。
（2）物理性能包括：密度、熔点、导热性、热膨胀性等。
（3）化学性能包括：耐蚀性、热稳定性。
·工艺性能：即材料在被制成机械零件、设备、结构件的过程中适应各种冷、热加工的性能，例如铸造、焊接、热处理、压力加工、切削加工等方面的性能。
工艺性能对制造成本、生产效率、产品质量有重要影响。
2、内力：是指材料内部各部分之间相互作用的力。
材料在外力作用下产生的附加内力，通常简称它为内力。
3、应变：物体在外力作用下，其形状尺寸所发生的相对改变称为应变。
4、线应变：物体内某处的线段在变形后长度的改变值与线段原长之比成为线应变。
5、应力：物体在外力作用下变形时，其内部任一截面单位面积上的内力大小通常成为应力；方向垂直于截面的应力称为正应力；正应力分为拉应力和压应力两种。
6、工作应力：如果应力是由于试件在工作中受到外加载荷作用而产生的，则成为工作应力。
7、强度：金属的强度是指金属抵抗永久变形和断裂的能力。
强度指标可通过拉伸试验测出。
拉伸过程分为四个阶段：弹性阶段、屈服阶段、强化阶段、颈缩阶段。
8、评价材料强度性能的指标：抗拉强度σs和屈服强度σb。
机械设计中采用σs作为强度指标时，安全系数为ns=1.5-2.0，采用σb作为强度指标时安全系数为ns=2.0-5.0，我国现行锅炉规范强度设计中，ns=1.5，nb=2.7；压力容器规范强度设计中，取ns=1.6、nb=3。
9、塑性：是指材料在载荷作用下断裂前发生不可逆永久变形的能力。
评定塑性的指标通常用伸长率δ和断面收缩率ψ。
δ5和δ10表示用L0=5d和L0=10d（d为试件直径）两种不同长度试件测定的伸长率。
JB T4730《承压设备无损检测》(课堂PPT)
合于使用原则是确保没有危害性缺陷从而保证承压 设备安全运行的一种安全评定原则，主要用于下列 两种情况：
①、对按质量控制标准在产品制造过程中发现的超 标缺陷作放宽处理；
②、对在用设备检查时发现的超标缺陷作安全评定。
合于使用原则主要以断裂力学为基础，对产品的焊 接，材料、缺陷和介质腐蚀影响进行综合评价，以 衡量产品可否使用及使用寿命。由于在断裂力学分 析中，通常都保守地假设所有的缺陷都是平面型缺 陷，严格说来缺陷的确切性质已并不十分重要。其 主要检测参数为缺陷自身高度、缺陷性质、缺陷位 置以及缺陷密集程度等。
由于锅炉、压力容器及压力管道都是承压设备， 有比较深刻的内在联系，美国ASME《锅炉压力容 器规范》第Ⅴ篇就是将其检测内容放在一起考虑的， 2003年国务院颁布的《特种设备安全监察条例》 也将锅炉、压力容器及压力管道等通称为承压类特 种设备。从这个角度考虑，将承压类特种设备的无 损检测标准统一在一起，一方面检验检测单位使用 起来比较方便和明确，另一方面安全监察机构管理 起来也比较清楚。
4
JB/T4730标准修订工作情况
1、2000年1月成立标准修订组，3月完成了 JB4730 标准（征求意见稿）。上报锅炉局以及全 国压力容器标委会和全国锅炉标委会，并发至行业 近80个单位征求意见。 2、标准修订组根据回函意见并广泛地征求了有关 方面的意见，在此基础上提出了JB4730标准（征 求意见讨论稿），根据锅炉局及锅容标会的要求， 修订稿的适用范围包括锅炉、压力容器及压力管道。 3、2001年9月按锅容委标会暨制造分会要求，标 准修订组在合肥对讨论稿进行讨论，提出JB4730 《征求意见修订稿》。 4、2002年3月根据锅炉局和锅容标会要求，在 JB4730《征求意见修订稿》加入在用检测内容， 完成送审稿（草稿）。
承压设备无损检测标准解读
检测标准的重要性
统一检测规范
通过制定和实施检测标准，可以统一无损检 测的规范和要求，确保检测结果的准确性和 可靠性。
提高检测效率
检测标准对检测方法、流程、操作等进行了 明确规定，有助于检测人员更快、更准确地 完成检测工作，提高检测效率。
降低维护成本
通过无损检测，可以及时发现设备内部的损 伤和缺陷，避免因设备失效导致的停机和维 护，从而降低维护成本。
2
保障人员安全
承压设备的失效可能引发严重的事故， 造成人员伤亡和财产损失。通过无损检 测，可以及时发现设备存在的问题，避 免事故的发生，保障人员安全。
3
促进产业发展
无损检测在石油、化工、电力、制药等 众多领域都有广泛应用，是设备安全运 行的重要保障。对检测标准的解读和推 广，有助于提高产业的整体水平，促进 产业发展。
检测方法
射线检测
利用X射线或γ射线对设备进行无损检测，通 过观察穿透材料后的强度衰减来判断内部是
否存在缺陷。
超声检测
利用磁粉的磁性对设备进行无损检测，通过 观察磁粉在缺陷处的吸附情况来判断是否存
在缺陷。
磁粉检测
利用超声波在介质中传播的特性，通过接收 和分析反射回波来判断设备内部是否存在缺 陷。
涡流检测
新标准对各种无损检测方法进行了统一规定，确保了检测结果的 准确性和可比性。
科学性
新标准基于大量的实验数据和工程实践经验，对各种设备的检测方 法和操作流程进行了科学合理的规定。
先进性
新标准积极引入新技术和新方法，提高了检测的准确性和可靠性， 同时也为设备的维护和检修提供了更加可靠的依据。
新标准的发展前景与挑战
发展前景
随着科技的不断进步和工业生产的不断发展，承压设备无损检测标准将不断完善和更新，以满足更高的安全性能 要求。新标准的发展将促进无损检测技术的进步和应用范围的扩大。
承压类特种设备无损检测基础知识
无损检测要求
需做热处理的焊接接头应在热处理后进行无损探伤， 因热处理会使焊接接头内的应力、组织发生变化，且 有可能产生新的缺陷，只有在热处理后，接头内的组 织和缺陷才是稳定的，这时的检测结果才是准确的。
厚度≥70的管子在焊到20㎜时应做100%的射线探伤
为节省制造成本，对部分危险性相对较小的设 备焊缝采取按比例抽查的方式进行检测，而不 全部进行100%检测。
无损检测要求
由于RT和UT检测各有其特点，为尽可能检出 焊缝内的各种缺陷，对中、高压锅炉，采取 RT和UT并用。
对封头和下脚圈的拼缝，因拼接后还要进行压 制加工，加工过程中原拼缝内的小缺陷有可能 发展成为超标缺陷，故应在加工成型后进行无 损检测。
系列标准
理论基础
流体力学 工程热力学
热力学第零定律 热力学第一定律 热力学第二定律 传热学 辐射传热 对流传热 热传传导
承压类特种设备特点
生产、生活中广泛使用 可能会发生爆炸事故 事故会危及公共安全 事故会危及生命及财产安全 设计、制造、安装、使用、检验、维修、改造
等环节接受监察 全过程处于受控状态
无损检测人员应按有关安全技术规范进行考核， 取得资格证书后，方能从事该方法和技术等级 的无损检测工作。
无损检测方法主要包括射线（RT）、超声 （UT）、磁粉（MT）、渗透（PT）、涡流 （ET）等检测方法。制造单位应当根据设计、 工艺及其相关技术条件选择检测方法。
当选用超声衍射时差法（TOFD）时，应当与 脉冲回波法（PE）组合进行检测，检测结论以 TOFD与PE的结果进行综合判定
炉墙应具有良好的密封性和耐热性。
锅炉钢架等承重结构在承受设计载荷时， 应具有足够的强度、刚度、稳定性及防腐 蚀性。
承压设备无损检测标准
承压设备无损检测标准承压设备是指在工业生产和工程建设中承受内部或外部压力的设备，如锅炉、压力容器、压力管道等。
这些设备一旦发生泄漏或爆炸，都可能造成严重的人员伤亡和财产损失。
因此，对承压设备进行无损检测是非常重要的，而且必须按照一定的标准进行。
首先，承压设备无损检测应当符合国家相关标准，如《压力容器设计制造规范》、《锅炉和压力容器制造许可规则》等。
这些标准规定了承压设备的设计、制造、安装、改造和维修保养的要求，以及无损检测的方法和程序。
在进行无损检测时，必须严格按照这些标准的要求进行，确保检测结果的准确性和可靠性。
其次，承压设备无损检测应当采用合适的检测方法和技术。
常见的无损检测方法包括超声波检测、射线检测、磁粉检测、涡流检测等。
不同的方法适用于不同类型和材质的承压设备，必须根据具体情况选择合适的方法进行检测。
同时，还需要配备经过专业培训和持有相应资质证书的检测人员，确保他们能够熟练操作检测设备，准确判断设备的安全状况。
另外，承压设备无损检测还应当注重检测过程的记录和报告。
在进行无损检测时，必须对检测过程进行详细记录，包括检测方法、设备参数、检测结果等信息。
并且，还需要编制检测报告，对设备的安全状况进行评估和分析，并提出相应的维修、改造或更换建议。
这些记录和报告是对设备安全管理的重要依据，必须妥善保存和管理。
最后，承压设备无损检测的频次应当根据设备的使用情况和运行环境进行合理确定。
一般来说，新设备应当在投入使用前进行首次无损检测，以确认其安全性能是否符合要求。
随后，根据设备的使用年限和运行状态，结合国家相关标准的规定，确定定期检测的频次和内容，确保设备的安全运行。
综上所述，承压设备无损检测是确保设备安全运行的重要手段，必须严格按照国家相关标准进行，并采用合适的检测方法和技术，注重检测过程的记录和报告，合理确定检测的频次。
只有这样，才能及时发现设备的安全隐患，保障人员和设备的安全。
承压类特种设备无损检测基础知识
06
结论
无损检测的未来发展
技术创新
随着科技的不断进步，无损检测技术将不断革新，如人工 智能、机器学习等技术在无损检测领域的应用将更加广泛 ，提高检测的准确性和效率。
智能化发展
无损检测设备将趋向于智能化，具备自动识别、自动检测 、自动分析等功能，减少人为因素对检测结果的影响。
绿色环保
随着环保意识的提高，无损检测技术将更加注重绿色环保 ，减少对环境的污染和破坏。
承压类特种设备无损检测基础知 识
目录
• 引言 • 无损检测技术概述 • 承压类特种设备无损检测标准与规范 • 承压类特种设备无损检测方法 • 案例分析 • 结论
01
引言
目的和背景
1 2 3
确保承压类特种设备安全运行
无损检测是确保承压类特种设备在运行过程中不 发生泄漏、断裂等事故的有效手段，从而提高设 备的安全性和可靠性。
VS
改进内容
改进的内容包括新的检测技术、新的标准 体系、更严格的检测要求等。例如，近年 来发展迅速的超声相控阵技术、TOFD技 术等都在逐步纳入新的标准和规范中。同 时，对于一些传统的检测方法，也在不断 进行优化和改进，以提高其准确性和可靠 性。
04
承压类特种设备无损检测方法
超声检测
总结词
利用超声波在介质中传播的特性来检测设备内部和表面的缺 陷。
案例：某石油公司的输油管道在无损 检测中发现存在微小裂纹，经过修复 后保证了管道的安全运行，避免了潜 在的环境污染风险。
锅炉无损检测案例
锅炉是利用燃料或其他能源加热水的设备，其安全运行关乎 工业生产和人民生活。
案例：某热力公司的锅炉在无损检测中发现存在腐蚀现象， 通过及时修复和更换部件，确保了锅炉的安全稳定运行，保 障了供暖需求。
无损检测NBT47013.1讲解
NB/T47013.1 通用要求
4.3检测方法和工 4.3.1无损检测方法的选用 4.3.1.1本标准涉及十二种检测方法。 4.3.1.2射线检测、超声检测、衍射时差法超声检测和X射 线数字成像检测，检测对接焊接接头时 ，根据技术工艺 要求和所需设备器材的 不同及 不同，缺陷检出率，将检 测技术分级别。 4.3.1.3根据规程，标准，设计文件要求，选择合适的无损 检测方法，检测比例，合格级别。 4.3.1.4当采用未列入本标准规定或超出本标准使用范围的 无损检测方法时，需具备相应的无损检测人员，设备器 材和检测工艺文件，经现场试验和技术验证，形成企业 标准。
2017/9/19
7
NB/T47013.1 通用要求
3.11缩孔 铸件在凝固过程中，由于补缩不良而产生的孔洞。形状极不 规则、孔璧粗糙并带有枝状晶。常出现在铸件最后的凝固的 部位。 3.12疏松 铸件或锻件内部呈细密微孔分布的缺陷。 3.13夹杂 铸件或锻件中混进非金属夹渣或耐火材料所形成的缺陷。 3.14公称厚度 检测对象名义厚度，不考虑材料制造偏差或加工减薄。 。
NB/T47013.1 通用要求
1.范围 NB/T47013.1规定了射线检测、超声检测、磁粉检测、渗透 检测，涡流检测、泄漏检测、目视检测、声发射检测、衍射 时差法超声检测、X射线数字成像检测、漏磁检测、脉冲涡 流检测等 十二种检测方法的一般要求和使用原则。 本部分适用于在制和在用金属材料制承压设备的无损检测 2.规范性引用文件。 3.术语和定义 3.1无损检测 NDT 在不损坏检测对象的前提下，以物理或化学方法为手段，借 助相应的设备器材，按照规定的技术要求，对检测对象的内 部及表面的结构、性质或状态进行检查和测试，并对
2017/9/19 9
承压类特种设备无损检测相关知识(2013.6新考规)
承压类特种设备金属材料和焊接基本知识、焊接缺陷（第一、二、七章教学大纲）2013.6.1新考规 特种设备无损检测人员（Ⅱ级）考试大纲 P11符号说明：●掌握；■理解；▲了解；―不要求C1 无损检测基本知识 P11～12内容及知识点各级要求ⅢⅡⅠC1.1 材料基本知识C1.1.1 材料力学基本知识⑴ 应力和应力集中的概念■⑵ 特种设备受压元件、受力结构应力特点▲⑶ 力学性能指标定义■▲⑷ 抗拉强度、屈服强度的意义，拉伸曲线的解释⑸ 屈强比的概念▲⑹ 钢材的冷脆性▲⑺ 钢材的热脆性▲▲⑻ 氢的钢的性能的影响，氢脆发生条件，氢致损伤的种类⑼ 应力腐蚀发生条件，常见应力腐蚀种―类，应力腐蚀敏感性影响因素C1.1.2 金属材料及热处理基本知识▲⑴ 晶体和晶界的概念，金属常见晶体结构种类⑵ 铁碳合金的基本相结构及其特性▲⑶ 钢热处理的一般过程■⑷ 钢中碳和合金元素对 C曲线的影响▲⑸ 钢常见金相组织和性能▲■⑹ 特种设备常用的热处理种类、工艺条件及其应用⑺ 消除应力退火处理的目的和方法■C1.1.3 特种设备的常用材料⑴ 特种设备用材料的基本要求▲⑵ 低碳钢、低合金钢的定义■■⑶ 低碳钢中碳和杂质元素对钢的性能的影响⑷ 低合金钢中合金元素对钢性能的影响▲⑸ 低温用钢种类、特点和基本性能▲⑹ 影响低温钢低温韧性的因素―⑺ 低合金耐热钢种类、特点、高温下钢材▲性能的劣化现象⑻ 奥氏体不锈钢种类、特点、腐蚀破坏形■式C1.2 焊接基本知识C1.2.1 特种设备常用的焊接方法⑴ 特种设备常用焊接方法的种类、特点和▲适用范围C1.2.2 焊接接头⑴ 常见焊接接头形式、分类及特点■⑵ 焊接接头组成■⑶ 焊接接头薄弱部位▲C1.2.3 焊接应力与变形⑴ 焊接应力与变形的不利影响■▲⑵ 焊接变形与应力的关系，影响焊接变形与应力的因素C1.2.4 特种设备常用钢材的焊接⑴ 钢材焊接性的含义▲⑵ 焊接性试验的主要作用▲⑶ 焊接工艺评定的作用及其过程▲⑷ 焊前预热和后热的作用▲⑸ 焊接线能量的变化对低合金结构钢、低▲温钢、奥氏体不锈钢焊接接头性能的影响■⑹ 奥氏体不锈钢的焊接性、防止热裂纹和晶间腐蚀倾向的措施C1.3 无损检测基本知识C1.3.1 无损检测概论⑴ 无损检测定义，无损检测技术进展三个■阶段⑵ 无损检测的目的，无损检测的应用特点■C1.3.2 焊接缺陷种类及产生原因⑴ 外观缺陷种类、形成原因及危害■⑵ 气孔缺陷种类、形成原因、危害及防止■措施⑶ 夹渣种类、形成原因、危害及防止措施■■⑷ 裂纹种类、形态发生部位、形成原因、危害及防止措施■⑸ 未焊透种类、形成原因、危害及防止措施■⑹ 未熔合种类、形成原因、危害及防止措施C1.3.3 其他试件中缺陷种类及产生原因⑴ 铸件中缺陷种类及产生原因▲⑵ 锻件中缺陷种类及产生原因▲⑶ 使用件中缺陷种类及产生原因■Ⅱ级中--▲：24项／总数47项； ■：21项／总数47项；●：0项／总数47项关于“掌握程度”▲、■、●、的说明▲：“了解”（知道了解）不要求深究来源、依据、演绎过程，但要求知道或记忆其定义（含义）、概念和基本原理。
承压设备无损检测第1部-通用要求
ＪＨ
中华 人 民共 和 国行 业 标 准
ＪＢ／Ｔ ４７３０．１－ ２００５ 第 １部分 ：通用要求
Ｎｏｎｄｅｓｔｒｕｃｔｉｖｅｔｅ ｓｔｉｎｇｏ ｆｐ ｒｅｓｓｕｒｅｅ ｑｕｉｐｍｅｎｔｓ－ Ｐａ ｒｔ １ ： Ｇ ｅｎ ｅｒ ａｌ ｒ ｅｑｕｉｒｅｍｅｎｔｓ
２００５－０７－２６发布
２００５－１，－０１实施
国 家 发 展 和 改 革 委 员 会 发布
ＪＢ／Ｔ ４７３０．１－ ２００５
目次
前言 ·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６ １ 范围·．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７
ＪＢ／Ｔ ４７３０．１－４７３０．６－ ２００５
Ｐｌｉ
吕
ＪＢ／ Ｔ ４ ７３ ０．１一４７３０．６－２００５ 《承压设备无损检测》自发布之日起代替ＪＢ４ ７３０－１９９４《压力容器无 损检测 》。其适用范围涵盖承压设备。
本标 准 规 定了承压设备的无损检测方法以及检测结果的质量分级，至于何种情况采用何种无损检测 方法以及如何确定质量等级，则要分别遵循相关法规及产品标准的有关规定。
导 电材 料 制 承 压 设 备 表 面 和 近表面缺陷； ｄ） 渗 透 检 测 用 于 检测非多孔性金属材料制承压设备表面开口缺陷； ｅ） 在 某 些 特 定 条 件下允许采用声发射 、Ｘ射线实时成像等新的无损检测方法。 ３． 增 加 了对采用新的无损检测方法和新 的无损检测设备的具体规定。 ａ） 采 用 国 外 新 检测 方法时，这种方法及其检测范围应是国外承压设备行业所允许使用的； ｂ） 采 用 国 内 新 研 制的检测方法时 ，应经全国锅炉压力容器标准化技术委员会评审 ，形成标准
承压设备无损检测
法可参照附录B（资料性附录）的规定进行。
黑度计至少每6个月校验一次。校验方
02
测量值的误差应不超过±0.05。
黑度计可测的最大黑度应不小于4.5，
01
3.4 黑度计（光学密度计）
理解：在一定情况下底片的黑度允许大于4 （）
应用：黑度计属于自校验仪器，不是强制校验设备，而标准黑度片是要强制检验的。黑度计的校验应有记录并有校验者和审核者签字，保存到下一校验周期。
1、理解：（1）JB/T4730直接引用了文件中的某些条款 （2）在工作中要执行这些标准中的有关规定。例如 观片灯的主要性能应符合JB/T 7903—1999的有关规 定。 2、应用：（1）除JB/T4730外，以上10个标准也是我们 编制检测通用工艺和管理规定的主要依据。（2）如果这 些文件有新的版本鼓励采用，但双方要达成一致意见。 3、注意：（1）凡从事射线检测的单位或部门应有这10 个标准的原件（2）当某些条款与JB/T4730不相符时，以 JB/T4730规定的内容为准。（GB标准除外）例如附录F 专用像质计的标识。 4、中国工业标准汇编（第二版）金属无损检测与探伤卷
下列文件中的条款，通过JB/T 4730的本部
分的引用而成为本部分的条款。凡是注日期的
引用文件，其随后所有的修改单（不包括勘误
的内容）或修订版均不适用于本部分。然而，
鼓励根据本部ห้องสมุดไป่ตู้达成协议的各方研究是否可使
用这些文件的最新版本。凡是不注日期的引用
文件，其最新版本适用于本部分。
2 规范性引用文件
GB 18465—2001 工业γ射线探伤放射卫生防护要求
3.8 射线检测技术等级选择
3.8.1 射线检测技术等级选择应符合制造、安装、在用等有关标准 及设计图样规定。承压设备对接焊接接头的制造、安装、在用时的 射线检测，一般应采用AB级射线检测技术进行检测。对重要设备、 结构、特殊材料和特殊焊接工艺制作的对接焊接接头，可采用B级 技术进行检测。 3.8.2 由于结构、环境条件、射线设备等方面限制，检测的某些条 件不能满足AB级（或B级）射线检测技术的要求时, 经检测方技术 负责人批准，在采取有效补偿措施（例如选用更高类别的胶片）的 前提下，若底片的像质计灵敏度达到了AB级（或B级）射线检测技 术的规定,则可认为按AB级（或B级）射线检测技术进行了检测。 3.8.3 承压设备在用检测中，由于结构、环境、射线设备等方面限 制,检测的某些条件不能满足AB级射线检测技术的要求时, 经检测方 技术负责人批准,在采取有效补偿措施（例如选用更高类别的胶片） 后可采用A级技术进行射线检测，但应同时采用其他无损检测方法 进行补充检测。
JB4730《承压设备无损检测》应用指南
JB4730《承压设备无损检测》应用指南本文档适用于JB4730《承压设备无损检测》的应用指南，该标准是中国国家标准，适用于承压设备的无损检测，包括压力容器、锅炉、管道、压力管道、阀门等。
该标准的实施可以保证承压设备的安全运行，防止因设备持续工作时间长、工作条件复杂，设备材料、结构、制造方法、焊接和使用环境等因素引起的缺陷和损伤。
1. 适用范围本标准适用于各种承压设备的无损检测。
承压设备的无损检测是指通过对设备进行各种无损检测方法的应用，发现、评定、监控、记录和分析设备表面和体内的各种缺陷和损伤程度，来评估设备的安全性和完整性。
2. 无损检测方法和技术本标准规定了承压设备无损检测的方法和技术要求，包括射线、超声波、磁粉、涡流、渗透、声发射等方法。
这些方法和技术可以通过对承压设备的外部表面和内部结构的检测和分析，来确定设备的可用性和安全性。
3. 检测人员资格和设备要求本标准规定了对承压设备进行无损检测的人员资格和设备要求。
无损检测人员应具备相应的职业资格证书，并接受相关的培训和考核。
同时，检测设备应符合国家相关规定的要求。
4. 检测报告和记录无损检测机构应根据本标准的要求，对承压设备的无损检测结果进行记录和报告。
检测报告应包括设备的实际情况、检测方法、检测结果和评定意见等内容，以便后续的设备维护和维修工作。
5. 安全管理和质量保证本标准要求无损检测机构应建立健全的安全管理和质量保证体系，确保无损检测工作的安全和有效进行。
同时，无损检测机构应具备相关的资质和认证，确保检测结果的准确性和可靠性。
通过本应用指南的实施，可以有效提高承压设备的安全性和可靠性，保障设备的安全运行。
同时，也可以指导无损检测机构进行规范的无损检测工作，确保检测结果的真实性和有效性。
承压设备无损检测通用要求
5
3.5 焦距 F 一、理解 F=f＋ F=f＋b。既射线源至胶片的距离。 二、应用 ①计算曝光量。 ②计算采用其它方式透照环向对接焊接接 头的透照次数N 头的透照次数N。[图D2 ，图D4 ，图D6] ，图D ，图D 三、注意 当用X 当用X射线机时要考虑窗口到焦点的距离。
6
3.6 射线源尺寸d 射线源尺寸d 一、理解 X光机所提供的焦点尺寸是有效焦点尺寸。 二、应用 ①计算几何不清晰度Ug。 ①计算几何不清晰度Ug。 ｛Ug=d(Do+2Δt)/[F-(Do+2Δt)]｝ +2Δt)/[F- +2Δt)]｝ ②计算射线源至工件表面的最小距离f ②计算射线源至工件表面的最小距离fmin。 [A级fmin≥7.5d*b2/3;AB级fmin≥10d*b2/3; [A级 ≥7.5d*b2/3;AB级 B级fmin≥15d*b2/3] 三、注意 采用γ 采用γ射线两个以上源叠加时以长轴计算。
13
3.13 缺陷评定区 一、理解 ①缺陷系指条形缺陷和圆形缺陷，缺陷评定区系指条形 缺陷评定区和圆形缺陷评定区。 ②评定区尺寸选取只与母材的公称厚度有关，与技术级 别无关。 二、应用 ①按不同性质的缺陷和母材的公称厚度选择评定区，测 量时评定区应与焊缝平行（5.1.5.1条、表12注2)。 量时评定区应与焊缝平行（5.1.5.1条、表12注2)。 ②在承压设备的圆形缺陷评定区内同时存在条形缺陷时 要进行综合评级。 ③在管子和管道的条形缺陷评定区同时存在多种缺陷时 要进行综合评级。 三、注意 对小径管圆形缺陷评定区按10mm×10mm，不考虑厚度。 对小径管圆形缺陷评定区按10mm×10mm，不考虑厚度。
11
3.11 小径管 一、理解 小径管外直径的上限为100mm,下限无规定， 小径管外直径的上限为100mm,下限无规定， 但壁厚T≥2mm（6.1.1条）。 但壁厚T≥2mm（6.1.1条）。 二、应用 与3.7条相同。 3.7条相同。 三、注意 由于结构原因不能进行多次透照时，应采取 有效措施扩大缺陷的检出范围。有效措施包 括：采用双胶片技术、适当提高管电压缩短 曝光时间、窗口加滤波板、屏蔽散射线等。
承压设备无损检测标准特点说明
4、无损检测标准：JB4730-2004《承压设备无损检 测等。
5、试验与检验方法标准：GB228-87《金属拉伸试验 方法》、GB/T229-94《金属夏比缺口冲击试验方 法》、GB232-88《金属弯曲试验方法》、 GB/T12778-91《金属夏比冲击断口测定方法》、 GB/T16775-97《低温容器漏气速率测定方法》等。
4、2002年3月根据锅炉局和锅容标会的指示，在JB4730 《征求意见修订稿》中加入在用检测内容，完成送审稿 （草稿）。
5、2002年9月根据锅炉局和锅容标会的指示精神，将送审
稿分为6个部分（包括通用要求、射线、超声、磁粉、渗透
、涡•4/流24/2等021）。
•13
JB4730标准修订工作情况（二）
六、国内承压设备安全附件标准
1、安全阀类标准；2、压力表类标准；3、爆破
片类标准；4、泄压和减压装置类标准；5、灭火器
类标•4准/24/2；021 6、 紧急切断阀和液面计类标准。
•7
承压设备标准体系（压力管道）
1、工业管道：GB50316-2000《工业金属管道设计规范》、 GB50235-97 《 工业管道工程施工及验收规范》、GB5023698《现场设备、工业管道焊接工程及验收规范》、SH350197《石油化工剧毒、可燃介质管道工程施工及验收规范》、
6、送审稿于2002年10月在张家界，经制造分会初审通过。
7、2003年3月在锅炉局和锅容标委会的直接领导下，对标 准修订工作组进行整顿扩充，并在合肥对JB4730标准送审稿 进行讨论，取得共识。会后又分别在南昌、北京等地对标准 的六个部分分别讨论定稿。
8、2003年9月在全国锅容标委员会的组织下，在北京进行 标准汇稿。
