房屋建筑学教学课件第六章.屋顶
合集下载
建筑构造 第6章 屋顶
孙凤明 2013-7-30
4
第六章 屋顶
三、屋面的分类与常用坡度
（一）屋面分类 1、瓦屋面：有平瓦、小青瓦、筒板瓦、鸳鸯瓦、平板 瓦、石片瓦 等。多数由粘土烧制，也有天然石板或水泥、 砂浆、细石子制成。 2、波形瓦屋面：有纤维水泥波瓦、镀锌铁皮波瓦、铝 合金波瓦、玻璃钢波瓦、木质纤维波瓦、菱苦土波瓦、压型 钢板波瓦等。 3、平金属皮屋面：有镀锌铁皮、涂塑薄钢皮、铝合金 皮和不锈钢皮等的屋面。 4、平屋面：一般为现浇或预制的钢筋混凝土平屋顶作 基层，上面铺设卷材防水层、刚性防水层、涂料防水层等的 屋面。
孙凤明 2013-7-30
24
第六章 屋顶
2.设臵分仓缝：
亦称分格缝，是防止屋面不规则裂缝以适应屋面变形而 设臵的人工缝。分仓缝应设臵在屋面温度年温差变形的许可 范围内和结构变形敏感部位。面积控制在15～20平米左右， 间距控制在3～5米为好。当防水层基层为预制屋面板时，分 仓缝应设臵在支座轴线处和支承屋面板的墙和大梁的上部较 为有利。长条形房屋，进深在10米以下者可在屋脊设纵向缝； 进深大于10米者，最好在坡中某一板缝上再设一道纵向分仓 缝。 分仓缝宽度可做20毫米左右，为了有利于伸缩，缝内不 可用砂浆填实，一般用油膏嵌缝，厚度约20~30毫米，缝内 用泡沫塑料条或沥青麻丝填底。目前常将大面积细石混凝土 防水层一次浇注，然后用电锯切割分仓缝。
刚性防水屋面泛水构造图2
孙凤明 2013-7-30
47
第六章 屋顶
刚性防水屋面泛水构造图3
孙凤明 2013-7-30
48
第六章 屋顶
2.檐口构造：
（1）自由落水挑檐 可采用挑梁铺面板，将细石混凝土防水 层做到檐口，也可利用细石混凝土直接支模挑出，挑出长度 不宜过大，要有负弯矩钢筋。 （2）檐沟挑檐 有现浇檐沟和预制屋面板出挑檐沟两种。采 用现浇檐沟要注意其与屋面板之间变形不同可能引起的裂缝 渗水。防水层直接做到檐沟，并增设构造钢筋。 （3）包檐外排水 有女儿墙的外排水，一般采用侧向排水的 雨水口，在接缝处应嵌油膏，最好上面再贴一段卷材或玻璃 布刷防水涂料，铺入管内不少于50毫米。也可加设外檐沟， 女儿墙开洞。
4
第六章 屋顶
三、屋面的分类与常用坡度
（一）屋面分类 1、瓦屋面：有平瓦、小青瓦、筒板瓦、鸳鸯瓦、平板 瓦、石片瓦 等。多数由粘土烧制，也有天然石板或水泥、 砂浆、细石子制成。 2、波形瓦屋面：有纤维水泥波瓦、镀锌铁皮波瓦、铝 合金波瓦、玻璃钢波瓦、木质纤维波瓦、菱苦土波瓦、压型 钢板波瓦等。 3、平金属皮屋面：有镀锌铁皮、涂塑薄钢皮、铝合金 皮和不锈钢皮等的屋面。 4、平屋面：一般为现浇或预制的钢筋混凝土平屋顶作 基层，上面铺设卷材防水层、刚性防水层、涂料防水层等的 屋面。
孙凤明 2013-7-30
24
第六章 屋顶
2.设臵分仓缝：
亦称分格缝，是防止屋面不规则裂缝以适应屋面变形而 设臵的人工缝。分仓缝应设臵在屋面温度年温差变形的许可 范围内和结构变形敏感部位。面积控制在15～20平米左右， 间距控制在3～5米为好。当防水层基层为预制屋面板时，分 仓缝应设臵在支座轴线处和支承屋面板的墙和大梁的上部较 为有利。长条形房屋，进深在10米以下者可在屋脊设纵向缝； 进深大于10米者，最好在坡中某一板缝上再设一道纵向分仓 缝。 分仓缝宽度可做20毫米左右，为了有利于伸缩，缝内不 可用砂浆填实，一般用油膏嵌缝，厚度约20~30毫米，缝内 用泡沫塑料条或沥青麻丝填底。目前常将大面积细石混凝土 防水层一次浇注，然后用电锯切割分仓缝。
刚性防水屋面泛水构造图2
孙凤明 2013-7-30
47
第六章 屋顶
刚性防水屋面泛水构造图3
孙凤明 2013-7-30
48
第六章 屋顶
2.檐口构造：
（1）自由落水挑檐 可采用挑梁铺面板，将细石混凝土防水 层做到檐口，也可利用细石混凝土直接支模挑出，挑出长度 不宜过大，要有负弯矩钢筋。 （2）檐沟挑檐 有现浇檐沟和预制屋面板出挑檐沟两种。采 用现浇檐沟要注意其与屋面板之间变形不同可能引起的裂缝 渗水。防水层直接做到檐沟，并增设构造钢筋。 （3）包檐外排水 有女儿墙的外排水，一般采用侧向排水的 雨水口，在接缝处应嵌油膏，最好上面再贴一段卷材或玻璃 布刷防水涂料，铺入管内不少于50毫米。也可加设外檐沟， 女儿墙开洞。
房屋建筑学课程课件——屋顶
坡度形成
返回
四、屋面防水
防水原理 屋面防水的“导”与“堵” ·导 ——按照屋面防水的不同要求，设置合理的排水坡
度，使得降于屋面的雨水，应势利导地排离屋面，以 达到防水的目的。（排水） ·堵 ——利用屋面防水盖料在上下左右相互搭接，形 成一个封闭防水覆盖层，以达到防水的目的.（防水）
返回
第二节 平屋顶
一、平屋顶的构造组成 二、平屋顶的防水 三、平屋顶的保温 四、平屋顶的隔热降温
返回本章
一、平屋顶的构造组成
平屋顶一般由面层（防水层）、结构层、保温隔热层和顶棚层等主要部分组成， 还包括保护层、结合层、找平层、隔气层等。
（1）承重层 又称结构层 （2）防水层 ➢ 卷材防水 ➢ 涂膜防水 ➢ 刚性防水 （3）保温层 （4）隔热层 （5）隔汽层 （6）找平层 （7）保护层 如图
➢平屋顶坡度<5%，一般2～3%； ➢坡屋顶坡度≥10%。
屋顶形式
平屋顶 坡屋顶 曲面屋顶
屋顶类型
屋顶类型
屋顶类型
屋顶类型
屋顶类型
圆攒尖顶
重檐庑(wǔ)殿顶
中国现代建筑屋顶
公共建筑屋顶 薄壳结构屋顶
充气膜结构屋顶
悬拉膜结构屋顶
悬索结构屋顶
返回
网架结构屋顶
个性建筑屋顶
三、屋面排水
材料找坡方式
结构找坡方式
2.排水方式的选择 屋面的排水方式分为无组织排水和有组织排水两大类。
⑴无组织排水：无组织排水又称自由落水，是指屋面的雨水由檐口自由 滴落到室外地面的一种排水方式.
无组织排水方式
（2）有组织排水方案 1）外排水方案
挑檐沟外排水 女儿墙外排水 女儿墙挑檐沟外排水 长天沟外排水 暗管外排水
房屋建筑学教程 第六章屋顶 6.2平屋顶ppt课件
6.2 平屋顶构造
6.2.2刚性防水屋面构造 2. 刚性防水屋面的细部构造
〔4〕雨水口构造
6.2 平屋顶构造
6.2.3 涂膜防水屋面
构造层、找坡层、 找平层、结合层、 防水层、维护层
防水层涂刷时应分多次进展.乳剂 性防水资料，应采用网状布织层如 玻璃布等，可使涂膜均匀，普通手 涂三遍可做成1.2mm的厚度；溶剂 性防水资料，手涂一次可涂0.2～ 0.3mm左右，干后反复涂4～5次， 可作1.2mm以上的厚度。
〔1〕保温资料的选择
散料类：如炉渣、矿渣等工业废料，以及膨胀陶粒、膨胀 蛭石和膨胀珍珠岩等。
整体类：普通是以散料类保温资料为骨料，掺入一定量的 胶结资料，现场浇筑而构成的整体保温层，如水泥炉渣、水 泥膨胀珍珠岩及沥青蛭石、沥青膨胀珍珠岩等。
板块类：普通现场浇筑的整体类保温资料都可由工厂预先 制形成板块类保温资料，如预制膨胀珍珠岩、膨胀蛭石以及 加气混凝土、泡沫塑料等块材或板材。
将通风层设在构造层的下面，即 利用屋顶与室内顶棚之间的空间 作隔热层，同时利用檐墙上的通 风口将大部分的热量带走.净高 为500mm左右，并设置一定数量 的通风孔，以利空气对流；通风 孔应思索防飘雨措施；
6.2 平屋顶构造
6.2.5 平屋顶的保温与隔热 2. 平屋顶的隔热
〔2〕蓄水隔热屋面
在屋顶上蓄积一层水，当太阳 辐射时，水吸收热量而蒸发， 从而到达降温隔热的目的。 蓄水屋面宜采用现浇混凝土刚 性防水层，在屋顶构造处置时 要添加一壁三孔，即分仓壁、 溢水孔、泄水孔和过水孔。
防水层
做法有防水砂浆抹面和现浇配筋细石混凝土面 层两种。通常采用后一种。
6.2 平屋顶构造
6.2.2 刚性防水屋面构造 2. 刚性防水屋面的细部构造
房屋建筑学教程 第六章屋顶 6.2平屋顶
（1）保温材料的选择
散料类：如炉渣、矿渣等工业废料，以及膨胀陶粒、膨胀 蛭石和膨胀珍珠岩等。 整体类：一般是以散料类保温材料为骨料，掺入一定量的 胶结材料，现场浇筑而形成的整体保温层，如水泥炉渣、水 泥膨胀珍珠岩及沥青蛭石、沥青膨胀珍珠岩等。 板块类：一般现场浇筑的整体类保温材料都可由工厂预先 制作成板块类保温材料，如预制膨胀珍珠岩、膨胀蛭石以及 加气混防水屋面构造 2. 柔性防水屋面的细部构造 直管式 弯管式 （3）雨水口构造 作用：汇集屋面雨水——落水管
要求：排水通畅，避免渗漏和堵塞。 形式：直管式、弯管式
6.2 平屋顶构造
6.2.1 柔性防水屋面构造 2. 柔性防水屋面的细部构造
（4）变形缝构造
等高（平接）屋面变形缝一般是在屋面板上缝的两端加 砌矮墙，矮墙高度应大于250mm，并做好屋面防水及泛水处 理，其要求同屋面泛水构造 高低屋面处变形缝要防止低屋面雨水流入变形缝，故要 做好挡水、泛水及缝的处理。
6.2 平屋顶构造
6.2.5 平屋顶的保温与隔热 1. 平屋顶的保温
（2）保温层的设置
保温层设透 气口
卫生间屋面 通风口
6.2 平屋顶构造
6.2.5 平屋顶的保温与隔热 2. 平屋顶的隔热
（1）通风隔热屋面 ①架空通风隔热屋
用预制板块架空搁置在防水层 上形成架空层，净高一般以 180～240mm为宜； 架空层周 边设一定数量的通风孔，以保 证空气流通；当女儿墙上不宜 开设通风孔时，应距女儿墙 250mm范围内不铺架空板。
房屋建筑学教程
第六章 屋顶
6.2 平屋顶构造 6.2.1柔性防水屋面构造
防水——四级 6.2.3涂膜防水屋面构造 保温 隔热 6.2.4粉剂防水屋面构造
6.2.5平屋顶的保温与隔热
散料类：如炉渣、矿渣等工业废料，以及膨胀陶粒、膨胀 蛭石和膨胀珍珠岩等。 整体类：一般是以散料类保温材料为骨料，掺入一定量的 胶结材料，现场浇筑而形成的整体保温层，如水泥炉渣、水 泥膨胀珍珠岩及沥青蛭石、沥青膨胀珍珠岩等。 板块类：一般现场浇筑的整体类保温材料都可由工厂预先 制作成板块类保温材料，如预制膨胀珍珠岩、膨胀蛭石以及 加气混防水屋面构造 2. 柔性防水屋面的细部构造 直管式 弯管式 （3）雨水口构造 作用：汇集屋面雨水——落水管
要求：排水通畅，避免渗漏和堵塞。 形式：直管式、弯管式
6.2 平屋顶构造
6.2.1 柔性防水屋面构造 2. 柔性防水屋面的细部构造
（4）变形缝构造
等高（平接）屋面变形缝一般是在屋面板上缝的两端加 砌矮墙，矮墙高度应大于250mm，并做好屋面防水及泛水处 理，其要求同屋面泛水构造 高低屋面处变形缝要防止低屋面雨水流入变形缝，故要 做好挡水、泛水及缝的处理。
6.2 平屋顶构造
6.2.5 平屋顶的保温与隔热 1. 平屋顶的保温
（2）保温层的设置
保温层设透 气口
卫生间屋面 通风口
6.2 平屋顶构造
6.2.5 平屋顶的保温与隔热 2. 平屋顶的隔热
（1）通风隔热屋面 ①架空通风隔热屋
用预制板块架空搁置在防水层 上形成架空层，净高一般以 180～240mm为宜； 架空层周 边设一定数量的通风孔，以保 证空气流通；当女儿墙上不宜 开设通风孔时，应距女儿墙 250mm范围内不铺架空板。
房屋建筑学教程
第六章 屋顶
6.2 平屋顶构造 6.2.1柔性防水屋面构造
防水——四级 6.2.3涂膜防水屋面构造 保温 隔热 6.2.4粉剂防水屋面构造
6.2.5平屋顶的保温与隔热
房屋建筑学-6-1屋顶精品文档
屋顶坡度的形成 屋顶排水坡度的形成主要有材料找坡和 结构找坡两种
*材料找坡，又称垫置坡度或填坡，是指将
屋面板象楼板一样水平搁置，然后在屋面板上采用 轻质材料铺垫而形成屋面坡度的一种做法。常用的 找坡材料有水泥炉渣、石灰炉渣等；材料找坡坡度 宜为2%左右，找坡材料最薄处一般应不小于30mm 厚。
材料找坡的优点是可以获得水平的室内顶棚面， 空间完整，便于直接利用。缺点是找坡材料增加了 屋面自重。如果屋面有保温要求时，可利用屋面保 温层兼作找坡层。目前这种做法被广泛采用。
▪ 进行屋顶排水组织设计时，须注意下述事项： ①划分排水分区
排水分区的大小一般按一个雨水口负担200m2 屋面面积的雨水考虑，屋面面积按水平投影面积 计算。
▪ ②确定排水坡面的数目及排水坡度 进深较小的房屋或临街建筑常采用单坡排水
（平屋面宽度小于12m时），进深较大时，为了不使 水流的路线过长，宜采用双坡排水（宽度小于12m 时）。并应根据防水材料确定排水坡度。坡屋顶则 应结合造型要求选择单坡、双坡或四坡排水。
4.美观要求
提高建筑物的整体美观效果，是建筑设计 中不容忽视的问题。
屋顶的组成
屋面 平面结构（梁板、屋架）
支承结构 空间结构（折板、壳体、网
顶棚 架、悬索等）
上一张 下一张 主 页 退 出
三、屋顶的类型
1.平屋顶 平屋顶通常是指屋面坡度小于5%的屋顶，常用
坡度范围为2%～3%。 2.坡屋顶
坡屋顶通常是指屋面坡度大于10%的屋顶，常 用坡度范围为10%～60%。 3.其他形式的屋顶
二是承受作用于屋顶上的风荷载、雪荷 载和屋顶自重等荷载；
三是美观。
二、设计要求
1. 强度和刚度要求 首先要有足够的强度以承受作用于其上的各 种荷载的作用，其次要有足够的刚度，防止 过大的变形导致屋面防水层开裂而渗水。
*材料找坡，又称垫置坡度或填坡，是指将
屋面板象楼板一样水平搁置，然后在屋面板上采用 轻质材料铺垫而形成屋面坡度的一种做法。常用的 找坡材料有水泥炉渣、石灰炉渣等；材料找坡坡度 宜为2%左右，找坡材料最薄处一般应不小于30mm 厚。
材料找坡的优点是可以获得水平的室内顶棚面， 空间完整，便于直接利用。缺点是找坡材料增加了 屋面自重。如果屋面有保温要求时，可利用屋面保 温层兼作找坡层。目前这种做法被广泛采用。
▪ 进行屋顶排水组织设计时，须注意下述事项： ①划分排水分区
排水分区的大小一般按一个雨水口负担200m2 屋面面积的雨水考虑，屋面面积按水平投影面积 计算。
▪ ②确定排水坡面的数目及排水坡度 进深较小的房屋或临街建筑常采用单坡排水
（平屋面宽度小于12m时），进深较大时，为了不使 水流的路线过长，宜采用双坡排水（宽度小于12m 时）。并应根据防水材料确定排水坡度。坡屋顶则 应结合造型要求选择单坡、双坡或四坡排水。
4.美观要求
提高建筑物的整体美观效果，是建筑设计 中不容忽视的问题。
屋顶的组成
屋面 平面结构（梁板、屋架）
支承结构 空间结构（折板、壳体、网
顶棚 架、悬索等）
上一张 下一张 主 页 退 出
三、屋顶的类型
1.平屋顶 平屋顶通常是指屋面坡度小于5%的屋顶，常用
坡度范围为2%～3%。 2.坡屋顶
坡屋顶通常是指屋面坡度大于10%的屋顶，常 用坡度范围为10%～60%。 3.其他形式的屋顶
二是承受作用于屋顶上的风荷载、雪荷 载和屋顶自重等荷载；
三是美观。
二、设计要求
1. 强度和刚度要求 首先要有足够的强度以承受作用于其上的各 种荷载的作用，其次要有足够的刚度，防止 过大的变形导致屋面防水层开裂而渗水。

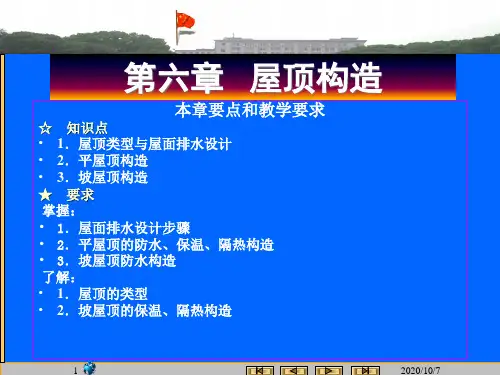

房屋建筑学之屋顶构造精品PPT课件
天沟纵坡最高处离天沟上口的距离不小于120mm。落水管的内径不宜 小于75mm，落水管间距一般不大于18m～24m，每根落水管可排除约 200m2的屋面雨水.
10
2020/10/7
6.2 平屋顶构造
6.2.1柔性防水屋面构造
6.2.2刚性防水屋面构造
6.2.3涂膜防水屋面构造
6.2.4粉剂防水屋面构造 6.2.5平屋顶的保温与隔热
（4）结合层-作用是使卷材防水层与找平层粘结牢固。 （5）防水层-用防水卷材和胶结材料交替粘合，且上下左右可靠
搭接，而形成的整体的不透水层。 （6）保护层-目的是为了延长防水层的使用耐久年限
1） 卷材铺贴方向：沥青卷材(坡度小于3%宜平行屋脊铺贴,3%～15%可平行 或垂直,大于15%或屋面受振动荷载垂直);高聚物改性沥青防水卷材和合成 高分子防水卷材(不受此限制，但上下层卷材不得相互垂直铺贴). 2） 卷材的铺贴顺序：从檐口到屋脊向上铺贴，形成顺水流搭接；屋面纵 向逆风向铺贴，形成顺风向搭接。 3） 卷材的搭接长度：沥青油毡长边搭接不小于70mm，短边搭接不小于 100mm；高聚物改性沥青防水卷材的长短边搭接长度均不小于80 mm；
6
2020/10/7
6.1 屋顶类型与屋面排水设计
6.1.2 屋顶的排水组织设计
1. 影响屋顶坡度的因素
屋面坡度的大小，与屋面材料、地区降水量、屋顶结构形式、 施工方法、构造组合方式、建筑造型要求以及经济条件等因素有关， 其中屋面防水材料的形体尺寸是最主要的决定因素。
一般说来，防水材料的形体尺寸越小，整个防水层的接缝就越 多，这样渗水的可能性就越大，故屋面坡度应大一些;降水量大的地 区，屋面渗漏的可能性较大，屋面排水坡度应适当加大；反之则小 些。
10
2020/10/7
6.2 平屋顶构造
6.2.1柔性防水屋面构造
6.2.2刚性防水屋面构造
6.2.3涂膜防水屋面构造
6.2.4粉剂防水屋面构造 6.2.5平屋顶的保温与隔热
（4）结合层-作用是使卷材防水层与找平层粘结牢固。 （5）防水层-用防水卷材和胶结材料交替粘合，且上下左右可靠
搭接，而形成的整体的不透水层。 （6）保护层-目的是为了延长防水层的使用耐久年限
1） 卷材铺贴方向：沥青卷材(坡度小于3%宜平行屋脊铺贴,3%～15%可平行 或垂直,大于15%或屋面受振动荷载垂直);高聚物改性沥青防水卷材和合成 高分子防水卷材(不受此限制，但上下层卷材不得相互垂直铺贴). 2） 卷材的铺贴顺序：从檐口到屋脊向上铺贴，形成顺水流搭接；屋面纵 向逆风向铺贴，形成顺风向搭接。 3） 卷材的搭接长度：沥青油毡长边搭接不小于70mm，短边搭接不小于 100mm；高聚物改性沥青防水卷材的长短边搭接长度均不小于80 mm；
6
2020/10/7
6.1 屋顶类型与屋面排水设计
6.1.2 屋顶的排水组织设计
1. 影响屋顶坡度的因素
屋面坡度的大小，与屋面材料、地区降水量、屋顶结构形式、 施工方法、构造组合方式、建筑造型要求以及经济条件等因素有关， 其中屋面防水材料的形体尺寸是最主要的决定因素。
一般说来，防水材料的形体尺寸越小，整个防水层的接缝就越 多，这样渗水的可能性就越大，故屋面坡度应大一些;降水量大的地 区，屋面渗漏的可能性较大，屋面排水坡度应适当加大；反之则小 些。
房屋建筑学第六章PPT课件
2020/2/22
23
第六章 屋顶
图6.7油毡鼓泡原因
2020/2/22
24
第六章 屋顶
图6.8屋面排气孔
2020/2/22
25
第六章 屋顶
图6.9自由落水檐口卷材防水构造
2020/2/22
26
第六章 屋顶
2020/2/22
图6.10卷材防水挑檐沟构造
27
第六章 屋顶
2020/2/22
图6.11女儿墙檐沟卷材防水构造
1
第六章 目 录
6.1 屋顶的作用、类型和要求
屋顶
6.2 平屋顶的构造 6.3 坡屋顶的构造
2020/2/22
2
第六章 屋顶
6.1 屋顶的作用、类型和要求
屋顶是建筑的重要组成部分，也是建筑最上部的 外围护和承重构件，其主要作用有三方面： 一是围护建筑空间，隔绝风霜雨雪、太阳辐射、温湿度 等自然界的影响，为室内空间创造良好的使用环境； 二是作为建筑顶部的水平构件，承受和传递屋顶上各种 荷载，对房屋起着水平支撑作用，以保证房屋具有良好 的刚度、强度和整体稳定性； 三是在许多建筑中，特别是大型公共建筑中，屋顶的色 彩及造型等对建筑的体型和艺术风格有着十分重要的影 响，是建筑造型的重要组成部分。
35
第六章 屋顶
2020/2/22
பைடு நூலகம்
图6.20 涂膜防水屋面构造
36
第六章 屋顶
6.2.4保温与隔热
为保持建筑室内环境为人们提供舒适空间，避免外界自 然环境的影响，建筑外围护构件必须具有良好的建筑热 工性能。
１．屋顶的保温
平屋顶的保温措施主要有以下两方面：一是在屋顶构 造层次中设置实体保温层；二是屋顶结构层选用有较好 保温性能的材料（构件自保温）。
《房屋建筑学》课件-屋顶
刚性防水屋面是指用细石混凝土作防水层的屋面。因混 凝土属于脆性材料，抗拉强度较低，故而称为刚性防水 屋面。
其主要优点是构造简单，施工方便，造价较低;缺点是 易开裂，对气温变化和屋面基层变形的适应性较差。
刚性防水多用于日温差较小的我国南方地区，不宜用于 高温、有振动和基础有较大不均匀沉降的建筑。
从天棚↑
（1）结构层:多为钢筋混凝土现浇板或预制板。
(2)找平层:卷材防水层要求铺贴在坚固而平整的基.层上， 以防止卷材凹陷或断裂，因而在松软材料或在预制屋 面板上设找平层。一般采用20mm厚1:3水泥砂浆。
(3)结合层:作用是在基层与卷材胶粘剂间形成一层胶质 薄膜使卷材与基层胶牢。沥青类卷材常用冷底子油;
(2)在屋面与垂直坡面交接处抹成圆弧形，上刷卷材胶粘剂使 卷材贴牢，并加铺一层卷材。
(3)做好泛水上口的卷材收头固定。
一般做法:垂直墙留出通长凹槽，将卷材收头压入凹槽， 用防水压条钉压后再用密封材料嵌填封严，外抹水泥砂浆 保护。
2.挑檐构造
挑檐沟的卷材收头
是在檐沟边缘用水泥钉钉压条将卷材压住，再用油膏 或砂浆盖缝。此外，檐沟内转角处水泥砂浆应抹成圆 弧形，以防卷材断裂;檐沟外侧应做好滴水，沟内可加 铺一层卷材以增强防水能力。
水落口负荷按每个水落口排除150~200m3水量计 算。常用水落口的间距来控制其负荷。一般间距宜为 18~24m。
檐沟或天沟应有纵向坡度，坡度一般为1%。 檐沟净宽不小于200mm，分水线处最小深度大于
120mm.
三、有组织排水的常用方案
1.平屋顶挑檐沟外排水
屋面雨水流入-→檐沟内纵坡-→导人水落口。此种方 案排水通畅，但施工较为麻烦;
4.屋面变形缝构造
屋面变形缝构造原则：保证屋顶有自由变形的可能， 又能防止雨水经由变形缝渗人室内；屋面变形缝按建 筑设计可设于同层等高屋面上，也可设在高低屋面的 交接处。
其主要优点是构造简单，施工方便，造价较低;缺点是 易开裂，对气温变化和屋面基层变形的适应性较差。
刚性防水多用于日温差较小的我国南方地区，不宜用于 高温、有振动和基础有较大不均匀沉降的建筑。
从天棚↑
（1）结构层:多为钢筋混凝土现浇板或预制板。
(2)找平层:卷材防水层要求铺贴在坚固而平整的基.层上， 以防止卷材凹陷或断裂，因而在松软材料或在预制屋 面板上设找平层。一般采用20mm厚1:3水泥砂浆。
(3)结合层:作用是在基层与卷材胶粘剂间形成一层胶质 薄膜使卷材与基层胶牢。沥青类卷材常用冷底子油;
(2)在屋面与垂直坡面交接处抹成圆弧形，上刷卷材胶粘剂使 卷材贴牢，并加铺一层卷材。
(3)做好泛水上口的卷材收头固定。
一般做法:垂直墙留出通长凹槽，将卷材收头压入凹槽， 用防水压条钉压后再用密封材料嵌填封严，外抹水泥砂浆 保护。
2.挑檐构造
挑檐沟的卷材收头
是在檐沟边缘用水泥钉钉压条将卷材压住，再用油膏 或砂浆盖缝。此外，檐沟内转角处水泥砂浆应抹成圆 弧形，以防卷材断裂;檐沟外侧应做好滴水，沟内可加 铺一层卷材以增强防水能力。
水落口负荷按每个水落口排除150~200m3水量计 算。常用水落口的间距来控制其负荷。一般间距宜为 18~24m。
檐沟或天沟应有纵向坡度，坡度一般为1%。 檐沟净宽不小于200mm，分水线处最小深度大于
120mm.
三、有组织排水的常用方案
1.平屋顶挑檐沟外排水
屋面雨水流入-→檐沟内纵坡-→导人水落口。此种方 案排水通畅，但施工较为麻烦;
4.屋面变形缝构造
屋面变形缝构造原则：保证屋顶有自由变形的可能， 又能防止雨水经由变形缝渗人室内；屋面变形缝按建 筑设计可设于同层等高屋面上，也可设在高低屋面的 交接处。
房屋建筑、建筑构造 屋顶 PPT课件
8.2 平屋顶构造
8.2.2 平屋顶的屋面防水构造
• 平屋顶的防水方式根据所用材料及施工方法不同可分为两种：柔性防水和刚性防水。
1）柔性防水构造 柔性防水是指将柔性的防水卷材或片材用胶结材料粘贴在屋面上，形成一个 大面积的封闭防水覆盖层。柔性防水又称卷材防水。这种防水具有一定的延
伸性，能适应温度变化而引起的各种屋面变形，并且冷施工、弹性好、寿命
• 泛水顶部应有挡雨措施。
• 常见卷材防水屋面的泛水构造如图所示。
8.2 平屋顶构造
卷材防水屋面的泛水构造
8.2 平屋顶构造
⑵檐口构造： 柔性防水屋面的檐口 构造有： • 无组织排水挑檐、 • 有组织挑檐沟、 • 女儿墙带檐沟、 • 女儿墙外排水、 • 女儿墙内排水等形式。
卷材防水檐口构造
8.2 平屋顶构造
屋顶应满足以下几点设计要求：
（1）承重要求 （2）保温要求 （3）防水与排水要求 （4）美观要求
8.1.2、屋顶的类型
（1）屋顶的类型
屋顶按其外形一般可分为平屋顶、坡屋顶、其它 形式的屋顶。 ①平屋顶 屋面坡度2 % ~5%的建筑屋顶为平屋顶。最常用 的排水坡度为2～3%。
平屋顶的坡度由两 种方法形成：一是 材料找坡；二是结 构找坡。
屋顶的类型：
③其它形式的屋顶 随着建筑科学技 术的发展，出现了许 多新型结构的屋顶， 如拱屋顶、折板屋顶、 薄壳屋顶，悬索屋顶， 网架屋顶等。
（2）屋面坡度的表示方法
①斜率法：以屋顶倾斜面的垂直投影长度和水平投影长度比 来表示，如h:l=1:2, h:l=1:10等。用于平屋顶和坡屋顶。 ②百分比法：是以屋顶倾斜面的垂直投影长度与其水平投影
平屋顶坡檐构造
8.2 平屋顶构造
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章. 屋顶
学习要求与学习重点
1.学习要求：掌握屋顶的设计要求。掌握屋顶的排 水设计。掌握平屋顶的构造。了解坡屋顶的构造。 2.学习重点：平屋顶的构造做法；排水设计；难点， 有组织排水及无组织排水的节点处理。
6.1 屋 顶 的 组 成 与 形 式
3）曲面屋顶
4) 其他形式的屋顶 随着建筑科学技术的发展，出现了许多新型结构的屋顶，有
找坡层：通常在结构层上铺1：(6～ 8)的水泥焦渣或水泥膨胀蛭石等。
找平层：找平层一般用1：2.5～1：3的 水泥沙浆作15～30mm厚，或用15～ 20mm 的C20细石混凝土和沥青砂浆来 作，厚度视卷材的种类而定。
6.2 屋 顶 排 水 设 计
2. 影响屋顶坡度大小的因素
屋顶坡度的确定与屋顶防水材料、地区降雨量大小、屋顶结构形式、建 筑造型要求以及经济条件等因素有关。对于一般民用建筑主要由以下两 方面的因素来确定。
1) 防水材料
防水材料的性能及其尺寸大小直接影响屋顶坡度。防水材料的防水性 能越好，屋顶的坡度可越小。对于尺寸小的屋顶防水材料，屋顶接缝越 多，漏水的可能性会越大，其坡度应大一些，以便迅速排除雨水，减少 漏水的机会。构造处理的方法根据不同情况应有所区别。而卷材屋顶和 混凝土防水屋顶，防水性能好，基本上是整体的防水层，因此坡度可以 小一些。
4. 雨水管的规格及间距
最常采用的是塑料雨水管，其管径有50mm、75mm、100mm、125mm、 150mm、200mm 等几种规格。一般民用建筑常用75mm～100mm 的雨水管 ，面积小于25m 的露台和阳台可选用直径50mm 的雨水管。一般情况下 雨水口间距为18m，最大间距不宜超过24m。
6.2 屋 顶 排 水 设 计
挑檐沟外排水图
女儿墙外排水图
6.3
平
屋
顶
构 造
1.屋顶的构造组成
平屋顶一般由屋面、承重结构、保温隔热层、顶棚等基本 层次组成。
6.3
平
屋
顶
构 造
2.平屋顶的排水
1.排水坡度的形成 1) 材料找坡：叫垫置坡度，是将屋面板水平搁置，然后在上面铺设炉渣等
廉价轻质材料形成坡度。特点：结构底面平整，容易保证室内空间的完 整性，但垫置坡度不宜太大，否则会使找坡材料用量过大，增加屋顶荷 载。 2) 结构找坡：又叫搁置坡度，是将屋面板搁置在顶部倾斜的梁上或墙上形 成屋面排水坡度的方法。特点：不需再在屋顶上设置找坡层，屋面其他 层次的厚度也不变化，减轻了屋面荷载，施工简单，造价低。但不符合 人们的使用习惯。 2.排水的方式 1)无组织排水：将屋顶沿外墙挑出，形成挑檐，屋面雨水经挑檐自由下落 至室外地坪。 2）有组织排水：在屋顶设置与屋面排水方向相垂直的纵向天沟，汇集雨水 后，将雨水由雨水口、雨水管有组织地排到室外地面或室内地下排水系 统。按照雨水管的位置，有组织排水分为外排水和内排水。
2) 地区降雨量的大小
降雨量的大小对屋顶防水有直接影响，降雨量大，漏水的可能性大， 屋顶坡度应适当增加。我国南方地区年降雨量和每小时最大降雨量都高 于北方地区，因此即使采用同样的屋顶防水材料，一般南方地区的屋顶 坡度都要大于北方地区。
6.2 屋 顶 排 水 设 计
3. 形成屋顶排水坡度的方法
形成屋顶排水坡度常用的方法有：材料找坡和结构找坡。
6.2
屋
顶
排
水 设
2.
屋顶排水方式
计
1. 无组织排水
无组织排水又称自由落水，是指屋顶雨水直接从檐口落下 到室外地面的一种排水方式，如下图所示。
6.2 屋 顶 排 水 设 计
2. 有组织排水
有组织排水是指屋顶雨水通过排水系统的天沟、雨水口、 雨水管等，有组织地将雨水排至地面或地下管沟的一种排 水方式。这种排水方式构造较复杂，造价相对较高但是减 少了雨水对建筑物的不利影响，因而在建筑工程中应用广 泛。有组织排水方案由于具体条件不同可分为外排水和内 排水两种类型。具体有以下几种：
折板屋顶、拱屋顶、薄壳屋顶，悬索屋顶、网架屋顶、膜结构 屋顶等。
6.1 屋 顶 的 组 成 与 形 式
2.屋顶根据其结构和材料分类 一般可分为钢筋混凝土屋顶、
轻钢结构屋顶、复合结构屋顶。
膜结构屋顶
6.2
屋
顶
排
水 设
Байду номын сангаас1.屋顶坡度选择
计
1.屋顶坡度的表示方法
常见的屋顶坡度表示方法有斜率比、百分比和角度三种，见 表。斜率比法以屋顶高度与坡面的水平投影之比表示；百 分比法以屋顶高度与坡面的水平投影长度的百分比表示； 角度法是以坡面与水平面所构成的夹角表示。斜率比法多 用于坡屋顶，百分比法多用于平屋顶；角度法在实际工程 中较少采用。
1) 材料找坡
材料找坡如下图所示，是指屋顶结构层的屋顶楼板水平搁 置，利用轻质材料垫置坡度，因而材料找坡又称垫置坡度 ，常用找坡材料有水泥炉渣、石灰炉渣等，找坡材料最薄 处以不小于30mm 厚为宜。
6.2 屋 顶 排 水 设 计
2) 结构找坡
结构找坡如下图所示，是指将屋顶楼板倾斜搁置在下部的 墙体或屋顶梁及屋架上的一种做法，因而结构找坡又称搁 置坡度。
6.3 平 屋 顶 构 造
无组织排水
有组织排水
外排水
6.3
平
屋
顶
构 造
3.平屋顶的防水
1.柔性防水屋面
1)卷材防水屋面
用防水卷材和胶结材料分层粘贴形成 防水层的屋面，具有优良的防水性和 耐久性，因而被广泛采用。
a:卷材防水屋面的基本构造
结构层：通常为预制或现浇钢筋混凝 土屋面板，要求具有足够的强度和刚 度。
1) 挑檐沟外排水
2) 女儿墙外排水
3) 女儿墙挑檐沟外排水
4) 暗管外排水
5) 内排水
6.2 屋 顶 排 水 设 计
女儿墙挑檐沟外排水
有组织内排水
6.2
屋
顶
排
水 设
3
.屋顶排水组织设计
计
1. 划分排水区域
排水区域的大小一般按一个雨水口负担200m2屋顶面积的雨水考虑，屋 顶面积按水平投影面积计算。
2. 确定排水坡面的数目
一般情况下平屋顶屋顶深度小于12m 时，可采用单坡排水，或临街建 筑常采用单坡排水；进深较大时，为了不使水流的路线过长，宜采用双 坡排水。坡屋顶则应结合造型要求选择单坡、双坡或四坡排水。
3. 确定天沟断面大小和天沟纵坡的坡度值
天沟纵坡的坡度通常为0.5%～1%。天沟的净断面尺寸应根据降雨量和汇 水面积的大小来确定。一般建筑的天沟净宽不应小于200mm，天沟上口 至分水线的距离不应小于120mm。
学习要求与学习重点
1.学习要求：掌握屋顶的设计要求。掌握屋顶的排 水设计。掌握平屋顶的构造。了解坡屋顶的构造。 2.学习重点：平屋顶的构造做法；排水设计；难点， 有组织排水及无组织排水的节点处理。
6.1 屋 顶 的 组 成 与 形 式
3）曲面屋顶
4) 其他形式的屋顶 随着建筑科学技术的发展，出现了许多新型结构的屋顶，有
找坡层：通常在结构层上铺1：(6～ 8)的水泥焦渣或水泥膨胀蛭石等。
找平层：找平层一般用1：2.5～1：3的 水泥沙浆作15～30mm厚，或用15～ 20mm 的C20细石混凝土和沥青砂浆来 作，厚度视卷材的种类而定。
6.2 屋 顶 排 水 设 计
2. 影响屋顶坡度大小的因素
屋顶坡度的确定与屋顶防水材料、地区降雨量大小、屋顶结构形式、建 筑造型要求以及经济条件等因素有关。对于一般民用建筑主要由以下两 方面的因素来确定。
1) 防水材料
防水材料的性能及其尺寸大小直接影响屋顶坡度。防水材料的防水性 能越好，屋顶的坡度可越小。对于尺寸小的屋顶防水材料，屋顶接缝越 多，漏水的可能性会越大，其坡度应大一些，以便迅速排除雨水，减少 漏水的机会。构造处理的方法根据不同情况应有所区别。而卷材屋顶和 混凝土防水屋顶，防水性能好，基本上是整体的防水层，因此坡度可以 小一些。
4. 雨水管的规格及间距
最常采用的是塑料雨水管，其管径有50mm、75mm、100mm、125mm、 150mm、200mm 等几种规格。一般民用建筑常用75mm～100mm 的雨水管 ，面积小于25m 的露台和阳台可选用直径50mm 的雨水管。一般情况下 雨水口间距为18m，最大间距不宜超过24m。
6.2 屋 顶 排 水 设 计
挑檐沟外排水图
女儿墙外排水图
6.3
平
屋
顶
构 造
1.屋顶的构造组成
平屋顶一般由屋面、承重结构、保温隔热层、顶棚等基本 层次组成。
6.3
平
屋
顶
构 造
2.平屋顶的排水
1.排水坡度的形成 1) 材料找坡：叫垫置坡度，是将屋面板水平搁置，然后在上面铺设炉渣等
廉价轻质材料形成坡度。特点：结构底面平整，容易保证室内空间的完 整性，但垫置坡度不宜太大，否则会使找坡材料用量过大，增加屋顶荷 载。 2) 结构找坡：又叫搁置坡度，是将屋面板搁置在顶部倾斜的梁上或墙上形 成屋面排水坡度的方法。特点：不需再在屋顶上设置找坡层，屋面其他 层次的厚度也不变化，减轻了屋面荷载，施工简单，造价低。但不符合 人们的使用习惯。 2.排水的方式 1)无组织排水：将屋顶沿外墙挑出，形成挑檐，屋面雨水经挑檐自由下落 至室外地坪。 2）有组织排水：在屋顶设置与屋面排水方向相垂直的纵向天沟，汇集雨水 后，将雨水由雨水口、雨水管有组织地排到室外地面或室内地下排水系 统。按照雨水管的位置，有组织排水分为外排水和内排水。
2) 地区降雨量的大小
降雨量的大小对屋顶防水有直接影响，降雨量大，漏水的可能性大， 屋顶坡度应适当增加。我国南方地区年降雨量和每小时最大降雨量都高 于北方地区，因此即使采用同样的屋顶防水材料，一般南方地区的屋顶 坡度都要大于北方地区。
6.2 屋 顶 排 水 设 计
3. 形成屋顶排水坡度的方法
形成屋顶排水坡度常用的方法有：材料找坡和结构找坡。
6.2
屋
顶
排
水 设
2.
屋顶排水方式
计
1. 无组织排水
无组织排水又称自由落水，是指屋顶雨水直接从檐口落下 到室外地面的一种排水方式，如下图所示。
6.2 屋 顶 排 水 设 计
2. 有组织排水
有组织排水是指屋顶雨水通过排水系统的天沟、雨水口、 雨水管等，有组织地将雨水排至地面或地下管沟的一种排 水方式。这种排水方式构造较复杂，造价相对较高但是减 少了雨水对建筑物的不利影响，因而在建筑工程中应用广 泛。有组织排水方案由于具体条件不同可分为外排水和内 排水两种类型。具体有以下几种：
折板屋顶、拱屋顶、薄壳屋顶，悬索屋顶、网架屋顶、膜结构 屋顶等。
6.1 屋 顶 的 组 成 与 形 式
2.屋顶根据其结构和材料分类 一般可分为钢筋混凝土屋顶、
轻钢结构屋顶、复合结构屋顶。
膜结构屋顶
6.2
屋
顶
排
水 设
Байду номын сангаас1.屋顶坡度选择
计
1.屋顶坡度的表示方法
常见的屋顶坡度表示方法有斜率比、百分比和角度三种，见 表。斜率比法以屋顶高度与坡面的水平投影之比表示；百 分比法以屋顶高度与坡面的水平投影长度的百分比表示； 角度法是以坡面与水平面所构成的夹角表示。斜率比法多 用于坡屋顶，百分比法多用于平屋顶；角度法在实际工程 中较少采用。
1) 材料找坡
材料找坡如下图所示，是指屋顶结构层的屋顶楼板水平搁 置，利用轻质材料垫置坡度，因而材料找坡又称垫置坡度 ，常用找坡材料有水泥炉渣、石灰炉渣等，找坡材料最薄 处以不小于30mm 厚为宜。
6.2 屋 顶 排 水 设 计
2) 结构找坡
结构找坡如下图所示，是指将屋顶楼板倾斜搁置在下部的 墙体或屋顶梁及屋架上的一种做法，因而结构找坡又称搁 置坡度。
6.3 平 屋 顶 构 造
无组织排水
有组织排水
外排水
6.3
平
屋
顶
构 造
3.平屋顶的防水
1.柔性防水屋面
1)卷材防水屋面
用防水卷材和胶结材料分层粘贴形成 防水层的屋面，具有优良的防水性和 耐久性，因而被广泛采用。
a:卷材防水屋面的基本构造
结构层：通常为预制或现浇钢筋混凝 土屋面板，要求具有足够的强度和刚 度。
1) 挑檐沟外排水
2) 女儿墙外排水
3) 女儿墙挑檐沟外排水
4) 暗管外排水
5) 内排水
6.2 屋 顶 排 水 设 计
女儿墙挑檐沟外排水
有组织内排水
6.2
屋
顶
排
水 设
3
.屋顶排水组织设计
计
1. 划分排水区域
排水区域的大小一般按一个雨水口负担200m2屋顶面积的雨水考虑，屋 顶面积按水平投影面积计算。
2. 确定排水坡面的数目
一般情况下平屋顶屋顶深度小于12m 时，可采用单坡排水，或临街建 筑常采用单坡排水；进深较大时，为了不使水流的路线过长，宜采用双 坡排水。坡屋顶则应结合造型要求选择单坡、双坡或四坡排水。
3. 确定天沟断面大小和天沟纵坡的坡度值
天沟纵坡的坡度通常为0.5%～1%。天沟的净断面尺寸应根据降雨量和汇 水面积的大小来确定。一般建筑的天沟净宽不应小于200mm，天沟上口 至分水线的距离不应小于120mm。
