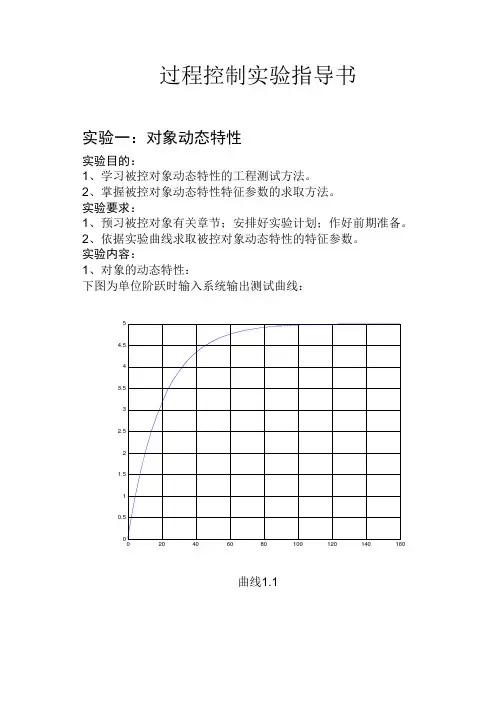

过程控制实验指导书实验一：对象动态特性实验目的：1、学习被控对象动态特性的工程测试方法。
2、掌握被控对象动态特性特征参数的求取方法。
实验要求：1、预习被控对象有关章节；安排好实验计划；作好前期准备。
2、依据实验曲线求取被控对象动态特性的特征参数。
实验内容：1、对象的动态特性：下图为单位阶跃时输入系统输出测试曲线：曲线1.1实验报告：⑴依据曲线1.1、1.2和1.3 求取对象动态特性的特征参数（K 、T 、τ）。
由此确定闭环系统模型。
⑵ 分别确定系统开环传递函数，并分别画出单位负反馈时系统动态结构图。
⑶用SIMULINK 构建系统，比较仿真曲线与输出测试曲线。
⑷比较曲线1.1、1.2和1.3，说明不同系统的动态特性在运动形态、特征参数等方面的异同。
实验二：调节器控制规律实验目的：1、熟悉SIMULINK 调节器模块的使用方法。
2、掌握调节器控制规律特征参数的整定方法。
实验要求：1、预习调节器有关章节；安排好实验计划；作好前期准备。
2、用工程测试法绘制调节器的输出特性，求取PID 参数。
实验内容：被控对象分别为)11.0)(1(2)(1++=s s s G p 和)11.0(2)(2+=s s s G p分别对以上系统，构建下述调节器，研究调节器对输出特性的影响：1、比例调节器的输出特性：⑴ 用SIMULINK 构建比例控制系统。
⑵ 设定值为单位阶跃信号，改变比例调节器的大小，观察对系统的影响。
2、比例积分调节器的输出特性：⑴用SIMULINK 构建比例积分控制系统。
⑵设定值为单位阶跃信号，改变比例积分调节器的大小，观察对系统的影响。
注意调节器的整定顺序。
3、比例微分调节器的输出特性：⑴用SIMULINK 构建比例微分控制系统。
⑵改变比例微分调节器的大小，观察对系统的影响。
注意调节器的整定顺序。
4、比例积分微分调节器的输出特性：⑴用SIMULINK构建比例积分微分控制系统。
⑵改变比例积分微分调节器的大小，观察对系统的影响。
A3000过程控制实验指导书(实验用)
A3000过程控制实验系统实验指导书V3.0北京华晟高科教学仪器有限公司编制第一章安全注意事项与设备使用安全注意事项：在安装、操作、维护或检查本系统之前．一定仔细阅读以下安全注意事项。
在熟悉设备的知识、安全信息及全部有关注童事项以后使用。
在本使用说明书中，将安全注意事项等级分为“危险”和“注意”。
！危险：不正确的操作造成的危险情况，将导致死亡或重伤的发生。
！注意：不正确的操作造成的危险情况，将导致一般或轻微的伤害或造成物体的硬件损坏。
注意：根据情况的不同，“注意”等级的事项也可能造成严重后果。
请遵循两个等级的注意事项，因为它们对于个人安全都是重要的。
1.1防止触电尽管系统经过多层保护，还是请用户注意以下安全事项。
！危险严格要求系统可靠接地，包括现场对象系统，控制系统，接地电阻不大于4欧姆。
当通电或正在运行时，请不要进行任何维护、维修操作，不要打开机柜后门，接线箱盖子，变频器前盖板，否则会发生触电的危险。
即使电源处于断开时，除维护、维修外，请不要接触任何具有超过安全电压的裸露端子，否则接触各种充电回路可能造成触电事故。
请不要用湿手操作设定各种旋钮及按键，以防止触电。
对于电缆，请不要损伤它，不要对它加过重的应力，使它承载重物或对它钳压。
否则可能会导致触电。
包括布线或检查在内的工作都应由专业技术人员进行。
在开始布线或维修之前，请断开电源，经过10分钟以后，用万用表等检测剩余电压后进行。
1.2防止烫伤！危险不要接触热水管道，避免高温烫伤。
在热水没有冷却时，不要打开锅炉，不要进行任何维修维护工作。
！注意请尽量控制水温在70度以下，以免高温烫伤，提高产品寿命。
1.3防止损坏！危险在水泵运行状态，绝对禁止进行水泵切换控制操作，否则可能损坏变频器。
！危险在水箱水位没有达到一定高度，不能启动调压器输出，否则可能损坏加热器。
该系统增加了硬件的连锁保护，但是也要在操作时注意。
！注意系统应远离可燃物体。
系统发生故障时，请断开电源。

过程控制实验指导书
过程控制及仪表实验指导书襄樊学院实验装置的基本操作与仪表调试一、实验目的1、了解本实验装置的结构与组成。
2、掌握压力变送器的使用方法。
3、掌握实验装置的基本操作与变送器仪表的调整方法。
二、实验设备1、THKGK-1型过程控制实验装置GK-02 GK-03 GK-04 GK-072、万用表一只三、实验装置的结构框图图1-1、液位、压力、流量控制系统结构框图四、实验内容1、设备组装与检查：1）、将GK-02、GK-03、GK-04、GK-07挂箱由右至左依次挂于实验屏上。
并将挂件的三芯蓝插头插于相应的插座中。
2）、先打开空气开关再打开钥匙开关，此时停止按钮红灯亮。
3）、按下起动按钮，此时交流电压表指示为220V，所有的三芯蓝插座得电。
4）、关闭各个挂件的电源进行连线。
2、系统接线：1）、交流支路1：将GK-04 PID调节器的自动/手动切换开关拨到“手动”位置，并将其“输出”接GK-07变频器的“2”与“5”两端（注意：2正、5负），GK-07的输出“A、B、C”接到GK-01面板上三相异步电机的“U1、V1、W1”输入端；GK-07 的“SD”与“STF”短接，使电机驱动磁力泵打水（若此时电机为反转，则“SD”与“STR”短接）。
2）、交流支路2：将GK-04 PID调节器的给定“输出”端接到GK-07变频器的“2”与“5”两端（注意：2正、5负）；将GK-07变频器的输出“A、B、C”接到GK-01面板上三相异步电机的“U2、V2、W2”输入端；GK-07 的“SD”与“STR”短接，使电机正转打水（若此时电机为反转，则“SD”与“STF”短接）。
3、仪表调整：（仪表的零位与增益调节）在GK-02挂件上面有四组传感器检测信号输出：L T1、PT、L T2、FT（输出标准DC0~5V），它们旁边分别设有数字显示器，以显示相应水位高度、压力、流量的值。
对象系统左边支架上有两只外表为蓝色的压力变送器，当拧开其右边的盖子时，它里面有两个3296型电位器，这两个电位器用于调节传感器的零点和增益的大小。
自动化仪表与过程控制实验指导书教材
自动化仪表与过程控制实验指导书实验一位式控制一、实验目的1、了解简单控制系统的构成及仪表的应用（熟悉仪表的操作）2、掌握简单过程控制的原理及仪表使用二、实验设备及参考资料1、PCS过程控制实验装置（使用其中：位式电磁阀、AI818智能调节仪一台、上水箱液位传感器、水泵1系统等）。
2、AI-818仪表的操作说明书和液位变送器的调试（一般出厂之前已调试好）方法。
三、实验系统流程图：四、实验原理本实验采用位式控制原理进行液位的范围控制，即，将液位控制在一定的上下限范围内。
水箱液位变送器输出信号，经AI-818仪表进行处理后与设定上下限水位值进行比较。
控制仪表内继电器触点状态，对位式电磁阀进行控制，以达到控制目的。
图1-1五、实验步骤1、按附图位式控制实验接线图接好实验导线。
2、将手动阀门1V2、1V10、V4、V5打开，其余阀门全部关闭。
3、先打开实验对象的系统电源，然后打开控制台上的总电源，再打开仪表电源。
4、设置智能调节器参数，其需要设置的参数如下：（未列出者用出厂默认值）HIAL=30 （参考值）LOAL=20 （参考值）dHAL=9999dlAL=9999dF=0.5 （参考值）Ctrl=0Sn=33Dip=1 （参考值）dIL=0dIH=50Alp=2OP1＝0具体请详细阅读调节器使用手册5、在控制板上打开水泵1、位控干扰。
6、在信号板上打开上水箱输出信号。
六、思考建议在什么样的情况下适合采用位式控制。
实验二电动阀支路单容液位控制一、实验目的1、了解简单过程控制系统的构成及仪表的应用（熟悉仪表的操作）2、掌握简单过程控制的原理及仪表使用二、实验设备及参考资料1、PCS过程控制实验装置（使用其中：电动调节阀、AI818智能调节仪一台、上水箱及液位变送器、水泵1系统等）2、AI-818仪表的操作说明书，智能电动调节阀使用手册和液位变送器的调试（一般出厂之前已调试好）方法。
三、实验系统流程图：四、实验原理本实验采用仪表控制,将液位控制在设定高度。
过程控制实验指导书
过程控制实验指导书THKGK-1过程控制实验装置的组成和各部分使用说明THKGK-1型过程控制实验装置是根据自动化专业及相关专业教学的特点，吸收了国内外同类实验装置的特点和长处，经过精心设计，多次实验和反复论证，向广大师生推出一套全新的实验设备。
该设备可以满足《过程控制》、《自动化仪表》、《工程检测》、《计算机控制系统》等课程的教学实验、课程设计等。
整个系统结构紧凑、功能多样、使用方便，既能进行验证性、研究性实验，又能提供综合性实验。
本实验装置可满足本科、大专及中专等不同层次的教学实验要求，还可为科学研究的开发提供实验手段。
本实验装置的控制信号及被控信号均采用IEC标准，即电压0～5V或1～5V，电流0～10mA或4～20mA。
实验系统供电要求为单相交流220V±10%，10A；外型尺寸为：182×160×70，重量：380Kg。
装置特点本实验装置具有以下特点：1、多种被控参数：液位、压力、流量、温度。
2、多种控制方式：位式控制、PID控制、智能仪表控制、单片机控制、PLC控制、计算机控制等。
3、多种计算机控制软件：西门子PROTOOL-CS组态软件、北京昆仑公司的MCGS组态软件以及本公司开发的上位机监控软件，另外还可以用台湾HITECH公司的ADP6.0软件与PLC 相连进行控制。
4、丰富的计算机控制算法：P、PI、PID、死区PID、积分分离、不完全积分、模糊控制、神精元控制、基于SIMULINK的动态参数自适应补偿控制等。
5、开放的软件平台：在我们提供的软件平台上，学生既可以利用我们所提供的算法程序进行实验，又可以用自己编写的PLC程序、MATLAB`程序等进行实验，还可以利用人机界面（触摸屏）的组态再结合PLC的编程来进行控制实验。
6、灵活多样的实验组合：可以很方便地对控制方式与被控参数进行不同组合，得到自己需要的单回路、多回路等多种控制系统。
系统组成被控对象包括上水箱、下水箱、复合加热水箱以及管道。
过程控制实训指导书
过程控制工程实训报告学号：班别：姓名：实验一上水箱特性测试实验一、实验目的：了解调节器的功能和操作方法，学会使用调节器。
通过实验，了解对象特性曲线的测量的思路和方法，掌握对象模型参数的求取方法。
二、实验设备：水泵Ⅰ、变频器、压力变送器、调节器、主回路调节阀、上水箱、上水箱液位变送器、调节器、电流表。
图1.1实验接线图三、实验步骤：1、认识实验系统，了解本实验系统中的各个对象。
了解本实验系统中各仪表的名称、基本原理以及功能，掌握其正确的接线与使用方法，以便于在实验中正确、熟练地操作仪表读取数据。
熟悉实验装置面板图，做到根据面板上仪表的图形、文字符号找到该仪表。
熟悉系统构成和管道的结构，认清电磁阀和手动阀的位置及其作用。
本实验采用调节器手动输出控制调节阀，计算机采集并记录数据。
图1.2 上水箱特性测试（调节器控制）系统框图图1.3 恒压供水（调节器控制）系统框图2、将上水箱特性测试（调节器控制）实验所用的设备，参照流程图和系统框图接线。
3、确认接线无误后，接通总电源、各仪表的电源，打开上水箱进水阀和下水箱排水阀。
4、设置调节器参数，使用手动输出功能。
（注意：更改调节器参数时，严禁用指甲按调节器面板，为防止损坏面板上的按钮，应用手指均匀用力）按调节器的增/减键改变输出值，使上水箱的液位处于某一平衡位置，记下此时手动输出值。
5、按调节器的增/减键增加调节器手动输出，给系统输入幅值适宜的阶跃信号(阶跃信号不要太大)，使系统的输出产生变化，在液位较高处达到新的平衡状态。
6、观察计算机采集的上水箱液位的阶跃响应和历史曲线。
7、调节器的手动输出回到原来的输出值，记录液位下降的曲线。
8、曲线的分析处理，对实验的记录曲线分别进行分析和处理，处理结果记录于表格1。
四、试验报告：根据试验结果编写实验报告，并计算出K、T、τ的平均值，写出系统的广义传递函数（等效成惯性环节，K为静态增益，T为时间常数，τ为延迟时间）。
实验二压力单闭环实验一、实验目的：通过实验掌握单回路控制系统的构成。
自动化仪表与过程控制实验指导书
扰动 设定值 上水箱 电动阀 e
调节器 反馈值 上水箱 液位变送器 图1-2 五、实验步骤 1、按附图单容液位控制实验接线图接好实验导线和通讯线。
2、将控制台背面右侧的通讯口（在电源插座旁）与上位机连 接。 3、将手动阀门1V1、1V10、V4、V5打开，其余阀门全部关闭。 4、先打开实验对象的系统电源，然后打开控制台上的总电源， 再打开仪表电源。 5、整定参数值的计算 设定适当的控制参数使过渡过程的衰减比为4：1，整定参数 值可按下列“阶跃反应曲线整定参数表”。 表1 阶跃反应曲线整定参数表
再打开仪表电源。 5、设置智能调节器参数（可在仪表上直接设置，也可在计算机 上设置），其需要设置的参数如下：（未列出者用出厂默认值） （1）主调节器 SV=20 （参考值） dF=0.3 （参考值） CtrL=1 P=30 （参考值） I=60 （参考值） d=0 （参考值） Sn=33 Dip=2 （参考值） dIL=0 dIH=50 OP1=4 OPL=0 OPH=100 CF=0 Addr=2 run=1 （2）副调节器 dF=0.3 （参考值） CtrL=1 P=36 （参考值） I=15 （参考值） d=0 （参考值） Sn=32 Dip=1 （参考值） dIL=0 dIH=800 OP1=4 OPL=0 OPH=100 CF=8 Addr=1 run=1 具体请详细阅读调节器使用手册
dHAL=9999 dlAL=9999 dF=0.5 （参考值） Ctrl=0 Sn=33 Dip=1 （参考值） dIL=0 dIH=50 Alp=2 OP1＝0 具体请详细阅读调节器使用手册 5、在控制板上打开水泵1、位控干扰。 6、在信号板上打开上水箱输出信号。 六、 思考建议 在什么样的情况下适合采用位式控制。
过控实验指导书(USB-4711A)
实验一过程控制系统简介及过程控制演示一、组合式过程控制系统介绍结合过程计算机控制系统理论的学习，我们研制了一套组合式过程控制系统，这套系统可以通过灵活、方便的管路组合，实现过程控制中的五种典型控制方式—单回路控制，串级控制、前馈控制、均匀控制和比值控制。
二、主要仪器与设备1、计算机2、接口板卡USB-4711AUSB-4711A系列板卡是即插即用数据采集模块，它通过USB端口与计算机相连，为数据测量与系统控制提供了便利。
USB-4711A通过USB端口获得所需电源，在该板卡上包含了所有的数据采集功能，如：16路AI，2路AO，8路DI，8路DO，1路32位计数器，其中A/D数据采集为12位。
USB-4711A 板卡如图1-1所示。
图1-2为USB-4711A 上五个10针I/O 接口的针脚定义。
图1-1 USB-4711A板卡DO0DO1DO2DO3DGNDDO4DO5DO6DO7DGNDDI0DI1DI2DI3DGNDAI0GATE DGND EXTTRG DGND EVTINPOut AGND AO1AGNDDI4DI5DI6DI7 DGNDAI1AI2AI3AGNDAI4AI5AI6AI7AGNDAI8AI9AI10AI11AGNDAI12AI13AI14AI15AGNDAO0USBLED8-TTL DO Port8-TTL DI Port16-SE/8-Diff AIExternal Control2-AO Port图1-2I/O 接口针脚定义3、水箱：水箱如图1-3所示，技术参数见表1-1。
表1-1 水箱参数工作温度最大：+65CO外部尺寸宽度深度高度240 mm 190 mm 385 mm材质塑料图1-3 水箱4、流量传感器流量传感器如图1-4所示，主要技术参数见表1-2。
表1-2 流量传感器技术参数工作电压 5 to 12 V DC工作电流 6 to 33 mA输出信号方波信号，5…12 V频率范围13 to 1200 HZ测量范围0.5 to 15.0 l/min工作压力80°C max。
自动化过程控制实验指导书
一、过程控制仪表认识实验一、实验目的1、熟悉装置的具体结构、明确各部件的作用。
2、掌握常用传感器的工作原理及使用方法。
二、实验内容1、水箱本装置包括上水箱、中水箱、下水箱和储水箱，上、中、下三个水箱都有三个槽，分别是缓冲槽、工作槽和溢流槽。
实验时，水流首先进入缓冲槽（可减小水流对工作槽的冲击），当缓冲槽中注满水时，水流便溢出到工作槽。
整个装置的管道都采用铝塑管，以防止阀门生锈。
打开储水箱后的小球阀可排出水箱中的水，另外还可排出空气，以防抽不上水。
2、微型锅炉、纯滞后系统、热电阻本装置采用锅炉进行温度实验，锅炉用不锈钢材料制作，共有四层，从内向外依次是加热层、冷却层、溢流层和纯滞后管道层（盘管长达20米）。
热电阻为Pt100，三线制工作。
温度变送器内部已有内置电源，不能再接外加电源。
系统用2Kw的加热丝进行加热，并采用可控硅移相触发模块（移相触发角与输入电流成正比），本模块输入为4—20mA的标准电流，输出为380V的交流电。
3、液位传感器本装置采用扩散硅压力变送器（不锈钢隔离膜片），标准二线制进行传输，因此工作时需要串接24V电源。
压力变送器通电15分钟后，方可调整零点和量程。
使用的原则是：没通电，不加压；先卸压，再断电。
零点调整：在水箱液位为零时，调整输出电流表的读数为4mA。
满量程调整：在水箱加满水时，调整输出电流表的读数为20mA。
调整的原则是：先调零点，再调满量程，要反复多次调整（满量程调整后会影响零点）。
4、电动调节阀采用德国PS公司生产的PSL 202型智能电动调节阀。
调节阀由220V50HZ电源供电。
工作环境温度为-20—70摄氏度，输入信号为4—20mA的控制信号，输出信号为4—20mA 的阀位信号。
5、变频器采用日本三菱FR-S520变频器，内控为0—50HZ，外控为4—20mA，可通过控制屏上的双掷开关进行切换。
内控：上电时，EXT灯先亮，开关打到内控，Run灯亮，开始内控变频控制水泵。
过程控制实验指导书讲解
过程控制实验指导书授课学时：16课时授课专业：自动化授课教师：姜倩倩目录过程控制实验项目一览表 ............................................................................................ - 1 - 实验一：一阶系统数学模型的建立 ............................................................................ - 2 - 实验二：PID控制器参数自整定............................................................................... - 4 - 实验三水箱液位PID控制........................................................................................ - 8 - 实验四水箱压力的PID调节控制 .......................................................................... - 14 - 实验五串级水位控制系统设计 ............................................................................ - 17 - 实验六前馈-反馈控制系统仿真实验 .................................................................... - 19 - 实验七单片机液位控制系统 .................................................................................. - 22 - 实验八单容液位PLC控制 ...................................................................................... - 25 -过程控制实验项目一览表实验参考书：GK-1型操作说明书.实验指导书实验一：一阶系统数学模型的建立一、实验目的1．熟悉利用计算法建立系统一阶惯性环节加纯迟延的近似数学模型的方法；2．学会利用MATLAB/Simulink对系统建模的方法。
EFPT过程控制实验装置实验指导书
EFPT过程控制实验装置实验指导书EFAT/P过程控制实验装置简介1、实验装置简介2、控制对象：控制对象由⼯艺设备和现场仪表、电⽓负载三部分组成。
2.1 主要⼯艺设备包括：2.1.1 内部4.5KW三相星形连接电热丝，19升的热⽔夹套锅炉。
2.1.2 38升的⾼位溢流⽔箱（产⽣稳定压⼒的⼯艺介质——⽔）。
2.2.3 35升的液位⽔槽和105升的计量⽔槽。
2.1.4 配三相电机的循环⽔泵。
2.1.5 2只电磁阀（⽤于扰动）和28只⼿动球阀。
2.2 现场仪表包括：3、控制对象的图纸和⼿动阀的操作3.1 控制对象⼯艺流程和现场仪表总图总图实线内的图形、⽅框为安装在对象框架内的⼯艺设备及流量、压⼒、液位、温度信号的检测、变送、执⾏单元，虚线⽅框为安装在操作台上的变送、执⾏单元。
本控制对象通过切换22只⼿动阀开关可以组成不同的⼯艺流程。
在流程图表⽰阀半开半关。
删去这些截⽌状态的⼿动阀，就得到了变更后的⼯艺流程。
可⽤简化图的形式表⽰，如过程控制实验装置应⽤资料之⼀所⽰。
4、过程控制操作台4.1 操作台配电操作台⾯板的第⼀层为信号接线板。
接线板的左边是电源配电部分，其右边是从控制对象中传送来的现场仪表信号和电⽓负载。
⾯板的第⼆层和第三层⽤于插⼊实验板。
每层最多插⼊8块实验板。
4.2 信号板上与控制对象连接的现场仪表信号：虚线为可选件。
4.3信号板上与控制对象连接的电⽓负载a)循环⽔泵的三相电机（星形连接）供电端⼦U,V,W。
b)锅炉加热的三相电热丝（星形连接）供电端RL1, RL2, RL3, RN。
c)锅炉夹套加热的单相电热丝供电端⼦RL,RN（可选件）。
d)⾯板上标有“电磁阀”区域中的VD11、VD12端⼦内部已连接到⼀继电器，经继电器控制220V AC供电给电磁阀；同时该区域中标有“OV”（或-24V）端⼦应连接到同⼀⾯板上标有“24VDC”及“OV”端⼦区域的“OV”端⼦。
4.4 实验板简介4.5 使⽤注意事项⽔泵禁⽌空转：必须有⽔流通的情况下，⽔泵才能运转；第⼀次启动前必须将⽔泵注满⽔（在⽔泵上⼝有⼀只螺帽是注⽔⼝）。
过程控制工程实验指导书
过程控制实验指导书（DCS篇）曾慧敏自动化教研室自动化与电子信息学院自动化教研室2015年12月5日前言本实验指导书是根据求是实验室设备-和利时DCS实验装置和A3000过程控制系统的相关内容编写的，可满足《DCS与现场总线》、《过程控制》、《过程控制与仪表》、《计算机控制》、《自动化仪表》等相关课程的实验教学要求。
过程控制通常是指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，它是自动化技术的重要组成部分。
和利时DCS实验装置根据现行教材教学的要求，设置了压力、流量、液位、温度等单回路、串级、比值及前馈等实验。
实验指导书叙述了实验装置的各个仪表的原理、工作情况，实验项目及实验原理。
并讲述了系统的一些硬件的特点和技术指标。
本书试图通过对各实验原理的认识到对实验的实践，使学生对和利时DCS实验装置和系统原理有一个较为深刻的认识。
同时学生可自行设计实验方案，进行综合性、设计性过程控制系统实验的设计、调试、分析，培养学生的独立操作、独立分析问题和解决问题的能力。
若有疏漏，恳请批评指正！目录主要内容 (4)第一部分 A3000设备简介 (6)第二部分基础学习 (9)和利时DCS的应用系统设计内容及步骤 (9)第三部分实验内容 (43)实验一水箱液位控制系统 (43)实验二液位和进口流量串级控制系统 (55)主要内容1、实验总体目标通过实验，巩固掌握DCS课程的讲授内容，使学生对过程控制系统的基本理论及分析方法有一个感性认识和更好地理解，使学生在分析问题与解决问题的能力及实践技能方面有所提高。
2、适用专业自动化和电气自动化专业本科生、研究生3、先修课程控制装置、自动化仪表、计算机控制系统、过程控制系统及DCS与现场总线4、实验课时分配实验环境:和利时MACS和A3000过程控制系统6、实验总体要求（1)、掌握单回路控制系统原理和参数整定方法；(2)、掌握串级控制系统原理和参数整定方法。
过程控制系统实验指导书第二版
过程控制系统实验指导书
引言
浙江求是科教设备有限公司生产的 PCT 系列过程控制实验系统装置，可以非常好地满足过程控制 课程实验的要求。在这套设备由被控对象和控制台组成，通过手动或计算机控制，可以将被控对象 转变成不同特性的过控对象，因此，在此基础上可以进行简单的温度、压力、流量、液位的单回路 控制，而且也可以进行一系例复杂控制系统实验如：变比值控制、Simth 预估控制、解耦控制、三容 液位控制、换热器温度控制等。 一、PCT 系列过程控制实验装置特点:
过程控制实验指导书
第三章 对象特性测试实验第一节 测试对象特性的方法工业过程动态数学模型的表达方式很多，其复杂程度相差悬殊。
对于数学模型，应根据实际应用情况提出适当的要求。
一般说来，用于控制的数学模型并不要求十分准确。
闭环控制本身具有一定的鲁棒性，模型本身的误差可视为干扰，而闭环控制在某种程度上具有自动消除干扰的能力。
实际生产过程的动态特性非常复杂，往往需要作很多近似处理。
有些近似处理需要作线性化处理、降阶处理等，但却能满足控制的要求。
建立数学模型有两个基本方法，即机理法和测试法。
测试法一般只用于建立输入输出模型。
它的特点是把被研究的工业过程视为一个黑匣子，完全从外部特性上测试和描述它的动态性质，因此不需要深入掌握其内部机理。
一、测试法求取传递函数通过简单的测试获得被被控对象的阶跃响应，进一步把它拟合成近似的传递函数，是建立被控对象数学模型简单有效的方法。
用测试法建立被控对象的数学模型，首先要选定模型的结构。
典型的工业过程的传递函数可以取为各种形式，例如：1、 一阶惯性环节加纯延迟 一阶惯性环节的传递函数：1)(+=Ts Ks G 延迟环节的传递函数为：τs )(-=e s G一阶加纯滞后对象的传递函数1)(τs+=-Ts Ke s GtXΔx阶跃信号一阶惯性环节阶跃响应KΔxT图 3.1.1对于有纯滞后的一阶对象，滞后时间可直接由图中测量出纯滞后时间τ。
2、二阶或高阶惯性环节加纯延迟ns1)(Ts )(+=-τKe s G 在确定传递函数的形式后，要对函数中的各个参数与测试的响应曲线进行拟合。
如果阶跃响应是如图3.1.2所示的S 形单调曲线，就可以用一阶惯性加纯延迟对象的传递函数去拟合。
增益K 由输入输出的稳态值直接算出，而τ和T 则可以用作图法确定。
tABpCy y(∞)τT图 3.1.2在曲线的拐点p 作切线，它与时间轴交于A 点，与曲线的稳态渐进线交于B 点。
0A 段的值即为纯滞后时间τ，CB 段的值即为时间常数T ，这样就确定了τ和T 的数值。
过程控制实验指导书修改
1 +
50O 2
-
3 + 250O
4
+
0.2~1V
+ 7
1~5V 5 -
_
EFPT--0102
压力变送器 锅炉液位LT2
+
50O
250O -
电动调节阀 出水M2
A01 阀位
+
+
4~20MA -
-
L
N
13
四、实验方法与内容
（一）实验内容
1、 熟悉单回路、管路连接、以及控制电路连接 2、 手动整定和自动整定 P\I\D 参数；观察 P\I\D 参数变化对系
下 限 报 警 -10 （LOAL） 比例带（P） 40
输入下限显 0 示（diL）
正偏差报警 405 负 偏 差 报 警 405
（DHAL）
（DHAL）
积 分 时 间 20 微 分 时 间 2.0
（I）
（D）
输入上限显 400 输 出 方 式 4
示（dih）
（OPI）
输出下限 0
输 出 上 限 100 通 讯 地 址
A01
+
4~20MA
-
L
阀位
+
N
五、实验内容与方法 （一）实验内容 １、 测试压力变送器的零点和满量程输入时压力变送器的电 压输出，并反复调节调零电位器及量程电位器，使输出满 足零点时 1.000V±20mV 和满量程 400mm 水柱时 5.000V± 20mV ２、 分别输入 50、100、150、200、250、300、350mm 水柱， 记录相应的输出值
下 限 报 警 -10 （LOAL）
单回路控制系统实验(过程控制实验指导书)
单回路控制系统实验单回路控制系统概述实验三单容水箱液位定值控制实验实验四双容水箱液位定值控制实验实验五锅炉内胆静（动）态水温定值控制实验实验三实验项目名称：单容液位定值控制系统实验项目性质：综合型实验所属课程名称：过程控制系统实验计划学时：2学时一、实验目的1．了解单容液位定值控制系统的结构与组成。
2．掌握单容液位定值控制系统调节器参数的整定和投运方法。
3．研究调节器相关参数的变化对系统静、动态性能的影响。
4．了解P、PI、PD和PID四种调节器分别对液位控制的作用。
5．掌握同一控制系统采用不同控制方案的实现过程。
二、实验内容和（原理）要求本实验系统结构图和方框图如图3-4所示。
被控量为中水箱（也可采用上水箱或下水箱）的液位高度，实验要求中水箱的液位稳定在给定值。
将压力传感器LT2检测到的中水箱液位信号作为反馈信号，在与给定量比较后的差值通过调节器控制电动调节阀的开度，以达到控制中水箱液位的目的。
为了实现系统在阶跃给定和阶跃扰动作用下的无静差控制，系统的调节器应为PI或PID控制。
三、实验主要仪器设备和材料1．实验对象及控制屏、SA-11挂件一个、计算机一台、万用表一个；2．SA-12挂件一个、RS485/232转换器一个、通讯线一根；3．SA-44挂件一个、CP5611专用网卡及网线、PC/PPI通讯电缆一根。
四、实验方法、步骤及结果测试本实验选择中水箱作为被控对象。
实验之前先将储水箱中贮足水量，然后将阀门F1-1、F1-2、F1-7、F1-11全开，将中水箱出水阀门F1-10开至适当开度，其余阀门均关闭。
具体实验内容与步骤按二种方案分别叙述。
（一）、智能仪表控制1．按照图3-5连接实验系统。
将“LT2中水箱液位”钮子开关拨到“ON”的位置。
图3-4 中水箱单容液位定值控制系统(a)结构图(b)方框图图3-5 智能仪表控制单容液位定值控制实验接线图2．接通总电源空气开关和钥匙开关，打开24V开关电源，给压力变送器上电，按下启动按钮，合上单相Ⅰ、Ⅲ空气开关，给智能仪表及电动调节阀上电。
过程控制及仪表实验指导书
过程控制及仪表实验指导书过程控制系统及仪表实验指导书潘岩左利长沙理工大学电气与信息工程学院20XX年4月1目录第一章系统概述第二章实验装置介绍一、THJ-3型高级过程控制对象系统实验装置二、THSA-1型过控综合自动化控制系统实验平台三、软件介绍四、实验要求及安全操作规程第三章实验内容实验一、单容自衡水箱液位特性测试实验实验二、双容水箱特性的测试实验实验三、单容液位定值控制系统实验2第一章系统概述THSA-1型过程综合自动化控制系统(Experiment Platform of Process Synthetic automation Control system)THJ-3型高级过程控制对象系统实验装置、THSA-1型综合自动化控制系统实验平台及上位监控PC机三部分组成。
如图1-1所示。
图1-1 THSA-1过程综合自动化控制系统实验平台该套实验装置紧密结合工业现场控制的实际情况，能够对流量、温度、液位、压力等变量实现系统参数辨识，并能够进行单回路控制、串级控制、前馈-反馈控制、滞后控制、比值控制、解耦控制等多种控制实验，是一套集成了自动化仪表技术、计算机技术、自动控制技术、通信技术及现场总线技术等的多功能实验设备。
THSA-1型过程综合自动化控制系统能够为在校学生和相关科研人员提供有力帮助。
学生通过学习，应对传感器特性及零点漂移有初步认识，同时能掌握自动化仪表、变频器、电动调节阀等仪器的规范操作，并能够整定控制系统中相关参数。
这套实验设备综合性强，所涉及的工业生产过程多，所有部件均来自工业现场，严格遵循相关国家标准，具有广泛的可扩展性和后续开发功能，有利于培养学生的独立操作、独立分析问题和解决问题的创新能力.整套实验装置的电源、控制屏均装有漏电保护装置，装置内各种仪表均有可靠的自保护功能，强电接线插头采用封闭式结构，强弱电连接采用不同结构接头，安全可靠。
3第二章实验装置介绍“THSA-1型过控综合自动化控制系统实验平台”是实验控制对象、实验控制台及上位监控PC机三部分组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验系统认知A3000高级过程控制实验系统独创现场系统概念，而不是对象系统。
现场系统包括了实验对象单元、供电系统、传感器、执行器(包括电动调节阀、变频器及调压器)、以及半模拟屏，从而组成了一个只需接受外部标准控制信号的完整、独立的现场环境。
1、A3000特点(1)现场系统通过一个现场控制机柜，集成供电系统、变频器、移相调压器、以及现场继电器，所有驱动电力由现场系统提供。
它仅需通过标准接线端子接收标准控制信号即能完成所有实验功能。
从而实现了现场系统与控制系统完全独立的模块化设计。
(2)现场控制机柜内有工业标准接线端子。
这种标准信号接口可以使现场系统与用户自行选定的DCS系统、PLC系统、DDC系统方便连接，甚至用户自己用单片机组成的系统都可以对现场系统进行控制。
(3)现场系统的设计另外的优势是保证动力线与控制线的电磁干扰隔离。
(4)现场系统的设计保证了控制系统只需要直流低压就可以了，使得系统设计更模块化，更安全、具有更大的扩展性。
A3000-FS现场及系统结构原理图如图2-1，图2-2所示。
图2-1 A3000现场实物图图2-2 A3000现场系统结构图现场系统包括三个水箱，一个大储水箱，一个锅炉，一个工业用板式换热器，两个水泵，大功率加热管，滞后时间可以调整的滞后系统，一个硬件联锁保护系统。
传感器和执行器系统包括5个温度、3个液位、1个压力，1个电磁流量计，1个涡轮流量计，1个电动调节阀，两个电磁阀，2个液位开关。
2、现场系统机柜面板Ø 电源：220V AC单相总电源空开，380V AC三相总电源空开。
Ø 开关：两个两位自锁旋钮开关，分别是加热器电源开关和变频器电源开关。
四个三位自锁旋钮开关，分别是1#、2#电磁阀手自动以及关闭开关。
变频器手自动启动信号以及关闭开关，2#水泵手自动运行以及关闭开关。
Ø 电压表：显示24VDC开关电源的电压值。
Ø 变频器：对于A3000FBS系统，则具有Profibus DP控制端子。
Ø 指示灯：安装有8个指示灯和滞后管系统的两手动调节阀。
分别为单相电，三相电通电指示。
以及两个水泵、两个电磁阀开启时，其状态指示灯分别点亮。
当锅炉内水位低于低限液位开关时，液位开关断开，联锁控制的低限液位指示灯点亮，表明锅炉内液位很低或无液位。
提示禁止对锅炉加热。
往锅炉内注水等到当锅炉内水位达到或超过低限液位开关时，液位开关闭合，联锁控制的低限液位指示灯灭，可以开始对锅炉加热。
当锅炉内水位超过高限液位开关时，液位开关闭合，联锁控制的高限液位指示灯点亮，表明锅炉内液位很高或超过高位限制，应及时把锅炉内液体排出一部分。
3、支路分析现场系统包含两个支路。
支路1有1#水泵，换热器，锅炉，还可以直接注水到三个水箱以及锅炉。
支路2有2#水泵，压力变送器，电动调节阀，三个水箱，还有一路流入换热器进行冷却。
(1)支路1分析支路1包括左边水泵，1#流量计，电磁阀等组成，可以到达任何一个容器，锅炉以及换热器。
水泵可以使用变频器控制流量，电磁阀可能没有。
由于支路1可以与锅炉形成循环水，可以做温度控制实验。
为了保证加热均匀，应该使用动态水，本系统设计了一个水循环回路来达到此目的。
即打开JV304、JV106、XV101，关闭其它阀门(注意JV104)，开启1#水泵，则锅炉内的水通过1#水泵循环起来。
锅炉内有高、低限两个液位开关，可以进行联锁保护。
当锅炉内液位低于低限液位开关时，液位开关打开，使移相调压模块断电，加热器无法开启。
当液位超过它时，液位开关合上，加热器信号连通，因此可以防止加热器干烧。
高限液位开关有两个作用：第一，当锅炉内水温超过温度上限时，通过联锁控制，打开2#电磁阀，注入冷水，使锅炉内温度快速下降；第二，当锅炉内水量超过液位上限时，高限液位开关闭合，通过联锁控制，关闭2#电磁阀，不再注入冷水。
支路1上有一个工业用板式换热器，其冷、热水出口各有一个温度传感器，可以做热量转换实验。
锅炉底部连接有滞后管系统。
打开JV501、JV502，关闭JV503，锅炉内的水只流过第一段滞后管，进入储水箱。
打开JV503，关闭JV502，水流过两段滞后管，即增加了滞后时间。
在滞后管出口装有一个温度传感器，可以做温度滞后实验。
(2)支路2分析支路2包括右边的水泵，2# 流量计，压力变送器，电动调节阀。
可以到达任何一个容器，锅炉以及换热器。
水泵可以使用变频器控制流量，也可以使用电动调节阀，对于小流量使用调节阀比较准确，对于要求快速控制的，则使用变频器比较方便。
支路2有一个电动调节阀，配合三个水箱(各装一个压力变送器)，可以做单容、双容、三容实验，以及液位串级实验、换热器温度串级实验，以及换热器解耦控制实验。
水箱装有压力变送器，测得水箱的压力信号，之后转换为液位信号。
对于流量控制实验，我们可以选择支路2，用电动调节阀作为执行器。
同时启动两个支路的水泵，可以做比值控制实验：将支路1流量固定(用涡轮流量计测量流量值)，设定一个比值系数，用PID控制支路2的流量与支路1成比例。
对于较复杂的前馈-反馈控制实验，设计使用两个支路的多个设备来完成。
以换热器温度－流量前馈反馈实验为例，设备包括：锅炉、换热器、两个水泵、调节阀、涡轮流量计、电磁流量计。
前馈控制部分，通过测量换热器热水入口温度及流量，控制调节阀开度，实现冷水流量控制；反馈控制部分，通过测量换热器热水出口温度，控制调节阀开度，实现冷水流量控制。
实验一单容水箱液位调节阀控制1.1 实验目的了解液位控制的构成环节，调节阀的工作原理，熟悉上位机组态王的组态及通讯。
通过实验，掌握PID参数的整定。
1.2 实验要求1、实验前需熟悉实验的设备装置以及管路构成。
2、熟悉仪表装置，如检测单元、控制单元、执行单元等。
3、用响应曲线法求取PID参数，以4:1标准衰减振荡作为指标，整定出最佳的比例度、积分时间和微分时间。
1.3 实验设备及系统组成1、实验设备：A3000对象系统（1）泵（2）涡轮流量计：（3）变频器：2、系统组成单容下水箱液位PID控制流程图如图3-1所示图3-1 单容下水箱液位调节阀PID单回路控制3、测点清单测点清单如表3-1所示：水介质由泵P102从水箱V104中加压获得压头，经由调节阀FV101进入水箱V103，通过挡板QV16回流至水箱V104而形成水循环；其中，水箱V103的液位由LT103测得，用调节手挡板QV16的开启程度来模拟负载的大小。
本例为定值自动调节系统，FV101为操纵变量，LT103为被控变量，采用PID调节来完成。
需要全打开的手阀：QV102、QV105；需要全关闭的手阀：QV103、QV104、QV107、QV109；挡板开度：QV116 0.5cm。
1.4 操作步骤和调试1、编写控制器算法程序，下装调试；编写测试组态工程，连接控制器，进行联合调试。
2、在现场对象上，选择管路，打开或关闭相应手阀。
3、在控制柜上，将IO面板的下水箱液位输出连接到AI0，IO面板的电动调节阀控制端连到AO0。
（连线时注意正接正，负接负）注意：具体哪个通道连接指定的传感器和执行器依赖于控制器编程。
对于全连好线的系统，例如DCS，则必须安装已经接线的通道来编程。
4、打开设备电源。
启动右边水泵P102和调节阀。
5、启动计算机组态软件，进入实验选择画面选择实验。
启动调节器，设置各项参数，可将调节器的手动控制切换到自动控制。
6、设置比例参数。
观察计算机显示屏上的曲线，待被调参数基本稳定于给定值后，可以开始加干扰测试。
7、待系统稳定后，对系统加扰动信号(在纯比例的基础上加扰动，一般可通过改变设定值实现)。
记录曲线在经过几次波动稳定下来后，系统有稳态误差，并记录余差大小。
8、减小P重复步骤6，观察过渡过程曲线，并记录余差大小。
9、增大P重复步骤6，观察过渡过程曲线，并记录余差大小。
10、选择合适的P，可以得到较满意的过渡过程曲线。
改变设定值(如设定值由50％变为60％)，同样可以得到一条过渡过程曲线。
注意：每当做完一次实验后，必须待系统稳定后再做另一次实验。
11、在比例调节测试的基础上，加入积分作用，即在界面上设置I参数不是特别大的数。
固定比例P值（中等大小），改变PI调节器的积分时间常数值Ti，然后观察加阶跃扰动后被调量的输出波形，并记录不同Ti值时的超调量σp。
12、固定I于某一中间值，然后改变P的大小，观察加扰动后被调量输出的动态波形，据此列表记录不同值Ti下的超调量σp。
13、选择合适的P和Ti值，使系统对阶跃输入扰动的输出响应为一条较满意的过渡过程曲线。
此曲线可通过改变设定值（如设定值由50%变为60%）来获得。
14、在PI调节器控制测试的基础上，再引入适量的微分作用，即把软件界面上设置D参数，然后加上与前面调节时幅值完全相等的扰动，记录系统被控制量响应的动态曲线。
15、选择合适的P、Ti和Td，使系统的输出响应为一条较满意的过渡过程曲线（阶跃输入可由给定值从突变10%左右来实现）。
1.5 实验结果整理实验趋势曲线，记录合适的PID值，写实验报告。
1.6 实验思考控制对象选择正作用还是反作用，为什么？实验二单容水箱液位变频器控制2.1 实验目的了解液位控制的构成环节，变频器的工作原理，熟悉上位机组态王的组态及通讯。
通过实验，掌握PID参数的整定。
2.2 实验要求1、实验前需熟悉实验的设备装置以及管路构成。
2、熟悉仪表装置，如检测单元、控制单元、执行单元等。
3、用响应曲线法求取PID参数，以4:1标准衰减振荡作为指标，整定出最佳的比例度、积分时间和微分时间。
2.3 实验设备及系统组成1、实验设备：A3000对象系统（1）泵：220VAC（2）变频器：工作电源：220VAC，控制信号4-20mA，电压输出0-220VA C。
（3）电动调节阀：工作电源24VAC，控制信号2-10VDC（4）液位传感器：量程为0-50cm,输出信号4-20mA。
2、系统组成单容水箱液位PID控制流程图如图4-1所示图4-1 单容水箱液位变频器PID单回路控制3、测点清单水介质由泵P101从水箱V104中加压获得压头进入水箱V103，通过挡板Q V26回流至水箱V104而形成水循环；其中，水箱V103的液位由LT103测得，用变频器U101输出电源的大小控制泵供水的多少来改变V103液位。
本例为定值自动调节系统，U101为操纵变量，LT103为被控变量，采用PID调节来完成。
需要全打开的手阀：QV111、QV115、QV106。
需要全关闭的手阀：QV103、QV114、QV108、QV110；挡板开度：QV116 0.5cm。
2.4 操作步骤和调试1、编写控制器算法程序，下装调试；编写测试组态工程，连接控制器，进行联合调试。
