拓扑优化算法在结构优化中的应用

拓扑优化算法在结构优化中的应用

拓扑优化算法在结构优化中的应用一、引言随着数字化和自动化技术的快速发展,结构优化的需求越来越强烈。

拓扑优化算法作为一种新兴的结构优化方法,有着广泛的应用前景。

本篇文章将会探讨拓扑优化算法在结构优化中的应用,从算法原理、优化对象、优化过程以及应用案例等方面进行详细探讨。

二、拓扑优化算法原理拓扑优化算法源于拓扑学,其核心思想是通过设计结构的空间形态,来提高结构的性能。

其主要包括以下两种方法:1. 基于布尔运算的方法该方法是将设计空间进行分割,将空间分为有限个区域,并进行布尔运算,以得到规划区域的空间形态。

常用的布尔运算有并、交、差、孔洞等。

2. 基于材料密度分布的方法该方法是将设计空间分割成无数个微观单元,通过控制每个单元的材料密度,来实现结构的优化。

常用的方法有密度过滤、SIMP法等。

三、拓扑优化算法在结构优化中的应用1. 优化对象拓扑优化算法可以用于优化各种结构,包括机械结构、航空航天结构、建筑结构等。

例如,在航空航天结构中,优化的对象可以是飞机机翼的结构;在建筑结构中,优化的对象可以是建筑的整体结构等。

2. 优化目标通过控制拓扑优化算法中的设计变量,可以实现多种目标的优化。

常见的优化目标包括结构的重量、结构的刚度、结构的强度、结构的稳定性等。

3. 优化过程拓扑优化算法的优化过程大都采用自适应元件重分布和单元删除,以得到优化后的结构形态。

其优化过程包括以下几个步骤:(1)定义设计区域。

将结构需要进行优化的区域定义为设计区域。

(2)设置约束条件。

为了实现更加合理的优化,需要在优化过程中加入一些约束条件,如材料性质、设计变量等。

(3)设定初始条件。

在开始优化前需要对初始条件进行设定。

(4)进行优化。

通过不断调整设计变量,实现优化目标。

(5)优化结果分析。

对优化结果进行分析,以验证优化效果。

4. 应用案例1. 飞机机翼的优化在航空航天结构中,机翼是最核心的结构之一。

通过拓扑优化算法对机翼进行优化,可以实现机翼质量的降低、性能的提高。

拓扑优化设计在航空制造领域的应用

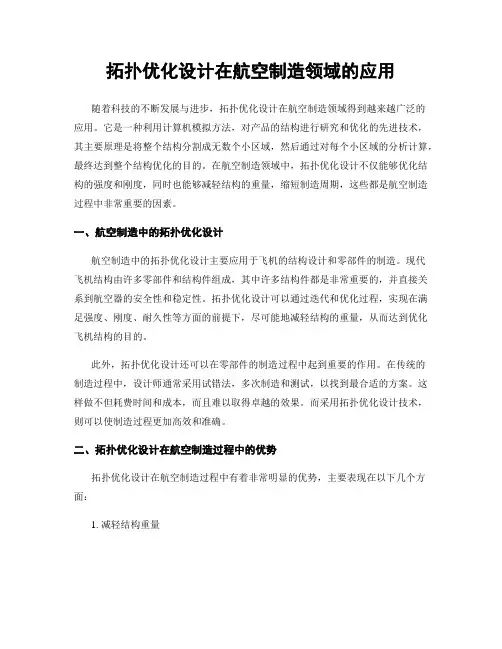

拓扑优化设计在航空制造领域的应用

拓扑优化设计在航空制造领域的应用随着科技的不断发展与进步,拓扑优化设计在航空制造领域得到越来越广泛的应用。

它是一种利用计算机模拟方法,对产品的结构进行研究和优化的先进技术,其主要原理是将整个结构分割成无数个小区域,然后通过对每个小区域的分析计算,最终达到整个结构优化的目的。

在航空制造领域中,拓扑优化设计不仅能够优化结构的强度和刚度,同时也能够减轻结构的重量,缩短制造周期,这些都是航空制造过程中非常重要的因素。

一、航空制造中的拓扑优化设计航空制造中的拓扑优化设计主要应用于飞机的结构设计和零部件的制造。

现代飞机结构由许多零部件和结构件组成,其中许多结构件都是非常重要的,并直接关系到航空器的安全性和稳定性。

拓扑优化设计可以通过迭代和优化过程,实现在满足强度、刚度、耐久性等方面的前提下,尽可能地减轻结构的重量,从而达到优化飞机结构的目的。

此外,拓扑优化设计还可以在零部件的制造过程中起到重要的作用。

在传统的制造过程中,设计师通常采用试错法,多次制造和测试,以找到最合适的方案。

这样做不但耗费时间和成本,而且难以取得卓越的效果。

而采用拓扑优化设计技术,则可以使制造过程更加高效和准确。

二、拓扑优化设计在航空制造过程中的优势拓扑优化设计在航空制造过程中有着非常明显的优势,主要表现在以下几个方面:1. 减轻结构重量航空器的设计中,重量是一个非常重要的因素。

拓扑优化设计可以在满足强度、刚度等要求的情况下,尽可能地减轻结构的重量,从而提高飞机的载荷能力和飞行性能。

2. 提高结构强度和刚度拓扑优化设计可以在一定程度上提高飞机结构的强度和刚度,并且通过拓扑优化,结构件的应力分布更加均匀,结构更加稳定和可靠。

3. 缩短制造周期拓扑优化设计可以通过计算机模拟,快速得出最佳的结构设计方案,从而缩短制造周期,加快生产进度。

4. 减少生产成本采用拓扑优化设计,可以考虑并充分利用材料的力学性能,尽可能地减少材料的损耗,从而减少生产成本。

机械设计中的结构拓扑优化研究

机械设计中的结构拓扑优化研究

机械设计中的结构拓扑优化研究随着科技的发展和制造技术的不断进步,机械设计领域对于结构的要求也越来越高。

为了提高机械结构的性能和强度,结构优化成为了一个研究的热点。

在结构优化中,结构拓扑优化是一个重要的研究方向。

本文将从机械设计中的结构拓扑优化入手,介绍其背景和目的,并探讨该领域的研究现状和未来发展方向。

一、背景和目的结构拓扑优化是一种通过重新分配材料和空间来改善结构性能的方法。

在机械设计中,结构的优化可以帮助设计师提高产品的性能、减少材料消耗和成本,并且可以降低产品的重量。

传统的结构设计方法通常由设计师凭经验和感觉完成,这种方法存在很多主观因素,很难保证设计方案的最佳性。

因此,研究者开始探索使用优化算法和计算机模拟来辅助结构设计。

结构拓扑优化是其中一种重要的方法。

通过结构拓扑优化,设计者可以优化结构的拓扑形状,从而最大限度地减少结构的重量和材料消耗,同时确保结构的强度和刚度。

在固定工作载荷下,旨在找到满足设计要求的最佳结构形状,是结构拓扑优化的目标。

二、研究现状目前,结构拓扑优化已经成为机械设计领域的一个研究热点。

研究者们通过数值模拟和优化算法,探索不同的拓扑形状,寻找最优解。

常见的优化算法包括遗传算法、粒子群算法、模拟退火算法等。

这些算法可以通过迭代优化来得到最优解,但是也面临着计算时间长、计算复杂度高等问题。

同时,研究者们也在不同领域开展了很多案例研究。

例如,有人研究了航空航天领域的机翼结构优化,通过改变翼梁的拓扑形状和布局,减少了结构的重量,并提高了结构的强度和稳定性。

还有人在汽车工业领域进行了车身结构的优化,通过重新设计车身的拓扑形状,实现了轻量化和节能减排的目标。

然而,结构拓扑优化的研究还面临一些挑战。

首先,计算方法和算法需要进一步改进,以提高计算效率和精确度。

其次,结构的优化目标需要根据不同的应用领域和要求进行调整,如考虑多种性能指标的多目标优化问题。

最后,实际制造和成本因素也需要考虑,以确保优化设计的可行性和经济性。

结构拓扑优化设计综述

结构拓扑优化设计综述

结构拓扑优化设计综述一、本文概述随着科技的不断进步和工程领域的深入发展,结构拓扑优化设计作为现代设计理论的重要分支,其在航空航天、汽车制造、建筑工程等诸多领域的应用日益广泛。

结构拓扑优化设计旨在通过改变结构的内部布局和连接方式,实现结构在承受外部载荷时的最优性能,包括强度、刚度、稳定性、轻量化等多个方面。

本文旨在对结构拓扑优化设计的理论、方法及其在各领域的应用进行系统的综述,以期为该领域的进一步研究和发展提供参考和借鉴。

本文将回顾结构拓扑优化设计的发展历程,介绍其从最初的试错法到现代数学规划法、智能优化算法等的发展历程,并分析各种方法的优缺点和适用范围。

本文将重点介绍目前结构拓扑优化设计中的主流方法,包括基于梯度的方法、启发式算法、元胞自动机方法、水平集方法等,并详细阐述这些方法的原理、实现步骤和应用案例。

本文还将探讨结构拓扑优化设计中的关键问题,如多目标优化、约束处理、计算效率等,并提出相应的解决方案。

本文将结合具体的工程案例,分析结构拓扑优化设计在实际工程中的应用情况,展望其未来的发展趋势和应用前景。

通过本文的综述,读者可以对结构拓扑优化设计有一个全面、深入的了解,为相关领域的研究和实践提供有益的参考。

二、拓扑优化设计的理论基础拓扑优化设计是一种高效的设计方法,它旨在优化结构的拓扑构型,以达到最佳的力学性能和经济效益。

这一设计方法的理论基础主要源于数学优化理论、有限元分析和计算力学。

数学优化理论为拓扑优化设计提供了框架和算法。

它包括了线性规划、整数规划、非线性规划等多种优化方法。

这些方法可以帮助设计者在满足一定约束条件下,寻求目标函数的最优解。

在拓扑优化设计中,目标函数通常是结构的某种性能指标,如质量、刚度、强度等,而约束条件则可能是结构的制造工艺、材料属性、边界条件等。

有限元分析是拓扑优化设计的核心工具。

它通过将连续体离散化为一系列有限大小的单元,利用单元之间的连接关系,模拟结构的整体行为。

结构优化设计国内外研究现状

结构优化设计国内外研究现状

结构优化设计国内外研究现状结构优化设计是一种通过改变结构的几何参数、材料和组织形态等方式,以提高机械结构性能的方法。

在国内外研究领域,结构优化设计得到了广泛关注和研究。

本文将从国内外研究的现状、研究方法、应用领域等方面进行介绍。

一、国内研究现状国内对结构优化设计的研究起步较晚,但近年来取得了显著进展。

在研究方法方面,国内学者主要应用数值优化方法,如有限元法、遗传算法、神经网络等,以提高结构的性能和效率。

在应用领域方面,国内研究主要集中在航空航天、汽车工程、建筑设计等领域,以满足复杂工程环境下的结构需求。

国外在结构优化设计方面的研究相对较早,并取得了丰硕的成果。

在研究方法方面,国外学者除了应用数值优化方法外,还注重开发新的优化算法。

例如,拓扑优化方法可以通过改变结构的拓扑形态来优化结构的性能。

在应用领域方面,国外研究领域广泛,包括航空航天、汽车工程、船舶工程、能源工程等。

三、研究方法结构优化设计的研究方法有多种,常用的方法包括有限元法、遗传算法、神经网络等。

其中,有限元法是一种通过将复杂结构离散化为简单的有限元单元,利用材料力学和结构力学的基本原理来分析结构的方法。

遗传算法是一种通过模拟生物进化过程中的自然选择和遗传机制,寻找最优解的方法。

神经网络是一种通过模拟人类神经系统的工作原理,实现数据处理和优化的方法。

四、应用领域结构优化设计在各种应用领域都具有广泛的应用价值。

在航空航天领域,结构优化设计可以通过改变飞机的机翼和机体结构,提高飞行速度、稳定性和燃油效率。

在汽车工程领域,结构优化设计可以改变车身结构、制动系统和悬挂系统,提高车辆的强度、刚度和安全性。

在建筑设计领域,结构优化设计可以改变建筑的支撑结构和材料,提高建筑的抗震性和自然通风效果。

国外拓扑优化现状分析报告

国外拓扑优化现状分析报告

国外拓扑优化现状分析报告引言拓扑优化是一种应用于工程设计的方法,通过优化结构的形状和连接方式,使得结构在满足一定约束条件下,具有更好的性能。

拓扑优化可以用于各种领域,如机械工程、航空航天工程和建筑工程等。

本报告旨在对国外拓扑优化领域的现状进行分析,并总结其应用和发展趋势。

主体1. 拓扑优化方法国外的拓扑优化方法主要有以下几种:1.1. TOPOLOGY OPTIMIZATION拓扑优化是最常用的一种方法,它通过改变结构的形状和连接方式,使得结构在满足一定约束条件下,具有更好的性能。

拓扑优化方法通常基于有限元分析和优化算法,可以得到最优的结构形态。

1.2. SHAPE OPTIMIZATION拓扑优化方法主要关注结构的形状,而形状优化方法则更加关注结构的精细细节。

形状优化方法通过改变结构的曲线和曲面形状,来改善结构的性能。

1.3. SIZE OPTIMIZATION尺寸优化方法是一种改变结构尺寸的方法,通过改变结构的尺寸参数,来改善结构的性能。

尺寸优化方法可以用于改变结构的刚度、强度和振动特性。

2. 拓扑优化应用领域国外的拓扑优化方法已经广泛应用于各个领域,如机械工程、航空航天工程和建筑工程等。

以下是几个拓扑优化应用的典型领域:2.1. 空间结构优化拓扑优化方法可以用于设计具有高刚度和轻质量的空间结构。

通过优化结构的形状和连接方式,可以在满足约束条件的前提下,最大限度地提高结构的刚度和强度。

2.2. 多物理场耦合优化拓扑优化方法可以用于处理多物理场耦合的问题,如结构声学优化和结构热优化。

通过优化结构的形状和连接方式,可以最大限度地改善结构的声学和热性能。

2.3. 材料优化拓扑优化方法可以用于优化材料的性能。

通过优化结构的形状和连接方式,可以改善材料的强度、硬度和韧性等性能。

3. 拓扑优化发展趋势国外拓扑优化领域的发展趋势主要有以下几个方面:3.1. 算法改进目前,拓扑优化方法的计算效率还有待提升。

结构拓扑优化的发展现状及未来

结构拓扑优化的发展现状及未来

结构拓扑优化的发展现状及未来王超中国北方车辆研究所一、历史及发展概况结构拓扑优化是近20年来从结构优化研究中派生出来的新分支,它在计算结构力学中已经被认为是最富挑战性的一类研究工作。

目前有关结构拓扑优化的工程应用研究还很不成熟,在国外处在发展的初期,尤其在国内尚属于起步阶段。

1904 年Michell在桁架理论中首次提出了拓扑优化的概念。

自1964 年Dorn等人提出基结构法,将数值方法引入拓扑优化领域,拓扑优化研究开始活跃。

20 世纪80 年代初,程耿东和N. Olhoff在弹性板的最优厚度分布研究中首次将最优拓扑问题转化为尺寸优化问题,他们开创性的工作引起了众多学者的研究兴趣。

1988年Bendsoe和Kikuchi发表的基于均匀化理论的结构拓扑优化设计,开创了连续体结构拓扑优化设计研究的新局面。

1993年Xie.Y.M和Steven.G.P 提出了渐进结构优化法。

1999年Bendsoe和Sigmund证实了变密度法物理意义的存在性。

2002 年罗鹰等提出三角网格进化法,该方法在优化过程中实现了退化和进化的统一,提高了优化效率。

二、拓扑优化的工程背景及基本原理通常把结构优化按设计变量的类型划分成三个层次:结构尺寸优化、形状优化和拓扑优化。

尺寸优化和形状优化已得到充分的发展,但它们存在着不能变更结构拓扑的缺陷。

在这样的背景下,人们开始研究拓扑优化。

拓扑优化的基本思想是将寻求结构的最优拓扑问题转化为在给定的设计区域内寻求最优材料的分布问题。

寻求一个最佳的拓扑结构形式有两种基本的原理:一种是退化原理,另一种是进化原理。

退化原理的基本思想是在优化前将结构所有可能杆单元或所有材料都加上,然后构造适当的优化模型,通过一定的优化方法逐步删减那些不必要的结构元素,直至最终得到一个最优化的拓扑结构形式。

进化原理的基本思想是把适者生存的生物进化论思想引入结构拓扑优化,它通过模拟适者生存、物竞天择、优胜劣汰等自然机理来获得最优的拓扑结构。

机械结构的拓扑优化与形状优化

机械结构的拓扑优化与形状优化

机械结构的拓扑优化与形状优化近年来,随着计算机技术的不断发展,机械结构的优化设计成为了一个热门的研究领域。

在优化设计中,拓扑优化与形状优化被广泛应用于机械结构的设计过程中,以提高其性能和效率。

本文将探讨机械结构的拓扑优化与形状优化的原理、应用以及未来发展方向。

拓扑优化是一种在给定的载荷和约束条件下,通过削减/保留材料的方式,使得结构在指定的性能要求下达到最优的设计方法。

通过对结构中的无效材料进行削减或者改变,拓扑优化能显著减少结构的重量,提高结构的刚度和承载能力。

拓扑优化侧重于寻找结构的最佳材料布局,一般通过数学模型和数值计算方法进行求解。

形状优化则是在给定的材料分布条件下,通过改变结构的外形来优化结构的性能和效率。

与拓扑优化相比,形状优化更关注结构的几何形状。

形状优化可以通过改变结构的几何特征,如截面形状、角度和半径等,来改善结构的刚度、稳定性和动力学性能。

形状优化借助于数学建模和计算机仿真,能够快速找到结构的最优形状。

拓扑优化与形状优化在实际工程中的应用非常广泛。

它们可以用于设计各种机械结构,如飞机翼、汽车车身和桥梁等。

通过拓扑优化,可以大幅降低结构的重量,节约材料成本,并提高结构的性能。

形状优化则能够改善结构的外形,使其更符合实际应用的需求,提高结构的稳定性和可靠性。

然而,机械结构的拓扑优化与形状优化仍然存在一些挑战和限制。

首先,优化算法的选择和性能评估对于优化结果的准确性和可靠性至关重要。

目前,虽然有许多优化算法可供选择,但仍然需要更精确和高效的算法来解决复杂的结构优化问题。

其次,机械结构的优化需要大量的计算资源,包括计算机硬件和软件。

因此,优化过程需要耗费大量的时间和成本。

最后,结构的优化设计需要综合考虑多个因素,如材料的特性、制造工艺的限制和实际应用环境等。

这就需要优化设计者具备丰富的经验和专业知识,才能做出合理和可行的优化方案。

未来,机械结构的拓扑优化与形状优化将朝着更加智能化和高效化的方向发展。

连续体结构拓扑优化方法及存在问题分析

连续体结构拓扑优化方法及存在问题分析

连续体结构拓扑优化方法及存在问题分析文章深入分析国内外连续体结构拓扑优化的研究现状,介绍了拓扑优化方法的发展及实现过程中存在的问题。

对比分析了均匀化方法,渐进结构优化法,变密度法的优缺点。

研究了连续体结构拓扑优化中数值不稳定的原因,重点讨论了灰度单位,棋盘格式,网格依赖关系的数值不稳定现象,并针对每一种数值不稳定现象提出了相应的解决办法。

2.1.灰度单位灰度单位是在优化结构中大量存在密度介于0-l之间的单元,导致优化结果难以确切的给出拓扑构型,从而使优化结果难以在工程实际中应用。

存在灰度单位的根本原因是连续模型同原离散模型的逼近问题,灰度单位主要存在于SIMP等变密度法中,两种主要解决办法:(1)加大SIMP模型中的惩罚因子,随着惩罚因子的增大,使设计变量的值越来越接近于拓扑优化特征函数期望的值。

(2)滤波半径过大会产生灰度单位,合理确定滤波半径的值,可以抑制灰度单位的生成。

2.2.棋盘格式棋盘格式是指结构优化过程中单元材质密度周期性高低分布,拓扑呈现为黑白相间,如同棋盘。

Bendsoe认为,棋盘格式的出现与优化问题解的存在和有限元近似的收敛性密切相关,是连续问题的解以弱收敛方式逼近原离散问题的真实解时出现的一种现象。

为了获得清晰的图形,一些解决的方法如:(1)灵敏度过滤技术(2)采用较为稳定的有限元模式,改变优化目标函数的泛函,使优化过程趋于顺畅。

(3)Kikuchi等提出使用“超参元”,可以在一定程度上抑制棋盘格。

2.3.网格依赖关系网格依赖关系是指拓扑优化计算结果与计算区域的网格密度有关,选择不同的网格密度,可能会产生不同的优化结果,且随着网格的剖分密度增加,优化结果的几何复杂性增加,几何尺寸逐步减小。

网格依赖关系使得计算结果的可制造性下降。

文章对拓扑优化的方法、优化时存在的问题及解决问题办法进行了分析。

分析表明,拓扑优化设计的理论和技术需要进一步发展。

在应用研究中不断拓展和延伸优化研究的广度和深度,将是拓扑优化研究工作的必然发展方向。

机械结构的拓扑优化设计与性能改进

机械结构的拓扑优化设计与性能改进

机械结构的拓扑优化设计与性能改进导言机械结构的拓扑优化设计与性能改进是现代工程领域的重要研究方向,其目的是通过重新设计材料的布局和形态,提高结构的强度、刚度、耐久性和重量等性能指标。

该领域的研究不仅能够提高机械结构的工作效率和可靠性,还有助于减少材料的使用量,提高生产效率。

本文将介绍机械结构拓扑优化设计的原理和方法,并探讨如何通过该方法改进结构的性能。

第一部分拓扑优化设计的原理与方法1.1 拓扑优化设计的基本原理拓扑优化设计是一种基于连续介质力学和优化理论的设计方法,通过调整材料的布局和形态,使结构在受到外力的情况下达到最佳的结构性能。

其基本原理是在给定的设计空间内,利用某种性能指标作为目标函数,通过对设计变量的优化,找到最优的材料布局和形态。

1.2 拓扑优化设计的方法拓扑优化设计的方法主要包括参数化建模、约束条件的制定、优化算法和结果的验证等步骤。

首先,需要对机械结构进行参数化建模,将其抽象为一个或多个设计变量,然后确定性能指标和约束条件,例如最小重量和最大刚度等。

接下来,通过优化算法进行求解,常用的方法包括遗传算法、蚁群算法和粒子群算法等。

最后,对优化结果进行验证和评估,确保其满足设计要求。

第二部分拓扑优化设计在机械结构中的应用2.1 拓扑优化设计在桥梁结构中的应用桥梁结构是机械结构中常见的重要组成部分,其性能直接关系到交通运输的安全和效率。

利用拓扑优化设计方法可以改善桥梁结构的受力性能和耐久性。

通过对结构进行重新布局和形态优化,可以减少结构的应力集中和疲劳损伤,提高其承载能力和使用寿命。

2.2 拓扑优化设计在飞机结构中的应用飞机结构是机械结构中对强度、轻量化和抗疲劳性能要求较高的一类结构。

拓扑优化设计方法可以在保证结构强度和安全性的前提下,最大程度地减少结构的重量。

通过调整材料的布局和形态,可以优化飞机结构的刚度分布和应力传递路径,从而提高其整体性能。

2.3 拓扑优化设计在机械装备中的应用在各种机械装备中,如发动机、机床和机器人等,拓扑优化设计方法被广泛应用于提高性能和效率。

拓扑优化——精选推荐

拓扑优化——精选推荐

拓扑优化结构拓扑优化设计现状及前景⽬前, 最优化设计理论和⽅法在机械结构设计中得到了深⼊的研究和⼴泛的应⽤。

所谓优化设计就是根据具体的实际问题建⽴其优化设计的数学模型, 并采⽤⼀定的最优化⽅法寻找既满⾜约束条件⼜使⽬标函数最优的设计⽅案。

根据优化问题的初始设计条件, ⽬前结构优化技术有四⼤领域: 1) 尺⼨优化; 2) 形状优化; 3) 拓扑与布局优化; 4) 结构类型优化。

结构尺⼨优化是在结构的拓扑确定的前提下, ⾸先⽤少量尺⼨对结构的某些变动进⾏表达, 如桁架各单元的横截⾯尺⼨、某些节点位置的变动等, 然后在此基础上建⽴基于这些尺⼨参数的数学模型并采⽤优化⽅法对该模型进⾏求解得到最优的尺⼨参数。

在尺⼨优化设计中, 不改变结构的拓扑形态和边界形状, 只是对特定的尺⼨进⾏调整, 相当于在设计初始条件中就增加了拓扑形态的约束。

⽽结构最初始的拓扑形态和边界形状必须由设计者根据经验或实验确定, ⽽不能保证这些最初的设计是最优的, 所以最后得到的并不是全局最优的结果。

结构形状优化是指在给定的结构拓扑前提下, 通过调整结构内外边界形状来改善结构的性能。

以轴对称零件的圆⾓过渡形状设计的例⼦。

形状设计对边界形状的改变没有约束,和尺⼨优化相⽐其初始的条件得到了⼀定的放宽,应⽤的范围也得到了进⼀步的扩展。

拓扑优化设计是在给定材料品质和设计域内,通过优化设计⽅法可得到满⾜约束条件⼜使⽬标函数最优的结构布局形式及构件尺⼨。

拓扑设计的初始约束条件更少, 设计者只需要提出设计域⽽不需要知道具体的结构拓扑形态。

拓扑设计⽅法是⼀种创新性的设计⽅法, 能为我们提供⼀些新颖的结构拓扑。

⽬前, 拓扑设计理论在柔性受⼒结构、MEMS 器件及其它柔性微操作机构的设计中得到了⼴泛的研究。

结构拓扑优化的发展概况结构拓扑优化包括离散结构的拓扑优化和连续变量结构的拓扑优化。

近10 年来, 结构拓扑优化设计虽然取得了⼀些进展, 但⼤部分是针对连续变量的, 关于离散变量的研究为数甚少。

机械结构拓扑优化设计研究现状及其发展趋势

机械结构拓扑优化设计研究现状及其发展趋势

机械结构拓扑优化设计研究现状及其发展趋势摘要:随着现代科学技术的发展,市场产品竞争也越来越激烈,产品品种的换代速度加快,产品的复杂性在不断增加。

所以产品生产正在以小批量、多品种的生产方式取代过去的单一品种大批量生产方式。

而这种生产方式,肯定会缩短产品的生产周期,产品的成本也会降低,产品提高市场的占有率和竞争力也会提高。

所以在机械结构设计中采用优化设计是满足市场竞争的需要。

关键词:机械结构拓扑;现状;发展趋势引言机械产品应用范围相对较广,为确保机械产品在我国日常生活及企业从生产中得到有效应用,实施优化设计十分必要。

目前我国已经针对机械结构优化设计进行了研究,并取得一定成果,主要表现在船舶行业、焊工航天以及汽车行业等。

机械结构的优化设计可有效提高其产品性能并增加其自身市场竞争力,对其市场发展起重要作用。

1.机械结构优化设计随着科学技术的发展,机械产品更新换代的速度越来越快。

过去,机械产品主要是大批量生产,产品相对单一。

目前采用的是小批量加工方式,以保证产品的多样性。

为了保证生产企业的利润,必须在保证质量的前提下,缩短生产周期,降低生产成本。

优化设计能够达到上述目标,在一定程度上缩短了生产时间,降低了成本,有效地抢占了市场。

机械结构优化设计已广泛应用于造船、运输、航空航天、冶金、纺织、建筑等领域。

机械结构优化设计流程主要包括:(1)针对所优化机械产品尽心目标函数优化设计,可确保机械产品相关技术指标符合优化要求。

(2)设计机械产品优化函数变量,变量设计包括机械产品长度、厚度以及弧度等相关结构参数。

(3)对机械产品优化设计约束条件进行设定,对计算过程中各项变量浮动范围进行限定。

(4)通过以上步骤得出多种优化设计方案,分别对不同方案进行评价,根据机械结构优化设计需求选择最佳方案实施。

2.机械结构拓扑优化设计常用方法(1)均匀化方法常用的连续结构拓扑优化设计方法主要有均匀化方法、变密度方法、水平集方法以及进化结构优化方法等。

拓扑优化设计及其在工程领域中的应用

拓扑优化设计及其在工程领域中的应用

拓扑优化设计及其在工程领域中的应用随着先进制造技术和计算机技术的不断发展,拓扑优化设计成为了一种十分重要且被广泛关注的工程设计方法。

拓扑优化设计不仅可以在设计中实现优化,提高产品性能和效率,同时还可以缩短生产周期,降低生产成本。

所以,拓扑优化设计在工程领域中具有广泛的应用前景。

下文将围绕着拓扑优化设计及其在工程领域中的应用展开探讨。

一、拓扑优化设计的定义及发展拓扑优化设计是根据材料力学和有限元解析模型建立的优化模型,将设计对象剖分为很多个小的单元体,并在这些单元体内进行优化,以实现在整个结构中有效的空间分配和质量分配。

通过拓扑优化的方式,可以优化设计对象的形状、尺寸以及拓扑结构。

拓扑优化设计的诞生可以追溯到20世纪80年代早期,当时,有限元法等计算机辅助设计技术开始应用于工程设计,使得拓扑优化设计的实施成为了可能。

经过几十年的不断研究和实践,拓扑优化设计方法逐渐得到了广泛的应用,并在科学、工程和跨学科领域等方面发挥了重要作用。

二、拓扑优化设计在工程领域中的应用1、汽车工业领域中的应用在汽车工业中,对于汽车车身结构的设计,拓扑优化设计可以实现在不影响强度、稳定性和结构刚度的情况下,减少车身的重量、降低油耗。

同时,在设计轮胎、刹车等零部件时,利用拓扑优化设计,可以使这些部件结构更加合理,降低制造成本,提高零部件的使用寿命和性能。

2、航空航天领域中的应用在航空航天领域中,机身结构需要同时满足强度、刚度、轻量化、减少疲劳等多种要求。

利用拓扑优化设计方法,可以快速地针对变化的载荷和疲劳情况进行优化,实现高效的结构设计。

3、建筑工程领域中的应用在建筑设计中,需要考虑的因素很多,例如建筑的风险鉴别等级、抗震等级、隔声等级等等。

利用拓扑优化设计,可以优化建筑结构,并使其更加符合相关设计规范和要求,提高建筑的使用寿命和安全性。

三、未来展望随着拓扑优化设计在工程领域的广泛应用,它的发展前景十分广阔。

未来,随着计算机技术和材料科学的不断发展,拓扑优化设计其应用范围将不断扩大,并逐渐实现完全自动化,从而实现更高效的工程设计。

机械结构拓扑优化研究

机械结构拓扑优化研究

机械结构拓扑优化研究在现代工程设计中,机械结构的性能和效能是至关重要的。

为了满足不同的工程需求,提高机械结构的性能,研究人员一直在不断探索新的设计方法和优化技术。

机械结构拓扑优化便是其中一种重要的研究方向,通过改变机械结构的拓扑形态,在保持结构强度和稳定性的同时,实现结构的轻量化和性能提升。

一、机械结构拓扑优化的基本原理和方法机械结构拓扑优化的基本原理是通过改变结构的材料分布来优化结构的性能。

在拓扑优化中,结构被描述为一个连续介质,通过调整材料在不同位置的分布来实现结构的性能优化。

拓扑优化的最终目标是找到一个最佳的材料分布,以满足结构的强度、刚度、重量等性能指标。

在机械结构拓扑优化中,常用的方法包括密度法和演化法。

密度法是一种基于材料密度的优化方法,通过将结构分割成一个个细小的单元,并在每个单元中定义一个密度变量,来控制材料的存在与否。

通过迭代计算,不断更新密度变量,最终得到一个最佳的材料分布。

而演化法则是一种基于遗传算法的优化方法,通过模拟自然界进化过程,利用自然选择的原理筛选出较优的结构,从而实现结构的优化。

二、机械结构拓扑优化的应用领域机械结构拓扑优化的研究涉及广泛,应用范围十分广泛。

以下分别从航空航天、汽车工程和建筑工程等三个方面介绍其应用领域。

1. 航空航天领域在航空航天领域,机械结构的重量和强度对飞行器的性能影响巨大。

拓扑优化可以帮助设计师轻量化结构,降低构件重量,提高飞行器的载荷能力和燃油效率。

例如,在飞机机翼设计中,通过拓扑优化调整结构的材料分布,可以减少结构的重量,提高边缘效应和抗扭能力。

2. 汽车工程领域在汽车工程领域,车身结构的优化是提高汽车性能和汽车安全的关键。

拓扑优化可以帮助设计师优化车身结构的刚度和轻量化。

例如,在车身横梁的设计中,通过拓扑优化调整横梁的材料分布,可以实现结构的轻量化,提高车身刚度和抗扭能力。

3. 建筑工程领域在建筑工程领域,结构的稳定性和安全性是设计的关键要素。

结构拓扑优化在建筑领域的应用综述

结构拓扑优化在建筑领域的应用综述

结构拓扑优化在建筑领域的应用综述摘要:结构拓扑优化是一种寻找最佳材料分布的方法,以在给定的设计约束下实现某些性能指标的优化。

本综述论文旨在探讨结构拓扑优化在建筑领域的应用及其影响。

首先,我们简要回顾了拓扑优化的基本原理和方法,如梯度下降法、水平集法和SIMP方法等。

接下来,我们深入讨论了拓扑优化在建筑结构设计中的应用,包括建筑物的主体结构、楼梯、墙体和桥梁等。

我们还探讨了拓扑优化如何提高建筑物的耐久性、节能性能和减轻结构重量。

最后,我们展望了结构拓扑优化在建筑领域的未来发展趋势和挑战。

关键词:拓扑优化、建筑结构、设计方法、应用、耐久性、节能0引言本文将对结构拓扑优化在建筑领域的应用进行综述,重点介绍拓扑优化方法及其在建筑物主体结构设计、桥梁结构设计和墙体设计等方面的应用。

同时,探讨结构拓扑优化在建筑领域的未来发展趋势和挑战,以期为相关领域的研究和应用提供参考。

1结构拓扑优化的基本原理和方法1.1 SIMP方法SIMP(Solid Isotropic Material with Penalization)方法是一种广泛应用于结构拓扑优化的方法。

这个方法最早由Ole Sigmund和Klaus Svanberg在1990年代初提出[1]。

SIMP方法是基于材料密度的优化方法,其核心思想是通过对结构中每个元素的材料密度进行优化,以达到目标函数的最优化。

1.2 ESO方法ESO(Evolutionary Structural Optimization)方法是一种直观且有效的结构拓扑优化技术。

这种方法最早是由Michael P. Bendsoe和Niels Olhoff于1991年提出的[2],与SIMP方法相比,ESO方法的基本思路更加简单直接,它是基于结构演化过程的优化思想。

1.3 BESO方法BESO(Bi-directional Evolutionary Structural Optimization)方法是一种结构拓扑优化技术,它综合了ESO(Evolutionary Structural Optimization)方法的优点,并进一步拓展了优化过程。

建筑结构发展现状与未来发展趋势

建筑结构发展现状与未来发展趋势

建筑结构发展现状与未来发展趋势引言概述:建筑结构是建筑物的骨架,承担着支撑和保护建筑的重要功能。

随着科技的不断进步和社会的发展,建筑结构也在不断演变和发展。

本文将探讨建筑结构的现状以及未来的发展趋势。

一、现状1.1 材料多样化:现代建筑结构材料种类繁多,包括混凝土、钢结构、玻璃等,使得建筑结构更加多样化。

1.2 结构优化:通过计算机模拟和优化设计,建筑结构在强度和稳定性方面得到了进一步提升。

1.3 绿色环保:越来越多的建筑结构采用可再生材料和节能设计,致力于减少对环境的影响。

二、未来发展趋势2.1 智能化:未来建筑结构将更加智能化,通过传感器和控制系统实现对建筑结构的实时监测和调控。

2.2 高度化:随着城市化进程的加快,建筑结构将朝着更高更密集的方向发展,挑战着结构的稳定性和安全性。

2.3 可持续性:未来建筑结构将更加注重可持续性发展,采用更环保的材料和设计理念,实现建筑与环境的和谐共生。

三、技术创新3.1 3D打印技术:3D打印技术的应用将为建筑结构带来革命性的变革,实现更加复杂和个性化的设计。

3.2 纳米技术:纳米技术的发展将为建筑结构提供更加轻量和高强度的材料,推动建筑结构的创新。

3.3 虚拟现实:虚拟现实技术的应用将使得建筑结构的设计和施工更加高效和精确,提高建筑质量和安全性。

四、设计理念4.1 可变形结构:可变形结构的设计理念将为建筑带来更加灵活和多变的外观,适应不同的功能和环境需求。

4.2 生态建筑:生态建筑的设计理念将更加注重与自然环境的融合,实现建筑与自然的和谐共生。

4.3 可持续发展:可持续发展的设计理念将引领建筑结构走向更加环保和节能的方向,实现建筑与环境的可持续发展。

五、挑战与机遇5.1 挑战:建筑结构在面临更高、更大、更复杂的建筑需求时,将面临更大的挑战,如结构稳定性、安全性等。

5.2 机遇:随着科技的不断发展和创新,建筑结构将迎来更多的机遇,如智能化、绿色化等。

5.3 发展:建筑结构的发展离不开技术创新和设计理念的引领,只有不断创新和进步,才能适应未来的发展趋势。

结构优化设计的综述与发展

结构优化设计的综述与发展

结构优化设计的综述与发展摘要:结构优化设计,就是在计算机技术等高科技手段的支持下,为了提升机械产品的性能、工作效率,延长机械产品的工作寿命,对机械产品的尺寸、形状、拓扑结构和动态性能进行优化的过程。

这是机械行业发展的必然要求,也是信息时代的必然要求。

结构优化设计,必须在保证机械产品满足工作需要的前提下,通过科学的计算来实行.文章将简单对结构优化设计的发展状况进行介绍,列举几种优化设计方法,以及讨论未来优化的发展情况。

关键词:结构优化设计发展优化设计方法1 结构优化设计结构优化简单来说就是在满足一定的约束条件下,通过改变结构的设计参数,以达到节约原材料或提高结构性能的目的。

结构优化设计通常是指在给定结构外形,给定结构各元件的材料和相关载荷及整个结构的强度、刚度、工艺等要求的条件下,对结构进行整体和元件优化设计。

结构优化设计一般由设计变量、约束条件和目标函数三要素组成。

评价设计优、劣的标准,在优化设计中称为目标函数;结构设计中以变量形式参与的称为设计变量;设计时应遵守的几何、刚度、强度、稳定性等条件称为约束条件,而设计变量、约束函数与目标函数一起构成了优化设计的数学模型。

结构优化的目的是让设计的结构利用材料更经济、受力分布更合理.结构优化设计根据设计变量选取的不同可以分为截面(尺寸)优化、形状优化、拓扑优化三个层次。

尺寸优化是选取结构元件的几何尺寸作为设计变量,例如,杆元截面积、板元的厚度等等[1]。

而形状优化是选取结构的内部形状或者是节点位置作为设计变量。

拓扑优化就是选取结构元件的有无作为设计变量,为0-1型逻辑型设计变量。

2 结构优化设计研究概况与现状结构优化设计最早可以追溯到17世纪,伽利略和伯努利对弯曲梁的研究从而引发了变截面粱形状优化的问题.后来Maxwell和Michell提出了单载荷仅有应力约束条件下最小重量桁架结构布局的基本理论,为系统地分析结构优化理论作出了重大的贡献.然而长期以来,由于缺乏高速可靠的计算手段和理论,结构优化设计一直无法获取较大发展。

机械结构的拓扑优化设计

机械结构的拓扑优化设计

机械结构的拓扑优化设计随着科技的发展和人们对于机械结构性能的不断追求,机械结构的拓扑优化设计成为了现代工程设计中的重要环节。

机械结构的拓扑优化设计涉及到结构形状、材料利用率和性能等多个方面,通过优化设计,可以实现结构轻量化、强度提升和耐久性的改善。

本文将从机械结构的拓扑优化设计的原理与方法、案例分析以及未来的发展趋势三个方面进行探讨。

一、机械结构的拓扑优化设计的原理与方法机械结构的拓扑优化设计是一种以改善结构的性能为目标,在已知边界和载荷条件下自动生成最佳结构形状和材料分布的方法。

其核心思想是通过最小化结构的应力、位移、振动等性能指标,同时满足约束条件,实现结构优化。

在拓扑优化设计中,最常用的方法是有限元分析和优化算法的结合。

有限元法是现代工程设计的重要计算工具,通过将结构分割为有限个单元,并在每个单元上建立数学模型,求解模型的应力和位移分布。

通过有限元法,可以获得结构在给定边界和载荷条件下的性能表现。

在拓扑优化设计中,有限元法用于分析结构的性能指标,如应力、位移和模态等。

优化算法是指在给定的目标函数和约束条件下,通过迭代过程来寻找最佳解的方法。

在机械结构的拓扑优化设计中,常用的优化算法包括遗传算法、粒子群算法、模拟退火算法等。

优化算法通过调整结构的形状和材料分布来达到性能优化的目标。

二、机械结构的拓扑优化设计的案例分析机械结构的拓扑优化设计在实际工程中有着广泛的应用。

以汽车车身结构设计为例,通过拓扑优化设计可以实现车身结构的轻量化,提高汽车的燃油经济性和安全性能。

在汽车车身结构的设计中,结构轻量化是一项重要的目标。

通过拓扑优化设计,可以确定合适的结构形状和材料分布,以最小化结构的质量。

通过将车身结构的材料密度分配在受力最大的区域,可以提高车身结构的强度和刚度。

此外,拓扑优化设计还可以改善汽车的振动噪声性能。

在车身结构的设计中,拓扑优化可以优化结构的模态分布,降低结构的共振频率,减小振动噪声的产生。

拓扑互锁结构研究现状及展望

拓扑互锁结构研究现状及展望

拓扑互锁结构研究现状及展望一、引言拓扑互锁结构是一种新型的结构形式,其具有可靠性高、安全性强等优点,在机械制造、航空航天等领域得到了广泛应用。

本文将对拓扑互锁结构的研究现状及展望进行全面详细的分析。

二、拓扑互锁结构的定义及特点1. 定义:拓扑互锁结构是指通过多个部件之间相互配合,使得整个系统在特定条件下只能呈现出一种状态或运动形式的结构形式。

2. 特点:(1)可靠性高:由于各部件之间相互配合,使得整个系统具有较高的稳定性;(2)安全性强:由于只能呈现出一种状态或运动形式,使得系统不会出现意外情况;(3)适应范围广:可以应用于机械制造、航空航天等领域。

三、拓扑互锁结构的研究现状1. 拓扑互锁结构在机械制造领域的应用随着机械制造技术的不断发展,拓扑互锁结构在机械制造领域得到了广泛应用。

例如,在汽车制造中,拓扑互锁结构可以用于车门锁、安全带等部件的设计中,提高了整车的安全性;在机床制造中,拓扑互锁结构可以用于机床的自动化控制系统中,提高了机床的生产效率。

2. 拓扑互锁结构在航空航天领域的应用拓扑互锁结构在航空航天领域也得到了广泛应用。

例如,在飞机设计中,拓扑互锁结构可以用于飞行控制系统、起落架等部件的设计中,提高了飞机的安全性和可靠性。

四、拓扑互锁结构研究存在的问题1. 研究方法不够多样化:目前对于拓扑互锁结构的研究主要集中在理论分析和仿真模拟上,缺乏实际应用案例;2. 设计标准不够统一:由于缺乏统一的设计标准,导致不同研究者对于拓扑互锁结构的理解和应用存在差异;3. 应用范围有限:目前拓扑互锁结构的应用主要集中在机械制造、航空航天等领域,应用范围还不够广泛。

五、拓扑互锁结构的未来展望1. 多样化的研究方法:未来可以通过实际应用案例、实验验证等多种方法对于拓扑互锁结构进行研究,提高研究的可靠性和实用性;2. 统一的设计标准:未来可以制定统一的设计标准,提高不同研究者对于拓扑互锁结构的理解和应用的一致性;3. 应用范围进一步扩大:未来可以将拓扑互锁结构应用到更多领域中,如医疗器械、智能家居等领域。

双模量材料结构拓扑优化发展趋势

双模量材料结构拓扑优化发展趋势

双模量材料结构拓扑优化发展趋势随着科技的不断进步和发展,材料科学领域也在不断创新与突破。

双模量材料结构作为一种新型材料结构,在材料设计和应用领域中具有广阔的前景。

本文将探讨双模量材料结构拓扑优化的发展趋势,并分析其应用前景。

我们来了解一下什么是双模量材料结构。

双模量材料结构是指在同一个材料中,存在两种不同的模量。

这种结构的设计可以使材料在不同应力条件下表现出不同的力学特性,具有优异的应变能力和抗破坏性能。

这种双模量材料结构的设计可以通过拓扑优化方法来实现。

拓扑优化是一种常用的结构优化方法,通过优化材料的内部结构,改变材料的形状和排列方式,以提高材料的性能。

在双模量材料结构的拓扑优化中,可以通过调整材料的微观结构,使其在不同应力条件下具有不同的模量特性。

这种设计可以在材料的制备过程中实现,也可以通过添加外部应力的方式来实现。

双模量材料结构的拓扑优化在材料科学领域中具有重要的应用价值。

首先,它可以提高材料的力学性能。

通过调整材料的内部结构,可以使材料在应力集中区域具有较高的刚度和强度,从而提高材料的抗破坏性能。

其次,双模量材料结构的拓扑优化还可以用于设计新型的材料功能。

通过调整材料的微观结构,可以实现材料的多功能性,例如在不同应力条件下具有不同的导电性或磁性等特性。

这种设计可以为材料的应用提供更多的可能性。

双模量材料结构的拓扑优化还具有一些挑战和难点。

首先,材料的拓扑优化需要考虑多个因素的综合影响,如力学性能、制备成本和可持续性等。

这需要在设计过程中进行综合考虑和权衡。

其次,材料的拓扑优化需要借助先进的计算方法和工具。

这需要利用计算机模拟和优化算法来实现,对计算能力和算法的要求较高。

此外,材料的拓扑优化还需要考虑材料的制备和实施的可行性。

这需要与实验室和工程师密切合作,共同解决实际应用中的问题。

双模量材料结构的拓扑优化在许多领域都有着广泛的应用前景。

在材料制造领域,双模量材料结构的拓扑优化可以用于设计新型的高性能材料,如航空航天材料、新能源材料和生物医学材料等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

结构拓扑优化的发展现状及未来王超中国北方车辆研究所一、历史及发展概况结构拓扑优化是近20年来从结构优化研究中派生出来的新分支,它在计算结构力学中已经被认为是最富挑战性的一类研究工作。

目前有关结构拓扑优化的工程应用研究还很不成熟,在国外处在发展的初期,尤其在国内尚属于起步阶段。

1904 年Michell在桁架理论中首次提出了拓扑优化的概念。

自1964 年Dorn等人提出基结构法,将数值方法引入拓扑优化领域,拓扑优化研究开始活跃。

20 世纪80 年代初,程耿东和N. Olhoff在弹性板的最优厚度分布研究中首次将最优拓扑问题转化为尺寸优化问题,他们开创性的工作引起了众多学者的研究兴趣。

1988年Bendsoe和Kikuchi发表的基于均匀化理论的结构拓扑优化设计,开创了连续体结构拓扑优化设计研究的新局面。

1993年和提出了渐进结构优化法。

1999年Bendsoe和Sigmund证实了变密度法物理意义的存在性。

2002 年罗鹰等提出三角网格进化法,该方法在优化过程中实现了退化和进化的统一,提高了优化效率。

二、拓扑优化的工程背景及基本原理通常把结构优化按设计变量的类型划分成三个层次:结构尺寸优化、形状优化和拓扑优化。

尺寸优化和形状优化已得到充分的发展,但它们存在着不能变更结构拓扑的缺陷。

在这样的背景下,人们开始研究拓扑优化。

拓扑优化的基本思想是将寻求结构的最优拓扑问题转化为在给定的设计区域内寻求最优材料的分布问题。

寻求一个最佳的拓扑结构形式有两种基本的原理:一种是退化原理,另一种是进化原理。

退化原理的基本思想是在优化前将结构所有可能杆单元或所有材料都加上,然后构造适当的优化模型,通过一定的优化方法逐步删减那些不必要的结构元素,直至最终得到一个最优化的拓扑结构形式。

进化原理的基本思想是把适者生存的生物进化论思想引入结构拓扑优化,它通过模拟适者生存、物竞天择、优胜劣汰等自然机理来获得最优的拓扑结构。

三、结构拓扑优化设计方法目前常使用的拓扑优化设计方法可以分为两大类:退化法和进化法。

退化法即传统的拓扑优化方法,一般通过求目标函数导数的零点或一系列迭代计算过程求最优的拓扑结构。

目前常用于拓扑优化的退化法有基结构方法、均匀化方法、变密度法、变厚度法等。

基结构方法(GSA)的思路是假定对于给定的桁架节点,在每两个节点之间用杆件连结起来得到的结构称为基结构。

按照某种规则或约束,将一些不必要的杆件从基本结构中删除,认为最终剩下的构件决定了结构的最佳拓扑。

基结构方法更适合于桁架和框架结构的拓扑优化。

基结构法是在有限的子空间内寻优,容易丢失最优解,另外还存在组合爆炸、解的奇异性等问题。

均匀化方法(HA)引入微结构的单胞,通过优化计算确定其材料密度分布,并由此得出最优的拓扑结构。

均匀化方法主要应用于连续体的拓扑优化设计,它不仅能用于应力约束和位移约束,也能用于频率约束。

目前用均匀化方法来进行拓扑优化设计的有一般弹性问题、热传导问题、周期渐进可展曲面问题、非线性热弹性问题、振动问题和骨改造问题等。

变密度法是一种比较流行的力学建模方式,与采用尺寸变量相比,它更能反映拓扑优化的本质特征。

通常,单元密度与弹性模量之间的关系采用人为给出的幂函数规律,例如E E n ⋅=ρρ)(或者E C E r ⋅⋅=ρρ)(,亦有采用ρ的有理分式或者E 1和E 0的组合形式,例如:E E ⋅-----=ρρρρ3/23/2)1(2)1(1)(,0013/2010/)1)((1)()(E E E E E E E ρρρ--+-+=。

目前已有研究将变密度法应用于卧式千斤顶以及磁场等拓扑优化设计中,取得了一定的成效。

另外,人们对变密度法的不足加以改进,研究出SIMP 法以及能量法则等方法,提高了计算能力及应用水平。

变厚度法采用满应力法,进行有限元分析得到的各单元在节点处的Misses 相当于应力,将围绕每一节点i 的所有单元在节点i 处应力的加权平均值作为接点i 的应力σi 。

通过迭代不断改变各节点处的厚度使其应力趋近最大的允许值,达到满应力的设计目的。

当节点处的厚度低于事先设定值时,节点即被删除。

进化法是一类全局寻优方法,目前常用于拓扑优化的进化法主要有遗传算法、模拟退火算法和渐进结构优化法等。

遗传算法(GA)是一种新型的基于遗传进化机理的寻优技术,它通过选择、交叉、变异等过程可使群体性能趋于最佳,从而获得全局最优解。

作为拓扑优化设计方法之一,GA 主要应用于建筑结构优化方面,如桁架结构优化设计、抗震结构智能优化设计等。

近几年出现的改进GA 法,如自适应GA 的研究和复合型GA ,使GA 法得到进一步发展。

模拟退火算法(SA )的思想源于固体退火过程:固体在加温时,其内部粒子随温升变为无序状,内能增大,而徐徐冷却时粒子渐趋有序,在每个温度都达到平衡状态,最后在常温时达到基态,内能减为最小。

SA 法是最近十年来才应用于拓扑优化的,应用得比较广泛的是桁架的拓扑优化,最近几年将非线性问题转化为多目标SA 法的研究也取得一定的进展,SA 法适合解决比较复杂的问题。

渐进结构优化法(ESO 法)的基本概念很简单,即通过将无效的或低效的材料一步步去掉,结构也将逐步趋于优化。

可用ESO 法优化的结构为桁架、刚架、板壳或三维连续体等,优化的约束条件包括应力、刚度、位移、频率、临界压力及动响应力等。

目前ESO 法已被成功应用于热应力优化、热传导优化、触应力优化、可变荷载结构优化以及机床床身的优化等。

四、拓扑优化设计方法比较1) 用于拓扑优化的优化算法比较目前拓扑优化设计方法常采用的优化算法主要有两类:优化准则法(OC) 和数学规划法(MP) 。

拓扑优化中常用的OC 法是满应力准则法,其最大的特点是收敛速度快,要求重分析的次数一般跟设计变量的数目关系不大。

拓扑优化中常用MP 法是移动渐进算法(MMA 法)。

对单约束拓扑优化问题,算法一般选用优化准则法;对模型中包含多约束情况或多工况的拓扑优化问题,优化准则法的推导过程复杂,计算和更新拉格朗日乘子比较麻烦,这时应优先选用MP 法。

2) 几种主要退化法比较基结构方法中的应力的不连续性会引起奇异最优解现象。

基结构方法更适合于桁架和框架结构的拓扑优化。

均匀化方法不仅能用于应力约束、位移约束,也能用于频率约束,但其设计变量多,敏度计算复杂,优化后的结构常常含有多孔质材料。

变密度法基于各向同性材料,程序实现简单,计算效率高。

但是有一点需要说明:它是人为假设的,甚至是基于经验的。

3) 几种主要进化法比较遗传算法不受初始值的影响,其缺点是搜索时间过长、易发生早熟收敛等;模拟退火算法具有较强的全局搜索能力,但它存在着最后结果可能比中间结果差的问题。

渐进结构优化法简单通用,但收敛性较差,且优化过程中误删除单元后不能再恢复,双向拓扑优化法则可以弥补此不足。

4) 退化法和进化法之间的比较退化法一般通过求目标函数导数的零点或一系列迭代计算过程求最优解,易陷入局部最优解,且要求目标函数有较好的连续性和可微性。

进化法既不要求连续又不要求可微,有较强的全局寻优能力,但需要花费较长的时间,而且它们没有固定的理论背景,其收敛性也未被充分证明。

5) 拓扑优化方法面临的问题拓扑优化的主要困难在于其可行域的奇异性,导致了拓扑优化的全局最优解与局部最优解之间存在很大差异。

另外,基于有限元法求解拓扑优化问题,在优化结构中会经常出现棋盘格式、网格依赖性、中间密度材料等数值计算问题。

五、实例例如,给定V=60表示在给定载荷并满足最大刚度准则要求的情况下省去60%的材料。

图2-1表示满足约束和载荷要求的拓扑优化结果。

图2-1a表示载荷和边界条件,图2-2b表示以密度云图形式绘制的拓扑结果。

图2-1 体积减少60%的拓扑优化示例1、指定要优化和不优化的区域只有单元类型号为1的单元才能做拓扑优化。

可以使用这种限制控制模型优化和不优化的部分。

例如,如果要保留接近圆孔部分或支架部分的材料,将这部分单元类型号指定为2或更大即可:…ET,1,SOLID92ET,2,SOLID92…TYPE,1VSEL,S,NUM,,1,,2 !用这些单元划分的实体将被优化VMESH,ALLTYPE,2VSEL,S,NUM,,3 !用这些单元划分的实体将保持原状VMESH,ALL…用户可以使用ANSYS的选择和修改命令控制单元划分和类型号定义。

2、定义和控制载荷工况可以在单个载荷工况和多个载荷工况下做拓扑优化。

单载荷工况是最简便的。

要在几个独立的载荷工况中得到优化结果时,必须用到写载荷工况和求解功能。

在定义完每个载荷工况后,要用LSWRITE命令将数据写入文件,然后用LSSOLVE命令求解载荷工况的集合。

例如,下面的输入演示如何将三个载荷工况联合做一个拓扑优化分析。

…D,10,ALL,0,,20,1 !定义第一个载荷工况的约束和载荷NSEL,S,LOC,Y,0SF,ALLSELLSWRITE,1 !写第一个载荷工况DDEL,SFDEL,NSEL,S,LOC,X,0,1D,ALL,ALL,0NSEL,ALLF,212,FXLSWRITE,2 !写第二个载荷工况…LSWRITE,3 !写第三个载荷工况…FINISH/SOLUTIONTOPDEF,10,3 !定义优化的参数LSSOLVE,1,3,1 !在拓扑优化前做所有三个载荷工况求解…3、定义和控制优化过程拓扑优化过程包括两部分:定义优化参数和进行拓扑优化。

用户可以用两种方式运行拓扑优化:控制并执行每一次迭代,或自动进行多次迭代。

ANSYS有三个命令定义和执行拓扑优化:TOPDEF,TOPEXE和TOPITER。

TOPDEF命令定义要省去材料的量,要处理载荷工况的数目,收敛的公差。

TOPEXE 命令执行一次优化迭代。

TOPITER命令执行多次优化迭代。

a、定义优化参数首先要定义优化参数。

用户要定义要省去材料的百分比,要处理载荷工况的数目,收敛的公差。

命令:TOPDEFGUI:Main Menu>Solution>-Solve-Topological opt注——本步所定义的内容并不存入ANSYS数据库中,因此在下一个拓扑优化中要重新使用TOPDEF命令。

b、执行单次迭代定义好优化参数以后,可以执行一次迭代。

迭代后用户可以查看收敛情况并绘出或列出当前的拓扑优化结果。

可以继续做迭代直到满足要求为止。

如果是在GUI方式下执行,在Topological Optimization 对话框(ITER域)中选择一次迭代。

命令:TOPEXEGUI:Main Menu>Solution>-Solve-Topological opt下面的例子说明了如何在拓扑优化中每次执行一次迭代:…/SOLUTIONTOPDEF,25,1 !移去25%体积并处理一个载荷工况SOLVE !执行第一次应力分析TOPEXE !执行第一次拓扑优化迭代FINISH/POST1 !进入后处理器PLNSOL,TOP0 !画出优化结果*GET,TIPSRAT,TOPO,,CONV !读取拓扑收敛状态*STATUS,TOPSTAT !列表/SOLUTIONSOLVE !执行第二次应力分析TOPEXE !执行第二次拓扑优化迭代FINISH/POST1…TOPEXE的主要优点是用户可以设计自己的迭代宏进行自动优化循环和绘图。
