– 十分有用，如图，找到两条线的交点并保留四条线段。
L
L
2
1
分割
L
L
6
3L
L
4
5
3.3 实体建模 其它操作
布尔操作对由上到下和由下到上建模方法生成的实体都有效。 除布尔操作外，还可用许多其它的操作:
– 拖拉 – 缩放 – 移动 – 拷贝 – 反射 – 合并 – 倒角
Extrude Scale Move/modify Copy Reflect Merge Fillet
注意：所有的方向都表达为激活坐标系 下的方向，且激活的坐标系必须为笛 卡尔坐标系。
合并（Merge）（Numbering Ctrls>Merge Items>Keypoints） 通过合并重合的关键点或节点等，将两个实体贴上； －合并关键点将会自动合并重合的高级实体。 通常在反射、拷贝、或其它操作引起重合的实体时需要合并。
出的在端点(边界点)的值的条件，称为边界条件，微分方程和边界条件构成数学模型就称为边值问题。 三类边界条件: 边值问题中的边界条件的形式多种多样，在端点处大体上可以写成这样的形式，Ay+By'=C，若B=0，A≠0,则称为第一类边界条
件或狄里克莱(Dirichlet)条件；B≠0,A=0，称为第二类边界条件或诺依曼(Neumann)条件；A≠0,B≠0，则称为第三类边界条件或 洛平(Robin)条件。 总体来说， 第一类边界条件： 给出未知函数在边界上的数值； 第二类边界条件： 给出未知函数在边界外法线的方向导数； 第三类边界条件： 给出未知函数在边界上的函数值和外法向导数的线性组合。
重新定位工作平面
例如, Align WP with Keypoints 提示你拾取三个关键点：第一 个定义原点，第二个定义X轴， 另一个定义X-Y平面
L
L
2
1
分割
L
L
6
3L
L
4
5
3.3 实体建模 其它操作
布尔操作对由上到下和由下到上建模方法生成的实体都有效。 除布尔操作外，还可用许多其它的操作:
– 拖拉 – 缩放 – 移动 – 拷贝 – 反射 – 合并 – 倒角
Extrude Scale Move/modify Copy Reflect Merge Fillet
注意：所有的方向都表达为激活坐标系 下的方向，且激活的坐标系必须为笛 卡尔坐标系。
合并（Merge）（Numbering Ctrls>Merge Items>Keypoints） 通过合并重合的关键点或节点等，将两个实体贴上； －合并关键点将会自动合并重合的高级实体。 通常在反射、拷贝、或其它操作引起重合的实体时需要合并。
出的在端点(边界点)的值的条件，称为边界条件，微分方程和边界条件构成数学模型就称为边值问题。 三类边界条件: 边值问题中的边界条件的形式多种多样，在端点处大体上可以写成这样的形式，Ay+By'=C，若B=0，A≠0,则称为第一类边界条
件或狄里克莱(Dirichlet)条件；B≠0,A=0，称为第二类边界条件或诺依曼(Neumann)条件；A≠0,B≠0，则称为第三类边界条件或 洛平(Robin)条件。 总体来说， 第一类边界条件： 给出未知函数在边界上的数值； 第二类边界条件： 给出未知函数在边界外法线的方向导数； 第三类边界条件： 给出未知函数在边界上的函数值和外法向导数的线性组合。
重新定位工作平面
例如, Align WP with Keypoints 提示你拾取三个关键点：第一 个定义原点，第二个定义X轴， 另一个定义X-Y平面
ANSYS功能介绍.ppt
它扩展了ANSYS Mechanical产品求解问题的能力。这主要是针对时间 极短，而载荷极大以及复杂的接触问题的仿真方面。例如：
• 跌落试验（电子和消费产品） • 低速或高速的实体-实体碰撞（运动物体，空间问题） • 高度非线性的塑性屈曲（机械加工过程） • 完全的材料失效应用（防御和国防安全） • 可分离的连接如粘接，焊接（电子产品和汽车） • 跌落物体和容器碰撞（石油和气体）
1 公司简介
•ANSYS中国是ANSYS, Inc.在中国的全资 子公司，在上海，北京和成都设有三个分 公司，负责ANSYS在整个中国的业务发展 。
•目前在中国，ANSYS ANSOFT产品系列 由ANSYS中国直接负责市场、销售与技术 服务等。
•ANSYS Mechanical系列， ANSYS CFD 系列以及ANSYS Workbench和ANSYS EKM产品由独家代理商安世亚太公司（ Pera Global）负责销售与技术支持
ANSYS-功能介绍
1 公司简介 2 代表产品 3 前处理 4 独立的求解器 5 专业领域软件
1 公司简介
•ANSYS，Inc成立于1970年，致力于工程仿真软件和技术 的研发，在全球众多行业中，被工程师和设计师广泛采用 。
• ANSYS公司重点开发开放、灵活的，对设计直接进行仿 真的解决方案，提供从概念设计到最终测试产品研发全过 程的统一平台，同时追求快速、高效和和成本意识的产品 开发。
• 目前，ANSYS整个产品线包括ANSYS Mechanical系 列， ANSYS CFD（FLUENT/CFX）系列，ANSYS ANSOFT系列以及ANSYS Workbench和 EKM等。
• 产品广泛应用于航空、航天、电子、车辆、船舶、交 通、通信、建筑、电子、医疗、国防、石油、化工等众 多行业。
• 跌落试验（电子和消费产品） • 低速或高速的实体-实体碰撞（运动物体，空间问题） • 高度非线性的塑性屈曲（机械加工过程） • 完全的材料失效应用（防御和国防安全） • 可分离的连接如粘接，焊接（电子产品和汽车） • 跌落物体和容器碰撞（石油和气体）
1 公司简介
•ANSYS中国是ANSYS, Inc.在中国的全资 子公司，在上海，北京和成都设有三个分 公司，负责ANSYS在整个中国的业务发展 。
•目前在中国，ANSYS ANSOFT产品系列 由ANSYS中国直接负责市场、销售与技术 服务等。
•ANSYS Mechanical系列， ANSYS CFD 系列以及ANSYS Workbench和ANSYS EKM产品由独家代理商安世亚太公司（ Pera Global）负责销售与技术支持
ANSYS-功能介绍
1 公司简介 2 代表产品 3 前处理 4 独立的求解器 5 专业领域软件
1 公司简介
•ANSYS，Inc成立于1970年，致力于工程仿真软件和技术 的研发，在全球众多行业中，被工程师和设计师广泛采用 。
• ANSYS公司重点开发开放、灵活的，对设计直接进行仿 真的解决方案，提供从概念设计到最终测试产品研发全过 程的统一平台，同时追求快速、高效和和成本意识的产品 开发。
• 目前，ANSYS整个产品线包括ANSYS Mechanical系 列， ANSYS CFD（FLUENT/CFX）系列，ANSYS ANSOFT系列以及ANSYS Workbench和 EKM等。
• 产品广泛应用于航空、航天、电子、车辆、船舶、交 通、通信、建筑、电子、医疗、国防、石油、化工等众 多行业。
ANSYS基础培训PPT资料【优选版】

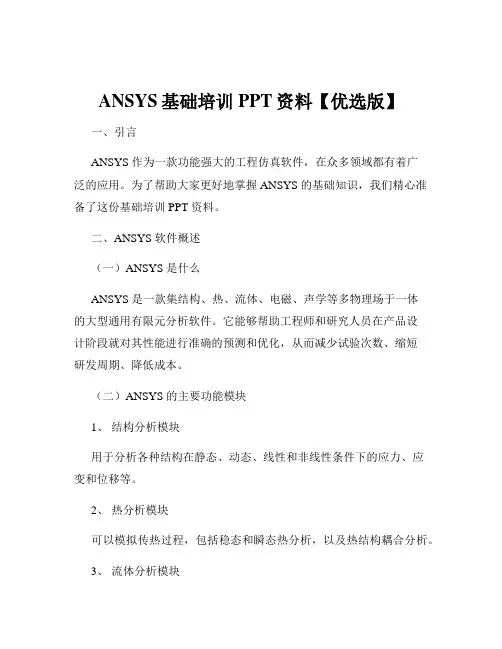

ANSYS基础培训PPT资料【优选版】一、引言ANSYS 作为一款功能强大的工程仿真软件，在众多领域都有着广泛的应用。
为了帮助大家更好地掌握 ANSYS 的基础知识，我们精心准备了这份基础培训 PPT 资料。
二、ANSYS 软件概述（一）ANSYS 是什么ANSYS 是一款集结构、热、流体、电磁、声学等多物理场于一体的大型通用有限元分析软件。
它能够帮助工程师和研究人员在产品设计阶段就对其性能进行准确的预测和优化，从而减少试验次数、缩短研发周期、降低成本。
（二）ANSYS 的主要功能模块1、结构分析模块用于分析各种结构在静态、动态、线性和非线性条件下的应力、应变和位移等。
2、热分析模块可以模拟传热过程，包括稳态和瞬态热分析，以及热结构耦合分析。
3、流体分析模块用于分析流体流动、压力分布、传热和传质等现象。
4、电磁分析模块包括静电场、静磁场、时变电磁场等分析功能。
（三）ANSYS 的工作流程1、前处理包括几何建模、定义材料属性、划分网格等。
2、求解设置求解类型、加载边界条件和载荷，然后进行求解计算。
3、后处理对求解结果进行可视化处理，如查看应力云图、位移云图等，并进行数据分析。
三、ANSYS 前处理（一）几何建模1、直接建模通过 ANSYS 自带的建模工具创建几何模型。
2、导入外部模型可以导入其他 CAD 软件创建的模型，如 SolidWorks、ProE 等。
（二）定义材料属性1、常见材料类型如金属、塑料、橡胶等，并设置相应的弹性模量、泊松比、密度等参数。
2、材料库ANSYS 提供了丰富的材料库，方便用户选择和使用。
（三）网格划分1、网格类型包括四面体网格、六面体网格、混合网格等。
2、网格控制可以设置网格尺寸、网格质量等参数，以保证计算精度和效率。
四、ANSYS 求解（一）加载边界条件1、位移边界条件指定某些节点的位移值。
2、力边界条件施加集中力或分布力。
3、热边界条件设定温度、热流密度等。
（二）选择求解器1、直接求解器适用于小型问题。
《ANSYS教程》课件
2000年代
推出ANSYS Workbench，实 现多物理场耦合分析。
1970年代
ANSYS公司成立，开始开发有 限元分析（FEA）软件。
1990年代
扩展软件功能，增加流体动力 学、电磁场等分析模块。
2010年代
持续更新和优化，加强与CAD 软件的集成，提高计算效率和 精度。
软件应用领域
航空航天
2023
PART 07
后处理与可视化
REPORTING
结果查看与图表生成
结果查看
通过后处理，用户可以查看分析结果，如应力、应变、位移等。
图表生成
根据分析结果，可以生成各种类型的图表，如柱状图、曲线图、等值线图等，以便更直观地展示结果 。
可视化技术
云图显示
通过云图显示，可以清晰地展示模型 的应力、应变分布情况。
压力载荷等。
在设置边界条件和载荷 时，需要考虑实际工况 和模型简化情况，确保 分析的准确性和可靠性
。
求解和后处理
求解是ANSYS分析的核心步骤，通过求解可以得到模型在给定边界条件和 载荷下的响应。
ANSYS提供了多种求解器，如稀疏矩阵求解器、共轭梯度求解器等，可以 根据需要进行选择。
后处理是分析完成后对结果的查看和处理，ANSYS提供了丰富的后处理功 能，如云图显示、动画显示等。
VS
详细描述
非线性分析需要使用更复杂的模型和算法 ，以模拟结构的非线性行为。通过非线性 分析，可以更准确地预测结构的极限载荷 和失效模式，对于评估结构的可靠性和安 全性非常重要。
2023
PART 04
流体动力学分析
REPORTING
流体静力学分析
静力学分析用于研究流体在静 止或准静止状态下的压力、应
