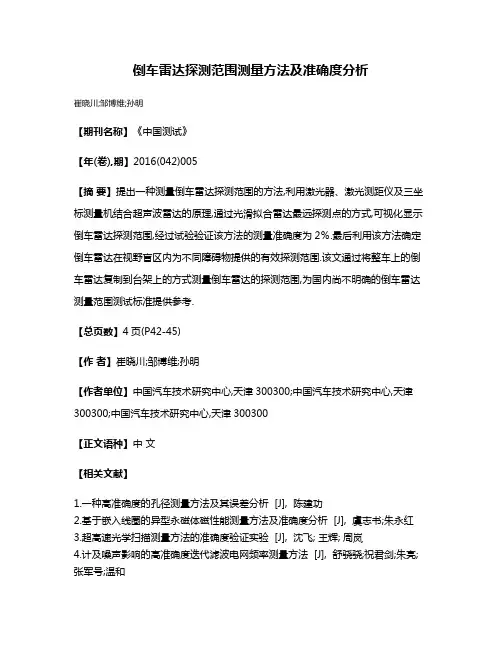

倒车雷达探测范围测量方法及准确度分析
倒车雷达探测范围测量方法及准确度分析
崔晓川;邹博维;孙明
【期刊名称】《中国测试》
【年(卷),期】2016(042)005
【摘要】提出一种测量倒车雷达探测范围的方法,利用激光器、激光测距仪及三坐标测量机结合超声波雷达的原理,通过光滑拟合雷达最远探测点的方式,可视化显示倒车雷达探测范围,经过试验验证该方法的测量准确度为2％.最后利用该方法确定倒车雷达在视野盲区内为不同障碍物提供的有效探测范围.该文通过将整车上的倒车雷达复制到台架上的方式测量倒车雷达的探测范围,为国内尚不明确的倒车雷达测量范围测试标准提供参考.
【总页数】4页(P42-45)
【作者】崔晓川;邹博维;孙明
【作者单位】中国汽车技术研究中心,天津300300;中国汽车技术研究中心,天津300300;中国汽车技术研究中心,天津300300
【正文语种】中文
【相关文献】
1.一种高准确度的孔径测量方法及其误差分析 [J], 陈建功
2.基于嵌入线圈的异型永磁体磁性能测量方法及准确度分析 [J], 虞志书;朱永红
3.超高速光学扫描测量方法的准确度验证实验 [J], 沈飞; 王辉; 周岚
4.计及噪声影响的高准确度迭代滤波电网频率测量方法 [J], 舒骁骁;祝君剑;朱亮;张军号;温和
5.JJF1059—1999《测量不确定度评定与表示》讨论之十四测量方法与结果的准确度和测量方法与结果的不确定度 [J], 李慎安
因版权原因，仅展示原文概要，查看原文内容请购买。
雷达测试指标方法和步骤
雷达测试指标方法和步骤一、噪声系数的测试方法：测量噪声温度T N 计算系统噪声系数N F计算公式：N F =10]1290lg[N T测量数据与计算结果：步骤：（可同时做滤波前后功率比估算地物对消能力） 1、 开启发射机、接收机，运行RDASC 程序2、 等RDASC 标定完毕，并且在STATUS 显示STBY 的时候，在RDASC界面的Stae 菜单选择off-line-operater 命令采集噪声（每采集一次发射机都会发出和启动RDASC 作标定时一样的响声，等响声停止后，可在RDASC 界面上的performance （性能）页面的Receive/SignalProcessor 中的SYSTEM NOISE TEMP 项读出噪声的值。
3、 停止测试时，先在RDASC 界面的State 菜单选择standby ，等STASTUS 显示STBY 时可以在Control 菜单中选择Exit 退出，也可以在State 菜单下直接选择Operater 运行RDASC 。
4、 将每次读出的噪声值代入给出的公式即可算出噪声系数。
二、系统的动态性测试方法：用机信号源输出的测试信号注入接收机前端，信号处理器输出读数。
动态特性曲线输入值（dBm）拟合直线斜率：拟合均方根误差：上拐点：下拐点：动态围(线性精度±1dB)：步骤：1、在做系统动态时，先将发射机和饲服系统关闭，让接收机保持开启状态。
2、在cb-test-plaform文件夹里打开DYN.exe，先Load PSP，然后电击Dynamic Range。
3、当计数从0~103时完成一次，点击弹出对话框中的“确定”按钮可以继续做。
动态测试的数据存在cb-test-plaform文件中的Dynamic_show文件里。
5、将Dynamic_show文件里的数据按以下步骤操作：a：将选择的数据粘贴到机模板数据的sheet3的C列：然后将该列复制到sheet150Db处在图表处可看图，点“低端”，右键点击曲线在序列中分别选择实测直线和拟合直线的数据围并把“分类X轴标志T”的长度跟直线围设成一样的长度。
倒车雷达探测范围测量方法及准确度分析
倒车雷达探测范围测量方法及准确度分析作者：崔晓川邹博维孙明来源：《中国测试》2016年第05期摘要：提出一种测量倒车雷达探测范围的方法，利用激光器、激光测距仪及三坐标测量机结合超声波雷达的原理，通过光滑拟合雷达最远探测点的方式，可视化显示倒车雷达探测范围，经过试验验证该方法的测量准确度为2%，最后利用该方法确定倒车雷达在视野盲区内为不同障碍物提供的有效探测范围。
该文通过将整车上的倒车雷达复制到台架上的方式测量倒车雷达的探测范围，为国内尚不明确的倒车雷达测量范围测试标准提供参考。
关键词：视野盲区；倒车雷达探测范围；可视化探测区域；超声波雷达文献标志码：A 文章编号：1674-5124（2016）05-0042-04Abstract： This paper has proposed a method to measure the detection range of reversing radar by using a laser， a laser distance meter and a coordinate measurement machine. Specifically， fit the farthest position that radar can detect smoothly with the operating principle of ultrasonic radar to visualize the detection range of reversing radar. The measurement accuracy was verified to be 2%. The last step was determining the effective detection scope provided by the reversing radar in blind spot vision to different obstacles. Particularly， the radar system installed on vehicle was reverted to a test bench to measure the detection range. The method offers a reference for domestic standards that are still indefinite for the measurement range of reversing radar.Keywords： blind spot vision； reversing radar detection range； visual detection area；ultrasonic radar0 引言随着汽车行业的飞速发展，人们对汽车的需求不再局限于简单的代步功能，汽车安全问题得到越来越多的重视。
雷达操作与应用评估规范Microsoft Word 文档
驾驶专业评估规范雷达操作与应用（适用对象：9205、9206 500总吨及以上二/三副、9209未满500总吨二/三副）1.评估目的通过评估，在真实的雷达设备和/或雷达模拟器上，检验被评估者雷达观测、雷达导航和雷达避碰的设备操作和应用能力。
本评估满足STCW公约马尼拉修正案及中华人民共和国海事局海船船员适任考试评估的相关要求。
2.评估内容2.1 雷达基本操作与设置2.2 雷达观测2.3 雷达导航2.4 雷达人工标绘2.5 雷达自动标绘2.6 AIS报告目标2.7 试操船3.评估要素及标准（1）评估要素3.1 雷达基本操作与设置3.1.1 保持清晰观测目标的雷达操作方法①雷达开机前准备工作②雷达开机、核实传感器数据、并调整在最佳观测状态的操作③根据气象海况和航行环境保持清晰观测目标的操作④雷达关机操作3.1.2 准确测量目标位置的操作方法①准确测量目标距离的操作②准确测量目标方位的操作3.2 雷达定位①在评估要素3.1的基础上，雷达目标识别与定位目标的选择②雷达定位方法的选择③雷达定位目标测量方法与保证雷达定位精度的操作3.3 雷达导航①雷达平行线导航操作②雷达距离避险线导航操作③雷达方位避险线导航操作3.4 雷达人工标绘3.4.1转向避让措施①观测并标绘目标船的相对运动线②求取目标船的航向、航速、CPA及TCPA③判断本船所处的局面④根据规则的规定拟定转向避让措施⑤根据转向不变线判断本船转向后来船的相对运动线的变化方向⑥通过标绘求出具体转向角并核查是否会导致另一紧迫局面⑦操纵船舶进行转向避让⑧核查转向避让效果并判断他船行动⑨求取恢复原航向的时机并采取措施⑩分析产生误差的原因3.4.2变速避让措施①观测并标绘目标船的相对运动线②求取目标船的航向、航速、CPA及TCPA③判断本船所处的局面④根据规则的规定拟定变速避让措施⑤判断本船变速后来船的相对运动线的变化方向⑥通过标绘求出变速幅度并核查是否会导致另一紧迫局面⑦操纵船舶进行变速避让⑧核查转向避让效果并判断他船行动⑨求取恢复原航速的时机并采取措施⑩分析产生误差的原因3.4.3停船避让措施①观测并标绘目标船的相对运动线②求取目标船的航向、航速、CPA及TCPA③判断本船所处的局面④根据规则的规定拟定避让措施⑤判断本船停船后来船的相对运动线的变化方向⑥通过标绘求出停船时机（应考虑冲程的影响）并核查是否会导致另一紧迫局面⑦操纵船舶进行停船避让⑧核查转向避让效果并判断他船行动⑨求取恢复原航速的时机并采取措施⑩分析产生误差的原因3.5 雷达自动标绘3.5.1 目标捕获①CPA/TCPA设置准则②目标捕获的含义，建立初始跟踪的过程，目标运动趋势数据的获取③目标手动捕获和自动捕获在不同航行环境中使用的基本原则及其优势与局限性④自动捕获设置方法及抑制区的合理使用3.5.2 目标跟踪①目标稳定跟踪条件判断，目标预测运动数据的获取及其精度判断②在可能发生目标丢失和目标交换条件下的雷达观测与操作③判断目标危险的方法及其操作④本船机动和目标机动对雷达数据的影响3.6 AIS报告目标3.6.1 AIS目标信息①识别AIS休眠目标、激活目标、被选目标、危险目标、丢失目标和轮廓目标②获取AIS目标信息3.6.2 雷达跟踪目标与AIS报告目标融合①AIS辅助雷达避碰的操作②雷达跟踪目标与AIS报告目标融合条件的选择3.7 试操船①启动试操船的准备②雷达跟踪目标与AIS报告目标试操船方法及其操作③判断试操船结果的可行性④利用试操船确定恢复原航向和/或航速的时机（2）评估标准：①操作正确、熟练，回答问题完整准确：100%；②操作正确、比较熟练，回答问题基本准确：80%；③操作正确、熟练程度一般，回答问题尚准确：60%；④操作较差，回答问题错误较多：40%；⑤操作差，回答问题基本不正确：20%；⑥无法完成操作，不能回答出问题：0。
机动车雷达测速仪的检测评估
川速微波公司生产窄波束天线的 典型方向性图
三、关于测速唯一性的检验和评估（续）
环境声学振动对雷达测速的影响
机制：环境声学振动会造成雷达微波电路机械振动，使得微波传播路径上介质的 机制 几何尺寸发生振动型变化，引起微波信号的幅度和相位按声学振动频率和强度出现寄 生调制。 后果：如果声学振动频率落在多普勒频率范围内（0－18kHz），则雷达会出现虚 后果 假的多普勒信号输出；在一般情况下会使得真实目标的多普勒信号受到调制，使雷达 输出的目标速度数据产生较大的误差。 抑制方法：使用减震、阻尼和隔离措施，避免微波电路的机械部分对环境声学干 抑制方法 扰产生共振现象。
二、关于测速准确性的检验和评估（续）
（2）微波振荡频率的准确性、稳定性和振荡模式
其中c=2.998×108m/s －－电磁波传播速度; v －－ 目标速度 （m/s) f0=24.15×109Hz －－ 雷达发射电磁波的中心频率 fd －－ 雷达测量的多普勒频率（Hz）
2v fd = f0 c
影响频率稳定性的因素：温度变化、电源变化、元件老化、振荡模式变化 检验和评估方法： 1. 全温度范围（－200C－＋700C）测量频率漂移量 2. 使用微波频谱分析仪观测发射谱线，在规定工作环境下雷达反复启动， 发射频率必须为单谱线，频率变化必须在标准范围内（≤±45MHz） 测试仪器要求： 微波频谱分析仪，冷冻箱，烘箱，测试微机
四、关于测速距离的检验和评估（续）
（2）测速距离的检验和评估方法 直接方法：外场实测。 测试判据：用小车目标，测速数据误报和漏报概率小于规定门限的 最大距离 建议数据标准：误报概率≤0.01％； 漏报概率≤1％ 测试仪器要求：测试微机，外场安装设备 仿真方法：用仿真目标室内测试 优点：降低测试成本，适合于生产过程 测试方法：测试仿真目标在标定距离下雷达输出信号的信噪比 需解决的问题：仿真目标的标准化 标准化中考虑的问题： 仿真测试速度；目标结构尺寸（有效反射面积）；仿真目标和车辆目 标的等价关系（有效反射面积和雷达作用距离）。 仿真方法需用外场实测来验证 测试仪器要求：仿真目标测试装置，测试微机
新车验车要点检查车辆倒车雷达系统
新车验车要点检查车辆倒车雷达系统在购买新车之后，进行验车是非常重要的一步。
验车的目的是确保所购买的新车在交付后的状态是完好无损的，特别是对于倒车雷达系统这样的安全装备来说更是必不可少。
倒车雷达系统能够帮助驾驶员在倒车时提供更全面的安全保护，避免碰撞事故的发生。
因此，在验车过程中，对车辆倒车雷达系统的检查也是非常重要的。
下面是新车验车时检查车辆倒车雷达系统的要点。
1. 外观检查：在验车过程中，首先要对倒车雷达系统的外观进行检查。
应该确认倒车雷达系统的传感器是否完好无损，没有任何明显的破损或松动。
此外，还要注意检查倒车雷达探头是否清洁，没有灰尘或污垢，以确保其正常运行。
2. 功能测试：接下来，我们需要对倒车雷达系统的功能进行测试。
首先，将车辆挂到倒档位，然后观察仪表盘上是否有倒车雷达系统的指示灯亮起。
这个指示灯的亮起意味着倒车雷达系统已经激活。
然后，我们可以尝试靠近车辆后方的障碍物，确保倒车雷达系统能够及时发出声音或警告提示，提醒驾驶员障碍物的存在，从而避免碰撞事故的发生。
3. 声音检查：接下来，我们需要对倒车雷达系统的声音进行检查。
当车辆倒车时，倒车雷达系统应该能够发出清晰、响亮的声音提示。
这个声音提示可以帮助驾驶员判断障碍物与车辆的距离远近，有助于驾驶员做出准确的判断和操作。
因此，在验车过程中，一定要检查倒车雷达系统的声音是否正常，是否能够清晰地传达给驾驶员。
4. 灵敏度调节：最后，我们需要对倒车雷达系统的灵敏度进行调节。
不同的车辆在倒车雷达系统的设置上可能有所不同，所以在验车过程中，应该仔细查阅车辆的使用说明书，了解倒车雷达系统的灵敏度调节方法。
根据实际情况，对倒车雷达系统的灵敏度进行适当的调整，确保系统能够准确地检测到障碍物并发出相应的警告。
总结：新车验车过程中，检查车辆倒车雷达系统是非常重要的一步。
通过对倒车雷达系统的外观检查、功能测试、声音检查和灵敏度调节，可以确保系统的完好性和正常功能。
倒车雷达规范标准
倒车雷达技术规范(1)2012-06-25 16:19:33 来源:21ic关键字：倒车雷达规范性警报状态1 范围本标准规定了车用倒车雷达的分类与名词解释、要求、试验方法、检验规则和标志、包装、运输、贮存等内容。
2 规范性引进文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
3 分类与名词解释3．1分类数字信号倒车雷达。
型号命名PS220.（J）-01、PS220.（J）-02、PS220.（J）-03…3．2．1无警报状态车辆未挂入倒车档，倒车雷达系统等待进入工作的状态。
3．2．2激活状态当车辆挂入倒车档后，倒车雷达所处的状态。
3．2．3自我检测状态当倒车雷达系统被激活后，会对系统本身（包括：火线，接地线，内部信号处理线路等）进行测试，当发现有断路或故障时蜂鸣器会处于一种循环报警状态。
如果故障排除系统会自动进入侦测状态。
3．2．4侦测报警状态系统正常的工用状态。
在此时期间如果系统侦测到障碍物，也就是蜂鸣器接到报警命令进行报警。
4 要求4．1外观要求外观整洁，表面不应有明显凹痕，划伤，锈蚀，印字清晰，正确，紧固部位无松动，传感器表面喷涂应与所安装的保险杠表面喷涂颜色统一。
4．2环境要求4．2．1使用环境温度a．超声波探测器：-30℃~80℃b．主机控制器：-30℃~80℃c．显示器（液晶屏）：-25℃~65℃4．2．2贮存环境温度a．超声波探测器：-40℃~85℃b．主机控制器：-40℃~85℃c．显示器（液晶屏）：-30℃~70℃4．2．3相对湿度3%~93%4．3电器性能要求4．3．1超声波探测器a.额定工作电压：120V（40KHz±1 KHz脉冲）c.工作电压范围：50V～160V（40KHz±1 KHz脉冲）d.最大过载电压：180V（40KHz±1 KHz脉冲）持续1秒e.工作频率：40KHz±1 KHzf．谐振电容：2000pF±15％(本文转自电子工程世界：/qrs/2012/0625/article_10712.html) g．回波灵敏度：≥－80dBh.余振：≤1.4msi.阻抗：500Ωh.最大工用温度：85℃i.最小工作温度：-40℃表面没有冰雪覆盖的情况下g.电流消耗关闭状态≤1mA开启状态≤10mA4．3．2主机控制器a.额定工作电压：12V直流电b.额定功率：≤5Wc.工作电压范围：9~16V直流电d.最大过载电压：24V直流电持续1秒e.反向电压：-18V直流电持续1秒f.最大工用温度：80℃g.最小工作温度：-30℃h.电流消耗关闭状态《2mA在12V直流电下开启状态《300mA在12V直流电下i.辐射频率：《1MW CWg.工作频率：40KHz±1 KHzk.频率波段中的虚拟散失41MHz~68MHz《4nW87.5MHz~118MHz《4nW162MHz~230MHz《4nNW470MHz~862MHz《4nNW等于1GHZ《250nW大于1GHZ《1uW4．3．3显示器（液晶屏）a.额定工作电压：12V直流电b.额定功率：≤5Wc.工作电压范围：9~16V直流电d.最大过载电压：24V直流电持续1秒e.反向电压：-18V直流电持续1秒f.最大工用温度：65℃g.最小工作温度：-25℃h.电流消耗关闭状态《2mA在12V直流电下开启状态《400mA在12V直流电下休眠状态：《10mA在12V直流电j.蜂鸣器音量：（85±10）dB/10m/12V直流电下。
雷达设备测试要求及方法
雷达设备测试要求及方法第七部分：雷达设备测试要求及方法目次1范围 (1)2规范性引用文件 (1)3通用要求 (1)3.1工作频率范围 (1)3.2信道间隔 (1)3.3天线端口，设备监测端口 (1)3.4发射功率 (1)3.5频率容限 (1)3.6占用带宽 (1)3.7杂散发射 (2)4试验条件 (2)4.1大气实验条件 (2)4.2检测工作条件 (2)4.3测试频率 (2)4.4测试设备 (2)5参考技术要求及测试方法 (3)5.1脉冲雷达（气象雷达、船用雷达、航路监视一次雷达、二次监视雷达） (3)5.2非调制单频雷达,非调制多频雷达 (4)5.3调频雷达(线性调频雷达，调频连续波雷达) (5)参考文献 (7)在用无线电台（站）设备测试要求及方法第七部分：雷达设备1范围本文件规定了在用雷达发射设备的测试要求及方法等内容。
本文件适用于在用雷达发射设备，包括：-气象雷达（C波段/S波段/X波段天气雷达/多普勒天气雷达，测风雷达，风廓线雷达）；-船用雷达；-航路监视一次雷达；-二次监视雷达；-连续波雷达(非调制单频/多频连续波雷达/调频连续波雷达)；-调频雷达(线性调频雷达)。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12572-2008 无线电发射设备参数通用要求和测量方法3通用要求3.1工作频率范围在用雷达发射设备的工作频率范围应严格按照无线电管理机构相关规定执行。
在用雷达发射设备的用户应按照无线电管理机构的相关规定申请台站执照，并按照执照中指配的工作信道使用，不可随意更改工作信道。
3.2信道间隔在用雷达发射设备的工作信道间隔应严格按照无线电管理机构最新的相关规定执行。
3.3天线端口，设备监测端口在用雷达发射设备天线端口及设备监测端口阻抗为50 。
3.4发射功率在用雷达发射设备的发射功率应符合无线电管理机构核定的参数和技术资料的要求。
雷达设备测试要求及方法
第七部分：雷达设备测试要求及方法目次1范围 (1)2规范性引用文件 (1)3通用要求 (1)3.1工作频率范围 (1)3.2信道间隔 (1)3.3天线端口，设备监测端口 (1)3.4发射功率 (1)3.5频率容限 (1)3.6占用带宽 (1)3.7杂散发射 (2)4试验条件 (2)4.1大气实验条件 (2)4.2检测工作条件 (2)4.3测试频率 (2)4.4测试设备 (2)5参考技术要求及测试方法 (3)5.1脉冲雷达（气象雷达、船用雷达、航路监视一次雷达、二次监视雷达） (3)5.2非调制单频雷达,非调制多频雷达 (4)5.3调频雷达(线性调频雷达，调频连续波雷达) (5)参考文献 (7)在用无线电台（站）设备测试要求及方法第七部分：雷达设备1范围本文件规定了在用雷达发射设备的测试要求及方法等内容。
本文件适用于在用雷达发射设备，包括：-气象雷达（C波段/S波段/X波段天气雷达/多普勒天气雷达，测风雷达，风廓线雷达）；-船用雷达；-航路监视一次雷达；-二次监视雷达；-连续波雷达(非调制单频/多频连续波雷达/调频连续波雷达)；-调频雷达(线性调频雷达)。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12572-2008 无线电发射设备参数通用要求和测量方法3通用要求3.1工作频率范围在用雷达发射设备的工作频率范围应严格按照无线电管理机构相关规定执行。
在用雷达发射设备的用户应按照无线电管理机构的相关规定申请台站执照，并按照执照中指配的工作信道使用，不可随意更改工作信道。
3.2信道间隔在用雷达发射设备的工作信道间隔应严格按照无线电管理机构最新的相关规定执行。
3.3天线端口，设备监测端口在用雷达发射设备天线端口及设备监测端口阻抗为50 。
3.4发射功率在用雷达发射设备的发射功率应符合无线电管理机构核定的参数和技术资料的要求。
倒车雷达的检测方法
Date 日 期 2007-8-31上海大众现在生产的Polo 劲情劲取和Passat 领驭的倒车雷达取消了CAN-BUS，用VAS505x 无法进入76地址词（老状态零件可以）。
新状态倒车雷达的故障是通过倒车雷达自检时的报警声来诊断的，具体方法如下：在车后2 米内无障碍物的条件下，将倒车挡挂入后，仔细分辨倒车雷达模块通电后的自检提示： 1、全部功能正常：自检提示音为“嘀”一声后进入正常工作模式。
2、左外传感器故障：自检后出现约4-6秒的长鸣音，长鸣音后出现 “嘀”一声报警，此提示为左外传感器故障。
3、左中传感器故障：自检后出现约4-6秒的长鸣音，长鸣音后出现 “嘀、嘀”两声报警，此提示为左中传感器故障。
4、右中传感器故障：自检后出现约4-6秒的长鸣音，长鸣音后出现 “嘀、嘀、嘀”三声报警，此提示为右中传感器故障。
5、右外传感器故障：自检后出现约4-6秒的长鸣音，长鸣音后出现 “嘀、嘀、嘀、嘀”四声报警，此提示为右外传感器故障。
6、2个以上传感器故障：自检后出现约4-6秒的长鸣音，依照左、中、右的顺序，优先提示第一颗传感器故障位置（每次自检后只提示一个故障位置）。
例：当左中、右外两颗同时出现故障时，自检出现约4-6秒的长鸣音后，发出 “嘀、嘀”两声报警。
更换左中传感器后再次通电自检，自检出现约4-6秒的长鸣音后，发出 “嘀、嘀、嘀、嘀”四声报警，更换左外传感器后再通电才出现自检提示音为“嘀”一声的正常提示音，而后进入正常工作模式。
（即主机的自检每次通电后只能提示一个传感器异常，如有多个传感器异常需要更换后多次进行通电确认）。
7、当倒车雷达主机在通电后，自检出现约4-6秒的长鸣音后，发出 “嘀、嘀、嘀、嘀、嘀”五声报警时，提示为倒车雷达主机出现故障。
如倒车雷达主机在通电后，没有任何的提示反应，请先确认倒车雷达主机端子的安装状态，是否为线束脱落或断路造成。
8、以上异常报警同样适用在工作中的传感器，即在正常工作状态下，出现异常报警方式同上。
雷达无损检测操作规程(3篇)
第1篇一、目的为确保雷达无损检测工作顺利进行，提高检测质量和安全性，特制定本操作规程。
二、适用范围本规程适用于雷达无损检测设备在材料、构件、设备等检测过程中的操作。
三、操作前的准备1. 检查设备：确认雷达无损检测设备处于良好状态，各部件完好，电源、电缆、探头等配件齐全。
2. 环境准备：检测现场应保持整洁，无杂物，确保检测区域安全、无干扰源。
3. 操作人员：操作人员应具备雷达无损检测相关知识，熟悉设备操作，并持有相应资质证书。
四、操作步骤1. 开机：打开设备电源，等待设备自检完成。
2. 设备参数设置：根据检测对象和检测要求，设置检测参数，如频率、灵敏度、扫描速度等。
3. 探头安装：将探头安装到设备上，确保连接牢固。
4. 检测区域划分：根据检测对象尺寸和检测要求，划分检测区域。
5. 检测：将探头放置于检测区域，按照设定参数进行检测。
6. 数据采集：采集检测数据，包括缺陷位置、大小、形状等信息。
7. 数据分析：对采集到的数据进行处理和分析，判断缺陷类型、大小、深度等。
8. 检测报告编制：根据检测结果，编制检测报告，包括检测方法、数据分析、结果判读和建议措施等。
五、注意事项1. 操作过程中，严禁操作人员离开设备，确保设备运行安全。
2. 检测过程中，注意观察设备显示屏，及时发现异常情况。
3. 检测数据应真实、准确，不得篡改。
4. 检测完成后，关闭设备电源，拔掉探头，清理现场。
5. 操作人员应佩戴个人防护装备，如防护眼镜、手套等，避免接触有害物质。
6. 定期对设备进行维护保养，确保设备性能稳定。
六、安全操作1. 操作人员应遵守国家相关法律法规，确保检测工作安全、合规。
2. 操作人员应掌握安全操作技能，提高安全意识。
3. 检测现场应配备必要的安全设施，如警示标志、防护栏等。
4. 遇到紧急情况，应立即采取应急措施，确保人员安全。
七、培训与考核1. 操作人员应参加雷达无损检测培训，掌握相关知识和技能。
2. 操作人员应通过考核，取得相应资质证书。
红外倒车雷达实验报告
红外倒车雷达实验报告引言近年来，倒车事故频发，给车辆安全带来了巨大的隐患。
为了提高倒车安全性能，许多车辆都配备了红外倒车雷达。
本实验旨在研究红外倒车雷达的工作原理，并通过实验验证其在倒车过程中的有效性。
实验目的1.了解红外倒车雷达的基本原理；2.验证红外倒车雷达在不同距离下的检测精度；3.分析红外倒车雷达的优点和不足。
实验材料•红外倒车雷达模块•Arduino开发板•适配器•连接线•树莓派实验步骤1. 红外倒车雷达的原理红外倒车雷达通过发射红外光束并接收返回的红外信号来检测障碍物的距离。
当光束遇到障碍物时，会发生反射或散射，进而被接收器探测到。
根据反射光束的时间差和强度，我们可以计算出障碍物与车辆的距离。
2. 连接红外倒车雷达模块将红外倒车雷达模块与Arduino开发板通过连接线连接起来。
确保连接正确无误。
3. 编写程序使用Arduino开发环境编写程序，实现红外倒车雷达的控制和数据处理。
具体代码如下：// 引入红外倒车雷达库#include <InfraredRadar.h>// 创建红外倒车雷达对象InfraredRadar radar;void setup() {// 初始化串口Serial.begin(9600);// 设置红外倒车雷达模块引脚radar.setPins(2, 3);// 设置探测范围（单位：厘米）radar.setRange(10, 100);// 设置探测角度（单位：度）radar.setAngle(120);// 设置检测精度radar.setPrecision(5);}void loop() {// 获取当前距离int distance = radar.getDistance();// 打印距离信息Serial.print("Distance: ");Serial.print(distance);Serial.println(" cm");// 延时500毫秒delay(500);}4. 程序上传与验证将编写好的程序上传至Arduino开发板，确保上传成功。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q/SQR 奇瑞汽车股份有限公司企业标准
Q/SQR . x x. x x x - 2008 倒车雷达性能台架测试及评价试验规范
奇瑞汽车股份有限公司
Q/SQR . x x. x x x - 2008
前言
本规范主要规定了奇瑞汽车股份有限公司系列车倒车雷达系统性能测试方法、试验条件。
本规范的编写与表述按奇瑞汽车股份有限公司企业标准Q/SQR.04.347《倒车辅助系统技术要求》及ISO 17386-2003进行。
本规范是在满足奇瑞汽车产品性能要求的前提下制定的。
本标准作为公司开发新产品和抽检配套供应商供货质量的依据。
本规范由奇瑞汽车股份有限公司试验技术中心提出。
本规范由奇瑞汽车股份有限公司汽车工程研究院归口
本规范起草单位：奇瑞汽车股份有限公司试验技术中心
本规范首次发布日期是2008年XX月XX日。
本规范主要起草人：李川、郑春平、周琴
倒车雷达性能台架测试及评价试验规范
1范围
本规范适用于奇瑞汽车有限公司生产的系列车型所用倒车雷达系统台架性能测试及评价。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
Q/SQR.04.347 倒车辅助系统技术要求
ISO 17386-2003 Intelligent Transportation Systems. Manoeuvring Aids for Low Speed
Operation. Performance requirements and test procedures
3试验条件
3.1 试验环境条件
环境温度：23℃±5℃
相对温度：25~75%
气压：86~106kPa
3.2 试验电压：13±0.5V
4性能要求
4.1 探测区域分类
根据Q/SQR.04.347及ISO 17386-2003要求，把倒车雷达探测距离分为5段，见图1：
OA（0~20cm]：由倒车雷达探头换能器工作原理决定，该区域为不定状态区域，因此在测试
过程中可以不进行测试；
OS（0~35cm）：为急停区域，当障碍物出现在在区域内时，必须停车，且声音报警声长鸣；
SB[35~60cm]：为急停区域，当障碍物出现在在区域内时，必须停车，且声音报警声急促4Hz；
BC（60~90cm]：为缓行区，在该区域内，车辆应该减慢车速，保证车速在5km/h内(在实际行
驶过程中)，且声音报警声频率2Hz；
CD（90~150cm]：为预警区，表示障碍物已经进入车辆倒车辅助系统进行提示作用，保证车
速在5km/h内(在实际行驶过程中)，且声音报警声频率1Hz。
4.2 探测误差
根据Q/SQR.04.347及ISO 17386-2003要求，倒车雷达探测误差距离为±5cm。
4.3 测试条件
1)、倒车雷达安装台架（按实车状态调整好探头的测试台架）
2)、倒车雷达探测标准障碍物：Φ75mm、高1000mm的标准PVC管（水平范围探测）；Φ50mm、
长500mm的标准PVC管（滚地试验）
3)、探测距离范围记录原始记录单（见附表一）
4)、倒车雷达探测范围测试网格（宽至少超出倒车雷达安装整车车宽两侧各20cm）（见附表
二）
5)、倒车雷达评价的区域在AD段内，如设计探测距离超出1.5m，超出部分均算为CD部分距离。
图1：倒车雷达探测距离分区
4.4 检测过程注意事项
1)、探头安装距离；
2)、探头水平、垂直、高度（对垂直方向探测范围及滚地试验有要求）方向安装角度；
3)、探头安装高度（对垂直方向探测范围及滚地试验有要求）；
3)、探头显示迟滞时间。
5. 测试步骤
5.1 测试人员：至少有两人在场
5.2 测试步骤
5.2.1 水平探测范围测试步骤：
1)、安装探头
a、根据实车空载探头高度确定台架探头安装高度（如无滚地性能要求，安装高度只需保
证探头在无障碍物下，无报警现象出现即可）；
b、根据探头本身标志，确定其安装方向；
c、根据整车后保险杠探头安装孔确定其水平角度、垂直角度及探头间距。
2)、按要求放置倒车雷达测试网格
使测试网格0刻度线的中心点“0”与保险杠顶点投影重叠，并且保证测试网格水平0刻度
线与后保所处X轴平行。
3)、开始测试
a、把标准障碍物垂直放置于倒车雷达测试网格；
b、把标准障碍物，按一定顺序，放置于附表二的小方格内逐格进行测试；
c、根据显示器显示数值在原始记录单上做好记录。
4)、测试结束（打扫现场）
5.2.2 滚地试验测试步骤：
在模拟实车(空载)安装条件下，标准障碍物由远到近沿地面向保杆方向滚动，不能报告障碍物。
6. 评价方式
6.1 倒车雷达探测范围评价
评价方案分两种系统来考虑：
1)、只有倒车雷达
对显示距离误差评价：
由于允许存在±5cm的误差，显示器显示允许存在5cm的误差，但瞬间可以变化的值可以达10cm。
探测范围评价(按图2分区进行综合评价)
a、（OA）后保顶点起20cm内不作评价；
b、（AB）20~60cm内：100%都能探测到，不存在盲点；
c、（BC）60~90cm内：最多允许有10%的盲点或误报点；即90%探测有效；
d、（CD）90~150cm内：最多允许有40%的盲点或误报点；即60%探测有效。
图2：倒车雷达探测区域评价分区图
2)、带有可视倒车系统
该系统有两部分组成：倒车雷达探测系统及倒车摄像头组成。
对显示距离误差评价：
由于允许存在±5cm的误差，显示器显示允许存在5cm的误差，但瞬间可以变化的值可以达10cm。
探测范围评价(按图2分区进行综合评价)
对于可视倒车系统由倒车雷达及摄像头相互弥补，因此在只有倒车雷达探测范围评价的基础上，对探测范围中AB段的要求进行如下更改：
允许车辆沿中心轴离后保顶端20~50cm，宽40cm的范围内有50%的盲点或误报。
滚地性能评价
检测过程不允许存在报告障碍物现象。
7.试验原始记录注意事项
7.1 记录各项通电试验的电压及环境条件；
7.2 试验原始记录保持整洁，字迹清晰，如有错误只许“杠改”，并有签名。
附表一、倒车雷达网格测试记录表格
附表二、倒车雷达性能测试网格
编制：
校对：
审核：
批准：
版本：00。
