MASTERCAM后处理的设置和参数修改
Mastercam后置处理文件及其设定方法详细说明1
Mastercam 后置处理文件及其设定方法详细说明 转
Mastercam 系统后置处理文件的扩展名为 PST，称为 PST 文件，它定义了切削加工参数、NC 程序格 式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成： 1． 注解 程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。如： # mi2-Absolute, or Incremental positioning 0=absolute 1=incremental
表示 mi2 定义编程时数值给定方式，若 mi=0 为绝对值编程，mi=1 为增量值编程。 在这一部分里，定义了数控系统编程的所有准备功能 G 代码格式和辅助功能 M 代码格式。
2． 程序纠错 程序中可以插入文字提示来帮助纠错，并显示在屏幕上。如：
# Error messages （错误信息） psuberror # Arc output not allowed "ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e 如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。 3． 定义变量的数据类型、使用格式和常量赋值 如规定 G 代码和 M 代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是 A、B 和 C， 圆弧长度允许误差为 0.002，系统允许误差为 0.00005，进给速度最大值为 10m/min 等。
MASTERCAM后处理修改
MASTERCAM后处理修改MASTERCAM后处理修改Mstercam的的默认后处理是MPFAN.PST (M的后处理的扩展名为PST)，其中定义了NC程序的格式，⼯艺参数，接⼝的⼀些功能等，有些东西是不能改动的，其实我们主要改动的就是⼏个⽅⾯：1 程序的开头和结尾。
系统不⼀样，他的程序的开头和结尾可能就存在不同2 三轴和四轴的添加和改动3 ⼑具的设置（不好意思，这是我觉得需要改的原因，⼤家不要扔西⽠⽪）⾸先⽤记事本打开MPFAN.PST⽂件（这个⽂件在D:\Mcam9\Mill\Posts中）如图2 下⾯主要讲讲程序的开头的改动：（1）G54的改动按CTRL+F查出Start of File and Toolchange Setup这⼀选项：你会在下⾯的程序中找到pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e将其改为pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc,“G54", e程序将由G0G17G40G49G80G90改为G0G17G40G49G80G90G54其中“”表⽰强制输出（2) G21的改动找到pbld, n, *smetric, e 程序⾏在其前⾯加⼀#将他设置为注释部分，即可不输出G21代码⼤家应该都明⽩G21是代表公制，G20是代表英制（3) 时间和程序名的改动⼤家可以搜索DATE=DD-MM-YY，这⼀⾏⼤家⼀看就明⽩了吧，⾃⼰想⽤什么代替就⽤什么代替，然后出⼀个程序⼀看就明⽩了4）⼑具的设置MASTER默认的POST的⼑具是不显⽰⼑具的半径和⾓部圆⾓的，在⽂件中加⼊下⾯的语句，就可以在程序的开头出现⼑具的半径表⽰，⽅便检查⼑具与程序中的⼑具设置是否⼀致！模具加⼯⼀边情况下⽤不上四轴，所以在程序中可以取消A代码：查找结果所在⾏为：if stagetool >= zero, pbld, n, *t, "M6", e将其修改为：if stagetool >= zero, e ＃pbld, n, *t, "M6",另⼀个换⼑的位置所在⾏为：pbld, n, *t, "M6", e将其删除或改为注释⾏进⾏模具加⼯时，需从G54～G59的⼯件坐标系指令中指定⼀个，最常⽤的是G54。
MasterCAM 后置处理设置方法详细说明
MasterCAM X版本后置处理及其修改方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
mastercam系统默认发那科后置处理文件的扩展名为pst，称为pst文件。
（一般该文件在共享文档\shared mcamx5\MILL\Posts\MPFAN.pst）根据本人多年使用经验，初次安装后后处理有以下几点要修改。
（1）默认后处理去掉第四轴A0的输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索Rotary Axis Settings，找到rot_on_x:1#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z改成rot_on_x:0#SET_BY_MD Default Rotary Axis Orientation#0=Off,1=About X,2=About Y,3=About Z就可以关闭四轴，没有A0输出。
（2）去掉程序开头的注释输出用记事本或任意文本编辑器打开MPFAN.pst，然后搜索"%"，找到"%",e$sav_spc=spaces$spaces$=0中间略掉spaces$=sav_spc改成"%",e$sav_spc=spaces$spaces$=0*progno$,sopen_prn,sprogname$,sclose_prn,e$#sopen_prn,"PROGRAM NAME-",sprogname$,sclose_prn,e$#sopen_prn,"DATE=DD-MM-YY-",date$,"TIME=HH:MM-",time$, sclose_prn,e$#Date and time output Ex.12-02-0515:52#sopen_prn,"DATE-",month$,"-",day$,"-",year$,sclose_prn,e$#Date output as month,day,year-Ex.02-12-05#sopen_prn,"DATE-",*smonth,"",day$,"",*year2,sclose_prn, e$#Date output as month,day,year-Ex.Feb.122005#sopen_prn,"TIME-",time$,sclose_prn,e$#24hour time output-Ex.15:52#sopen_prn,"TIME-",ptime sclose_prn,e$#12hour time output 3:52PMspathnc$=ucase(spathnc$)smcname$=ucase(smcname$)stck_matl$=ucase(stck_matl$)snamenc$=ucase(snamenc$)#sopen_prn,"MCX FILE-",*smcpath$,*smcname$,*smcext$, sclose_prn,e$#sopen_prn,"NC FILE-",*spathnc$,*snamenc$,*sextnc$, sclose_prn,e$#sopen_prn,"MATERIAL-",*stck_matl$,sclose_prn,e$spaces$=sav_spc在不需要的前面加#，就可以去掉注释的输出。
Mastercam后置处理文件及其设定方法详细说明
Mastercam后置处理文件及其设定方法详细说明Mastercam后置处理文件及其设定方法详细说明mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
mastercam系统后置处理文件的扩展名为pst，称为pst文件，它定义了切削加工参数、nc程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1．注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。
如：# mi2-absolute, or incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。
在这一部分里，定义了数控系统编程的所有准备功能g代码格式和辅助功能m代码格式。
2．程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。
如：# error messages （错误信息）psuberror # arc output not allowed"error-wrong axis used in axis substitution", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。
3．定义变量的数据类型、使用格式和常量赋值如规定g代码和m代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是a、b和c，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。
4．定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。
如定义nc程序的目录，定义启动和退出后置处理程序时的c-hook程序名。
5．字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。
mastercam后处理修改
m a s t e r c a m后处理修改 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GTMasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180 arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St , 4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
mastercam后处理修改
MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180 arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St , 4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
Mastercam后置处理文件设定方法说明(转载精品)
MasterCAM后处理文件的修改[转载精品]MasterCAM后处理文件的修改MasterCAM系统缺省的后处理文件为MPFAN.PST，适用于FANUC（法兰克、发那科）数控代码的控制器。
其它类型的控制器需选择对应的后处理文件。
由于实际使用需要，用缺省的后处理文件时，输出的NC文件不能直接用于加工Ｔ 蚴牵?⑴进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。
部分控制器使用G9 2指令确定工件坐标系。
对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。
CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。
采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。
⑵FANUC.PST后处理文件针对的是4轴加工中心，而目前使用量最大的是3轴加工中心，多出了第4轴数据“A0.”。
⑶不带刀库的数控铣使用时要去掉刀具号、换刀指令、回参考点动作。
⑷部分控制器不接受NC文件中的注释行。
⑸删除行号使NC文件进一步缩小。
⑹调整下刀点坐标值位置，以便于在断刀时对NC文件进行修改。
⑺普通及啄式钻孔的循环指令在缺省后处理文件中不能输出。
使用循环指令时可大幅提高计算速度，缩小NC文件长度。
如果要实现以上全部要求，需对NC文件进行大量重复修改，易于出现差错，效率低下，因此必须对PST（后处理）文件进行修改。
修改方法如下：1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。
由于FANUC.PST后处理文件广泛采用，这里仍以此文件为例进行所有修改。
其他后处理文件内容有所不同，修改时根据实际情况调整。
选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST文件，系统弹出如下图所示编辑器。
单击按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击按钮，查找结果所在行为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e插入G54指令到当前行，将其修改为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, "G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld, n, *smetric, e将其整行删除，或加上“＃”成为注释行：＃pbld, n, *smetric, e修改后G21指令不再出现，某些控制器可不用此指令。
mastercam后处理修改
MasterCAM后处理修改特殊技巧一、1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母得大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“、Trun”格式表示车床专用。
需要得格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样得格式费神了。
我就经常用MPF与NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg、 over 180arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St ,4=unsigned inc、③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句得作用及位置则在输出语句后加上标语句即可。
一般输出语句得格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
MASTERCAM后处理的设置和参数修改
MASTERCAM后处理的设置和参数修改MASTERCAM后处理的设置和参数修改后置处理文件简称后处理文件，MASTERCAM后置处理文件是一种可以由用户以回答问题的形式自行修改的文件，其扩展名为.PST。
安装MASTERCAM时系统会自动安装默认的后处理为MPFAN.PST.在应用Mastercam软件的自动编程功能之前，必须先对这个文件进行编辑，才能在执行后处理程序时产生符合某种控制器需要和使用者习惯的NC程序，如果没有全部更正，则可能造成事故. MASTERCAM提供了不同系列的后处理文件，它们在内容上略有不同，但其格式及主体部分是相似的，一般都包括以下部分：1）注释部分。
对后处理文件及其设定方法作一般性介绍.此部分内容一般都不用更改.以下是截取的部分注释:(注释前都带#号,系统在执行代码处理时是不会读取前面带#号的语句的.)# Post Name : MPFAN# Product : MILL# Machine Name : GENERIC FANUC# Control Name : GENERIC FANUC# Description : GENERIC FANUC MILL POST# Associated Post : NONE# Mill/Turn : NO# 4-axis/Axis subs. : YES# 5-axis : NO# Subprograms : YES# Executable : MP v9.0## WARNING: THIS POST IS GENERIC AND IS INTENDED FOR MODIFICATION TO# THE MACHINE TOOL REQUIREMENTS AND PERSONALPREFERENCE.2) 系统程序规划部分（Debugging and Factory Set Program Switches）。
此部分是MASTERCAM版本的后处理系统规划,每个版本都大同小异,一般不需更改.以下截取的是9.0版的)m_one : -1 #Define constantzero : 0 #Define constantone : 1 #Define constanttwo : 2 #Define constantthree : 3 #Define constantfour : 4 #Define constantfive : 5 #Define constantc9k : 999 #Define constantfastmode : yes #Enable Quick Post Processing, (set to no for debug)bug1 : 2 #0=No display, 1=Generic list box, 2=Editor bug2 : 40 #Append postline labels, non-zero is column position?bug3 : 0 #Append whatline no. to each NC line?bug4 : 1 #Append NCI line no. to each NC line?whatno : yes #Do not perform whatline branches? (leave as yes)get_1004 : 1 #Find gcode 1004 with getnextop?rpd_typ_v7 : 0 #Use Version 7 style contour flags/processing?strtool_v7 : 2 #Use Version 7+ toolname?tlchng_aft : 2 #Delay call to toolchange until move linecant_tlchng : 1 #Ignore cantext entry on move with tlchng_aftnewglobal : 1 #Error checking for global variables getnextop : 0 #Build the next variable table3）常规后处理设定部分（General Output Settings）。
mastercam后处理修改
mastercam后处理修改MasterCAM 后处理修改特殊技巧一.1 MasterCAM 后处理修改特殊技巧： Scrollex EDIT 另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、MasterCAM 后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma 上述语句表示输出格式为 MIN 格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN 即可，如MPF，NC，H，TXT 等这样就不必每次为输出什么样的格式费神了。
我就经常用 MPF 和 NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”“arctype”控制输出圆弧类型，若为“1”则表示。
由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3” 表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180 arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St , 4=unsigned inc. ③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
mastercam后处理修改【范本模板】
MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注:若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN ＃NC Program Extension for Okuma上述语句表示输出格式为MIN格式.若没有可以新建。
“。
Trun”格式表示车床专用。
需要的格式修改MIN即可,如MPF，NC，H,TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0"表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1"则表示由圆心确定；若为“2"则表示由起点（Start）指向圆心(Center），2=St—Ctr；若为“3”表示由圆心指向起点,3=Ctr—St；若为“4”表示非增量。
arcoutput : 0 ＃0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype ： 1 ＃Arc center 1=abs, 2=St-Ctr， 3=Ctr—St ,4=unsigned inc。
③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号,不输出,若设置值为“No”则不忽略即输出序列号.④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出,若设置值为“1”表示输出空格即在每个“X，Y，R,F”等控制语句前加一空格.⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n，"M6”, e（其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句.下面语句为程序号输出格式：fmt O 4 progno ＃Program number＃fmt ”:” 4 progno #Program number＃表示注释语句的开始，fmt是格式定义，O表示输出程序开头为O，若开头为PR或P时只需要改O为需要的程序开头即可.这里的4表示程序号长度为4个字节.其它用fmt格式定义的语句也一样,可用此法修改想改的部分即可得到需要的输出结果。
mastercam后处理修改

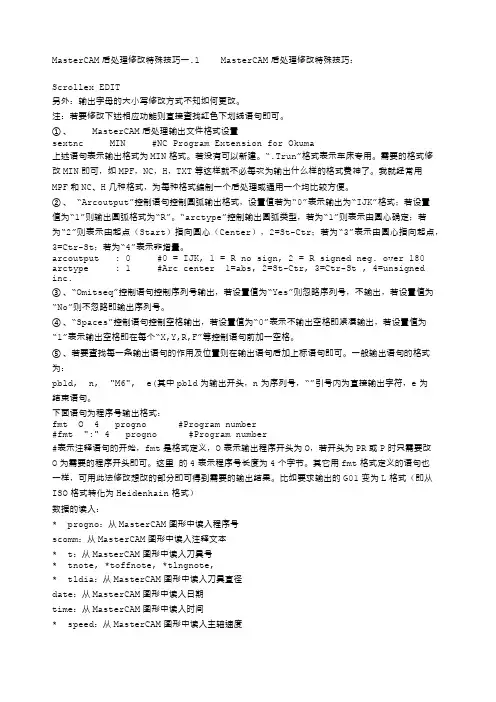

MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St ,4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
MasterCAM后处理程序的修改设定
MasterCAM 后处理程序的修改设定摘要:本文在学习MasterCAM 后置处理程序的基础上,修改和设定出了适合本单位特定数控系统加工中心的专用后置处理程序,解决了由MasterCAM 自带的后置处理程序生成的NC 程序不能直接用于特定加工中心的问题。
关键词:后置处理数控系统CNC 编程我们单位对某型号立卧加工中心进行了数控系统改造,此型号加工中心以前是CNC-532数控系统,改造后为SINUMERIK SINUMERIK 840D840D 数控系统。
数控系统改造后,我们使用的Mastercam 内部自带的后置处理程序,没有合适的后处理程序支持这台改造后的数控系统,CNC 编程过程中手工改动的工作量大,效率不高,常常有错误发生。
因此,我们认真分析了Mastercam 后处理程序特点后,根据加工中心改造的实际机床坐标系和数控系统的程序编制格式等要求,对后处理程序进行了重新设定修改,效果不错。
1 mastercam 后置处理文件介绍mastercam 后置处理文件的扩展名为pst,它的主要功能任务是坐标变换和代码转换,用户根据具体的机床坐标系和不同数控系统的程序编制格式要求,可以对其数据库进行修改和编译,开发出适合特定数控机床的专用后置处理程序。
后处理过程直接决定了CAM 编程所产生的加工程序能否在加工中心上顺利运行,它是适应单一类型数控系统的,它的每个文件对应一种数控系统模型。
其结构由注解;程序纠错;它的每个文件对应一种数控系统模型。
其结构由注解定义变量;定义问题;字符串列表;自定义单节;预先定义的单节;系统问答等八个部分组成。
我们重新设定修改后置处理文件时,要从下面这三个方面进行编辑和改进:(1)编程协议;(2)功能描述代码;(3)数值的输出格式。
出格式。
2 针对特定机床的后置处理程序设定过程针对特定机床的后置处理程序设定过程我们单位改造数控系统后的加工中心,它的卧式坐标系和Mastercam的TOP方向一致(笛卡儿坐标系XY平面),应主要考虑功能描述代码和它的数值输出格式,它的设定变化不大。
masterCAM后处理修改
masterCAM后处理修改（D16R8.0 TOOL - 2 DIA. OFF. - 0 LEN. - 0 DIA. - 16.）修改后以上指令行不再出现。
此注释行指明当前刀路所使用的刀具参数，可用于加工前核对加工单6、取消行号：单击按钮，系统弹出查找对话框，输入“omitseq”，单击按钮，查找结果所在行为：omitseq : no #Omit sequence no.将其修改为：omitseq : yes #Omit sequence no.修改后行号不再出现。
7、调整下刀点坐标值位置：单击按钮，系统弹出查找对话框，输入“g43”，单击按钮，查找结果所在行为：pcan1, pbld, n, *sgcode, *sgabsinc, pwcs, pfxout, pfyout,pfcout, *speed, *spindle, pgear, strcantext, epbld, n, 'G43', *tlngno, pfzout, scoolant, next_tool, e将其修改为：pcan1, pbld, n, *sgcode, *sgabsinc, pwcs, pfxout, pfyout, pfcout, epbld, n, *sgcode, pfzout, epbld, n, *speed, *spindle, pgear, strcantext, epbld, n, 'G43', *tlngno, scoolant, next_tool, e输出的NC文件修改前对应位置指令为：G0G90G54X16.Y-14.5S2200M3G43H0Z20.M8修改后变为：G0G90G54X16.Y-14.5G0Z20.S2200M3G43H0M8新的指令顺序使下刀点（安全高度）x、y、z坐标值同其他指令分开，易于在断刀时修改。
G43指令8、输出普通及啄式钻孔循环指令：单击按钮，系统弹出查找对话框，输入“usecandrill”，单击按钮，查找结果相关行为：usecandrill : no #Use canned cycle for drillusecanpeck : no #Use canned cycle for Peck将其修改为：usecandrill : yes #Use canned cycle for drillusecanpeck : yes #Use canned cycle for Peck此修改适用于支持G81、G83钻孔循环指令的控制器。
MasterCAMX5后处理编辑
更改IJK格式：打开X5 选择设置-—机床器定义——选择要更改的后处理程序——选择圆弧选项——把XY,XZ,YZ平面设置成(开始至中心的间距).更改行号输出：打开X5 选择设置——机床器定义—-选择要更改的后处理程序——选择NC输出——行号一栏取消即可。
％号修改：用记事本打开后处理MPFAN文件-—查找Start of File and Toolchange Setup——在下方”%", e$—-改成我们需要的就可以了，如不需要％号，可在本行最前方加一个＃就可以去掉%号了。
去掉程序中的空格：用记事本打开后处理MPFAN文件——查找sav_spc = spaces＄——可在本行最前方加一个#就可以去掉空格了。
更改O0000(程序名）：用记事本打开后处理MPFAN文件—-查找*progno＄, sopen_prn, sprogname$， sclose_prn， e＄——如果想删除O0000——就把开头的＊progno$,这一段删除，有些机台不认O0000可能认O0001我们只需更改第一句*progno＄,更改成"O0001”,就可以了想把O0000和程序序名分开就可以把*progno$，更改为＊progno＄, e＄这样就分开了格式如下：O0000(COR01）去掉程序路径和时间信息：sopen_prn， "DATE=DD-MM-YY - "， date$， " TIME=HH:MM - "， time$，sclose_prn， e＄ #Date and time output Ex。
12—02-05 15：52sopen_prn, "MCX FILE - "，＊smcpath＄, *smcname$， *smcext$,sclose_prn， e＄sopen_prn，”NC FILE — "，＊spathnc＄， *snamenc$，＊sextnc$,sclose_prn， e＄sopen_prn, ”MATERIAL - "， *stck_matl$， sclose_prn, e$spaces＄ = sav_spc这些段落全部开头加#去掉换刀程序：用记事本打开后处理MPFAN文件——查找pbld， n＄， *t$, sm06， e$改为#pbld, n＄, *t＄， sm06， e ＄删除高度补偿：用记事本打开后处理MPFAN文件—-查找pbld, n＄, sg43，＊tlngno＄， pfzout， scoolant, pstagetool, e$改为＃pbld, n＄， sg43， *tlngno＄, pfzout, scoolant, pstagetool, e$如果要保留安全高度就改为：＃pbld， n＄, sg43， *tlngno＄，pfzout, scoolant, pstagetool, e$去掉程序结束回归原点功能:用记事本打开后处理MPFAN文件-—查pbld, n＄, sgabsinc， sgcode， *sg28ref，”Z0。
Mastercam后处理修改方法
Mastercam后处理修改方法Mastercam系统配置的是适应单一类型控制系统的通用后置处理，该后置处理提供了一种功能数据库模型，用户根据数控机床和数控系统的具体情况，可以对其数据库进行修改和编译，定制出适应某一数控机床的专用后置处理程序。
Mastercam系统后置处理文件的扩展名为PST，称为PST文件，它定义了切削加工参数、NC程序格式、辅助工艺指令，设置了接口功能参数等，其结构由八个部分组成：1． 注解程序每一列前有“#”符号表示该列为不影响程序执行的文字注解。
如：# mi2-Absolute, or Incremental positioning0=absolute1=incremental表示mi2定义编程时数值给定方式，若mi=0为绝对值编程，mi=1为增量值编程。
在这一部分里，定义了数控系统编程的所有准备功能G代码格式和辅助功能M代码格式。
2． 程序纠错程序中可以插入文字提示来帮助纠错，并显示在屏幕上。
如：# Error messages （错误信息）psuberror # Arc output not allowed"ERROR-WRONG AXIS USED IN AXIS SUBSTITUTION", e如果展开图形卷成旋转轴时，轴替换出错，则在程序中会出现上面引号中的错误提示。
3． 定义变量的数据类型、使用格式和常量赋值如规定G代码和M代码是不带小数点的两位整数，多轴加工中心的旋转轴的地址代码是A、B和C，圆弧长度允许误差为0.002，系统允许误差为0.00005，进给速度最大值为10m/min等。
4． 定义问题可以根据机床加工需要，插入一个问题给后置处理程序执行。
如定义NC程序的目录，定义启动和退出后置处理程序时的C-Hook程序名。
5． 字符串列表字符串起始字母为s，可以依照数值选取字符串，字符串可以由两个或更多的字符来组成。
字符串sg17，表示指定XY加工平面，NC程序中出现的是G17，scc1表示刀具半径左补偿，NC程序中出现的是G41，字符串sccomp代表刀具半径补偿建立或取消。
MASTERCAM后处理修改方法.——必看
进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。
部分控制器使用G92指令确定工件坐标系。
对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC 控制器的G54～G59指令参数中。
CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。
采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。
1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。
由于FANUC.PST后处理文件广泛采用，这里仍以此文件为例进行所有修改。
其他后处理文件内容有所不同，修改时根据实际情况调整。
选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST文件，系统弹出如下图所示编辑器。
单击"查找"按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击FIND NEXT按钮，查找结果所在行为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e插入G54指令到当前行，将其修改为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, "G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld, n, *smetric, e将其整行删除，或加上“＃”成为注释行：＃pbld, n, *smetric, e修改后G21指令不再出现，某些控制器可不用此指令。
mastercam后处理修改
mastercam后处理修改MasterCAM后处理修改特殊技巧一.1 MasterCAM后处理修改特殊技巧：Scrollex EDIT另外：输出字母的大小写修改方式不知如何更改。
注：若要修改下述相应功能则直接查找红色下划线语句即可。
①、 MasterCAM后处理输出文件格式设置sextnc MIN #NC Program Extension for Okuma上述语句表示输出格式为MIN格式。
若没有可以新建。
“.Trun”格式表示车床专用。
需要的格式修改MIN即可，如MPF，NC，H，TXT等这样就不必每次为输出什么样的格式费神了。
我就经常用MPF 和NC、H几种格式，为每种格式编制一个后处理或通用一个均比较方便。
②、“Arcoutput”控制语句控制圆弧输出格式，设置值若为“0”表示输出为“IJK”格式；若设置值为“1”则输出圆弧格式为“R”。
“arctype”控制输出圆弧类型，若为“1”则表示由圆心确定；若为“2”则表示由起点（Start）指向圆心（Center），2=St-Ctr；若为“3”表示由圆心指向起点，3=Ctr-St；若为“4”表示非增量。
arcoutput : 0 #0 = IJK, 1 = R no sign, 2 = R signed neg. over 180arctype : 1 #Arc center 1=abs, 2=St-Ctr, 3=Ctr-St , 4=unsigned inc.③、“Omitseq”控制语句控制序列号输出，若设置值为“Yes”则忽略序列号，不输出，若设置值为“No”则不忽略即输出序列号。
④、“Spaces”控制语句控制空格输出，若设置值为“0”表示不输出空格即紧凑输出，若设置值为“1”表示输出空格即在每个“X,Y,R,F”等控制语句前加一空格。
⑤、若要查找每一条输出语句的作用及位置则在输出语句后加上标语句即可。
一般输出语句的格式为：pbld, n, "M6", e(其中pbld为输出开头，n为序列号，“”引号内为直接输出字符，e为结束语句。
MASTERCAM后处理修改方法.——必看
进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。
部分控制器使用G92指令确定工件坐标系。
对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。
CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。
采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。
1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。
由于FANUC.PST后处理文件广泛采用，这里仍以此文件为例进行所有修改。
其他后处理文件内容有所不同，修改时根据实际情况调整。
选择【File】>【Edit】>【PST】命令，系统弹出读文件窗口，选择Mpfan.PST文件，系统弹出如下图所示编辑器。
单击"查找"按钮，系统弹出查找对话框，输入“G49”，如下图所示：单击FIND NEXT按钮，查找结果所在行为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e插入G54指令到当前行，将其修改为：pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, "G54"，e输出的NC文件修改前对应位置指令为：N102G0G17G40G49G80G90修改后变为：N102G0G17G40G49G80G90G54查找当前行的上一行：pbld, n, *smetric, e将其整行删除，或加上“＃”成为注释行：＃pbld, n, *smetric, e修改后G21指令不再出现，某些控制器可不用此指令。
