镀膜工艺简介
镀膜工艺简介.pptx
第14页/共27页
14
第15页/共27页
15
2.磁控溅射镀膜的定义
电子在电场的作用下加速飞向基片的过程中与氩原子发生碰撞，电离出大量的
氩离子和电子，电子飞向基片，氩离子在电场的作用下加速轰击靶材，溅射出大量
的靶材原子，呈中性的靶原子（或分子）沉积在基片上成膜。
第16页/共27页
16
3.辉光放电的定义
辉光放电是指在稀薄气体中，两个电极之间加上电压时产
生的一种气体放电现象。
第17页/共27页
17
直流溅射：适用于金属材料
射频溅射：是适用于各种
金属和非金属材料的一种
溅射沉积方法
第18页/共27页
18
4.真空溅射镀膜的优缺点
第19页/共27页
19
三、真空离子镀膜
第7页/共27页
7
第8页/共27页
8
第9页/共27页
9
4.热蒸发原理及特点
热蒸发是在真空状况下，将所要蒸镀的材料利用电阻加热达到熔化温
度，使原子蒸发，到达并附着在基板表面上的一种镀膜技术。
特点：装置便宜、操作简单广泛用于Au、Ag、Cu、Ni、In、Cr等导体
材料。
第10页/共27页
10
5.E-Beam蒸发原理
第20页/共27页
20
1.真空离子镀膜的定义
在真空条件下，利用气体放电使气体或蒸发物质离化，在气体离
子或被蒸发物质离子轰击作用的同时，把蒸发物或其反应物蒸镀在
基片上。
离子镀把辉光放电、等离子体技术与真空蒸发镀膜技术结合在
一起
第21页/共27页
21
第22页/共27页

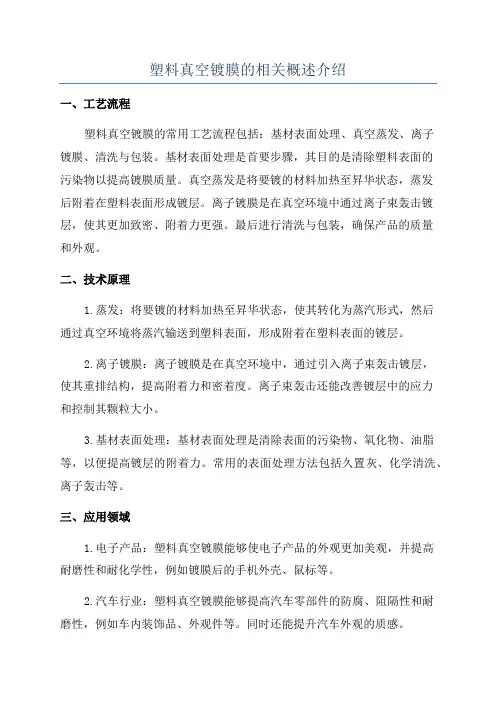

塑料真空镀膜的相关概述介绍
塑料真空镀膜的相关概述介绍一、工艺流程塑料真空镀膜的常用工艺流程包括：基材表面处理、真空蒸发、离子镀膜、清洗与包装。
基材表面处理是首要步骤，其目的是清除塑料表面的污染物以提高镀膜质量。
真空蒸发是将要镀的材料加热至昇华状态，蒸发后附着在塑料表面形成镀层。
离子镀膜是在真空环境中通过离子束轰击镀层，使其更加致密、附着力更强。
最后进行清洗与包装，确保产品的质量和外观。
二、技术原理1.蒸发：将要镀的材料加热至昇华状态，使其转化为蒸汽形式，然后通过真空环境将蒸汽输送到塑料表面，形成附着在塑料表面的镀层。
2.离子镀膜：离子镀膜是在真空环境中，通过引入离子束轰击镀层，使其重排结构，提高附着力和密着度。
离子束轰击还能改善镀层中的应力和控制其颗粒大小。
3.基材表面处理：基材表面处理是清除表面的污染物、氧化物、油脂等，以便提高镀层的附着力。
常用的表面处理方法包括久置灰、化学清洗、离子轰击等。
三、应用领域1.电子产品：塑料真空镀膜能够使电子产品的外观更加美观，并提高耐磨性和耐化学性，例如镀膜后的手机外壳、鼠标等。
2.汽车行业：塑料真空镀膜能够提高汽车零部件的防腐、阻隔性和耐磨性，例如车内装饰品、外观件等。
同时还能提升汽车外观的质感。
3.包装行业：塑料真空镀膜可以提高包装材料的阻氧、阻湿、阻光性能，适用于食品、医药等行业的包装材料，延长产品保质期。
4.家用电器：塑料真空镀膜技术可以为家用电器增添高端质感，提高产品外观的吸引力和市场竞争力。
5.其他领域：塑料真空镀膜技术还可以应用于玩具、眼镜、手表、珠宝等各个领域，为其增加附加值和市场竞争力。
总结：塑料真空镀膜技术是一种常用的塑料表面处理技术，通过工艺流程包括基材表面处理、真空蒸发、离子镀膜、清洗与包装等步骤来实现。
该技术的原理主要包括蒸发、离子镀膜和基材表面处理。
塑料真空镀膜广泛应用于电子产品、汽车行业、包装行业、家用电器等各个领域，提高产品的外观和性能，增加市场竞争力。
镀膜工艺的基本原理
除了上述基本步骤，镀膜工艺中还需要控制一些关键参数来确保薄膜的质量。这些参数包括镀膜温度、镀液的浓度、镀液的PH值、沉积速率、沉积时间等。不同的材料和表面要求通常需要不同ቤተ መጻሕፍቲ ባይዱ参数设置。
镀膜工艺的基本原理
镀膜工艺是一种将薄膜层涂覆在物体表面的技术。它广泛应用于金属、塑料、玻璃等材料的表面保护、改善外观和功能的加工过程中。镀膜可以提高物体的耐磨性、耐腐蚀性、导电性、绝缘性、光学性能等。
镀膜工艺的基本原理是通过在物体表面沉积一层薄膜来改变物体的性能或外观。一般而言，镀膜工艺包括清洗、预处理、镀膜和涂覆四个主要步骤。
总的来说，镀膜工艺通过对物体表面的处理和沉积薄膜层来改变物体的性能和外观。这一工艺在很多行业中都得到了广泛应用，如电子、光学、化工、纺织、汽车等。随着科技的发展，镀膜工艺也在不断创新和改进，以满足日益增长的需求。
首先，清洗是非常重要的一步。它的目的是去除物体表面的杂质、油脂和污染物，以保证镀膜的质量和附着力。清洗的方法有化学清洗、机械清洗和热水清洗等。
其次，预处理是为了增强物体表面与膜层之间的结合力。预处理的方法有物理处理、化学处理和电化学处理等。常见的预处理方法包括喷砂、镀锌、阳极氧化、电镀等。
然后，是镀膜过程。镀膜可以通过物理沉积和化学沉积两种方法来实现。物理沉积是指利用蒸发、溅射、离子束辐照等方法将薄膜材料以原子、离子或分子的形式沉积在物体表面。而化学沉积是指通过在物体表面进行化学反应来沉积薄膜材料，常见的方法有化学气相沉积、溶胶-凝胶法等。
pcb镀膜工艺技术
pcb镀膜工艺技术
PCB镀膜工艺技术是指将一层薄膜涂覆在PCB（Printed
Circuit Board，印刷电路板）的表面，用于保护电路板免受环
境污染和氧化腐蚀。
常见的PCB镀膜工艺技术包括喷涂、浸涂、浸镀、喷镀等。
1. 喷涂：直接用喷枪将防腐膜涂覆在PCB表面。
该工艺简单，但效果较差，易产生浮白和脱落现象。
2. 浸涂：将PCB放入含有防腐膜的槽中，通过液力将膜涂覆
在PCB表面。
该工艺需要控制液体的温度和浓度，以保证膜
的均匀性和质量。
3. 浸镀：将PCB放入含有金属材料（如锡、银）的浸涂槽中，通过电化学反应使金属材料镀到PCB表面。
该工艺可以提高PCB的导电性和抗氧化能力。
4. 喷镀：类似于喷涂工艺，将金属材料（如锡、银）以液态喷射到PCB表面。
喷镀工艺可以在不使用电流的情况下进行，
适用于一些对电流敏感的电路板。
通过PCB镀膜工艺技术，可以增加PCB的抗氧化能力，减少PCB与环境因素的接触，延长电路板的使用寿命。
不同的镀
膜工艺技术适用于不同的应用场景，制造商需要根据自身需求和要求选择适合的工艺技术。

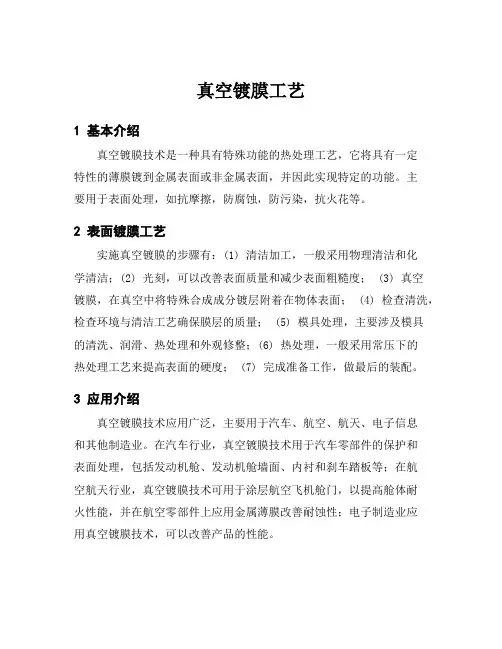

真空镀膜工艺
真空镀膜工艺
1 基本介绍
真空镀膜技术是一种具有特殊功能的热处理工艺，它将具有一定
特性的薄膜镀到金属表面或非金属表面，并因此实现特定的功能。
主
要用于表面处理，如抗摩擦，防腐蚀，防污染，抗火花等。
2 表面镀膜工艺
实施真空镀膜的步骤有：(1) 清洁加工，一般采用物理清洁和化
学清洁；(2) 光刻，可以改善表面质量和减少表面粗糙度； (3) 真空
镀膜，在真空中将特殊合成成分镀层附着在物体表面； (4) 检查清洗，检查环境与清洁工艺确保膜层的质量； (5) 模具处理，主要涉及模具
的清洗、润滑、热处理和外观修整；(6) 热处理，一般采用常压下的
热处理工艺来提高表面的硬度； (7) 完成准备工作，做最后的装配。
3 应用介绍
真空镀膜技术应用广泛，主要用于汽车、航空、航天、电子信息
和其他制造业。
在汽车行业，真空镀膜技术用于汽车零部件的保护和
表面处理，包括发动机舱、发动机舱墙面、内衬和刹车踏板等；在航
空航天行业，真空镀膜技术可用于涂层航空飞机舱门，以提高舱体耐
火性能，并在航空零部件上应用金属薄膜改善耐蚀性；电子制造业应
用真空镀膜技术，可以改善产品的性能。
4 特点
真空镀膜有良好的表面突出和功能方面的性能，如抗摩擦性、热传导性、抗腐蚀性等，同时对精密零件表面和粉末冶金表面保护作用显著。
有利于确保机械零件的性能，改善生产环境，提高工艺品质，降低生产成本。
5 结论
真空镀膜技术是表面处理的一种非常重要的技术，其膜层特性有助于提高表面的耐磨性、表面的抗腐蚀性和耐火性，对于改善机械零件的性能有着关键作用，广泛应用于各种行业。
《镀膜工艺》课件
电子束蒸发镀膜：利用电子束加热靶材， 使其在真空环境下蒸发，在基材表面形 成薄膜
化学镀膜工艺
化学镀膜工艺简介 化学镀膜工艺的分类 化学镀膜工艺的应用领域 化学镀膜工艺的发展趋势
复合镀膜工艺
原理：通过在基材表面沉积多层不同性质的薄膜，形成复合膜层 特点：具有多种功能，如耐磨、耐腐蚀、抗反射等 应用：广泛应用于光学、电子、机械等领域 工艺流程：包括预处理、沉积、后处理等步骤
固化阶段：通过加热、光 照等方法使镀膜材料固化
检测阶段：检查镀膜层的 厚度、均匀性等性能指标
后处理阶段：对镀膜后的 工件进行清洗、抛光等处 理，提高其表面质量
后处理
清洗：去除残留 的化学物质和杂 质
干燥：去除水分， 防止腐蚀和氧化
抛光：提高表面 光洁度，改善外 观
检验：检查镀膜 质量，确保符合 标准要求
研发方向：环保、 节能、高效、多功 能
应用领域：电子、 光学、生物、医疗、 航空航天等
研发成果：新型纳 米材料、有机无机 复合材料、生物材 料等
未来展望：新材料 的研发和应用将推 动镀膜工艺的发展 ，提高产品质量和 性能，拓展应用领 域。
镀膜工艺的绿色化与可持续发展
绿色镀膜：采用 环保材料，减少 对环境的污染
镀膜工艺流程
前处理
目的：去除工件表面的油污、锈迹等杂质 步骤：清洗、除油、除锈、除氧化皮等 设备：清洗机、除油机、除锈机等 材料：清洗剂、除油剂、除锈剂等 注意事项：确保工件表面清洁，避免污染后续镀膜过程
镀膜
准备阶段：选择合适的镀 膜材料和设备
清洗阶段：去除工件表面 的油污、锈迹等
镀膜阶段：将镀膜材料均 匀地涂覆在工件表面
PVD镀膜工艺简介
PVD镀膜工艺简介PVD镀膜（Physical Vapor Deposition）是一种利用物理气相沉积的技术，在高真空环境下，通过蒸发、溅射等方式将金属、合金、化合物等材料以薄膜的形式沉积到基材表面的一种工艺。
PVD镀膜工艺被广泛应用于各个领域，如光学、电子、机械、汽车、建筑等。
蒸发是PVD镀膜中最早应用的一种工艺。
通过加热源将材料加热至蒸发温度，使其转变为气态，然后在真空室内的基板上形成薄膜。
蒸发工艺可以通过电阻加热、电子束加热等方式来进行。
这种工艺的特点是操作简单，成本较低，但适用于蒸发温度较低的材料。
溅射是PVD镀膜中应用较广泛的一种工艺。
通过高能粒子的轰击使靶材表面的原子或离子脱落，然后被沉积在基板表面上形成薄膜。
溅射工艺一般可分为直流溅射、射频溅射、磁控溅射等不同方式。
这种工艺具有较高的沉积速率和较好的膜层均匀性，适用于多种材料的沉积。
离子镀是一种利用离子轰击作用在基材表面上形成薄膜的工艺。
通过向沉积膜层的材料供应高能离子，使其在基板表面发生化学反应并沉积形成薄膜。
离子镀工艺能够提高薄膜的致密性和附着力，适用于复杂形状的基板和高精密要求的镀膜。
在PVD镀膜过程中，需要注意以下几个关键环节。
首先，要确保真空室内的气压稳定，并保持高真空状态，以避免杂质对薄膜质量的影响。
其次，镀膜前需对基材进行表面处理，如清洗、抛光等，以提高薄膜的附着力。
再次，镀膜材料的纯度和均匀性对薄膜性能起着重要影响，因此需要对材料进行精细的处理和选择。
最后，要通过适当的加热、冷却以及离子轰击等方式，使沉积的薄膜具有良好的致密性和均匀性。
PVD镀膜工艺具有许多优点。
首先，它可以在室温下进行，避免了高温对基材产生的热应力和变形。
其次，沉积的薄膜具有较高的质量和均匀性，具有良好的机械性能和化学稳定性。
再次，PVD镀膜可用于多种材料的沉积，如金属、合金、化合物等，具有较大的灵活性和可扩展性。
此外，PVD镀膜还具有低污染性、无溶剂使用、高效节能等环保优势。
镀膜工艺流程
镀膜工艺流程
《镀膜工艺流程》
镀膜工艺是一种常用的表面处理技术，旨在为材料表面增加一层膜，从而改善其性能和外观。
镀膜工艺可以应用于金属、塑料、陶瓷等各种材料上，用途广泛。
下面将介绍镀膜工艺的主要流程。
1. 表面处理：在进行镀膜之前，首先需要将材料的表面进行处理，以确保膜层能够牢固地附着在其上。
通常，表面处理包括去油、除锈、打磨、清洗等步骤。
2. 镀前处理：将经过表面处理的材料放入镀前处理液中进行处理，以增强膜的附着性。
镀前处理一般包括清洗、酸洗、活化等步骤。
3. 镀膜：将经过镀前处理的材料放入镀膜槽中进行镀膜。
镀液中通常含有金属离子，通过电化学方法将金属离子还原成金属层，从而在材料表面形成一层金属膜。
4. 后处理：对镀膜后的材料进行清洗、干燥、抛光等后处理工艺，以确保膜层光滑、均匀、无缺陷。
以上就是镀膜工艺的主要流程。
通过上述步骤，可以为材料表面增加一层薄膜，提升其耐腐蚀性、硬度、光泽度等性能。
镀膜工艺不仅可以用于美化产品外观，还可以增强材料的使用寿命和耐用性，因此在工业生产中具有重要的应用价值。
镀膜工艺技术
镀膜工艺技术镀膜工艺技术是一种将膜物质涂覆在工件表面的方法，使工件具有特定的性能或外观效果的技术。
镀膜工艺技术广泛应用于电子、航空航天、光学、汽车等领域。
一、镀膜工艺技术的分类根据涂覆物的不同，镀膜工艺技术可以分为化学镀膜、物理镀膜和电化学镀膜三种。
1. 化学镀膜技术化学镀膜是利用化学反应将膜物质溶解在化学溶液中，通过反应物分子在工件表面形成一层薄膜，从而改善工件表面的性能。
常用的化学镀膜技术有镀金、镀铬、镀镍等。
2. 物理镀膜技术物理镀膜是利用物理方法将膜物质蒸发或溅射到工件表面，形成一层薄膜。
常见的物理镀膜技术有真空蒸发、物理气相沉积等。
3. 电化学镀膜技术电化学镀膜是利用电解溶液中的阳离子在阳极处发生离子化，经过电场作用，将离子在阴极处还原，形成一层薄膜。
常见的电化学镀膜技术有镀锌、镀铜、镀锡等。
二、镀膜工艺技术的应用1. 保护性镀膜镀膜可以在工件表面形成一层保护性膜，防止工件与外界环境接触，延长其使用寿命。
例如，汽车零部件镀锌可以防止钢铁零件锈蚀，延长其使用寿命。
2. 装饰性镀膜镀膜可以使工件表面具有金属质感或其他特殊效果，提高其装饰性。
例如，首饰镀金可以使首饰更加闪亮、美观。
3. 功能性镀膜镀膜可以赋予工件特定的功能，如增加工件的导电性、耐磨性或降低摩擦系数等。
例如，光学镀膜可以使镜片具有优良的透光性和抗反射性能。
三、镀膜工艺技术的发展趋势1. 绿色环保化随着环保意识的提高，镀膜工艺技术向着绿色环保化的方向发展。
例如，采用无铬镀膜工艺替代传统的六价铬镀膜，可以减少对环境的污染。
2. 高效节能化工艺技术的不断创新，使得镀膜过程中的能源消耗大大减少，提高了工艺的效率和节能性。
3. 自动化智能化镀膜工艺技术在自动化和智能化方面的应用越来越广泛，大大提高了生产效率和产品质量。
例如，采用机器人来进行膜物质的涂覆，可以保证涂覆的均匀性和一致性。
总之，镀膜工艺技术是一项重要的表面处理技术，具有广泛的应用前景。
PVD镀膜工艺简介
生物医疗
用于制造具有生物相容性和耐 腐蚀性能的医疗器械和人工关
节等。
02
PVD镀膜工艺流程
前处理
清洗
去除工件表面的污垢、油脂和杂 质，确保工件清洁，以便进行后 续镀膜。
干燥
将清洗后的工件进行干燥处理， 以去除残留的水分，避免对镀膜 效果产生影响。
真空镀膜
蒸发源选择
根据需要镀制的膜层材料，选择相应 的蒸发源，如电子束蒸发、激光脉冲 蒸发等。
PVD镀膜工艺简介
目 录
• PVD镀膜技术概述 • PVD镀膜工艺流程 • PVD镀膜材料 • PVD镀膜工艺的特点与优势 • PVD镀膜工艺的应用实例
Байду номын сангаас1
PVD镀膜技术概述
PVD镀膜技术的定义
物理气相沉积（Physical Vapor Deposition，简称PVD）是一 种表面处理技术，利用物理方法将固体材料转化为气态原子或 分子，并将其沉积在基材表面形成薄膜。
类金刚石镀膜
具有极高的硬度和优良的 耐磨性，常用于机械零件、 光学元件、医疗器械等领 域的表面处理。
碳化物镀膜
具有高硬度、高耐磨性等 特点，常用于切削工具、 模具等领域的表面处理。
复合镀膜材料
氧化铝/氮化钛镀膜
氧化锆/类金刚石镀膜
具有高硬度、优良的耐磨性和耐腐蚀 性等特点，广泛用于切削工具、刀具 等领域的表面处理。
适用范围广
PVD镀膜工艺适用于各种金属材料， 如不锈钢、钛、铝、钴等，也可应用 于陶瓷、玻璃等非金属材料。
优良的结合力
PVD镀膜层与基材之间具有优良的结 合力，不易剥落，提高了产品的可靠 性和安全性。
长寿命
PVD镀膜层具有较长的使用寿命，可 大幅减少维修和更换的频率，降低生 产成本。
pecvd镀膜工艺膜层结构计算
PECVD镀膜工艺膜层结构计算一、概述1.1 PECVD镀膜工艺简介PECVD (Plasma-Enhanced Chemical Vapor Deposition)是一种常用的薄膜沉积工艺，通过在放电等离子体环境中使气体化学反应沉积薄膜。
其优点是可在较低的温度下进行，对于柔性基板和有机材料具有较好的适用性。
1.2 膜层结构及其重要性膜层结构在薄膜技术中有着重要的作用，不同的结构对薄膜性能有着显著的影响。
准确地计算膜层结构是非常重要的，可以帮助工程师更好地理解薄膜性能，并对工艺参数进行优化。
二、PECVD镀膜工艺膜层结构的计算方法2.1 常用的计算方法一般来说，可以采用理论计算和实验测试相结合的方法来计算PECVD 镀膜工艺膜层结构。
理论计算可以采用蒙特卡洛方法模拟沉积过程，通过模拟分子在表面的扩散、吸附和反应等过程来得到膜层的结构信息。
实验测试方面可以采用X射线衍射、扫描电镜等手段来对膜层进行分析。
2.2 蒙特卡洛方法蒙特卡洛方法是一种基于概率统计原理的计算方法，可以模拟分子在表面的扩散、吸附和反应等过程。
通过在计算机上建立模拟系统，模拟大量粒子在给定条件下的运动，可以得到膜层的结构信息。
2.3 X射线衍射X射线衍射是一种通过对材料进行X射线照射，然后由材料表面散射出的X射线进行分析，从而得到材料结构信息的方法。
可以通过X射线衍射的峰位和峰型来分析膜层的结构特征。
2.4 扫描电镜扫描电镜是一种能够对样品进行高分辨率表面成像的仪器，通过对膜层表面进行扫描，可以得到膜层的微观结构信息。
可以观察膜层的厚度、颗粒大小、表面形貌等特征。
三、膜层结构计算在PECVD镀膜工艺中的应用3.1 对薄膜性能的影响膜层结构对薄膜的光学、电学、机械等性能都有着重要的影响。
薄膜的光学性能受到膜层的厚度、晶粒大小等因素的影响；电学性能则受到了膜层的电子结构、电子迁移率等因素的影响。
了解膜层结构对于理解薄膜性能具有重要意义。
塑料镀膜工艺技术
塑料镀膜工艺技术
塑料镀膜工艺技术是一种在塑料表面形成一层保护膜的工艺。
通过镀膜，可以提高塑料表面的耐磨性、抗化学腐蚀性和外观质量，延长其使用寿命。
以下是塑料镀膜工艺技术的简要介绍。
首先，塑料镀膜的前处理非常重要。
在进行镀膜之前，需要对塑料表面进行清洁、去污、除油等处理，以确保膜层与塑料表面的粘结力。
这可以通过物理或化学方法实现，如用溶剂擦拭或光束等。
其次，选择合适的镀膜材料。
常用的塑料镀膜材料包括金属、陶瓷和聚合物等。
选择合适的镀膜材料需要考虑到塑料表面的性质和应用环境等因素。
例如，如果需要提高塑料的导电性，可以选择金属镀膜材料。
然后，进行镀膜过程。
塑料镀膜的方法有很多种，例如真空蒸发镀膜、电镀、喷涂等。
选择合适的镀膜方法需要考虑到塑料材料的特性和要求。
例如，真空蒸发镀膜适用于高温塑料和对温度敏感的塑料；电镀适用于要求膜层均匀、厚度可控的塑料。
最后，进行后处理。
镀膜完成后，需要对塑料进行后处理以提高镀膜层的表面质量和性能。
常用的后处理方法包括烘干、热固化、抛光等。
这些后处理方法可以提高镀膜层与塑料表面的结合力和耐磨性。
总结起来，塑料镀膜工艺技术是一种重要的表面处理技术，可以提高塑料的表面性能和外观质量。
在实际应用中，我们需要
根据具体情况选择合适的镀膜材料和方法，并进行前处理和后处理以确保镀膜层的质量和效果。
随着科技的发展，塑料镀膜技术将不断进步和改进，为塑料制品的应用提供更多的可能性。
pecvd镀膜工艺膜层结构计算
pecvd镀膜工艺膜层结构计算膜层结构计算在PECVD（等离子体增强化学气相沉积）镀膜工艺中扮演着重要的角色。
本文将介绍PECVD镀膜工艺以及如何计算膜层结构，为读者提供相关知识和技术指导。
一、PECVD镀膜工艺简介PECVD是一种常用的薄膜沉积技术，通过高频电离气体，使气相前体分子在电场的作用下激发、电离，并生成活性离子，最终在衬底表面沉积出所需的薄膜。
PECVD工艺具有高效、低温、均匀性好等优点，被广泛应用于光电子、半导体、光伏等领域。
二、膜层结构计算方法1. 原子自排列模拟原子自排列模拟是一种常见的计算膜层结构的方法。
该方法通过分子动力学仿真的方式，模拟原子在薄膜表面的排列方式。
基于材料的能量最小化原理，计算出最稳定的膜层结构。
2. 密度泛函理论密度泛函理论是一种计算材料性质的理论方法，广泛应用于薄膜结构计算中。
该方法基于电子密度的描述，通过求解Kohn-Sham方程，计算出电子的能量和波函数，从而得到膜层结构和相关性质。
3. 经验公式计算除了基于理论的方法，经验公式也常用于膜层结构计算。
根据经验数据和实验结果，建立数学模型，通过计算得到膜层的结构参数。
这种方法计算快速，适用于一些简单的膜层结构。
三、应用案例以PECVD镀膜工艺中的氮化硅（SiNx）膜层为例，介绍如何计算膜层结构。
1. 原子自排列模拟法采用分子动力学仿真软件，建立氮化硅膜层的模型，并设置初始参数和相互作用势函数。
通过设置温度、压力、数学计算模式等参数，进行模拟计算，得到膜层的原子排列方式。
2. 密度泛函理论利用密度泛函理论软件，设定氮化硅膜层的结构参数、晶格参数等。
通过计算得到氮化硅膜层的电子能带结构、密度分布等信息，进而确定膜层的结构特征。
3. 经验公式计算法根据已有的实验数据和经验公式，通过计算得到氮化硅膜层的结构参数。
例如，通过膜层厚度与沉积速率的关系，可以计算出膜层的厚度。
四、结论膜层结构计算是PECVD镀膜工艺中的重要环节，可通过原子自排列模拟、密度泛函理论和经验公式等方法来实现。
金属镀膜工艺
金属镀膜工艺金属镀膜工艺简介•金属镀膜工艺是将一层金属覆盖在另一种金属或非金属表面的一种加工方法。
•通过金属镀膜可以改善材料的外观、增加耐腐蚀性、提高导电性等特性。
常见的金属镀膜工艺1.电镀–电镀是利用电解的原理，在材料表面上析出金属层的工艺。
–可以使用金属离子在电解质溶液中通过外加电流沉积在工件表面。
–常见的电镀金属包括铬、镍、银等。
2.热镀–热镀是通过将金属材料加热到高温，使金属粒子在材料表面重新结晶形成金属层的工艺。
–热镀常用的金属包括锌、镍等。
3.静电喷涂–静电喷涂是利用静电原理，使金属粉末在电场作用下沉积在材料表面的工艺。
–静电喷涂常用的金属粉末有铝、铜等。
4.水镀–水镀是利用化学反应，在水溶液中析出金属层的工艺。
–水镀常用的金属包括银、金等。
金属镀膜的应用领域•电子行业：金属镀膜可以提高电路板的导电性能，增加耐腐蚀性，保护电子元件的稳定性。
•汽车行业：金属镀膜可以提高汽车零部件的耐腐蚀性能，延长使用寿命。
•建筑行业：金属镀膜可以改善建筑物外观，提高耐候性，增加防火性能。
•饰品行业：金属镀膜可以提升饰品的外观质感，增加其价值和吸引力。
金属镀膜工艺的发展趋势1.环保性–近年来，对于化学物质的使用越来越受到关注，未来的金属镀膜工艺将更加注重环保，在减少有害物质的使用上进行改进。
2.高性能–随着科技的不断发展，对于金属镀膜的要求也越来越高，未来的金属镀膜工艺将更加注重提高质量、耐用性和功能性。
3.创新技术–随着科技的进步，可能会出现新的金属镀膜工艺，如纳米镀膜技术、等离子体镀膜技术等，这些创新技术将为金属镀膜带来更多可能性。
总结•金属镀膜工艺是一种重要的加工方法，可以改善材料的性能和外观。
•不同的金属镀膜工艺有不同的应用领域和特点。
•未来的金属镀膜工艺将更加注重环保、高性能和创新技术的发展。
以上是关于金属镀膜工艺的相关文章，希望对您有所帮助！金属镀膜工艺的优势1.提高耐腐蚀性：金属镀膜能够在材料表面形成一层保护层，有效防止材料受到外界的腐蚀侵袭。
镀膜工艺技术说明
镀膜工艺技术说明
镀膜工艺技术是一种在各种材料表面上形成保护层或改变材料外观的技术。
镀膜工艺技术被广泛应用于各个行业，例如电子、汽车、航空航天等领域。
首先，镀膜工艺技术的前期准备工作非常重要。
在进行镀膜之前，需要对材料的表面进行处理，以确保膜层能够牢固地附着在材料表面上。
通常的处理方法有磨光、除污、除油等。
此外，还需要准备合适的镀液和镀膜设备。
接下来是镀膜工艺的具体操作步骤。
首先，将准备好的镀液倒入镀膜设备中。
然后，将材料放入设备中，并调整设备的操作参数，如温度、电流等。
接着，通电使镀膜设备工作，电流通过液体中的镀液引发化学反应，形成膜层。
此过程中，还可通过控制电流密度和时间来控制膜层的厚度和质量。
在具体的材料表面处理过程中，有多种镀膜工艺可供选择。
例如，电镀工艺适用于金属材料，使用电解液中的金属离子在材料表面上形成金属膜层；喷涂工艺适用于非金属材料，通过将喷雾液体喷射到材料表面上，形成薄膜。
最后，需要进行膜层的后续处理和检测。
一般来说，镀膜后的材料需要进行清洗和干燥处理，以提高膜层的质量。
此外，还需要对膜层进行检测，以确保其质量和性能是否符合要求。
常用的检测方法有厚度测量、硬度测试、耐腐蚀性检测等。
总的来说，镀膜工艺技术是一项复杂的工艺，需要精细的操作
和完善的设备。
它具有提高材料表面性能、保护材料表面以及改变外观的功能。
随着科学技术的不断进步，镀膜工艺技术也在不断创新和发展，为各行各业提供了更多的应用和可能性。
镀膜工艺方案
镀膜工艺方案背景介绍镀膜工艺是一种将金属材料或其他表面涂覆上薄膜的工艺。
镀膜工艺可以提高材料的表面硬度、耐腐蚀性、防磨损性、光学透过率等性能，从而改善材料的性能。
应用广泛，如在电子、航天、航空、医疗器械、机械制造等行业都有着非常广泛的应用。
镀膜工艺分类根据不同的镀膜材料和特点，可以将镀膜工艺大致分为以下几类：1.金属镀膜：包括镀铬、镀镍、镀金等常见的金属镀膜。
2.合金镀膜：包括合金化铬、合金化硝酸镍等。
3.陶瓷/氧化物涂层：包括氮化硅、碳化钨等。
4.光学镀膜：包括各种光学薄膜。
5.生物医用镀膜：如生物医用涂层。
主要工艺流程镀膜工艺的主要流程包括：基材表面处理、预处理、表面处理、镀膜、后处理等。
1.基材表面处理：对金属或其他材料进行清洗、去污、去油等处理，以保证表面无杂质，有利于后续工艺的进行。
2.预处理：对表面进行一些物理和化学处理，以提高表面的粗糙度。
3.表面处理：将表面经过活化处理，使其能够与膜材料结合到一起，实现膜材料的粘附。
4.镀膜：将膜材料通过各种方法，如物理气相沉积、化学气相沉积、电化学沉积等，沉积到基材上。
5.后处理：对镀膜进行检验、包装以及质量控制等相应的处理过程。
选择合适的镀膜工艺方案选用合适的镀膜工艺方案，不仅可以大幅提高材料的性能，还可以降低成本，提高生产效率，具有非常重要的意义。
在选择合适的镀膜工艺方案时，我们应该考虑以下几个因素：1.材料的特性：根据材料的特性，我们可以选择合适的镀膜材料以及合适的镀膜工艺。
2.镀膜各项性能的要求：比如硬度、耐腐蚀性、光学透过率等，我们要根据实际的要求进行对应的选择。
3.生产效率和成本控制：我们要平衡生产效率和成本控制，选择适合自己实际情况的工艺方案。
结论镀膜工艺方案是一个相对复杂的技术问题，在实际应用中需要根据实际情况做出合理的选择。
我们在进行镀膜工艺设计的时候，应该充分考虑到各种因素，以达到最佳的效果。
镀膜工艺
镀膜工艺一、溅射是指在气相中，工艺气体离子穿过等离子体通过轰击来刻蚀镀膜材料的技术；离子要产生足够快大的加速度，所以用到了强电场；两种主要的溅射技术：直流－溅射；射频－溅射。
二、自发放电：通过撞击这些粒子，带电粒子在这里连续不断地产生。
条件：要有足够高的电压加速这些带电粒子，来进一步的离子化。
为什么用异常辉光放电作为沉积区？１.电流与电势是线性关系；２.离子有足够高的能量从被轰击的表面释放电子和原子三、溅射系统原理：在沉积腔室里，阳极被安装在阴极辉光区内，阴极与阳极的距离只有几厘米而已。
四、反应溅射化合物（氧化物，氮化物）作为沉积材料，可能出现的问题：１.靶材化合物的分裂；２.膜的特性发生改变；３.靶材表面中毒根据以下规则出现工作点是必要的１.工艺开始时没有氧气；２.然后加入氧气并且慢慢加入氧气量直到达到工作点五、两极溅射与磁控溅射：特性：１.没有磁场影响电子路径；２.溅射率非常低；３.放电电压高（>500V）；４.基片温度长得非常快（>500℃），因为高能量的电子撞击基片。
应用：两极溅射可用在金属靶材，绝缘靶材（射频－两极）和磁性靶材（如NiCr）。
两者区别：１.靶材利用率不同；２.设计要求不一样；３.靶材使用限度不一样；４.放电电流和放电电压不一样；５.溅射率不一样靶材利用率：TU＝（新靶－旧靶）[kg]/新靶[kg]靶材寿命：（TLT）靶材可使用的时间长度，以KWh作单位两极，磁控（动态和静态）溅射的TU和TLT比较：靶材利用率的影响因素：１.磁场的强度，磁场强度越强TU越小；２.磁体的安装；３.磁场在靶材表面的强度，这个会影响整个靶材的溅射率六、平面靶材：靶材可以通过多种方式安装在阴极表面，重要的是它们之间的热和电接触良好。
安装方式：1.焊接2.夹具固定七、旋转靶材：旋转靶材是磁控的。
靶材是做成圆铜形的，里面装有静止不动的磁体，以慢速转动。
其优点就是利用率高（>70%），缺点就是造价高。
镀膜工艺技术要求
镀膜工艺技术要求一、引言镀膜工艺技术是一种将薄膜涂覆于物体表面的技术，广泛应用于电子、光学、航空航天等领域。
为了确保镀膜的质量和效果，有一些重要的工艺技术要求需要遵循。
二、表面准备在进行镀膜之前，物体表面必须进行适当的准备工作。
首先，需要清洁物体表面，确保其没有灰尘、油脂等杂质。
其次，如有必要，可以进行表面处理，例如打磨、抛光等，以提高表面的平整度和光洁度。
三、基底材料选择镀膜工艺涉及到不同类型的基底材料，例如金属、玻璃、塑料等。
不同的基底材料对于镀膜的适应性和效果有所差异，因此在选择基底材料时需要考虑镀膜的要求和性能需求。
四、镀膜工艺选择根据不同的应用需求，可以选择不同的镀膜工艺。
常见的镀膜工艺包括物理气相沉积（PVD）、化学气相沉积（CVD）、溅射等。
不同的工艺有其特点和适用范围，需要根据具体情况进行选择。
五、镀膜材料选择镀膜材料的选择对于镀膜的效果和性能至关重要。
常见的镀膜材料有金属、氧化物、氮化物等。
选择合适的材料需要考虑其光学、机械和化学性能。
六、镀膜厚度控制镀膜的厚度对于其光学和电学性能有着重要影响。
因此，在进行镀膜过程中需要严格控制膜厚。
常用的方法有监控镀膜时间、控制镀膜速度等。
七、镀膜过程控制镀膜过程中的控制是确保镀膜质量的关键。
需要控制好镀膜温度、气体流量、沉积速率等参数，以确保膜层的均匀性和致密性。
八、镀膜质量检测镀膜质量检测是镀膜工艺中不可或缺的环节。
常用的检测方法包括光谱测量、显微镜观察、电子显微镜分析等。
通过这些方法可以评估镀膜的光学、机械和化学性能。
九、镀膜后处理镀膜后处理是进一步改善镀膜性能和外观的重要步骤。
常见的后处理方法包括退火、抛光、涂覆保护膜等。
十、镀膜工艺改进镀膜工艺技术是一个不断发展的领域，为了满足不同应用的需求，需要不断改进和创新。
可以通过改进设备、优化工艺参数、研发新材料等方式提升镀膜工艺的效率和品质。
十一、结论镀膜工艺技术要求涉及到多个方面，包括表面准备、基底材料选择、镀膜工艺选择、镀膜材料选择、镀膜厚度控制、镀膜过程控制、镀膜质量检测、镀膜后处理等。
氧化铝镀膜工艺介绍
氧化铝镀膜工艺介绍
一、概述
氧化铝镀膜是一种将铝材料表面进行一定处理后，使其形成一层颜色较为均匀、耐磨损、耐腐蚀的膜层的工艺过程。
氧化铝膜具有良好的绝缘性、绝热性和耐高温性能。
二、工艺步骤
1. 清洗：清洗铝材表面，达到去除各种杂质和污物的目的，保证铝材表面的干净。
2. 预处理：采用强化性处理方法，通过电解处理和浸泡处理的方式，使应涂表面形成均匀、致密的氧化膜。
3. 进行镀膜：在经过预处理的铝材表面进行电解加工，可以获得不同颜色、不同厚度的氧化铝膜。
4. 进行封孔处理：通过进行热处理和水处理的方式封闭住铝材表面的氧化膜细孔。
5. 最终检查：对已经镀好膜的铝材进行外观检查和功能测试，质量合格就可以进行使用。
三、设备
氧化铝镀膜的设备包括：电解槽、预处理槽、脚踏式液位调节器、电源、磁力搅拌装置等。
四、应用
氧化铝膜的主要用途有：防腐蚀、隔热、导电、美化等。
常用于电子
器件、汽车零配件、建筑材料等行业。
五、优点和缺点
氧化铝膜的优点是：表面平整、色泽美观、硬度高、抗磨损、隔热性
能强、耐腐蚀等。
氧化铝膜的缺点是：一次性投资成本高、效率低、需要较高技术掌握等。
六、总结
氧化铝镀膜工艺是一种成熟稳定的质量保证措施，具有广阔的应用前
景和较好的经济效益。
随着制造技术的不断提升，氧化铝膜对于防腐、美化等领域的应用将会更为广泛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8
等离子体
• 电子流动性 - 电子远比离子轻。=>所以流动性远高于离子, - 电子在表面的运动速度远高于其他地方。.
l (cm)
HIB:
0.5 mTorr
10
GMR:
5.0 mTorr
1.0
RIE:
500 mTorr
0.01
碰撞后飞离 5 cm <1
5 500
3
真空
• 真空等式
Gas in
气压P, 体 Q (流量) 积V
真空系统 S (抽速)
V(dP/dt) = Q – SP;
V: 体积(升), P: 压力 (托), Q: 流量 (托-升/秒), S: 抽速(升/秒)
11
等离子体
• 低密度等离子体，Low Density Plasma (LDP)
- 通常为电容性耦合，normally capacitive coupled, - 等离子体密度为，plasma density: 109 to 1010 cm-3, - 正离子流量为，positive ion flux: < 1.0 ma/cm2. • 高密度等离子体，High Density Plasma (HDP) - 通常为感应耦合，或者电容耦合加上电磁耦合。normally inductively coupled, or capacitive couple plus magnetron, - 等离子体密度为，plasma density: 1011 to 1013 cm-3, -正离子流量为， positive ion flux: 1.0 ~ 100 ma/cm2. • 为什么需要高密度等离子体，Why Need High Density Plasmas? - 一是因为需要降低离子轰击能量，来避免物理损伤。to lower ion bombardment energies to avoid physical damages, - 二是为了提高工艺选择性。to improve process selectivities.
20
镀膜溅射系数或溅射产额（率）
溅射系数或溅射产额（率）：影响参数 ⑥合金和化合物溅射与单原子固体溅射相比差异很大。单原子固体变为多原子固体之
后，同一构成原子的溅射率总要发生显著的变化。由于构成固体的元素彼此之间 的溅射率不同，因此存在选择溅射问题。按碰撞级联理论，组成原子的溅射率之 比与其质量比的指数成反比，与其升华能比成反比。由于靶表面形成交换层，薄 膜的成分一般与靶的成分很接近。 ⑦靶材温度：下图是用45keV的Xe+对几种靶材进行轰击时，其溅射率与靶材温度的关 系曲线。在溅射时，控制靶材温度，防止因溅射急剧增加而导致溅射速率不稳定 现象也是重要的。
17
镀膜
磁控溅射的特点： ①高沉积速率。很高的沉积速率得益于离子电流所占的高比例。 ②功率效率高。靶发热、辐射和二次电子发射等“无用”功在总输入功率中所 占比例很小。 ③对基体的损伤小。阴极电压低，等离子体被磁场束缚在阴极附近，抑制了高 能带电离子对基体的轰击。 ④基体温度低。因为入射基体的电子的数量减少，避免了基体温度的过度升 高。 ⑤对靶的不均匀刻蚀。这是不均匀磁场造成的。
- 常用此方法调节稳定气压, - 抽速S能够通过控制门阀的开关来调节。 - 压力计可以提供反馈结果。根据反馈结果再进一步进行调节。
5
真空
• 为什么需要真空？=>更少的颗粒。更长的分子运动自由程，更少 的碰撞次数。
如下图所示，1E-9托真空状态下分子密度只有3.3E7个/立方厘米。远 远少于大气压下的2.5E19个/立方厘米。
1. 吸附效应，Attachment: gain energy after capturing an electron
e + SF6 = SF62. 分解效应，Dissociation: allows chemical reaction at room temp
e + O2 = O + O + e 3. 电离效应，Ionization: critical to maintain plasma
导体、绝缘体、化合物和混合物等，只要是固体，不论是块状、粒状的物质都 可以作为靶材。由于溅射氧化物等绝缘材料和合金时，几乎不发生分解和分 馏，所以可用于制备与靶材料组分相近的薄膜和组分均匀的合金膜，乃至成 分复杂的超导薄膜。此外，采用反应溅射法还可制得与靶材完全不同的化合 物薄膜，如氧化物、氮化物、碳化物和硅化物等. 2.溅射膜与基体之间的附着性好。由于溅射原子的能量比蒸发原子能量高l~2个数 量级，因此，高能粒子沉积在基体上进行能量转换，产生较高的热能，增强了 溅射原子与基体的附着力。加之，一部分高能量的溅射原子将产生不同程度 的注入现象，在基体上形成一层溅射原子与基体材料原子相互“混溶”的所谓 伪扩散层。此外，在溅射粒子的轰击过程中，基体始终处于等离子区中被清洗 和激活，清除了附着不牢的沉积原子，净化且活化基体表面。因此，使得溅射 膜层与基体的附着力大大增强。 3.溅射镀膜密度高，针孔少，且膜层的纯度较高，因为在溅射镀膜过程中，不存在 真空蒸镀时无法避免的坩埚污染现象。 4.膜厚可控性和重复性好。由于溅射镀膜时的放电电流和靶电流可分别控制，通过 控制靶电流则可控制膜厚。所以，溅射镀膜的膜厚可控性和多次溅射的膜厚 再现性好，能够有效地镀制预定厚度的薄膜。此外，溅射镀膜还可以在较大面 积上获得厚度均匀的薄膜
• 浮动电势 - 相对于等离子体，绝缘体表面会带负电荷。.
• 等离子体电势 - 等离子体电势，浮动电势的相反意义。
• 自偏压 - 当RF电压通过一系列的阻塞电容加电压到一个表面，这个表面
会产生一个负电势。这个叫做自偏压
9
等离子体
• 为什么我们关心等离子体电势
- 离子轰击晶圆或者靶材表面的能量，energy of ion bombardment on wafer or target surface,
真空镀膜工艺简介
多维科技有限公司-生产部 2012年2月
目录
• 真空 • 等离子体 • 镀膜
2
真空
•气压单位和换算
• 分子密度
1 Torr = 3.2 x1016 molecules/cm3 • 平均自由程
l (cm) ~ 5/P (mTorr), 依赖于气体种类.
Example:
Pressure
• 分类
真空关闭: V(dP/dt) = Q（S=0) 无气体进入: S = - (V/P)(dP/dt)（Q=0）
P
P
Pump off
t
Gas off
t
4
真空
• 稳定状态 (dP/dt = 0): P = Q/S
• 几种达到稳定气压的方法： 1. 保持抽速S恒定，调节流量Q:
- 此方法不容易，因为抽速也是流量Q的函数。 2. 保持流量Q恒定，调节抽速S:
6
真空
真空下气体分子的特性: 1.第一个特点是气体分子数目的减少，即气体单位体积中所具有的分
子数目的减少。（见上图 表1-4） 2.第二个特点是伴随着分子数目的减少，分子之间，分子与器壁之间
相互碰撞次数也逐渐地减少下来。（见下图）
3.第三个特点是气体分子热运动自由行程的增大（见上图 表1-6）
7
等离子体
- 离子轰击其他表面的能量，energy of ion bombardment on other
surfaces (contamination).
- 它能决定薄膜的质量和特性。It may decide film properties and
quality.
10
等离子体
• 等离子体密度 (ne in cm-3)
12
等离子体
How to Apply an rf Power ?
Capacitive Coupling
Inductive Coupling (ICP)
(voltage coupling)
RF sputter, RF SPE, etc. Plasma chamber
~ rf
dielectric plate
18
镀膜溅射系数或溅射产额（率）
溅射系数或溅射产额（率）： 平均一个入射正离子所发射的靶原子数定义为溅射系数或溅射产额（率），以 η表示. 溅射产额（率）与入射离子的种类、能量、入射角和靶材料、靶材温度等有关。
19
镀膜溅射系数或溅射产额（率）
溅射系数或溅射产额（率）：影响参数
②入射离子的能量：当离子能量增加到某值时，才发生溅射现象，该值称为溅射 阈值（阈能），Ar+正离子溅射几种常见材料的阈值见表17.2。图17.4是轰击离子能 量与溅射率之间的典型曲线，整个曲线分三部分。第一部分是当入射离子能量低 于溅射阈值时，不产生溅射。第二部分为当离子能量低于150eV时，溅射率与离子 能量的平方成正比；在150eV～l0keV范围内，溅射率与能量成正比；这一部分是 溅射率随电压而增大区域，大多数薄膜沉积研究工作所集中的区域包括在这一部 分。第三部分是继续增大入射离子能量，溅射率呈下降的区域，这是由于轰击离 子此时将深入到晶格内，把大部分能量损失在靶材体内，而不是损失在表面的缘 故，轰击离子愈重，出现这种下降的能量就愈高。 ③入射离子入射角：对相同的靶材和入射离子，溅射率η随离子入射角增大而增大， 当角度增大到70°~80°时，溅射率η最大。继续增大溅射角，溅射率η急剧减小， 90°时η值为零。见图17.5溅射率与离子入射角的关系曲线。 ④靶材料：随靶材原子d壳层电子填满程度的增加，溅射率η增大，呈周期性变化， 即Cu、Ag、Au等最大，Ti、Zr、Nb、Mo、Hf、Ta、W等最小。表17.3所示为各种靶材 的溅射率η值。 ⑤对单晶材料来说，当入射方向平行于低密度的晶体指数面时，溅射率比多晶材 料低；当入射方向平行于高密度的晶体指数面时，溅射率比多晶材料高。
