隧道二次衬砌施工工艺及施工方法
隧道二次衬砌施工方案设计
隧道二次衬砌施工方案设计
1.材料选择：
（1）材料的强度和耐久性：选择抗压强度高、抗冻性好、耐腐蚀等
材料，如高强度混凝土、防水混凝土等材料。
（2）施工工艺：选择适合施工工艺的材料，如喷射混凝土、预制片等。
（3）环保性：选择对环境污染较小的材料，如水泥、砂浆等。
2.施工工艺：
（1）清理表面：将初次衬砌表面的杂物和不牢固的部分清理干净，
以保证二次衬砌的结构稳定性。
（2）涂覆防水层：隧道二次衬砌的防水层是保证隧道长期使用的重
要环节，可以采用喷涂或涂刷方式进行涂覆。
（3）施工回填：将混凝土或预制片等材料倒入隧道内，填充隧道墙
壁和顶部的空隙，形成二次衬砌。
（4）养护：施工完成后，对二次衬砌进行养护，保证材料的强度和
稳定性。
3.质量控制：
（1）材料检测：对使用的材料进行抽样检测，检查材料的抗压强度、抗冻性、耐腐蚀性等指标是否符合要求。
（2）施工现场检验：对施工过程中的关键节点进行检验，如防水层
的涂覆厚度、二次衬砌材料的配合比等。
（3）质量监控：在施工过程中安排专人进行质量监控，及时发现和
解决质量问题，确保施工质量。
（4）验收评估：施工完成后进行验收评估，对二次衬砌的结构强度、防水效果等进行检验，确保达到设计要求。
综上所述，隧道二次衬砌施工方案设计需要考虑材料选择、施工工艺
和质量控制等方面的因素。
只有在选择适合的材料、运用科学的施工工艺
和严格的质量控制措施下，才能确保隧道二次衬砌工程的质量和安全性。

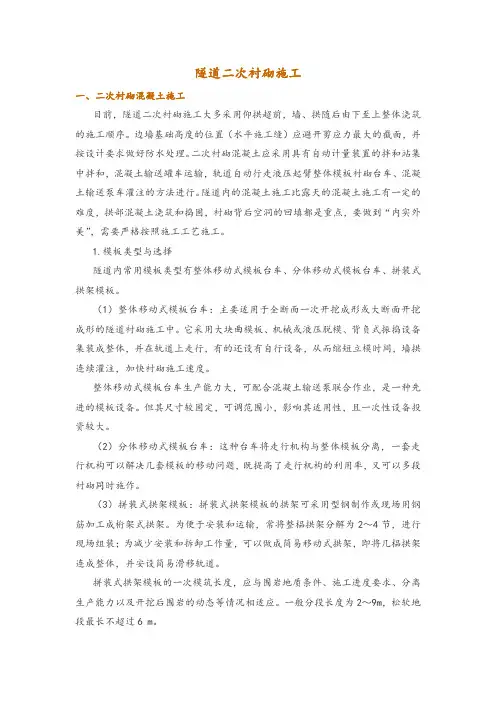

隧道二次衬砌施工
隧道二次衬砌施工一、二次衬砌混凝土施工目前，隧道二次衬砌施工大多采用仰拱超前，墙、拱随后由下至上整体浇筑的施工顺序。
边墙基础高度的位置（水平施工缝）应避开剪应力最大的截面，并按设计要求做好防水处理。
二次衬砌混凝土应采用具有自动计量装置的拌和站集中拌和，混凝土输送罐车运输，轨道自动行走液压起臂整体模板衬砌台车、混凝土输送泵车灌注的方法进行。
隧道内的混凝土施工比露天的混凝土施工有一定的难度，拱部混凝土浇筑和捣固，衬砌背后空洞的回填都是重点，要做到“内实外美”，需要严格按照施工工艺施工。
1.模板类型与选择隧道内常用模板类型有整体移动式模板台车、分体移动式模板台车、拼装式拱架模板。
（1）整体移动式模板台车：主要适用于全断面一次开挖成形或大断面开挖成形的隧道衬砌施工中。
它采用大块曲模板、机械或液压脱模、背负式振捣设备集装成整体，并在轨道上走行，有的还设有自行设备，从而缩短立模时间，墙拱连续灌注，加快衬砌施工速度。
整体移动式模板台车生产能力大，可配合混凝土输送泵联合作业，是一种先进的模板设备。
但其尺寸较固定，可调范围小，影响其适用性，且一次性设备投资较大。
（2）分体移动式模板台车：这种台车将走行机构与整体模板分离，一套走行机构可以解决几套模板的移动问题，既提高了走行机构的利用率，又可以多段衬砌同时施作。
（3）拼装式拱架模板：拼装式拱架模板的拱架可采用型钢制作或现场用钢筋加工成桁架式拱架。
为便于安装和运输，常将整榀拱架分解为2～4节，进行现场组装；为减少安装和拆卸工作量，可以做成简易移动式拱架，即将几榀拱架连成整体，并安设简易滑移轨道。
拼装式拱架模板的一次模筑长度，应与围岩地质条件、施工进度要求、分离生产能力以及开挖后围岩的动态等情况相适应。
一般分段长度为2～9m，松软地段最长不超过6 m。
拼装式拱架模板灵活性大，适应性强，尤其适用于曲线地段。
因其安装架设较费时费力，故生产能力较模板台车低，在中小型隧道及分部开挖时使用较多。
隧道二次衬砌施工方案
隧道二次衬砌施工方案一、仰拱及填充1、仰拱超前于二次衬砌施工，仰拱、填充采用搭设移动式栈桥进行施工，一次施工长度12m。
第一步：栈桥安装就绪，允许各种车辆通过，准备桥下仰拱作业。
第二步：桥下仰拱作业，各种车辆正常通过，桥下桥下互不干扰。
第三步：仰拱施工结束，坡桥在液压油缸作业下升起，离开地面，同时行走轮下降，行走轮接地后油缸继续伸长，行走轮逐渐将整个栈桥撑起。
第四步：启动行走电机，行走轮旋转，带动栈桥向前移动，栈桥行走12米。
第五步：栈桥行走到位后，行走轮支撑油缸收缩，当栈桥完全由栈桥桥墩支撑时停止，此时放下坡桥，完成栈桥准备工作。
2、具体操作：先使用挖机清理施工段的大部分底碴，搭设栈桥，栈桥底面高度比已施工的仰拱填充面高20cm，然后人工清理隧底、检查断面尺寸及标高、安装栈桥的支承墩和仰拱填充砼的端头模板，模板采用钢模，灌筑砼。
砼集中拌合，泵送砼入模。
3、仰拱全断面一次浇灌完成后，填充砼采取罐车直接运到施工地点卸料浇注，插入式捣固棒进行捣固。
4、仰拱砼所采用的水泥、外加剂必须符合技术规范的规定。
仰拱砼所采用细骨料、粗骨料、砼中氯离子含量、矿物掺合料、砼中的总碱含量、砼拌和用水、配合比设计的检验以及抗压强度试件取样、留置及强度等级的检验应符合技术规范的规定。
5、仰拱厚度及各部尺寸应符合设计要求，并采用无损检测法进行检测。
6、仰拱拱座与边墙及水沟连接应符合设计要求，拱座应与墙基同时浇筑。
施作仰拱砼前应清除隧底虚碴、淤泥积水和杂物，超挖部分应采用同级砼回填。
7、仰拱砼应分段连续浇筑，一次成型，不留纵向施工缝。
8、仰拱表面应平顺，确保水流畅通，不积水。
9、仰拱施工后应及时施作填充和铺底，顶面高程和坡率应符合设计要求。
二、拱墙说明：1、Ⅴ级围岩二次衬砌与开挖掌子面距离一般为20米；2、Ⅳ级围岩二次衬砌与开挖掌子面距离一般为40米；3、Ⅲ、Ⅱ级围岩二次衬砌在围岩收敛后施作；4、在施作带仰拱的二衬时，先浇筑仰拱，再整体浇筑洞身拱墙二衬砼；1、拱墙二次衬砌采用全断面衬砌台车施工，为便于全断面二次衬砌台车施工，在仰拱（填充）施工后应先施做矮边墙，为美观考虑，矮边墙与二次衬砌边墙的接缝控制在水沟盖板底面高程。
隧道工程二次衬砌施工工序
隧道工程二次衬砌施工工序一、引言隧道工程是一项复杂而重要的工程，其二次衬砌施工是隧道建设的关键环节之一。
本文将对隧道工程二次衬砌施工工序进行详细介绍，包括施工前准备、施工方法、施工工艺以及质量控制等方面的内容。
二、施工前准备1.方案设计：根据隧道工程的设计要求，制定二次衬砌的施工方案，包括衬砌材料的选择、施工方法和工艺等。
2.材料准备：根据施工方案确定所需的衬砌材料，包括混凝土、钢筋等，确保材料的质量符合标准要求。
3.设备准备：准备好施工所需的设备和工具，包括搅拌机、输送设备、模板等，确保设备的正常运行和施工的顺利进行。
4.人员组织：组织施工人员，包括施工队长、操作工、质检人员等，确保施工人员的专业素质和技能符合要求。
三、施工方法1.预制法：将衬砌材料在隧道外部进行预制，然后使用吊装设备将预制件放入隧道内部，并进行拼接和固定。
2.喷射法：使用喷射设备将混凝土喷射到隧道壁面上，形成一层均匀、密实的衬砌层。
3.挤浆法：将混凝土挤入模板中，通过模板的移动和挤压，使混凝土均匀分布在隧道壁面上。
四、施工工艺1.清理隧道壁面：在进行二次衬砌之前，需要对隧道壁面进行清理，去除杂物和污垢，确保衬砌材料能够与隧道壁面充分粘结。
2.模板安装：根据设计要求，安装好衬砌模板，确保模板的平整和稳固，以保证衬砌的准确性和质量。
3.衬砌材料搅拌：将混凝土材料按照设计比例进行搅拌，确保混凝土的均匀性和质量。
4.衬砌材料输送：将搅拌好的混凝土通过输送设备输送到施工现场，保持混凝土的流动性和均匀性。
5.施工操作：根据施工方法的选择，进行预制、喷射或挤浆等操作，确保衬砌材料能够与隧道壁面充分粘结，并形成均匀、密实的衬砌层。
6.质量检查：对施工过程中的衬砌层进行质量检查，包括衬砌厚度、均匀性和粘结性等方面的检查，确保衬砌质量符合设计要求。
五、质量控制1.材料质量：对衬砌材料进行检测，包括混凝土强度、钢筋质量等方面的检查，确保材料的质量符合标准要求。

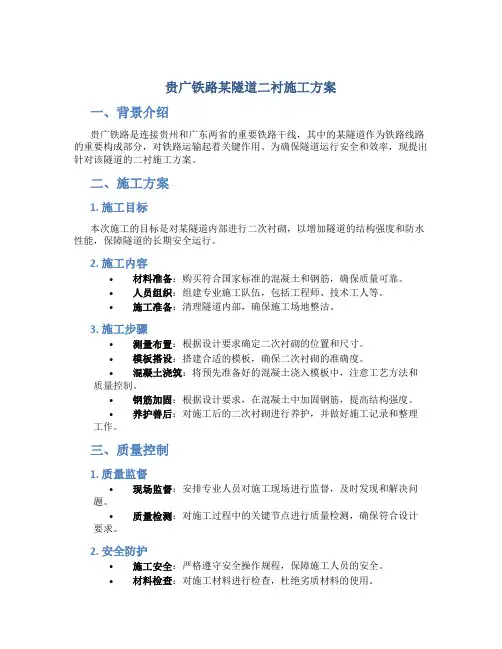

贵广铁路某隧道二衬施工方案
贵广铁路某隧道二衬施工方案一、背景介绍贵广铁路是连接贵州和广东两省的重要铁路干线，其中的某隧道作为铁路线路的重要构成部分，对铁路运输起着关键作用。
为确保隧道运行安全和效率，现提出针对该隧道的二衬施工方案。
二、施工方案1. 施工目标本次施工的目标是对某隧道内部进行二次衬砌，以增加隧道的结构强度和防水性能，保障隧道的长期安全运行。
2. 施工内容•材料准备：购买符合国家标准的混凝土和钢筋，确保质量可靠。
•人员组织：组建专业施工队伍，包括工程师、技术工人等。
•施工准备：清理隧道内部，确保施工场地整洁。
3. 施工步骤•测量布置：根据设计要求确定二次衬砌的位置和尺寸。
•模板搭设：搭建合适的模板，确保二次衬砌的准确度。
•混凝土浇筑：将预先准备好的混凝土浇入模板中，注意工艺方法和质量控制。
•钢筋加固：根据设计要求，在混凝土中加固钢筋，提高结构强度。
•养护善后：对施工后的二次衬砌进行养护，并做好施工记录和整理工作。
三、质量控制1. 质量监督•现场监督：安排专业人员对施工现场进行监督，及时发现和解决问题。
•质量检测：对施工过程中的关键节点进行质量检测，确保符合设计要求。
2. 安全防护•施工安全：严格遵守安全操作规程，保障施工人员的安全。
•材料检查：对施工材料进行检查，杜绝劣质材料的使用。
四、效果评估根据施工结束后的实际情况，对二次衬砌的质量和效果进行评估，检验施工方案的实际效果与设计要求的符合程度。
五、总结贵广铁路某隧道二衬施工方案的实施将有效提升隧道的结构强度和防水性能，确保隧道的安全运行。
通过严格执行施工方案、加强质量控制和安全防护，实现施工目标，为贵广铁路的运行贡献力量。
隧道洞身二次衬砌施工方案
隧道洞身二次衬砌施工方案一、二次衬砌施工概述凤凰山隧道全长范围内共设置七种衬砌类型，分别是：明洞段整体式衬砌为70cm厚C30钢筋混凝土；V级加强复合式衬砌为70cm厚C30钢筋混凝土；Ⅳ级加强复合式衬砌为60cm厚C30钢筋混凝土；Ⅳ级复合式衬砌为50cm厚C30钢筋混凝土；Ⅲ级复合式衬砌为45cm厚C25混凝土；Ⅱ级复合式衬砌为40cm厚C25混凝土；Ⅱ级紧急停车带复合式衬砌为45cm厚C25混凝土。
本隧道除Ⅱ级围岩衬砌段外，其余均设有仰拱，拱墙、仰拱衬砌混凝土均为防水混凝土，抗渗等级不小于S8，仰拱填充为C25普通混凝土。
另外，本隧道人行和车行横通道的二次衬砌均为C25防水混凝土，其中人行横通道根据其所处的不同围岩地段，衬砌厚度分别是：Ⅱ级20cm、Ⅲ级25cm、Ⅳ级30cm；车行横通道位于Ⅱ级围岩地段，其衬砌厚度为30cm，防火门安装段衬砌厚度为40cm。
二、施工方法二次衬砌施工工序比较多，主要有仰拱钢筋混凝土及填充混凝土，边墙基础施工、安装衬砌结构钢筋（Ⅴ级围岩加强段、Ⅳ级围岩加强段和Ⅳ级围岩段）和灌注混凝土。
施工顺序为：监控量测→确定施作二次衬砌→施工准备→测量放线→施作防水板和无纺布→绑扎钢筋（Ⅱ、Ⅲ级围岩段无此工序）→施作止水带（条）→预埋件安装→衬砌模板台车刷脱模剂→模板台车就位→灌注混凝土→脱模→模板台车退出→养护。
1、隧道仰拱及隧洞底混凝土回填超前，拱墙二次衬砌混凝土采用长12.0m 的自行式液压可调式钢模台车整体浇筑。
根据珠海市的相关规定和施工现场的实际情况，本工程采用外购商品混凝土，现场使用容积10.0m3的混凝土运输罐车将混凝土运送到泵送地点，混凝土输送泵泵送入模，插入式捣固器和附着式振捣器捣固混凝土。
对于衬砌仰拱地段浇筑混凝土采用大块钢模板，为了保证在隧道内各种施工车辆的通行，减少仰拱工作面对开挖作业面的影响，仰拱采取分两次施工。
浇筑前将基底松动的石渣、杂物和基坑内积水清除干净，然后安装初期支护的型钢拱架、焊接连接钢筋、铺设钢筋网，经检查合格后喷射混凝土。
隧道二次衬砌施工工艺
环向长度以隧道喷砼层内壁周长决定，如以设计理论值应考虑超挖影响，一般取1.1~1.3倍系数。Ⅱ类围岩段长27.0m，Ⅲ、Ⅳ类围岩段长26.5m（有扩大洞室段特制）。
3、洞内挂设
隧道内复合防水卷材的挂设在专用的作业平台上进行，作业平台长6m，分三层作业，挂设时，采用装载机或其它起吊方式将成捆复合防水卷材送到作业平台顶层，从作业平台顶部向两侧将一捆防水卷材展开，全断面敷设在隧道内喷砼面上。挂设防水卷材时应满足下列 要求：
隧道二衬施工工艺
一、隧道二衬施工工艺流程图
二、二衬施工工艺过程控制：
（一）、断面测量：
在二衬模板安装前应组织相关技术人员对准备施工段行处理，主要方法如下：
1、超挖断面应通过补喷砼或在二衬施工时一次完成超挖断面处理；
2、欠挖断面应详细测量，对欠挖位置应有详细记录，按照规范要求，对超出规范的位置应及时进行处理，主要通过风镐处理多余部分，如超挖较大应采取明炮的方法进行处理。
6、模板台车定位，中线、水平必须经测量技术人员现场放样，必须准确无误，本隧道线路中线纵坡为2.6%左洞（2.558%右洞）上坡（从洞口向洞身方向），模板台车定位必须垂直于线路纵坡；
7、衬砌前，边墙基底虚碴、污物和基坑内积水必须排除干净，仰拱与填充连续施工时，填充的砼不得侵入仰拱断面内，铺底或水沟坡面应平顺，使水流畅通；
4其它施工作业不得损坏防水层，若发现层面有损坏时应及时修补；
5防水层纵横向一次铺设长度应根据开挖方法和设计断面确定，铺设前，宜先试铺，并加以调整。防水层在下一个阶段施工前的边接部分，应保护不得弄脏和破损；
6防水板材粘接时，搭接宽度不少于10cm，两侧焊缝宽度不小于2.5cm,同时焊接所用焊条应与防水板材为相同材质;
2、主筋搭接采用单面焊接，搭接长度不小于22cm，焊缝长度不小于22cm；纵向筋搭接采用单面焊接，焊缝长度不小于12cm；主筋、勾筋及纵向筋之间所有的钢筋交叉点必须采用1.2mm软扎丝绑扎或点焊接相结合，采用φ502型焊条。要求钢筋安装成型后，搭接牢固，整体性及稳定性好，防止泵送砼时发生较大变形，造成质量事故。
公路隧道二次衬砌模板台车洞内拼装施工工法
公路隧道二次衬砌模板台车洞内拼装施工工法公路隧道建设在现代交通建设中占有重要地位，而二次衬砌则是隧道建设中不可缺少的一项工艺。
公路隧道二次衬砌模板台车洞内拼装施工工法是一种高效、安全的施工方法，本文将详细介绍该工法的操作流程和关键技术。
一、施工前准备在开始施工前，需要将二次衬砌所需的模板、钢筋等材料准备齐全，并进行检查和确认。
同时，要确保施工现场的通风、照明、排水等设备齐全，并对施工人员进行必要的技术培训和安全教育。
二、模板台车的搭设1. 确定模板台车布置方案，按照设计要求设置支撑点和固定点，确定模板台车的位置和数量。
2. 搭设模板台车，先将基础模板固定在洞壁上，然后依次搭设垂直模板、顶板模板和侧板模板等。
3. 调整模板的位置和水平度，使用水平仪和调节螺杆进行调整，确保模板的水平和垂直度达到设计要求。
三、模板的拼装和固定1. 拼装模板板件，将模板板件按照设计要求的顺序进行拼装，并使用紧固件进行固定。
注意检查模板板件的连接是否紧密，是否存在错位或松动情况。
2. 对于大型模板板件，在拼装时需要使用吊索进行悬挂，确保安全和稳定。
3. 使用模板台车的固定装置将模板板件固定在洞壁上，确保模板的稳定性和安全性。
四、钢筋的布置和预埋1. 根据设计要求，在模板台车内制作钢筋骨架，将钢筋正确布置在模板内，并使用钢筋扎带进行固定，确保骨架的稳定和精度。
2. 进行钢筋的预埋和焊接，将预埋钢筋按照设计要求的位置和间距焊接在现有结构上，确保二次衬砌的整体稳定和坚固。
五、混凝土的浇筑和养护1. 在模板台车内依次浇筑混凝土，并使用振动器进行振捣，确保混凝土的密实和均匀性。
2. 在混凝土浇筑后，进行充分的养护，包括水养护和温度控制，以提高二次衬砌的强度和质量。
六、模板的拆除和清理1. 在混凝土硬化后，进行模板的拆除工作。
先拆除侧板模板，然后依次拆除顶板模板、垂直模板和基础模板。
2. 清理施工现场，将废弃的模板和垃圾进行整理和清运，保持施工现场的整洁和安全。
隧道二次衬砌混凝土分层逐窗浇筑施工工法
隧道二次衬砌混凝土分层逐窗浇筑施工工法隧道二次衬砌混凝土分层逐窗浇筑施工工法一、前言隧道二次衬砌是隧道施工中的重要环节，其质量直接关系到隧道的安全和使用寿命。
隧道二次衬砌混凝土分层逐窗浇筑施工工法是一种经验丰富、技术成熟、可靠有效的施工方式。
本文将对该工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等。
二、工法特点隧道二次衬砌混凝土分层逐窗浇筑施工工法具有以下几个特点：1. 该工法采用多层次、逐窗施工方式，能够保证混凝土浇注均匀，有效提高衬砌的整体强度和耐久性。
2. 在施工过程中，采用分层浇筑的方法，可控制温度和收缩，减小混凝土开裂的风险。
3. 施工周期较短，能够快速实施，提高工程进度。
4. 适应性强，适用于大多数隧道工程，无论是高山隧道还是城市地下隧道。
三、适应范围该工法适用于各种隧道工程，包括公路隧道、铁路隧道、城市地铁隧道等。
无论是浅埋隧道还是深埋隧道，都可以采用该工法进行二次衬砌混凝土的施工。
四、工艺原理隧道二次衬砌混凝土分层逐窗浇筑施工工法的原理是在施工过程中根据实际隧道尺寸和形状进行分层次、逐窗进行混凝土浇注。
通过细致的工艺控制，确保混凝土的浇注质量，减少混凝土缺陷，提高衬砌的整体强度和耐久性。
五、施工工艺该工法的施工工艺包括以下几个阶段：1. 架设模板和支撑系统；2. 钢筋制作和安装；3. 混凝土搅拌和运输；4. 混凝土分层浇筑；5. 混凝土养护；6. 模板拆除和支撑拆除。
六、劳动组织针对该工法的施工特点，需要配备合适的工人和管理人员，并进行详细的劳动组织和施工计划安排，确保施工进度和质量的控制。
七、机具设备为了完成该工法的施工，需要准备一系列的机具设备，包括搅拌站、混凝土泵车、起重机、支撑系统等。
这些机具设备的选择和使用要符合工程要求和安全规定。
八、质量控制为了保证施工过程中的质量，需要采取一系列的质量控制措施。
隧道二次衬砌施工方案
XX隧道二衬施工方案编制人： _________________ 复核人： _________________ 审核人： _________________XX隧道二次衬砌施工方案一、施工准备经过前期的洞身开挖以及初期支护，现拱顶和拱脚以及隧道的周边收敛沉降均已趋于稳定，已具备进行二次衬砌的施工条件，用于二次衬砌施工的机械设备已全部到位。
二、施工方案2.1防排水施工2.1.1防水层施工隧道喷砼与模筑砼之间设隧道专用防水卷材，铺设防水层前在喷射砼表面铺设缓冲层，缓冲层采用300g/m2 土工布，而后铺设隧道专用防水卷材。
铺设方法如下：基面检查：利用工作平台将支护裸露的锚杆、钢筋头等铁件割除，并用砂浆抹成圆曲面，以防其刺破防水板。
土工布衬层铺设及凹槽垫片设置：将土工布衬层铺设在初期支护喷射砼表面上，同时设置土工布固定条带与凹槽垫片，两者用射钉紧固，通过射钉使土工布衬层和土工布固定条带及凹槽垫片牢靠固定在喷射砼上，其中射钉与凹槽垫片之间应加设金属垫片，射钉间距按设计要求设置。
防水卷材铺设：将防水卷材吊运到作业平台上，从上到下对称地将防水卷材焊接到固定垫圈上，粘合牢固。
示意图：铺设质量检查：防水层施工完成后，对施工质量进行检查，自检合格经监理工程师检验认可后，方可进行下道工序的施工。
若检查出质量问题应进行补焊，使之达到验收标准。
防水层铺设操作要点：固定点的布置，在满足固定间距的前提下，尽量固定在喷砼面较凹处，使得防水层尽量密贴砼喷射面。
固定点间的防水层长度视施工支护面的平整情况留一定的富余量，本着宁松勿紧的原则，以防止模筑衬砌时被挤破。
每一循环的防水层铺设长度比相应衬砌段多出1.1.1目的是便于循环间的搭接，并使防水卷材接缝与衬砌工作缝错开2.0m,以确保防水效果。
防水层铺设后，应尽快进行衬砌，以确保防水层不受损伤，保证防水效果。
1.1.2本隧沉降缝处采用遇水膨胀橡胶止水带防水。
在档头板上沿二次衬砌轴线每0.5米钻一“ 12mm的孔，穿进“10的钢筋卡，并卡紧夹在档头板中的止水带的一半，另一半折成90°角，贴靠在挡头板上。
隧道二次衬砌施工工法
隧道二次衬砌施工工法1. 简介在隧道开挖和初次衬砌之后，往往需要进行二次衬砌以加强隧道的稳定性和安全性。
隧道二次衬砌施工工法是指在初次衬砌之后，进行二次衬砌的具体操作方法。
本文将介绍隧道二次衬砌施工工法的基本流程和注意事项。
2. 施工流程2.1. 准备工作在施工之前，需要进行以下准备工作：•检查初次衬砌的质量，确保初次衬砌的牢固程度和完整性；•清理隧道内部的碎石和灰泥等杂物，确保二次衬砌的牢固质量；•放置二次衬砌施工所需的设备和人员。
2.2. 前置工作•在隧道内部贴上膜，以便后续的浇筑作业；•使用支架把二次衬砌所需的膜材搭设好；•清除内部钢筋的附着物质，确保钢筋牢固。
2.3. 填充混凝土•在隧道的以下定点浇注混凝土；•首先在隧道的下部浇筑混凝土，然后在下部表面平整后，进行上部的浇筑；•在填充混凝土的过程中，要控制混凝土的流动性和硬化时间，避免出现混凝土在施工过程中塌陷和龟裂的现象。
2.4. 后续工作•浇注完成后，应该对浇泼的面进行内外检查，一个是浇注面的平整度，另一个是查看混凝土表面是否有开裂、漏筋、凹陷或地裂等问题；•给填充好混凝土的地表剩余管理的操作，例如：喷淋水、覆盖保温材料等。
3. 注意事项在进行隧道二次衬砌施工的过程中，需要注意以下事项：•确保混凝土的浇注施工程序规范和符合标准要求；•保证混凝土的质量，混凝土的配合比要合理、骨料要干净、控制水灰比等；•严格控制施工过程中的水泥和水的用量，避免出现质量问题。
4.隧道二次衬砌施工工法是保障隧道建设安全稳定性的重要环节。
在施工过程中要注意加强管理，确保施工过程的规范和稳定，提高施工效率和质量，以保证隧道的安全和牢固性。
隧道工程二次衬砌施工技术方案
一、总体施工方案隧道衬砌通常遵循“仰拱超前、拱墙整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。
仰拱施做完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，拱墙一次性整体灌注施工。
混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，泵送混凝土浇筑，插入式捣固棒配合附着式振捣器捣固。
模板台车施工：隧道使用台车施工，台车设计总长12m,台车搭接10cm,每一循环台车衬砌长度为11.9m,隧道环向施工缝为11.9m一道，水平施工缝设在路面下0.15m位置。
隧道防水施工：隧道内采用简易台架铺设防水材料。
隧道钢筋施工：集中钢筋加工厂加工,再运输至隧道二衬钢筋施工部位, 采用防水板简易台架作为钢筋绑扎施工平台进行钢筋施工。
隧道二衬砼施工：砼输送泵自地面泵送砼至模板台车处,砼灌注以自密实为主, 人工配合采用捣固棒振捣。
二、施工工艺2.1施工工艺流程施工工艺流程图所示：二次衬砌施工工艺流程框图2.2隧道初支断面净空测量在隧道二衬施工之前，先由测量组对隧道初支断面净空进行测量，对隧道净空进行检查，完成后将测量成果上报。
提前对侵限部分进行处理，处理完成后进行复测，并经监理检查合格后方进行下一道工序。
2.3二衬拱墙施工（1）拱墙测量放样首先，检查边墙基础施作结构尺寸，检查是否满足拱墙衬砌净空和模板台车就位尺寸。
如边墙基础结构侵入模板台车就位净空，应进行修凿处理。
净空满足要求后，使用水准仪操平在隧道两边边墙基础上用红色油漆标出模板台车就位标高，使用全站仪在防水板标出隧道中心线及模板台车就位的法线。
中心线必须放在拱墙衬砌的两个端头，放线长度以11. 90m （12m长台车）为准，预留 10cm的模板搭接长度，中心线和就位高程点精确放在两个里程断面，且便于施工过程中点位的可使用性。
（2）拱墙施工方案隧道在开挖、支护后，围岩变形达到收敛，即不变形、不沉降后即可进行衬砌施工。
隧道衬砌结构 二次衬砌的施工工艺流程
二次衬砌的施工工艺流程
浇筑混凝土施工
3.仰拱和底板的浇筑施工： ➢ 一般纵向分条、横向分段进行浇筑，纵向分左右两部
分交替进行，横向长度视边墙的施工缝、伸缩缝、沉 降缝来确定； ➢ 侧压力较大时，底部开挖分段长度不能太长，以免墙 角挤入； ➢ 仰拱施工前若超挖大于设计要求回填，不得用洞渣随 意回填，严禁片石侵入仰拱断面； ➢ 当仰拱填充采用片石混凝土时，片石应距模板50mm 以上；
二次衬砌的施工工艺流程
施做时间的确定
主要条件有以下几点： ➢ 各测试项目的位移速率明显收敛，围岩基本稳定； ➢ 已产生的各项位移已达预计总位移量的80%-90%； ➢ 周边位移速率小于0.1-0.2mm/d，或拱顶下沉速率小于0.07-0.15mm/d； ➢ 自稳性差的围岩在较长时间达不到上述基本条件，喷射混凝土将会出现大量明显裂缝，
2.边墙的浇筑施工： ➢ 边墙基地清理干净； ➢ 边墙扩大基础的扩大部分及仰拱的拱座应结合边墙施工一次完成； ➢ 采用片石混凝土浇筑边墙时，片石距模板5cm以上，片石间距大于粗集料最大粒径的1.5倍； ➢ 先拱后墙法施工时，边墙混凝土应尽早浇筑，避免对拱圈产生不良影响；
二次衬砌的施工工艺流程
矮 边 墙 施 工
仰拱浇筑步骤
二次衬砌的施工工艺流程
二次衬砌的施工工艺流程
混凝土的灌筑、养护与拆模： ➢ 保证捣固密实，尤其应处理好施工缝； ➢ 整体模筑时，应注意对称灌筑，两侧同时或交替进行； ➢ 若因故不能连续灌筑，则应按规定进行接茬处理； ➢ 衬砌的分段施工缝应与设计沉降缝、伸缩缝统一考虑，合理确定位置； ➢ 封口方法。当衬砌混凝土灌筑到拱部时，需改为沿隧道纵向进行灌筑，边灌筑边铺封
口模板，并进行人工捣固，最后堵头，这种封口称为“活封口”；当两段衬砌相接时， 纵向活封口受到限制，此时只能在拱顶中央留出一个50cm×50cm的缺口，待后进行 “死封口” 。
隧道二次衬砌施工方法及注意事项
中铁十九局集团第三工程有限公司
挂 设 防 水 板
中铁十九局集团第三工程有限公司
中铁十九局集团第三工程有限公司
3、止水带和止水条的安装
（1）外贴式橡胶止水带安装 外贴式止水带采用不透水粘贴或焊接固定于已铺的防水板上；当背贴 式止水带与防水板之间无法焊接时，可采用双面粘贴的丁基胶粘带进 行粘贴。丁基粘贴带的厚度不大于1.5mm。环向止水带接缝设在边墙 较高位置上，不得设在结构转角处，接头采用专用焊。
(4）橡胶止水带及止水条的连接方式见示意图
中铁十九局集团第三工程有限公司
ij öÆ ñº /2
·À Ë® °å ¼Ó ÍÁ ¹¤¼²
·À Ë® °å ¼Ó ÍÁ ¹¤¼²
³Á ½µ ·ì ,í¿ 2cm£¬ ÄÚ Ìî Á¤àÇ Âé Ë¿
¶þ ´Î ³Ä Æö ´ý ½ íÅ ¿Õ ä¼
¶¨»Î ¸Ö ½î ¸Ö ½î ¼Ð
中铁十九局集团第三工程有限公司
2、防排水板的拼装与铺设
⑴施工准备 测量隧道断面，利用作业台车对断面进行修整，首先应凿除喷射 混凝土表面“葡萄状”结块，用电焊或氧焊将初期支护将外露的 锚杆头和钢筋头等铁件齐根切除，在割除部位用细石混凝土抹平 覆盖，以防刺破防水板。对于开挖面严重凹凸不平的部位须进行 修凿和找平。采用细石混凝土抹平明显坑洼。 在初期支护面上标出拱顶中线和垂直于隧道轴线的断面线。 检查防水板的质量，是否有变色、老化、波纹、刀痕、撕裂、孔 洞等缺陷；在防水板边沿划出焊接线和拱顶中线；防水层按实际 轮廓线长度截取，对称卷起备用。
隧道二衬施工
隧道二次衬砌施工方法及施工施工组织隧道主体结构采用防水钢筋混凝土，混凝土标号C25，抗渗标号为S8号。
在二次衬砌与初期支护之间设全包防水层。
1、隧道二次衬砌施工工艺流程二次衬砌施工工艺流程见图循环衬砌二次衬砌施工工艺流程图2、二次衬砌施工工序隧道衬砌工序除采用侧壁导坑法施工的隧道外，一定要在整段内初期支护施作完、不进行出碴运输的条件下展开，防止各工序的相互干扰。
〔1〕基面处理1、初支面集中漏水部位注浆堵水，渗水部位施作防水砂浆刚性防水层，保证基面无明显渗漏水。
2、拆除运输轨道，清除回填土和喷射砼回弹料，与边墙接头的仰拱部分用风镐凿毛，用高压风或高压水清理干净，保证初支混凝土基面上上无泥、水和基本干燥。
3、拱墙部分自拱顶向两侧将基面外露的钢筋头、铁丝、锚杆、排管等尖锐物切除锤平，并用砂浆抹成圆曲面。
4、欠挖超过5cm的部分需拆除初支重新施作。
5、保证喷射砼外表平整，两面三刀相邻凸出部分的高度H与间距L 之比，拱部不大于1/8，其它部位不大于1/6，超出部位必须处理。
6、隧道断面变化或突然转弯时，阴角应抹成半径大于10cm的圆弧，阳角处应抹成半径大于5cm的圆弧。
7、基面处理完后，必须经监理检查确认合格后，方可进入下一道工序的施工。
〔2〕防水层铺设设计防水层为无纺布+mm厚ECB防水板，采用无钉铺设，具体施工工艺如下：1、用射钉固定无纺布于已达基面要求的初支面上，再用热风枪把mm厚的ECB防水板通过热合的方法粘贴在固定垫衬的园垫片上，进行无钉铺设防水板。
2、防水板环向铺贴，搭接宽度不小于150mm，长边不小于100mm。
环与环之间连接采用双焊缝，焊接宽度不小于10mm且均匀连续，不得有假焊、漏焊、焊焦、焊穿等现象。
3、铺设仰拱防水层，先固定仰拱中间部位，然后从中间向两侧逐排固定防水板，固定间距m。
在仰拱与边墙相接部位预留防水板搭接，并沿隧道方向全线设置Ф50软式透水管，用同质防水板作成Ω型条，通过热融焊接固定在结构防不板上，固定点m一个，同时横向预留Ф50的泄水管，汇水管端头用两层无纺布包裹，以免损坏防水层，位置可通过管夹固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道二次衬砌施工工艺及施工方法
采用衬砌台架，隧道全断面整体衬砌。
混凝土采用混凝土拌合站拌制，砼输送车运输，砼输送泵泵送入模内。
1、隧道衬砌施工工艺流程
详见《隧道二次衬砌施工工艺流程图》。
隧道二次衬砌施工工艺流程图
2、洞身二次衬砌混凝土浇筑
（1）二次衬砌混凝土浇筑时间选择
隧道二次衬砌必须在围岩和初期支护结构基本稳定并符合下列条件后进行混凝土浇筑施工：
①各测试项目的位移速率明显收敛，围岩基本稳定；
②已产生的各项位移已达预计总位移量的80％～90%；
③周边位移速率小于0.10～0.2mm/d,或拱部下沉速率小于0.07～
0.15mm/d。
（2）立模质量控制
①拱部模板应预留沉落量10～30mm，其高程允许偏差为设计高程加预留沉落量（+10mm,0mm）；
②变形缝及垂直施工缝端头模板应支立垂直、牢固，变形缝必须在同法向断面。
③边墙与拱部模板应预留混凝土灌注及振捣孔口。
（3）衬砌混凝土质量控制
①衬砌混凝土在运送过程中，采用砼运输车、轨行式砼输送车进行运输，以防止漏浆和发生离析。
②衬砌混凝土自出拌合机后任何时刻都必须进行监督，不准向拌合物中
擅自任意加水。
混凝土自拌合机出料后，运至浇筑地点至浇筑完毕的允许最长时间应符合规范要求。
③衬砌混凝土浇筑前清除模板内泥土、混凝土残碴等杂物，并对预埋件、预留洞和模板支设情况进行检查，符合要求后方可进行施工。
④衬砌混凝土浇筑时，自由倾落高度不得超过2米，超过2米时必须在模板上开设工作窗口，由工作窗口浇筑混凝土。
⑤衬砌混凝土应连续进行浇筑，因故必须间歇时，其允许间歇时间不应超过规范规定。
⑥衬砌混凝土采用砼输送泵进行输送，两侧分层、水平对称进行，振捣时不得危及防水层和模板。
⑦混凝土拆模时，其强度应达到设计和规范规定要求，并在拆模后连续养护7天。
（4）洞身混凝土衬砌
①隧道洞身二次衬砌砼采用模板衬砌台架施工，模板为大块钢模，其表面作到平整、光洁；模板台架两端挡头模板采用木模，木模上钻孔穿设衬砌纵向连接钢筋，以利于下一循环相连接；衬砌台架端头的挡头模板必须与模板台架、外侧拱壁嵌塞紧密，其间空隙必须采取封堵措施，防止衬砌混凝土浇筑时漏浆，以影响衬砌混凝土的质量。
②混凝土浇筑前，应根据设计要求布置预埋件、预留孔洞，并复核其位置。
隧道衬砌施工前，必须复核隧道断面尺寸，保证衬砌厚度；同时检验防水层铺设是否符合设计和施工规范要求，有无破损。
衬砌模筑砼的施作时间，应根据围岩稳定情况和支护情况确定，应紧跟开挖灌筑，但开挖爆破不得危害已成衬砌。
③采用混凝土泵连续浇筑时，一次浇筑段长度不应超过10m，并应防止混凝土离析。
当混凝土面超过拱顶时，泵管出口应埋设在混凝土面以下，保证拱顶所有空间能填满、填实；衬砌砼采用砼输送泵泵送入模，两侧边墙采用插入式振捣器振捣，拱部混凝土采用模板台架顶部的附着式振动器振捣。
④浇筑顺序从两侧拱脚向拱顶对称进行，间歇及封顶的层面成辐射状；衬砌混凝土浇筑应连续进行，不得出现水平和倾斜接缝，如混凝土浇筑因固中断，则在继续浇筑施工前，必须凿除已硬化的前层混凝土表面松软层及水泥砂浆薄膜，并将表面凿毛，采用高压水冲洗干净。
⑤混凝土拆模时其强度必须达到规范规定的强度后方可进行，拆除模板后应立即连续养护，养护时间不得少于7天。
⑥防止二次衬砌混凝土开裂措施
a、采用较大的骨灰比，降低水灰比，合理选用外加剂。
b、合理确定分段浇筑长度及浇筑速度。
c、混凝土拆模时，内外温差不得大于20℃。
d、加强养护，混凝土温度的变化速度不宜大于5℃/h。
e、根据设计要求和规范规定施作防水隔离层。
（5）保证二次衬砌混凝土密实的技术措施
①严格控制混凝土配合比，按配合比进行配料，并保证混凝土用料的计量精确度。
②选择性能良好的外加剂，并经过试验确定混凝土的抗渗标准达到设计要求。
③在混凝土浇筑过程中，加强混凝土的振捣，以保证衬砌各部位捣固均衡，隧道拱部采用附着式振动器进行振捣，以确保混凝土的密实。
④在混凝土浇筑过程中，应保证材料供应的连续，设备良好运转，以减少施工缝的出现，以保证衬砌砼的整体性及密实性。
3、铺底、边沟及电缆沟施工
（1）铺底
隧道内清除虚碴、杂物及排除积水后进行铺底，即为路面结构的基层（平整层）；其表面高程不得大于图纸规定的基层顶面高程，横坡与路面横坡一致。
（2）边沟及电缆沟
应与边墙施工一次挖好，将预制好的边沟及电缆沟按图纸所示标高坐浆砌好，边沟纵坡符合图纸要求，底面平顺；所有盖板铺设平稳，无晃动或吊空，边缘整齐，两端与沟壁的缝隙应用砂浆填平。
