土力学土的物理性质和工程分类

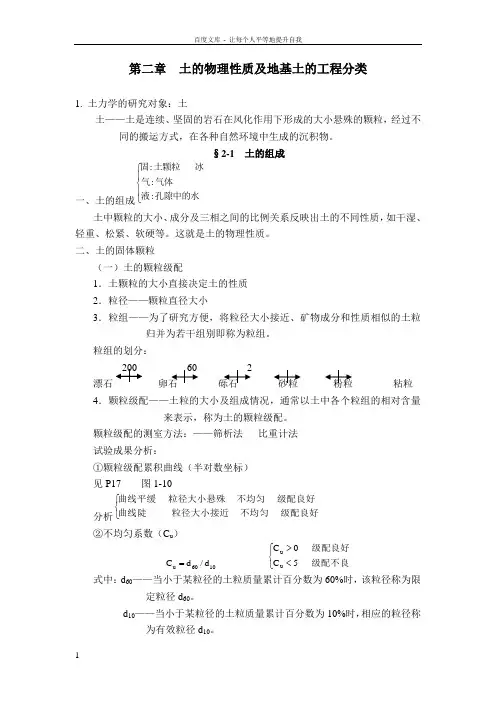

土的物理性质及地基土的工程分类
第二章 土的物理性质及地基土的工程分类1. 土力学的研究对象：土土——土是连续、坚固的岩石在风化作用下形成的大小悬殊的颗粒，经过不同的搬运方式，在各种自然环境中生成的沉积物。
§2-1 土的组成一、土的组成⎪⎩⎪⎨⎧孔隙中的水液气体气冰土颗粒固:::土中颗粒的大小、成分及三相之间的比例关系反映出土的不同性质，如干湿、轻重、松紧、软硬等。
这就是土的物理性质。
二、土的固体颗粒（一）土的颗粒级配1．土颗粒的大小直接决定土的性质 2．粒径——颗粒直径大小3．粒组——为了研究方便，将粒径大小接近、矿物成分和性质相似的土粒归并为若干组别即称为粒组。
粒组的划分：漂石 粘粒 4．颗粒级配——土粒的大小及组成情况，通常以土中各个粒组的相对含量来表示，称为土的颗粒级配。
颗粒级配的测室方法：——筛析法 比重计法 试验成果分析：①颗粒级配累积曲线（半对数坐标） 见P17 图1-10分析⎩⎨⎧级配良好不均匀粒径大小接近曲线陡级配良好不均匀粒径大小悬殊曲线平缓②不均匀系数（C u ）1060u d /d C = ⎩⎨⎧<>级配不良级配良好5C 0C u u式中：d 60——当小于某粒径的土粒质量累计百分数为60%时，该粒径称为限定粒径d 60。
d 10——当小于某粒径的土粒质量累计百分数为10%时，相应的粒径称为有效粒径d 10。
③曲率系数（C c ）6010230c d d d C ⋅=式中：d 30——当小于某粒径的土粒质量累计百分数为30%时的粒径用d 30表示。
C c ——曲率系数，它描写的是累积曲线的分布范围，反映曲线的整体形状。
C c =1~3时 级配良好 （二）土粒的矿物成分漂石、卵石、砾石等粗大土粒的矿物成分以原生矿物为主。
（与每岩相同） 砂粒的矿物成分大多为母岩中的单矿物颗粒。
如石英等。
粉粒的矿物成分以粘土矿物为主。
粘土矿物由两种原子层构成，主要类型⎪⎩⎪⎨⎧高岭石伊利石蒙脱石粘土矿物的特点：细小、亲水性强，吸水膨胀，脱水收缩。
土力学 第1章 土的性质及工程分类
岩石经过风化作用而剥落、搬运、沉积形成的矿 物集合体。
3.风化的类型
○ 物理风化
定义：由于温度变化和岩石裂隙中水的冻结以及盐类的结 晶引起的岩石表面逐渐破碎崩解的过程。
结果：主要使岩石机械破碎。风化的产物（原生矿物）与 原母岩矿物成分、化学性质相同。
○ 化学风化
定义：岩石在水溶液、大气以及有机体的化学作用或生物 作用下所引起的破坏过程。
土的构造的最主要特征就是层理(状)结构或成层性。
◇分散构造：土层中土粒分布均匀，性质相近。 ◇裂隙构造：土体中有很多不连续的小裂隙。这种土的强度低、渗透性大。
分散构造
裂隙构造
1.5 土的物理性质(三相)指标
土的物理性质指标：表示土的三相之间比例关系的指标。
指标的分类：
1.基本试验指标：必须通过试验才能确定的指标。
计算公式： mw 100% Ww 100%
ms
Ws
（％） （1 - 16)
试验测定方法：烘干法。
先称一定质量的土m，放在100～1050C下烘干至恒重，则此时的质量即为土粒 的质量ms，土中水的质量mw=m-ms。代入上式即可。
二、反映土单位体积质量(重量)的指标
1.土的干密度ρd
+
+
+ + __
_ _
_
_
__
+ _
_
+ _
___
_ __
_
+_ __
_
_
粘土颗粒
强结合水
O2
105o
H+
H+
水分子 极性
粘粒
弱结合水
自由水
土力学-2 土的性质及工程分类
级配良好
二、土的液相 土中水处于不同位臵和温度条件下，可具有不同的物 理状态——固态、液态、气态。液态水是土中孔隙水的主 要存在状态，因其受土粒表面双电层影响程度的不同可分 为结合水、毛细水、重力水。后两者也称为非结合水（自 由水）。
水 的 类 型 结 合 水 非 结 合 水 毛 细 水 重 力 水 主要作用力 物理化学力 表面张力和重力 重 力
测定含水率常用的方法是烘干法，先称出天然土的质量， 然后放在烘箱中，在100℃～105℃常温下烘干，称得干 土质量，按前式可算得。
二、间接换算得物理性质指标
（一）土的孔隙比e 定义：土中孔隙的体积与土粒的体积之比，以小数表 示，其表达式为：
（二）土的孔隙率n
Vv e Vs
定义：土中孔隙Biblioteka 体积与土的总体积之比，或单位体 积内孔隙的体积，以百分数表示，其表达式为：
Vv n 100 % V
（三）土的饱和度Sr 定义：土中孔隙水的体积与孔隙体积之比，以百分数表 示，其表达式为：
Vw S r 100% Vv
描述土体中孔隙被水充满的程度。干土为0；湿土为100%。
（四）干密度ρd与干重度γd 土的干密度：单位体积内土粒的质量，表达式：
ms d V
Vv e n V 1 e
或
孔隙
e 1+e
土粒
1
n e 1 n
三相示意图
（二）干密度与湿密度和含水量的关系 设土体的体积V为1，则ρd = ms /V，土体内土粒的质 量ms为ρd，由w= mw / ms水的质量mw为w ρd。
m d w d d (1 w) V 1
三、土中气 与大气相通 压缩性高；
土中的气体

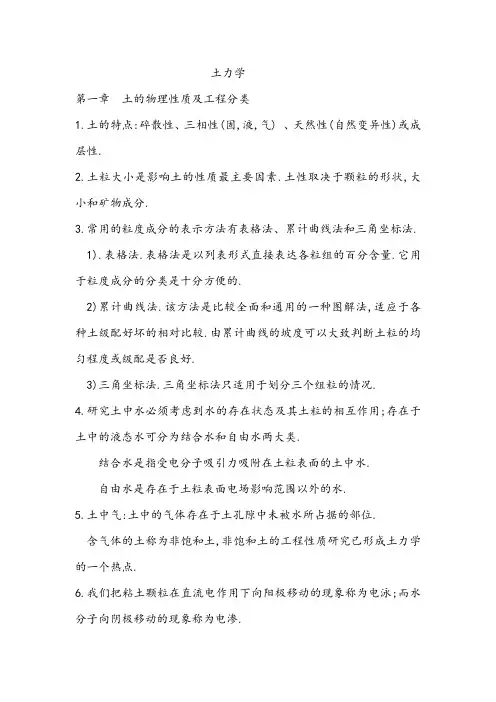

土力学总结
土力学第一章土的物理性质及工程分类1.土的特点:碎散性、三相性(固,液,气) 、天然性(自然变异性)或成层性.2.土粒大小是影响土的性质最主要因素.土性取决于颗粒的形状,大小和矿物成分.3.常用的粒度成分的表示方法有表格法、累计曲线法和三角坐标法.1).表格法.表格法是以列表形式直接表达各粒组的百分含量.它用于粒度成分的分类是十分方便的.2)累计曲线法.该方法是比较全面和通用的一种图解法,适应于各种土级配好坏的相对比较.由累计曲线的坡度可以大致判断土粒的均匀程度或级配是否良好.3)三角坐标法.三角坐标法只适用于划分三个组粒的情况.4.研究土中水必须考虑到水的存在状态及其土粒的相互作用;存在于土中的液态水可分为结合水和自由水两大类.结合水是指受电分子吸引力吸附在土粒表面的土中水.自由水是存在于土粒表面电场影响范围以外的水.5.土中气:土中的气体存在于土孔隙中未被水所占据的部位.含气体的土称为非饱和土,非饱和土的工程性质研究已形成土力学的一个热点.6.我们把粘土颗粒在直流电作用下向阳极移动的现象称为电泳;而水分子向阴极移动的现象称为电渗.7.双电层的厚度既取决于颗粒表面的带电性,又取决于溶液中阳离子的价数.8.粘土间的相互作用力:(1)粒间吸引力土粒间吸引力主要来源于分子间的范德华力.(2)土粒间排斥力9.土的结构:是指由土粒单元的大小、形状、相互排列及其联结关系等因素形成的综合特征.10.土的构造:土中的物质成分和颗粒大小等都相近的各部分土层之间的相互关系的特征.11.反映土轻重程度的指标:(1)土的天然密度ρ.ρ=m/V (2)土的干密度ρd =m s/V. (3)土的饱和密度ρsat=m s+Vvρw/V (4)土的浮密度ρ′(5)土粒的相对密度12.反映土松密程度的指标(1)孔隙比e:土中孔隙体积与土粒体积之比(2)孔隙率n :土中孔隙体积与总体积之比,以百分数表示.13.反映土含水程度的指标(1)土的含水率ω:土中水的质量与土颗粒质量之比,称为土的含水率,以百分数计.14.影响压实效果的因素:土类、级配、压实功能和含水率,另外土的毛细管压力以及孔隙压力对土的压实性也有一定影响.第二章土中水的运动规律1.孔隙中的自由水在重力(水位差)作用下,发生运动(从土内孔隙中透过)的现象叫渗透.2.土体具有被水透过的性质称为土的渗透性或透水性.3.渗流引起的渗透破坏问题主要有两大类:一是因渗流力的作用,使土体颗粒流失或局部土体产生移动,导致土体变形甚至失稳,如深基坑中流沙和管涌现象;二是由于渗流作用,使水压力或浮力发生变化,导致土体或结构失稳.4.渗流力:水在土中渗流时,受到土颗粒的阻力T的作用,这个力的作用方向与水流方向相反.5.流沙现象:土颗粒之间的压力等于零,土颗粒将处于悬浮状态而失去稳定.6.流沙现象的防治原则:(1)减小或消除水头差,如采取基坑外的井点降水法降低地下水位或水下挖掘;(2)增长渗流途径,如打板桩;(3)在向上渗流出口处地表用透水材料覆盖压重以平衡渗流力;(4)土层处理,减小土的渗透系数,如冻结法、注浆法等.7.管涌现象:水在砂性土中渗流时,土中的一些细小颗粒在渗流力作用下,可能通过粗颗粒的孔隙被水流带走,这种现象称为管涌.8.防治管涌现象,一般从下列三个方面采取措施:(1)改变几何条件,在渗流逸出部位设反滤层是防止管涌破坏的有效措施;(2)改变水力条件,降低水力梯度,如打板桩等;(3)土层处理,减小土的渗透系数.9.流网是由一组流线和一组等势线相互正交组成的网格.流网具有以下特征:(1)流线与等势线相互正交.(2)流线与等势线构成的各个网格的长宽比为常数.(3)相邻等势线之间的水头损失相等.(4)各个流槽(即各相邻两流线间)的渗流量相等.10.土的毛细现象是指土中水在表面张力作用下,沿着孔隙向上及其他地方移动的现象.这种细微孔隙中的水被称为毛细水.11.影响冻胀的因素:(1)土的因素(2)水的因素(3)温度的因素(4)外载荷的因素第三章土中应力计算1.土中应力按其起因可分为自重应力和附加应力两种.土中应力按其作用原理或传递方式可分为有效应力和孔隙应力两种.2.土体的应力-应变关系:(1)土的连续性假定(2)土的线弹性假定(3)土的各向同性假定3.土中某点的自重应力与附加应力之和为土体总的应力.4.在土力学中,正应力以压为正,拉为负.剪应力以逆时针为正.5.地下水位升降,使地基土中自重应力也相应发生变化.6.基底附加压力是指超出原有地基竖向应力的那部分基底压力,也即是作用在基础底面的压力与基底处建造前土中自重应力之差.7.有效应力原理:计算土中应力的目的是为了研究土体受力后的变形和强度问题.8.土中有效应力是指土中固体颗粒(土粒)接触点传递的粒间应力.9.存在土体中某点的总应力有三种情况,即自重应力附加应力、自重应力与附加应力之和.10.有效应力原理:(1)饱和土中任意点的总应力σ总是等于有效应力加上孔隙水压力;(2)土的有效应力控制了土的变形及强度.第四章土的压缩性与地基沉降计算1.土的三大工程问题:渗流、变形、强度.2.在外力作用下土体体积缩小的特性称为土的压缩性.3.土的压缩通常由三部分组成:(1)固体土颗粒被压缩;(2)土中水及封闭气体被压缩;(3)水和气体从孔隙中排出.4.对饱和土来说,土体的压缩变形主要是孔隙水的排出.5沉降:在建筑物荷载作用下,地基土主要由于压缩而引起基础的竖向位移.6.计算地基沉降时,必须取得土的压缩性指标.土的压缩性指标可以通过室内压缩试验或现场原位试验的方式获得.7.土的变形模量是指土体在无侧限条件下的应力与应变的比值.变形模量是反映土的压缩性的重要指标之一.8.土的弹性模量的定义是土体在无侧限条件下瞬时压缩的应力-应变模量.9.变形顺序:初始沉降、固结沉降、次固结沉降.10.几种沉降计算方法:分层总和法、应力面积法和弹性理论方法.第五章土的抗剪强度1.土的抗剪强度是指土抵抗剪切破坏的极限能力.2.土的c和ф统称为土的抗剪强度指标.3.土的抗剪强度是决定建筑物地基和土工建筑物稳定性的关键因素.4.无粘性土的抗剪强度决定于有效法向应力和内摩擦角.5.应力路径是指在外力作用下,土中某一点的应力变化过程在应力坐标图中的轨迹.它是描述土体在外力作用下应力变化情况或过程的一种方法.第六章土压力与挡土墙1.用来支撑天然或人工斜坡不致坍塌,保持土体稳定性的一种建筑物,俗称挡土墙.2.土压力是设计挡土墙结构物断面及验算其稳定性的主要外载荷.3.根据挡土墙的方向,大小及墙后填土处的应力状态,将土压力分为静止土压力,主动土压力,被动土压力三种.4.影响土压力的最主要因素:墙体位移条件.5.挡土墙的类型:重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙、锚定板及锚杆式挡土墙.第七章地基承载力1.地基承载力是指单位面积上地基所能承受的荷载.2.地基破坏模式可分为整体剪切破坏、局部剪切破坏及冲切破坏三种。
土力学_第2章(土的物理性质和工程分类)
V
阿特堡界限 (Atterberg limit)
固态
半固态
可塑态
液态
水
Vs+Vw Vs
颗 粒 ws
缩限
O
wP
塑限
wL
液限
w
• 液限和塑限的测定方法
液限（wL）的测定： 锥式液限仪（中国）； 碟式液限仪（欧美，详见 ASTM 试验 规程）。
粉土
含水量w(%)
w＜20
20 ≤w≤30
w＞30
（2） 砂土的松－密状态 指标和状态（《地基与基础》－p27）
相对密实度 （Relative Density ）
0.67＜Dr≤1.0 0.33＜Dr≤0.67 0＜Dr≤0.33
emax e Dr emax emin
密实 中密 松散
工程上原位测试判断物理状态：
粒径分布曲线（级配曲线）
100
小于某粒径的土粒质量/%
80
60
40
20
0
10
1
0.1
0.01
1E-3
粒径/mm
• 不均匀系数
Cu
d 60
d10
Cu越大，曲线越平缓，粒径分布越不均匀。
• 曲率系数
Cc
2 d 30
(d 60 d10 )
Cc<1，中间颗粒偏少，小粒径颗粒偏多。 Cc>3，中间颗粒偏多，小粒径颗粒偏少。
水
mw
Vv=e
V =e+1
Vw Sr Vv
ms=s
Vs 土粒 ms
Vs=1
w s / w wGs e e
土力学：第1章 土的物理性质和工程分类
d320 d60d10
(1 1b)
式中：d 、d 、d 分别相当于累计百分含量为
10
30
60
10％、30％和60％的粒径；
d10 称为有效粒径；
d60 称为限制粒径；
d 、d 10
30、称d为6平0 均粒径。
3．粒度成分及其表示方法（5）
不均匀系数 Cu 、Cc 反映大小不同粒组的分布情况：
Cu >= 5、Cc =1-3的土级配良好，其余情况为级配不良。
１）横坐标（按对数比例尺）表示某一粒径， ２）纵坐标表示小于某一粒径的土粒的百分
含量。
3．粒度成分及其表示方法（3）
表1-3中的三种土的累计曲线如图1-1所示。
3．粒度成分及其表示方法（4）
在累计曲线上，可确定两个描述土的级配的指标：
• 不均匀系数
Cu
d60 d10
(1 1a)
• 曲率系数
Cs
粒组名称
粒组范围(mm)
粒组名称
粒组范转(mm)
漂石(块石)粒组
>200
砂粒粒组
0.075~2
卵石(碎石粒组)
20~200
粉粒粒组
0.005~0.075
砾石粒粗
2~20
粘粒粒组
<0.005
我国上述规范采用的粒组划分标准见表1-1。《土的
工程分类标准》1．（G土B的J14粒5-9组0）划在分砂粒（粒4组）与粉粒粒组
《土力学与地基基础》第3章 土的物理性质和工程分类
以及固、液两相相互作用所表现出来的性质。
土的三相比例指标
土的物理性质 无黏性土的密实度
黏性土的物理状态特征
土的物理性质指标（三相比例指标）
土的各组成部分的质量和体积之间的比例关系，能 直接反映土的状态和物理力学性质，间接反映土的工程 特性。
因此，需要对土的组成情况进行数量上的研究，这
就需要进行土工试验。（课本第40页）
围，形成一层不能自由移动的水。
2、自由水：是存在于土粒表面电场影响范围以外的水。
它的性质和普通水一样，能传递静水压力。
结合水： （课本第37页）
强结合水：是指紧靠土粒表面的结合水 弱结合水：是指紧靠于强结合水的外围形成的一层结合水
弱结合水 强结合水
土颗粒
结合水使土的颗粒互不 接触，便具有滑移的可能； 同时又使颗粒间具有一定的 联结强度，所以黏性土又具 有黏性和可塑性。
0.10 0.05 0.01 0.005 0.001
200g
10
5.0 10
2.0 16
1.0 18
0.5 24
0.25 0.1
0.075
22 38
72
土的粒径级配累积曲线
100
P
90 80
%
70
95
60 50
87
40
78
30 20
66
10
55
0
36
粒径(mm)
土的粒径越大，需要土试样越多。
颗粒级配曲线——根据标准筛各筛颗粒重量，计算出各级
工程上，Cu＜5的土为均匀土(级配不良土)； Cu＞10的土为不均匀土(级配良好的土)。
（课本第36页）
曲率系数Cc——描述的是级配曲线的整体形状。
土力学地基基础土的物理性质及工程分类
3 土中气体
土的固体颗粒之间存在孔隙，没有 被水填充的部分为土的气体组成。土中 气体主要分为两类： （1）自由气体：与大气相通，土层受压 时会逸出，一般对工程无影响。 （2）封闭气泡：与大气隔绝，一般存在 于黏土中，土层受压时，封闭气泡缩小， 卸荷时气泡又膨胀，形成有弹性的“橡 皮土”，使土体压实困难，渗透性降低。
第21页/共64页
第三节 土的物理性质指标
土的三相分布草图：固相集中于下部， 液相居中部，气相集中于上部，以适当比 例画成的一个草图，左侧标出各相的质量， 右侧注明各相的体积。如下图所示：
第22页/共64页
第三节 土的物理性质指标
1 土的三项基本物理性质指标 2 反映土的松密程度的指标 3 反映土中含水程度的指标 4 特定条件下土的密度（重度）
第33页/共64页
4 特定条件下土的密度（重度）
（3）土的有效重度（浮重度）ϒ ’ ①物理意义
土的有效重度（浮重度）ϒ ’ ：地下水位以 下，土体单位体积所受的重力，再扣除浮力的 部分。 ②表达式
式中ϒw为水的重度，可取10kN/m3。 ③常见值
ϒ’ =8~13kN/m3。
第34页/共64页
土的物理性质指标汇总
第23页/共64页
1 土的三项基本物理性质指标
（1）土的密度ρ和土的重度ϒ ①物理意义
土的密度ρ：单位体积土的质量，g/cm3。 土的重度ϒ：单位体积土所受的重力，即ϒ = ρg = 9.8ρ ≈ 10 ρ，kN/m3。 ②表达式
③常见值 ρ =1.6~2.2 g/cm3， ϒ=16~22kN/m3。
土的结构一般分为下列三种 ①单粒结构：粗粒土（卵石、砂土等）在沉积 过程中，每个颗粒在自重作用下单独下沉达到 稳定状态。 ②蜂窝结构：土颗粒较细（粒径小于0.02mm） 时，在水中单个下沉，碰到已沉积的土粒，由 于土粒之间的分子引力大于土粒自重，使得下 沉的土粒被吸引而不再下沉。一粒粒依次被吸 引，形成很大孔隙的蜂窝状结构。
土力学第二章
土的密度与重度的关系：
1.3.3 几种常用指标之间的换算关系
土的三相比例指标之间可以互相换算： 方法1： 由三相图及其定义计算，见教材例1-1、1-2。 假定V=1, 或者假定Vs=1 方法2： 由三相图导出的计算公式（见表1-2）。
第四节 土的物理状态指标
1.4.1 粘性土的稠度（界限含水率）
▪ 问题：如何判断级 配的好坏？
▪ 两个指标表示大小、均匀程度及其级配情况 不均匀系数：
d60（限定粒径）—小于该粒径的含量占总量的60% d10（有效粒径）—小于该粒径的含量占总量的10%
该指标考虑了大颗粒和小 颗粒含量的差异；
Cu愈大，颗粒愈不均匀；
曲率系数：
d30 （ 连 续 粒 径 ） — 小 于 该 粒 径 的 含 量 占 总 量 的 30%
第二节 土的结构
土的结构性：
粒间的 结合力
指土的物质组成(主要指土粒或团粒，也包括孔隙)
的空间相互排列，以及土粒间的联结特征的综合。
土结构的影响： 对土的物理力学性质有重要的影响。
土结构的变化和意义： 土的结构在形成过程中及形成之后，当外界条 件变化时都会使土的结构发生变化。
（一）粗粒土（无粘性土）的结构
土的三相图
a—air w—water
三相草图的意义：
土的三相物质在体积和质量上的比例关系称为三相比 例指标； 三相比例指标反映了土的干燥与潮湿、疏松与紧密； 评价土的工程性质的最基本的物理性质指标； 工程地质勘察报告中不可缺少的基本内容。
1.3.1 三个实测物理性质指标
直接测定指标（可在实验室内直接测定）： 土的密度、土粒比重Gs（土粒密度s）、含水量
换算指标：其它指标均为换算指标（孔隙比、饱和 度等）。
土力学第二章：土的物理性质及工程分类全解
第2章 土的物理性质及工程分类 2.2 土的三相组成
2.2.1土的固体颗粒
3.土的粒径级配 巨粒(>200mm)
土颗粒
粗粒(0.075-200mm)
卵石或碎石颗粒 (20200mm)
圆砾或角砾颗粒 (2-20mm) 砂 (0.075-2mm)
细粒(<0.075mm)
粉粒(0.005-0.075mm)
第2章 土的物理性质及工程分类
2.1.1土的生成
（1）物理风化 ①温差风化：由于温差 变化，岩石在热胀冷缩 过程中逐渐破碎的过程， 常发生在温差较大的干 旱气候地区。
2.1 土的生成与特性
第2章 土的物理性质及工程分类
2.1.1土的生成
（1）物理风化 ② 冰劈作用：充填于岩 石裂隙中的水结冰体积 膨胀而使岩石裂解的过 程。 水结成冰时其体积可增 大9.2％。冰体将对裂缝 壁产生2000kg／cm2的 巨大压力。
1.0 ,0.5, 0.25,
0.075
第2章 土的物理性质及工程分类
2.2.1土的固体颗粒
3.土的粒径级配 (1) 筛分法：适用于0.075mm≤d≤60mm
2.2 土的三相组成
筛析机
第2章 土的物理性质及工程分类
2.2.1土的固体颗粒
3.土的粒径级配 (2) 比重计法:适用于d＜0.075mm
粒径<0.25mm: 粒径<0.075mm:
1-155 0 0151 000 1% 0 500
1-15 5 0 015 100 3 0 04% 500
<2.0
<1.0
<0.5
<0.25
<0.075
90%
60%
《土力学》第一、二章土的物理性质及工程分类
3、描述土的孔隙体积相对含量的指标 （1）、土的孔隙比 ）、土的孔隙比 ）、土的孔隙率 （2）、土的孔隙率 ）、土的饱和度 （3）、土的饱和度 二、指标的换算
1. 4 无黏性土的密实度
一、 砂土的相对密实度 二、无黏性土密实度划分的其他方法
1. 5 黏性土的物理特征
一、黏性土的可塑性及界限含水量 黏性土的状态随含水量的增大而变软: 黏性土的状态随含水量的增大而变软:
一、 渗流力 二、 渗砂或流土现象
当 且方向向上，就会出现土粒悬浮，随水流动现象。 且方向向上，就会出现土粒悬浮，随水流动现象。 这种现象称为渗砂或流土。 这种现象称为渗砂或流土。 开始出现流砂或流土时的水力梯度称为临界水力梯度。 开始出现流砂或流土时的水力梯度称为临界水力梯度。
三、管涌现象和潜蚀作用
在渗透水流作用下，土中细颗粒在粗颗粒形成的孔隙中流失， 在渗透水流作用下，土中细颗粒在粗颗粒形成的孔隙中流失，导致孔 隙扩大，渗流速度加快，这种现象称为管涌。管涌是一种潜蚀作用， 隙扩大，渗流速度加快，这种现象称为管涌。管涌是一种潜蚀作用， 可导致土体内部强度下降，造成土体失稳。 可导致土体内部强度下降，造成土体失稳。 在工程中可通过设置隔水层、反滤层或止水帷幕预防流砂或管涌现象。 在工程中可通过设置隔水层、反滤层或止水帷幕预防流砂或管涌现象。
二、黏性土的可塑性指标
1、塑性指数 Ip = wL – wp 2、液性指数 IL =
三、黏性土的结构性和触变性
黏性土的结构性是指天然结构受扰动而改变的特性。以灵敏度衡量： 黏性土的结构性是指天然结构受扰动而改变的特性。以灵敏度衡量： ：低灵敏土 灵敏度： 灵敏度： ：中灵敏土 ：高灵敏土 黏性土经扰动后强度降低，扰动停止后强度又随时间而逐渐恢复。 黏性土经扰动后强度降低，扰动停止后强度又随时间而逐渐恢复。 这种胶体化学性质称为土的触变性。 这种胶体化学性质称为土的触变性。
土力学-第一章
土的结构类型
• 示意图
单粒结构—松
• 排列形式 • 矿物成分
点与点、点与面 原生矿物
单粒结构—密
粗 粒 土
30 岩土工程研究所
郭莹主讲
土力学
§1 土的物性及分类 §1.1土的三相组成和结构 1.1.4土的结构
土的结构类型
• 示意图
细 粒 土 • 形成环境
颗粒级配 颗粒级配曲线及指标的用途：
1）粒组含量用于土的分类定名；
2）不均匀系数Cu用于判定土的不均匀程度： Cu ≥ 5，不均匀土； Cu < 5，均匀土
3）曲率系数Cc用于判定土的连续程度： C c = 1 ~ 3, 级配连续土； Cc > 3 或 Cc < 1，级配不连续土
4）不均匀系数Cu和曲率系数Cc用于判定土的级配优劣： 如果 Cu ≥ 5且 C c = 1 ~ 3 ， 级配良好的土； 如果 Cu < 5 或 Cc > 3 或 Cc < 1, 级配不良的土。
重力水
地下水位（浸润线）以下饱和土中； 在重力作用下可在土中自由流动。
（gravitation water）
自由水
（free water）
• 存在于固气之间
毛细水
• 在重力与表面张力作用下
可在土粒间孔隙中自由移动 （capillary water）
26 岩土工程研究所
郭莹主讲
土力学
§1 土的物性及分类 §1.1土的三相组成和结构 1.1.3土的液相
粒径(mm)
∵d60A = d60B= 0.28，d10A=0.15 d10B =0.02 ∴CuA=1.87 <CuB=14
16 岩土工程研究所
郭莹主讲
土力学-土的物理性质及工程分类
各类土的生成条件不同，其工程特性往往相差悬殊。 1、 搬运、沉积条件 通常流水搬运沉积的土优于风力搬运沉积的土； 2、 沉积年代 通常土的沉积年代越长，土的工程性质越好。 3、 沉积的自然地理环境 我国地域辽阔，地形高低、气候冷热、雨量多少各地相差悬殊
，自然地理环境不同所生成的土的工程性质差异也很大。
粘粒
0.005mm≤粒径d
通常粗粒土的压缩性低、强度高、渗透性大、工程性质好。
土力学
§土2的.2物理土性的质三及相工组程分成类
§2.2.1 土的固体颗粒
3、土的粒径级配 自然界里的天然土，很少是一个粒组的土，往往由多个粒组混 合而成。土的颗粒有粗有细，土中土粒的大小及其组成,工程中常 用土中各粒组的相对含量占总质量的百分数来表示，称为土的粒径 级配。 粒径级配是决定无粘性土工程性质的主要因素，以此作为土的 分类定名的标准。
d3 0 2
cc
d1 0 d6 0
(2.2)
一般按经验把Cu≤5的土看作是均粒土，属级配不良；Cu>10的 土属级配良好。此外，要满足级配良好的要求，除土粒大小必须不 均匀外，还要求符合Cc=1～3的条件。否则土粒大小不连续，出现 缺粒段，仍不能称为级配良好。
工程上同时满足Cu>5且Cc=1～3的土为级配良好的土。
分散构造的工程性质最好； 结核状构造工程性质的好坏取决于细粒土部分； 裂隙状构造中，裂隙破坏了土的整体性，使强度降低，渗透性 增大，工程性质差。
土力学
§土2的.1物理土性的质生及成工与程分特类性
§2.1.3 土的工程特性
土与其它连续介质的建材相比，具有下列三个显著的工程特性： 1、 压缩性高
反映材料压缩性高低的指标弹性模量（土称变形模量）。
（完整版）土力学地基基础复习知识点汇总
（完整版）⼟⼒学地基基础复习知识点汇总第⼀章⼟的物理性质及⼯程分类1、⼟：是由岩⽯，经物理化学风化、剥蚀、搬运沉积，形成固体矿物、液体⽔和⽓体的⼀种集合体。
2⼟的结构：⼟颗粒之间的相互排列和联接形式。
3、单粒结构：粗矿物颗粒在⽔或空⽓中在⾃重作⽤下沉落形成的结构。
4、蜂窝状结构：颗粒间点与点接触，由于彼此之间引⼒⼤于重⼒，接触后，不再继续下沉，形成链环单位,很多链环联结起来，形成孔隙较⼤的结构。
5、絮状结构：细微粘粒⼤都呈针状或⽚状，质量极轻，在⽔中处于悬浮状态。
悬液介质发⽣变化时，⼟粒表⾯的弱结合⽔厚度减薄，粘粒互相接近，凝聚成絮状物下沉，形成孔隙较⼤的结构。
6、⼟的构造：在同⼀⼟层中的物质成分和颗粒⼤⼩等都相近的各部分间的相互关系的特征。
7、⼟的⼯程特性：压缩性⾼、强度低（特指抗剪强度）、透⽔性⼤8、⼟的三相组成：固相(固体颗粒)、液相(⼟中⽔)、⽓相(⼟中⽓体)9、粒度：⼟粒的⼤⼩10 粒组：⼤⼩相近的⼟颗粒合并为⼀组11、⼟的粒径级配：⼟粒的⼤⼩及其组成情况，通常以⼟中各个粒组的相对含量，占⼟粒总质量的百分数来表⽰。
12、级配曲线形状：陡竣、⼟粒⼤⼩均匀、级配差；平缓、⼟粒⼤⼩不均匀、级配好。
13、不均匀系数：Cu=d60/d10曲率系数：Cc= d302/d10*d60d10（有效粒径）、d30、d60（限定粒径）：⼩于某粒径的⼟粒含量为10%、30%和60%时所对应的粒径。
14、结合⽔：指受电分⼦吸引⼒作⽤⽽吸附于⼟粒表⾯成薄膜状的⽔。
15、⾃由⽔：⼟粒电场影响范围以外的⽔。
16、重⼒⽔：受重⼒作⽤或压⼒差作⽤能⾃由流动的⽔。
17、⽑细⽔：受⽔与空⽓界⾯的表⾯张⼒作⽤⽽存在于⼟细孔隙中的⾃由⽔。
14、⼟的重度γ：⼟单位体积的质量。
15、⼟粒⽐重(⼟粒相对密度)：⼟的固体颗粒质量与同体积的4℃时纯⽔的质量之⽐。
16、含⽔率w：⼟中⽔的质量和⼟粒质量之⽐17、⼟的孔隙⽐e：⼟的孔隙体积与⼟的颗粒体积之⽐18、⼟的孔隙率n：⼟的孔隙体积与⼟的总体积之⽐19、饱和度Sr：⼟中被⽔充满的孔隙体积与孔隙总体积之⽐20、⼲密度ρd ：单位⼟体体积⼲⼟中固体颗粒部分的质量21、⼟的饱和密度ρsat：⼟孔隙中充满⽔时的单位⼟体体积质量22、⼟的密实度：单位体积⼟中固体颗粒的含量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当Cc=1-3，表示级配曲线连续；
当 Cc<1或Cc>3，表示级配曲线不连续。
• 级配良好的土 Cu 5 且 Cc 1 3
工程性能比较好
• 级配不良的土
不能同时满足这两个条件的土
4 土的物理性质指标
9个指标
(A) 直接测定的指标（3个） (B) 换算指标（6个）
http://202.115.134.210:801/bizhong.html 该网站可以观看演示试验（成都理工大学）
摆筛图
②水（析）分法（0.1mm以下）
（a）密度计法：适用于粒径小于0.075mm的细颗粒土。 斯托克斯(Stokes)定理：颗粒下沉速度与颗粒直径的平方成正比。 （b）激光颗粒分析法
MicrotracS3500型颗粒分析仪
（3）颗粒分析成果（颗分）
粒径分布曲线（级配曲线）
100
小于某粒径的土粒质量/%
（c）有机质：
高岭石
伊利石
蒙脱石
亲水性：蒙脱石>伊利石>高岭石
（3）土的组成
（a）土的组成
土是各种矿物颗粒的集合体
粗颗粒土 细颗粒土
一般由固体颗粒、水和空气三相组成
有四相说—水土交界面
Va 气气体 ma 0
Vv
孔隙
mv mw
V
Vw 水 mw
m
Vs 土颗粒 ms
（b）土中的水
固态
结晶水
土中的水
液态
① 定义：土粒的质量与同体积 4℃ 纯水的质量之比。
土颗粒的质量
土颗粒的密度
土颗粒的重量
土颗粒的比重 Gs
ms
Vs w
s w
Gs
Ws
Vs w
土颗粒的体积
水的密度
水的容重
1.0g/cm3
10KN/m3
② 测量方法：比重瓶煮沸法
3. 含水量(w)
① 定义：土中水的质量（重量）与土粒质量（重量）之比，以百分数表示。
结合水
不任意流动
气态
自由水
四种—书中P13
强结合水
固体 状态
弱结合水
毛细水
重力水
+
+
+ + __
_ _
_
_
__
+ _
_
+ _
___
_ __
_
+_ __
_
_
粘土颗粒
强结合水
O2
105o
H+
H+
水分子 极性
粘粒
弱结合水
自由水
（c）土中的气体（空气）
四种 状态
吸附土颗粒表面的气体
溶解于水中的气体
四周为土颗粒和水所封 闭的气体
(A) 直接测定的指标（3个）
1.土的密度和容重(ρ、γ)
（重力密度，重度=容重）
Vv
① 定义：单位体积土的质量（重量）。V
密度 m （kg/m3）
V
天然密度 或湿密度
容重 g（kN/m3）
9.8m/s2
Va 气 体 0 Vw 水 mw
mw m
土颗粒
Vs
ms
② 测定方法：环刀法
2. 土粒的比重(Gs)
1 土的生成和组成 2 土的主要特点 3 土颗粒划分及测试 4 土的物理性质指标 5 土的物理状态及其指标 6 土的工程分类 7 土的压实性 8 土的结构变化
1 土的生成和组成
（1）土的来源
风化，剥蚀
岩石
土
水、风的搬运或就地沉积
物理风化：生成砂、砾等粗颗粒土。
化学风化：生成粘性土（高岭土等）。
生物风化：植物根分泌有机酸；遗体腐烂； 微生物作用。
自由气体
增加土的弹性；降低 土的渗透性。
与大气连通，对土的 性质没有影响
摘自：清华—土力学，p13
（4）土的结构及其联结
土的结构：土中颗粒及其集合物的堆积方式和相互联结方式。
（a） 粗粒土及粉土的结构
生成时重力起主要作用，颗粒之间以机械作用为主。
粗粒土：单粒结构
粉土：蜂窝结构
（b） 粘性土的结构
青藏铁路中 的冻土
3 土颗粒划分及测试
（1）土颗粒的粒径划分
土颗粒的大小用粒径来表征的。
2.0mm 0.5mm 0.25mm 0.15mm 0.125mm 0.075mm 0.053mm 0.005mm
60目 100目 120目 200目
270目
（2）土颗粒的粒径测试方法（颗分试验）
①筛分法（0.1mm以上）
水的质量
水的重量
含水量 w mw Ww 100% ms Ws
土粒的质量
② 测量方法：烘干法
(B) 换算指标（6个）
4. 孔隙比(e)和孔隙率(n)
① 定义 孔隙比(e)：土中孔隙体积与土粒体积之比，用小数表示。 孔隙率(n)：土中孔隙体积与土的总体积之比，用%表示。
孔隙比 e Vv (1 w)Gs w 1
颗粒间的作用力：范德华力、库仑力等。 特 点：有粘聚力和可塑性。 结构类型：
分散结构
（c）不均匀土的混合结构
絮凝结构
2 土的主要特点
（1）散体介质的集合体，固体+液体+气体组成。
（2）多样性：由于成土母岩不同、风化作用的历史 不同，造成土的种类繁多、分布复杂、性质各异。
（3）易变性：土的工程特性经常受着外界的温度、 湿度（地下水作用）、压力（建筑物荷载）等影响而 产生显著变化。
饱和度
Sr
Vw Vv
wGs e
mw=w ρs
m=(1+w) ρs ms= ρs
Va 气体 ma=0 Vw 水 mw
Vv=e V =e+1
Vs 土粒 ms
Vs=1
6. 土的饱和密度（ρsat） 、干密度（ρd）
① 定义
饱和密度：孔隙完全被水充 满时土的密度。
mw=w ρs
饱和密度计算公式：
m=(1+w) ρs
（2）土的矿物成分
单位质量上颗粒 所拥有的表面积
（a）原生矿物：物理风化产物，石英、长石、云母等。
颗粒粗，为砂、砾组主要成分。 化学性质稳定，水稳性强。
（b）次生矿物：化学风化产物，颗粒细，为粘粒组的主要成分。
颗粒细，比表面积大，活性大，亲水性强。
A. 粘土矿物 B. 倍半氧化物及次生 二氧化硅 C. 可溶性次生矿物
Vs
孔隙率 n Vv 100% V
mw=w ρs m=(1+w) ρs
两者 关系
n
e 1
e
e n 1 n
ms= ρs
Va 气体 ma=0 Vw 水 mw
Vv=e V =e+1
Vs 土粒 ms
Vs=1
5. 饱和度（Sr）
① 定义：土中所含水的体积与孔隙体积之比 。 反映了土体中孔隙被水充满的程度。
sat
ms
Vv w
V
(1 w)Gs w
e 1
ms= ρs
Va 气体 ma=0 Vw 水 mw
Vv=e V =e+1
Vs 土粒 ms
Vs=1
饱和容重计算公式：
80
60
40
20
1
1E-3
粒径/mm
通过颗粒分布曲线，可以得出土颗粒的配比等性能指标
• 不均匀系数
Cu d60 d10
Cu越大，曲线越平缓，粒径分布越不均匀，粗细颗粒的大小相差悬殊。
当Cu>5，称为不均匀土，容易压密实；反之，为均匀土。
• 曲率系数
Cc d320 (d60 d10 )
