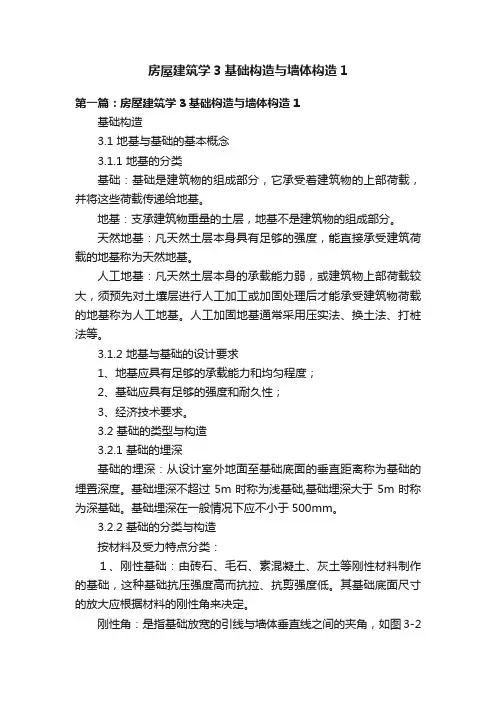

房屋建筑学3基础构造与墙体构造1第一篇：房屋建筑学3基础构造与墙体构造1基础构造3.1 地基与基础的基本概念3.1.1 地基的分类基础：基础是建筑物的组成部分，它承受着建筑物的上部荷载，并将这些荷载传递给地基。
地基：支承建筑物重量的土层，地基不是建筑物的组成部分。
天然地基：凡天然土层本身具有足够的强度，能直接承受建筑荷载的地基称为天然地基。
人工地基：凡天然土层本身的承载能力弱，或建筑物上部荷载较大，须预先对土壤层进行人工加工或加固处理后才能承受建筑物荷载的地基称为人工地基。
人工加固地基通常采用压实法、换土法、打桩法等。
3.1.2 地基与基础的设计要求1、地基应具有足够的承载能力和均匀程度；2、基础应具有足够的强度和耐久性；3、经济技术要求。
3.2 基础的类型与构造3.2.1 基础的埋深基础的埋深：从设计室外地面至基础底面的垂直距离称为基础的埋置深度。
基础埋深不超过5m时称为浅基础,基础埋深大于5m时称为深基础。
基础埋深在一般情况下应不小于500mm。
3.2.2 基础的分类与构造按材料及受力特点分类：１、刚性基础：由砖石、毛石、素混凝土、灰土等刚性材料制作的基础，这种基础抗压强度高而抗拉、抗剪强度低。
其基础底面尺寸的放大应根据材料的刚性角来决定。
刚性角：是指基础放宽的引线与墙体垂直线之间的夹角，如图3-2中的α角。
凡受刚性角限制的基础称为刚性基础。
刚性角可以用基础放阶的级宽与级高之比值来表示。
不同材料和不同基底压力应选用不同的宽高比（见教材表3-1）。
大放脚的做法一般采用每两皮砖挑出1/4砖长或每两皮砖挑出1/4与一皮砖挑出1/4砖长相间砌筑。
图3-2 刚性基础２、柔性基础：用钢筋混凝土制作的基础。
钢筋混凝土的抗弯性能和抗剪性能良好，可在上部结构荷载较大、地基承载力不高以及有水平力和力矩等荷载的情况下使用，为了节约材料可将基础做成锥形，但基础最薄处不得小于200mm；或做成阶梯形，但每级步高为300～500mm，故适宜在基础浅埋的场合下采用（图3-3）。
墙、楼地面面层构造
(d) 钉入式轻钢龙骨纸面石膏板吊顶实例
钉入式轻钢龙骨纸面石膏板吊顶
（b）图4-4-3-15搁置式矿棉板吊顶实例
(a) 搁置式吊顶构造示意
搁置式矿棉板吊顶
(a) 卡接式吊顶构造示意
(b) 卡接式金属吊顶实例
卡接式金属吊顶
裱糊类面层 裱糊类面层——在抹灰的基层或其他基层上粘贴壁纸
和壁布的工艺
●裱糊类面层常用的材料 ——各类壁纸、壁布和配套的粘结材料
粉刷材料的选择
水泥砂浆
强度高、防水、防潮、抗冻
混合砂浆
和易性好、保水性好
水泥石屑
耐磨性好，不泛砂
灰砂（麻刀灰、纸筋灰）
造价低、施工方便
水泥石渣 聚合物水泥砂浆
粘结性好，防水性好
•潮湿房间墙面 •地面 •常受碰撞的墙面 •钢砼楼板底面 （现浇楼板和预制楼板） •板条、金属网顶棚 •底灰、中灰 •外墙抹灰面层 •石渣类饰面的底灰 •石渣类饰面的面层 •硅酸盐砌块或加气混凝 土的底层抹灰
双层木地板构造
双层木地板构造
实铺：直接在实体基层上铺设木地板。底层地面为了防 潮，在结构层上涂刷冷底子油和热沥青。
实铺复合木地板
2.装饰墙面板的施工工艺：
安装墙筋——在砌体墙上可使用类似固定架空木地板的木搁 栅的方法直接钉入 ；在钢筋混凝土墙面上可用打入膨胀螺栓 的方法进行固定 。墙筋的间距视面板分割的需要及面板的刚 度而定 铺钉装饰墙板——参照立筋式轻隔墙的面层处理
常用壁纸 ：PVC塑料壁纸、织物面壁纸、金属面壁纸、天然木 纹面壁纸等；
常用壁布：人造纤维装饰壁布 、锦缎类壁布等
墙纸、墙 布
●裱糊类面层常用的施工工艺 ——分为打底、下料以及裱糊等 三个步骤
打底层——施工方法及要求同粉刷类面层中的打底及找平工 艺 ；基底平整后用腻子嵌平，按要求弹线
房屋建筑学-第四节墙体
房屋建筑学-第四节墙体1. 引言墙体作为建筑物的一部分，承担着支撑结构、保温隔热、隔音等功能。
在房屋建筑学中，墙体的设计和施工是一个重要的环节。
本文将介绍墙体的定义、构成要素、常见材料和施工方法。
2. 墙体定义墙体是建筑物的立面和空间组织的界定，是建筑结构的一部分，用于划定室内外的边界。
墙体有承重墙和非承重墙之分。
承重墙由于需要承受楼层和屋顶的重量，因此需要采用较强的材料和结构设计。
非承重墙则主要起到隔断、保温等功能。
3. 墙体构成要素墙体主要由以下几个要素构成：3.1 结构层结构层是墙体的主要承重层，通常由混凝土或砖石等材料构成。
结构层的厚度和强度直接影响墙体的承载能力和稳定性。
3.2 保温层保温层用于提高墙体的保温性能，减少能量损耗。
常见的保温材料有聚苯乙烯泡沫板、岩棉板等。
保温层的厚度和材料的选择取决于所在地区的气候条件和建筑节能要求。
3.3 隔音层隔音层用于提高墙体的隔音性能，减少外界噪音的传递。
常见的隔音材料有吸声石膏板、隔音毡等。
隔音层的厚度和材料的选择取决于建筑物所处的环境和隔音要求。
3.4 装饰层装饰层用于增加墙体的美观性，常见的装饰材料有瓷砖、涂料等。
装饰层的选择和施工方法需要考虑墙体的材质和设计要求。
4. 常见墙体材料墙体的材料选择与建筑的用途、气候条件、预算等因素有关。
以下是常见的墙体材料：4.1 砖墙砖墙是最常见的墙体材料之一，常用的砖块有红砖、空心砖等。
砖墙施工简单、坚固耐用，但保温和隔音性能较差。
4.2 钢筋混凝土墙钢筋混凝土墙具有较好的承重能力和稳定性，常用于多层和高层建筑。
其保温和隔音性能可以通过在墙体中添加保温和隔音层来提高。
4.3 轻钢龙骨墙轻钢龙骨墙是一种轻质墙体结构，由钢龙骨和石膏板组成。
它具有重量轻、施工快速的优点，但承重能力较弱，主要适用于室内隔断。
4.4 外墙保温系统外墙保温系统是一种在结构层外增加保温层来提高墙体保温性能的方法。
常见的外墙保温系统有外保温外贴、外保温内贴等。
大工13春《房屋建筑学》辅导资料七

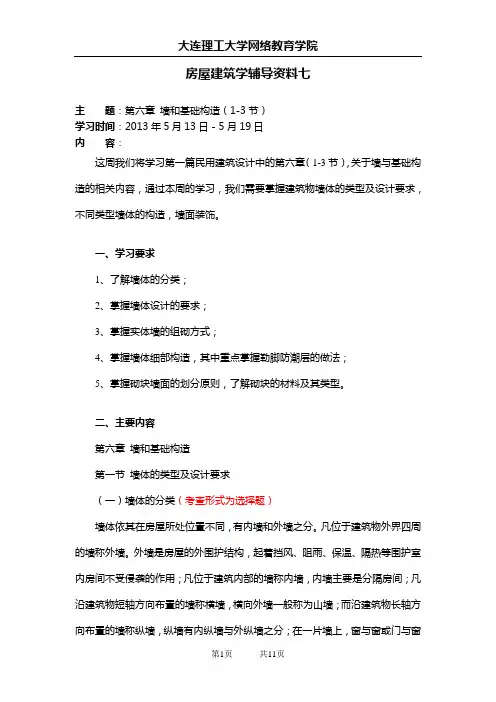

房屋建筑学辅导资料七主题：第六章墙和基础构造（1-3节）学习时间：2013年5月13日－5月19日内容：这周我们将学习第一篇民用建筑设计中的第六章（1-3节），关于墙与基础构造的相关内容，通过本周的学习，我们需要掌握建筑物墙体的类型及设计要求，不同类型墙体的构造，墙面装饰。
一、学习要求1、了解墙体的分类；2、掌握墙体设计的要求；3、掌握实体墙的组砌方式；4、掌握墙体细部构造，其中重点掌握勒脚防潮层的做法；5、掌握砌块墙面的划分原则，了解砌块的材料及其类型。
二、主要内容第六章墙和基础构造第一节墙体的类型及设计要求（一）墙体的分类（考查形式为选择题）墙体依其在房屋所处位置不同，有内墙和外墙之分。
凡位于建筑物外界四周的墙称外墙。
外墙是房屋的外围护结构，起着挡风、阻雨、保温、隔热等围护室内房间不受侵袭的作用；凡位于建筑内部的墙称内墙，内墙主要是分隔房间；凡沿建筑物短轴方向布置的墙称横墙，横向外墙一般称为山墙；而沿建筑物长轴方向布置的墙称纵墙，纵墙有内纵墙与外纵墙之分；在一片墙上，窗与窗或门与窗之间的墙称窗间墙；窗洞下的墙称窗下墙。
墙体各部分名称墙体根据结构受力情况不同，有承重墙和非承重墙之分。
凡直接承受上部屋顶、楼板所传来荷载的墙称承重墙；凡不承受上部荷载的墙称非承重墙，非承重墙包括隔墙、填充墙和幕墙。
凡分隔内部空间其重量由楼板或梁承受的墙称隔墙；框架结构中填充在柱子之间的墙称框架填充墙；而悬挂于外部骨架或楼板间的轻质外墙称幕墙。
外部的填充墙和幕墙不承受上部楼板层和屋顶的荷载，却承受风荷载和地震荷载。
墙体按所用材料不同，可分为砖墙、石墙、土墙及混凝土墙等。
墙体根据构造和施工方式的不同，有叠砌式墙、版筑墙和装配式墙之分。
（二）墙体的设计要求根据墙体所处位置和功能的不同，设计时应满足以下要求：（考查形式为简答题，需要重点掌握）1、具有足够的强度和稳定性2、具有必要的保温、隔热等方面的性能3、应满足防火要求4、应满足隔声要求第二节砖墙（一）砖墙材料砖墙的主要材料是砖与砂浆。
房屋建筑学-----墙体的基本构造
第3.2节 砌体墙的基本构造
砌体墙：用砂浆等胶结材料将砖石块材等组
砌而成。
优点：有一定的保湿、隔热、隔声性能和承载 能力，生产制造及使用操作简单，不需要大型 的施工设备。
缺点：现场湿作业较多、施工速度慢、劳动强 度大
常用块材——砖和砌块
砖
a.外观上分空心砖、实心砖和多孔砖。 b.常用的有烧结普通砖、蒸压粉煤灰砖、蒸压灰砂
明沟
明沟：可用砖砌、石砌或混凝土现浇，
沟底应做纵坡，坡度为0.5%--1%，坡向 窨井，沟中心线正对屋檐滴水位置，明 沟与外墙间应做散水。
防火墙
根据防火墙在建筑中所处的位置和构造 形式，分为横向防火墙（与建筑平面纵 轴垂直）、纵向防火墙〔与平面纵轴平 行）、室内防火墙、室外防火墙和独立 防火墙等
的人造块材。
外形尺寸比砖大。具有设备简单、砌筑速度快的优点。
分类
按照尺寸和质量大小分为小型、中型和大型砌块。 按照外观形状分为实心砌块和空心砌块（单排方孔、
单排圆孔和多排扁孔）
常用粘结材料
水泥砂浆：强度高，防潮性能好，主要用于受力和防
潮性能要求高的墙体；
石灰砂浆：强度和防潮性能均差，但和易性好，用于
当内墙两侧出现高差时，应设高低两道 水平防潮层，并加一道垂直防潮层。
防潮层构造做法
防潮层 防水砂浆
细石混凝 土
油毡
构造做法
优缺点
采用1：2水泥砂浆加 3%-5%防水剂，厚度为 20mm-25mm或用防水砂 浆砌筑三皮砖作防潮层
构造方法简单，但砂浆开 裂或不饱满时影响防潮效 果
采用60mm厚细石混凝土 带，内配3根∮钢筋 ；
门垛和壁柱
门垛和壁柱
圈梁
墙体构造设计

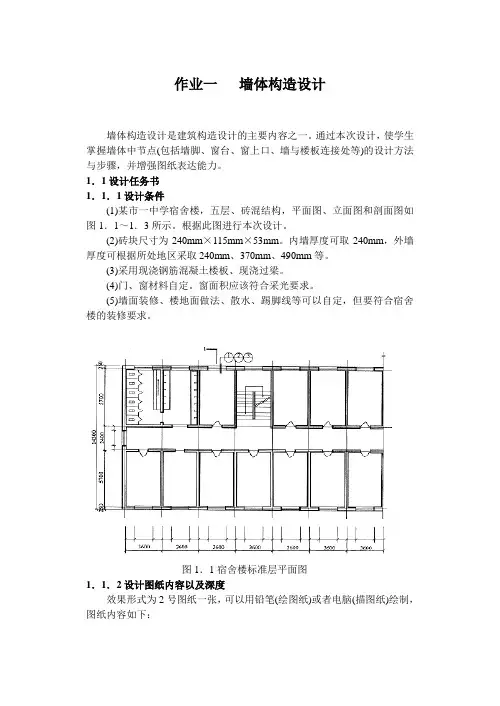

作业一墙体构造设计墙体构造设计是建筑构造设计的主要内容之一。
通过本次设计，使学生掌握墙体中节点(包括墙脚、窗台、窗上口、墙与楼板连接处等)的设计方法与步骤，并增强图纸表达能力。
1．1设计任务书1．1．1设计条件(1)某市一中学宿舍楼，五层、砖混结构，平面图、立面图和剖面图如图1．1～1．3所示。
根据此图进行本次设计。
(2)砖块尺寸为240mm×115mm×53mm。
内墙厚度可取240mm，外墙厚度可根据所处地区采取240mm、370mm、490mm等。
(3)采用现浇钢筋混凝土楼板、现浇过梁。
(4)门、窗材料自定。
窗面积应该符合采光要求。
(5)墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合宿舍楼的装修要求。
图1．1宿舍楼标准层平面图1．1．2设计图纸内容以及深度效果形式为2号图纸一张，可以用铅笔(绘图纸)或者电脑(描图纸)绘制，图纸内容如下：图1．2宿舍楼正立面图图1-3宿舍楼剖面图墙身大样图(墙身剖面节点详图)按平面图上详图索引位置画出三个墙身节点详图，即：墙脚、窗台处和过梁及楼板层节点详图。
布图时，要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。
三个墙身节点详图的绘制要求如下：节点详图1——外墙墙脚节点详图：(1)比例为1:10~1:20。
(2)详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。
上、下、右三方要用折断线折断。
(3)首先画出定位轴线及编号圆圈，并注写相应的编号(根据平面图中的剖切位置而定)。
(4)墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。
在定位轴线两边分别标注砖墙厚度。
(5)水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。
(6)散水和室外地面部分：画出室外地面，标注室外地面标高。
(ppt版)房屋建筑学墙体构造
按承重(chéngzhòng)情况分：
承 重 墙：凡直接承受上部屋顶、楼板传来的荷
载的墙；
非承重墙：凡不承受上部传来的荷载的墙。非 承重墙包括隔墙、填充墙和 幕墙等。
第四页，共一百一十二页。
按施工 方法
(shī gōng)
分：
叠砌墙：将各种加工好的块材用砂浆按一定的技术
通风道一般设置在内墙墙角处，组织方式主要 有每层独用、隔层共用、子母通风道三种，其 中以子母通风道应用最为广泛。
通风道有现场砌筑和预制构件拼装两种做法。 砖砌通风道要求砌筑密实，并随砌随抹，将内
壁抹平。 预制通风道一般为每层一个预制构件，上下拼
接而成，并与墙体有可靠的连接〔图3.22〕
3 墙体构造
本章(běn zhānɡ) 提要
本章内容：墙体的一般构造和细部构造；墙体的保温、
隔热及节能(jié nénɡ)构造；隔墙和墙体装饰 装修构造。
学习重点：掌握砖墙和砌块墙的构造；能进行墙体 的构造设计。
第一页，共一百一十二页。
本章内容
3.1 墙体的类型与构造要 求
钢筋混凝土圈梁宜设置在与楼板或屋面板同 一标高处(称为板平圈梁)；或紧贴板底(称为板 底圈梁)(图3.20(a)、(b))。
钢筋砖圈梁(图3.20〔c))
第四十三页，共一百一十二页。
第四十四页，共一百一十二页。
3.2.3.7 构造 柱
多层普通砖房按表3.3的要求设置构造柱。 具体构造要求：先砌墙后浇钢筋混凝土柱，
墙与外纵墙 接处，7～9度时，楼梯间、
交接处，较 电梯间横墙与外墙交接处
大洞口两侧， 大房间内外 墙交接处
房屋建筑学3 墙体
夹心保温外墙
（四）隔声（隔空气传声和撞击传声）
隔声应满足规范要求。如：住宅分户墙隔 声量应大于或等于40dB；教室38dB 。 措施： （1）缝隙处理 （2）增加墙体密实性和厚度 （3）夹层墙 （有空气间层或多孔材料的墙） （4）尽量利用垂直绿化降低噪声
4、其他
（1）防火 墙体材料及防火墙的间距应满足防火规范 的要求。 （2）防潮、 防水 有水房间应采取防潮、 防水措施。 （3）建筑工业化 建筑工业化的关键是墙体改革可提高机械 化施工程度及功效、不破坏良田、降低成本、 减轻自重、降低工人的劳动强度。
3.2 块材墙构造
块材墙是用砂浆等胶结材料将砖石块材等 组砌而成，如砖墙、石墙及各种砌块墙等，也 可以简称为砌体。
一、墙体材料
(一)常用块材 块材墙中常用的块材有各种砖和砌块。 为了节省国土资源，减少对农田的破坏，砖的使 用已受到了限制，特别是实心粘土砖。
砖
粘土砖、灰砂砖、页岩砖、煤矸石砖、水
泥砖以及各种工业废料砖，如炉渣砖、粉煤灰
砖等 。
砖的强度等级按其抗压强度平均值分为：
Mu30、Mu25、MU20、Mul5、Mul0、Mu7.5
等(Mu30即抗压强度平均值≥30N／mm² )。
标准砖的尺寸为：240*115*53mm。
模式砖的尺寸为：190*190*90mm。
大块粘土空心砖：240*115*180mm。
（二）胶结材料
砂浆的强度等级也是以30N／mm² 为单位 M15、M10、M7.5、M5、M2.5、M1和M0.4。
的抗压强度来划分的，从高到低分为七级：
二、组砌方式
组砌是指块材在砌体中的排列。组砌的关 键是错缝搭接，使上下层块材的垂直缝交错， 保证墙体的整体性。
房屋建筑学第七章墙体构造
房屋建筑学第七章墙体构造
房屋建筑学第七章墙体构造
⑵纵墙承重 优点：室内横墙间距可以增大，房间开间的划 分灵活。 缺点：横向刚度差。 适用范围：需要较大房间的办公楼、商店、教 学楼等公共建筑。 ⑶双向承重
该方案房间布置较灵活，建筑物的刚度亦 较好。适用于开间、进深尺寸较大且房间类型 较多的建筑和平面复杂的建筑中，前者如教学 楼、住宅等建筑房。屋建筑学第七章墙体构造
墙体的稳定性与墙的高度、长度和厚度有关。高 而薄的墙稳定性差，矮而厚的墙稳定性好；长而薄的墙 稳定性差，短而厚的墙稳定性好。
房屋建筑学第七章墙体构造
二、热工要求 1、外墙的保温 ⑴ 提高外墙保温能力，减少热损失 ① 增加墙体的厚度
墙体的热阻与其厚度成正比，欲提高墙身的热阻，可增加其厚度。
② 选用孔隙率高、密度轻（导热系数小）的墙体材料
房屋建筑学第七章墙体构造
房屋建筑学第七章墙体构造
（2）按墙体材料分： 砖、砂浆→砖墙 石块、砂浆→石墙 现浇或预制→砼墙 主要用于建筑物的外墙，不承重→幕墙 （3）按墙体构造方式可分为实体墙、空斗墙和组合墙。 实体墙由单一材料组成，如砖墙、砌块墙等。 空斗墙也是由单一材料组成，可由单一材料砌成内部
温一侧，即蒸汽渗入的一侧，设置一道隔蒸汽层。隔蒸 汽材料一般采用沥青、卷材、隔汽涂料以及铝箔等防潮
、防水材料。 ⑶ 防止外墙出现空气渗透
采取措施：选择密实度高的墙体材料，墙体内外加 抹灰层，加强构件的密缝处理等。
房屋建筑学第七章墙体构造
2、墙体的隔热要求 隔热措施有：
⑴ 外墙采用浅色而平滑的外饰面，如白色外墙涂料、
⑷部分框架承重 采用墙体和钢筋混凝土梁、柱组成的框架共同承受
楼板和屋顶的荷载，这时，梁的一端支承在柱上，而另 一端则搁置在墙上，这种结构布置称部分框架结构或内 部框架承重方案。
房屋建筑学：墙和基础构造
房屋建筑学：墙和基础构造概述在房屋建筑学中，墙和基础构造是非常重要的部分。
墙体承担着支撑房屋结构和分隔内外空间的功能，而基础则起到分散和传递房屋负荷的作用。
本文将介绍墙和基础构造的基本知识和常用材料，并探讨墙和基础在房屋建筑中的关键作用。
墙的分类墙体可以根据材料、功能和结构形式进行分类。
根据材料的不同，墙体可以分为以下几类：1.砖墙：由砖块砌成的墙体，常用于传统建筑和住宅建筑中。
2.石墙：由石块砌成的墙体，常见于古建筑和城市保护区。
3.钢筋混凝土墙：由钢筋和混凝土构成的墙体，广泛应用于现代工业建筑和高层建筑中。
4.木材墙：由木材构成的墙体，常用于木质结构的建筑和乡村别墅。
墙体可以根据功能的不同，分为以下几类：1.承重墙：用于支撑和承受房屋重量的墙体，通常位于房屋的主要结构部分。
2.隔墙：用于分隔房屋内部空间的墙体，常见于卧室、浴室、厨房等区域。
3.外墙：用于围合建筑物外部的墙体，起到保温、防水和美观的作用。
结构形式分类墙体可以按其结构形式进行分类：1.空心墙：内部有空洞或腔体的墙体，常用于隔音和隔热的需求。
2.实心墙：由实心的砖块、混凝土等材料构成的墙体，具有较高的结构强度。
基础构造基础是房屋建筑中的重要组成部分，它承担着房屋的重量和负荷，并将其传递到地基上。
基础的类型和施工方法会受到地面状况和所承载的负荷等因素的影响。
基础的类型常见的基础类型包括：1.承台基础：适用于土质较好，负荷均匀分布的场地，通常由钢筋混凝土构成。
2.梁带基础：用于负荷集中的墙体附近，通过加宽的基础承载墙体负荷。
3.独立基础：用于单个柱子或墙体的基础，将负荷直接传递到地基上。
4.筏式基础：适用于地基承载能力差或负荷较大的情况，通过加大基础底面积来分散负荷。
基础的施工方法基础的施工方法包括以下几个步骤：1.地基处理：清理地表杂物、挖掘基坑，确保地基的平整和稳固。
2.筑基：根据设计要求，在基坑中浇筑混凝土基础，通常需要加入钢筋增加强度。
房屋建筑学第七章 墙体构造
7.4 建筑热工基本知识与墙体的节能措施
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
与墙体的节能措施 7.5 幕墙构造
7.4.1 围护结构的传热
1. 传热的方式与过程 建筑物是通过自身的围护结构来实现建筑室内与室外环 境之间的热量交换的。这种热量的传递过程，称为围护 结构的传热过程。
③ 石灰砂浆 由石灰、砂和水按一定配比拌和而成，其 强度和防潮性能较差，常用于强度要求不高、不受 潮的砌体和抹灰层。
砂浆的强度等级以其抗压强度进行划分，共分为五级：
M15\M10\M7.5\M5\M2.5
房屋建筑学
第七章 墙体构造
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
② 烧结多孔砖 以粘土、页岩、煤矸石或粉煤灰为主要原料， 进过焙烧而成，孔洞率不小于25%，孔的尺寸小而数量多， 主要用于承重部位的砖，简称多孔砖。
砖的强度等级以其抗压强度进行划分，共分为五级： MU30\MU25\MU20\MU15\MU10
房屋建筑学
第七章 墙体构造
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
一般适用于多层砌体结构的非承重墙。
2. 砌块隔墙
砌块隔墙多采用轻质多空的材料砌筑。与烧结砖相比， 有自重轻、隔热性能好、块体较大等优点。
房屋建筑学
第七章 墙体构造
7.3.1 砌筑隔墙
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
与墙体的节能措施 7.5 幕墙构造
房屋建筑学
（3）钢筋混凝土过梁
房屋建筑学
第七章 墙体构造
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
房屋建筑学-03墙体构造
房屋建筑学-03墙体构造概述墙体是房屋建筑中的重要组成部分，起着承重、隔热、隔音等功能。
本文将介绍墙体构造的基本知识，包括墙体的分类、构造材料、施工工艺等内容。
墙体分类墙体可以根据建筑材料、结构形式等多种方式进行分类。
以下是一些常见的墙体分类：1.砖墙2.石墙3.混凝土墙4.钢筋混凝土墙5.干挂石材墙6.钢结构墙构造材料墙体的构造材料因不同类型的墙体而有所不同。
常见的墙体构造材料包括：•砖•石材•混凝土•钢筋混凝土•木材墙体建造过程墙体的建造过程可以分为以下几个步骤：1.基础施工：墙体建造开始前，需要先进行地基基础的施工。
这包括挖土、浇筑混凝土、加固地基等工作。
2.墙体布局：根据设计图纸，确定墙体的位置和尺寸，并进行墙板的定位和标记。
3.材料准备：根据墙体类型选择相应的构造材料，并准备好所需的施工工具和设备。
4.墙体搭建：根据墙体构造材料的特性，进行相应的墙体搭建工作。
比如，砖墙可以使用砖块进行砌筑，混凝土墙可以采用浇筑的方式进行施工。
5.抹灰和粉饰：墙体搭建完成后，需要进行抹灰和粉饰工作，以平整墙面，并提高墙体的美观度。
6.防水处理：根据需要，对墙体进行防水处理，以增加墙体的防潮性能。
7.粉刷和涂装：最后，对墙体进行粉刷和涂装，以增加墙体的装饰效果和保护性能。
墙体施工工艺墙体施工的工艺方法因不同类型的墙体而有所不同。
以下是一些常见的墙体施工工艺：1.砖墙施工工艺：墙体砖块的选材和搭建，砌筑工艺和接缝处理等。
2.混凝土墙施工工艺：混凝土的配制与浇筑技术，模板的搭建和拆除，墙体厚度的控制等。
3.干挂石材墙施工工艺：石材选择和加工，墙体的支撑和固定方式，干挂工艺和接缝处理等。
4.钢结构墙施工工艺：钢结构的组装和焊接技术，墙体的固定和支撑方式，防腐处理和涂装等。
墙体的特点和注意事项•墙体具有承重、隔热、隔音等功能，需要根据不同的功能需求选择合适的墙体类型和构造材料。
•墙体的施工需要严格按照设计要求和规范进行，以确保墙体的稳定性和安全性。
房屋建筑学墙体
一
3 墙体
页
退 回
3.1 墙体的类型和设计要求
课 首
页
3.2 砖墙
章 节
页
退
3.3 隔墙与隔断
出
3.4 墙面装修
3.1.1 墙体的类型 1. 按墙体的所在部位分
女儿墙
外纵墙
山墙
下 一 页
内横墙
退
回
内纵墙 课 首 页
章 节 页
退 出
窗下墙
窗间墙
>3.1.1 墙体的类型
2. 按墙体的受力性质分
承重墙：直接承受上部屋顶、楼板传来荷载的墙体。
>3.2.4 砖墙的细部构造>7.墙身加固>(2)设置构造柱
2 构造要求
①构造柱最小截面可用180mm×240mm，纵向钢筋宜用 下 一
4φ12，箍筋间距不大于250mm，且柱上下端宜适当加密。 页
②构造柱与墙连接处应砌成马牙槎，并沿墙高每隔 退 回
500mm设2φ6水平钢筋和φ4分布短筋平面内点焊组成的拉 课
下 一
页
非承重墙：不承受上部荷载的墙体，非承重墙包括自 退
承重墙、隔墙、填充墙、幕墙等。
回
课
自承重墙：不承受外来荷载，但承受自身重量的墙体，
首 页
其下一般设置基础。
章
节
页
隔墙：分隔内部空间且其自身重量也由楼板或梁承受 退
的非承重墙。
出
框架填充墙：框架结构中填充在柱子之间的墙体。
幕墙：悬挂于外部骨架或楼板间的轻质外墙。
节
的要求。
页
退
墙圈类梁
烈度
出
6、7度
8度
9度
最小纵筋
4φ10
房屋建筑学9墙体
04
03
06 墙体维护与修缮管理
常见质量问题及原因分析
墙体开裂
墙体空鼓
由于材料收缩、温度变化、地基不均 匀沉降等原因导致墙体出现裂缝。
抹灰层与基层粘结不牢，形成空鼓现 象，影响墙体的稳定性和美观性。
墙体渗漏
防水层失效、墙体裂缝、窗框与墙体 间缝隙等原因导致雨水渗入室内。
维修加固方法和技术手段
墙体开裂维修
隔热措施及材料选用
01
02
03
热反射隔热涂料
利用高反射率的涂料将太 阳辐射热反射回去，降低 墙体表面温度，减少热量 向室内传递。
通风隔热层
在墙体内部设置通风道或 空气层，利用空气流动带 走热量，提高墙体的隔热 性能。
高效隔热材料
采用如气凝胶、真空绝热 板等高效隔热材料，降低 墙体传热系数，提高隔热 效果。
墙体在房屋建筑中作用
A
承重作用
墙体作为承重构件，承受着屋顶、楼层传来的 荷载，并将其传递给基础。
围护作用
墙体作为建筑物的外壳，起着围护室内空 间的作用，同时隔绝室外环境的影响。
B
C
保温隔热作用
墙体材料具有一定的保温隔热性能，可以减 少室内外热量交换，保持室内舒适的温度环 境。
隔声作用
墙体对声音具有一定的隔绝作用，可以减少 室内外噪音的干扰。
D
墙体发展历史及现状
要点一
发展历史
随着建筑技术的不断进步和新型材料的不断涌现，墙体材 料经历了从土、木、石、砖等传统材料到钢筋混凝土、轻 质板材等现代材料的转变。同时，墙体的结构形式也从单 一的承重墙向框架、剪力墙等多元化方向发展。
要点二
现状
目前，在房屋建筑中，钢筋混凝土剪力墙结构和框架结构 占据主导地位。这些结构形式具有强度高、刚度大、抗震 性能好等优点。同时，随着绿色建筑和节能建筑的发展， 新型墙体材料和节能技术得到了广泛应用，如加气混凝土 砌块、保温隔热材料等。这些新材料和技术不仅提高了墙 体的保温隔热性能和隔声性能，还有利于节约能源和保护 环境。
砌体墙的细部构造
1、墙身防潮
墙体底部接 近土壤部分易 受土壤中水分 的影响而受潮， 从而影响墙身， 故设防潮层， 一般有水平防 潮层和垂直防 潮层。
1）水平防潮层
水平防潮层是在建筑物内外墙体室内地 面附近设水平方向的防潮层，以隔绝地下 潮气等对墙身的影响。
2、圈梁
圈梁是沿外墙四周及部分内墙设置的连续闭合 的梁。
（1）作用：是配合楼板可提高建筑物的空间刚度及整 体性，增强墙体的稳定性，减少由于地基不均匀沉 降而引起的墙身开裂。对抗震设防区，设置圈梁与 构造柱形成骨架以提高墙身抗震能力。
（2）位置：圈梁应设置在楼（层）盖之间的同一标高 处，或紧靠板底的位置及基础顶面和房屋的檐口处 。
4、空心砌块墙墙芯柱
当采用混凝土空心砌块时，应在外墙转角 处、大房间内外墙交接处、错层部位横墙与外纵 墙交接处、隔12m或单元横墙与外纵墙交接处、 楼梯间及电梯间四角设置墙芯柱，以保证墙体的 整体刚度和稳定性。砌块排列时应将空心砌块的 空洞上下对齐，在孔中插入2φ12通长钢筋，采 用细石混凝土填入砌块孔中。
过梁断面形式有矩形和L形。为简化构造， 节约材料，可将过梁与圈梁、悬挑雨篷、窗楣板 或遮阳板等结合起来设计。如在南方炎热多雨地 区，常从过梁上挑出300～500mm宽的窗楣板，既 保护窗户不淋雨，又可遮挡部分直射太阳光。
平拱砖过梁
半圆砖拱
钢筋砖过梁
钢筋混凝土过梁
1.3 墙身加固措施
多层砖混结构承重墙，由于砖 本身为脆性材料，其承载能力有限， 为了提高抗震和承载能力，需对墙身 采取加固措施，如增设门垛、壁柱( 墙墩、扶壁)、圈梁、构造柱等，以 提高墙身的强度和稳定性，来满足设 计要求。
《房屋建筑学之墙体》课件
瓷砖、石材、涂料等。
02
墙体的构造
构造组成
01
02
03
承重墙
主要承受建筑物重量，通 常采用实心砖、混凝土等 材料，具有较高的承载力 和稳定性。
维护墙
主要起保温、隔热、防水 等作用，通常采用轻质材 料，如石膏板、矿棉板等 。
分隔墙
主要用于分隔室内空间， 可以采用轻质材料或实体 墙，根据需要设置。
预制构件
使用预制构件进行墙体施工，如使 用预制板、预制梁等构件进行装配 式施工。
施工方法
外观检测
检查墙体的外观质量，如 表面平整度、垂直度等是 否符合要求。
材料检测
对使用的砌筑材料进行质 量检测，确保材料质量符 合要求。
强度检测
对墙体进行抗压、抗拉、 抗剪等强度检测，确保墙 体结构安全可靠。
功能性检测
锚固加固
使用锚杆、螺栓等连接件将墙体与其他结构连接 在一起，提高墙体的稳定性。
碳纤维加固
使用碳纤维布和粘合剂对墙体进行加固，具有重 量轻、强度高、耐腐蚀等优点。
05
墙体的发展趋势
新材料的应用
新型墙体材料
随着科技的发展，新型墙体材料如混凝土砌块、加气混凝土、复合 板材等逐渐取代传统材料，具有更高的强度、耐久性和节能性能。
连接方式设计
根据墙体的功能和施工方 式，设计合理的连接方式 ，以保证墙体的整体性和 稳定性。
03
墙体的施工工艺
施工流程
基础处理
对墙体的基础进行清理、找平 、夯实等处理，确保基础稳定 可靠。
抹灰装饰
在墙体表面进行抹灰、涂料、 贴瓷砖等装饰处理，提高墙体 的美观度和使用性能。
准备工作
清理施工现场，检查施工材料 是否符合要求，制定施工计划 和安全措施。
房屋建筑学之墙体构造详细图解115页PPT
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
பைடு நூலகம்
房屋建筑学之墙体构造详细图解
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墙柱混合承重 当建筑需要大空间时，采用内部框架承重，四周为
墙承重。
房屋建筑学墙体构造
10
2021/2/26
3.1 墙体的类型及设计要求
3.1.3 墙体的设计要求
具有足够的强度和稳定性 外墙的保温与隔热 满足隔声要求 满足防火要求燃烧性能和耐火极限
提高墙体稳定性的措施有：增加墙厚、 提高砌筑砂浆强度等级、增加墙垛、构 造柱、圈梁、墙内加筋等
15
2021/2/26
3.2 砖墙构造
3.2.2 实心砖墙的尺度——厚度、高度、墙段长度和洞口尺寸
2. 砖墙高度
砖墙高度是 53+10=63的整倍 数 砌筑前调整灰缝 厚度，并制作皮 数杆以作为砌 筑的依据
房屋建筑学墙体构造
16
2021/2/26
3.2 砖墙构造
3.2.2 实心砖墙的尺度——厚度、高度、墙段长度和洞口尺寸
3.1.1 墙体的类型
根据构造不同分类
空体墙（空心墙）遇下列情况不宜采用：
矿棉功能渣
*土质软弱，且可能引起建筑物不均匀下沉；
材
*门窗洞口面积 超过50％；
料
*建筑物受到震动荷载时；
*地震烈度为6度或6度以上地区。
复合墙（组合墙）
房屋建筑学墙体构造
7
2021/2/26
3.1 墙体的类型及设计要求
功功功能能能材材材料料料（（（保声膨温）胀：蛭矿石渣）棉保，温岩棉）
*砖墙属于块材墙，在我国采用砖墙有着悠久的历史。
*砖墙包括砖和砂浆两种材料，砂浆作为胶结材料，
房屋建将筑砖学块墙体砌构筑造成为砌体。
12
2021/2/26
3.2 砖墙构造
3.2.1砖墙的组砌方式
二、组砌
*组砌是指砌块(砖)在砌体中的排列 1.砌筑要求：
砂浆应饱满，厚薄均匀； 砖缝横平竖直、上下错缝、内外搭接、 避免形成竖向通缝。 2.砌筑方式 一顺一丁，多顺一丁，十字式（梅花丁） 3.实心砖尺寸为240×115×53mm 砖厚加灰缝：砖宽加灰缝：砖长=1：2：4 (4个砖厚+3个灰缝)=(2个砖宽+1个灰缝)=1 个砖长
层墙，利用垂直绿化降噪等措施提高墙
采用新工艺，降低成本(工业化)
体的隔声能力。
房屋建筑学墙体构造
11
2021/2/26
3.2
砖墙构造
3.2.1砖墙的组砌方式
1、砖墙的材料 砖按材料分：粘土砖 炉渣 砖 灰砂砖 粉煤灰砖等（工业废 料烧砖）；砖的强度：MU30， MU25，MU20，MU15，MU10 砂浆种类有： 水泥砂浆 石灰 砂浆 混合砂浆；砂浆强度M15， M10，M7.5，M5，M2.5
如：隔墙（见3.4节），填充墙和幕墙
·砖墙 ·石墙 ·土墙 ·混凝土墙 ·复合墙
·块材墙(叠砌式) ·版筑墙(钢筋混凝土墙) ·板材装配式墙（预制墙板）
5.构造不同
3
·实体墙 ·空体墙 ·复合墙
房屋建筑学墙体构造2021//263.1 墙体的类型及设计要求
3.1.1 墙体的类型
根据位置 不同分类
第三章 墙体构造
本章要点和教学要求
☆ 知识点 □墙体的类型、承重方案和设计要求
Summarize
□砖墙、砌块墙、隔墙的构造
□墙面装修
★ 要求
掌握: 1.墙体的承重方案
2.砖墙的构造，与砖墙对照理解砌块墙的不
同构造
了解: 1.墙体类型和设计要求
2.隔墙构造，以骨架隔墙为主
3.墙面装修类型 房屋建筑学墙体构造
房屋建筑学墙体构造
13
实心砖的尺寸
2021/2/26
3.2 砖墙构造
3.2.1砖墙的组砌方式
房屋建筑学墙体构造
14
2021/2/26
3.2 砖墙构造
3.2.2 实心砖墙的尺度——厚度、高度、墙段长度和洞口尺寸
1. 砖墙的厚度
标准砖砌筑墙体 以砖宽度的倍数 (115+10=125mm)为模数。
房屋建筑学墙体构造
3.墙段长度和洞口尺寸
砖模与模数协调统一协调 :房屋的开间、进深、门窗采用了300mm的 倍数，砖模：125mm
*61墙5*结转、段墙构角7长4段需处0度、长要的为8度的墙6（5尺段最、1寸2少和959尚n尺承0-1、应重寸0）1满，窗11m足5m、。12符40合、的13尺65寸、：1419105m、m240、365、490、 *洞间口墙宽尤度其为应(1注25意n+。10)mm。符合的尺寸： 135、260、385、510、
(热工)(南北)提高外墙保温能力减少热损 失一般有三种做法：增加墙体厚度、选 用孔隙率高的轻质材料、采用多种材料 的组合墙。炎热地区的外墙应具有足够 的隔热能力。可以选用热阻大、重量大 的材料作外墙，也可以选用光滑、平整、
浅色的材料，以增加对太阳的反射能力。
满足防水和防潮要求
选用容重大的材料、加大墙厚和密实性、 采用墙中设空气间层或多孔性材料的夹
房屋建筑学墙体构造
4
2021/2/26
3.1 墙体的类型及设计要求
3.1.1 墙体的类型 玻璃幕墙
根据受力 不同分类
房屋建筑学墙体构造
5
2021/2/26
3.1 墙体的类型及设计要求
3.1.1 墙体的类型
根据材料不同分类
混凝土墙
砖墙
石墙
房屋建筑学墙体构造
6
2021/2/26
3.1 墙体的类型及设计要求
2021/2/26
3.1 墙体的类型及设计要求
3.1.2 墙体的承重方案
横墙承重
（建议使用）
适用于房间的使用面积不大，墙体位置比较固定的 建筑，如住宅、宿舍、旅馆等；空间刚度大
纵墙承重
适用于对空间的使用上要求有较大空间以及划分较 灵活的建筑。
纵横墙承重
（建议使用）
适用于开间、进深变化较多的建筑；组合灵活，空 间刚度较好
木质多孔吸音板
功能材料（膨胀珍珠岩 ）保温 木丝吸音板
功能材料房屋（建筑保学温墙体：构造聚苯乙烯）
8
2021/2/26
3.1 墙体的类型及设计要求
3.1.2 墙体的承重方案
承重墙
非承重墙 承重墙 非承重墙
横墙承重 纵墙承重 纵横墙承重 墙柱混合承重
注：a，b为装配楼 板，现浇板多为c， d
9
房屋建筑学墙体构造
1
2021/2/26
第三章 墙体构造
3.1 墙体的类型及设计要求
3.2 砖墙构造 3.3 砌块墙构造
3.4 隔墙构造
3.5 墙面装修
2
房屋建筑学墙体构造
2021/2/26
3.1 墙体的类型及设计要求
3.1.1 墙体的类型
1.位置不同
2.受力不同 3.材料不同 4.施工方式不同
（1）墙体按所处的位置：外墙和内墙。 （2）墙体按布置方向：纵、横 （3）根据墙体和门窗的位置关系 （1）承重墙： 直接承受上部屋顶、楼板所传来 的荷载 （2）非承重墙：凡不承受上部荷载的墙。
