混频器的相位特性测试
混频器测试建议书
混频器测试建议书背景介绍混频器在音频领域扮演着重要的角色，用于调配不同音频信号，实现混合效果。
在使用混频器过程中，我们常常遇到一些问题，例如音频失真、信号干扰等。
我们有必要进行混频器的测试和优化，以确保其正常运行和良好的音频效果。
测试目的本次测试旨在评估混频器的性能和稳定性，并提出相应的改进建议。
通过测试，我们希望能够解决以下问题：1. 音频失真问题：在高音量下，是否出现音频失真现象？2. 信号干扰问题：在混频器工作时，是否有其他设备的信号干扰？测试内容1. 音频失真测试：通过输入不同频率和音量的音频信号，测试混频器在不同工作状态下的音频质量。
记录音频质量是否出现失真现象，并在测试报告中进行说明。
2. 信号干扰测试：在混频器工作时，接入其他设备并输出信号，观察是否有干扰现象出现。
记录干扰程度，并在测试报告中提出相应的解决方案。
测试步骤1. 准备测试环境：搭建一个适当的实验室环境，包括混频器、音频信号源、音箱等设备。
2. 连接测试设备：将音频信号源通过线缆连接到混频器的输入端口，并将混频器的输出端口连接到音箱。
确保连接正确、稳定。
3. 进行音频失真测试：将音频信号源输出不同频率和音量的音频信号，通过混频器进行混合，并通过音箱进行播放。
用听觉感受音频质量，并记录测试结果。
4. 进行信号干扰测试：在混频器工作时，接入其他设备（如方式或电脑）并输出信号。
观察混频器工作是否受到干扰，并记录干扰状况。
5. 数据分析与报告撰写：整理测试数据，并分析测试结果。
根据测试结果撰写测试报告，包括存在的问题及改进建议。
改进建议基于测试结果，我们提出以下改进建议，以解决已发现的问题：1. 音频失真问题：提升混频器的功率，以增加其工作容量，避免音频失真；优化混频器的设计，提高其音频处理效果，以降低音频失真的发生概率。
2. 信号干扰问题：加强混频器的隔离和屏蔽措施，降低其他设备信号对混频器的干扰；在混频器使用过程中，减少其他设备靠近混频器的距离，以避免干扰。
混频器特性分析
微波混频器技术指标与特性分析一、噪声系数和等效噪声温度比噪声系数的基本定义已在第四章低噪声放大器中有过介绍。
但是混频器中存在多个频率，是多频率多端口网络。
为适应多频多端口网络噪声分析，噪声系数定义改为式（9-1），其理论基础仍是式（6-1）的原始定义，但此处的表示方式不仅适用于单频线性网络，也可适用于多频响应的外差电路系统，即（9-1）式中 Pno ——-当系统输入端噪声温度在所有频率上都是标准温度T0 = 290K 时，系统传输到输出端的总噪声资用功率；Pns ——仅由有用信号输入所产生的那一部分输出的噪声资用功率。
根据混频器具体用途不同，噪声系数有两种。
一、噪声系数和等效噪声温度比1、单边带噪声系数在混频器输出端的中频噪声功率主要包括三部分：（1）信号频率f s 端口的信源热噪声是kT 0∆f ，它经过混频器变换成中频噪声由中频端口输出。
这部分输出噪声功率是 m fkT α∆0式中 ∆f ——中频放大器频带宽度；αm ——混频器变频损耗；T 0——环境温度，T 0 = 293K 。
（2）由于热噪声是均匀白色频谱，因此在镜频f i 附近∆f 内的热噪声与本振频率f p 之差为中频，也将变换成中频噪声输出，如图9-1所示。
这部分噪声功率也是kT 0∆f ／αm 。
（3）混频器内部损耗电阻热噪声以及混频器电流的散弹噪声，还有本机振荡器所携带相位噪声都将变换成输出噪声。
这部分噪声可用P nd 表示。
这三部分噪声功率在混频器输出端相互叠加构成混频器输出端总噪声功率P nond m m no P f kT f kT P +∆+∆=αα//00 把P no 等效为混频器输出电阻在温度为T m 时产生的热噪声功率，即P no = kT m ∆f ，T m 称混频器等效噪声温度。
kT m ∆f 和理想电阻热噪声功率之比定义为混频器噪声温度比，即 00T T f kT P t m no m =∆= 按照定义公式（9-1）规定，可得混频器单边带工作时的噪声系数为 ns m ns no SSB P f kT P P F ∆==在混频器技术手册中常用F SSB 表示单边带噪声系数，其中SSB 是Singal Side Band 的缩写。
混频器测试建议书
混频器测试建议书1.1 编写目的1.2 背景介绍1.3 适用范围二、混频器测试概述2.1 混频器基本概念2.2 混频器测试重要性2.3 测试标准与要求三、混频器测试方案3.1 测试环境与设备3.2 测试项目与方法3.2.1 频率测试3.2.2 相位测试3.2.3 线性度测试3.2.4 谐波测试3.2.5 杂散辐射测试3.3 测试数据记录与分析3.4 测试结果判定四、混频器测试流程4.1 测试准备4.2 设备调试4.3 测试实施4.4 数据记录与报告4.5 测试结束后工作五、混频器测试注意事项5.1 测试人员要求5.2 设备维护与保养5.3 安全与环保5.4 测试过程中的问题处理六、混频器测试改进建议6.1 测试技术更新与发展6.2 设备升级与维护6.3 人员培训与技能提升6.4 优化测试流程与方法7.1 测试表格7.2 测试报告模板7.3 相关技术资料八、参考文献1.1 编写目的为确保混频器测试工作的顺利进行，提高测试质量和效率，特制定本测试建议书。
1.2 背景介绍随着通信技术的快速发展，混频器在无线通信系统中扮演着重要的角色。
为了保证混频器的性能达标，需进行一系列的测试。
1.3 适用范围本建议书适用于混频器制造商、测试机构及相关技术人员。
二、混频器测试概述2.1 混频器基本概念混频器是一种电子设备，用于将两个不同频率的信号混合在一起。
2.2 混频器测试重要性测试混频器性能，以确保其在实际应用中的可靠性及稳定性。
2.3 测试标准与要求根据相关国家标准及行业规定，对混频器进行测试。
三、混频器测试方案3.1 测试环境与设备•测试环境：恒温、恒湿、无干扰的实验室•测试设备：频谱分析仪、信号源、示波器等3.2 测试项目与方法3.2.1 频率测试使用信号源和频谱分析仪，测试混频器的输出频率。
3.2.2 相位测试通过示波器，测试混频器的相位特性。
3.2.3 线性度测试利用信号源和频谱分析仪，测试混频器的线性度。
混频器测试建议书
混频器测试建议书混频器测试建议书背景介绍混频器是音频信号处理中常用的设备，用于将多个音频信号混合成一个输出信号。
混频器的功能和性能对音频设备的表现和性能有着重要影响。
为了保证音频设备的质量和性能，进行混频器的测试是必不可少的。
测试目的本次混频器测试的目的是评估混频器的性能，并根据测试结果提出相关建议，以优化混频器的性能和功能，为用户提供更好的音频效果。
测试内容1. 混频器输入信号测试：测试混频器对于不同频率、幅度和相位的输入信号的响应能力，以评估混频器的输入信号处理性能。
2. 混频器输出信号测试：测试混频器输出信号的频率响应、失真程度和信噪比等指标，以评估混频器的输出信号质量。
3. 混频器通道间隔离度测试：测试不同通道输入的信号间的隔离度，以评估混频器通道间的干扰程度。
4. 混频器控制功能测试：测试混频器控制功能的可靠性和灵活性，包括各个控制参数的调节范围和精度等。
测试方法1. 使用标准信号源产生不同频率、幅度和相位的输入信号，并输入到混频器。
2. 使用频谱分析仪、失真分析仪等设备对混频器的输出信号进行测试和分析。
3. 使用多通道示波器对混频器各个通道的输入信号和输出信号进行测试，以评估通道间的隔离度。
4. 对混频器的不同控制参数进行测试调节，观察其对输出信号的影响。
测试结果与建议根据以上测试内容和方法，我们可以得到混频器的性能评估结果，并提出以下建议：1. 提高混频器的输入信号响应能力，使其能够更好地处理各种频率、幅度和相位的输入信号。
2. 优化混频器的输出信号质量，降低失真程度和提高信噪比，以提供更清晰、更真实的音频效果。
3. 提高混频器通道间的隔离度，减少通道间的干扰，以保证不同通道音频信号的纯净和准确。
4. 优化混频器的控制功能，提高其可靠性和灵活性，使用户能够更方便地调节和控制混频器的各项参数。
通过本次混频器测试，我们对混频器的性能和功能进行了全面评估，并提出了相关建议。
希望这些建议能够帮助混频器制造商改进产品，提供更好的音频设备和音频效果，满足用户的需求和期望。
混频器测试建议书
混频器测试建议书混频器是一种常见的电子信号处理设备，广泛应用于通信、娱乐、医疗等领域。
混频器的主要作用是将多个不同频率的信号混合在一起，从而形成一个新的复合信号。
为了确保混频器的性能和稳定性，需要进行混频器测试。
本文将提出混频器测试建议书，包括测试原则、测试方法和测试流程等方面，以帮助测试人员制定科学的测试计划和保证测试结果的准确性。
一、测试原则1.准确性。
混频器测试需要保证测试结果的准确性，确保混频器的输出信号质量符合规定标准。
2.完整性。
混频器测试需要覆盖混频器的主要性能指标，包括工作频率范围、输出功率、相邻信道抑制比、杂散抑制比等。
3.可重复性。
混频器测试需要确保测试过程和结果的可重复性，即在相同的测试条件下，测试结果能够得到相同的结果。
4.及时性。
混频器测试需要在混频器设计完成后及时进行，确保混频器的性能指标符合设计要求，避免后期修改带来的成本和时间浪费。
二、测试方法1.频谱分析测试法。
频谱分析法是一种比较常用的混频器测试方法，能够测量到混频器的频率响应和输出杂散。
测试时需要使用频谱仪连接混频器的输出端口，将不同频率的信号输入混频器进行测试。
2.矢量网络分析测试法。
矢量网络分析法是一种比较精密的混频器测试方法，可以测量混频器的S参数和阻抗匹配情况，并可以得到混频器的传输函数。
测试时需要使用矢量网络分析仪连接混频器的输入和输出端口进行测试。
3.功率测试法。
功率测试法主要用于测试混频器的输出功率和稳定性，可以使用功率计来测量输出端口的功率和频率。
测试时需要将不同频率的信号输入混频器并测量输出功率和频率，用于测试混频器的输出功率和稳定性。
三、测试流程1.准备测试设备。
根据测试方法选择相应的测试设备，包括频谱分析仪、矢量网络分析仪、功率计等，并按照说明书连接好测试设备。
2.制定测试计划。
根据混频器的设计要求和性能指标制定相应的测试计划，包括测试频率范围、输出功率、杂散抑制比、相邻信道抑制比等。
3.测试混频器的频率响应和杂散抑制比。
混频器测试建议书
混频器测试建议书混频器测试建议书1. 引言本文档旨在提供混频器测试的建议和注意事项，以确保混频器的正常运行和产品质量。
2. 测试准备在进行混频器测试之前，需要做好一些准备工作：- 确保测试环境符合要求，包括供电稳定、地线连接良好等；- 准备好测试仪器，例如频谱分析仪、信号发生器等；- 验证测试仪器的准确性和可靠性；- 根据混频器的技术规格书，了解其功能和性能指标。
3. 测试内容混频器的测试应该主要包括以下内容：3.1 输入输出特性测试- 测试混频器的输入和输出端口的阻抗特性，包括阻抗匹配、反射损耗等；- 测试混频器的输入和输出端口的频率响应特性，包括增益和相移等。
3.2 频率转换带宽测试- 测试混频器的频率转换带宽，即输入信号频率和输出信号频率之间的差值；- 确保混频器在转换过程中不会引入过多的功率损耗和相位失真。
3.3 动态范围测试- 测试混频器在不同输入信号功率水平下的输出功率范围；- 确保混频器在各种输入信号条件下都能保持稳定的增益和线性度。
3.4 杂散和杂波测试- 测试混频器在转换过程中是否会产生不必要的杂散和杂波；- 通过频谱分析仪等仪器来检测混频器的输出信号中的杂散和杂波成分。
4. 测试方法进行混频器测试时，可以采用以下方法：- 使用信号发生器产生需要测试的输入信号；- 将输入信号连接到混频器的输入端口，并将混频器的输出端口连接到频谱分析仪等仪器上；- 使用仪器记录并分析混频器的输出信号数据；- 根据测试结果，评估混频器的性能和质量等。
5. 注意事项在进行混频器测试时，需要注意以下事项：- 遵循相关的操作规范和安全要求，确保测试过程安全可靠；- 在测试环境中尽量减少干扰源，以确保测试结果的准确性；- 根据混频器的技术规格书，选择合适的测试参数和仪器；- 在测试过程中及时记录数据和观察现象，以便后续分析和评估。
6. 结论通过本文档的指导，可以帮助测试人员进行混频器的全面测试，确保混频器的功能和性能指标符合要求。
混频器测试建议书简版
混频器测试建议书混频器测试建议书摘要本文档旨在提供关于混频器测试的建议。
首先，对混频器的基本概念进行介绍，然后根据测试要求，提供测试方案及具体操作步骤，最后总结并提出改进建议。
1. 简介混频器是一种电子设备，用于将多个信号进行混合并输出。
它在无线通信系统、音频处理等领域起到重要作用。
混频器的性能测试对于保证设备质量和性能至关重要。
2. 测试要求在进行混频器测试之前，首先需要明确测试的目的和要求。
下面是一些典型的混频器测试要求：2.1 频率响应测试混频器的频率响应特性，包括幅频特性和相频特性。
幅频特性测试需要确定混频器在不同频率下的增益变化情况。
相频特性测试需要确定混频器在不同频率下的相位变化情况。
2.2 动态范围测试混频器的动态范围，即信号输入范围内能够输出的最大可靠信号幅度和最小可靠信号幅度。
动态范围测试需要确定混频器的最大输入功率和最小可识别功率。
2.3 噪声系数测试混频器的噪声系数，即在混频器输入端引入的额外噪声对输出信号质量的影响。
噪声系数测试需要确定混频器的噪声功率。
2.4 隔离度测试混频器的隔离度，即测量混频器不同输入端之间的信号隔离情况。
隔离度测试需要确定混频器在不同输入端之间隔离信号的功率衰减情况。
3. 测试方案基于测试要求，下面提供一个测试方案供参考：3.1 仪器准备在进行混频器测试之前，需要准备以下仪器：- 频谱分析仪- 功率计- 频率信号源- 可编程电源- 信号发生器- 示波器3.2 操作步骤以下是混频器测试的基本操作步骤：1. 搭建测试环境，确保仪器连接正确，并进行校准。
2. 使用信号发生器和频率信号源产生不同频率的输入信号，记录并测量混频器的输出信号。
3. 使用频谱分析仪测量混频器的幅频特性，记录并绘制混频器的增益变化曲线。
4. 使用相位测量仪测量混频器的相频特性，记录并绘制混频器的相位变化曲线。
5. 使用功率计测量混频器的最大输入功率和最小可识别功率。
6. 使用噪声源测量混频器的噪声功率。
解决普通混频器测量的技术难题
解决普通混频器测量的技术难题一、多端口测试系统可以同时实现高速度和高精度A, multi-port test system can achieve high speed and high precision at the same time传统vna使用一个作为激励的rf信号源，并采用多路测量接收机来测量正反两个方向上的入射、反射和传输信号；传统vna有两个测试端口，因为早期的大多数器件只有一个或两个端口。
为了对多端口器件进行测量，就需要在被测器件(dut)的各个端口之间多次变换测试电缆和端接负载，直到完成对所有端口的测量。
现在，rf系统所使用的许多器件都有三、四个端口，多至七、八个端口的器件也变得越来越常见。
导致器件端口数量提高的原因有两个：一个是平衡元器件的广泛使用，另一个是子组件的集成程度不断提高，如当前手机中使用的前端模块。
为此，可以考虑增加测试系统的测试端口数量进行放大器和混频器的测量。
多端口测试系统与使用传统的两端口vna 相比，大大地提高了测试速度。
因为它有四大改进：Traditional vna using a a rf signal source ofmotivation, and USES the multi-channel measurement receiver to measure the positive and negative two direction of incidence, reflection and transmission signal; Traditional port vna have two tests, because most of the early device with only one or two ports. In order to measure the multiport components, you need the device under test (dut) of each port test cable and terminal load between multiple transformation, until the complete measurement of all ports. Now, many devices used by the rf system have three or four ports, up to seven or eight port devices are becoming more common. Increased device port number by two reasons: one is the equilibrium components of widely used, the other one is a child component integration degree unceasing enhancement, such as front-end module used in the current mobile phone. To do this, you can consider increasing the number of test port test system for measuring amplifier and mixer. Multi-port test system compared with using the traditional two port vna, greatly improve the speed test. Because it has four big improvements:（一）两个信号源(a) two signal source第二个内部信号源与第一个信号源的频率和功率电平设臵是相互独立的。
Agilent 混频器测试应用指南
AgilentPNA 微波网络分析仪应用指南 1408-3使用频率转换器应用程序改善混频器测量及校准精度引言注意：本应用指南中逐步的操作过程只适用于固件版本是A.04.06的PNA(836xA/B)和PNA-L(N5230A)网络分析仪。
如果你的PNA或PNA-L有不同的固件版本，具体步骤也许会不一样，但大致方法是相同的。
频率转换器件例如混频器和变频器是射频和微波通信系统中的基本模块。
准确地描述这些器件的性能对于设计过程非常关键。
安捷伦公司的PNA微波网络分析仪能够测量变频器的指标诸如变频损耗包括幅度和相位信息，绝对群时延，端口匹配，和隔离度。
本应用指南讨论了使用PNA频率转换器应用程序进行变频器测量的最佳步骤，该测量使用了安捷伦公司独有的基于混频器测量的专利技术：标量混频器校准(SMC)和矢量混频器校准技术(VMC)。
本文概述了如何选择合适的校准技术来测量元器件以减少测量误差，获得最高的精度。
为了最大化地从本应用指南中受益，你最好对基本的网络分析以及矢量校准技术，标量校准技术有一定的理解。
安捷伦应用指南1408-1，1408-2，以及两篇关于矢量混频器校准技术的论文对混频器测量和校准技术作了深入的说明。
关于如何获得这些材料可以参见附录，此外，PNA微波网络分析仪的帮助文件对频率转换器应用和混频器校准技术做了深入的描述，有详细的框图和抓屏图形文件。
每台PNA仪器里都装有帮助文件，同时也可以访问这个网址/pna/help/index.html以获得在线帮助。
频率转换器应用：标量和矢量混频器校准PNA系列微波网络分析仪的频率偏移能力是通过硬件和固件程序一起实现的。
频率偏移模式可以让你分别设置PNA网络分析仪的源和接收机来测量混频器。
固件程序自动实现频率转换器测量。
频率转换器应用提供了一个容易上手的用户图形界面和先进的校准技术，包括标量混频器校准(SMC)和矢量混频器校准(VMC)。
标量混频器校准(SMC)可以用来描述混频器的变频损耗幅度信息和反射特性。
混频器测试建议书精简版
混频器测试建议书1. 概述混频器是一种广泛应用于音频器材领域的设备，用于混合和控制多个音频输入信号。
为了保证混频器的性能和质量，我们需要对其进行测试和评估。
本文提供了一些建议，以帮助进行混频器的测试工作。
2. 测试目标评估混频器的音频质量，包括音频清晰度、声音平衡和信噪比等。
测试混频器的各种输入和输出通道的性能和互操作性。
验证混频器的各种控制功能和参数调节的准确性和稳定性。
检测混频器在不同负载条件下的稳定性和输出功率。
3. 测试方案3.1 准备测试设备选取一台高性能的音频发生器作为音频信号源。
准备一台高精度的音频分析仪，用于测量混频器的各项性能指标。
使用高质量的音箱和耳机作为音频输出设备。
3.2 测试步骤1. 连接音频发生器的输出端口到混频器的输入端口。
2. 设置音频发生器的输出信号参数，如频率、幅度和波形形式。
3. 调节混频器的各项参数，如增益、均衡器和效果器，观察对输出信号的影响。
4. 使用音频分析仪测量混频器的各项性能指标，如频率响应、失真率和相位响应。
5. 测试混频器的各个输入和输出通道，验证其正常工作和互操作性。
6. 运行长时间测试，检测混频器在不同负载条件下的稳定性和输出功率。
4. 测试结果分析根据测试数据和观察结果，对混频器的性能和功能进行评估和分析。
重点关注以下几个方面：音频质量是否满足要求，如清晰度、平衡性和信噪比等。
各项性能指标是否达到规定要求，如频率响应曲线是否平坦、失真率是否低于标准限制。
混频器的控制功能和参数调节是否准确和稳定。
输出功率是否满足规定要求，通过与标准负载进行比较确定是否达标。
5. 和建议根据测试结果和分析，对混频器的性能和质量进行并提出改进建议。
如果发现性能不足或存在问题，可以考虑以下措施：优化电路设计，减少信号噪声和失真。
完善控制功能，提高参数调节的准确性和稳定性。
优化散热设计，增加混频器的稳定性和耐用性。
希望以上测试建议能够对混频器的测试工作提供一些指导和帮助，并最终改进产品的性能和质量。
90°混频器 相位补偿
90°混频器相位补偿1. 引言混频器（mixer）是一种电子器件，用于将两个或多个不同频率的信号混合在一起。
在许多通信和信号处理应用中，混频器被广泛使用，例如射频收发系统、频谱分析仪和雷达等。
然而，混频器在混频过程中会引入相位偏移，这可能会导致信号失真或损失。
为了解决混频器引入的相位偏移问题，相位补偿技术应运而生。
本文将重点介绍90°混频器的相位补偿方法和其工作原理。
2. 90°混频器的基本原理90°混频器是一种特殊类型的混频器，其主要用途是将输入信号拆分为两个正交的信号，即正弦信号和余弦信号。
这两个正交信号的相位差为90°。
90°混频器的基本结构包括一个局域振荡器、两个混频器和一个相位调节器。
局域振荡器产生一个与输入信号相干的本地振荡信号，然后通过两个混频器将输入信号与本地振荡信号相乘。
混频器的输出信号可以表示为：I(t) = A*cos(ωt + Φ_i)Q(t) = A*sin(ωt + Φ_q)其中，I(t)表示给定时刻的输入信号的实部，Q(t)表示给定时刻的输入信号的虚部，A表示输入信号的幅度，ω表示输入信号的角频率，Φ_i表示输入信号的相位，Φ_q表示本地振荡信号的相位。
3. 相位补偿方法由于混频器的非理想性以及组件之间的微小差异，90°混频器引入的相位偏移可能会导致信号失真或损失。
为了解决这个问题，以下是几种常见的相位补偿方法：3.1 调节局域振荡器相位这种方法通过调节局域振荡器的相位来实现相位补偿。
由于局域振荡器的相位对混频过程中的相位偏移有较大影响，通过调节振荡器的相位，可以实现对偏移的补偿。
然而，这种方法需要对振荡器进行精确的相位调节，对于大规模生产和应用来说可能不太实用。
3.2 使用相位补偿电路另一种常见的方法是使用专门的相位补偿电路。
相位补偿电路通过干涉原理调整相位，以消除混频过程中的相位偏移。
这种方法通常使用耦合电容和电感来实现，通过调整电容和电感的数值，可以实现相位修正。
混频器测试建议书
混频器测试建议书混频器测试建议书1. 背景介绍混频器是一种用于将两个或多个信号进行混合的设备，广泛用于音频和视频领域。
为了确保混频器在使用过程中能够正常工作并提供高质量的混合效果，本测试建议书旨在对混频器进行全面的测试和评估。
2. 测试目的本次测试的目的是评估混频器在以下几个方面的性能和功能：输入信号的灵敏度和准确性输出信号的质量和稳定性控制面板的易用性和功能性耐久性和稳定性3. 测试方法为了对混频器进行全面的测试，建议使用以下测试方法：1. 输入信号测试：使用不同类型的音频和视频信号源，测试混频器对不同信号的接收和处理能力。
测量输入信号的灵敏度，包括信噪比、失真率等。
检查输入信号的准确性和稳定性。
2. 输出信号测试：使用音频和视频设备连接到混频器的输出端口，测试输出信号的质量和稳定性。
测量输出信号的频率响应、失真率等参数。
检查输出信号是否与输入信号相匹配。
3. 控制面板测试：对混频器的控制面板进行功能测试，确保各个按钮、旋钮和开关的正常工作。
测试混频器的各种调节功能，如音量控制、音调调节、混音效果等。
检查控制面板的易用性，是否提供清晰的标识和操作指导。
4. 耐久性测试：对混频器进行长时间运行测试，以评估其耐久性和稳定性。
检查混频器在长时间使用后是否出现故障或性能下降。
4. 预期结果经过以上测试，预期混频器应该满足以下标准：输入信号的接收和处理能力良好，准确度高，信号质量稳定。
输出信号的质量高，频率响应良好，失真率低。
控制面板的功能完好，易于操作，提供清晰的标识和操作指导。
经过长时间运行测试后，混频器应保持良好的性能和稳定性。
5. 与建议根据以上测试结果，对混频器的性能和功能进行综合评估，并提出以下建议：1. 如果混频器在某些方面未达到预期结果，建议对设计和制造过程进行改进，以提高其性能和功能。
2. 建议提供清晰的用户手册和操作指导，以便用户正确操作和调整混频器。
3. 建议继续对混频器进行长时间运行测试，以确保其耐久性和稳定性。
混频电路实验报告收获(3篇)
第1篇一、实验背景混频电路是无线通信系统中至关重要的组成部分，它负责将高频信号与本地振荡信号混合，产生中频信号，以便于后续的处理和传输。
本次实验旨在通过搭建混频电路，观察其工作原理，并分析其性能。
二、实验目的1. 了解混频电路的基本原理和结构；2. 掌握混频电路的设计与搭建方法；3. 分析混频电路的性能指标，如频率响应、增益、噪声系数等；4. 培养实验操作能力和分析问题能力。
三、实验原理混频电路的基本原理是利用非线性元件（如二极管、三极管等）的非线性特性，将两个不同频率的信号混合，产生新的频率。
本实验采用二极管混频电路，其工作原理如下：1. 本地振荡信号（LO）和高频信号（RF）分别输入混频电路的两个端口；2. 非线性元件将两个信号进行混合，产生新的频率，包括和频、差频等；3. 通过滤波器选择所需的中频信号（IF）。
四、实验内容1. 搭建混频电路实验平台；2. 输入本振信号和射频信号，观察输出中频信号；3. 测量中频信号的频率、幅度等性能指标；4. 分析混频电路的性能，如频率响应、增益、噪声系数等。
五、实验步骤1. 搭建混频电路实验平台，包括信号源、混频电路、滤波器、示波器等；2. 连接本振信号和射频信号，调整信号幅度；3. 观察示波器上中频信号的波形，记录频率、幅度等数据；4. 测量中频信号的频率、幅度等性能指标；5. 分析混频电路的性能，如频率响应、增益、噪声系数等。
六、实验结果与分析1. 实验结果：搭建的混频电路成功实现了本振信号和射频信号的混合，产生了中频信号。
中频信号的频率约为30MHz，幅度约为1V。
2. 分析：（1）频率响应：混频电路的频率响应较好，在中频附近具有较高的增益，且在两侧有一定的频率范围；（2）增益：混频电路的增益约为20dB，满足实际应用需求；（3）噪声系数：混频电路的噪声系数约为3dB，相对较低，有利于提高系统的信噪比。
七、实验收获1. 通过本次实验，深入了解了混频电路的基本原理和结构，掌握了混频电路的设计与搭建方法；2. 提高了实验操作能力和分析问题能力，为今后从事无线通信领域的研究奠定了基础；3. 深化了对非线性电路理论的理解，为今后研究其他非线性电路提供了借鉴；4. 增强了团队合作意识，培养了与他人沟通、协作的能力。
混频器测试建议书
混频器测试建议书混频器是一种电子设备，常常用于不同信号（如视频、音频和数据等）的混合和处理。
一般而言，混频器被广泛应用于电视、广播、音乐和录音等领域。
因此，混频器的测试对于确保设备具备高质量和可靠性非常重要。
在本文中，我们将会提供一些混频器测试的建议书，以确保测试能够实现最佳的效果和结果。
建议一：准备测试环境在进行混频器测试之前，需要准备一个专门的测试环境。
测试环境应该尽可能接近实际使用情况，包括测试设备的布置、设置和连接等。
此外，测试环境中应当尽量减少外部因素的干扰，如电磁干扰、温度、湿度等。
建议二：选择适当的测试仪器测试仪器是进行混频器测试的关键工具，因此需要选择适当的测试仪器以确保精度和准确性，例如信号发生器、频谱分析仪和示波器等。
在选择仪器时，需要仔细考虑它们的频率范围、灵敏度、分辨率和准确性等参数，以确保测试结果的正确性。
建议三：测试混频器的不同参数在测试混频器时，需要测试它的不同参数，如增益、失真、频率响应等。
这些参数的测试应该在不同的工作状态下进行，例如在工作频率的上升和下降情况下，以及在不同的输入和输出功率下进行。
测试结果应该在不同的测量点上标明，并与规格书中的标准进行比较。
建议四：进行负载变化测试混频器的负载变化测试是重要的测试步骤之一，用于检测混频器在接入不同负载时的表现。
负载变化测试应该在不同的频率和功率下进行，以测试混频器对不同负载的响应能力。
测试结果应该与规格书中的标准进行比较，以判断混频器是否符合性能要求。
建议五：进行温度变化测试温度是另一个重要因素，可以对混频器的性能产生重要影响。
因此，在进行混频器测试时，需要进行温度变化测试，以测试混频器在不同温度下的表现。
测试结果应该在不同的温度下记录，并与规格书中的标准进行比较，以判断混频器是否符合性能要求。
结论：在本文中，我们提供了一些混频器测试的建议书，以确保测试能够实现最佳的效果和结果。
对于任何电子设备而言，测试是非常重要的步骤，它可以帮助确保设备具备高质量和可靠性，同时也可以改进设备性能，并减少设备维修和损失的成本。
混频器的相位特性测试
如果混频器的本振是扫描的，那么本振在不同频点处的相位变化将会影响到混频器相位特性曲线的斜率，进而影响到混频器的时延。
然而当混频器本振处于扫描状态时，其输入或者输出必定有一个是固定的。
假设输入信号和本振同步扫描，输出固定，那么在输出端增加的延迟（比如增加一段传输线）只能表现为一定的相移而无法呈现出相位相对频率的函数，因此在测试时体现在混频器相位特性曲线上的也仅仅是一个相移而不是斜率的变化，这对于我们关注的混频器从输入到输出的时延特性是相悖的。
因此，当混频器的本振处于扫描状态时，通常会改变测试的思路，由于器件在输出频率处都会有一定的带宽，可以将输入信号扫频的范围分成若干个小段，而本振变成步进的状态，在每个分段中采用固定本振的测试方法得到每个带宽范围内器件的时延，将所有分段中心频点处的时延连起来，就能够拼接成本振扫描状态下的器件时延。
现有的混频器时延或相位非线性测试方法主要有向下/向上变换（三混频器）法，调制信号法（包括双音法），矢量混频器测试法（VMC）和相位相参接收机测试法（SMC+Phase）等。
3.1.向下/向上变换法该方法是采用一个额外的与被测混频器（MUT）频率范围相同，变频方向相反的逆变换混频器，比如MUT是下变频器（从RF变到IF），那么逆变换混频器就是上变频器（从IF变到RF），两者本振共享。
将两个变频器串联后形成的链路，输入和输出信号则是同频的，可以直接用网络分析仪进行幅度和相位测试，得到串联后链路的传输特性，即为MUT和逆变换混频器传输特性的乘积。
如果再找到一个与MUT频率范围相同的互易混频器（可以上变频也可以下变频，两个变频方向的传输特性一致，即SC21=SC12），将该混频器作为上变频器与MUT串联，同样可以得到串联后的传输特性，即为MUT和互易混频器传输特性的乘积。
然后将该互易混频器作为下变频器与第一步中的逆变换混频器串联，则能够得到互易混频器和逆变换混频器传输特性的乘积。
第四章-频率和相位的测量
• 本章主要介绍测量频率的方法，以及电子 数字频率计的结构与原理。用电子数字频 率计测量频率，是今后测量频率的主要手 段，也是频率计的发展方向。
• 相位计和整步表是电力系统运行中常用仪 表，本章对其作一般性介绍，以供相关专 业使用。
第一节 频率的测量方法
一、工频的测量
1、用电动系频率表测量工频
李沙育图形或混频后的频率求得被测频率。
差拍法 混频法
李沙育图形测频 率
2.无源测量法
• 无源测量法是指测量电路不需要另加电源，直接 用被测信号进行测量如文氏电桥测频率 和谐振回 路测频率。
( R1
1
jX
C1
)
R4
( 1/
R2
1
jX
C2
)
R3
1 f X 2πRC
文氏电桥测频率
fX
1 2π LC
k1IUC0 cos (
L 1/ C0 R2 (L 1/ C0 ) 1
^
M 2 k2II2 cos(90 ) cos(II2 )
k2 IU
R0 R0 R2
I2
sin
1
R2 (L 1/ C)
• 由于两个力矩方向相反，当平衡时两者相等。联
立可得:
3.量化误差：
• 计数闸门开启时间不刚好是被测信号周期的整数 倍，而且脉冲到达时刻不刚好是闸门开启时刻， 因此在相同的开启时间内，可能会有正负一个数 的误差。
量化误差示意图
计数闸门开启时 间不刚好是被测信号 周期的整数倍造成的 量化误差。
在时间 T 内脉冲个 数为7.5,测出数可能为 6。
计数开始不刚好是第 一个脉冲到达时刻，造 成的量化误差。
混频器测试建议书
混频器测试建议书混频器测试建议书1. 引言2. 混频器测试目标混频器测试的主要目标是确保混频器的各个功能正常工作，信号混合和控制精准可靠。
具体目标包括：确认混频器各个音频通道的输入和输出正常工作；评估混频器的控制功能，包括音量、均衡和效果器等；测试混频器的信号传递性能，如频率响应、失真和信噪比等；验证混频器的接口和连接性，如设备间的互通性和兼容性。
3. 测试方法和步骤3.1 音频输入和输出测试使用各种音频源，如麦克风、乐器和播放器等，连接到混频器的各个输入通道，并通过耳机、扬声器或外部录音设备等方式，测试混频器的音频输出。
测试时需要注意以下事项：检查音频输入和输出的连接是否正确，确保接触良好；逐个测试每个输入通道的音频输入和输出；测试不同信号源和音频通道的组合，确保混频器的多通道混合功能正常。
3.2 混频器控制功能测试测试混频器的控制功能，包括音量、均衡和效果器等。
具体测试步骤如下：1. 调节各个音频通道的音量，验证音量控制功能是否正常；2. 调节各个音频通道的均衡，评估均衡控制功能的效果；3. 测试混频器的效果器功能，如混响、延迟和压缩等；4. 组合测试各种控制功能，验证控制操作的协调性和稳定性。
3.3 信号传递性能测试测试混频器的信号传递性能，包括频率响应、失真和信噪比等。
测试步骤如下：1. 使用频率发生器输入不同频率的信号，检测混频器的频率响应范围；2. 测试混频器在不同信号强度下的失真情况，评估失真程度；3. 测试混频器的信噪比，评估信号传递的清晰度和噪声抑制能力。
3.4 接口和连接性测试验证混频器的接口和连接性，包括设备间的互通性和兼容性。
测试步骤如下：1. 连接混频器与其他音频设备，如功放器、音乐播放器等，确保接口连接正常；2. 测试混频器与不同音频设备的兼容性，检查其是否能顺利工作。
4.通过混频器的全面测试，可以确保混频器的各项功能正常工作，并保证音频信号的混合和控制质量。
测试建议书提供了一些测试方法和步骤，可为混频器的测试过程提供指导。

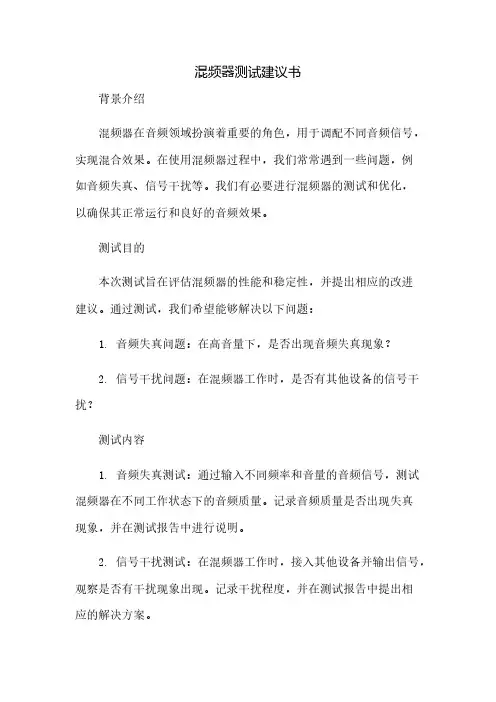

混频器测试建议书
混频器测试建议书混频器测试建议书引言：本文档旨在提供一份混频器测试建议书，以指导测试人员进行混频器的全面测试。
通过测试，可以确保混频器的正常运行并符合相关质量标准。
⒈测试对象混频器型号：____制造商：____测试时间：____⒉测试目的测试的主要目的是评估混频器的性能和功能，包括但不限于以下方面:●混频器的信号处理能力●混频器的频率响应和带宽●混频器的失真率和噪声性能●混频器的输出功率和输出阻抗●其他特定功能的测试要点⒊测试准备在执行混频器测试之前，需要进行一些测试准备工作，包括但不限于以下方面：●确保混频器和测试设备的连接正确稳定●检查测试设备是否校准完成●预热混频器至工作温度并进行其他必要的预处理步骤●准备测试所需的标准信号源和其他测试设备⒋测试步骤及要点本节描述了混频器测试的具体步骤及注意事项，包括但不限于以下方面：⑴混频器信号处理能力测试⒋⑴设置适当的输入信号，并记录输出信号的特点⒋⑵分析输出信号与输入信号之间的失真率和信号处理能力⑵混频器频率响应和带宽测试⒋⑴发送不同频率的输入信号，并记录输出的频率响应曲线⒋⑵确定混频器的带宽范围，并评估其频率响应的线性程度⑶混频器失真率和噪声性能测试⒋⑴使用标准信号源产生不同幅度和频率的信号，并检测输出的非线性失真率⒋⑵测试混频器的噪声水平，并分析噪声对输出质量的影响⑷混频器输出功率和输出阻抗测试⒋⑴测试混频器的最大输出功率⒋⑵测试混频器的输出阻抗，并与标准值进行比较⑸其他特定功能的测试要点根据混频器的具体功能和要求，进行其他特定功能的测试，并记录测试结果⒌测试结果分析与总结根据测试数据和分析结果，评估混频器的性能并提供测试结果的总结，包括但不限于以下方面：●性能达到或超出预期要求的部分●性能不达标或存在问题的部分●针对存在问题的部分，提供改进建议和解决措施⒍附件本文档附带以下附件：●混频器测试记录表●测试设备文档●相关资料和标准⒎法律名词及注释●法律名词1：注释1●法律名词2：注释2（根据实际情况添加）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如果混频器的本振是扫描的，那么本振在不同频点处的相位变化将会影响到混频器相位特性曲线的斜率，进而影响到混频器的时延。
然而当混频器本振处于扫描状态时，其输入或者输出必定有一个是固定的。
假设输入信号和本振同步扫描，输出固定，那么在输出端增加的延迟（比如增加一段传输线）只能表现为一定的相移而无法呈现出相位相对频率的函数，因此在测试时体现在混频器相位特性曲线上的也仅仅是一个相移而不是斜率的变化，这对于我们关注的混频器从输入到输出的时延特性是相悖的。
因此，当混频器的本振处于扫描状态时，通常会改变测试的思路，由于器件在输出频率处都会有一定的带宽，可以将输入信号扫频的范围分成若干个小段，而本振变成步进的状态，在每个分段中采用固定本振的测试方法得到每个带宽范围内器件的时延，将所有分段中心频点处的时延连起来，就能够拼接成本振扫描状态下的器件时延。
现有的混频器时延或相位非线性测试方法主要有向下/向上变换（三混频器）法，调制信号法（包括双音法），矢量混频器测试法（VMC）和相位相参接收机测试法（SMC+Phase）等。
3.1.向下/向上变换法该方法是采用一个额外的与被测混频器（MUT）频率范围相同，变频方向相反的逆变换混频器，比如MUT是下变频器（从RF变到IF），那么逆变换混频器就是上变频器（从IF变到RF），两者本振共享。
将两个变频器串联后形成的链路，输入和输出信号则是同频的，可以直接用网络分析仪进行幅度和相位测试，得到串联后链路的传输特性，即为MUT和逆变换混频器传输特性的乘积。
如果再找到一个与MUT频率范围相同的互易混频器（可以上变频也可以下变频，两个变频方向的传输特性一致，即SC21=SC12），将该混频器作为上变频器与MUT串联，同样可以得到串联后的传输特性，即为MUT和互易混频器传输特性的乘积。
然后将该互易混频器作为下变频器与第一步中的逆变换混频器串联，则能够得到互易混频器和逆变换混频器传输特性的乘积。
考虑到混频器的工作特点，为了防止镜像信号也被逆变换混频器或者互易混频器转换到输出频段，在下变频器的输出端需要采用一个带通滤波器。
假定互易混频器为A，逆变换混频器为B，MUT为C，测试原理图如下：∙步骤较多，而且需要两个额外的混频器，其中一个还要是互易的。
当测试频率提高到微波或毫米波频段时，很难找到合适的互易混频器。
∙所有的混频器必须共用同一个本振源，因此当被测混频器的本振无法由外部提供时，该方法将无法完成测试。
∙忽略了混频器和IF滤波器之间端口失配的影响，测试结果误差较大。
测试中使用的是宽带检波器/鉴频器，灵敏度较差，且假定其特性在混频器的输入到输出频段是平坦的，实际的频响特性对测试精度以及动态范围都存在不利的影响∙为了提高示波器的测试精度，调制信号的频率要越高越好（具有更陡的边沿），相应的混频器时延分辨率会变得很差∙无法修正端口失配带来的误差∙互易混频器，SC21_Cal=SC12_Cal∙带镜像抑制滤波器∙单程损耗不超过10dB，SC21_Cal≤-10dB∙在矢量网络仪端口1和端口2间进行双端口校准，修正仪表的方向性误差，端口失配以及反射跟踪误差。
频率包括输入和输出频段，此处为同频测试，开关打在内部位置，参考信号不经过参考混频器∙将校准混频器接到矢网端口1，在校准混频器末端连接校准件进行单端口校准，提取校准混频器的散射参数。
此时开关依然打在内部位置，参考信号不经过参考混频器∙将校准混频器接到矢网端口1和端口2之间进行直通校准，此时开关切到外部，将参考混频器接入参考路径，修正矢网的正向传输跟踪误差。
VMC只在正向采用了参考混频器，因此无法测试反向变频特性。
与前两个测试方法相比，VMC有如下优势：∙测试过程中只需要将被测混频器接入即可，减少了多次连接引入的误差∙矢量网络仪是窄带的接收机，具有更高的测试灵敏度和动态范围∙被测混频器的输入输出是直接连到矢量网络仪的测试端口上的，可以通过校准去除被测件和仪表之间端口失配的影响∙矢量网络仪能够自行选取被测混频器的输出信号，不需要额外的镜像抑制滤波器∙不要求被测混频器与参考混频器共本振，对于本振内嵌的混频器，可以采用算法估计出其内嵌本振的漂移（具体过程将在4.1中介绍）基于以上几点，VMC已经被广泛的应用于高精度的变频器测试并作为相位测量的标准，不过它还存在一个问题，当LO频率发生变化时，需要重新提取校准混频器的参数，如果需要测试多个LO频率下的混频器特性，校准步骤会大大增加。
上式中，很容易获得，如果再测到。
aLO∙将梳状波发生器输出口连接到矢网的端口2，提取B接收机在不同频段上的相位响应，为了提高信噪比，通常会把端口2的定向耦合器反接（Port2通过定耦的直通臂接入B 接收机）。
∙将功率计接到矢网的端口1，校准矢网的输出功率以及R1接收机的幅度响应。
∙保持端口2定耦反接的状态，在矢网的端口1和端口2之间做全双端口的校准，获取此时的系统误差，并通过系统误差项将B接收机的相位响应以及R1接收机的幅度响应传递到其他接收机进行幅度和相位校准。
∙正常情况下矢网端口2的定耦不是反接的，此时需要把定耦恢复到正常状态，在矢网的端口1和端口2之间再做一次全双端口校准，与上一步获取到的校准数据结合起来，获取正常状态下矢网端口1和端口2之间的系统误差以及各个接收机的幅度/相位响应。
由于矢网的硬件非常稳定，这部分校准数据的有效性可以维持几个月，这段时间内不需要重复校准，只要在使用时调用保存好的校准数据（Calset）即可。
实际测试时，矢网和被测件之间通常需要根据实际情况选择合适的测试电缆和连接器，它们的影响通过第二部分的校准进行修正：∙调用第一步保存好的校准数据，然后在实际的测试端口上做一个覆盖输入和输出频段的普通全双端口校准。
∙PNA/PNA-X可以提取出测试电缆和连接器的S参数，并将它们与第一步的校准数据相结合，将第一部分的校准端面外延到与被测件连接的端口。
∙因此，SMC+Phase的实际测试过程非常简单，在VMC的基础上又增加了以下的优点：∙连接简单，只需要将输入，输出和本振连到矢网上，不需要额外的参考/校准混频器。
∙所有的校准件都是标准的，容易获取，且都可以回溯到NIST。
∙第一步的校准可以覆盖矢网的全频段，改变LO的频率最多只需在变化后的输入/输出频段上再做一次双端口校准即可。
∙倍频器，本振内嵌的混频器同样适用。
SMC+Phase也有一定的局限性，为了保证稳定的相位响应，每次扫描得到的变频相位曲线都是对轨迹上的某个固定频点做归一化之后的结果，如果要测试的变频器件内部有移相器（比如TR组件），与移相相关的测试无法通过SMC+Phase完成。
因为移相器是在工作频段内整体变化一个固定的相位，这个固定的相位偏移在测试过程中会被测试仪表归一化处理掉。
3.5.测试实例下面我们用一个实例来对比一下向上/向下变换法，VMC和SMC+Phase的测试结果。
被测混频器是Mini-circuits ZFM-4212，测试设备为PNA-X，测试频段如下：RF：3.6GHz~4GHzLO：3GHzIF：0.6GHz~1GHz本振由PNA-X的源2提供，三种方法测得的混频器延迟如下图所示（测试结果包含混频器和一个低通滤波器），S21为向上/向下变换法将上变频器去嵌入后的结果，VC21对应的是VMC测试法，SC21是SMC+Phase测试法。
试来说，1Hz的频偏会导致相位在一秒内偏移360°，如果不能估计出混频器的真实输出频率，相位测试是无法实现的。
为了解决这个问题，Keysight公司的PNA/PNA-X采用了一种软件算法来确保一定时间内对内嵌本振的准确跟踪。
