液压泵的性能检测

液压泵的性能检测实验内容：测试一种液压泵（齿轮泵或叶片泵）的下列特性：1、液压泵的压力脉动值；2、液压泵的流量－压力特性；3、液压泵的容积效率－压力特性；4、液压泵的总效率－压力特性。

液压泵的主要性能包括：额定压力、额定流量、容积效率、总效率、压力脉动值、噪声、寿命、温升和振动等项。

其中以前几项为最重要，泵的测试主要是检查这几项。

实验方法：液压泵由原动机械输入机械能（M ，n ）而将液压能（P ，Q ）输出，送给液压系统的执行机构。

由于泵内有摩擦损失（其值用机械效率η机表示），容积损失（泄漏）（其值用容积效率η容表示）和液压损失（其值用液压损失η液表示，此项损失较小，通常忽略），所以泵的输出功率必定小于输入功率，总效率为：容机入出总ηηη⋅≈=N N要直接测定η机比较困难，一般测出η容和η总，然后算出η机。

图1－1为QCS003B 型液压实验台测试液压泵的液压系统原理图。

图中8为被试泵，它的进油口装有线隙式滤油器22，出油口并联有溢流阀9和压力表P 6。

被试泵输出的油液经节流阀10和椭圆齿轮流量计20流回油箱。

用节流阀10对被试泵加载。

图1－1 液压泵的特性实验液压系统原理图5、液压泵的压力脉动值：把被试泵的压力调到额定压力，观察记录其脉动值，看是否超过规定值。

测时压力表P 6不能加接阻尼器。

6、液压泵的流量－压力特性（Q －P ）：通过测定被试泵在不同工作压力下的实际流量，得出它的流量－压力特性曲线Q ＝f(P)。

调节节流阀10即得到被试泵的不同压力，可通过P 6观测。

不同压力下的流量用椭圆齿轮流量计和秒表确定。

压力调节范围从零开始（此时对应的流量为空载流量）到被试泵额定压力的1.1倍为宜。

7、液压泵的容积效率－压力特性（ηPV －P ）：理论流量实际流量容积效率＝，在实际生产中，泵的理论流量一般不用液压泵设计时的几何参数和运动参数计算，通常以空载流量代替理论流量。

本实验中应在节流阀10的通流截面积为最大的情况下测出泵的空载流量。

工程机械液压系统性能测试—挖掘机液压系统性能试

（6）把铲斗液压缸定位在使活塞杆从全伸出位置缩回 50mm的地方（7）测量从外露的铲斗液压缸活塞顶部到液压缸盖的距离
4.4 斗杆缩回位置液压缸沉降量的测量
（8）调整动臂液压缸，将斗杆尖端距离地面1m 以上为止
4.4 斗杆缩回位置液压缸沉降量的测量
2. 测量方法步骤（1）关闭发动机（2）柴油机停止 5 分钟以后，测量斗杆尖端底部位置的变化量（3）分别测量动臂、斗杆和铲斗液压缸变化量（4）重复测量3 次，取平均值（5）测量完毕，恢复现场
1.2 测量标准
工作模式下对应的挖掘机出厂规定的转速 • 低速档 / 高速档 • 空载 / 重载
1.3 工作准备
场地要求 • 平整，保证挖掘机停放可靠、工作安全 • 空间足够大，保证挖掘机工作装置伸展、回转 • 空旷，不形成噪声污染整机要求 • 挖掘机停放在水平地面上 • 工作装置降至地面车上设备要求 • 关闭空调 • 关闭自动怠速功能
注 • 操纵手先导阀2-3次后，起动发动机以补充蓄能器内的压力
4 挖掘机液压缸沉降量的测量
4.1 测量目的 4.2 测量标准 4.3 最大工作半径位置沉降量的测量 4.4 斗杆收回位置沉降量的测量
4.1 测量目的
故障诊断 • 排查液压缸及其关联的液压件是否存在内泄漏性能测试 • 测试液压缸及其关联的液压件是否密封良好，符合
3 释放挖掘机液压油路存留压力
3.1 释放压力目的 3.2 释放液压油箱存留的压力 3.3 释放液压缸油路存留的压力 3.4 释放行回转达油路存留的压力
3.1 释放压力目的
维修或拆解连接的液压元件时，避免液压油、气喷溅伤人
测量液压系统压力时，减小测量值的干扰和误差
3.2 释放液压油箱存留压力

液压泵性能实验报告

液压泵性能实验报告一、实验目的本次实验旨在对液压泵的性能进行全面测试和评估，以深入了解其工作特性、性能参数以及在不同工况下的表现，为液压系统的设计、优化和应用提供可靠的数据支持。

二、实验设备1、被测试的液压泵：型号为_____，额定流量为_____，额定压力为_____。

2、驱动电机：功率为_____，转速可调节范围为_____。

3、加载装置：采用_____加载方式，能够模拟不同的负载条件。

4、流量测量装置：选用_____流量计，测量精度为_____。

5、压力测量装置：＿____压力传感器，测量范围为_____，精度为_____。

6、数据采集系统：能够实时采集流量、压力、转速等参数，并进行数据处理和分析。

三、实验原理液压泵的性能主要通过以下几个参数来评估：1、流量：单位时间内泵输出的液体体积，通常用 Q 表示，单位为L/min 或 m³/h。

2、压力：泵输出液体的压强，用 p 表示，单位为 MPa 或 bar。

3、功率：泵的输入功率（电机功率）和输出功率。

输入功率 Pi ＝电机电压×电机电流×电机效率，输出功率 Po ＝压力×流量。

4、效率：包括容积效率、机械效率和总效率。

容积效率ηv ＝实际流量/理论流量；机械效率ηm ＝理论扭矩/实际扭矩；总效率η ＝输出功率/输入功率。

通过改变电机转速和加载装置的负载，测量不同工况下的流量、压力等参数，计算得出液压泵的各项性能指标。

四、实验步骤1、安装调试实验设备，确保各仪器仪表正常工作，连接线路准确无误。

2、启动驱动电机，使其在空载状态下运行一段时间，检查液压泵的运转是否平稳，有无异常噪声和振动。

3、逐渐增加电机转速，在不同转速下测量液压泵的输出流量和压力，记录相关数据。

4、利用加载装置逐步增加负载，在不同负载条件下重复上述测量步骤，获取多组数据。

5、保持电机转速和负载稳定，持续运行一段时间，观察液压泵的性能稳定性，并记录数据的变化情况。

液压挖掘机检测

液压挖掘机检测液压挖掘机回转液压马达排油量的检测为检查回转马达的性能,在上部回转平台回转的时候,测量从回转马达排出的油量.1)检测前的准备.a液压油温度为(505)℃.让回转马达转动,对马达内部加温.b让发动机平稳熄火,按动液压油箱顶部的放气阀,释放剩余压力.c将液压油箱末端上的回转马达排放软管(靠近过载安全阀)拆开,把螺塞(ST6213)安装到液压油箱被拆开的油口上.d选择下列各开关位置:①发动机控制表盘:快速慢车②E方式开关:OFF③HP方式开关:OFF④工作方式选择开关:一般用途方式⑤自动慢车开关:OFF2)回转马达排油量的检测.a上部回转平台回转时的排油量.①斗杆油缸完全缩回,铲斗油缸完全伸出,提升动臂,使铲斗与斗杆连接销轴和动臂下端的销轴在同一高度.铲斗是空斗.②启动发动机,把回转操纵杆推到全行程位置,并保持住.当回转速度达到恒定的最高速度后,开始进行排油测量.测量时间应在45s以上.③在左、右两个方向上至少各重复测量3次,并取其平均值.b回转马达油路溢流时的排油量.①把铲斗的斗齿深深插入地面,回转操纵杆在全行程位置时上部回转平台不能转动.②启动发动机,把回转操纵杆推到全行程位置并保持住.当排出的油开始从排油软管末端流出时,开始进行排油测量,测量时间应在45s以上.③在左、右两个方向至少各重复测量3次,并取其平均值.液压挖掘机行走马达排油量的检测1)检测前的准备.a液压油温度为(50+5)℃.让行走马达转动,进行加温.b让发动机平稳熄火,按动液压油箱顶部的放气阀,释放剩余压力.c在行走台达端盖的上侧拆下行走马达排放油管,把螺塞(ST6637)装到行走马达排放油管的末端,再把试验用的排放软管(3/4-16UN)连接到马达油口上.d．选择下列各开关位置:①发动机控制表盘:快速慢车②E方式开关:OFF③HP方式开关:OFF④工作方式选择开关:一般用途方式⑤自动慢车开关:OFF.2)行走马达排油量的检测.a行走马达转动的排油量.①把要测量的一侧履带顶起,用木块垫好,启动发动机.②把行走操纵杆推到全行程位置,使已抬起的履带转动.当履带的速度达到恒定的最高速度后,开始测量马达的排放油量.测量的时间在45s以上.③前进、倒退两个方向上至少各重复测量3次,并计算其平均值.b行走马达油路溢流时的排油量.①把要测量的一侧履带用一件物体(如木块等)死死顶住,使履带不能转动.②启动发动机,把行走操纵杆推到全行程位置并保持住.当油从排放软管流出时,开始进行排油测量,测量时间应在45s以上.c在前进、倒退两个方向至少各重复测量3次,并取其平均值.液压挖掘机液压泵流量检测为检测液压泵的性能,可以把一个袖珍试验仪连接到需要进行流量测量的液压泵输油油口上,用Dr.EX或压力表进行压力测量.管子4和5的末端连接到主泵输油口处,在检测时只需连接4和5中的一根,另一根堵死,不连接.没连接管子4和5的主泵输油口,仍能安装接向主操纵阀的软管A或B,软管A或B不安装法兰盘6,而是畅通的.1)检测前的准备.a将发动机平稳熄火.按动液压油箱顶部的放气阀,释放剩余压力.把真空泵连接到液压油箱的回油滤油器上.当把袖珍试验仪表连接在主泵上时,真空泵进行运转.b将高压软管A和B中的一根从需要测量的主泵输油口处拆开,把法兰盘6(ST6137)、对开法兰盘C和螺栓D安装在已拆开的软管上.将螺塞E拆下,装上管接头10.c安装管子4和5、对开法兰盘C、螺栓D、试验软管3和12、连接块7、袖珍试验仪2以及管接头8、9、11.把管子4和5中的一根连接到测量主泵上,没有连接的那一根用螺栓D装上法兰盘6(ST6137)和对开法兰盘C,以把管子堵住.把已连接到被堵住的管子4或5的软管3尽可能弄直,并把堵住的管子4或5夹紧,限制软管3的运动.d将螺塞从主泵输油口区域卸下,把管接头13、软管14连接到主泵1.然后将管接头15连接到主泵2,再把压力表(ST6941,量程60MPa)分别连接到主泵1和主泵2.e将位于先导泵下面的螺塞1卸下,把三通16连接到螺塞孔上.将泵控制压力传感器油路板上的软管G和H拆开,把软管G和H的敞口一端连接到三通16(主泵的排量角将达最大),螺塞17装到泵控制压力传感器油路板敞开油口上.f将真空泵拆开,把泵壳体上的放气塞K拧松,以便使空气从泵里放出,直到有油从塞子间隙中流出为止.g将转速表连接到喷油泵的高压喷油管上,拆开N传感器连接器,把袖珍试验仪上的载荷阀完全打开.h启动发动机,检查压力表的连接处是否漏油.把Dr.EX连接到机器上,以监测压力值.2)液压泵流量的检测.a液压油温度为(505)℃.b选择下列各开关位置:①发动机控制表盘:快速慢车②行走方式开关:快速方式③E方式开关:OFF④HP方式开关:OFF⑤工作方式选择开关:一般用途方式⑥自动慢车开关:OFF.c调整主溢流阀.d对斗杆收回油路进行溢流,逐渐关闭袖珍试验仪上的载荷阀,以便从主泵流量检测一栏中获得规定的压力值,并测量流量和发动机转速.e测量3次,并计算平均值.3)液压泵流量的调整.液压泵流量的调整实际上是液压泵调节器的调整.本文转载自:美瑞特维修厂。

液压泵性能测试

液压泵性能测试液压泵在工业领域中有着广泛的应用，用于提供流体能量，驱动各种机械和设备的运行。

为了保证液压泵的正常运行，性能测试非常重要。

液压泵性能测试是对液压泵进行各种参数和工况的测试，以评估其性能和运行能力。

通过性能测试，可以确定液压泵的流量、压力、效率和功率等关键指标，从而确保液压泵能够满足工业生产的需求。

液压泵性能测试还可以帮助检测液压泵的故障和问题，及时进行维修和调整，以避免生产中的事故和损失。

此外，性能测试还可以为设计和选择液压泵提供重要的参考数据，确保选择的液压泵能够适应所需工作条件和工业应用需求。

wenyuan======液压泵性能测试方法设备选择流量测试压力测试效率测试常用的测试标准和规范常见问题和解决方案总结液压泵性能测试是评估液压泵工作质量和效率的重要方法。

选择适当的测试设备和工具，正确进行流量测试、压力测试和效率测试，遵循测试标准和规范，解决可能遇到的问题，可以确保测试结果的准确性和可信度。

以上为《液压泵性能测试方法》的扩写内容。

本节将介绍如何对液压泵性能测试的结果进行分析和评估。

测量和记录测试数据在进行液压泵性能测试时，准确测量和记录测试数据是非常重要的。

确保使用高质量的测量设备，并按照标准测试程序进行操作。

对于每次测试，记录以下信息：测试日期和时间测量点的位置和参数设置输入功率和输出流量压力和温度数据其他相关参数评估液压泵性能通过对测试结果进行评估，可以判断液压泵的性能是否符合要求。

以下是一些常见的性能指标和评估方法：流量和压力关系：分析流量和压力之间的关系，检查是否符合设计要求和性能曲线。

效率评估：计算液压泵的效率，比较实际输出功率和输入功率的比例。

压力损失：分析测试结果中的压力损失情况，确定压力损失是否超出限制。

温度评估：考虑测试过程中的温度变化，评估液压泵的冷却性能是否满足要求。

提出改进建议通过分析测试结果，可以发现液压泵的性能弱点并提出改进建议。

根据测试结果，可能需要调整泵的设置或更换一种更适合的型号。

新型液压泵的性能测试与优化设计

新型液压泵的性能测试与优化设计液压泵是工程机械中常用的关键部件之一，通过将原动机的机械能转化为流体能量，提供所需流体压力和流量，以驱动液压系统的各个执行机构。

在现代工程中，为了满足不同工况下的需求，研发出了各种新型液压泵，其中包括可变排量液压泵、高压液压泵等。

对新型液压泵进行性能测试是保证其正常工作和性能优化的重要步骤。

首先，需要进行流量测试，通过测量泵的各个排量位置的流量输出，绘制出泵的流量-压力曲线，以便了解泵的流量稳定性和流量输出能力。

其次，还需要进行压力测试，测试液压泵在不同压力下的输出能力和压力稳定性。

最后，还需要进行功率测试，当泵输出流量和压力时，测量其所消耗的功率，以评估泵的能效性能。

通过对新型液压泵的性能测试，可以获得泵的性能参数，为其优化设计提供依据。

优化设计是为了提高液压泵的性能，包括提高其流量输出能力、提高压力稳定性、降低功耗等。

其中，提高流量输出能力的方法可以通过增加泵的排量或加大泵的转速来实现。

然而，这种提升将会带来泵的体积和功耗的增加，因此需要权衡考虑。

在压力稳定性方面，可以通过优化泵的液压系统和密封系统来实现。

对于功耗的降低，可以通过减小泵的内部阻力或改善泵的效率来实现。

为了实现液压泵性能的优化设计，可以采用模拟分析和实验验证相结合的方法。

在模拟分析方面，可以利用计算流体力学（CFD）等数值模拟方法，对泵的内部流动特性进行研究，找出存在的问题并提供优化建议。

实验验证可以通过搭建实验平台，利用实际设备进行性能测试和参数调整，以验证模拟分析的结果和优化设计的效果。

总之，新型液压泵的性能测试与优化设计是提高液压系统工作效率和可靠性的重要环节。

通过对泵的流量、压力和功率等性能参数的测试，并结合模拟分析和实验验证，可以为新型液压泵的优化设计提供科学依据，进一步提高其性能和应用范围，推动工程机械行业的发展。

液压管路流量测试方法_解释说明

液压管路流量测试方法解释说明1. 引言1.1 概述液压系统是工程中常见的动力传递方式之一，广泛应用于各个行业。

而对于液压系统的稳定运行以及性能评估，流量测试是非常重要的一环。

通过流量测试，可以了解到液压管路中的液体流动情况，进而判断系统是否正常工作以及效率如何。

因此，研究和掌握准确可靠的流量测试方法对于维护和优化液压系统至关重要。

1.2 文章结构本文将详细介绍液压管路流量测试方法，并探讨其应用领域。

文章分为六个部分进行阐述。

引言部分首先提供了概述，并介绍本文的结构内容。

接下来的章节将依次说明流量测试方法的概念、重要性和应用领域；对不同类型的流量测试方法进行分类介绍；介绍常用的流量测试设备与工具，包括流量计、压力传感器以及数据采集与处理系统；详细说明在进行流量测试前需要做好的准备工作以及具体步骤与注意事项；最后给出结论部分对整篇文章进行总结和回顾。

1.3 目的本文的目的是全面地介绍液压管路流量测试方法，帮助读者了解并掌握不同类型的流量测试方法和相关设备工具。

同时，通过对流量测试的重要性和应用领域的探索，希望读者能够认识到流量测试在液压系统中的关键作用，并在实践中运用这些方法来提高系统性能和效率。

通过详细说明各个方面的内容，本文旨在为读者提供一个全面而清晰理解液压管路流量测试方法的指南。

2. 流量测试方法介绍：2.1 液压管路流量测试概念液压管路流量测试是用于测量液体在管道中的流动速率和体积的方法。

通过对流量进行准确的测量，可以评估液压系统的性能以及检测和排除可能存在的问题。

2.2 流量测试的重要性流量测试在液压系统中具有重要意义。

首先，了解管路中的实际流量可帮助验证系统设计是否满足运行需求，并确保液体在系统各个部件之间正常传递。

其次，通过定期进行流量测试，可以监测系统的健康状态并发现潜在故障或泄漏问题。

此外，在性能优化、节能优化和系统改进方面，准确的流量测试数据也是不可或缺的。

2.3 流量测试的应用领域流量测试方法广泛应用于液压技术领域中包括如下方面：- 工业自动化：物料输送、机器加工等领域需要对流体进行精确控制和管理。

大宇挖掘机液压系统的检测与调整

大宇挖掘机液压系统的检测与调整一、初级先导压力的检测与调整 1．检测前的准备① 使发动机平稳熄火。

② 按动液压油箱顶部的放气阀，以便释放剩余压力。

③ 把油压螺塞从先导泵输油油口上卸下来（螺塞用 6mm 内六角扳手拧下） ,（ST6069）和压力表（ST6942，量程为 6MPa）安装在油口上。

④ 启动发动机。

确认在压力表的连接处不漏油。

⑥ 液压油温度为（50 土 5）℃ 。

2．初级先导压力的检测① 选择下列开关位置：发动机控制表盘― 最大位置； E 方式开关一一一 OFF ; HP方式开关一一OFF ；工作方式选择开关― 一般用途方式：自动慢车开关― 州 OFF 。

② 当先导操纵阀的操纵杆在全行程时，测量先导压力值。

③ 重复测量 3 次，并计算其平均值。

3．初级先导压力的调整① 用 22 ～的开口扳手卸下在先导滤油器上面的螺塞。

② 把所测得的先导压力值与标准值进行比较，增加或减少调整垫片。

③ 调整垫片的厚度与先导溢流压力的变化如表 3-4 所示。

若增加垫片数量，则提高溢流压力值。

④ 增加或减少垫片后，把螺塞拧紧，用上述检测方法重新检测。

二、次级先导压力的检测 1．检测前的准备① 使发动机平稳熄火。

② 按动液压油箱顶部的放气阀，释放剩余压力。

③ 把压力表（量程为6MPa）和三通接头体安装到主操纵阀任意一个操纵阀芯的最上端与先导管路连接处。

④ 启动发动机，确认在压力表的连接处没有漏油。

⑤ 液压油温度为（50 士 5）℃ 。

2．次级先导压力的检测① 选择下列开关位置：发动机控制表盘―最大位置； E 方式开关― OFF ; HP 方式开关一一OFF ；工作方式选择开关―一般用途方式；自动慢车开关－一一 OFF 。

② 在与接压力表的先导液压管路相对应的先导操纵阀杆操作到全行程时进行测量。

③ 重复测量3次，取其平均值。

三、电磁阀设定压力的检测与调整用 Dr.EX （诊断分析仪）和压力表检测电磁阀的设定压力。

某型装备液压泵流量测试问题探讨

某型装备液压泵流量测试问题探讨摘要：某型装备对部件的稳定性有着很高的要求。

本文解决了某型装备液压泵测试流量问题，并总结了一些行之有效的操作方法和步骤，达到了快速测试液压泵流量的目的。

关键词：液压泵; 工作原理;分析;转速;流量测试0 引言某型装备（下文中简称EL-T装备）对部件的稳定性有着很高的要求。

液压泵作为该装备的重要部件，负责给舵机提供油压，是液压系统动力源头，堪称装备的小“心脏”，其流量是否达标，直接影响着该装备的航行指向，对装备是否能命中目标有着重要的度量。

现如今已开展的该装备的拓展项目的修理工作，其中有一项重要内容就是测量液压泵的流量。

由于该装备的常规修理资料中没有涉及液压泵流量测试指标和测试设备，这样该项任务就变成了拓展项目修理的掣肘，修理遇到了的瓶颈。

按照惯例，要想得知液压泵的流量，就必须熟知其工作原理及关于流量的相关参数，同时还需要有检测设备。

根据相关单位年度工作部署，将开展EL-T型装备拓展项目的修理工作。

而在该项工作中需要增加液压泵的流量测试。

由于装备修理资料中无相关液压泵流量测试指标、转速数据和测试设备，所以必须将液压泵转速与流量进行测量，确定测试指标，并研制相关设备，才能解决液压泵的流量的检查测试。

1 EL-T型装备液压泵的工作原理该型装备液压泵整体包括减速器、液压泵和移注阀。

单个液压泵由主动齿轮、从动齿轮、工作室以及排放密封系统组成。

其工作原理是：装备中电机内轴的旋转是通过齿轮传到尾端，然后再传到液压泵的主动齿轮，主动齿轮又使从动齿轮转动起来。

当齿轮转动时齿离开啮合的地方是吸入区，此时其腔体内形成若干个密封工作腔，当容积的密封腔由小到大变化时形成部分真空便开始吸油；而当它们啮合的地方是减压区，此时密封工作腔由大变小，液压泵进行排油，工作液体从装备主干道进入移注阀的管接头中，在沿管子通过管接头到液压泵吸入区，液体靠齿轮的齿转移到增压区，并由此沿管子到移注阀的管接头，从移注阀通过管接头进入装备主干道，形成环流，带动相关部件工作。

【修机】实用干货！一文解析如何使用液压油表诊断挖掘机液压系统故障

【修机】实用干货！一文解析如何使用液压油表诊断挖掘机液压系统故障挖掘机电脑显示屏可以看到液压系统的压力、电流、电压等数据，但是其显示的压力值不能反映液压系统各部位压力升高的变化过程。

用油压表检测挖掘机液压系统，通过其指针摆动状况，既可看到压力值和流量特性，还可看到各液压元件液流阻力变化特性，便于找出故障部位。

本文介绍使用油压表诊断挖掘机液压系统故障的方法。

1.油压表连接方法(1)普通油压表目前挖掘机普遍采用P1、P2、P3泵组成的三联泵，P1、P2泵为负流量控制变量柱塞泵，给工作油路供油。

P3泵为齿轮泵，给先导控制油路供油。

使用机械式、数显式等普通油压表检测时，在P1、P2泵的出口接量程为40.0MPa油压表;在P3泵的出口接量程为6.0MPa的油压表;在负流量控制比例电磁阀输出压力端，以及在P3泵与多路阀连接的2个压力反馈管处，各接量程为4.0MPa的油压表，这样共接6只油压表。

这6只油压表要用长度为4~5m油管，从接口引到驾驭室内，固定在便于检测人员观看的位置。

检测时，检测人员要坐在驾驶室座椅上，边操纵挖掘机、边观察油压表的动态变化。

(2)万用油压表使用万用油压表诊断故障时，应事先在挖掘机液压系统各个部位安装压力传感器，使用万用油压表对某挖掘机检测时共安装了10个压力传感器。

在挖掘机运转过程中记录各部位压力动态曲线，如附图所示。

显示压力曲线时对每个传感器测定的压力值设定1种颜色，附图中右上方显示各颜色方块从上到下分别分别代表P1泵、P2泵、动臂缸有杆腔、动臂缸无杆腔、斗杆缸有杆腔、斗杆缸无杆腔、铲斗缸有杆腔、铲斗缸无杆腔、回转马达左转、回转马达右转的压力变化曲线。

万用油压表每秒可记录1000个检测值，可任意截取千分之一秒到数小时之内的压力、载荷变化。

万用油压表是深入分析、研究液压系统性能及排查故障最好诊断工具，但其中核心诊断原理仍然是油压表的检测原理，只有懂得液压系统工作原理及油压表检测原理，才能分析归纳万用油压表的记录数据。

液压泵性能实验报告

液压泵性能实验
（实验类型：综合） XXX XXX XXX
班级：第组共人姓名：
1．实验目的：了解液压泵的主要性能指标，学会小功率泵的测试方法，并绘制液压泵特性曲线。

2．实验内容：
（1）测定液压泵的流量（qv ）――压力（p ）特性曲线
测定液压泵在不同工作压力下的实际流量，绘液压泵出流量――压力特性曲线
)(p f qv =。

压力越高、温度越高、油液粘度越小，内泄漏就越大，输出流量就越小。

（2）测定液压泵的容积效率（η容）曲线
液压泵的容积效率是指在泵的额定压力下，实际流量与理论流量的比值。

理
实
容＝
qv qv η 3．实验装置的液压系统原理（按标准液压符号、比例绘制系统图）
原理关键词：逐级加载测定流量要点：围绕关键词，结合原理图进行说明。

4．使用仪器、元件明细表
5．实验步骤（按实验过程自己写）实验数据记录表
理论流量约等于空载流量，实测空载流量为：
6．实验报告
（1）报告分析部分只写文字，不要写计算过程（计算过程放在数据计算处理部分）。

（2）计算过程要写清除，并加适当文字说明。

（3）用坐标纸绘制液压泵特性曲线（横坐标为压力，纵坐标为流量、效率）并分析被测试液压泵的性能。

（4）根据被测试液压泵的效率曲线，分析液压泵的效率特点。

（5）根据实验过程中出现的一些问题，提出意见和建议。

液压泵试验操作规程(3篇)

第1篇一、目的为确保液压泵试验的安全、准确和有效，特制定本操作规程。

本规程适用于液压泵的试验操作。

二、适用范围本规程适用于各类液压泵的试验操作，包括但不限于齿轮泵、叶片泵、柱塞泵等。

三、试验设备1. 液压泵试验台：用于对液压泵进行性能测试。

2. 试验仪表：压力表、流量计、功率计、转速计等。

3. 安全防护设备：安全帽、安全眼镜、防护手套、防护服等。

4. 试验辅助工具：扳手、螺丝刀、钳子等。

四、试验环境1. 试验室应保持通风、干燥、光线充足。

2. 试验场地应平整、坚实，无杂物。

3. 试验设备应放置稳固，确保试验过程中安全。

五、试验前的准备工作1. 检查试验设备是否完好，仪表是否准确，电源是否正常。

2. 根据试验要求，选择合适的试验仪表和辅助工具。

3. 确保试验场地安全，无安全隐患。

4. 试验人员应穿戴好安全防护用品。

六、试验步骤1. 启动试验台，观察液压泵的启动情况，确保液压泵正常工作。

2. 调整试验仪表，使其处于初始状态。

3. 根据试验要求，设定试验参数，如压力、流量、转速等。

4. 启动试验台，使液压泵进入试验状态。

5. 观察试验仪表，记录试验数据。

6. 在试验过程中，注意观察液压泵的工作状态，如声音、振动、温度等。

7. 根据试验数据，分析液压泵的性能，如流量、压力、功率等。

8. 试验结束后，关闭试验台，停止液压泵工作。

七、试验数据记录1. 记录试验时间、试验人员、试验设备、试验参数等基本信息。

2. 记录试验过程中观察到的液压泵工作状态，如声音、振动、温度等。

3. 记录试验数据，包括流量、压力、功率、转速等。

4. 将试验数据整理成表格或曲线图，以便分析。

八、试验结果分析1. 分析试验数据，评估液压泵的性能，如流量、压力、功率等是否符合设计要求。

2. 分析液压泵的工作状态，如声音、振动、温度等，判断液压泵是否存在故障。

3. 根据试验结果，提出改进措施，优化液压泵的设计和制造。

九、注意事项1. 试验过程中，试验人员应密切观察液压泵的工作状态，确保试验安全。

液压泵性能测试1

实验一液压泵静态性能实验一、实验目的1、了解定量泵的主要静态性能，分析泵的性能参数之间的关系；2、通过实验，学会小功率液压泵的测试方法和熟悉本实验所用的仪器和设备，掌握液压泵的工作特性。

二、实验所需设备YZ-01型液压传动综合教学实验台。

三、实验内容及要求1. 液压泵的流量——压力特性测定液压泵在不同工作压力下的实际输出流量，得出流量——压力特性曲线()p f q q =。

实验原理见图。

实验中，压力由压力表8直接读出，各种压力时的流量由流量计4直接读出。

实验中可使溢流阀2作为安全阀使用，调节其压力值为7.0～7.5MPa ，用节流阀3调节泵出口工作压力的大小，由流量计测得液压泵在不同压力下的实际输出流量，直到节流阀调小使液压泵出口压力达到额定压力6.0MPa 为止。

给定不同的出口压力，测出对应的输出流量，即可得出该泵的()p f q q =。

2. 液压泵的容积效率——压力特性测定液压泵在不同工作压力下，它的容积效率——压力的变化特性()p f V V =η。

因为：()0)()()(q q q q V 空载流量输出流量理论流量输出流量理==η所以：理q qV =η 由于：)(p f q q = 则：)()(p f q p f V q V ==理η 式中：理论流量理q ：液压系统中，通常是以泵的空载流量来代替理论流量（或者nv =理q ，n 为空载转速，v 为泵的排量）。

实际流量q ：不同工作压力下泵的实际输出流量。

3. 液压泵的输出功率——压力特性测定液压泵在不同工作压力下，它的实际输出功率和输出压力的变化关系()p f N N O =。

输出功率：()p f p pf pq N N q O (=== 4. 液压泵的总效率——压力特性测定液压泵在不同工作压力下，它的总效率和输出压力之间的变化关系()p f ηη=总)(p f N pqN N ii o ηη===总式中：i N 为泵的输入功率，实际上i N 为泵的输入扭矩()T 与角速度()ω的乘积，由于扭矩T 不易测量，这里用电动机D 的输入电流功率近似表示，该值可以从实验台功率表上针对不同的输出压力时直接读出。

液压泵性能测试

液压泵性能测试1. 引言液压泵作为液压系统中的重要设备，其性能的稳定与可靠对系统的正常运行起着至关重要的作用。

液压泵性能的测试是评价其工作状态和性能指标的重要手段，对于确保系统的正常运行和提高系统的工作效率具有重要意义。

本文将介绍液压泵性能测试的目的、测试内容及方法、注意事项等内容，旨在帮助读者全面了解液压泵性能测试的相关知识。

2. 测试目的液压泵性能测试的主要目的是评估液压泵的性能指标，确保其在设计参数范围内工作正常，并提供参考数据用于液压系统设计和优化。

具体来说，液压泵性能测试的目的包括：- 确定液压泵的最大工作压力和流量；- 检测液压泵的启动特性和工作稳定性； - 评估液压泵的效率和能耗； - 分析液压泵的噪声和振动情况。

3. 测试内容及方法液压泵性能测试的内容主要包括以下几项：3.1 最大工作压力和流量测试最大工作压力和流量是评估液压泵性能的重要指标。

测试方法可以采用静态或动态方式进行。

•对于静态测试，将液压泵安装在测试台上，并通过液压系统提供预定压力下的工作负载，测量液压泵输出的最大压力和流量。

•对于动态测试，液压泵可正常安装在系统中，通过监测系统参数变化，确定最大工作压力和流量。

3.2 启动特性和工作稳定性测试液压泵的启动特性和工作稳定性是对其可靠性和工作性能的重要评价指标。

•启动特性测试可以通过观察液压泵的启动时间、启动过程中的压力变化等来评估。

•工作稳定性测试可以通过监测液压泵在长时间工作过程中的压力和流量变化情况来评估。

3.3 效率和能耗测试液压泵的效率和能耗是评估其节能性能的关键指标。

通常可以通过测试泵的输入功率、输出功率和机械效率来评估。

•输入功率可以通过测试泵驱动系统的电流和电压来计算。

•输出功率可以通过测量泵的流量和压力来计算。

•机械效率可以通过计算输出功率与输入功率的比值来得到。

3.4 噪声和振动测试液压泵的噪声和振动是评估其工作质量和可靠性的重要指标。

•噪声测试可以通过专业的噪声测试设备进行，测试时应确保测试环境的静音。

液压泵性能测试实验

液压泵性能测试实验1.1 实验目的：一了解液压泵主要特性(功率特性、效率特性)和测试装置；二掌握液压泵主要特性测试原理和测试方法1.2 测试装置及实验原理1.2.1 测试装置液压原理图1－电机2－被试液压泵3－电磁溢流阀4－节流阀5－截止阀6－压力表7－压力传感器8－流量传感器9－温度计10－功率变换器和转速传感器1.2.2 实验原理一液压泵的空载性能测试液压泵的空载性能测试主要是测试泵的空载排量。

液压泵的排量是指在不考虑泄漏情况下，泵轴每转排出油液的体积。

理论上，排量应按泵密封工作腔容积的几何尺寸精确计算出来；工业上，以空载排量取而代之。

空载排量是指泵在空载压力（不超过5％额定压力或0.5MPa的输出压力）下泵轴每转排出油液的体积。

测试时，将节流阀4全关和截止阀5全开，溢流阀3调至高于泵的额定工作压力，启动被试液压泵2，待稳定运转后，压力传感器6显示数值满足空载压力要求，测试记录泵流量q （L/min ）和泵轴转速n(r/min)，则泵的空载排量0V 可由下式计算：nq V ⨯=10000 （r m /3）二液压泵的流量特性和功率特性测试液压泵的流量特性是指泵的实际流量q 随出口工作压力p 变化特性。

液压泵的功率特性是指泵轴输入功率随出口工作压力p 变化特性。

测试时，将截止阀5全关，溢流阀3调至高于泵的额定工作压力，用节流阀4给被试液压泵2由低至高逐点加载。

测试时，记录各点泵出口压力p 、泵流量q （L/min ）、电机功率(KW) 和泵轴转速n （r/min ），将测试数据绘制泵的效率特性曲线和功率特性曲线。

三液压泵的效率特性(机械效率、容积效率、总效率) 测试液压泵的效率特性是指泵的容积效率、机械效率和总效率随出口工作压力p 变化特性。

测试时，将截止阀5全关，溢流阀3调至高于泵的额定工作压力，用节流阀4给被试液压泵2由低至高逐点加载。

测试时，记录各点泵出口压力p （MPa ）、泵流量q （L/min ）、电机输入功率P(KW)和泵轴转速n(r/min)。

液压泵马达试验内容

液压泵马达试验内容液压泵马达试验是对液压泵马达性能进行检测和评估的过程。

液压泵马达是液压传动系统中的重要组成部分，其性能的稳定和可靠直接影响到系统的工作效率和负载能力。

因此，进行液压泵马达试验是确保系统正常运行的关键环节。

液压泵马达试验主要包括以下内容：1. 输出流量测试：液压泵马达的输出流量是其工作性能的重要指标之一。

通过测量泵马达的输出流量，可以判断其是否达到设计要求。

测试时，需要将泵马达的进口与出口与流量计连接，测量单位时间内通过流量计的液体体积，从而得到泵马达的输出流量。

2. 转速测试：液压泵马达的转速是其工作效率和运行平稳性的重要指标。

通过测量泵马达的转速，可以评估其是否达到设计要求，并判断其工作状态是否正常。

测试时，可以使用转速计或振动传感器等设备进行测量，确保测量结果准确可靠。

3. 压力测试：液压泵马达的工作压力是其负载能力的重要指标。

通过对泵马达进行压力测试，可以评估其在不同工作条件下的工作性能和稳定性。

测试时，需要将泵马达的进口与出口与压力表连接，测量泵马达的进口和出口压力，并对其进行比较和分析。

4. 效率测试：液压泵马达的效率是其能量转换效率的重要指标。

通过测量泵马达的输入功率和输出功率，可以计算出其效率，并评估其能量转换效率的高低。

测试时，需要测量泵马达的输入功率和输出功率，可以使用功率计等设备进行测量，并进行计算和比较。

5. 温度测试：液压泵马达的工作温度是其正常运行和寿命的重要影响因素。

通过测量泵马达的工作温度，可以判断其是否处于正常工作状态，并评估其散热性能和工作环境的适应性。

测试时，可以使用温度计或红外测温仪等设备进行测量，确保测量结果准确可靠。

以上是液压泵马达试验的基本内容，通过对液压泵马达的各项性能指标进行测试和评估，可以确保其工作性能和负载能力符合设计要求，从而保证整个液压传动系统的正常运行。

在进行试验时，需要注意设备的正确连接和操作，确保试验过程的安全可靠。

液压泵性能测试2

实验二液压泵性能的试验一、实验目的：1、了解液压泵的工作特性。

2、通过实验对液压泵工作产生感性认识，如液压泵工作时振动，噪声，油压的脉动，油温的升温等。

3、掌握测试液压泵工作性能的方法。

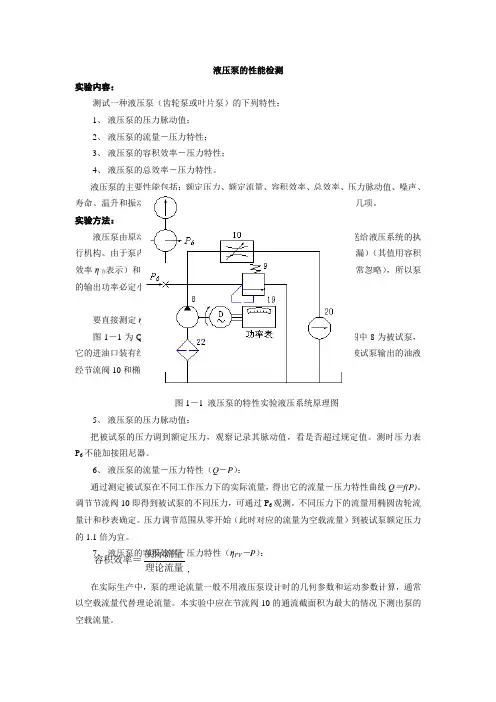

二、实验装置液压系统原理图：三、实验内容液压泵的主要性能包括：是否能达到泵的额定压力，额定流量容积效率，总效率，压力脉动值（振摆值），噪音，寿命，升温和振动等。

前三项是最主要的性能，本实验主要是测试这几项，液压泵有电动机输入机械能转化成液压能输出，送给液压系统的执行机构。

由于泵内η表示）。

所以有摩擦损失（其值用机械效率ηm表示)和泵存在泄漏损失（其值用容积效率v泵的输出功率必定小于输入功率。

总效率为ηη总=(O P/i P)=ηmv1、测试液压泵的输出流量，压力特性，计算容积效率。

液压泵本身泄漏而造成能量损失。

油液黏度越低，压力越大，其漏损越大。

本实验是测定液压泵在不同工作压力下的实际流量。

η为液压泵的容积效率vη=q/q tv理论流量q t泵的理论流量q t是指额定转速下空载（零压）的流量。

为了测定理论流量q t，应将节流阀的通流截面积调至最大，此时测出的流量为q t。

2、液压系统的总效率液压泵的输入功率i P：由功率表直接读出。

P：液压泵的输出功率oP=pq（kW）O式中：p——泵的输出压力（MPa）q——泵的输出流量L/min3、根据实验所得的数据绘制特性曲线效率五、实验记录表格实验内容：液压泵性能测试实验条件：油温℃表2-1液压泵性能测试记录表1 2 3 4 5 6 7 备注1、被测泵的压力p(MPa)2、泵输出油液容积的变化量V∆（L）3、对应的V∆所用的时间t(s)4、泵的流量q(L/s)5、泵的输出功率P o（kW）6、电机功率（泵的输入功率）i P（kW）7、泵的总效率η总（%）η（%）8、泵的容积效率v六、思考题1、在本实验中溢流阀起什么作用？2、试验系统中，节流阀为什么能够对被测系统加载？η—p，p—η总曲线并分析泵的效率曲线。
