电力自耦变压器公共绕组过负荷分析

合集下载

变压器试题

变压器试题

变压器知识培训试题库一、选择题(请将正确答案的代号填入括号内,每题 1 分。

注:有少部分题与变压器无关,但也作为考试试题)1.正弦交流电的三要素是()。

(A) 电压、电动势、电位;(B)最大值、频率、初相位;(C)容抗、感抗、阻抗;(D)平均值、周期、电流。

答案:B2.电感在直流电路中相当于()。

(A) 开路;(B)短路;(C)断路;(D)不存在。

答案:B3.电容器中储存的能量是()。

(A) 热能;(B)机械能;(C)磁场能;(D)电场能。

答案:D4.恒流源的特点是()。

(A) 端电压不变;(B)输出功率不变;(C)输出电流不变;(D)内部损耗不变。

答案:C5.三相对称负载三角形连接时,线电压最大值是相电压有效值的()倍。

(A)1 ;(B);(C) ;(D) 。

答案:C6.在电容电路中,通过电容器的是()。

(A) 直流电流;(B)交流电流;(C)直流电压;(D)直流电动势。

第1 页共45 页答案:B7.两只阻值相同的电阻串联后其阻值()。

(A) 为两只电阻阻值的乘积;(B)等于两只电阻阻值之和;(C)等于两只电阻阻值之和的 1/2;(D)等于两只电阻阻值的倒数和。

答案:B8.三相对称负载星接时,相电压有效值是线电压有效值的()倍。

(A)1 ;(B) ;(C)3 ;(D) 。

答案:D9.电感元件的基本工作性能是()。

(A) 消耗电能;(B)产生电能;(C)储存能量;(D)传输能量。

答案:C10.三相对称负荷星接时,线电压的最大值是相电压有效值的()倍。

(A) ;(B)1 ;(C) ;(D) 。

答案:D11.主变压器重瓦斯动作是由于()造成的。

(A)主变压器两侧断路器跳闸;(B)220kV 套管两相闪络;(C)主变压器内部高压侧绕组严重匝间短路;(D)主变压器大盖着火。

答案:C12.交流测量仪表所指示的读数是正弦量的()。

(A) 有效值;(B)最大值;(C)平均值;(D)瞬时值。

答案:A13.由铁磁材料构成的磁通集中通过的路径称为()。

职业技能试卷 — 变电站值班员(选择题100道,第129套)

职业技能试卷 — 变电站值班员(选择题100道,第129套)

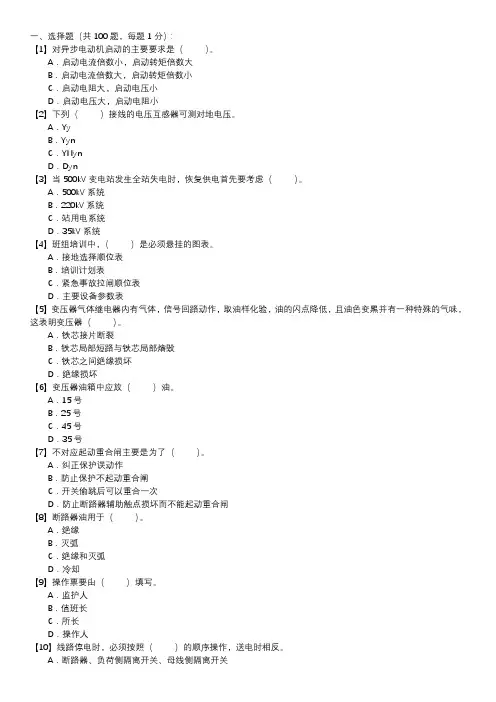

一、选择题(共 100 题,每题 1 分):【1】对异步电动机启动的主要要求是()。

A.启动电流倍数小,启动转矩倍数大B.启动电流倍数大,启动转矩倍数小C.启动电阻大,启动电压小D.启动电压大,启动电阻小【2】下列()接线的电压互感器可测对地电压。

A.YyB.YynC.YNynD.Dyn【3】当500kV变电站发生全站失电时,恢复供电首先要考虑()。

A.500kV系统B.220kV系统C.站用电系统D.35kV系统【4】班组培训中,()是必须悬挂的图表。

A.接地选择顺位表B.培训计划表C.紧急事故拉闸顺位表D.主要设备参数表【5】变压器气体继电器内有气体,信号回路动作,取油样化验,油的闪点降低,且油色变黒并有一种特殊的气味,这表明变压器()。

A.铁芯接片断裂B.铁芯局部短路与铁芯局部熔毁C.铁芯之间绝缘损坏D.绝缘损坏【6】变压器油箱中应放()油。

A.15号B.25号C.45号D.35号【7】不对应起动重合闸主要是为了()。

A.纠正保护误动作B.防止保护不起动重合阐C.开关偷跳后可以重合一次D.防止断路器辅助触点损坏而不能起动重合闸【8】断路器油用于()。

A.绝缘B.灭弧C.绝缘和灭弧D.冷却【9】操作票要由()填写。

A.监护人B.值班长C.所长D.操作人【10】线路停电时,必须按照()的顺序操作,送电时相反。

A.断路器、负荷侧隔离开关、母线侧隔离开关B.断路器、母线侧隔离开关、负荷侧隔离开关C.负荷侧隔离开关、母线侧隔离开关、断路器D.母线侧隔离开关、负荷侧隔离开关、断路器【11】对于同一电容器,两次连续投切中间应断开()min时间以上。

A.5B.10C.30D.60【12】平行线路间存在互感,当相邻平行线流过零序电流时,将在线路上产生感应零序电势,它会改变线路()的相量关系。

A.相电压与相电流B.零序电压与零序电流C.零序电压与相电流D.相间电压与相间电流【13】全电路欧姆定律应用于()。

A.任一回路B.任一粒回路C.电路D.简单电路【14】变压器大盖坡度标准为()。

浅析变电站主变压器的保护配置

浅析变电站主变压器的保护配置

浅析变电站主变压器的保护配置发布时间:2022-10-30T02:34:57.404Z 来源:《科技新时代》2022年第12期作者:郝飞进[导读] 本文浅析了变电站主变压器的保护配置,主要是为了保障主设备在运行过程中的安全性郝飞进国网山西省电力公司超高压变电分公司山西太原 030000摘要:本文浅析了变电站主变压器的保护配置,主要是为了保障主设备在运行过程中的安全性。

分析了变电站中的主变压器保护配置的内容并提出了相关的方案,提出变电站主变压器保护配置中的一些不足之处,为变电站中的工作人员提供一些参考,从而提高工作的质量和水平。

关键词:变电站;主变压器;保护配置引言变电站内主变压器的保护配置分为三个层次:变电站按站控层、间隔层和过程层。

首先,主变压器的站控层的组成部分为主机操作员站、分站控制设备及智能化装置接口机器,缺一不可。

它能够较好地显示人机界面,完成对间隔层及过程层中的相关装置的管理和控制。

另外还可以加强远距离监控、调度集中控制站的两者之间的关联,此过程中利用二次子系统形成了间隔层,遇到站控层或者无法使用网络的情况,同时它也能够实现对位于间隔层中的各装置的实时监控目标;常规性的互感器及合并单元、智能终端最终导致了过程层的形成。

就其作用进行分析,主要表现在采集电气量、监管并检测装置的运转情况上[1]。

1变压器主要部件及可能出现的故障变压器主要包括器身、调压装置、油箱和冷却装置以及保护装置等。

在器身中主要包括铁心、绕组、绝缘部件及引线;调压装置主要为分接开关、无励磁调压及有载调压;而在保护装置中包含储油柜、安全气道、吸湿器等六大重要装置。

主变压器作为变电站中的重要电气设备,它能够满足用户的基本电力网安全需求以及经济的运行需求,并且能够在调度时拥有较强的灵活性,因此在变电站的运行过程中,若是由两台以上的变压器同时进行并联运行,那么大多数都是采用分级绝缘且合理的中性点接地方式[2]。

变压器的故障可以分为油箱外和油箱内两种故障。

利用六角图对500kV自耦变压器进行带负荷测试的原理与分析

利用六角图对500kV自耦变压器进行带负荷测试的原理与分析

利用六角图对500kV自耦变压器进行带负荷测试的原理与分析摘要:在投入运行后,对继电器的环网线路应进行带载检查。

本文主要介绍了六角图带负荷测试中,采用六角图带负荷测试,对其进行了试验,并对其进行了试验。

在某500kV变电所2#主变电所改造项目中,对其进行了试验,并对试验结果进行了检验。

关键词:六角图;500KV自耦变压器;带负荷测试引言带负载测试指的是在新投设备开始运行的时候,对带电设备进行电流、电压、相位等电气量的测量,并对比和分析所测得的电气量,从而确定其接线、极性、相别等的准确性。

带载试验是电网节点差动保护、主变压器(主变电所)差动保护和配向保护的关键技术。

在继电保护及自动装置的不正确操作中,有相当大的一部分是由于带有指向性的保护接线失误造成的,因此,为了保证电力系统的安全性和稳定性,对新投的设备来说,一定要有一套合适的带负载测试方法。

六角图进行带负载测试,旨在排除设计、安装过程中出现的问题(接错线、极性接反等),是当前判定保护回路接线是否正确最综合、最高效的方式。

变压器在实际应用中,其保护原理、接线方式因变压器在实际应用中存在着较大的差异,且在实际应用中存在着一定的难度。

为避免出现接错,在主变电运行之前,或在主变电流二次回路变更之后,一定要对TA的相序、极性和线路进行检查,以保证变压器的保护工作的正确性。

本文论述了“六角图”的基本理论及绘制方法,并给出了应用该六角图来分析、判定主变电压相值的方法,最后给出了一个具体的例子。

1、利用六角图对变压器带负荷测试的分析方法在进行变压器的带载试验时,必须了解到变压器的各个侧电流的大小、相位、有功、无功功率的大小以及流动情况。

首先,使用相位表在保护屏上顺序地测量出变压器各侧三相电流的幅值和相位(参照相位通常取高侧A相TV二次电压作为参照),然后在后台监控中,获得变压器各侧的有功和无功功率的大小和流向。

其次,在测量的基础上,制作一个六角图的图表,并将六角图图表上显示的电流与无功传输状态进行对比,对六角图图表上显示的电流进行分析,是负载试验中最重要的一个步骤,通常需要从四个角度来进行分析,如果满足了四个条件,那么就可以认为主变保护的电流回路连接是正常的。

单位招聘考试变压器知识(试卷编号121)

单位招聘考试变压器知识(试卷编号121)

单位招聘考试变压器知识(试卷编号121)1.[单选题]Y/Y/△结线变压器测直阻时,是否需要打开△结线侧?( )A)不必要B)必要C)打开与不打开△结线都一样答案:B解析:2.[单选题]三相三芯柱变压器,由于其磁路的不对称,导致三相空载励磁电流不等,三相铁芯柱中的磁通量( )。

A)不相等B)两边相相等C)相等答案:C解析:3.[单选题]一负载RL经理想变压器接到信号源上,已知信号源的内阻R0=800Ω,变压器的电压比K=10。

若该负载折算到一次侧的阻值RL正好与R0达到阻抗匹配,则负载RL为()A)80ΩB)0.8ΩC)8Ω答案:C解析:4.[单选题]主变压器当调压机构调压档位显示在档位5时,该变压器的变比为()A)110/35B)165/56C)187/56答案:C解析:5.[单选题]变压器绝缘电阻换算至同一温度下,与前一次测试结果相比应无显著变化,一般不低于上次值的( )A)50%B)30%C)70%D)80%答案:C6.[单选题]变压器负载试验时,其二次绕组短路,一次绕组分接头应放在( )位置。

A)最大B)额定C)最小D)任意答案:B解析:7.[单选题]变压器外观验收时,导电回路应采用()热镀锌螺丝(不含箱内)。

A)4.8级B)5.8级C)6.8级D)8.8级答案:D解析:8.[单选题]特种车辆进出变电站应由()引导,作业间断期间应停放到指定地点,A)工作负责人B)专人C)工作人员D)到位人员答案:B解析:9.[单选题]通过间接方法判断电气设备操作后的位置时,至少应有( )或非同源的指示发生对应变化,且所有这些确定的指示均已同时发生对应变化,方可确认该设备已操作到位。

A)两个非同样原理B)两个同样原理C)两个同样设备D)三个非同样原理答案:A解析:中电联网络化考试题库10.[单选题]主变运行中,断流阀的控制手柄在( )位置。

A)停止B)手动C)运行D试验D)以上都不对答案:C解析:悬挂( )标示牌。

自耦变压器的分析计算

自耦变压器的分析计算

⾃耦变压器的分析计算⾃耦变压器的分析和计算1. ⾃耦变压器原理2.单相⾃耦变压器的计算⽅法3. 三相⾃耦变压器的计算⽅法1. ⾃耦变压器原理如果把⼀个双绕组变压器的⼀次绕组和⼆次绕组按顺极性串联起来,并把⼀次绕组1N 作为公共绕组,把⼆次绕组2N 作为串联绕组(如下图所⽰),这就构成了⼀台⾃耦变压器。

⾃耦变压器的两个绕组之间,不但有磁的联系,还有了电的联系。

所以,⾃耦变压器是双绕组变压器的⼀种特殊形式。

⼜因为⾼低压绕组是相串联在⼀起的,所以,有时也把它称为单绕组变压器。

⾃耦变压器有升压模式(如下图的左图)和降压模式(如下图的右图)。

⾃耦变压器的优点是电抗较低,线路压降⼩,损失也低,但是,等效阻抗较低,因⽽短路电流较⼤,是其缺点。

2.单相⾃耦变压器的计算⽅法当计算⾃耦变压器时,应该特别注意以下⼏个特点:1.可以认为⾃耦变压器是由普通双绕组变压器改制的,因此,它的计算⽅法就跟普通变压器的计算⽅法⼤体相同。

但是,也有它⾃⾝的⼀些特点:2.⾃耦变压器分为公共绕组和⾼压端的串联绕组两部分。

不管是升压变压器,还是降压变压器,公共绕组都是低压绕组,即有1X E E =;串联绕组部分则是构成⾼压端的⼀部分,即有21H E E E +=。

(式中的下标“X ”代表低压;“H ”代表⾼压。

下同。

)3.对于⾃耦变压器,其变⽐可以⽤)/(211N N N +或121/)(N N N +表⽰,符号含义见上图。

4.⾃耦变压器各个部分电流的⽅向跟普通变压器是相同的,即电流从⼀个绕组的某⼀极性进⼊后,从另⼀个绕组的同极性端流出。

通过每个绕组的电流值的计算⽅法也都是跟普通双绕组变压器电流的计算⽅法相同。

例如,不管是升压变压器,还是降压变压器,通过绕组1的电流都等于;/1old 1E S I =通过绕组2的电流都是2old 2/E S I =(下标“old ”表⽰是普通双绕组变压器。

下同)⽽且,⽆论在升压变压器的输⼊端电流,还是在降压变压器中输出端的电流都是⽤公式21X I I I +=来计算的。

变压器过负荷分析及措施

变压器过负荷分析及措施

变压器过负荷分析及措施摘要:牵引变压器是牵引供电系统中的核心设备,其接线方式不同。

变压器的形式不仅影响变电站主接线和变压器的容量,而且影响变电站的容量。

牵引负荷会影响电力系统负荷,也会影响到工程造价的。

因此,变压器的选择是牵引供电系统设计中的一个重要环节。

关键词:变压器;过负荷;措施我国高速铁路牵引负荷存在随机波动性,全天平均负荷率低,但也会出现短时过负载情况,这对牵引变压器的过负载能力提出了很高要求。

若牵引变压器容量等级选取过大,不利于牵引变压器容量利用率的提高,也不利于牵引变电所的经济运行。

1动车组牵引系统组成1.1牵引系统概述动车组分为2个动力单元:M1+M2,M3+M4。

动车组要求的弓网电压为25kV、50Hz的单相交流电,由受电弓从接触网受电、通过VCB与牵引变压器1次侧绕组连接。

每个动力单元车中各设一台牵引变压器、两台牵引变流装置及八台牵引电机。

牵引变流装置牵引运行时向牵引电动机供电,制动时将制动再生电能反馈回电网,在牵引及再生制动时向主电动机供应电力和制动时电力再生控制之外且具有保护功能。

牵引电动机使用3相鼠笼式感应电动机,轴端安装有速度传感器,检测转子频率,并将信息反馈给牵引变换装置、制动控制器。

1.2牵引系统关键部件简述1.2.1牵引变压器CRH2A型动车组牵引变压器具有2次绕组为2个独立绕组,每个绕组与一台牵引变流装置连接,使2次绕组具有高电抗和弱藕合性,确保牵引变换装置具有稳定运行的特性。

另外,为对应于每个2次绕组的增容,1次绕组配置了2个并联结构的线圈;为了减轻重量,1次,2次线圈采用了铝质线圈;1次绕组接地侧、2次绕组侧及3次绕组侧的绝缘套管采用了耐热环氧树脂将11根铜质中心导线注塑一体成形的端子板。

相对于3次绕组侧的一端子使用并引出了2根中心导线的特点。

CRH2A型动车组牵引变压器具有壳式变压器结构,油箱分为上下两个部分。

油枕与主体箱通过连接孔与主体箱内的油流通,油充填在波纹管的外侧,波纹管的内侧与大气相通。

电力自耦变压器公共绕组过负荷分析

电力自耦变压器公共绕组过负荷分析

为 10 10 5 , 常 设 计 公 共 绕 组 的 容 量 等 于 自耦 变 压器 的 计 算 容量 , 以该 变 压 器 的公 共 绕 组 容 量 0 /0 / 0 通 所 为 : c = S = ( S J 1一 l 2 /K1)× S = 6 0MVA K1 ( 2为高 压 侧 与 中压 侧 的变 比) 。 [ 由此 可 知 , 压 侧额 定 电流 为 , 高 l 100 0 ( X2 0 = 2 0 / 3 2 )=3 5A = , 高 压 侧额 定 电流 即 等 于 串 1
自耦 变压 器 的 结 构 和工 作 原 理 与普 通变 压 器 相 比 , 着 本 质 的差 别 , 有 功率 传 导 容 易 、 积 小 等 有 具 体
特 点 。 自耦 变压 器 在 不 同的运 行 方 式 下 , 共 绕 组 流 过 的 电流 与 同处 一个 铁 心 的 串联 绕 组 有 所 不 同 。 公
J r. 2 0 u1 , 0 2
文 章 编 号 : 0 5—2 9 ( 0 2 0 —0 8 10 9 2 2 0 ) 2 0 0—0 4
电 力 自耦 变 压 器 公 共 绕 组 过 负 荷 分 析
[ 文] 短
王 长 生 , 佟 科 , 振 堂2 周
( . 北 电力 学 院 电 力 工 程 系 , 1东 占林 占 林 12 1 2 白城 师 范 学 院 , 林 白城 1 7 0 ) 3 0 2; . 吉 3 0 0
联 绕 组 的额 定 电 流 , ;
收稿 日期 : 0 2 0 . 4 2 0 .30
作 者 简 介 : 长 生 ( 9 5一) 男 , 北 电力 学 院 电 力 工 程 系 高级 工 程 师 。 王 15 , 东
维普资讯

自耦变压器公共绕组过负荷原因分析

自耦变压器公共绕组过负荷原因分析

自耦变压器公共绕组过负荷原因分析摘要:自耦变压器在某种运行方式下,高压侧和中压侧还未到达额定容量,而公共绕组就已过负荷告警。

对此,就为什么会出现上述情况以及如何改善运行方式才能使得主变压器尽可能满载运行进行了研究。

首先通过对自耦变压器进行建模分析,推导出数学方程式,根据不同的运行方式进行分析,得出问题的原因,即自耦变压器在高压侧和低压侧同时向中压侧输送功率时,当公共绕组到达额定功率,高压侧和中压侧输送功率不能达到满功率输出。

然后,对一个具体变电站的实际运行数据进行计算,验证了理论分析的结果,并提出了使自耦变压器尽可能地满负荷运行的方法:一要提高功率因数,二要减少由低压侧向中压侧输送的无功功率。

关键词:自耦变压器;公共绕组;过负荷三绕组自耦变压器以其节省材料、损耗较低等优点在电力系统中广泛应用,但其在运行中,存在普通变压器所没有的特殊问题——公共绕组过载问题。

即这种变压器在某些运行方式下,高压侧和中压侧的负载都没有超过额定容量,低压绕组也没有超过其额定容量,但公共绕组的视在功率却有可能超过它的额定容量。

深圳站3号、4号两台500 kV三绕组自耦变压器在全省电网中起着重要的枢纽作用。

从2000年夏天到2001年6月,在高压侧和中压侧负载均未达到主变压器额定容量时,就多次发生过负荷告警,使得在全网负荷最紧张时,主变压器不能满负荷运行。

经检查发现,均是公共绕组过负荷告警。

针对此情况,我们从原理上结合运行方式进行了详细分析,得出主变压器过载原因,并提出解决方案。

1 主变压器原理分析1.1自耦变压器基本公式高中压绕组电压比k12=U1N/U2N;(1)效益系数 K b=1-1/k12;(2)高压侧容量 S1=U1N I1N=S N;(3)中压侧容量 S2=U2N I2N=S N;(4)公共绕组额定容量1.2按运行方式分析以图1所示的单相图进行讨论。

图中有功功率P和滞后无功功率Q为三相的值,U为相电压,各侧P、Q和I的参考方向已标在图中,即设高压侧和低压侧是输入的,中压侧是输出的。

变电站值班员职业技能鉴定题库(高级工)第023套

变电站值班员职业技能鉴定题库(高级工)第023套

变电站值班员职业技能鉴定题库(高级工)第023套一、选择题【1】-台降压变压器,如果_次绕组和二次绕组用同样材料和同样截面积的导线绕制,在加压使用时,将出现( B )。

A.两绕组发热量一样B.二次绕组发热量较大C.一次绕组发热量较大D.二次绕组发热量较小【2】综合运行分析( B )一次,要有记录,年终归档备查。

A.每周B.每月C.每季度D.不定期【3】中性点经消弧线圈接地系统,发生单相接地,非故障相对地电压( D )。

A.不变B.升高3倍C.降低D.略升高【4】一般电气设备的标示牌为( A )。

A.白底红字红边B.白底红字绿边C.白底黑字黑边D.白底红字黑边【5】变压器气体继电器内有气体,信号回路动作,取油样化验,油的闪点降低,且油色变黒并有一种特殊的气味,这表明变压器( B )。

A.铁芯接片断裂B.铁芯局部短路与铁芯局部熔毁C.铁芯之间绝缘损坏D.绝缘损坏【6】零序电流的分布主要取决于( B )。

A.发电机是否接地B.变压器中性点接地的数目C.用电设备的外壳是否接地D.故障电流【7】电容器的容抗与( D )成反比。

A.电压B.电流C.电抗D.频率【8】在发生非全相运行时,应闭锁( B )保护。

A.零序二段B.距离一段C.高频D.失灵【9】变电站的综合分析要( C )。

A.每周一次B.两周一次C.每月进行一次D.半年一次【10】-般自动重合闸的动作时间取( B )。

A.2~0.3sB.3~0.5sC.9~1.2sD.1.0~2.0s【11】接入重合闸不灵敏一段的保护定值是按躲开( C )整定的。

A.线路出口短路电流值B.末端接地电流值C.非全相运行时的不平衡电流值D.线路末端短路电容【12】电力线路发生相间短路故障时,在短路点将会( B )。

A.产生一个高电压B.通过很大的短路电流C.通过一个很小的正常的负荷电流D.产生零序电流【13】倒闸操作时,如隔离开关没合到位,允许用( A )进行调整,但要加强监护。

1变电站值班员职业技能鉴定(高级工)选择题

1变电站值班员职业技能鉴定(高级工)选择题

变电站值班员职业技能鉴定一、选择题下列每题都有4个答案,其中只有一个正确答案,将正确答案填在括号内。

La3A1051用节点电压法求解电路时,应首先列出(A)独立方程。

(A)比节点少一个的;(B)与回路数相等的;(C)与节点数相等的;(D)比节点多一个的。

La3A1052两只额定电压相同的电阻.串联接在电路中则阻值较大的电阻(A)。

(A)发热量较大;(B)发热量较小;(C)没有明显变化;(D)不发热。

La3A1053串联谐振的电路的特征是(A)。

(A)电路阻抗最小(Z=R),电压一定时电流最大,电容或电感两端电压为电源电压的Q倍; (B)电路阻抗最大(Z=1/(RC));电流一定时电压最大,电容中的电流为电源电流的Q倍;品质因数Q值较大时,电感中电流近似为电源电流的Q倍;(C)电流、电压均不变;(D)电流最大。

La3A3054分析和计算复杂电路的基本依据是(C)。

(A)欧姆定律;(B)克希荷夫定律;(C)克希荷夫定律和欧姆定律;(D)节点电压法。

La3A3055功率因数用cosφ表示.其大小为(B)。

(A)cosφ=P/Q;(B)cosφ=R/Z;(C)cosφ=R/S;(D)cos=X/R。

La3A3056电容器的容抗与(D)成反比。

(A)电压;(B)电流;(c)电抗;(D)频率。

La3A5058在对称三相非正弦星接电路中,线电压与相电压有效值的关系是(C)。

(A)U L=3U h; (B)U L>3U h; (C)U L<3U h;(D)U L=3U h。

La3A5060变压器并联运行的理想状况:空载时,并联运行的各台变压器绕组之间(D)。

(A)无位差;(B)同相位;(C)连接组别相同;(D)无环流。

Lb3A1146在小电流接地系统中发生单相接地时(C)。

(A)过流保护动作;(B)速断保护动作;(C)接地保护动作;(D)低频保护动作。

Lb3A1147电源频率增加一倍。

变压器绕组的感应电动势(A)。

自耦变压器公共绕组运行特性分析

自耦变压器公共绕组运行特性分析
收 稿 日期 :2 0 1 3 — 0 1 — 2 9
1 0 2
自耦 变 压器 的额 定 容 量 ( 也 称为铭牌容 量 )
和绕组 容量 ( 也 称为 电磁 容量 ) 不 相 等 。额 定 容 量指 的是 自耦变 压器 总 的输入 或输 出容 量 :
S N = U 1 N = U 2 N , 2 N ( 6 )
U2 E2 N2
( 2 )
忽 略 变 压 器 运 行 的损 耗 , 根 据 能 量 守 恒 定 律 .有 :
I l N L +I 2 N2
( 3 )
2 自耦 变 压器 的 运行 分 析
所 谓 自耦 变 压 器 ,就 是 一 、二 次 绕 组 不 但 有
E1
文献标 识码 :B
1 前 言
自耦 变压 器 与 普通 变 压 器 相 比 ,其 单 位容 量 所 消耗 的材 料 少 、变 压 器体 积小 、造 价 低 ,因 而
在2 2 0 K V及 以上 电压 等 级 中得 到 了广 泛 的应 用 。



N、
( 1 )

变压 器运 行 时 一 、二 次绕 组 的等 值 电压 之 比 近 似等 于感应 电势 之 比 ,即 :
1 ・

I G
1 2 一
2 2

图 1 单 相 目耦 变 压 器 原 理 图
( 1 一 玄 ) , z
( 5பைடு நூலகம்)
由图 1 可 以看 出 .自耦 变压器 的一 次绕 组 A X 是 由二 次绕 组 a x和 另 一 个 绕 组 A a串联 组 成 的 。 其 中 ,绕 组 a x是 一 、二次 绕组 所共 有 的 ,叫做 公 共 绕组 ,绕 组 A a是 与公 共 绕 组 相 串联 的 ,叫做 串联绕 组 。 如 果一 次绕 组 A X 的匝 数 为 Ⅳ1 ,而 二 次 绕组 a x的匝数 为 Ⅳ ' ,那 么 主磁通 在这 两个 绕组 中感应

电力自耦变压器公共绕组过负荷分析

电力自耦变压器公共绕组过负荷分析

电力自耦变压器公共绕组过负荷分析电力自耦变压器与普通变压器相比具有明显的经济效益,因此在220kV及以上电压等级的超高压电网及其他一些场合得到了广泛的应用。

自耦变压器的结构和工作原理与普通变压器相比,有着本质的差别,具有功率传导容易、体积小等特点。

自耦变压器在不同的运行方式下,公共绕组流过的电流与同处一个铁心的串联绕组有所不同。

本文从分析自耦变压器的电流流向入手,导出公共绕组过负荷特征,对过负荷保护及第三侧无功容量与公共绕组容量的关系进行了必要的讨论,以便供设计与运行人员参考。

1自耦变压器在不同运行方式下的电流流向1.1自耦变压器常见的几种使用形式(1) 按电压等级分,第三侧有35kV和10kV两种;(2) 按与系统连接形式分,第三侧有:①直接向用户供电;②直接向用户供电且安装无功补偿装置;③不直接向用户供电,只接无功补偿装置;④不直接向用户供电,亦不接无功补偿装置,只作为平衡绕组使用。

1.2各种不同运行方式下的自耦变压器电流流向及过负荷分析降压变电站使用的自耦变压器,其运行方式可归纳为两大类型,一类是高压向中压(或低压)或者是同时向中低压供电,如上述接入系统方式中的a、b两种;另一类是高压和低压同时向中压供电,如上述接入系统方式中的b、c两种。

为直观起见,举例来加以分析,假设某一变压器变量为120MVA,电压比为220/110/10kV,容量比为100/100/50,通常设计公共绕组的容量等于自耦变压器的计算容量,所以该变压器的公共绕组容量为:MVA(K12为高压侧与中压侧的变比)。

由此可知,高压侧额定电流为,高压侧额定电流即等于串联绕组的额定电流ICe;中压侧额定电流为I2e=120,000/(31/2×110)=630A;低压侧额定电流为I3e=60,000/(31/2×10)=3,464A;公共绕组额定电流为IGe=计算容量/(31/2×110)=60,000(31/2×110)=315A。

三绕组自耦变压器公共绕组和串联绕组

三绕组自耦变压器公共绕组和串联绕组

三绕组自耦变压器公共绕组和串联绕组好嘞,今天咱们聊聊三绕组自耦变压器。

这玩意儿听起来高深莫测,其实简单得很,跟你在厨房做菜差不多,得把不同的材料搭配好,才能做出美味的菜肴。

先说说这自耦变压器,它的结构就像是一个很聪明的厨师,既有主角,也有配角。

主角就是公共绕组,配角就是串联绕组。

听起来是不是有点意思?就像在家聚会,主菜和小菜的关系一样,缺一不可。

公共绕组就像是个大厨,一锅端出来的菜,大家都能分到。

而串联绕组嘛,就像是端上来的小碟子,单独给某个朋友,满足他的小需求。

公共绕组的作用就是把电流导过来,提供稳定的电压。

想象一下,在热气腾腾的锅里,水蒸气升腾,大家都能喝上汤,简直爽歪歪!而串联绕组就像是调味品,让不同的菜肴各有千秋,味道更丰富。

没它可不行,谁能忍受没有盐的日子呢?咱们说说这三绕组的“家庭关系”。

它们就像一大家子,互相依赖又互相帮助。

三绕组自耦变压器有三根绕组,分别是公共绕组和两根串联绕组。

它们一起工作,像个默契的乐团,演奏出和谐的乐章。

公共绕组就像是指挥,稳定的音调让大家都能跟上节拍,串联绕组则是乐器,给出独特的旋律。

没有指挥,乐器就乱了套,没乐器,指挥也只能对着空气指挥,毫无意义。

大家都得团结在一起,才能创造出动人的音乐。

在实际应用中,自耦变压器可是个得力助手。

比如说,电力系统中,电压不稳定的情况时常出现。

这时候,自耦变压器就像是家里的守护神,随时准备上场。

它通过公共绕组提供的稳定电压,确保设备正常运行。

想象一下,家里的电器如果老是波动,岂不是让人抓狂?有了它,大家的生活就能安安稳稳,不用担心“闪电”来袭。

使用自耦变压器的好处还不仅如此。

它的体积小,节能又环保。

就好比你家里有个小巧玲珑的多功能厨具,既能打果汁,又能搅拌,还能蒸东西。

每次用到的时候,你都觉得这个小家伙真是太棒了。

自耦变压器在电力系统中的表现也差不多,灵活多变,节省空间,降低能耗。

说到这里,不得不提一提它的安装和维护。

嘿,别小看这一步,像家里搞装修,得找个靠谱的工人,才能让房子焕然一新。

自耦变压器公共绕组及低压侧套管电流计算

自耦变压器公共绕组及低压侧套管电流计算
· 94 ·
或安装接线错误时的故障分析。而本文则将介绍与总 结当单相自耦变压器在投运过程中,继电保护调试人 员在自耦变压器高、中压侧带低压侧电容器组运行时, 如何利用电容器组电容电流检验公共绕组 CT 与低压 侧套管 CT 的电流幅值与相位的正确性,确保自耦变 压器安全投入运行。
1 自耦变压器公共绕组电流分析
Abstract:This paper analyzes the amplitude and phase of the common winding and the bushing current of the low-voltage side when the high- and medium-voltage sides of the transformer are operated with low-voltage side capacitor banks during the operation of large autotransformers. The calculation process of the current amplitude and phase of the common winding and the low-voltage side bushing when the coupled transformer is put into production has analysis and guidance significance for the analysis of the failure at the commissioning site and the relay protection operators.
的无功功率电流来校验变压器高低压侧断路器 CT,
套管 CT 及公共绕组 CT 电流的幅值及相位的正确性。
