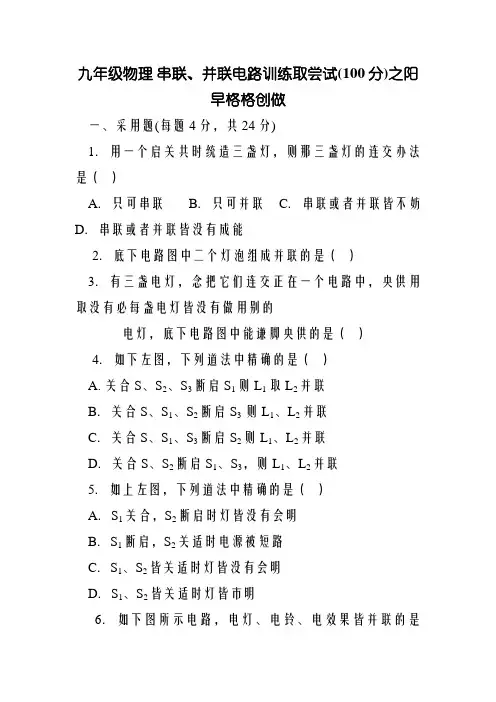

九年级物理串联、并联电路练习与测试(100分) 附答案
九年级物理串联、并联电路训练取尝试(100分)之阳早格格创做一、采用题(每题4分，共24分)1．用一个启关共时统造三盏灯，则那三盏灯的连交办法是（）A．只可串联 B．只可并联 C．串联或者并联皆不妨D．串联或者并联皆没有成能2．底下电路图中二个灯泡组成并联的是（）3．有三盏电灯，念把它们连交正在一个电路中，央供用取没有必每盏电灯皆没有做用别的电灯，底下电路图中能谦脚央供的是（）4．如下左图，下列道法中精确的是（）A. 关合S、S2、S3断启S1则L1取L2并联B．关合S、S1、S2断启S3则L1、L2并联C．关合S、S1、S3断启S2则L1、L2并联D．关合S、S2断启S1、S3，则L1、L2并联5．如上左图，下列道法中精确的是（）A．S1关合，S2断启时灯皆没有会明B．S1断启，S2关适时电源被短路C．S1、S2皆关适时灯皆没有会明D．S1、S2皆关适时灯皆市明6．如下图所示电路，电灯、电铃、电效果皆并联的是（）注：A项中最底下的电灯改为电效果.二、挖空题(每空3分，共39分)1．试推断下列百般情况中小灯泡L1战L2的连交情况（l）流经 L1的电流局部流经 L2；（2）拿掉灯 L1，灯 L2仍收光；（3）启关共时统造 L1、L2；（4）启关S断启时，L1收光，L2没有明.2．如下左图所示，当启关关适时会爆收局里；若要二灯串联，应来掉导线；若要二灯并联，应将导线改交到. 3．如下左图所示，当S1、S2皆关适时L1、L2、L3是联；当S1、S2皆断启时L1、L2、L3是联；当S1关合、S2断启时L1L2L3(挖“明”或者“没有明”).三、做图题(第1题10分，第2题12分，第3题15分.用笔划线代替导线连交电路，没有克没有及移动元件的位子.) 1．将下左图中的各元件连成一个并联电路，央供启关S1统造L1，启关S2共时统造二盏灯.2．将下中图中的各元件连成一个并联电路，央供启关S仅统造L2.3．将下左图中的各元件连成一个并联电路，央供挨启战关合任一启关时，电灯明共时电铃响.问案：一：采用题1:C2:C3:B4:C5:C6:B二：挖空题1：串联,并联，串联或者并联，并联2:短路，3，5,b3:并，串，没有明，没有明，明三：做图题略。

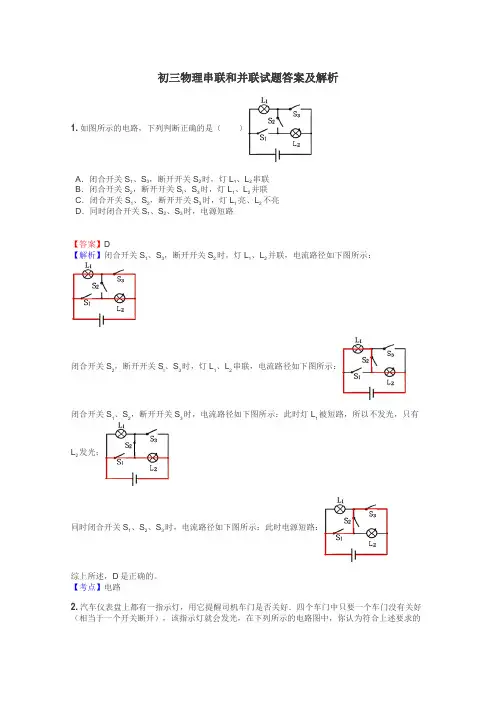

初三物理串联和并联试题答案及解析
初三物理串联和并联试题答案及解析1.如图所示的电路，下列判断正确的是（）A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联B．闭合开关S2，断开开关Sl、S3时，灯L1、L2并联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮D．同时闭合开关S1、S2、S3时，电源短路【答案】D【解析】闭合开关S1、S3，断开开关S2时，灯L1、L2并联，电流路径如下图所示：闭合开关S2，断开开关Sl、S3时，灯L1、L2串联，电流路径如下图所示：闭合开关S1、S2，断开开关S3时，电流路径如下图所示：此时灯L1被短路，所以不发光，只有L2发光；同时闭合开关S1、S2、S3时，电流路径如下图所示：此时电源短路：综上所述，D是正确的。
【考点】电路2.汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）【答案】D【解析】A、由电路图可知，几个开关是并联的，当所有开关都闭合时，灯泡也会发光，不符合要求；B、由电路图可知，几个开关是串联的，当所有开关都闭合时，灯泡会发光，有车门没关闭，灯泡不亮，所以与题意要求相反，不符合题意；C、由电路图可知，几个开关是串联的，只要一于一个开关断开，该指示灯就会发光，当开关都闭合时，即车门都关好，灯泡不亮，但电源会被短路，不符合要求；D、由电路图可知，几个开关是串联的，只要一于一个开关断开，该指示灯就会发光，当开关都闭合时，即车门都关好，灯泡不会发光，符合要求．故选D．【考点】电路3.某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机。
在图所示的四个电路图中，符合上述要求的是【答案】D【解析】由题意可知，照明用的小灯泡L和吸尘用的电动机是并联的，而且它们分别由开关S1和S2控制。
D选项符合上述要求；而其余三个选项中的开关S1在干路上控制整个电路。
初三物理探究串并联电路电压的规律试题答案及解析
初三物理探究串并联电路电压的规律试题答案及解析1.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，则通过甲、乙两电阻的电流之比为，甲、乙两电阻两端电压之比为，甲、乙两电阻消耗的功率之比为．【答案】2∶1；1∶1；2∶1.【解析】由两电阻的U－I图像可知，两电阻阻值之比为：；当两电阻并联在6V的电源两端时，电流之比为：，电压之比为：；两电阻消耗的功率之比为：【考点】欧姆定律；并联电路电压的规律；电功率.2.如图所示电路，滑动变阻器上标有“50 Ω 1 A”，电源电压恒为6 V，电流表量程为0～0.6A，电压表量程为0～3V。
闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2 A，电压表示数为2 V。
为保证电路的安全，变阻器R2的取值范围是A．0 Ω～10 ΩB．0Ω～50 ΩC．10 Ω～50 ΩD．10 Ω～40 Ω【答案】C【解析】由闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2 A，电压表示数为2 V可知，R1的阻值是R1=U/I=2 V/0.2 A="10Ω," 因为电压表量程为0～3V，所以滑动变阻器R2两端的最小电压为6 V-3V=3V，此时电路中的电流为I＝U1/R1=3V/10Ω=0.3A,不会烧坏电流表，所以由串联分压U1/U2＝R1/R可知，滑动变阻器R2接入电路中的最小电阻R2小=R1=10Ω。
又因为滑动变阻器R2接入电路中的阻值越大，电路中的电流越小，R1两端的电压越小，所以滑动变阻器R2接入电路中的阻值可以最大为50 Ω。
故选C【考点】电流表和电压表的使用；串联分压；欧姆定律3.如图甲所示的电路中，电灯L1的电阻为10Ω，开关闭合后，、的示数分别如图乙所示，则的示数为 V，L2两端的电压为 V，通过L1的电流为 A．【答案】 5.5 2.50.3【解析】观察电路图可见，测量的是L2两端电压，测量的是电源电压（L1、L2串联总电压），根据串联电路电压规律可知示数大于示数,对照图2乙可知，指针偏转角度小于指针偏转角度，故使用的量程是0—15V，使用的量程是0—3V，则的示数为5.5V，L2两端的电压（的示数）为2.5V,根据欧姆定律得通过L1的电流为【考点】电压表示用，电路综合分析，电压表读数，欧姆定律，串联电路电压规律。
初三物理串联和并联试题答案及解析
初三物理串联和并联试题答案及解析1.近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车．请设计一个符合要求的电路图。
（已画出指示灯和电源，如图所示）【答案】答案如图所示：【解析】只要按下任何一个按钮，指示灯电铃都会发光，说明这两个开关互不影响，是并联的；如图所示：【考点】串并联电路设计2.科研人员制成了“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将如图甲的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出：只有在天黑且有声音时灯才亮的自动控制电路．【答案】如图甲所示。
【解析】根据题目要求，“光控开关”和“声控开关”同时闭合，灯泡发光，两开关应串联，在家庭电路中开关接在用电器和火线之间，与用电器串联，连接电路如图甲所示。
【考点】条件电路设计，电路连接。
3.一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作．下列电路图中，符合上述要求的是（）【答案】Ｄ【解析】分析题意要求电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且要“各自独立工作”说明各自的支路有一个开关控制，干路上没有开关．故选D．【考点】并联电路的特点4.如图所示电路，电源电压为3V，灯L1标有“6V6W”，灯L2标有“3V3W”，下列有关说法正确的是（）A．S2断开，S1接b，L1可以正常发光B．S2断开，S1接a，L2实际功率为3WC．S2断开，S1接a，L2更亮D．S2闭合，S1接b，L2更亮【答案】D【解析】由题意知：电源电压U=3V，A选项中当S2断开，S1接b时，仅L1接入电路，两端电压小于其额定电压，故L1不能正常发光；B选项中当S2断开，S1接a时，L1、L2串联接入电路，L2两端电压小于电源电压3V，L2实际功率小于额定功率3W；C选项中当S2断开，S1接a时，L1、L 2串联接入电路，L2两端电压小于电源电压3V，L2实际功率小于额定功率3W；L2比正常发光偏暗；D选项中当S2闭合，S1接b时，L1、L2并联接入电路，L2两端电压等于电源电压3V，L2实际功率等于额定功率3W；L2正常发光；故正确选项是D。
人教版九年级物理全一册《15.3串联和并联》同步练习题(带含答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（带含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．电路中有两盏电灯，且电路无故障，将开关合上后，下列说法正确的是A．若两盏灯同时发光，则两灯一定是串联B．若两盏灯同时发光，则两灯一定是并联C．若只有一盏灯亮，则两灯一定是串联D．若只有一盏灯亮，则两灯一定是并联2．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，外部车辆需要门卫人员按动按钮才能将门打开。
若将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近下图中的（）A．B．C．D．3．小华了解到汽车往往用电路控制警报铃声和提示灯提醒驾乘人员要佩戴安全带，如图，他尝试自己设计该电路的电路图。
根据实际需要，电路中有电铃和提示灯两个用电器、用于代表驾驶位和副驾驶位的安全带卡扣的两个开关（安全带的卡片插入卡槽，表示开关断开），在驾驶位和副驾驶位都有人乘坐时，要满足两个座位中只要有一个座位未佩戴安全带，警报铃响，同时提示灯发光。
小华经过思考设计出了如图所示的四个电路图，其中符合实际需要的最佳方案为（）A．B．C．D．4．关于如图所示的电路，下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，两灯都不亮C．要使L1、L2串联，可去掉导线aD．若将导线M从接线柱B改接到接线柱A上，则S闭合后电路将发生短路5．如下图所示是某实验小组同学在探究“并联电路电流关系”时连接的电路，其中能正确测出通过L2灯电流的是A．B．C．D．6．小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作。
小聪发现冰箱的门相当于一个开关，压缩机由温控开关控制。
下列电路图符合上述要求的是（）A．B．C．D．7．小明设计了一款自动感应垃圾桶，两个桶盖由电动机分别提供动力。
初中物理串联电路与并联电路练习题及详细解析
串联电路与并联电路练习题及详细解析【典型例题】类型一、串联电路与并联电路1．（2016春•威海校级期中）下列关于串联电路的说法中，错误的是（）A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间【思路点拨】在串联电路中各用电器首尾相接，电路中电流只有一条路径，各用电器之间相互影响，开关在电路中控制所有用电器的通断，改变开关的位置，其控制作用不变。
【答案】B【解析】A、各用电器是逐个顺次地连接起来的电路是串联电路，所以选项A不符合题意，B、串联电路中电流只有一条流通路径，若一个用电器的内部开路，其余的用电器都不能通电工作，所以选项B符合题意，C、开关可使电路中的各灯泡同时发光或同时熄灭，所以选项C不符合题意，D、连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间，所以选项D不符合题意，故选B。
【总结升华】题目考查了用电器串联和并联之外还涉及开关的串联和并联，要根据串并联电路的开关控制特点，和用电器是否互相影响来判断。
举一反三：【变式】每当夜幕降临时，马路上路灯亮起来，给人们夜间的出行带来了方便，马路上路灯的连接方式是（）A．并联B．串联C．可能是串联，也可能是并联D．无法判断【答案】A2. （2015•钦州中考）如图所示的四个电路中，两灯泡属于串联接法的是（）【思路点拨】串联电路中，电流的路径只有一条，各元件顺次逐个连接，并联电路中，电流有多条路径，各用电器并列连接，工作时互不影响，据此来结合电路图进行判断。
【答案】D【解析】A、两开关均闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；B、两开关均闭合后，一个灯泡被短路，电路为另一灯泡的基本电路；C、S1断开，S2闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；D、S1闭合，S2断开后，电流依次流过两只灯泡，只有一条流通路径，为串联电路。
初中物理串、并联电路练习题及详细解析
串、并联电路练习题及详细解析【典型例题】类型一、串、并联电路中的电流规律1.（2016•集美区模拟）关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【思路点拨】首先分清电路结构，明确断开电键S后，两灯的连接方式，然后根据串联电路的电流特点判断通过它们的电流关系。
【答案】B【解析】（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误；故选B。
【总结升华】本题考查了串联电路的电流特点和电路的三种状态，明确断开电键S，灯L1、L2串联，以及闭合电键S，灯泡L2被短路，是解答此题的关键。
举一反三：【变式】将两只规格不同的灯泡串连接入电路，可延长灯泡的使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（）A.亮的灯电流大B.电流大小一样C.暗的灯电流大D.无法比较【答案】B2.（2015•平原县二模）如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的 B．流过L1的电流是 0.6AC．流过L2的电流是2.6A D．干路电流是3.2A【思路点拨】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流。
【答案】B【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误。
（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B正确；（3）电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故D错误；（4）由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I﹣I1=2.6A﹣0.6A=2A，故C错误。
初三物理串联和并联试题及答案
初三物理串联和并联试题及答案一、选择题1. 在一个电路中，如果两个电阻器R1和R2串联，那么整个电路的总电阻Rt是多少？A. R1 + R2B. R1 - R2C. R1 / R2D. R1 * R22. 当两个电阻器R1和R2并联时，整个电路的总电阻Rt是多少？A. R1 + R2B. (R1 * R2) / (R1 + R2)C. R1 - R2D. R1 / R23. 串联电路中，电流I在各个部分是：A. 不同的B. 相同的C. 随着电阻增大而增大D. 随着电阻减小而减小4. 并联电路中，电压U在各个部分是：A. 不同的B. 相同的C. 随着电阻增大而减小D. 随着电阻减小而增大二、填空题5. 在串联电路中，电压的分配遵循_________定律。
6. 在并联电路中，电流的分配遵循_________定律。
三、简答题7. 解释为什么串联电路中的总电阻总是大于任何一个单独的电阻。
8. 描述并联电路中，电阻值减小对总电阻的影响。
四、计算题9. 假设有两个电阻器，R1 = 100Ω，R2 = 200Ω。
如果它们串联，计算总电阻Rt。
10. 假设有两个电阻器，R1 = 100Ω，R2 = 200Ω。
如果它们并联，计算总电阻Rt。
答案一、选择题1. A. R1 + R22. B. (R1 * R2) / (R1 + R2)3. B. 相同的4. B. 相同的二、填空题5. 欧姆定律6. 基尔霍夫电流定律三、简答题7. 串联电路中的总电阻等于各个电阻值的和，因为电流在每个电阻上都要受到阻碍，所以总阻力自然会增加。
8. 并联电路中，电阻值减小会导致总电阻减小，因为电流有更多路径可以选择，从而减少了每个路径上的电流。
四、计算题9. Rt = R1 + R2 = 100Ω + 200Ω = 300Ω10. Rt = (R1 * R2) / (R1 + R2) = (100Ω * 200Ω) / (100Ω + 200Ω) = 20000Ω / 300Ω ≈ 66.67Ω结束语通过这份试题的练习，希望能够加深你对串联和并联电路的理解，掌握其基本规律和计算方法。
精品练习(附答案)《 串联和并联》(新)人教版物理九年级
2021-2022学年人教版物理九年级第十五章第3节串联和并联班级__________ 座号_____ 姓名__________ 分数__________一、单选题1．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S ，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障可能是（）A．开关S断路B．灯L1与开关S均断路C．灯L2 断路D．灯L2与开关S均断路2．将灯泡L和小电动机M接入如图所示的电路中，下列判断正确的是（）A．开关1S只控制灯泡L B．开关2S只控制灯泡LC．先闭合1S，再闭合2S时，灯泡L短路D．同时闭合1S、2S，灯泡L和电动机M并联3．某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动电动机，开启门锁。
下列电路设计符合要求的是（）A．B．C．D．4．下列电路中，属于并联电路的是（）5．小红在做实验时，先连成如图所示的电路，然后闭合开关S1，再闭合开关S2，小红看到的现象是（）A．两只灯开始都亮，后来L1不亮B．两只灯一直亮C．两只灯一直不亮D．两只灯开始都亮，后来L2不亮6．关于如图所示电路的判断，正确的是（）A．闭合2S，断开1S、3S，灯1L、2L并联B．闭合1S、3S，断开2S，灯1L、2L串联C．闭合2S、3S，断开1S，只有灯1L亮D．闭合1S、2S，断开3S，只有灯1L亮7．如图所示是一把既能吹冷风又能吹热风的电吹风的简化电路示意图，图中A是吹风机，B是电热丝。
将插头插入插座，下列说法正确的是（）A.开关S1只控制吹风机B.开关S2同时控制吹风机和电热丝C.同时闭合开关S1、S2，吹风机和电热丝并联D.同时闭合开关S1、S2，吹风机和电热丝串联8．如图所示的电路中，当开关全部闭合后，灯泡和电动机并联的是（）9．抽油烟机装有照明灯和排气扇。
初中物理电学练习题汇总(含答案)
第一部分 串联电路和并联电路练习题 一、选择题 1．电阻R1、R2、R3串联在电路中。
已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则 A．电路中的电流为0．6A B．电阻R2的阻值为20Ω C．三只电阻两端的总电压为21V D．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是 A．a处接线断开 B．触头P开路 C．a、b间电阻丝开路 D．b处接线开路 3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD的变化范围是 [ ] A．0～10V B．0～20V C．10V～20V D．20V～30V 4．如图3电路所示，当ab两端接入 100V电压时，cd两端为 20V；当 cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是 [ ] A．4∶2∶1B．2∶1∶1 C．3∶2∶1D．以上都不对 5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为 [ ] A．1×103C B． 1×103C C．6×104C D．1．6×103C 6．下列说法中正确的是 [ ] A．电阻A与阻值无穷大的电阻B并联，电阻不变 B．电阻A与导线B（不计电阻）并联，总电阻为零 C．并联电路中任一支路的电阻都大于总电阻 D．并联电路某一支路开路，总电阻为无穷大 7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。
使用时联接方式可以是串联，也可以是并联，如图5所示，则 [ ] A．串联时，阻值大的变阻器作粗调 B．串联时，阻值大的变阻器作微调 C．并联时，阻值大的变阻器作微调 D．并联时，阻值大的变阻器作粗调 8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为 [ ] A．9∶1B．1∶9C．3∶1D．1∶3 9．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是 [ ] A．L1亮度不变，L2变暗 B．L1变暗，L2变亮 C．L1变亮，L2变暗 D．L1变暗，L2亮度不变 10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B两端接在电压恒定的电源上，则 [ ] A．S断开时，R1与R2的功率之比为1∶5 B．S闭合时通过R1与R2的电流之比为2∶1 C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1 D．S断开与闭合两情况下，电阻R2的功率之比为7∶12 11．在图8所示的电路中。
人教版物理九年级全一册串联和并联同步练附答案
第3节串联和并联基础巩固一、选择题1.下列情况中各灯属于串联的是（）A.马路上的路灯B.商店门口的“满天星”C.家中的台灯和日光灯D.教室中的照明灯2.一个开关同时控制两盏灯泡的亮与灭，则这两盏灯泡（）A.串联B.并联C.并联或串联都可以D.无法判断3.在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。
用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。
下列有关分析正确的是（）A.两个模块相当于开关，彼此串联B.两个模块相当于开关，彼此并联C.两个模块相当于电源，彼此并联D.两个模块相当于电源，彼此串联二、作图题4.请按照如图所示的实物图画出电路图。
5.请根据如图甲所示电路图用笔画线代替导线连接图乙实物图。
6.有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁，它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手时，S1断开）以及光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，达到目的。
请根据上述描述，完成电路连接。
7.在如图所示的电路A、B、C三处缺口处分别填上电池、灯泡及电铃的符号。
要求：当前门来人闭合开关时，电铃响、灯亮；当后门来人闭合开关时，电铃响而灯不亮。
参考答案一、选择题1.B2.C3.B二、作图题4. 5. 6. 7.第3节串联和并联能力提升一、选择题1.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
下列简化电路中符合要求的是（）A.B.C.D.2.如图是电吹风的简化电路图，其中M是吹风机，R是电热丝。
由电路图可知（）A.只将开关S1闭合，吹出的是热风B.M和R是串联在电路中的C.将S1和S2都闭合，吹出的是热风D.开关S2可以控制整个电路3.某同学设计了道路井盖移动报警电路，当井盖没有被移动，井盖开关S闭合，警示灯L不亮：当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。
人教版九年级物理全一册《第十五章第三节串联和并联》练习题-带答案
人教版九年级物理全一册《第十五章第三节串联和并联》练习题-带答案一、基础部分1.把用电器首尾依次相连起来的电路叫做电路。
这种电路中电流的路径有条。
2.串联电路的开关可控制（选填“整个”或“部分”）电路；开关的位置对它在电路中的作用（选填“有”或“没有”）影响。
3.串联电路中，各用电器（选填“互相”或“互不”）影响。
如果两个小灯泡串联在电路中，其中一个发生短路，另一个小灯泡会（选填“熄灭”或“仍发光”）。
4.把用电器并列地连接起来的电路叫做电路。
这种电路中两个用电器的那部分电路叫做干路;单独使用的那部分电路叫做。
5.在并联电路中，干路开关控制用电器,支路开关只能控制其所在的用电器。
6.在并联电路中，各支路的用电器（选填“互相”或“互不”）影响,若其中一个断开,其他支路的用电器（选填“能”或“不能”）工作。
7.学习串联和并联后,小华发现家里的用电器都是连接的,而电灯和开关是连接的。
他还发现有些插线板上有指示灯,平时能显示插线板是否通电,但如果指示灯损坏以后,开关闭合时插孔也能供电,说明指示灯与插孔是连接的。
8.如图所示,在桌面上有两只小灯泡和一个开关,它们的连接电路在真面下,无法看到。
要想知道这两只小灯泡是串联还是并联,以下判断正确的是( )A.闭合开关后,再断开,若开关同时控制两只灯,则两灯串联B.闭合开关后,再拧下一灯泡,若另一灯仍亮着,则两灯并联C.闭合开关后,再用导线与一灯并联,若另一灯仍亮着,则两灯并联D.拧下一灯泡,再闭合开关后,若另一灯不亮,则两灯并联二、巩固提升9.关于生活中的一些电路,下列判断正确的是( )A.国庆节的夜晚,装饰高大建筑物的成千上万只灯泡都是串联的B.街道的路灯同时亮,同时灭,它们是串联的C.台为用来调节灯泡亮度的开关和灯泡是并联的D.教室内用一个开关同时控制的三盖灯是并联的10.给某型号电烤箱设定好工作时间和温度,即闭合定时开关S1和温控开关S2,再闭合启动开关S,电烤箱开始工作。
人教版九年级物理全一册15.3《串联和并联》测试题(含答案)
人教版九年级物理全一册15.3《串联和并联》测试题（含答案）一、单选题1．小虎发现教室内的电灯开关可以同时控制三盏灯的亮与灭，则这三盏灯（）A．一定是串联的B．并联或串联都可能C．一定是并联的D．可能是两盏灯串联后和另一盏并联2．下列电路图正确的是（）A．B．C．D．3．下列说法中，正确的是（）A．电荷定向移动的方向规定为电流方向B．串联电路中，开关的位置改变，其控制作用也改变C．在电路中，电源外部电流沿着“电源正极→用电器→电源负极”的方向流动D．电路中开关一断开，所有电灯都不亮，则这些电灯一定是串联的4．下列四个电路中，闭合开关后三个灯泡属于并联的电路是（）A．B．C．D．5．公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是A．B．C．D．6．一般学校的每个教室里有九盏日光灯，由3个开关控制，即一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是（）A．有些灯串联，有些灯并联B．每三盏灯串联后再并联在电路中C．9盏灯全部是并联D．每三盏灯并联后再串联在电路中7．疫情防控期间，我校校门口新增人脸识别测温系统。
若体温测量值在正常范围内，则控制电路开关S1会闭合，若人脸识别再通过，则会闭合开关S2。
只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。
下列设计合理的是（）A．B．C．D．8．如果想让一个开关同时控制两盏电灯，则这两盏电灯（）A．一定串联B．一定并联C．串联、并联均可D．串联、并联都不行9．如图所示，灯L1与灯L2的规格相同，下列说法正确的是（）A．S闭合后，灯L2将发生短路，L1会发光B．要使小灯泡L1、L2串联，可去掉导线bC．只改动一根导线，此电路不可能变为灯L1、L2并联D．去掉导线b，在BD间接一个开关S1，S1只能控制L110．如图所示的部分电路中，a、b、c、d是四个接线柱，以下对电路的描述正确的是（）A．只连接bc时，只有L2发光B．只连接ad时，只有L1发光C．同时连接ac、bd时，两个灯泡并联D．不能连接cd，因为这时电源中没有电流二、填空题11．串联电路和并联电路都是最基本的电路。
初三物理《串并联电路》练习题含答案
串并联练习题一、单选题.当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车.下列电路能实现上述目标的是A. B.C. D.2. 如图所示的各电路中,属于三盏灯并联的是( )A. B.C. D.3. 某同学用一个电源、一个开关和若干导线,将两个相同的灯泡连接起来,检查无误后,闭合开关。
下列说法正确的是( )A. 如果两个灯泡都亮,这两个灯泡一定是串联的B. 如果两个灯泡都亮,这两个灯泡一定是并联的C. 如果只有一个灯泡亮,这两个灯泡一定是串联的D. 如果只有一个灯泡亮,这两个灯泡一定是并联的4. 小聪家里有一台透明门的电冰箱,当他打开冰箱门时,冰箱内的灯就亮;当他关闭冰箱门时,冰箱内的灯就熄灭,但压缩机依然工作,小聪断定冰箱门上有一个开关S,小聪下面的判断中正确的是 ( )第1页共5页A. 冰箱内的照明灯和压缩机串联B. 冰箱内的照明灯和压缩机并联,开关S在干路上C. 冰箱内的照明灯和压缩机并联,开关S和照明灯串联D. 冰箱内的照明灯和压缩机并联,开关S和压缩机串联5. 对于一个连接两个灯泡的闭合电路,下列说法中不正确的是( )A. 只要两灯泡同时亮同时灭,它们一定是串联的B. 在电源外部,电流是从电源的正极流向负极的C. 电源是提供电能的装置D. 灯泡是消耗电能的装置6. [2016·无锡中考]下面是小强同学对身边的一些电路工作情况进行观察分析后作出的判断,其中不正确的是 ( )A. 电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯有时同时工作,有时单独工作,它们是并联的B. 马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的C. 厨房中的抽油烟机装有照明灯和电动机,它们有时同时工作,它们是并联的D. 一般家庭中都要安装几盏照明灯和其他电器,使用时互不影响,它们是并联的7. 如图所示,是由三个开关和两盏电灯组成的电路,下列说法错误的是 ( )A. S1,S3断开,S2闭合时,灯L1,L2为串联B. S2断开,S1,S3闭合时,灯L1,L2为并联C. S1,S2闭合,S3断开,只有灯L2发光D. S1,S2,S3均闭合时,灯L1,L2都能发光8. 如图所示的电路图,属于两盏灯串联的是 ( )A. B. C. D.9. 为方便黑夜开灯,可安装带指示灯的开关,它由开关S和电阻很大的指示灯L1构成。
初中物理人教版九年级上学期15.3 串联和并联(含答案)
初中物理人教版九年级上学期15.3 串联和并联一、串联和并联（共9题；共20分）1.如图所示的电路，要使两个小灯泡L1，L2串联，应（）A. 断开开关S1，S2，闭合开关S3B. 断开开关S1，S3，闭合开关S2C. 断开开关S1，闭合开关S2，S3D. 断开开关S2，闭合开关S1，S32.如图，用导线连接使灯L1和L2组成并联电路的正确方法是（）A. 分别连接A，B和C，EB. 分别连接A，B和D，EC. 分别连接A，C和B，ED. 分别连接A，C和C，E3.关于串联和并联电路，下列说法正确的是（）A. 两灯串联在电路中，闭合开关，离电源正极最近的灯泡先亮B. 马路上的路灯总是同时亮同时灭，一定是串联C. 教室里的电灯都是并联的D. 两个用电器中的电流相等，它们一定是串联4.如图所示，电路中的两个小灯泡是________（填“串联”或“并联”）；若灯泡L1的灯丝断了后，再闭合开关S，灯泡L2将________（填“发光”或“不发光”）。
5.如图所示的甲、乙两个实物电路中，两个小灯泡的接法（）A. 甲是串联B. 乙是串联C. 甲、乙都是串联D. 甲、乙都是并联6.下列电路图中，开关s闭合后，两个电阻并联的是（）A. B.C. D.7.如图所示电路中，只闭合S1、S2时，灯L1、L2是________，只闭合S3时，灯L1、L2是________．(填“串联”或“并联”)。
8.如图所示，若是让L1、L2串联，应闭合开关________，断开开关________：如果闭合开关S1、S3，断开S2，则灯________亮。
9.如图所示电路，如果闭合开关S1、S2，断开开关S3，则灯L1、L2是________联；如果断开开关S1、S2，闭合开关S3，则灯L1、L2是________联；同时闭合开关S1和S3，造成的后果是________。
二、生活中的电路（共8题；共16分）10.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
初中物理串联电路与并联电路练习题及详细解析
串联电路与并联电路练习题及详细解析【典型例题】类型一、串联电路与并联电路1. （2015•桂林中考）在如图所示的电路中，闭合开关S，小灯泡L1、L2并联的是（）【思路点拨】两灯泡首尾相连在电源两端是串联，如果并联，即让灯泡的两端分别连在一起，结合电路图选择合适的开关组合，组成题目要求的灯泡连接方式。
【答案】A【解析】A、图中闭合开关S，小灯泡L1、L2并列连接，为并联电路，符合题意；BCD、图中闭合开关S，电流只有一条路径，为串联电路，只是改变了开关的连接位置，不影响电路的性质，不合题意。
【总结升华】解决此题的关键是理解串、并联电路的特点，会连接简单的串并联电路。
举一反三：【变式】如图的电路中，（l）当开关S1、S2都断开时，三盏灯的接法是＿＿＿＿＿；（2）当开关S1、S2闭合时，三盏灯的接法是＿＿＿＿；（3）当S1闭合、S2断开时，电灯＿＿＿＿＿发光。
【答案】串联，并联，L3类型二、设计电路2.（2015•通辽中考）汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好。
四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）【思路点拨】四个车门中任意一个车门（相当于开关）没关好，该指示灯会发光，说明只要一个开关断开，灯泡就发光，所有开关闭合，灯泡不发光．对各选项逐一分析。
【答案】D【解析】开关没闭合灯就亮，显然开关与灯是并联的，且四个开关中任意一个未闭合指示灯会发光，故四个开关要串联．A、由电路图可知，几个开关是并联的，当开关都闭合时，即车门都关好，灯泡也会发光，故A不符合要求；B、由电路图可知，几个开关是串联的，当有一个开关断开时，即有车门没关闭，灯泡不亮，所以与题意要求相反，故B不符合题意；C、由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，电源会被短路，故C不符合要求；D、由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，灯泡不会发光，故D符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初三物理串联电路和并联电路练习及答案
文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]

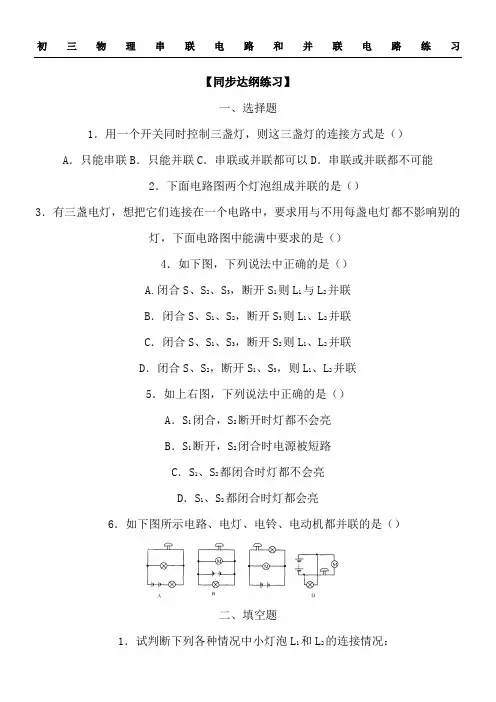

初三物理串联电路和并联电路练习
【同步达纲练习】 一、选择题
1．用一个开关同时控制三盏灯，则这三盏灯的连接方式是（）
A ．只能串联
B ．只能并联
C ．串联或并联都可以
D ．串联或并联都不可能
2．下面电路图两个灯泡组成并联的是（）
3．有三盏电灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的
灯，下面电路图中能满中要求的是（）
4．如下图，下列说法中正确的是（） A.闭合S 、S 2、S 3，断开S 1则L 1与L 2并联 B ．闭合S 、S 1、S 2，断开S 3则L 1、L 2并联 C ．闭合S 、S 1、S 3，断开S 2则L 1、L 2并联 D ．闭合S 、S 2，断开S 1、S 3，则L 1、L 2并联 5．如上右图，下列说法中正确的是（） A ．S 1闭合，S 2断开时灯都不会亮 B ．S 1断开，S 2闭合时电源被短路 C ．S 1、S 2都闭合时灯都不会亮 D ．S 1、S 2都闭合时灯都会亮
6．如下图所示电路、电灯、电铃、电动机都并联的是（）
二、填空题
1．试判断下列各种情况中小灯泡L 1和L 2的连接情况： （l ）流过L 1的电流全部流经L 2；（2）拿掉灯L 1，灯L 2仍发光 （2）开关同时控制L 1、L 2；（4）开关S 断开时，灯L 1发光，L 2不亮 2．如下左图，当开关闭合时会发生现象，若要两灯串联，应去掉导线；若要两灯并联，应将导线改接到.
3．如下右图所示，当S 1、S 2都闭合时L 1、L 2、L 3是联；当S 1、S 2都断开时L 1、L 2、L 3是联，当S 1闭合，S 2断开时，L 1、L 2、L 3是. 三、作图题
1．把下左图中的各元件连成一个并联电路，用开关S 1控制L 1，开关S 2同时控制
两盏灯，请用笔画线代替导线连接电路.
2．将下中图中元件连接成电路图：要求L 1、L 2并联，开关S 仅控制L 2（不能移动元件的位置）
3．将下右图中的元件连成电路，要求打开和闭合任一开关时，电灯亮同时电铃响.
电灯、电铃要并联，元件位置不能移动.。
