张力辊辊径及张力设计公式
冷轧后处理机组张力辊设计计算
冷轧后处理机组张力辊设计计算谭刚;陈兵【摘要】从张力辊几何参数和材质确定、张力计算、传动功率计算、力矩校核等方面阐述后处理线张力辊设计计算,对后处理机组中获得精确的张力值以及张力变化规律,合理匹配张力值,提高产品质量和节能降耗有着重要意义.【期刊名称】《四川冶金》【年(卷),期】2010(032)002【总页数】4页(P30-32,6)【关键词】张力辊;后处理机组;设计计算;功率分配【作者】谭刚;陈兵【作者单位】中冶赛迪工程技术股份有限公司冷轧事业部,重庆,400013;中冶赛迪工程技术股份有限公司冷轧事业部,重庆,400013【正文语种】中文连续生产线的带钢必须在张力之下运行,张力的最基本作用是保证带钢的正常运行,使带钢尽可能沿着生产线的中心线运行,而不致因走偏而造成边部刮伤甚至断带;同时,纠偏辊也只有在张力足够的情况下才能起到纠偏作用[1]。
机组各段张力值的建立,是依靠在机组适当位置设置的夹送辊和张力辊实现的。
带钢包绕在张力辊上,在其包绕接触处(包角处)产生摩擦力,正是这个摩擦力,使出口张力与入口张力按某种规律变化,借此改变张力值,对整条机组实现张力控制,因此张力辊是后处理机组连续运行的重要设备组成单元[2]。
如何正确地获得精确的张力值及张力变化规律,更好的控制张力,使整个机组的张力得到合理的匹配,对提高产品质量,降低机组的能耗有着重要的意义,因此张力辊的设计对机组的正常连续运行显得尤为重要。
本文从张力辊几何参数和材质确定、张力计算、传动功率计算、力矩校核等方面阐述后处理线张力辊的设计计算。
张力辊几何参数和材质确定主要是辊径和辊身长度的确定以及表面材质的选定。
为了防止带钢产生永久变形,张力辊辊径确定以带钢包绕在张力辊上不产生塑性弯曲变形为原则,即是以带钢绕过张力辊的弯矩小于等于带钢弹性极限弯矩为准则计算辊径[2～7]。
由此,得出张力辊辊径计算公式:式中D(m)为张力辊辊径;E(MPa)为带钢弹性模量;hmax(m)为带钢最大厚度;σs(MPa)为带钢屈服极限。
张力辊辊径及张力设计公式
1张力辊直径计算原则：带钢缠绕在张力辊上不产生塑性弯曲变形，即按厚带材绕过张力辊的弯矩小于或等于带材的弹性极限弯矩计算辊径。
D：张力辊辊径。
h：钢板厚度。
E：带钢的弹性模量。
σs:带钢的屈服强度。
说明：1).由上述计算可以发现，带钢规格相同，屈服强度越高需要的辊径越小。
这正是带退火炉的热镀锌线入口张力辊径小，出口张力辊径大的原因。
2).带钢经过张力辊不产生塑性变形的要求是相对的，为了不使辊径过大，实际生产中允许部分厚规格产品产生塑性变形。
3).根据产品规格不同，热镀锌及酸洗冷轧生产线常用的张力辊辊径范围是500～1200mm。
4).在实际生产中，最大带钢厚度为1.2mm的镀锌线，张力辊辊径通常选取为550～650mm；拉矫机张力辊径650～700mm；最大带钢厚度为1.5mm的镀锌线，张力辊辊径通常选取为600～700mm；拉矫机张力辊径800mm；最大带钢厚度为2.0mm的镀锌线，张力辊辊径通常选取为800～1000mm；拉矫机张力辊径1000～1200mm；5).根据我公司的现有设计，张力辊辊径选取系列为：560mm；650mm；800mm；900mm；1000mm；1200mm。
6).辊身长度依据带钢的宽度选取，通常是带宽加200～300mm，常用的宽度系列是1000mm；1300mm；1500mm。
2张力辊允许产生的张力说明带钢经过张力辊后，张力值可以得到放大，放大的量取决于张力辊的结构、辊面材质、传动功率等，μ：带钢与张力辊之间的摩擦系数；采用钢辊时取0.1～0.15；采用衬胶辊时取0.18～0.25；带钢表面有油时，摩擦系数降低。
α：带钢在张力辊上的包角。
图一张力辊1#辊包角为180+61度=241度=4.2弧度。
计算时取0.9的利用系数。
λ：张力辊传动带钢，保证带钢不打滑可能产生的张力放大倍数。
这是可能产生的放大倍数，张力辊实际放大能力取决于传动功率，但是传动能力超过此范围也没有意义。
冶金炉辊辊径及张力设计公式
1张力辊直径计算原则：带钢缠绕在张力辊上不产生塑性弯曲变形，即按厚带材绕过张力辊的弯矩小于或等于带材的弹性极限弯矩计算辊径。
D：张力辊辊径。
h：钢板厚度。
E：带钢的弹性模量。
σs:带钢的屈服强度。
说明：1).由上述计算可以发现，带钢规格相同，屈服强度越高需要的辊径越小。
这正是带退火炉的热镀锌线入口张力辊径小，出口张力辊径大的原因。
2).带钢经过张力辊不产生塑性变形的要求是相对的，为了不使辊径过大，实际生产中允许部分厚规格产品产生塑性变形。
3).根据产品规格不同，热镀锌及酸洗冷轧生产线常用的张力辊辊径范围是500～1200mm。
4).在实际生产中，最大带钢厚度为1.2mm的镀锌线，张力辊辊径通常选取为550～650mm；拉矫机张力辊径650～700mm；最大带钢厚度为1.5mm的镀锌线，张力辊辊径通常选取为600～700mm；拉矫机张力辊径800mm；最大带钢厚度为2.0mm的镀锌线，张力辊辊径通常选取为800～1000mm；拉矫机张力辊径1000～1200mm；5).根据我公司的现有设计，张力辊辊径选取系列为：560mm；650mm；800mm；900mm；1000mm；1200mm。
6).辊身长度依据带钢的宽度选取，通常是带宽加200～300mm，常用的宽度系列是1000mm；1300mm；1500mm。
2张力辊允许产生的张力说明带钢经过张力辊后，张力值可以得到放大，放大的量取决于张力辊的结构、辊面材质、传动功率等，μ：带钢与张力辊之间的摩擦系数；采用钢辊时取0.1～0.15；采用衬胶辊时取0.18～0.25；带钢表面有油时，摩擦系数降低。
α：带钢在张力辊上的包角。
图一张力辊1#辊包角为180+61度=241度=4.2弧度。
计算时取0.9的利用系数。
λ：张力辊传动带钢，保证带钢不打滑可能产生的张力放大倍数。
这是可能产生的放大倍数，张力辊实际放大能力取决于传动功率，但是传动能力超过此范围也没有意义。
机组张力表及张力计算
机组张力表及张力计算二、1#张力辊计算计算条件：1#张力辊处于发电状态，辊子直径Φ790，辊子包角α=4.09弧度，总包角8.18。
欧拉公式：T 1=T 2 e -f α，T 2=T 3 e -f α。
T 1---1#辊与开卷机之间的张力，max=1.0*0.5*1000=500kgf T 2---1#辊与2#辊之间的张力T 3---2#辊与活套入口之间的张力，max=2.0*0.5*1000=1000kgf f----带钢与辊子之间的摩擦系数，辊面为聚氨酯，取f=0.28 张力辊的临界张力放大倍数：T 30/T 10= e 2f α= e 2*0.28*4.09=9.9，大于实际张力 放大倍数，张力辊满足要求。
张力辊的张力差：T3-T1=1000-500=500kgf则总的传动负载转矩为：M=500*0.79/2=197.5kgf.m选择马达转速n N =1500rpm ，则减速机传动比i=17，效率约0.9。
总的马达功率：P=197.5*1500/(975*17*0.9)=19.9kw 。
一般可根据包角的比例分配每根辊子的传动功率，均匀分担负载，故可选择2台11KW 的马达。
故原选择的马达型号：YVP160M-4，11kwYVP160L-4，15kw 满足要求。
1T 3三、活套出口张力计算计算条件：入口单位张力 2.0kg/mm2，活套辊13根（Φ370，调心辊子轴承23220C/W33---140mm，辊子重量295kg），纠偏辊2根（Φ400，调心辊子轴承22218C/W33---125，辊子重量409kg），转向辊1根（Φ400，调心辊子轴承23222C/W33---155mm，辊子重量362kg）。
滚子轴承的滚动摩擦因数μk=0.07*2=0.14cm辊子轴承摩擦阻力矩计算：M=N*μk *(d+D)/2d1N----辊子轴承的正压力，N=2T+G（-G），T 为带钢张力d----轴承内径D----轴承外径d1----滚子直径G----辊子重量产生的附加张力：T f=2M/D0D0----辊子直径对于0.5*1000规格的带钢，活套入口的带钢张力T0=2*0.5*1000=1000kg，活套其余各层的带钢张力分别为T1、T2、T3、….、T13。

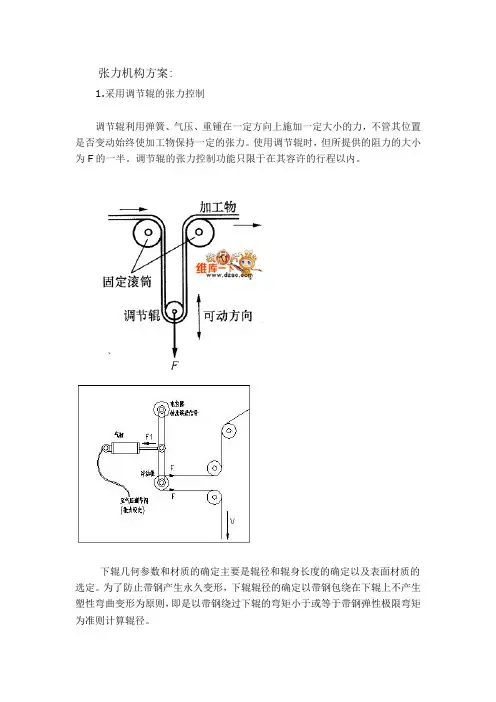

张力机构
张力机构方案:1.采用调节辊的张力控制调节辊利用弹簧、气压、重锺在一定方向上施加一定大小的力，不管其位置是否变动始终使加工物保持一定的张力。
使用调节辊时，但所提供的阻力的大小为F的一半。
调节辊的张力控制功能只限于在其容许的行程以内。
下辊几何参数和材质的确定主要是辊径和辊身长度的确定以及表面材质的选定。
为了防止带钢产生永久变形，下辊辊径的确定以带钢包绕在下辊上不产生塑性弯曲变形为原则，即是以带钢绕过下辊的弯矩小于或等于带钢弹性极限弯矩为准则计算辊径。
由此得出下辊辊径计算公式：max1sEh D σ≥式中，D 为下辊辊径，单位m ；E 为带钢弹性模量，MPa ；max h 为带钢最大厚度，m ；s σ为带钢屈服极限，MPa 。
，下辊辊径取决于带钢的弹性模量、屈服极限和最大厚度。
但实际中并不是辊径越大越好，下辊装置辊径的大小对设备成本有很大影响因为所要求的输出转矩直接随辊子尺寸的增大而增加其附属机构的成本也随之增加。
设计时应根据产品方案综合考虑各种因素选择合适的辊径。
查材料手册得E ＝10GPa ，s σ＝60MPa ，≈≥-MpaGpa D 6010*1*103167mm则圆整后取D 1=200mm 。
辊身长度根据带宽L 1 =300mm 定,则取L 1＝400mm 。
2.三辊张力机构由一个上张力辊及两个下张力辊组成,上辊由带机械同步的液压缸驱动升降,在穿带时上辊升起,穿带完成后,上辊压下。
装置示意图如下：张力大小的影响因素：1．带的厚度H越大，张力T就越大，并且，H越大，T的增幅就越大。
2．主要控制因素为上辊的压下量，但在压下量达到一定程度后，其张力的增量趋近于缓慢。
3．缩小下张力辊辊距有利于提高三辊张力装置的增张能力。
4．张力辊直径大小对增张效果的影响不明显，其直径大小确定以强度为主。
张力辊的选择：无论何种形式的张力辊、挟送辊和测量辊均是利用磨擦力来产生张力和挟送力的，一但磨擦力不足，不但无法产生足够且稳定的张力和挟送力，并且会打滑造成卷材的严重刮伤。
二次冷轧机组张力辊设计计算
式中
D 为张力辊辊径 ( m m) ; E 为带钢弹性模量
s
引
言
二次冷轧时 , 带钢不仅受到轧辊的轧制压力, 而
( M Pa) ; hm ax 为带钢最大厚度 ( m m) ; 极限 ( M Pa) 。
为带钢屈服
辊身尺寸依据带钢的宽度选取 , 通常是带宽加 200~ 300 mm 。 张力辊辊面一般衬有聚氨酯, 以增加辊子与带 钢之间的摩擦力, 并避免带钢表面的擦伤、 印痕等。
图2 带压辊的张力辊工作状态
计算 T 2 时, 应考虑 离心拉 力 T L 及 弹塑拉 力 T d ; 计算传动力矩时, 考虑离心拉力 T L 及弹塑拉力 T d , 根据实际包角的大小, 按图 1 中 C 、 D 两点处的 张力差来进行计算。当张力辊处于电动机工作状态 时, 按式( 6) 计算 T 2 及传动力矩 ; 当张力辊处于发 电机工作状态时 , 按式( 7) 计算及传动力矩。 T1 - T d- TL T2 = - T dM = e ! ( T 2 + T d - T L ) ( e ! - 1) D 2 D 2 ( 6)
2
带钢厚度 ( mm) ; v 为带钢速度( m/ s) 。 由于带钢具有一定的刚性 , 在张力辊入口和出 口端不能完全紧贴在辊子上, 而会产生弹塑变形, 使 得实际包角 !小于理论包角 ( 如图 1 所示。实际 计算时, 可取 != ( 0. 8~ 0. 9) 。一般地 , 带钢越厚 , !值越小。 ) ; 且弹塑变形会产生拉力 T d Td = 式中 h1 = ( 1. 1~ 1. 2 ) D E ( 5) b s ( 3 h2 - h 2 1) 6D ( 4)
4
设计计算实例
定 D = 610 mm; 确定辊身长度 l = b + 250= 1 300 # # mm ; 1 辊、 2 辊辊径相同 , 辊速相同 , 离心拉力及弹 塑拉力相同; 辊身表面均衬聚氨酯。 n = v = 782. 7 r/ min !D 按式 ( 3) 、 ( 4) 分别计算得 : T L = 8 bhv 2 = 5 250 b 2 1. 2D = N; T d = ( 3h 2 - h 2 1 ) = 152 N ( h1 = 6D E 1. 22 mm) ; 根据辊位置关系, 确定 1# 辊包角 1 = 215 ∃, 2# 辊包角 2 = 170∃。 对于 1 # 辊: T 1 = 24 480 N, 按式 ( 7) 计算得 T = 35 468 N , M 1 = 4 860 Nm; 对于 2# 辊: 1# 辊的出口张力 T 作为 2# 辊的入 口张力, 按式 ( 7) 计算得 T 2 = 48 974 N, M 2 = 5 558 Nm 。 根据以上计算 , S 辊输出张力为 48 974 N, 大于 设计要求值 45 050 N 。实际使用过程中, 由于张力 辊辊面磨光, 值降低, 使得出口张力值比上述计算 值低。所以认为 S 辊的设计符合要求。 按式 ( 12) 计算得 N 1 = 398 kW, N 2 = 455 kW 。 若设计带压辊的 S 辊 , 还需按式 ( 9) 或式 ( 11) 计算确定压力 P 值。
拉弯矫张力辊的设计计算
拉弯矫直机组设计中张力辊主要参数的计算符可惠（中色科技股份有限公司，河南洛阳471039）[摘要]：本文介绍了拉弯矫直机组的工作原理，张力辊组在拉弯矫直机中的作用及张力辊组基本参数的计算。
[关键词]：张力辊、放大系数、功率、延伸率近年来，随着轧制技术的快速发展，薄带材的平直度已经有了较大改善。
然而，随着用户对板带材平直度的要求更加严格，矫直设备的需求也有了跨越式的发展，其中拉弯矫直设备是提升薄带材板型质量的重要设备之一，它是通过使带材产生一定的延伸量来消除带材波浪、获得良好板型。
拉弯矫直的工作原理：拉弯矫直机是综合了连续张力矫直机和辊式矫直机的特点，使带材在拉伸和弯曲的作用下，连续多次正反弯曲，在大变形矫正下，逐步产生塑性延伸并释放板材内应力，以消除板带材在冷加工时产生的波形、翘曲、侧弯和潜在的板型不良等缺陷，使厚度薄、材料硬的薄带材达到板型平整，满足高端用户的需求。
张力辊组是拉弯矫直机组中的重要设备，拉弯矫直所需的张力主要是靠张力辊组之间张力递增来实现；入口张力辊组最后一个辊和出口张力辊组第一个辊的速度差产生必要的延伸率。
张力递增倍数与带材和张力辊之间的包角、摩擦系数有关。
摩擦系数在实际运行当中也有许多变数，由于包胶辊在使用一段时间后辊面会被磨光，因此辊面与带材之间的摩擦系数会急剧下降，导致系统无法正常工作。
所以，在设计张力辊时既要满足张力要求又要防止张力辊组与带材打滑现象的发生。
下面我们以无锡某厂700mm不锈钢拉弯矫直机组张力辊的参数选择加以说明。
1 张力辊辊径张力辊组设计的基本要求是既要满足张力需要又要防止张力辊组与带材打滑现象的发生，带材包绕在张力辊上，在其包绕接触处产生摩擦力，正是这个摩擦力，使出口张力与入口张力按某种规律变化，借此改变张力值，对机组实现张力控制。
带材材质：不锈钢带材的屈服极限：σs=205~510N/mm²带材的弹性模量；E=206GPa带材厚度：h= 0.08~0.6mm带材宽度b≤550mm机组速度v：0—100—150 m/minT=30k N最大开卷张力：b最大卷取张力： c T =35 kN最大拉伸张力： n T =200kN下面以入口张力辊组为例，进行主要主要参数的计算。
铝带精整机组张力辊力能参数计算
Ｆｉｇ．１ Ａｒｒａｇｅｍｅｎｔ ｄｉａｇｒａｍ ｏｆ ｔｅｎｓｉｏｎ ｒｏｌｌ
图中，ｏ【１ ２ ｄ２ ２仪３＝Ｃｔ４≈２４０。。 事实上，由于带材具有一定的刚性，不是完全的 弹性柔软体。因此，带钢不可能完全贴附在辊面上，
所以实际包角仅要小于理论包角０【。。一般来说，仅与 ｄ。的关系为Ｏｒ．＝（０．８～０．９）Ｏｒ．。。．
在每个辊组内部各个辊子之间是采用多级传动齿轮 联接的，没有差动补偿装置，所以会产生扭矩分配不 均的现象，同时各个辊子位置的布置受传动齿轮系的 限制，对各辊子的精度要求较高，机械设备也较复杂。
本设计方案采用的张力辊传动方式是电机单独 传动。
由于带材在每根张力辊上的包角相等，所以每根 张力辊的张力放大系数ｅ”：
ｅ““＝ｅｏ，２１‘２１５。”。÷１８０’＝２．１９９
考虑到实际生产过程中，辊面粗糙度及机组运行 速度对带材与辊面间摩擦系数的影响，本设计中取张 力放大系数ｅ炉＝２。
根据欧拉公式：
ＴＩ＝Ｔ人ｅ““＝１２ Ｘ ２＝２４ ｋＮ
１号张力辊的传动力矩：
Ｍｌ：（Ｔ１一Ｔ人）ｉＤ：（２４—１２）罕：５．４Ｊ｜｝Ⅳ．ｍ
Ｄ：—Ｅｈ—ｍａｘ
盯ｓ
将已知参数输入上式，可得张力辊辊径Ｄ
Ｄ：～Ｅｈｍｏ，：驾ＱＱＱ兰！：三：３００～１３１２。．…５。ｍ‘ｍ
盯。
（８０～３５０）
根据实际生产经验，最终确定张力辊辊径Ｄ
＝９００ｍｍ。
由上式可知，张力辊辊径的大小取决于被处理带
材的特性和最大厚度；同时，应结合实际生产经验，来
确定合理的张力辊辊径。
依次类推，可计算出驱动２号张力辊、３号张力
辊、４号张力辊所需的电机功率。
２ 结束语
①该张力辊组投产４年多一直运转良好。实践 证明该计算方法是正确的；
张力辊设计说明书
摘要钢铁工业是国民经济的基础产业，在我国经济的发展中一直处在主要地位，我国钢铁工业的发展长期以来都得到国家的重视，我国钢铁工业发展迅速，形成了完整的成熟的工业体系。
板带材是钢铁产业中的一类重要产品，早已成为国家基建和人民生活中常用的重要物资。
伴随着中国工业化和经济建设的进一步深入，对板带材等钢铁产品的需求也愈加强劲。
随着科学技术的发展，板带材生产目前大部分采用连续化成卷生产。
在带钢生产过程中，张力辊(Tension Roll)作为重要组成部分，在板带材生产线上的作用至关重要。
该设备在连续退火机组中使用非常广泛。
张力辊装置就是用于在连续带材生产线上实现张力调节的一种设备。
采用张力辊装置来实现张力调节是一项新技术。
其原理为：带钢包绕在张力辊上，在其包绕接触处(即包角处)产生摩擦力，以此使出口张力与入口张力按某种规律变化，借此改变张力值，对机组实现张力控制。
在查阅了大量相关资料和对连退机组及其张力辊相关设备进行了系统的了解下，本文中以机械动力学、机械原理、机械设计和材料力学等知识作为理论基础，从经济、可靠、实用的角度出发，对张力辊和压辊的结构、传动系统以及压下装置进行了细致的设计，并对各部分的重点零部件进行了强度校核。
关键词：张力辊；钢铁；板带材AbstractIron and steel industry is a foundation industry of economy, it acts as a very important role during the development of our country. By the lasting support and guidance of the government, our iron and steel industry develops quickly, a mature industry system has been built up.Board strips is an important class of product in steel industry and had become a common material in the national’s infrastructure and the People's Daily life. Along with the futher development of industrialization and economy construction in China, our country has a strong demand of iron and steel, such as Board strips.With the development of science and technology, now most of the production of board strips use the method of continuously volume production. In the production process, the Tension roller as an important part in the production process of strip, act as an important role in the board strips production line. And the equipment has come to widespread used in the continuous annealing unit is very extensive.Tension roller device is used in cont as a kind of equipment to realize tension adjustment. And adopt tension roller to realize tension adjust is a new technology. The principle is: Strip bag around tension roller, and at the contact point (namely Angle place) produces friction, so as to make the export tension and entry tension change according to some law ,and the the tension value will change. Then realized the tension control of the whole unit.In a lot of relevant information and access to Continuous Annealing Line and it’s tension roller related equipment, This paper take the knowledge of mechanical dynamics, mechanical principle, mechanical design and material mechanics as it’s oretical basis, from the economical, reliable and practical point of view, From the angle of economic, reliable and practical. Take a meticulous design to structure of the tension roller and pressure roller, transmission system and pressing device. And take the key elements of all part into stress test. Key words: Tension Roll；Steel；Steel and Strip目录1 前言 (1)1.1 我国钢铁生产的现状 (1)1.2 连续退火技术的工艺及发展 (1)1.3 板带材的特点 (2)1.3.1 板带产品的外形、使用特点 (2)1.3.2 板带产品分类及技术要求 (2)1.3.3 板带产品的生产特点 (4)1.3.4 张力辊在板带材生产中的作用 (4)2 张力辊的设计和研究 (4)2.1 设计参数 (4)2.2 张力辊的设计计算 (5)2.2.1 辊子的布置方案设计 (5)2.2.2 张力的计算 (5)2.2.3 下辊的几何参数及材质选用 (6)2.2.4 下辊结构设计 (7)2.3 上辊的设计计算 (7)2.3.1 上辊的几何参数及材质选用 (7)2.3.2 上辊的结构设计 (8)2.3.3 压下系统的设计计算 (8)3 传动系统的设计 (11)3.1 电动机的选择 (11)3.1.1 定性选电机 (11)3.1.2 下辊转速的计算 (12)3.1.3 下辊所需功率计算 (12)3.2 减速器的选择 (12)3.3 联轴器的选择 (13)3.3.1 联轴器的分类 (13)3.3.2 联轴器的选择 (13)3.4 轴承的选择 (13)3.4.1 下辊卷筒轴承的选择 (13)3.4.2 上辊轴承的选择 (15)3.5 键的选择 (15)4 机架的设计 (16)4.1 辊子机架的设计 (16)4.2 传动系统机架的设计 (16)5 主要零部件的强度校核 (16)5.1 轴的强度校核 (16)5.1.1 上辊轴的校核 (16)5.1.2 下辊轴的校核 (19)5.2 轴承的寿命计算 (21)5.2.1 上辊轴承寿命计算 (22)5.2.2 下辊轴承寿命计算 (22)5.3 键的强度校核 (22)6 润滑 (24)6.1 润滑剂的种类 (24)6.2 润滑方式的选择 (24)6.3 润滑方式的选择确定 (24)6.3.1 齿轮减速器的润滑方式 (24)6.3.2 轴承的润滑方式 (25)结束语 (25)参考文献 (26)致谢 (27)1 前言钢铁材料良好的综合性能和易于循环利用等特点，至今仍是人类社会发展所需的不可替代的材料。
张力辊电机功率计算
电机功率计算13#热张辊电机功率计算主要技术参数：1.带钢厚度: 1.0～2.2mm2.带钢宽度:1000～1250mm3.机组最大速度:130m/min4.入口最大张力:1375kg5.出口最大张力：2750kg6.辊子直径：φ1100mm计算：1号辊包角α1=3.072弧度2号辊包角α2=3.316弧度3号辊包角α3=2.845弧度总包角α=α1+α2+α3=3.072+3.316+2.845=9.232弧度T2=eμ*αT1μ=lnT2/T1/α=ln2750/1375/9.232=0.0751号辊出口最大张力：T/＝T1eμ*α1＝1375×e0.075×3.072＝1731Kg2号辊出口最大张力：T//＝T/eμ*α2＝1731×e0.075×3.316＝2219.8Kg3号辊出口最大张力：T2= T// eμ*α3=2219.8×e0.075×2.845=2748---2750 Kg考虑工艺速度93m/min时张力辊转速为93/π×1.1＝26.91转/分减速机速比为1500/26.91＝55.741号辊：传动所需扭矩＝（T/- T1）×D/2＝（1731-1375）×1.1/2＝195.8Kg.m电机所需功率＝M1n×1.2/975×0.8＝192.8×26.91×1.2/975×0.8＝8.073Kw2号辊：传动所需扭矩＝（T//- T/）×D/2＝（2219.8-1731）×1.1/2＝268.84Kg.m电机所需功率＝M1n×1.2/975×0.8＝268.84×26.91×1.2/975×0.8＝11.13Kw 3号辊：传动所需扭矩＝（T2- T//）×D/2＝（2750-2219.8）×1.1/2＝291.61Kg.m电机所需功率＝M1n×1.2/975×0.8＝291.61×26.91×1.2/975×0.8＝12Kw电机及减速机型号如下：1号辊：电机YTSP160M-4 11KW 1500r/min 上海南洋减速器Z.148-A160 速比54.24 弗兰德输出轴直径：φ100mm2号辊：电机YTSP160L-4 15KW 1500r/min 上海南洋减速器Z.148-A160 速比54.24 弗兰德输出轴直径：φ100mm3号辊：电机YTSP180L-4 22KW 1500r/min 上海南洋减速器D.168-A200 速比53.56 弗兰德输出轴直径：φ120mm。
轧钢等轧制力_张力等常用公式
四辊轧机轧制力经验公式：工作辊长度L(mm)*系数A(一般取值1.4～1.48)，得出的值单位为吨（t）
绝对压下量＝入口厚度H－出口厚度h
绝对宽展量＝出口宽度b－入口宽度B
绝对延伸量＝出口长度l-入口长度L
计算带钢轧完后的总长：入口厚度除以轧完的厚度乘以入口长度
延伸系数=入口长度/出口长度
压下系数=入口厚度/出口厚度
如果对于碳钢，张力=(0.18+0.01*n)*弯形抗力，n为道次数。
1450轧机轧制力控制在1吨/mm钢板以内，800轧机控制在0.60吨/mm钢板以内。
取张力T=k×σs×b×h
式中：k为张力系数板厚为0.3~1mm时k＝0.5~0.8
板厚为1~2mm时k＝0.2~0.5
板厚为2~4mm时k＝0.1~0.2
σs为屈服强度
b为板宽
h为板厚
卷取张力T=k×σs×b×h
式中：k为张力系数板厚为0.3~1mm时k＝0.5~0.8
板厚为1~2mm时k＝0.2~0.5
板厚为2~4mm时k＝0.1~0.2
如果对于碳钢，张力=(0.18+0.01*n)*弯形抗力，n为道次数。
1450轧机轧制力控制在1吨/mm钢板以内，800轧机控制在0.60吨/mm钢板以内。
《轧钢机械》一书中有具体计算和选择方法
多辊轧机主要业绩。
张力辊辊径及张力设计公式
张力辊辊径及张力设计公式
1.张力辊辊径设计公式
-张力的大小和变化情况：根据张力的大小和变化情况，确定轴承承受的力的大小和方向。
-轴承承受力的情况：根据轴承的承受力情况，确定轴承的尺寸和材质，以满足力学要求。
-轴承辊的尺寸：根据轴承的尺寸确定张力辊的尺寸和辊径。
根据以上因素，可以得出张力辊辊径设计公式：
其中，张力是系统中的张力大小，力臂是轴承承受力的力臂长度。
张力的设计公式是根据张力控制系统的需求和系统参数进行推导的。
在设计时，需要考虑以下几个主要因素：
-材料的强度和刚度：根据材料的强度和刚度，确定系统的最大张力和最小张力。
-系统的动态响应：根据系统的动态响应要求，确定系统的张力变化范围和变化速度。
-系统的稳定性：根据系统的稳定性要求，确定系统的张力波动范围和稳定性指标。
根据以上因素，可以得出张力设计公式：
张力=k*力
其中，k是系统的张力系数，力是系统中的作用力大小。
综上所述，张力辊辊径及张力设计公式是在张力控制系统中用于计算和确定轴承辊径和张力的重要参数。
根据实际应用需求和力学原理，可以通过上述设计公式来计算和确定合适的轴承辊径和张力，以满足系统的力学要求和动态稳定性。
在实际设计中，还需要考虑其他因素的影响，如材料的选择、摩擦力的影响等，以保证系统的工作效果和安全性。
拉弯矫张力辊计算
1张力辊直径计算原则：带钢缠绕在张力辊上不产生塑性弯曲变形，即按厚带材绕过张力辊的弯矩小于或等于带材的弹性极限弯矩计算辊径。
计算公式D：径。
h：钢板厚度。
E：带钢的弹性模量。
σs:带钢的屈服强度。
说明：1).由上述计算可以发现，带钢规格相同，屈服强度越高需要的辊径越小。
这正是带退火炉的热镀锌线入口张力辊径小，出口张力辊径大的原因。
2).带钢经过张力辊不产生塑性变形的要求是相对的，为了不使辊径过大，实际生产中允许部分厚规格产品产生塑性变形。
3).根据产品规格不同，热镀锌及酸洗冷轧生产线常用的张力辊辊径范围是500～1200mm。
4).在实际生产中，最大带钢厚度为1.2mm的镀锌线，张力辊辊径通常选取为550～650mm；拉矫机张力辊径650～700mm；最大带钢厚度为1.5mm的镀锌线，张力辊辊径通常选取为600～700mm；拉矫机张力辊径800mm；最大带钢厚度为2.0mm的镀锌线，张力辊辊径通常选取为800～1000mm；拉矫机张力辊径1000～1200mm；5).根据我公司的现有设计，张力辊辊径选取系列为：560mm；650mm；800mm；900mm；1000mm；1200mm。
6).辊身长度依据带钢的宽度选取，通常是带宽加200～300mm，常用的宽度系列是1000mm；1300mm；1500mm。
2张力辊允许产生的张力说明带钢经过张力辊后，张力值可以得到放大，放大的量取决于张力辊的结构、辊面材质、传动功率等，张力放大系数λ是张力辊的张力放大能力，是张力计算的重要参μ：带钢与张力辊之间的摩擦系数；采用钢辊时取0.1～0.15；采用衬胶辊时取0.18～0.25；带钢表面有油时，摩擦系数降低。
α：带钢在张力辊上的包角。
图一张力辊1#辊包角为180+61度=241度=4.2弧度。
计算时取0.9的利用系数。
λ：张力辊传动带钢，保证带钢不打滑可能产生的张力放大倍数。
这是可能产生的放大倍数，张力辊实际放大能力取决于传动功率，但是传动能力超过此范围也没有意义。
拉矫机设计原理
拉矫机设计原理文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-【关键词】拉拉伸弯曲矫直机张力延伸率1前言拉伸弯曲矫直机组（简称“拉矫机”）是为适应带材高要求的平直度需要发展起来的一种新型矫直设备，它综合了辊式矫直机和拉伸矫直机的优点，它的工作特点是在张力辊拉伸和弯曲辊连续交替反复弯曲的联合作用下使带材产生塑性延伸而获得板带矫直，它能消除带材的瓢曲、边缘浪形和镰刀弯等三元形状缺陷，明显提高了板形质量。
2拉矫机原理2.1辊式矫直的原理板材在辊式矫直机上矫直时，板材是在矫直辊的压力作用下发生纯弯曲弹塑性变形，其中性层即零应力轴线仍然是矩形截面的几何轴线。
2.2张力矫直的原理带材在连续张力机上矫直时，在张力辊的张力作用下，横截面产生均匀的拉伸应力，而获得均匀的塑性伸长。
2.3拉伸弯曲矫直的原理连续拉伸弯曲矫直机综合了连续张力矫直机与辊式矫直机的特点，其是在张力辊的拉伸和弯曲辊连续交替反复弯曲的联合作用下使带材产生塑性延伸而获得矫直的工艺过程。
矫直过程是使处于张力作用下的带材，经过弯曲辊剧烈弯曲时，带材由于弯曲应力和拉伸应力的联合作用产生弹塑性延伸变形，从而使三元形状缺陷得以消除，随后再经矫直辊将残余曲率矫平。
弯曲辊的作用使得带钢单面受到塑性延伸变形，并且造成整个横截面上的应力不均，根据这种变形原理，带张力的带钢至少要通过两个弯曲辊，进行整个板面均匀的延伸，再经过一个矫直辊，对残余应力进行重新分布均衡。
为了适应不同厚度带钢的矫直需要，要设置两组弯曲-矫直辊。
3拉矫机的结构拉矫机由张力辊组与拉伸弯曲机座组成，据不同的工艺要求和现场条件，这两组有多种形式。
3.1拉伸弯曲机座拉弯矫直机座使带材产生拉伸弯曲变形，由弯曲辊单元与矫直辊单元组成，弯曲辊由两个或多个小直径的弯曲辊，它使带材在张力作用下，经过剧烈的反复弯曲变形，导致带材产生塑性延伸，以达到工艺要求的延伸率。
两辊型张力辊组的张力模型分析
两辊型张力辊组的张力模型分析【摘要】张力辊组是板材轧制过程一种重要的生产设备，我们通过对张力辊组的控制来实现对板材的张力控制。
本文通过对张力辊组的结构、受力等方面的分析，总结出张力辊组在运行过程中的受力数学模型，为整个系统的力平衡模型提供了计算依据。
【关键词】张力辊组；张力；数学模型一、张力和张力控制的含义在板材轧制的过程中我们经常会提到一个词——张力，那么张力到底是什么呢？下面我们用一幅图来说明张力到底是什么（见下图1-1）。
图1-1卷辊张力示意图如上图所示，我们把沿着辊面的切线方向产生的力就叫做张力。
同样，我们把通过控制辊的转速、转矩、辊径的大小等其他相关因素来控制张力的大小变化的方法就叫做张力控制，简单来说，张力控制就是使张力的实际值维持在设定的目标值附近的过程，而其的作用就是在生产过程中，使张力保持在我们的生产需求范围内，抑制来自于外部干扰引起的张力波动，从而更好地保证产品的印刷、分切、卷取等质量。
提到张力控制，我就必须引入另一个张力控制的重要指标：转矩。
如图1-1中所示，转矩与张力之间的关系就是：T=FD/2 （1-1）式中：T表示转矩，单位为牛·米F表示张力，单位为牛D表示辊径或卷径，单位为米在实际生产应用中，我们通过张力检测装置来测量张力的大小变化，通过控制前后电机的速度差来控制张力的大小变化，而转矩的大小控制就是靠辊道、卷取等设备的驱动电机的扭矩输出来控制的。
二、张力辊组的工作原理及其特点张力辊组在张力控制系统中是一种比较常见的执行机构，俗称S 辊，在连续的带材生产机组有着较为广泛的应用，如冷轧的酸连轧机组、镀锌机组、彩涂机组、重卷机组等。
其主要作用就是实现整个带钢张力控制系统中的张力的分隔和调节。
它是主要依靠带钢与辊面之间产生的摩擦力来工作的，当带钢缠绕在张力辊上时，在其包角处会产生一个较大的摩擦力，这就就与张力辊的出、入口产生了张力差，当我们改变棍子的包角、驱动电机的转矩等相关因素时，张力辊的出、入口张力值就会随之改变，从而达到系统实现张力控制的目标。
1400mm彩涂机组张力辊装置的设计与计算
1#辊子的电机功率为
N1
=
M1n1 975
157.50 = 975
18.29 0.85 = 3.48kW
式中
1#辊子的传动效率
张力辊装置输出端的张力值
为了建立起张力辊输出张力 T3max=3.43kN 压 辊(该辊为自由辊)的压力值 Pmax 由下式确定
upmax e µα1 e µα2 = T3 max
2#辊子的传动力矩
D
0.7
M2 = (T2 T3) 2 = (5.39 2.96) 2 = 849kN·m
2#辊子转速 n2=n1 2#辊子的电机功率
N2
=
M2n2 975
86.63 = 375
18.29 0.85 = 1.91kW
2.4.2 低速夹送
入口处断带或处于带卷料尾时 电气装置立即 发出信号 机组制动 张力辊装置的压辊落下 靠 压辊与 1#辊的摩擦力 形成初始张力 使输出端保 持一定张力 为与断带的另一端或新的带卷料头缝
辊子的传动力矩只要大于 M1 M2 这两个极限 值 即可实现低速夹送 而这两个值又远小于正常 工作时相应的传动力矩 因此 在正常工作时确定 的电机功率 就能满足低速夹送时的要求
根据机组要求 采用 Z4 电机 比为 71 查相关电机手册知
1#电机选型为
已知减速机速
Z4-112/2-2 N=3.7kW n=1320/3000r/min 2#电机选型为
合 单独启动该张力辊装置 把带材低速夹送一段
此时 电机处于发电状态 其输出力矩的方向 与正常工作时相反
1# 2#辊放大系数为 e−µα1 = e−µα2 = e0.15×3.94 = 1.82
2#辊子的传动力矩 M2
轧钢等轧制力_张力等常用公式
四辊轧机轧制力经验公式：工作辊长度L(mm)*系数A(一般取值1.4～1.48)，得出的值单位为吨（t）
绝对压下量＝入口厚度H－出口厚度h
绝对宽展量＝出口宽度b－入口宽度B
绝对延伸量＝出口长度l-入口长度L
计算带钢轧完后的总长：入口厚度除以轧完的厚度乘以入口长度
延伸系数=入口长度/出口长度
压下系数=入口厚度/出口厚度
如果对于碳钢，张力=(0.18+0.01*n)*弯形抗力，n为道次数。
1450轧机轧制力控制在1吨/mm钢板以内，800轧机控制在0.60吨/mm钢板以内。
取张力T=k×σs×b×h
式中：k为张力系数板厚为0.3~1mm时k＝0.5~0.8
板厚为1~2mm时k＝0.2~0.5
板厚为2~4mm时k＝0.1~0.2
σs为屈服强度
b为板宽
h为板厚
卷取张力T=k×σs×b×h
式中：k为张力系数板厚为0.3~1mm时k＝0.5~0.8
板厚为1~2mm时k＝0.2~0.5
板厚为2~4mm时k＝0.1~0.2
如果对于碳钢，张力=(0.18+0.01*n)*弯形抗力，n为道次数。
1450轧机轧制力控制在1吨/mm钢板以内，800轧机控制在0.60吨/mm钢板以内。
《轧钢机械》一书中有具体计算和选择方法
多辊轧机主要业绩。
张力辊辊径及张力设计公式
第 2 页，共 4 页
如果每个 F3=F2*λ 辊子的包 在设计中 说明： 通常知道
张力辊的 3 传张动力功辊率的
传张动力功放率大 需要的功 W1=(F2-
F1)*v/η
v：
带传钢动速效度
辊子摩擦 η:
率，通常
损耗功 图一1#辊
子辊承子受的带摩
擦辊力子矩摩：擦
损耗功 辊子的摩
M1:
擦张力力矩辊轴
张力辊直 1 径计算 带钢缠绕
原则： 在计张算力公辊式 如m
计算值： 1276.596 1.5
计算值： 857.1429 1.5
说明：
计算值： 张力60辊0 辊 1.5
D：
径钢。板厚度
h：
。带钢的弹
E：
性带模钢量的。屈
σ1).s由:上述 服强度。
计出算口可张以力
辊2).径带大钢的经
f：
承张摩力擦辊系轴
d:
承张平力均辊直的
弯曲变形 ω:
角速度
损耗功 带钢上下
表张面力达损到失
T弯=曲2*变M形2/ 张力辊传 损耗功 动功率: W=W1+
W2+W3
张力辊设计计算 第 3 页，共 4 页
入口张力 4 辊图和二出所口示
为带压辊
张力辊设计计算
根据F3值 和放大系
P＝F0/μ
P：
压带辊钢压与力张
过3).张根力据辊产
品4).规在格实不际
生产中，
最大带钢
厚最度大为带钢
5).根据我
厚度为
公6).司辊的身现长
度依据带
E MPa 200000 200000 200000
张力辊允 2 许产生的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1张力辊直径计算
原则：带钢缠绕在张力辊上不产生塑性弯曲变形，即按厚带材绕过张力辊的弯矩小于或等于带材的弹性极限弯矩计算辊径。
D：张力辊辊径。
h：钢板厚度。
E：带钢的弹性模量。
σs:带钢的屈服强度。
说明：1).由上述计算可以发现，带钢规格相同，屈服强度越高需要的辊径越小。
这正是带退火炉的热镀锌线入口张力辊径小，出口张力辊径大的原因。
2).带钢经过张力辊不产生塑性变形的要求是相对的，为了不使辊径过大，实际生产中允许部分厚规格产品产生塑性变形。
3).根据产品规格不同，热镀锌及酸洗冷轧生产线常用的张力辊辊径范围是500～1200mm。
4).在实际生产中，最大带钢厚度为1.2mm的镀锌线，张力辊辊径通常选取为550～650mm；拉矫机张力辊径650～700mm；
最大带钢厚度为1.5mm的镀锌线，张力辊辊径通常选取为600～700mm；拉矫机张力辊径800mm；
最大带钢厚度为2.0mm的镀锌线，张力辊辊径通常选取为800～1000mm；拉矫机张力辊径1000～1200mm；
5).根据我公司的现有设计，张力辊辊径选取系列为：560mm；650mm；800mm；900mm；1000mm；1200mm。
6).辊身长度依据带钢的宽度选取，通常是带宽加200～300mm，常用的宽度系列是1000mm；1300mm；1500mm。
2张力辊允许产生的张力
说明带钢经过张力辊后，张力值可以得到放大，放大的量取决于张力辊的结构、辊面材质、传动功率等，
μ：带钢与张力辊之间的摩擦系数；采用钢辊时取0.1～0.15；采用衬胶辊时取0.18～0.25；带钢表面有油时，摩擦系数降低。
α：带钢在张力辊上的包角。
图一张力辊1#辊包角为180+61度=241度=4.2弧度。
计算时取0.9的利用系数。
λ：张力辊传动带钢，保证带钢不打滑可能产生的张力放大倍数。
这是可能产生的放大倍数，张力辊实际放大能力取决于传动功率，但是传动能力超过此范围也没有意义。
见图一
如果进入张力辊1#辊之前的带钢张力为F1，1#、2#辊之间的张力为F2，2#辊出口的张力为F3，如果两辊包角相同则：F2=F1*λ
F3=F2*λ
如果每个辊子的包角不同，则分别使用不同的λ1和λ2进行计算。
说明：在设计中通常知道F1和F3，计算需要的辊子数量及包角，以此为依据设计张力辊的结构。
3张力辊的传动功率计算
张力辊的传动功率需要考虑三个方面：张力放大需要的功率、辊子摩擦损耗功率和弯曲变形损耗功率。
张力放大需要的功率：
W1=(F2-F1)*v/η
v：带钢速度
η:传动效率，通常取0.85-0.9。
辊子摩擦损耗功率：
图一1#辊子承受带钢的拉力应该是F1与F2的合力，其根据结构设计不同，其最大力为F1+F2。
辊子的摩擦力矩：M1=f*(d/2)*(F1+F2)
辊子摩擦损耗功率：W2=M1*ω/η
M1:辊子的摩擦力矩
f：张力辊轴承摩擦系数
d:张力辊轴承平均直径
ω:张力辊的角速度
弯曲变形损耗功率：
带钢上下表面达到屈服应力时带钢的弯矩：M2=σs*b*h*h/6
张力损失T=2*M2/D
弯曲变形损耗功率：W3=T*v/η
张力辊传动功率:
W=W1+W2+W3
4入口张力辊和出口张力辊带钢的初始张力
图二所示为带压辊的入口张力辊，要保证在入口停车换卷时F3张力值不变，必须有其他产生1#辊入口张力的办法，安装压辊；
根据F3值和放大系数可以计算出Fa。
P＝F0/μ
P：压辊压力
μ：带钢与张力辊之间的摩擦系数
如果一个压辊满足不了要求可以在2#辊上也设置压辊，或者增加张力辊的数量如改为3辊张力辊或4辊张力辊等。
带压辊辊子传动功率：
W1=((Fb-Fa)+Fa)*v/η=F2*v/η
即Fb的全部力都是有1#辊子传动产生的。
W2和W3的计算与上述相同。
