机械制图及计算机绘图试题库

合集下载

机械制图及计算机绘图试卷和参考答案1

院（部） ______________________ 专业 _____________________ 班级 ________________ 姓名 ______________ 学号 _________ --------------------------------------------------- 密封线内不准答题 ----------------------------------------------------------------------------------------------
5
6
院（部） ______________________ 专业 _____________________ 班级 ________________ 姓名 ______________ 学号 _________ --------------------------------------------------- 密封线内不准答题 ----------------------------------------------------------------------------------------------
5
6
Hale Waihona Puke 23、完成下面截切立体的水平和侧面投影。（10 分） 4、画出下面截切立体的水平投影和侧面投影。（15 分）
3
五、画出下面截切立体的水平投影。（10 分） 6、画出下面立体的俯视图。（15 分） 7、补全下面视图中所缺的图线。（10 分）
4
八、画出下面立体的左视图,并标注尺寸（1：1 在图上量取,且取整数）。（20 分）
课程名称机械制图与计算机绘图任课教师评卷人 _________ 题一二三四五六七八总分号得分

机械制图与计算机绘图习题集(答案)第5章物体的表达方法

第五章物体的表达方法5-1 根据主、俯、左视图，（按基本视图位置配置）补画右、后、仰视图（机工高职）机械制图与计算机绘图《习题答案》第五章胡建生编675-2 根据主、俯视图，（按向视图位置配置）补画左、右、后、仰视图6869 5-3 局部视图和斜视图1．判断A向和B向视图正确与否，指出错误图例的错误原因。

2．判断K向视图正确与否，指出错误图例的错误原因。

（机工高职）机械制图与计算机绘图《习题答案》第五章胡建生编70 5-4 判断K向视图正确与否，指出错误图例的错误原因1．2．（机工高职）机械制图与计算机绘图《习题答案》第五章胡建生编71 5-5 从图中直接量取尺寸，画出A 向斜视图（可旋转配置），并按规定标注1．2．（机工高职）机械制图与计算机绘图《习题答案》第五章胡建生编72 5-6 参照轴测图，补画剖视图中的漏线1．2．（机工高职）机械制图与计算机绘图《习题答案》第五章胡建生编73 5-7 补画剖视图中所缺的图线1．2．3． 4．（机工高职）机械制图与计算机绘图《习题答案》第五章胡建生编74 5-8 将主视图改画成全剖视图，需去掉的线画×1．2．3．（机工高职）机械制图与计算机绘图《习题答案》第五章胡建生编75 5-9 画出全剖的左视图1．2．3． 4．（机工高职）机械制图与计算机绘图《习题答案》第五章胡建生编76 5-10 选择正确的主视图，在括号内画√1．2．3．（机工高职）机械制图与计算机绘图《习题答案》第五章胡建生编77 5-11 在指定位置将主视图改画成半剖视图1．2．3．（机工高职）机械制图与计算机绘图《习题答案》第五章胡建生编78 5-12 画出半剖的左视图1．2．（机工高职）机械制图与计算机绘图《习题答案》第五章胡建生编79 5-13 在指定位置改画剖视图1．将主视图改画成全剖视图，并补画半剖的左视图。

机械制图与计算机绘图习题集答案

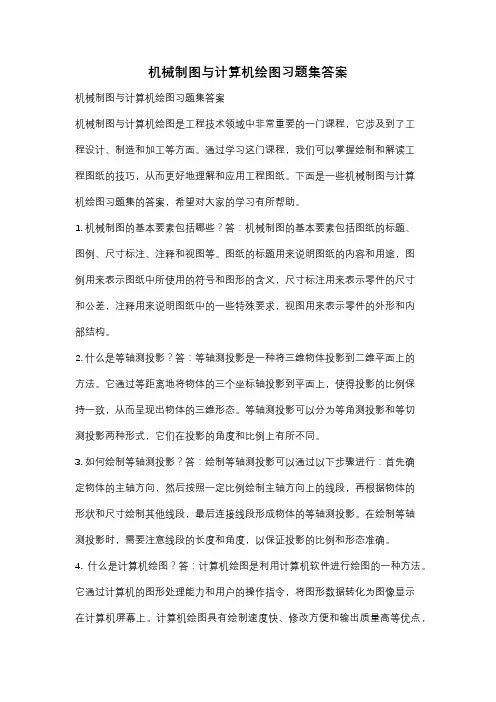

机械制图与计算机绘图习题集答案机械制图与计算机绘图习题集答案机械制图与计算机绘图是工程技术领域中非常重要的一门课程，它涉及到了工程设计、制造和加工等方面。

通过学习这门课程，我们可以掌握绘制和解读工程图纸的技巧，从而更好地理解和应用工程图纸。

下面是一些机械制图与计算机绘图习题集的答案，希望对大家的学习有所帮助。

1. 机械制图的基本要素包括哪些？答：机械制图的基本要素包括图纸的标题、图例、尺寸标注、注释和视图等。

图纸的标题用来说明图纸的内容和用途，图例用来表示图纸中所使用的符号和图形的含义，尺寸标注用来表示零件的尺寸和公差，注释用来说明图纸中的一些特殊要求，视图用来表示零件的外形和内部结构。

2. 什么是等轴测投影？答：等轴测投影是一种将三维物体投影到二维平面上的方法。

它通过等距离地将物体的三个坐标轴投影到平面上，使得投影的比例保持一致，从而呈现出物体的三维形态。

等轴测投影可以分为等角测投影和等切测投影两种形式，它们在投影的角度和比例上有所不同。

3. 如何绘制等轴测投影？答：绘制等轴测投影可以通过以下步骤进行：首先确定物体的主轴方向，然后按照一定比例绘制主轴方向上的线段，再根据物体的形状和尺寸绘制其他线段，最后连接线段形成物体的等轴测投影。

在绘制等轴测投影时，需要注意线段的长度和角度，以保证投影的比例和形态准确。

4. 什么是计算机绘图？答：计算机绘图是利用计算机软件进行绘图的一种方法。

它通过计算机的图形处理能力和用户的操作指令，将图形数据转化为图像显示在计算机屏幕上。

计算机绘图具有绘制速度快、修改方便和输出质量高等优点，广泛应用于工程设计、建筑设计和艺术设计等领域。

5. 常用的计算机绘图软件有哪些？答：常用的计算机绘图软件包括AutoCAD、SolidWorks、Pro/ENGINEER、CATIA和UG等。

这些软件具有强大的绘图和建模功能，可以满足不同领域的设计需求。

其中，AutoCAD是最为常用的计算机绘图软件之一，它具有丰富的绘图工具和命令，可以实现各种复杂的绘图任务。

机械制图习题集附带答案

返回
36-3 36-5
（1）
（2）
37-(1)
37-(2)
返回
28 – 1
返回
答案
28 – 2
返回
答案
28 – 3
返回
答案
28 – 4
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(1)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
29 – 1(2)
返回
答案
1.补全剖视图中所缺轮廓线及剖面线.
返回
答案
32 – 8
返回
答案
32 – 9
返回
答案
32 – 10
返回
答案
32 – 11
返回
答案
33 – 12
返回
答案
33 – 13
返回
答案
33 – 14
返回
答案
（1）
(1)
A—A
A 34 – 15(1)
A
返回
答案
(2)
（（（222）））
A—A
34 – 15(2)
A
A
A
A
返回
答案
A A 34 – 16
班级
学号
姓名
1
返回
图线练习
2-2
班级
学号
姓名
2
返回
3-1
3-4
3-2 3-5
3-3
返回
4-4
返回
１－４基本练习
班级学号
姓名
４
1– 1
返回
答案
2– 2
返回
答案
返回
答案
3– 2

机械制图及计算机绘图第三版习题册参考答案

模块一制图的基本知识与基本技能1-1 抄画平面图形（略）1-2 字体练习（略）1-3 字体练习（略）1-4 在右侧按照1∶1比例绘制左侧图形（略）1-5 标注平面图形的尺寸（略）121-6 标注尺寸（数值从图中度量，取整数）31-7 指出图中尺寸标注的错误，并在下面中正确地标注尺寸41-8 标注平面图形的尺寸（尺寸从图中量取，取整数）1-9 正多边形和椭圆练习（略）1-10 按照1∶1的比例抄绘平面图形，并标注尺寸（略）1-11 按照1∶2的比例抄绘平面图形，并标注尺寸（略）561-12 按照样图上所注尺寸完成下面图形的线段连接（比例1∶1）71-13 按照样图上所注尺寸完成下面图形的线段连接（比例1∶1）1-14 选择合适的比例，绘制拉楔平面图，并标注斜度、锥度和尺寸（略）891-15 斜度和锥度练习1-16 按照样图上所注尺寸，选择合适的比，在下方绘制图形，并标注尺寸（略）10111-17 按照样图上所注尺寸，在下方绘制图形（比例1∶1）121-18 按照样图上所注尺寸，在下方绘制图形（比例1：1）1-19 按照样图上所注尺寸，在下方绘制图形（比例1：1）模块二绘制物体的三视图2-1 绘制三视图（略）14152-2 参照立体图，根据两视图补画第三视图162-3 参照立体图，补画三视图中漏画的图线172-4 根据两视图补画第三视图182-5 根据两视图补画第三视图192-6 根据两视图补画第三视图202-7 根据两视图补画第三视图212-8 根据两视图补画第三视图222-9 点的投影232-10 参照立体图补画第三视图，并求其表面上点的未知投影242-11 直线的投影252-12 在三视图上找出标注字母的棱线的未知投影并描粗，填空说明直线的种类262-13 平面的投影272-14 在三视图上标出平面的投影，并填空2-15 绘制基本几何体的三视图，并标注尺寸（略）28292-16 基本几何体的三视图及尺寸标注302-17 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）312-18 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）32 2-19 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）332-20 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）342-21 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）352-22 根据两视图补画第三视图，并标注尺寸（尺寸从图中量取，取整数）模块三轴测图3-1 看懂两视图，绘制正等轴测图（略）36373-2 看懂两视图，绘制正等轴测图（尺寸从图中量取，取整数）3-3 看懂两视图，绘制正等轴测图（略）38393-4 看懂两视图，补画第三视图，并绘制正等轴测图（尺寸从图中量取，取整数）403-5 看懂两视图，补画第三视图，并绘制正等轴测图（尺寸从图中量取，取整数）3-6 看懂两视图，绘制斜二等轴测图（略）41423-7 看懂两视图，绘制斜等轴测图（尺寸从图中量取，取整数）3-8 看懂两视图，绘制斜等轴测图（尺寸从图中量取，取整数）模块四截交线与相贯线4-1 求作立体表面上点的投影（略）44454-2 求作立体表面上点的投影464-3 求作平面立体上的截交线474-4 求作平面立体上的截交线4-5 求作曲面立体上的截交线（略）48494-6 根据两视图补画第三视图504-7 根据两视图补画第三视图。

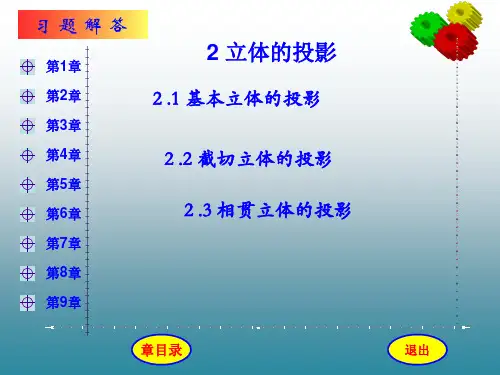

机械制图与计算机绘图第2章习题及答案

2.1.6 2.1.7 2.1.8 2.1.9 2.1.10
第7章第8章
2.1.11 2.1.12 2.1.13 2.1.14 2.1.15
第9章
章目录
退出
习题解答
第1章第2章第3章第4章第5章第6章第7章第8章第9章
2.1.1题目
章目录
答案
立体
退出
习题解答
第1章第2章第3章第4章第5章第6章第7章第8章第9章
第5章
第6章
第7章
第8章
第9章
1
2.1.14答案
1’’
章目录
题目
立体
退出
习题解答
第1章第2章第3章第4章第5章第6章第7章第8章第9章
2.1.14立体
章目录
题目
答案
退出
习题解答
第1章第2章第3章第4章第5章第6章第7章第8章第9章
2.1.15题目
章目录
答案
立体
退出
2.2.13题目
2.2.7题目
章目录
答案
立体
退出
习题解答
第1章第2章第3章第4章第5章第6章第7章第8章第9章
2.2.7答案
章目录
题目
立体
退出
习题解答
第1章第2章第3章第4章第5章第6章第7章第8章第9章
2.2.7立体
章目录
题目
答案
退出
习题解答
第1章第2章第3章第4章第5章第6章第7章第8章第9章
2.2.12题目
章目录
答案
立体
退出

机械制图员CAD理论试题库

CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1.AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（基础知识）答案：正确2.AutoCAD是美国Autodesk公司的计算机制图软件。

（基础知识）答案：正确3.在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（基础知识）答案：正确4.所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（基础知识）答案：正确5.正交线指的是水平线和竖直线。

（基础知识）答案：错误6.正交线指的是在正交方式下绘制的直线。

（基础知识）答案：正确7.使用编辑图形命令时（如移动.阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（基础知识）答案：正确8.使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（基础知识）答案：错误9.创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（基础知识）答案：错误10.CAD设计与常规设计方法相比，有利于产品的标准化.分列化.通用化。

（基础知识）答案：正确11.机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（相关知识）答案：错误12.国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（相关知识）答案：正确13.在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（相关知识）答案：正确14.在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（相关知识）答案：错误15.在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（相关知识）答案：正确16.平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（相关知识）答案：错误17.在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（相关知识）答案：正确18.一个平面图形在三面投影体系中的投影有可能是一个点.一条直线或一个平面（相关知识）答案：错误19.任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（基础知识）答案：正确20.为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸.定位尺寸.总体尺寸等尺寸。

机械制图及计算机绘图--试题库附答案

《机械制图及计算机绘图》试题库一、填空题1.零件的可见轮廓线应用绘制，对称图形的对称中心线、轴线用线绘制。

答案：粗实线；点画2.比例是指的图样上的与之比。

答案：图上尺寸；实际尺寸3.图纸上的图框线用绘制。

答案：粗实线4.标题栏中的文字方向为方向。

答案：看图方向5.图样中的尺寸，以为单位时，不需标注计量单位的代号或名称。

答案：毫米6.对物体由上向下进行投影所得的视图，称为。

答案：俯视图7.在俯、左视图中，靠近主视图的一侧，表示物体的面。

答案：后8.三视图的投影规律是：主、俯视图；主、左视图；俯、左视图。

答案：长对正；高平齐；宽相等9.对称中心线、轴线用线表示；尺寸线及其界限用线表示。

答案：点划；细实线10.图纸幅面共有种。

答案：511.标题栏通常位于图框的。

答案：右下角12.零件的每一尺寸，一般应标注次。

答案：113.对物体由前向后进行投影所得的视图，称为。

答案：主视图14.在俯、左视图中，远离主视图的一侧，表示物体的面。

答案：前15.工程中绘图常用的方法是。

答案：正投影法16.机械制图当阿中基本图幅有哪五种、、、、其中A4图纸幅的尺寸为。

答案：A0；A1；A2 ；A3；A4；210×29717.机械制图当中的汉字应写成体。

答案：长仿宋18.在标注直径时，在数字前面应该加，在标注半径时应在数字前加。

答案：φ；R19.尺寸标注由、和尺寸数字组成。

答案：尺寸界线；尺寸线20.在标注角度尺寸时，数字应书写。

答案：水平21.机械制图中通常采用两种线宽，粗、细线的比例为。

答案：2：122.线性尺寸数字一般应注写在尺寸线的或。

答案：上方；左方23.平面图形中所注尺寸按作用分为和。

答案：定形尺寸；定位尺寸24.工程上常采用的投影法是和法，其中平行投影法按投射线与投影面是否垂直又分为和法。

答案：中心投影法；平行投影法；正投影法；斜投影25.主视图所在的投影面称为，简称，用字母表示，俯视图所在的投影面称为，简称，用字母表示。

《机械制图与计算机绘图(第3版)》拓展练习答案06

拓展练习6-1.1 图样中技术要求的注法1.按表中给定的Ra值在图中标注指定表面的表面结构要求。

表面A B C D E F G H Ra（um）25 3.2 3.2 3.212.512.50.4 3.2表面A用不去除材料的方法获得，除指定表面外的其余表面Ra为25um。

2.标注零件尺寸（按1:1从图中量取），按表中给定的Ra值，在图中标注表面结构要3.已知孔的公称尺寸为Φ30，基本偏差代号为H，公差等级为IT7；轴的公称尺寸为Φ30，基本偏差代号为f，公差等级为IT7。

查表确定孔、轴的极限偏差。

（1）孔的上极限偏差为+0.021 ，下极限偏差为0 ，公差为0.021 。

（2）轴的上极限偏差为-0.02 ，下极限偏差为-0.041 ，公差为0.021 。

（3）以极限偏差的形式在图中标注孔、轴尺寸公差。

4.根据配合代号，在零件图上分别标注孔和轴的尺寸公差，并指出是何种配合。

Φ30H7/h6属于基孔制间隙配合5.根据零件图中孔、轴的极限偏差，查表确定其公差带代号，在装配图上标注配合尺寸，并解释其含义。

（1）轴与轴套的配合尺寸为Φ20 H8/f7 ，属于基孔制间隙配合。

（2）轴套与座体的配合尺寸为Φ36 H7/k6 ，属于基孔制过渡配合。

6.将文字说明的几何公差用公差框格标注在零件图上。

（2）Φ28h7圆柱面对Φ15h6轴线的径向跳动公差为0.015mm，Φ15h6轴线对右端面的垂直度公差为Φ0.02mm。

7.解释图中标注的几何公差的含义。

（1）（2）6-1.2 读泵轴零件图（1）该零件属于轴类零件，材料为45 。

（2）该零件图采用 1 个基本视图表达零件的结构形状。

主视图采用局部剖视，表达轴的内部结构；此外采用局部放大图表达退刀槽结构；采用移出断面图表达键槽处断面形状。

（3）用带箭头指引线和文字在图中注明径向尺寸基准和轴向尺寸基准。

（4）键槽长度为10 ，宽度为 4 ，长度方向定位尺寸为 1.5 ，键槽深度为 2.5 ， 0是为了便于测量。

《机械制图》《画法几何》复习题1含答案

《制图及计算机绘图A2》复习题（1）1.分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。

( X ) (√ ) (× ) (× ) 2. 在指定位置将主视图画成全剖视图。

3. 读端盖零件图，回答下列问题。

（1）表面Ⅰ的表面结构代号为，表面Ⅱ的表面结构代号为，表面Ⅲ的表面结构代号为_______。

（2）尺寸Φ70d11，其基本尺寸为____Φ70____ ，基本偏差代号为____ d ___，标准公差等级为__11级_____。

4. 在指定位置将主视图画成全剖视图，左视图画成半剖视图。

6.7. 读零件图，并回答问题。

（1）该零件采用了哪些表达方法？1．主视图采用局部剖，左视图采用局部剖，分别表示其内孔及螺孔的结构。

（2）指出该零件在长、宽、高三个方向尺寸的设计基准。

（3）说明Φ58H7的意义。

Φ58H7表示：基本尺寸为Φ58的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

（4）说明2-M10-7H的含义。

、旋向为右、中径和顶径的公差带代号的值为6.3μm.；后者表示，是由不去除材9. 在指定位置将主视图画成剖视图，并标注。

10. 补画视图中所缺漏的图线。

11. 指出下列螺纹画法中的错误，并将正确的画在指定位置。

13. 读零件图，并回答问题。

（1）该零件采用了哪些表达方法？主视图采用了全剖，左视图采用了局部剖，俯视图，B-B、C-C断面图及D-D局部剖视图。

（2）指出该零件在长、宽、高三个方向的尺寸设计基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线（3）说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级（4）说明M68╳2的含义。

M为螺纹代号，2为螺距。

Ra的值为6.3μm.；后者表示，是由不去除材料的（7）圈出方向、位置有误的尺寸数字。

14. 在指定位置将主视图画成全剖视图。

《计算机绘图与机械制图应用A》练习卷一(答)

《计算机绘图与机械制图应用A》练习卷一（附参考答卷）一．解释以下标记代号的的含义(5*2=10)1．M20X1—6H：普通细牙螺纹公称直径20，螺距1，中径、顶径公差带代号6H 。

2．Φ30：基本尺寸30，公差带代号f6，基本偏差代号f，标准公差等级8 。

3．轴承6203：深沟球轴承宽度系列代号0，直径系列代号2，内径17 。

4．：表面用去除材料的方法获得Ra的上限值为3.2微米。

5．螺栓GB5780—1986 M20×50：六角螺栓公称直径20，长度50，GB5780 。

二．按正确画法完成螺纹视图(1*10=10)三．在右边重画正确的螺栓连接图(1*10=10)线订装四．改正表面粗糙度标注中的错误，将左图中的错误标注在右图中重标(1*10=10)五．读零件图，撰写读图报告，零件图见附图一。

(1*25=25)读图报告应包含以下内容：图样的大致了解（2分），视图与形体分析（10分），尺寸基准及主要的定形定位尺寸分析（10分），技术要求分析（3分）。

1.零件名称为夹具体，属箱体类零件。

2.零件用三个视图表达，主视图采用全剖视图。

该零件主要有长方体结构组成。

底部有左右两块长方体，左面开槽，前后打销孔。

上部两块立起的长方体，右边长方体上部开槽，前后打销孔。

左边长方体开槽上宽下窄。

上部长方体和地板连接处有圆弧槽。

3.零件长度尺寸基准为右端面，宽度尺寸基准为前后对称面，高度尺寸基准为底面。

零件主要定位尺寸有销孔的定位30,5、10,6和左立板的定位80等，主要定形尺寸有总长100，总宽50，总高40和左地板槽的宽8.5，长18；左立板的槽宽34，深20 和下部宽20；右立板槽宽20，深20.4.零件表面粗糙度要求最高处在顶面，要求为用去除材料的方法获得Ra的上限值为0.8微米。

零件标注了两处尺寸公差要求，表示基本尺寸20，最大极限尺寸20.01，最小极限尺寸20，公差0.01.形位公差要求三处，其中零件顶面对底面的平行度公差为0.01.六．读装配图，撰写读图报告，装配图见附图二(1*20=20)读图报告应包含以下内容：图样的大致了解（2分），工作原理（5分），主要装配关系分析（10分），尺寸分析（3分）。

机械制图与计算机绘图答案

机械制图与计算机绘图答案【篇一：计算机绘图试题及答案】题(每题2 分，共40 分)1.对于缩放命令，可以执行( d )次“上一个”。

a． 4 b． 6 c． 8 d.102.要重复输入一个命令，可在命令行出现“命令：” 提示符后，按( b ) 。

a．f1 键 b．空格或回车键 c．鼠标左键 d．ctrl+f1 键3.在系统提示“指定下一点：”时，输入“@50.0,35”，输入点的坐标为( b )。

a．绝对直角坐标 b．相对直角坐标 c．绝对极坐标 d．相对极坐标 4. 在确定选择集时，要选择绘制的全部图形对象，可采用( a )选择对象方式。

a．“all”方式 b．“w”方式 c．“l”方式 d．“p”方式5. 在绘图过程中，按( a )功能键，可打开或关闭正交模式。

a.f8 b．f3 c．f6 d．f76. 用夹点方式编辑图形时，不能直接完成( d )操作。

a．镜像 b．比例缩放 c．复制 d．阵列7. 用矩形命令不能绘制( d )图形。

a．圆角矩形 b．直角矩形 c．带线宽矩形 d．一侧圆角另一侧直角矩形8. 使用椭圆命令绘制椭圆时,以下描述不正确的是( c )。

a.可以绘制椭圆孤 b．可以根据长轴以及倾斜角度绘制出椭圆 c．根据圆心和长轴即可以绘制出椭圆 d.可以根据长轴和短轴绘制出椭圆 9. 在打开“图层特性管理器”对话框后，想要显示详细信息应单击按钮（ c）。

a. 新建b. 当前c. 显示细节d. 恢复状态10. 当图层锁定时，下列说法不正确的是（c ）。

a. 可以显示图层上的图形元素b. 可以捕捉或添加新的图形元素c. 可以修改图层上图形元素d. 不能编辑图层上图形元素11. 将文字对齐在第一个字符的文字单元的左上角，则应选择的文字对齐方式是（ b ）。

a . 右上 b. 左上 c. 中上 d. 左中12. 设置文字的“倾斜角度”是指（ a ）。

a.文字本身的倾斜角度b. 文字行的倾斜角度c.文字反向d. 无意义13.对图样进行尺寸标注时，下列中不正确的做法是（ d ）。

机械制图期末复习题(学生用)

机械制图与计算机绘图下期复习题一、选择题1、下列说法中错误的是（）A、单独画出的局部放大图必须标注放大倍数。

B、螺栓连接能用于两连接零件允许钻成通孔的情况。

C、在螺纹的规定画法中，螺纹终止线用细实线表示。

D、在机械图样中，有时一个尺寸可以兼有定形和定位两种作用。

2、下列说法错误的是（）A、一对齿轮啮合时，模数和齿形角必须相等B、外螺纹和内螺纹能相互旋合，则它们的螺纹大径必相同C、单线螺纹的螺距和导程相等D、代号为6206的滚动轴承的内径为63、下列说法错误的是（）A、退刀槽的尺寸标注形式只能按“槽宽X直径”标注。

B、平键顶面与轮的槽顶有间隙。

C、表面粗糙度的评定参数常采用的是轮廓算术平均偏差Ra。

D、在图样中，铸造圆角的尺寸可以不在图形上进行标注。

4、下列说法错误的是（）A、Ra值越大，则表面越光滑B、基本尺寸相同时，公差等级越高，标准公差越小C、公差等级相同时，基本尺寸越大，标准公差越大D、当公差带在零线上方时，基本偏差为下偏差5、下列说法中错误的是（）A、在机械图样中，物体的对称中心线以细点画线表示。

B、管螺纹的标记，标注在粗实线的引出线上。

C、一对标准齿轮啮合，模数和齿形角必须相等。

D、一个视图不能完全确定物体的形状。
