超声成像设备-概述
超声多普勒成像仪结构

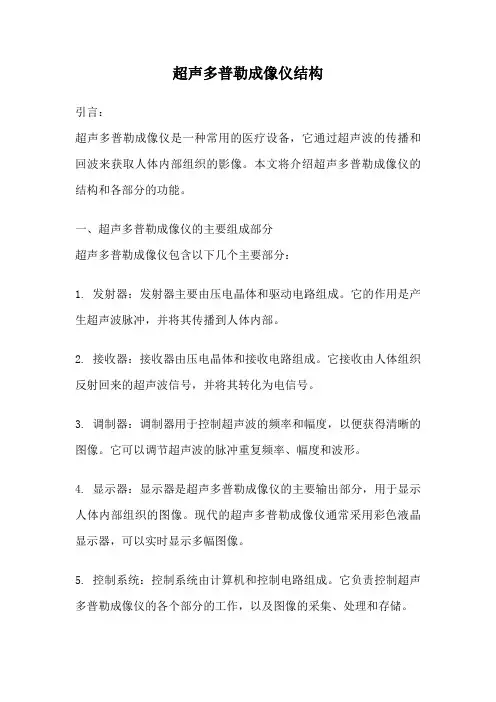

超声多普勒成像仪结构引言：超声多普勒成像仪是一种常用的医疗设备，它通过超声波的传播和回波来获取人体内部组织的影像。
本文将介绍超声多普勒成像仪的结构和各部分的功能。
一、超声多普勒成像仪的主要组成部分超声多普勒成像仪包含以下几个主要部分：1. 发射器：发射器主要由压电晶体和驱动电路组成。
它的作用是产生超声波脉冲，并将其传播到人体内部。
2. 接收器：接收器由压电晶体和接收电路组成。
它接收由人体组织反射回来的超声波信号，并将其转化为电信号。
3. 调制器：调制器用于控制超声波的频率和幅度，以便获得清晰的图像。
它可以调节超声波的脉冲重复频率、幅度和波形。
4. 显示器：显示器是超声多普勒成像仪的主要输出部分，用于显示人体内部组织的图像。
现代的超声多普勒成像仪通常采用彩色液晶显示器，可以实时显示多幅图像。
5. 控制系统：控制系统由计算机和控制电路组成。
它负责控制超声多普勒成像仪的各个部分的工作，以及图像的采集、处理和存储。
二、超声多普勒成像仪的工作原理超声多普勒成像仪利用超声波在人体内部组织中的传播和回波来获取图像。
其工作原理可以简单地描述如下：1. 发射超声波：发射器产生超声波脉冲，通过人体表面传播到内部组织。
超声波在组织中的传播速度取决于组织的密度和弹性。
2. 接收回波：超声波在组织中传播过程中，会遇到组织的界面，如器官的边界或血液流动的位置。
当超声波遇到这些界面时，部分能量将被反射回来，形成回波。
3. 接收回波转化为电信号：接收器接收到回波后，将其转化为电信号。
信号的强度和时间信息将被记录下来。
4. 图像处理和显示：控制系统对接收到的电信号进行处理，通过算法和图像处理技术，将其转化为可视化的图像。
最后，图像将显示在显示器上。
三、超声多普勒成像仪的应用超声多普勒成像仪广泛应用于医学诊断领域。
以下是一些常见的应用：1. 肝脏和胆囊：超声多普勒成像仪可以检测肝脏和胆囊的大小、形状和结构，以及排除肝脏和胆囊疾病。
第七章-超声成像设备
（二）与普通声波比较的优势：
①由于超声波的频率高，因而波长很短，它可以像 光线那样沿直线传播，使我们有可能只向某一确 定的方向发射超声波；
②由于超声波所引起的媒质微粒的振动，即使振幅 很小，加速度也很大，因此可以产生很大的力量。
超声波的这些特性，使它在近代科学研究、工业生产和 医学领域等方面得到日益广泛的应用。例如：我们可以利用 超声波来测量海底的深度和探索鱼群、暗礁、潜水艇等。在 工业上可以用超声波对金属内部的气泡、伤痕、裂缝等缺陷 进行无损检测。在医学领域可以进行超声灭菌、超声清洗、 超声雾化等。更重要的是做成各种超声诊断仪器和治疗仪器。
3、实时成像 能高速实时成像，可以观察运动的器官，并节省 检查时间。
4、使用方便，费用较低，用途广泛。
第一节 概述 医学超声设备根据工作原理的不同，主 要分为三类： 一、脉冲回波法 ➢诊断信息来源于组织界面的反射和散射。 ➢根据显示方式分为：A型、M型、和A超：幅度调制型 它采用单探头发射单束超声脉冲，将所获得的由各
M型超声诊断仪
皮肤
探头
深度
时间
33
M型超声诊断仪成像原理的特点：
1. M超众的深度扫描信号（锯齿波信号）不像A 超那样加到X偏 转板，而是加到Y轴偏转板上，于是扫描线是从上向下扫描， 回波信号（亮度）距顶部的距离表示被探查组织界面的深度。
2. 接收电路的输出信号不是加到X或Y偏转板，而是加到亮度调 至栅极。当有回波信号出现时，并不像A超那样显示波形而是 显示亮点，亮点的强弱代表回波信号的幅度，多个界面的回 波形成一系列垂直亮点。
因此，在声波的传播过程中，当遇到两种 不同媒质的界面时，要发生发射、折射， 他们遵守反射、折射定律。
• 反射波强度与入射波强度 之比，为反射系数，用air表 示。
超声成像设备介绍PPT课件
❖ 在探头方面，新型材料、新式换能器不断推出， 如高频探头、腔体探头、高密度探头相继问世， 进一步提高了超声诊断设备的档次与水平。
二、超声诊断的临床应用特点
❖ 超声波成像优点 ❖ 无损伤，无痛苦，无电离辐射，可反复进行，尤
其适合软组织诊断，有较高灵敏度和分辨率，是 目前唯一能实时观察心脏内部结构的临床检查方 法。 ❖ 超声波成像特点 ❖ （1）有高的软组织分辨力。 ❖ （2）具有高度的安全性。 ❖ （3）实时成像。
⑶破碎能力强 ①杀菌、消毒
②清洗精密零件
③将不可混合液体混合如油和水
⑷缩短种子发芽时间，提高发芽率；促进植物生长
⑸超声加工如金刚石、玻璃等
⑹超声除尘如烟囱里冒的黑烟
❖ 医学方面: ❖ 1、超声治牙 ❖ 2、超声诊断仪（B超） ❖ 3、人体内结石击碎 ❖ 4、超声波加湿器（雾化） ❖ 5、医疗器械杀菌、消毒
波形显示
横坐标：超声波传播时间，探测深度
纵坐标：回波脉冲的幅度
（2）M型超声
❖将A型超声获取的回波信息，用亮度调 制方法加于显示器内阴极摄像管（CRT） 阴极或栅极上，并在时间轴上加以展开， 最终显示的是被探测界面运动的轨迹
❖能反应心脏各层组织界面的深度随心脏 活动时间的变换情况。
（3）B型超声诊断仪/B超 ❖ 是当今世界使用最广泛的超声诊断仪。 ❖ 它采用回波信号的幅度调制显示器亮度。它以明暗
第二节 超声换能器
❖ 超声探头（ultrasonic probe）又叫超声换能 器，是超声成像设备 必不可少的关键部位， 它是将电信号变化为 超声波信号，又将超 声波信号变换为电信 号，即具有超声发射 和接受双重功能。
二、压电材料
❖ 超声探头的主体-压电振子是由压电材料制成的， 它能实现电能与声能的相互转换。具有压电效应性 质的材料，称为压电材料。按物理结构分为四大类： 压电单晶体、压电多晶体、压电高分子聚合物、复 合压电材料。
超声成像设备xsqPPT课件
工作原理
01
02
03
超声波发射
设备通过高频电信号激励 压电晶体，产生超声波束。
声波传播与反射
超声波束进入人体后，遇 到不同组织界面会发生反 射和折射，形成回波。
信号接收与处理
回波被探头接收后，经过 信号放大、处理和数字化， 形成超声图像。
分类与应用
分类
根据应用领域和功能，超声成像设备 可分为医用超声成像设备和工业超声 成像设备。
动态心脏超声
用于监测心脏动态变化，评估心脏收缩和舒 张功能。
心腔内超声
用于实时监测心脏内血流情况及评估心脏介 入治疗效果。
血管超声
颈动脉超声
用于检测颈动脉粥样硬化斑块及狭窄 程度，评估脑卒中风险。
腹主动脉超声
用于检测腹主动脉瘤、腹主动脉夹层 等血管病变。
下肢动脉超声
用于诊断下肢动脉粥样硬化及下肢动 脉血栓形成。
超声成像设备与计算机技术的结合，实现了数字化存储、远程诊断和人工智能辅助 诊断等功能，提高了诊断的智能化水平。
临床应用拓展
超声成像技术在临床应用中不断拓展， 不仅用于腹部、心脏、妇产科等传统 领域，还逐渐应用于肌肉骨骼、泌尿 系统、肿瘤等领域。
超声引导的介入诊疗技术也得到了广 泛应用，如超声引导下的穿刺活检、 置管引流、肿瘤消融等技术，提高了 诊疗效果和安全性。
内膜异位症等。
卵巢超声
用于检测卵巢形态、大小及病 变，如卵巢囊肿、多囊卵巢综
合症等。
早孕超声
用于诊断早期妊娠，观察胚胎 发育情况及排除宫外孕。
产后复查超声
用于评估产后子宫恢复情况及 排除并发症。
心脏超声
常规心脏超声
用于评估心脏形态、大小及心功能，诊断心 脏瓣膜疾病、心肌病等。
超声成像设备培训
超声成像设备培训1. 简介超声成像设备是一种常用的医疗设备，广泛应用于临床诊断中。
它利用超声波在人体组织中的传播特性，产生图像，从而帮助医生观察和诊断患者的疾病。
本文将介绍超声成像设备的基本原理、使用方法和注意事项，旨在提供一些培训指导。
2. 基本原理超声成像设备通过发射高频超声波并接收其回波来生成影像。
它的基本原理是利用声波在不同组织中的传播速度不同，以及声波在组织间的反射、吸收、散射等特性。
设备通过控制超声波的发射和接收，根据回波信息重建图像。
3. 设备使用方法超声成像设备使用方法相对简单，以下是一般步骤：3.1 准备工作在开始使用超声成像设备之前，需要先进行以下准备工作：•确保设备处于正常工作状态，如检查电源是否连接、设备是否通电等。
•检查超声探头，确保其与设备连接良好。
•准备好清洁消毒液等清洁用品，对探头进行清洁和消毒。
3.2 操作步骤以下是超声成像设备的一般操作步骤：1.打开设备电源并等待设备启动完成。
2.选择合适的扫描模式，如B超、彩超等。
3.根据需要，设置扫描深度、增益、灵敏度等参数。
4.将液体或凝胶涂于探头表面，以改善声波的传播。
5.将探头轻轻与患者皮肤紧密接触，适当调整探头方向和角度。
6.在监控屏幕上观察图像，并根据需要进行扫描的范围和方向调整。
7.扫描完成后，关闭设备并清理探头。
4. 注意事项在使用超声成像设备时，需要注意以下事项：1.操作人员应熟悉设备的使用方法和操作流程，并定期进行培训和更新知识。
2.确保设备和探头的使用环境干燥、整洁，避免水或其他液体进入设备内部。
3.在进行超声检查时，应该遵循无创原则，避免对患者造成不必要的伤害。
4.注意探头的清洁和消毒，以防止交叉感染的风险。
使用完毕后，应及时清洗和消毒探头。
5.超声成像设备存在辐射风险，因此操作人员应佩戴防护装备，如手套、围脖等，以降低辐射对自身的影响。
5. 结论超声成像设备是临床常用的诊断工具，通过了解其基本原理、使用方法和注意事项，可以帮助操作人员更好地使用该设备，提高诊断准确性，保障患者的安全和健康。
超声成像设备-概述
1950年代
开始应用于医学领域，主要用 于心脏检测。
1970年代
随着计算机技术的发展，超声 成像技术逐渐成熟，广泛应用
于医学诊断领域。
2000年代
随着数字化技术的普及，数字 化超声成像设备逐渐取代了模
拟设备，成为主流产品。
02
不同类型的超声成像设备
医用超声成像设备
诊断型超声成像设备
用于对人体内部进行无创、无痛、无 辐射的检查，提供高清晰度的二维图 像，帮助医生诊断各种疾病。
随着技术的进步，超声波的频率有望 进一步提高，这将有助于获取更精细 的图像。
实时三维成像
实时三维超声成像技术将得到进一步 发展，提供更全面的立体信息，有助 于医生更准确地判断病情。
人工智能与机器学习
人工智能和机器学习技术将被引入到 超声成像设备中，以提高图像质量和 诊断准确性。
应用像设备
利用超声波的物理特性，对病变组织 进行热疗、机械效应治疗等，以达到 治疗目的。
工业用超声成像设备
检测型超声成像设备
用于检测材料内部的结构和缺陷，广泛应用于金属、陶瓷、复合材料等领域的 检测。
清洗型超声成像设备
利用超声波的振动和空化作用，对物体表面进行高效清洗，广泛应用于机械、 电子、化工等领域。
固。
定期对设备进行除尘，保持设 备内部清洁。
定期对探头进行清洁和保养， 以保证图像质量。
常见故障与排除方法
1 2 3
设备无法开机
检查电源线是否连接良好，如有问题及时更换或 修复。
图像质量差
检查探头是否正常工作，如有问题及时更换或修 复；同时检查设备设置是否正确，如对比度、亮 度等参数是否合适。
设备无法与电脑连接
分辨率有限
《超声影像设备》课件
技术进步推动产业升级
随着科技的进步，新型的超声 影像设备不断涌现，为企业提 供了新的发展机遇。同时，技 术的进步也推动了产业升级， 提高了行业的整体竞争力。
全球化趋势下的合作与交 流
全球化趋势下，企业可以与国 际先进企业进行合作与交流， 引进先进的技术和管理经验， 提升自身的综合实力。
政策支持与财政投入
三维超声技术
总结词
三维超声技术是通过采集大量的二维超声图像，再经过计算机重建形成三维立 体图像的技术。
详细描述
三维超声技术能够提供更全面的立体信息，有助于医生更准确地判断病变的位 置、大小和形态。常用于胎儿、心脏等复杂结构的检查。
超声造影技术
总结词
超声造影技术是通过注射造影剂，增强血液或淋巴流动的显 影效果，从而更好地显示血管或淋巴管病变的技术。
BIG DATA EMPOWERS TO CREATE A NEW ERA
《超声影像设备》PPT课件
• 超声影像设备概述 • 超声影像设备分类 • 超声影像设备市场现状与趋势 • 超声影像设备技术发展 • 超声影像设备行业挑战与机遇 • 超声影像设备行业前景展望
目录
CONTENTS
01
超声影像设备概述
随着国内医疗水平的提高和医疗器械 市场的逐步开放，中国超声影像设备 市场仍有较大的增长潜力。
超声影像设备市场发展趋势
数字化和智能化成为超声影像设 备市场发展的重要趋势，将进一 步提高超声影像设备的准确性和
可靠性。
便携式和移动式超声影像设备的 需求增长迅速，为医疗行业提供
更加便捷的医疗服务。
人工智能和机器学习技术在超声 影像设备中的应用将逐渐普及， 有助于提高诊断准确性和效率。
企业可以加强与国际知名企业的合作，引 进先进技术和管理经验，提高自身实力。
超声成像设备概述
河南大学淮河医院超声科
超声成像设备概述
第1页
超声成像设备
超声成像设备概述
第2页
超声成像设备
超声成像设备概述
第3页
超声成像设备
超声成像设备概述
第4页
超声成像设备
超声成像设备概述
第5页
超声成像设备
超声成像设备概述
第6页
超声成像设备
超声成像设备概述
第7页
超声成像设备
超声成像设备概述
超声成像设备概述
第25页
2-1.超声波反射
反射 超声波反射是超声成像物理基础 当声波从一个介质向另一个介质传输时，假如二者声阻抗不一样，就会在其分界面上产生反射，使一部分能量返回第一个介质。 1.声阻抗(z)=介质密度(ρ)×声速(c) △Z＞0.1%即可产生反射 2.声阻抗差大，反射强
第8页
超声成像设备
超声成像设备概述
第9页
超声检验主要用途
超声成像设备概述
第10页
超声诊疗设备发展历史
1959年研制出脉冲多普勒超声（D超）。
1954年创造B超诊疗仪，同年产生M超。 实时二维切面 灰阶超声显像仪（B型）问世是超声技术发展史上第一个里程碑。
1880年发觉晶体压电效应。1917年利用压电原理进行超声探测（超声探头出现）。 1942年出现首台A型超声检测仪。属于一维超声。
Z水＝1.492kg／m2／s， Z气=0.00428kg ／m2／s ，依据公式1计算，则反射回来能量比为：R≈0.99,即99%
此时入射超声能量中有99％被反射。
超声成像设备概述
第30页
由此可见，超声从液体(或固体)向气体中传输几乎是不可能，反之从气体向液体(或固体)中传输也几乎不可能。为何说超声在人体诊疗中对肺组织是困难，就是因为肺组织中充满气体缘故。 按一样道理，在临床诊疗时，要在探头与人体受检部位之间涂上足够超声耦合剂，以降低空气对声波传送影响。
医学超声设备
4.M型超声诊断设备
示波器的水平和垂直偏转板都被加入锯齿波电压，垂直偏转板 上的锯齿波与发射脉冲同步，水平偏转板上的锯齿波频率要低于它。 因此荧光屏上光点在垂直方向的距离表示探测深度，在水平方向的 移动表示时间的进行，光点的亮度表示回波信号的强弱。M超常用于 检测心脏疾病，当心脏收缩和舒张时，其各层组织的界面与固定放 置于人体表面的探头之间的距离随时改变，导致光点随之移动，在 水平扫描电压下，光点水平展开，描绘出各层组织结构的活动曲线 图，因此也叫超声心动图，它能显示心脏各部分结构的活动情况、 动态变化、心室排血量以及可以得出室间隔、动脉等结构的定量数 据等，是临床心脏疾病诊断中比较准确实用的工具。
超声作用原理（四）
(4)乳化作用 (4)乳化作用 空化气泡振动对固体表面产生的强烈射流及局部微冲流，能显著 减弱液体的表面张力及摩擦力。并破坏固-液界面的附面层。利用超声 振动及空化的压力，高温效应，促使两种液体，两种固体，或液-固， 液-气界面之间，发生分子的相互渗透，形成新的物质属性。超声振动 可使气，液媒质中悬浮粒子以不同速度运动，增加相互碰撞机会；或 使其发生凝聚过程。空化气泡闭合后产生的局部冲击波，可粉碎液体 中的颗粒，使其细化；使结晶均匀；将较大，不均匀液滴分散为微小 均匀液滴，产生乳化效应 乳化效应。这些作用促进了药物有效成分的溶解，加 乳化效应 快了有效成分进入介质，并与介质充分混合。
折射束
7
超声波的物理特性
１．散射：是人体内最主要的回声来源 ２．散射振幅：其差异显示成图像的亮度差异，对 发现异常征象起重要作用 ３．强回声：指比周围组织散射量多的部位 ４．低回声：指比周围组织散射量少的部位
8
超声波的物理特性
１．衰减：是由于反射、散射和吸收造成的 ２．频率越高超声波能量衰减越多
超声成像设备
纵向分辨率是指超声图像中能够区分两个相邻信号的最小距 离。纵向分辨率越高，能够更好地显示组织的层次结构。
穿透能力和穿透深度
穿透能力是指超声成像设备能够穿透 组织的能力，主要取决于设备的发射 功率和频率。
穿透深度是指超声波能够达到的最大 深度。穿透深度主要取决于设备的频 率和功率，以及被检查组织的声学特 性。
估更加精细。
肿瘤诊断与治疗
超声成像设备在肿瘤诊断与治疗 中的应用日益增多，如超声引导
下的穿刺活检、消融治疗等。
未来发展方向与趋势
人工智能与机器学习
随着人工智能和机器学习技术的发展，超声成像设备将与人工智 能技术结合，实现自动化诊断和智能化分析。
远程医疗与物联网
未来超声和实时监测。
02
超声成像设备的技术参数
频率参数
频率范围
超声成像设备的频率范围决定了其分辨率和穿透深度。高频率超声波具有较高 的分辨率，但穿透深度较小；低频率超声波则具有较大的穿透深度，但分辨率 较低。
中心频率
设备发射的超声波的中心频率决定了图像的分辨率和穿透深度。中心频率越高， 分辨率越高，但穿透深度越小；反之亦然。
超声成像设备能够检测出材料内部的缺陷和损伤，如裂纹、气孔、夹杂物等，为 产品的质量控制和安全性评估提供可靠的依据。
工业检测
工业检测是超声成像设备的另一个重 要应用领域，主要用于金属、非金属 材料以及复合材料的检测。超声成像 能够检测出材料内部的缺陷和损伤， 为产品的质量控制和安全性评估提供 可靠的依据。
动态范围
01
动态范围是指超声成像设备能够 显示的信号强度的范围。动态范 围越大，图像的对比度越高，能 够更好地显示组织结构的差异。
02
动态范围的调节对于获取高质量 的超声图像至关重要，需要根据 不同的检查部位和需求进行适当 调整。
多模态超声医学成像设备关键技术及产业化应用
一、概述超声医学成像技术作为一种无创、便捷、低成本的医学成像手段，在临床诊断、疾病监测和治疗指导等方面发挥着重要作用。
目前，随着科技的发展和医疗需求的增加，多模态超声医学成像设备成为了医学影像领域的研究热点，其关键技术和产业化应用备受关注。
本文将围绕多模态超声医学成像设备的关键技术和产业化应用展开论述。
二、多模态超声医学成像设备的概念及发展历程多模态超声医学成像设备是指集成了多种成像模式和功能的超声成像设备，如B超成像、彩色多普勒成像、三维成像、组织回声弹性成像等。
它能够更全面、准确地获取患者的病理信息，提高诊断效率和精度，受到了医疗机构和研究单位的广泛关注。
多模态超声医学成像设备的发展历程可以追溯到20世纪60年代，当时超声成像技术开始应用于医学领域，随着研究的深入，各种成像模式逐渐被集成到超声设备中，形成了多模态超声医学成像设备。
三、多模态超声医学成像设备的关键技术1. 多模态集成技术多模态超声医学成像设备需要将不同的成像模式和功能集成到同一设备中，这就需要具备一定的软件和硬件集成能力。
其中，软件集成需要设计合理的成像算法和数据处理方法，硬件集成需要将不同成像模式的传感器、接收器和显示器集成到同一设备中，保证其稳定性和准确性。
2. 高分辨率成像技术高分辨率成像是多模态超声医学成像设备的关键技术之一，它能够提高成像的清晰度和细节度，对于小型病灶或血管的检测和观察非常重要。
通过优化超声探头的设计和信号处理算法，可以提高成像的分辨率，从而提高诊断的准确性。
3. 实时成像技术实时成像技术是多模态超声医学成像设备的另一项关键技术，它要求设备能够快速捕获和处理患者的超声信号，并实时显示成像结果。
为了实现实时成像，需要具备高速的数据采集和处理能力，以及稳定的成像显示系统，这对硬件和软件的设计都提出了较高的要求。
4. 三维成像技术随着医学影像诊断的发展，对于患者病情的立体观察和定位需求越来越高，因此三维成像技术成为了多模态超声医学成像设备的关键技术之一。
医学超声成像设备培训技术
医学超声成像设备培训技术1. 简介医学超声成像设备是一种常见的医疗设备，广泛应用于各个医疗领域。
它是通过发送和接收超声波来获取人体内部结构的图像，并用于诊断、监测和治疗。
为了正确使用医学超声成像设备，医务人员需要接受专门的培训，以掌握正确的技术和操作方法。
2. 培训内容医学超声成像设备的培训内容大致可以分为以下几个方面：2.1 理论知识在培训开始阶段，培训人员将学习医学超声成像的基本原理和相关的医学知识。
这包括超声波的产生、传播和接收原理，以及超声图像的解读和分析方法等。
2.2 设备操作培训人员将学习如何正确操作医学超声成像设备。
这包括设备的启动和关机、图像获取和保存、调整和控制图像的质量和深度等基本操作技巧。
2.3 解读和分析培训人员需要学习如何解读和分析医学超声成像设备所生成的图像。
这包括识别不同组织和器官的特征，评估病变和损伤的程度，以及判断图像的准确性和可靠性等。
2.4 常见问题和故障排除培训人员还需要学习如何处理设备操作中的常见问题和故障。
这包括如何排除设备故障、保养设备、更换设备配件等。
3. 培训形式医学超声成像设备的培训可以采取多种形式，根据培训的内容和参与者的需求灵活选择。
3.1 理论课程培训可以设立医学超声成像的理论课程，由专业人员讲解相关知识和技术。
理论课程可以通过线上或线下形式进行，参与者可以根据自己的时间和地点选择参与。
3.2 实操训练培训还可以包括实操训练，让参与者亲自操作医学超声成像设备，通过实际操作来掌握技术和技巧。
实操训练可以在模拟环境下进行，或者在真实的医疗场景中进行。
3.3 病例讨论培训还可以包括病例讨论，让参与者通过分析和讨论实际病例的超声图像来加深对技术和知识的理解。
病例讨论可以由专业人员主持，参与者可以提出问题和观点，进行交流和学习。
4. 培训效果评估为了评估培训的效果，可以采取以下方法：4.1 考试或测验在培训结束后，可以设置考试或测验来评估参与者对医学超声成像设备的掌握程度。
第2章 超声成像设备概述
第2章超声成像设备概述本节对超声成像设备的分类，超声成像的原理，超声诊断仪的主要技术参数、显示型式和扫描方式等，进行简单介绍。
有关涉及到B超仪的内容，在以后几章中加以较详细介绍。
§2.1构成B型超声诊断仪（B超）是超声诊断仪的集中代表型式，而且多数已兼容了A型与M型超声诊断仪，因此它是我们要讨论的主要对象，本节讨论其方框图组成。
2.1.1A型诊断仪A型是幅度调制型（Amplitude），简称为A超，是超声技术应用于医学诊断中最早发展的一种医疗仪器。
如今在眼科和脑中线的检查中，仍然保持了它的地位。
A型显示提供的回波信息实际上是一种未经处理的形式，因此将它与断面成像结合起来使用，显得更有价值。
对于这一点，在当今注重于B超显像的时候，有必要加以强调。
A型显示至少适宜于：①检查简单的解剖结构、测量线度以及获得回波大小和形状；②作灵敏度调节的监示，以确定回波信号的大小是否适当；③解释B式断面像，它比B式显示含有更多的回波信息细节，有助于鉴别一结构回波与它的邻结构回波的大小差别程度；④通过分析回波的幅度分布以获得该组织的特征信息；⑤配合分析M型图像，显示出换能器声束所指结构的A式回波；⑥信号处理中的调节控制，如回波门控等场合。
因此，尽管A超的重要性已不及初始阶段，但当今B超在显示断面图像的同时，往往选波束特定指向上的回波幅度在屏面上同时作A式显示，以配合B式图像的判读。
A型超声诊断仪的方框图如图2-1所示。
它主要由主振器、发射器、探头、接收放大器、时间增益补偿（Time Gain Compensation，TGC）、显示器、时基发生器、时标发生器和电源等部分组成。
图2-1A型超声诊断仪1．主振器产生同步脉冲，是整机工作的指令信号，控制发射器、时间基线发生器、时间标志发生器、TGC电路和显示器同步工作，整机协同工作的关系如图2-1所示。
同步脉冲的重复频率在几百赫到几千赫之间，波形的频率稳定性要求并不高，一般采用自激多谐振荡电路产生矩形波，经微分与削波后形成触发脉冲，就可满足要求。
超声成像设备概述
1MHz的超声波在人体软组织中传播时，其波长为1.5mm。 3MHz的超声波在人体软组织中传播时，其波长为0.5mm。 5MHz的超声波在人体软组织中传播时，其波长为0.3mm， 所以频率越高的超声波在同一脏器组织中传播其波长愈短。
例如：用高频率的探头检查肝脏其波长也愈短。
2、波长与介质的关系
（2）不同介质 同一频率的超声波，在不同介质内 传播，因传播声速不同，则波长也不相同。频率为 3MHz的超声波在人体软组织中传播时，其波长为 0．5mm，而在空气中传播，其波长为0.114mm。
超声成像设备概述
• 医学超声学是一门将声学中的超声 （ultrasound）学与医学应用结合起来形 成的边缘科学，也是生物医学工程学中重 要的组成部分。医学超声影像仪器涉及到 微电子技术、计算机技术、信息处理技术、 声学技术及材料科学，是多学科边缘交叉 的结晶，是理工医相互合作与相互渗透的 结果。迄今超声成像与X-CT、ECT及MRI已 被公认为当代四大医学成像技术。
超声诊断设备的发展历史
1880年发现晶体压电效应。 1917年利用压电原理进行超声探测（超声探头的出现）。 1942年出现首台A型超声检测仪。属于一维超声。
1954年发明B超诊断仪，同年产生M超。 实时二维切面 灰阶超声显像仪（B型）的问世是超声技 术发展史上第一个里程碑。
1959年研制出脉冲多普勒超声（D超）。
超声成像设备
测、核爆炸以及地震预报等； (3)频率高于20kHz的声波称为超声波(超声)； (4)频率超过100MHz的超声波称为高频超声，主要用于探
索物质的微观结构。
与普通声波（可闻波）相比，超声波具有许多特性，其中突 出的有：①由于超声波的频率高，因而波长很短，它可以像 光线那样沿直线传播，使我们有可能只向某一确定的方向发 射超声波；②由于超声波所引起的媒质微粒的振动，即使振 幅很小，加速度也很大，因此可以产生很大的力量。
（4）化学效应
由于生物材料局部压力与温度的升高，会促使发生一些正 常压力与温度下可能出现的化学反应，这种现象称为化学 效应。
以上几种超声效应都不同程度地对人体组织有伤 害作用。因此在临床使用中必须重视安全剂量问 题。虽然目前普遍认为超声对人体危害甚微，但 超声剂量并不是越大越好，目前国际上一般认为 超声对人体的安全阈值为100mW/cm2。
(2)根据脏器反射回波的多少，了解脏器的均质程 度，从而判断正常与异常。
(3)根据反射回波的强弱，判断介质的密度。 (4)根据“液平段”、“气体衰减反射”出现的部
位；结合解剖结构，判断正常或异常。 (5)吸收与衰减 超声在传播中随距离增加，因能量损耗而衰减，
或由于病变组织的吸收而衰减，一般在炎性病变 及恶性病变，吸收多而使出波明显降低衰减。
波长=声速/频率
因此，当速度一定时，波长与频率成反比，频率 越高，波长越短，其传播距离越近，而对病灶最 小直径的分辨力越好。所以，在临床应用中则根 据探查部位而选用不同频率的探头。通常头颅探 查用1.25MHz的探头，胸部及腹部探查用2.5MHz的 探头，而对眼球，乳房及腹壁包块的探查则用 5MHz的探头。
