实训1 常用电工仪器仪表的使用
电工项目实训 常用电工工具仪表的使用
华忆教育集团(机电系) 2015年项目实训实训地点：_电工实训室 指导老师：徐 林任 务 书任务三: 常用电工工具仪表的使用班级：实训人员：核准：一、引入阶段：在电工技术基础中，是离不开电工工具仪表的使用的。
一个合格的电工，在检测电路或者在维修中，都是能熟练的使用各种电工仪表工具，以保证在十分安全的情况下进行电工作业。
但是，要正确规范的操作各种电工仪器仪表就必须对电工仪表工具的结构、原理进行掌握。
下面我们就来介绍几种常用的电工工具仪表。
电工工具大体上可分为三类：1.通用电工工具：如：测电笔、剥线钳、电工刀、螺丝刀、活络扳手等；2.线路装修工具：如：冲击电占、管子钳、紧线器、切割工具、套丝器具等；3.设备装修工具：如：电胶布、热弯吹风、钳子、螺丝刀等。
二、信息收集：（小组分工完成下列任务）1.测电笔图一测电笔的结构图二测电笔的握法2.螺丝刀与扳手图三螺丝刀与扳手的结构和使用3.剥线钳图四剥线钳4.脚扣与安全带图五脚扣与安全带5.紧线器图六紧线器6.电烙铁图七电烙铁的分类三、制定计划：1．各组分工完成信息收集情况：2．写出在过程中遇到的哪些问题，是如何解决的，有什么收获（各部分分别写出）。
四、确定计划：1．小组成员汇报信息收集的知识点；2．课任老师审核制定计划的情况，进行指导并签署意见。
五、实施计划1．以小组为单位讨论各个小组的分工；2．对已有的工具进行结构分析与原理分析；3. 在每个小组的经济承受范围内购买合适家用的工具并进行相关操作；4. 老师对每个小组及同学的了解做分析。
六、评估阶段：2．老师分析小组操作过程的规范性、收集处理的合理性及量具管理的科学性，评出三个优胜小组。
七、问题提出，课后问题布置：。
常用电工仪器仪表使用方法

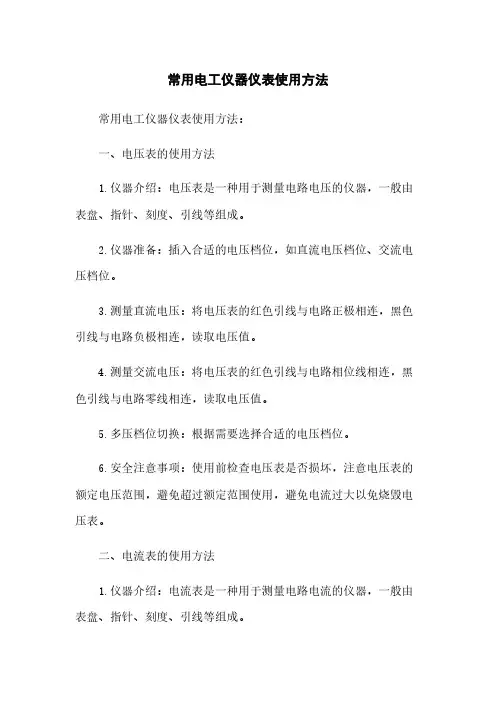

常用电工仪器仪表使用方法常用电工仪器仪表使用方法：一、电压表的使用方法1.仪器介绍：电压表是一种用于测量电路电压的仪器，一般由表盘、指针、刻度、引线等组成。
2.仪器准备：插入合适的电压档位，如直流电压档位、交流电压档位。
3.测量直流电压：将电压表的红色引线与电路正极相连，黑色引线与电路负极相连，读取电压值。
4.测量交流电压：将电压表的红色引线与电路相位线相连，黑色引线与电路零线相连，读取电压值。
5.多压档位切换：根据需要选择合适的电压档位。
6.安全注意事项：使用前检查电压表是否损坏，注意电压表的额定电压范围，避免超过额定范围使用，避免电流过大以免烧毁电压表。
二、电流表的使用方法1.仪器介绍：电流表是一种用于测量电路电流的仪器，一般由表盘、指针、刻度、引线等组成。
2.仪器准备：插入合适的电流档位，如直流电流档位、交流电流档位。
3.测量直流电流：将电流表与电路串联，注意电路中的正负极性与电流表引线的连接，读取电流值。
4.测量交流电流：将电流表与电路串联，注意电流表引线的连接方式，读取电流值。
5.多流档位切换：根据需要选择合适的电流档位。
6.安全注意事项：使用前检查电流表是否损坏，注意电流表的额定电流范围，避免超过额定范围使用，避免电压过大以免烧毁电流表。
三、接地电阻测试仪的使用方法1.仪器介绍：接地电阻测试仪是一种用于测量接地电阻的仪器，通过该仪器可以判断接地是否良好。
2.仪器准备：插入合适的测试电极，连接测试电极与被测地面，打开仪器电源。
3.进行测试：选择测试模式，将测试电极插入地面，等待一段时间后读取测试结果。
4.结果分析：根据测试结果判断接地是否良好，并采取相应的措施改善接地效果。
5.安全注意事项：使用前检查仪器是否损坏，注意测试电极的连接方式，避免触电危险。
附件：本文档附带的附件为常用电工仪器仪表的图片及说明，以便更直观地了解仪器的外观和功能。
法律名词及注释：1.电压：电路中的电势差，在国内法律中也称为电压差，通常用符号U表示。
电工实习中的仪器仪表的使用与操作技巧

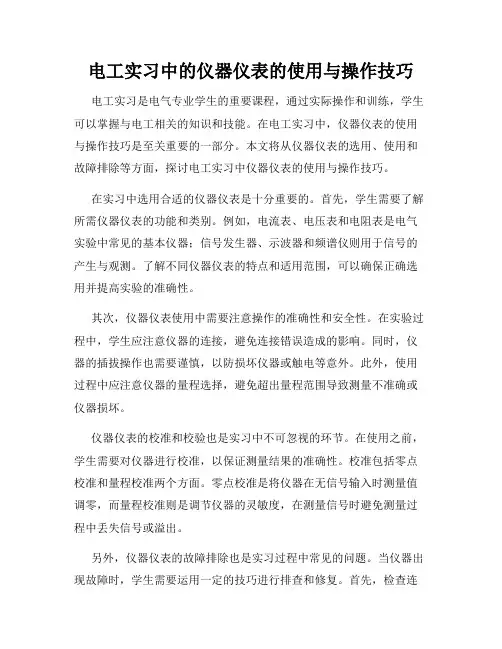

电工实习中的仪器仪表的使用与操作技巧电工实习是电气专业学生的重要课程，通过实际操作和训练，学生可以掌握与电工相关的知识和技能。
在电工实习中，仪器仪表的使用与操作技巧是至关重要的一部分。
本文将从仪器仪表的选用、使用和故障排除等方面，探讨电工实习中仪器仪表的使用与操作技巧。
在实习中选用合适的仪器仪表是十分重要的。
首先，学生需要了解所需仪器仪表的功能和类别。
例如，电流表、电压表和电阻表是电气实验中常见的基本仪器；信号发生器、示波器和频谱仪则用于信号的产生与观测。
了解不同仪器仪表的特点和适用范围，可以确保正确选用并提高实验的准确性。
其次，仪器仪表使用中需要注意操作的准确性和安全性。
在实验过程中，学生应注意仪器的连接，避免连接错误造成的影响。
同时，仪器的插拔操作也需要谨慎，以防损坏仪器或触电等意外。
此外，使用过程中应注意仪器的量程选择，避免超出量程范围导致测量不准确或仪器损坏。
仪器仪表的校准和校验也是实习中不可忽视的环节。
在使用之前，学生需要对仪器进行校准，以保证测量结果的准确性。
校准包括零点校准和量程校准两个方面。
零点校准是将仪器在无信号输入时测量值调零，而量程校准则是调节仪器的灵敏度，在测量信号时避免测量过程中丢失信号或溢出。
另外，仪器仪表的故障排除也是实习过程中常见的问题。
当仪器出现故障时，学生需要运用一定的技巧进行排查和修复。
首先，检查连接是否松动或接触不良，也可以在其他设备上进行相同实验来排除仪器本身的问题。
对于较为复杂的仪器，最好能够熟悉其结构和原理，以更好地定位和解决故障。
最后，危险源和安全措施是电工实习中不可忽视的问题。
在使用仪器仪表时，学生需要注意电源和电压的安全问题，避免触电事故的发生。
同时，实验室中的化学品和气体也需要注意防护和储存，确保实验过程中的安全性。
综上所述，电工实习中的仪器仪表使用与操作技巧需要学生掌握和运用。
正确的仪器选用、操作准确性和安全性、校准和校验、故障排除和安全措施都是实习中需要重点关注的方面。
电工常用仪表使用方法

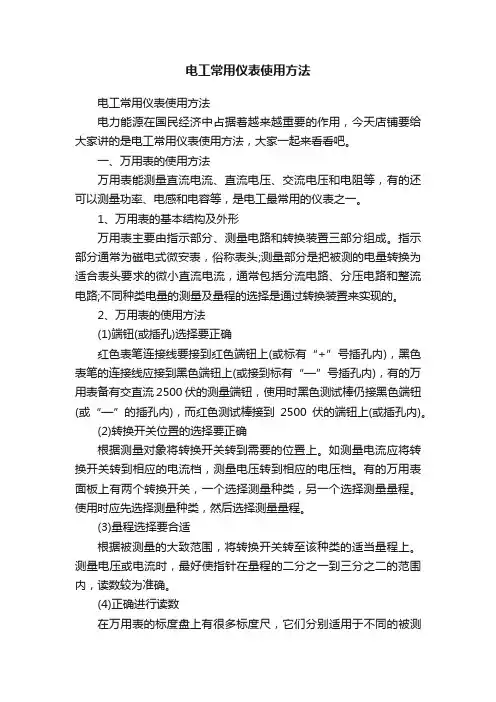

电工常用仪表使用方法电工常用仪表使用方法电力能源在国民经济中占据着越来越重要的作用，今天店铺要给大家讲的是电工常用仪表使用方法，大家一起来看看吧。
一、万用表的使用方法万用表能测量直流电流、直流电压、交流电压和电阻等，有的还可以测量功率、电感和电容等，是电工最常用的仪表之一。
1、万用表的基本结构及外形万用表主要由指示部分、测量电路和转换装置三部分组成。
指示部分通常为磁电式微安表，俗称表头;测量部分是把被测的电量转换为适合表头要求的微小直流电流，通常包括分流电路、分压电路和整流电路;不同种类电量的测量及量程的选择是通过转换装置来实现的。
2、万用表的使用方法(1)端钮(或插孔)选择要正确红色表笔连接线要接到红色端钮上(或标有“+”号插孔内)，黑色表笔的连接线应接到黑色端钮上(或接到标有“—”号插孔内)，有的万用表备有交直流2500伏的测量端钮，使用时黑色测试棒仍接黑色端钮(或“—”的插孔内)，而红色测试棒接到2500伏的端钮上(或插孔内)。
(2)转换开关位置的选择要正确根据测量对象将转换开关转到需要的位置上。
如测量电流应将转换开关转到相应的电流档，测量电压转到相应的电压档。
有的万用表面板上有两个转换开关，一个选择测量种类，另一个选择测量量程。
使用时应先选择测量种类，然后选择测量量程。
(3)量程选择要合适根据被测量的大致范围，将转换开关转至该种类的适当量程上。
测量电压或电流时，最好使指针在量程的二分之一到三分之二的范围内，读数较为准确。
(4)正确进行读数在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。
因此测量时，在对应的标度尺上读数的同时，也应注意标度尺读数和量程档的配合，以避免差错。
(5)欧姆档的正确使用1)选择合适的倍率档测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中间，读数越准确，越向左，刻度线越挤，读数的准确度越差。
2)调零测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的'零位上，这一步骤称为欧姆档调零。
常用电工仪器仪表使用方法-无删减范文
常用电工仪器仪表使用方法常用电工仪器仪表使用方法1. 万用表（Multimeter）1.1 介绍万用表是电工常用的测试仪器，可用于测量电流、电压和电阻。
它通常具有直流电（DC）和交流电（AC）测量功能，并且可以选择不同的量程以提供更高的精度。
1.2 使用方法1. 打开万用表，并确认电源已接通。
2. 确定要测量的物体的电压范围或电流范围，并将量程选择旋钮调整到适当的位置。
3. 使用测试笔将红色电缆连接到正极，黑色电缆连接到负极。
4. 将红色测试笔与待测物体的正极连接，并将黑色测试笔与负极连接。
5. 在液晶屏上观察读数，并记录测量结果。
6. 测量完毕后，关闭万用表，并将测试笔从待测物体上取下。
2. 环境检测仪（Environment Meter）2.1 介绍环境检测仪广泛应用于电气设备的安装和维护过程中，用于测量温度、湿度、气压和风速等环境参数，以确保电气设备的正常运行环境。
2.2 使用方法1. 打开环境检测仪，并确认电源已接通。
2. 根据需要选择要测量的环境参数，并将检测仪设置为相应的测量模式。
3. 将环境探头或传感器置于待测位置，确保探头与环境充分接触。
4. 等待一段时间，以确保测量结果稳定。
5. 在仪表上观察并记录测量结果。
6. 测量完毕后，关闭环境检测仪。
3. 电流钳形表（Clamp Meter）3.1 介绍电流钳形表是一种用于测量电流的便携式测试仪器。
它通过将夹头固定在待测导线周围，通过感应原理测量通过导线的电流。
3.2 使用方法1. 打开电流钳形表，并确认电源已接通。
2. 选择适当的电流量程，根据预计测量值设置量程选择旋钮。
3. 将电流钳形表的夹头完全打开，将要检测的导线放入夹头中，并将夹头完全闭合。
4. 在仪表上观察并记录测量结果。
5. 测量完毕后，将夹头从待测导线上取下。
4. 接地电阻测试仪（Ground Resistance Tester）4.1 介绍接地电阻测试仪是用于测量接地系统的电阻值的专用仪器。
常用电工仪器仪表使用方法
常用电工仪器仪表使用方法常用电工仪器仪表使用方法1.万用表1.1 仪器概述万用表是电工常用的测试仪器，用于测量电压、电流、电阻等电学量。
本章节将介绍万用表的操作方法。
1.2 仪器操作1.2.1 插入测量引线在测量之前，需将红色测量引线插入表头正极孔，黑色测量引线插入负极孔。
1.2.2 选择测量范围万用表具有多个测量范围，根据待测电学量的大小，选择合适的测量范围。
通常，先选择较高的范围，逐渐降低，以保证测量精确度。
1.2.3 接入待测电路将测量引线的探头与待测电路正确连接，确保没有接反或短路现象。
1.2.4 读取测量结果读取万用表的数字显示，可以得到待测电学量的数值。
2.电钳式万用表2.1 仪器概述电钳式万用表是一种特殊的万用表，具有夹持电流测量功能。
本章节将介绍电钳式万用表的使用方法。
2.2 仪器操作2.2.1 插入测量引线在测量之前，需将红色测量引线插入表头正极孔，黑色测量引线插入负极孔。
2.2.2 选择测量范围电钳式万用表钳口内侧通常有一圈矩形标志，此为电流测量范围。
根据待测电流的大小，选择合适的测量范围。
2.2.3 夹持待测电路打开电钳式万用表，将待测电路线夹入电钳口内，确保线路夹紧牢固。
2.2.4 读取测量结果读取电钳式万用表的数字显示，就可以得到待测电路的电流值。
3.电压表3.1 仪器概述电压表是用于测量电压的一种仪器，通常需要外接电源。
下面将介绍电压表的使用方法。
3.2 仪器操作3.2.1 插入测量引线将红色测量引线插入表头正极孔，黑色测量引线插入负极孔。
需要注意的是，电压表一般需要接外部直流电源才能正常工作，所以需将电源线插入电源孔。
3.2.2 选择电压档位根据待测电压的大小，选择合适的电压档位。
通常，先选择较高的档位，逐渐降低，以保证测量精确度。
3.2.3 接入待测电路将测量引线的探头与待测电路的正负极正确连接。
3.2.4 读取测量结果读取电压表的数字显示，即可得到待测电路的电压值。
常用电工仪器仪表使用方法
常用电工仪器仪表使用方法常用电工仪器仪表使用方法1·万用表的使用方法：●将选择旋钮拨至相应的测量范围。
●将测试探头与被测电路的正负极连接。
●读取显示屏上的测量数值，确保电压、电流或电阻在正常范围内。
2·示波器的使用方法：●将示波器与被测电路连接，通常需要使用探头将示波器的输入与电路相连。
●调整示波器的水平和垂直控制旋钮，确保波形图在显示屏上清晰可见。
●分析波形图的振幅、频率、相位差等参数，以了解电路的工作状态。
3·频率计的使用方法：●将频率计与被测电路连接，一般需要将频率计的输入与电路相连。
●调整频率计的设置参数，如测量范围、触发方式等。
●读取频率计上的显示数值，即可得到被测电路的频率信息。
4·电能表的使用方法：●将电能表与电路连接，通常需要将电能表的输入与电路的相位和电源接线相连。
●设置相应的电能表参数，如电流倍数、电压倍数等。
●根据电能表上的显示屏读取电能的消耗，可用于计量电路的能耗。
5·绝缘电阻测试仪的使用方法：●连接被测电路的绝缘电阻测试仪，确保电路与测试仪之间的电气隔离。
●设置绝缘电阻测试仪的参数，如测试电压、测试时间等。
●根据测试仪上的显示屏读取电路的绝缘电阻数值，以评估电路的绝缘性能。
6·热像仪的使用方法：●针对需要测量的热点，将热像仪对准该区域，保持适当的距离。
●确保热像仪的镜头干净，以获取清晰的热图。
●根据热像仪上的显示屏，观察和分析热点的温度分布，以检测电路的异常情况。
7·电容测试仪的使用方法：●连接电容测试仪与被测电容器的正负极。
●设置电容测试仪的参数，如测量范围、测试电压等。
●根据测试仪上的显示屏读取电容器的电容数值，并判断是否符合要求。
附件：本文档不包含附件。
法律名词及注释：无。
常用电工仪器仪表使用方法
常用电工仪器仪表使用方法电工仪器仪表使用方法1.万用表使用方法1.1 插入测量电路插入红色测试笔到“VΩmA”插孔，插入黑色测试笔到“COM”插孔。
1.2 测量直流电压将测试笔分别接触电路的正负极，读取测得的电压数值。
1.3 测量交流电压将测试笔分别接触电路的正负极，读取测得的电压数值。
1.4 测量电流将测试笔依次接触电路的正极和负极，注意选择合适的测量范围。
1.5 测量电阻断开电路连接，将测试笔接触电阻两端，读取测得的电阻数值。
1.6 其他功能根据仪器的说明书，了解并正确使用其他功能。
2.探针使用方法2.1 插入插座插入红色探针到正极插座，插入黑色探针到负极插座。
2.2 上电操作打开电源开关，确保探针连接到正确的电源。
2.3 使用测量功能按下测量按钮，等待测量结果显示，并记录所需数据。
2.4 安全操作在使用过程中，确保接地良好，避免接触高压电源。
3.定时器使用方法3.1 设置计时时间选择合适的计时单位和时间范围，旋转调节开关设置计时时间。
3.2 启动计时器按下启动按钮，计时器开始计时，显示剩余时间。
3.3 暂停计时器按下暂停按钮，计时器停止计时，可能显示剩余时间或已经过的时间。
3.4 重置计时器按下重置按钮，计时器将回到初始状态，需要重新设置计时时间。
3.5 其他功能根据仪器的说明书，了解并正确使用其他功能。
附件：本文档不涉及附件。
法律名词及注释：1.电压：表示电能转换为其他能源的能力的物理量。
2.电流：载流子在时间单位内通过某面积截面的数量。
3.电阻：电阻是一个物体对电流通过的阻碍程度的物理量。
4.交流电流：电荷在电路中来回运动的电流。
5.直流电压：电流方向恒定的电压。
6.接地：将物体与地球形成有效导电连接的过程。
7.电路：由电源、导线、电器元件等组成的路径，电流在其中流动。
实验一常用电工仪表的使用及
• 实验介绍 • 电工仪表基础知识 • 常用电工仪表的使用方法 • 电工仪表的注意事项 • 实验总结与思考
01
实验介绍
实验目的
掌握常用电工仪表的 使用方法。
学会正确读取电工仪 表的测量结果。
了解电工仪表的注意 事项和安全操作规程。
实验设备
万用表
示波器 接地电阻测试仪
在实验中，我们了解了安全操作规范，但实际操作中仍需注意安全问题。思考如何保证电 工仪表使用的安全性，防止意外事故的发生。
THANKS
感谢观看
理解更加深入。
实验不足与改进
操作不够熟练
安全意识需加强
在实验过程中，我发现自己对电工仪 表的操作还不够熟练，需要多加练习 以提高操作速度和准确性。
虽然实验中了解了安全操作规范，但 在实际操作中仍需加强安全意识，确 保操作安全。
理论知识掌握不扎实
在实验过程中，我发现自己对电工仪 表的理论知识掌握不够扎实，需要加 强理论学习，深入理解相关原理。
钳形电流表 兆欧表
02
电工仪表基础知识
电工仪表分类
直读式仪表
比较式仪表
记录式仪表
数字式仪表
如电流表、电压表等， 可以直接读取测量结果。
如万用表，通过比较已 知量与未知量来得出测
量结果。
如示波器，能够记录并 显示电信号的变化过程。
如数字万用表，能够将 测量结果以数字形式显
示。
电工仪表的工作原理
磁电式仪表
钳形电流表的使用方法
总结词
钳形电流表是一种用于测量交流 电流的仪表，其特点是不需要断 开电路即可测量。
详细描述
使用钳形电流表时，应先选择合 适的量程，然后将钳口夹住待测 导线，再调整档位开关至合适位 置，最后读取数值并记录。
实验1指导书 常用仪器仪表的使用(电工)
常用仪器仪表的使用一、实验目的1．了解常用电工测量仪表的分类、用途。
2．掌握电源、信号源、测量仪表的正确使用方法，掌握用示波器测量交流信号的电压幅值、周期、频率等参数。
3．熟悉NEEL-II型电工电子实验装置。
二、实验预习1．打印实验指导书，预习实验的内容，了解本实验的目的、原理和方法。
2．计算各表中要求的电压、电流理论值，写出计算过程。
三、实验设备与仪器NEEL-II型电工电子实验装置：含直流电压表、直流电流表、交流电压表、交流电流表、功率与功率因数组合表、交流毫伏表、直流电压源、直流电流源、交流电源、函数信号源及实验电路。
双踪示波器。
四、实验原理1．电压表、电流表、交流功率表的使用方法。
电压测量电流测量功率测量图1 电压表、电流表、功率表的使用方法2．交流毫伏表：用于测量电路中的交流信号电压有效值。
3．函数信号源：用于产生幅值和频率可调的交流信号（正弦波、方波、三角波）。
信号源输出信号的调节：调节“波形选择”开关可选择输出信号波形（正弦波、方波、三角波）。
调节“频率选择”开关，配合“频率粗调”、“频率细调”旋钮可调出信号发生器输出频率范围内任意一种频率，LED显示窗口将显示出相应频率值。
调节“输出衰减”开关和“幅值调节”旋钮可得到所需要的输出电压。
4．电源：包括直流可调稳压电源（0～30V），直流可调稳流电源（0～500mA），三相四线制的交流电源，单相交流电源（0～250V ）。
图2 三相交流可调电源与单相交流可调电源5．数字万用表：测量直流和交流电压、电流、电阻等。
某些万用表还可以测量三极管、二极管、电容和频率等。
① 型号栏；② 液晶显示屏：显示测量数值； ③ 发光二极管：通断检测报警；④ 档位开关：改变测量功能、量程及开关机； ⑤ 20A 电流测试正极插座； ⑥ 200mA 电流测试正极插座； ⑦ 电容、温度、及公共负极插座； ⑧ 电压、电阻及二极管正极插座； ⑨ 三极管测试插座； ⑩ 背光灯/自动关机开关。
实验报告基本电工仪表的使用doc
实验报告基本电工仪表的使用篇一：实验一基本电工仪表的使用及测量误差的计算实验一基本电工仪表的使用及测量误差的计算一、实验目的1. 熟悉实验台上各类电源及各类测量仪表的布局和使用方法。
2. 掌握指针式电压表、电流表内阻的测量方法。
3. 熟悉电工仪表测量误差的计算方法。
二、原理说明1. 为了准确地测量电路中实际的电压和电流，必须保证仪表接入电路后不会改变被测电路的工作状态。
这就要求电压表的内阻为无穷大；电流表的内阻为零。
而实际使用的指针式电工仪表都不能满足上述要求。
因此，当测量仪表一旦接入电路，就会改变电路原有的工作状态，这就导致仪表的读数值与电路原有的实际值之间出现误差。
误差的大小与仪表本身内阻的大小密切相关。
只要测出仪表的内阻，即可计算出由其产生的测量误差。
以下介绍几种测量指针式仪表内阻的方法。
2. 用“分流法”测量电流表的内阻如图1-1所示。
A为被测内阻(RA)的直流电流表。
测量时先断开开关S，调节电流源的输出电流I 使A表指针满偏转。
然后合上开关S，并保持I值不变，调节电阻箱RB的阻值，使电流表的指针指在1/2满偏转位置，此时有IA＝IS＝I/2∴ RA＝RB∥R1可调电流源R1为固定电阻器之值，RB可由电阻箱的刻度盘上读得。
图 1-1 3. 用分压法测量电压表的内阻。
如图1-2所示。
V为被测内阻(RV)的电压表。
测量时先将开关S闭合，调节直流稳压电源的输出电压，使电压表V的指针为满偏转。
然后断开开关S，调节RB使电压表V的指示值减半。
此时有：RV＝RB＋R1电压表的灵敏度为：S＝RV/U (Ω/V) 。
式中U为电压表满偏时的电压值。
4. 仪表内阻引起的测量误差（通常称之为方可调稳压源法误差，而仪表本身结构引起的误差称为仪表基图1-2 本误差）的计算。
（1）以图1-3所示电路为例，R1上的电压为R1 1 UR1＝─── U，若R1＝R2，则 UR1＝─ U 。
R1＋R2 2现用一内阻为RV的电压表来测量UR1值，当RVR1RV与R1并联后，RAB＝───，以此来替代RV＋R1RVR1────RV＋R1上式中的R1，则得U'R1＝────── U 图 1-3RVR1 ───＋R2 RV＋R1RVR1────RV＋R1 R1 绝对误差为△U＝U'R1－UR1＝U(─────—－────)RVR1 R1＋R2 ───＋R2 RV＋R1 －R2 1R2U化简后得△U＝───────────────── 2 2RV(R1＋2R1R2＋R2)＋R1R2(R1＋R2)U若 R1＝R2＝RV，则得△U ＝－─6vU'R1－UR1-U/6相对误差△U％＝─────×100％＝──×100％＝－33.3% UR1 U/2由此可见，当电压表的内阻与被则电路的电阻相近时，测量的误差是非常大的。
常用电工测量仪表的使用实验
实验一常用电工测量仪表的使用实验目的：掌握机械式万用表、数字式万用表、钳形电流表和摇表的使用方法。
实验原理：各种仪表的工作原理。
实验器材：机械式万用表、数字式万用表、钳形电流表和摇表第一部分：万用表的使用方法万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
选择开关：万用表的选择开关是一个多档位的旋转开关。
用来选择测量项目和量程。
一般的万用表测量项目包括：“mA”；直流电流、“V”：直流电压、“V”：交流电压、“Ω”：电阻。
每个测量项目又划分为几个不同的量程以供选择。
表笔和表笔插孔：表笔分为红、黑二只。
使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。
一、36V以下的电压为安全电压，在测高于36V直流，25V交流电时，要检查表笔是否可靠接触，是否正确连接，是否绝缘良好等，以免电击。
二、换功能和量程时，表笔应离开测试点，测试时选择正确的功能和量程，谨防误操作。
三、直流电压测量，先将量程开关转至相应的DCV量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。
四、交流电压测量，先将量程开关转至相应的ACV量程上，然后将测试表笔跨接在被测电路上。
五、直流电流测量，先将量程开关转至相应的DCA档位上，然后将仪表串入被测电路上。
六、交流电流测量，先将量程开关转至相应的ACA档位上，然后将仪表串入被测电路上。
七、电阻测量，将量程开关转到相应的电阻量程上，将两表笔跨接在被测电阻上。
八、电容测量，将量程开关转到相应的电容量程上，将测试表笔跨接在被测电容、两端进行测量，必要时注意极性。
常用电工仪表的正确使用
提示：
1) 如果使用前不知道被测电流范围，将功能开关置于最大量
程并逐渐下降; 2) 表示最大输入电流为200mA，过量的电流将烧坏保险丝，
应再更换，20A量程无保险丝保护，测量时不能超过15秒。
2、交流电流的测量 测量方法与1相同，不过档位应该打到交流档位，电流测量完
毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，表或电
源会报废!
测量电阻： 无须调零.将红,黑表笔分别**" V Ω"与"COM"插孔, 旋动量程选择开关至合适位置(200,2K,200K,2M,20M), 将两笔表跨接在被测电阻两端(不得带电测量!),显示屏 所显示数值即为被测电阻的数值.当使用200MΩ量程进 行测量时,先将两表笔短路,若该数不为零,仍属正常,此读 数是一个固定的偏移值,实际数值应为显示数值减去该
即用小导线将三个管脚引出。这样方便了很多哦。
电容测试：
连接待测电容之前，注意每次转换量程时，复零需要时间，有
漂移读数存在不会影响测试精度。 1、将功能开入电容测试座中。
提示： 1) 仪器本身已对电容档设置了保护，故在电容测试过程中不用
考虑极性及电容充放电等情况;
提示：
1) 如果不知被测电压范围.将功能开关置于最大量程并逐渐下降;
2) 如果显示器只显示“1”，表示过量程，功能开关应置于更高量程; 3) “ ”表示不要测量高于1000V的电压，显示更高的电压值是可能的，
但有损坏内部线路的危险;
4) 当测量高电压时，要格外注意避免触电。 2、交流电压测量(交流电压测量的是有效值，即rms)
1) 将黑表笔插入COM插孔，红表笔插入V/Ω插孔;
2) 将功能开关置于交流电压档V~量程范围，并将测试笔连接到待测电 源或负载上，测量交流电压时，没有极性显示。
实验一常用电子仪器仪表使用
表1.3
θ XXT((ddiivv))3600
一周期格数 XT＝
两波计算值
θ＝
θ＝
• 测量信号源输出电压频率及峰峰值，记入表 1.1。
信号电压频率
示波器测量值
周期（ms）
频率（Hz）
100Hz
信号电压毫伏表读 数（V）
示波器测量值
峰峰值（V）
有效值（V）
1KHz
10KHz
100KHz
• 2、测量两波形间相位差
• (1) 用双踪显示测量两波形间相位差
• ① 按图1.2连接实验电路， 将函数信号发生器 的输出电压调至频率为1KHz，幅值为2V的正弦 波，经RC移相网络获得频率相同但相位不同的两 路信号ui和uR，分别加到双踪示波器的输入端。
二 实验仪器使用及接线
1 电源开关
2 数字存储示波器使用
3 数字万用表
4 数字信号发生器
5 电源
6 交流毫伏表
• 三.实验内容与步骤
• 1、用示波器和交流毫伏表测量信号参数
• 调节函数信号发生器有关旋钮，使输出频率 分别为100Hz、1KHz、10KHz、100KHz， 有效值均为1V（交流毫伏表测量值）的正弦 波信号。
实验一 常用电工仪表的使用及
VC9806数字万用表外观 图
保持 按键
电源 开关
保持状态
测 量 功 能 及 其 表 示 法
电
压
、
挡
电 阻
、
频
率
表 笔 插 法 （ 一 ）
过 量 程 时 的 显 插 法 （ 二 ）
大 量 程 电 流 档
表 笔 插 法 （ 三 ）
万 用 表 放 置
电流的测量方式
I1 I2 I1+I2 I1:I2
U=10V U=15V
U=10V U=15V U1 U2 I
I1 I2
预习内容及预习报告要求
• 预习报告要求
– 实验用仪器设备准备情况 – 实验中所涉及的相关知识的准备 – 实验中的数据的理论分析、计算 – 实验注意事项
实验一 常用电工仪表的使用 及直流电压电流的测量实验
一、实验目的
• 1、掌握电工技术实验的基本要求 和方法
• 2、了解电工实验台的结构 • 3、掌握常用电工仪表、仪器的使
用 • 4、学习直流电压、电流的测量
实验的预习与准备
每次实验前，均应充分准备，否则实验效果会大打折扣， 且有损坏仪器设备和人身事故的危险。为了确保能满足预习的 要求，每次实验前，教师将对学生进行书面或口头检查，凡没 有达到预习要求的学生不能参加实验。实验准备及预习的要求 是：
4.实验结束，将实验器材按要求摆放，填写好仪器设备使用记 录本后方可离开。
实验总结
在实验的基础上，对实验现象和数据进行整理分析，然后写出实 验报告。编写实验报告的过程是一个从感性认识到理性认识的过程， 也是一个加深理解和巩固理论知识的过程，更是培养严谨科学态度、 提高综合素质的不可或缺的过程，因而必须重视并认真撰写实验总 结报告。
常用电工仪表的使用实验报告
常用电工仪表的使用实验报告1. 介绍在电工领域，使用各种电工仪表是非常常见的。
这些仪表用于测量电流、电压、电阻等电气参数，帮助工程师完成各种电工工作。
本实验报告旨在介绍常用电工仪表的使用方法以及实际应用。
2. 安全注意事项在使用电工仪表之前，务必要注意以下安全事项：2.1 使用绝缘手套在接触高电压设备或进行高电压测量时，应佩戴绝缘手套以保护自己的安全。
2.2 禁止在带电条件下进行接线或调整在进行电路接线或参数调整时，务必确保电路处于断电状态，以免引发危险。
2.3 避免过载在使用电流表或电压表时，要确保选择适当的量程，以避免过载损坏仪表，或对自身造成伤害。
3. 常用电工仪表下面介绍几种常用的电工仪表及其使用方法。
3.1 电流表电流表主要用于测量电路中的电流大小，其使用方法如下所示： 1. 将电流表接入电路中，与电流流过的位置串联连接。
2. 根据待测电流的范围，选取合适的量程档位。
3. 打开电流表的选择开关，并等待读数稳定。
4. 记录所测得的电流数值，并注意单位。
3.2 电压表电压表用于测量电路中的电压大小，其使用方法如下所示： 1. 将电压表接入电路中，与待测电压相平行连接。
2. 根据待测电压的范围，选取合适的量程档位。
3. 打开电压表的选择开关，并等待读数稳定。
4. 记录所测得的电压数值，并注意单位。
3.3 电阻表电阻表用于测量电路中的电阻数值，其使用方法如下所示： 1. 将电阻表接入电路中，与待测电阻相取代连接。
2. 根据待测电阻的范围，选取合适的量程档位。
3. 打开电阻表的选择开关，并等待读数稳定。
4. 记录所测得的电阻数值，并注意单位。
4. 实验过程以下是在实验室中使用常用电工仪表进行实验的具体过程：4.1 实验准备1.准备所需的电工仪表：电流表、电压表和电阻表。
2.验证仪表的工作状态，确保其能够正常使用。
3.确定待测电路的参数范围，选择合适的量程档位。
4.2 实验步骤1.将电流表按照3.1小节中的使用方法连接到待测电路中。
常用电工仪器仪表使用方法
常用电工仪器仪表使用方法常用电工仪器仪表使用方法一、电压表的使用方法1：准备工作a：检查电压表的外观，确保无损坏。
b：确保电压表的电池或电源充足。
c：设置电压表的量程，选择合适的测量范围。
2：连接电压表a：将电压表的正、负电极正确连接到电路中。
b：根据需要选择直流或交流模式。
3：测量电压a：将电压表的选择开关打开，开始测量。
b：注意观察电压表的刻度，确保读数准确。
c：注意测量过程中的电路安全，防止触电事故发生。
4：结束测量a：关闭电压表的选择开关，断开电路连接。
b：清理电压表，放回原处。
二、电流表的使用方法1：准备工作a：检查电流表的外观，确保无损坏。
b：确保电流表的电池或电源充足。
c：设置电流表的量程，选择合适的测量范围。
2：连接电流表a：将电流表的正、负电极正确连接到电路中。
b：根据需要选择直流或交流模式。
3：测量电流a：将电流表的选择开关打开，开始测量。
b：注意观察电流表的刻度，确保读数准确。
c：注意测量过程中的电路安全，防止触电事故发生。
4：结束测量a：关闭电流表的选择开关，断开电路连接。
b：清理电流表，放回原处。
三、电阻表的使用方法1：准备工作a：检查电阻表的外观，确保无损坏。
b：确保电阻表的电池或电源充足。
c：设置电阻表的量程，选择合适的测量范围。
2：连接电阻表a：将电阻表的测量端口正确连接到待测电阻上。
b：若需要测量电路中的电阻，先将电路断开，再连接电阻表。
3：测量电阻a：将电阻表的选择开关打开，开始测量。
b：注意观察电阻表的刻度，确保读数准确。
c：避免激流和高温测量，以防烧坏电阻表。
4：结束测量a：关闭电阻表的选择开关，断开电路连接。
b：清理电阻表，放回原处。
附件：本文档无附件。
法律名词及注释：1：电压表：用于测量电路中的电压值的仪器。
2：电流表：用于测量电路中的电流值的仪器。
3：电阻表：用于测量电阻值的仪器。
常用电工仪表的正确使用
数字万用表： 数字万用表具有测量精度高,显示直观,功能全,可靠性好,小巧轻便 以及便于操作等优点 面板结构与功能 图为DT-830型数字万用表的面板图, 包括LCD液晶显示器,电源开 关,量程选择开关,表笔插孔等. 液晶显示器最大显示值为1999,且具有自动显示极性功能.若被测电 压或电流的极性为负,则显示值前将带"-"号.若输入超量程时,显示 屏左端出现"1"或"-1"的提示字样.
交流电流的测量：
1、选择恰当档位（测电流，电流值范围） 2、断开被测线路（但是用电设备和负载不能断开，否则 就是线路短路！），将万用表窜入线路（注意是串联）， 此时万用表电阻几乎为零，流经万用表的电流就等于流经 用电设备和负载的电流。
3、如果是较大型用电设备（工作电压一般为220V至380V ），建议使用钳形电流表（万用表）。其原理是在通电线 路上形成闭合的电磁场，电磁场的变化引起万用表产生电 流。这个电流与被测线路电流存在一个比例关系，从而可 以直接在电流表中读出线路电流。
2、满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高 的量程。
3、测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联 ，测直流量时不必考虑正、负极性。
4、当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时 ，显示屏将显示“000”，或低位上的数字出现跳动。
考虑极性及电容充放电等情况; 2) 测量电容时，将电容插入专用的电容测试座中; 3) 测量大电容时稳定读数需要一定的时间; 4) 电容的单位换算：1μF=106pFlμF=103nF。
Hale Waihona Puke 注意事项： 1、如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次
实训1常用电工仪器仪表的使用
实训1 常用电工仪器仪表的使用一、实训目的1．了解常用仪表表盘上主要标注的意义。
2．掌握常用仪器设备的使用方法。
二、原理说明实训中常用的电工仪器仪表的工作原理分别如下：1. 万用表万用表具有带标尺的刻度盘、转换开关、零欧姆调节旋钮和供测量接线的插孔。
万用表应水平放置，测量前首先检查表头指针是否在零点，若不在零点，则可调节表头下方的机械调零旋钮使指针置于零位。
1）直流电压的测量将万用表转换开关拨至直流电压挡，估计被测电压的大小，选择适当的量程，两表笔应跨接在被测电压的两端。
红色表笔插“+”孔，接至被测电压的正极；黑色表笔插“-”孔，接至被测电压的负极。
当指针反向偏转时，将两表笔交换后接至电路，再读取读数。
被测电压的正负由电压的参考极性和实际极性是否一致来决定。
2）交流电压的测量将万用表转换开关拨至交流电压挡，把两表笔跨接在被测电压的两端（不必区分正负端），交流电压挡的标尺刻度为正弦交流电压的有效值。
3）直流电阻的测量将万用表转换开关拨至电阻挡，估计被测电阻的大小，选择电阻挡的量程，被测电阻的值应尽量接近这一挡的中心电阻值，这样才能提高测量电阻的准确性。
2. 双路直流稳压电源直流稳压电源是输出可调稳定直流电压的电源设备。
它一般可以输出稳定的直流电压0~30 V，输出最大电流3 A。
使用时先插上仪器的电源插头，输入220 V的交流电压，再打开面板上的电源开关，指示灯即亮。
3. 低频信号发生器信号发生器是产生适合一定技术要求的电信号的电子仪器，工作频率在低频范围内的称为低频信号发生器。
在电路实验中，常用的正弦波低频信号发生器型号众多, 我们以功能较全的XD7型为例来说明低频信号发生器的一般使用方法。
XD7型低频信号发生器的使用方法如下：（1）仪器通电前，先将输出调节旋钮逆时针方向旋到最小位置，检查电源电压是否与仪器所需电源电压相符，然后接通电源开关，电源指示灯亮。
（2）频率调节：根据所需频率，先选择频段，再调节“频率调节”旋钮，使指针指在所需频率位置即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用电工仪器仪表的使用
一, 实验目的
1. 了解常用仪表表盘上主要标注的意义.
2. 掌握常用仪器设备的使用方法.
二, 原理说明
实验中常用的电工仪器仪表的工作原理分别如下:
1. 万用表
万用表具有带标尺的刻度盘, 转换开关, 零欧姆调节旋钮和供测量接线的插孔. 万用表应水平放置, 测量前首先检查表头指针是否在零点, 若不在零点, 则可调节表头下方的机械调零旋钮使指针置于零位.
1) 直流电压的测量
将万用表转换开关拨至直流电压挡, 估计被测电压的大小, 选择适当的量程, 两表笔应跨接在被测电压的两端. 红色表笔插"+" , 接至被测电压的正极; 黑色表笔插"-"孔, 接至被测电压的负极. 当指针反向偏转时, 将两表笔交换后接至电路, 再读取读数. 被测电压的正负由电压的参考极性和实际极性是否一致来决定.
2) 交流电压的测量
将万用表转换开关拨至交流电压挡, 把两表笔跨接在被测电压的两端(不必区分正负端), 交流电压挡的标尺刻度为正弦交流电压的有效值.
3) 直流电阻的测量
将万用表转换开关拨至电阻挡, 估计被测电阻的大小, 选择电阻挡的量程, 被测电阻的值应尽量接近这一挡的中心电阻值, 这样才能提高测量电阻的准确性.
2. 双路直流稳压电源
直流稳压电源是输出可调稳定直流电压的电源设备. 它一般可以输出稳定的直流电压0~30 V, 输出最大电流3 A. 使用时先插上仪器的电源插头, 输入220 V的交流电压, 再打开面板上的电源开关, 指示灯即亮.
3. 低频信号发生器
信号发生器是产生适合一定技术要求的电信号的电子仪器, 工作频率在低频范围内的称为低频信号发生器. 在电路实验中, 常用的正弦波低频信号发生器型号众多, 我们以功能较全的XD7型为例来说明低频信号发生器的一般使用方法.
XD7型低频信号发生器的使用方法如下:
(1) 仪器通电前, 先将输出调节旋钮逆时针方向旋到最小位置, 检查电源电压是否与仪器所需电源电压相符, 然后接通电源开关, 电源指示灯亮.
(2) 频率调节: 根据所需频率, 先选择频段, 再调节"频率调节"旋钮, 使指针指在所需频率位置即可.
(3) 电压输出: 由面板上"电压输出"插座引出, 可用"输出调节"旋钮调节输出电压的大小.
(4) 功率输出: 两种输出方式, 一种是对称式输出, 一种是不对称式输出.
(5) 输出指示: 本仪器面板上的电压表所示的电压值为仪器不对称输出时电压的有效值. 当仪器接成对称输出时, 电压表指示值为实际输出电压值的二分之一.
4. 电子管毫伏表
电子管毫伏表是测量正弦交流电压有效值的电子仪器. 与一般交流电压表相比, 它的量程多, 测量电压的频率宽, 灵敏度高, 使用范围更广, 输出阻抗高, 输入电容小, 对被测电路影响小.
GB-9B型电子管毫伏表的使用方法如下:
(1) 通电前, 检查电源电压是否与仪器所需的电源电压相符.
(2) 将仪器的两输入端短路后, 打开仪器电源开关, 指示灯亮.
(3) 将量程选择开关(量限)置于所需量限位置, 重新调节零点, 然后即可进行测量.
(4) 仪器的输入端有一端是接地的, 它与被测电路的接地端应可靠连接, 以减少测量时的外来干扰.
(5) 使用中为了防止因感应电压使毫伏表指针过偏而受到损坏, 在停止测量的时间内, 可将量限开关置于10 V以上的高量限位置. 在使用毫伏级量限时, 读数后应将量限开关置于高量限位置后才可断开毫伏表输入端.
(6) 本仪表一般不能用于非正弦电压的测量.
三, 实实验仪器设备
MF-47型万用表1块交流电流表1块双路直流稳压电源1台功率表1块低频信号发生器1台交流电压表1 毫伏表1台直流电流表1块
四, 实验内容
1. 熟悉电流表及功率表表盘标注.
2. 观察交, 直流电流表和功率表的表盘标注与型号, 并将它们记录在下表中.
仪表名称、表面标注与型号、标注和型号的意义、直流电流表、交流电流表、功率表
3. 用万用表测量直流电流
(1) 按图1接线, 将万用表转换开关置于直流电流500 mA挡, 万用表的红表笔接至电路的A 点, 黑表笔接至B点, 万用表被串联接入电路, 直流稳压电源输出电压Us=10 V, R=100 Ω, 可变电阻器Rp调至最大电阻值, Rp最大阻值为200 Ω.
(2) 闭合开关S, 可变电阻器分别取Rp/4, Rp /2, 3 Rp /4, Rp, 测量相应的直流电流值, 记入下表中.
3. 用毫伏表测量信号发生器的输出电压
五, 实验注意事项
1. 直流稳压源的输出不允许短路, 恒流源的输出不允许开路.
2. 切记不可误用万用表的电阻挡和电流挡去测量电压, 以免烧坏表头.
六, 实训报告
1. 测量电压或电流时, 若不知具体数值, 万用表应如何选择量程
2. 由实验数据说明在测量交流电压时, 万用表(或普通交流电压表)和电子毫伏表各适用于何种场合.。
