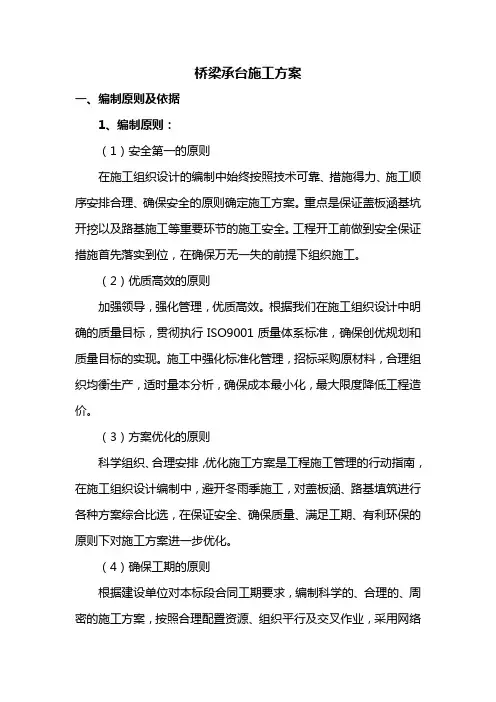

桥梁承台施工方案
桥梁承台施工方案一、编制原则及依据1、编制原则：（1）安全第一的原则在施工组织设计的编制中始终按照技术可靠、措施得力、施工顺序安排合理、确保安全的原则确定施工方案。
重点是保证盖板涵基坑开挖以及路基施工等重要环节的施工安全。
工程开工前做到安全保证措施首先落实到位，在确保万无一失的前提下组织施工。
（2）优质高效的原则加强领导，强化管理，优质高效。
根据我们在施工组织设计中明确的质量目标，贯彻执行ISO9001质量体系标准，确保创优规划和质量目标的实现。
施工中强化标准化管理，招标采购原材料，合理组织均衡生产，适时量本分析，确保成本最小化，最大限度降低工程造价。
（3）方案优化的原则科学组织、合理安排，优化施工方案是工程施工管理的行动指南，在施工组织设计编制中，避开冬雨季施工，对盖板涵、路基填筑进行各种方案综合比选，在保证安全、确保质量、满足工期、有利环保的原则下对施工方案进一步优化。
（4）确保工期的原则根据建设单位对本标段合同工期要求，编制科学的、合理的、周密的施工方案，按照合理配置资源、组织平行及交叉作业，采用网络计划技术队各工序作业时间加以控制。
同事，搞好工序衔接，适时进度监控，及时修正作业资源配置，确保工期目标，满足业主要求。
（5）科学配置的原则根据本合同段的工程量大小及各项管理目标的要求，在施工组织上实行科学配置，选派经验丰富的管理人员、过硬的技术人员和专业化水平高的施工队伍，投入高效先进的施工设备，确保工程施工的顺利进行。
2、编制依据：施工组织设计、类似施工经验、相关设计规范、设计图纸二、工程概况：三、施工工期及质量、安全施工目标1、工期目标：计划于10月1日开工，暂定工期60天，于11月29日完成，施工时以业主批准的实际开工日期为准。
2、质量目标：业主要求本工程质量等级为符合质量验收标准，在确保工程质量达到要求的基础上，努力将本工程建成各方都能满意的优质工程。
3、安全目标：我们将严格按有关安全方针、政策、法律和法规，有关施工安全生产管理规定，依据我公司长期形成的安全保证体系，结合本工程项目的特点，建立本项目的安全保证体系，从思想上、组织上、制度上、（1）安全生产，无伤亡事故；（2）杜绝重大机械设备事故；（3）杜绝交通事故。
基础地梁、承台土方开挖施工方案
龙里县老公安局及冠山公园片区旧城棚户区改造项目D区工程基础地梁承台土方开挖施工方案编制单位：编制：审核：编制日期：2017年月日目录第一章、编制原则和依据 (1)一、编制原则 (1)二、编制依据 (2)第二章、适用范围及工程慨况 (2)一、适用范围 (3)二、工程概况 (3)1、建筑总说明 (3)2、基础土方开挖及回填土类别 (3)第三章、施工准备 (4)第四章、施工测量放线 (5)一、测量定位控制 (5)第五章、施工准备与资源配备计划 (6)一、主要材料及机具 (6)第六章、施工方法及工艺要求 (6)一、土方开挖 (6)二、垫层及砖模施工 (7)三、土方回填 (8)第七章、施工保证措施 (9)一、工程桩保护措施 (9)二、降排水措施 (10)三、季节施工措施 (10)四、施工质量保证措施 (11)第八章、安全文明施工措施 (12)一、安全施工措施 (12)1、基槽临边防护及通道、施工机械 (12)2、坑边堆载限制 (13)3、坑壁监测 (13)4、临时用电 (14)5、应急措施 (14)6、其他一般性措施 (15)7、防雨措施 (15)8、文明施工 (15)第一章编制原则和依据一、编制原则1、坚持按基本建设程序和建筑施工科学技术管理、充分应用现代项目管理技术，组织好人员和机械；利用好时间和空间；控制好质量和工期、安全和文明施工，使本工程能优质、按时投入使用。
在施工的质量控制过程中，达到一次性验收合格。
贯彻基本建设的各项方针、政策，严格执行施工程序，遵守操作规程和验收规范；2、做好现场环境调查，认真研究施工部署、施工方法。
具备全面性、针对性、可行性、先进性，达到工期短、成本低、质量优、安全文明施工的目标。
3、合理安排施工顺序，组织平行流水立体交叉作业。
忠于设计、精心施工、相互配合、统一指挥、工期履约、保证使用、质量创优。
4、贯彻 JGJ59--2011安全生产评分标准文明施工十八条标准，坚持文明施工，合理、紧凑布置施工临时设施，做好施工现场平面管理。
承台大体积混凝土浇筑方案
大体积混凝土浇筑方案批准：审核：编制：项目经理部二○一二年九月二十九日目录一、编制依据 (2)二、工程概况 (2)三、施工准备 (3)3.1技术准备 (3)3.2、现场准备 (4)3.3施工现场管理人员 (5)3.4机械设备配置 (5)3.5施工计划 (6)四、承台大体积混凝土施工方案 (6)4.1混凝土原材料选择 (7)4. 2混凝土配合比设计 (7)4.3混凝土的运输与泵送 (7)4.4混凝土浇筑 (8)4.5拆模 (10)4.6混凝土养护 (10)4.7施工注意事项 (11)4.8冷却管布置 (12)4.9测温孔布置 (12)五、质量检查 (13)5.1大体积混凝土要求 (13)5.2外观鉴定 (14)六、混凝土工程质量通病原因分析及预防措施 (14)6.1混凝土表面缺浆、粗糙、凸凹不平 (14)6.2混凝土局部酥松，石子间几乎没有砂浆，出现空隙，形成蜂窝状的孔洞 (15)6.3大体积混凝土开裂 (15)七、质量保证措施 (16)八、混凝土施工安全保证措施 (17)8.1施工组织上的安全措施 (17)8.2现场安全管理 (18)九、环境保护 (19)十、文明施工 (20)10.1加强文明施工教育 (20)10.2强化文明施工管理 (20)承台大体积混凝土浇筑专项施工方案一、编制依据1、（南阳路~黄家庵路）施工图设计。
2、《混凝土工手册》（第三版）3、《城镇桥梁工程施工与质量验收规范》CJJ2-20084、《公路桥涵施工技术规范实施手册》、5、《大体积混凝土施工规范》GB50496－2009；6、《混凝土结构工程施工施工质量验收规范》GB50204—20027、《施工现场临时用电安全技术规范》JGJ46—2005；二、工程概况拟建工程为北三环快速化工程，场址位于郑州市中心城区北部，西起南阳路立交西侧、经索凌路、丰庆路、文化路、花园路、经三路、东至中州大道东侧龙湖外环路，路段全长7.872公里。
二：桩承台基础施工方法
二：桩承台基础施工方法1.开挖基坑2.浇筑垫层混凝土3.在垫层上弹出轴线和基础边线，按顺序摆放并绑扎钢筋网片；摆放钢筋；基础钢筋网片4.搭设模板；独立基础第一阶模板；独立基础第二阶模板5．插柱筋，搭设模板支撑6．浇筑混凝土7．养护8．拆模三、施工准备：1、组织有关人员学习《建筑地基基础工程施工质量验收规范》GB50202——2002施工与质量验收规范》，对特殊工种操作人员进行培训和技能考核，必须坚持持证上岗。
2、工程部负责编制桩承台工程施工方案，并对施工班组进行技术交底，班组长负责对操作工人进行技术交底。
3、所用材料必须符合有关技术标准规定，使用前必须严格审核所选用材料的出厂合格证和试验报告，并送往试验室进行验证，合格材料才可使用，不合格的材料一律清除出场。
4、场地及水电的准备：整理施工所需场地；清查安装主要的施工机具，保证其工作状态良好；安装好施工现场所需水电供应设施；准备施工所需用的材料，并作好维护工作，避免受到污染；合理组织施工，做到责任明确，分工合理5、认真熟悉图纸和有关技术资料以现行设计，施工验收规范，进行图纸自审，把图上问题解决在施工前。
四、施工工序：承台施工工序主要为：测量放样、基坑开挖、凿桩头封底、垫层浇筑、钢筋安装、模板安装、浇筑砼、砼养护、拆模、承台回填。
五、承台基础施工方案：1、基坑放样根据承台平面尺寸及开挖深度、预留工作面宽度、集水沟宽度、汇水井设置、地下水埋深、机具布置等确定基坑开挖的尺寸。
具体步骤为：根据承台及基坑底平面尺寸，将基坑底平面轮廓线测设到原地面上；沿地面上的基坑平面轮廓线的四条边方向进行断面测量；确定开挖边桩，按照下挖深度确定放坡的宽度；将开挖边桩测设到地面上，并撒上白灰线连结各边桩，此封闭线即为开挖边线。
2、基坑开挖根据本工程地质情况，基坑开挖均采用无支护加固坑壁的形式。
基坑采用反铲挖掘机开挖，自卸车配合运输。
基底平面尺寸按基础平面尺寸四周各边增宽50cm-100cm，以便在基础底面外安置模板及设置排水沟和集水坑之用。
承台基础梁施工方案模板
基础梁、承台施工方案一、工程概况1、工程概述北汽二期扩能工程·2号标准厂房工程房位于重庆市合川区土场镇银翔新城工业园。
属于丁类多层厂房，建筑层数为5层，建筑高度22米，主要结构类型为钢筋混凝土框架结构。
本高程±0.000标高相当与黄海高程217.8m。
总建筑面积为：191857.22平米。
2、设计概述⑴、本工程桩基础设计为机械成孔灌注桩，基础地梁型号为：250×600；250×650；250×700；250×750；地框支梁为：600×800；700×800；承台型号为：1100×1100×800；1450×1300×800。
⑵、基础混凝土：桩基C35，地框支梁为C35，地梁为C30，承台为C35，垫层为C15。
⑶、承台、基础梁钢筋种类采用HPB300；HRB400；HRB400E(地框支梁）。
二、编制依据本方案依据以下几项编制：1.北汽二期扩能工程·2号标准厂房地勘资料、设计施工图。
2.国家及地方标准规范：《建筑工程施工质量统一验收标准》GB50300-2013；《建筑地基基础工程施工质量验收规范》GB50202-2013；《混凝土结构工程施工质量验收规范》GB50204-2015；《混凝土结构施工图平面整体标示方法制图规则和构造详图》图集11G101-1～3；3.现场勘察的实际情况；三、施工部署1.总体部署基础梁、承台施工在桩基检测期间进行施工准备工作，待桩检完成后，承台、基础梁开始施工。
主要施工流程如下：2.进度控制根据施工组织设计中总进度计划的要求，承台及基础梁根据主体施工缝划分为四个施工段（两侧边坡部分除外）的施工工期为 30 天。
3.机械配置基础梁、承台开挖及主要施工机械配置详见下表：4.劳动力安排四、施工工艺流程1.施工准备工作⑴、按流水段划分的机械成孔灌注桩混凝土浇筑完毕，超声波检测及钻芯取样合格；⑵、现场临时道路通畅；⑶、材料机具及劳动力准备，厂家供应商准备；⑷、熟悉图纸，尤其对特殊部位处理。
结构专业施工图审查中的常见问题 LD结构设计空间 - powered by phpwind_net
1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定
“设计单位应根据勘察成果文件进行建设工程设计”。施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算，水位取值一定要经过勘察单位核实确认。
1) 锤击沉管灌注桩禁止在市区及深厚软土地基中使用；
2) 振动沉管灌注桩禁止在密集市区及深厚软土地基中使用；
3) 静压沉管灌注桩限制在对挤土、振动及噪音有严格要求的区域中使用；
4) 冲钻孔灌注桩无泥浆处理系统时禁止在可能造成污染的环境区域使用；
5) 锤击预制桩限制在市区及挤土、振动、噪音可能对周边造成影响的场地使用；
6) 静压预制桩限制在挤土可能对周边造成影响的场地使用；
7)
人工挖孔桩：限于安全、防护有保证的允许深度内使用；地下水位以下必须采取安全可靠的降水措施、且不会对周边环境造成影响时方可使用；有砂、碎卵石含水层，深厚淤泥层（W>60%），垃圾填埋层以及化工厂等场地禁止使用；
8) 振冲挤密碎石桩限于在市区以外的砂土、粉土、粉质粘土、素填土和杂填土地基处理，不应采用振冲置换碎石桩；
9) 悬臂式支护：当软土厚度≥5m且基坑深度≥5m时限制使用；
10) 水泥土重力式支护：当软土厚度＞8m且基坑深度≥6m时限制使用；
 转换层位置超过《高层混凝土结构规程》规定的高位转换的高层建筑；
6独基条基桩基承台1
6.1独立基础平法施工图设计 独立基础制图规则一般规定 独立基础平法施工图，有平面注写与截面注写 两种表达方式。 当绘制独立基础平面布置图时，应将独立基础 平面与基础所支承的柱一起绘制。 在独立基础平面布置图上应标注基础定位尺寸； 当独立基础的柱中心线或杯口中心线与建筑轴线不 重合时，应标注其偏心尺寸。编号相同且定位尺寸 相同的基础，可仅选择一个进行标注。
多柱独立基础顶部配筋和基础梁的注写方法规定如下： 1.注写双柱独立基础底板顶部配筋。
双柱独立基础的顶部配筋，通常对称分布在双柱中心线两侧，注写为 “T:双柱间纵向受力钢筋/分布钢筋”。当纵向受力钢筋在基础底板顶面 非满布时，应注明其总根数，例如：T:10B18@100/A10@200（非满 布）；表示独立基础顶部配置纵向受力钢筋HRB335级，直径为B18设置 10根，间距100mm；分布筋HPB235级，直径为A10，分布间距200mm。 见示意图6-24。
在平面布置图上表示独立基础、条形基础、桩基承台， 以及基础连梁和地下框架梁的尺寸和配筋，以平面注写方式 为主，以截面注写方式为辅。 标高：
1.基础底面标高—应采用表格或其他方式注明基础底面基准 标高，以及±0.000的绝对标高。统一的结构层楼(地)面标高 与结构层高和基础底面基准标高分别注写在基础、柱、墙、 梁等各类构件的平法施工图中。 独立基础、条形基础底面标高为覆盖地基的基础垫层(包 括防水层)的顶面标高；桩基承台底面标高为覆盖桩间土表面 的垫层(包括防水层)的顶面标高。
例：当(矩形)独立基础底板配筋标注为: B：XB16@150,YB16@200； 表示基础底板底部配置HRB335级钢筋，X向直 径为B16，分布间距150；Y向直径为B16，分布间距 200mm。见示意图6-9。
G101-3独立基础、条形基础、筏形基础及桩基承台
11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。
当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。
增。
当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。
变。
取消了原图集按插入长度的不同确定弯钩长度的做法。
新提出了锚固区加水平钢筋的做法。
当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。
P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。
2、基础底板钢筋距边缘≤75且≤S/2处起设。
3、坡形独立基础的上边缘每边超出柱边50mm。
2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。
P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。
2、顶部纵筋设置在下，分布筋设置在上。
3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。
（变。
原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
桩基承台工程施工流程
桩基承台工程施工流程一、施工前的准备工作1.1 工程前期准备在进行桩基承台工程施工之前，施工单位需对工程项目进行详细的认真的前期准备工作，包括制定施工方案、施工计划、工程监理设计文件及技术要求、设备、物料和人员等。
1.2 桩基及承台的施工图设计在进行桩基承台工程施工之前，需要根据设计要求进行桩基及承台的施工图设计，明确工程的具体要求及施工步骤。
同时，还需要根据设计要求和现场情况进行桩位、探伤和洞基等现场勘测和施工测量工作。
确保施工所需的所有设备和材料都齐全，并为后续的施工工作做好充分的准备。
1.3 施工方案与计划的编制根据设计要求和实际情况，制定施工方案与计划包括具体桩基及承台的施工步骤、施工工序安排、施工进度计划等，确保施工过程能够按计划进行，达到预期的施工目标。
1.4 施工人员的培训和安全防护施工单位还需组织施工人员进行相关施工技术、安全操作，安全防护的培训。
确保所有人员都具备必要的技术和安全意识，保障施工过程中的人身安全。
1.5 设备材料的准备购置根据施工方案和计划，施工单位需要提前准备所有施工所需的设备、工具和材料，并保证其质量和数量达到施工要求。
同时，在施工期间需要定期检查设备的运行状态，确保设备的正常运行。
1.6 施工现场的准备工作施工单位需要对施工现场进行清理、平整，拉起施工临时围挡，设置施工指示标志，确保施工现场的安全性和施工所需空间的准备。
二、桩基施工2.1 桩基施工方式的选择桩基施工方式一般有挖孔桩和灌注桩两种方式。
在选择具体的桩基施工方式时，需根据地质条件、建筑结构要求、施工条件等进行综合考量，选择最合适的桩基施工方式。
2.2 桩基机械设备的准备根据桩基的设计要求和地质条件，选择适宜的桩机和钻具。
2.3 桩基的施工方法（1）挖孔桩施工方法1）桩位的摆设及桩位标高的测设在进行挖孔桩施工之前，需要根据设计图纸和要求确定桩位的具体位置，同时通过测设确定桩位的标高，为后续的施工作好准备。
建筑施工全过程图解
建筑施工全过程图解、如何看建筑施工图1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。
作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法、地面做法、楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能、墙体布置、门窗布置、楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
系梁、承台施工方案
一、编制说明1。
1编制范围本方案编制的范围为张家口至承德高速公路承德市段，——合同段套鹿沟1#桥地系梁、承台工程。
1。
2 编制依据本施组编制的依据主要有招标文件的有关要求、公路桥涵施工相关规范、标准、以及当地的法规、政策等,本施组编制的主要依据如下:1、张承高速公路筹建处有关张承高速公路建设的有关文件；2、交通部颁发的《公路工程国内招标文件范本》（2009年版）；3、张家口至承德高速公路承德段TJ17合同段现有施工图设计图纸；4、我公司现场踏勘调查的相关资料；5、国家及交通部颁发的现行规范、标准及相关办法，主要有：《公路工程技术标准》JTG/T B01—2003；《公路工程水文勘测设计规范》JTG/T D60-2004；《公路桥涵施工技术规范》JTG/T F50—2011；《公路工程质量检验评定标准》JTG F80/1—2004；《普通混凝土配合比设计规程》JGJ55—2011;《公路工程施工安全技术规程》JTJ076-95;《公路测量规范》JTG 010-2007；《公路工程水泥及水泥混凝土试验规程》JTGE30—2005；《公路工程集料试验规程》JTGE42—2005；《钢结构设计规范》GB 50017-—-2003；《公路工程混凝土结构防腐技术规范》JTG/ B07—01-2006；《公路交通安全设施技术技术规范》JTG D81-—2006；《公路桥涵钢结构及木结构设计规范》JTJ D63-—2007；其它试验、测量相关规范、标准。
6、当地政府关于工程施工、防洪、环境保护等方面的法规、要求；7、我公司拥有的科技成果、工法成果、机械设备状况、施工技术与管理水平。
1.3 编制原则1、遵循招标文件条款的原则.在编制施工组织设计过程中，根据招标文件的规定，做到统一标准、规范编制；2、遵循与设计、规范和标准保持一致的原则。
在编写施工工艺时，严格按照设计要求，认真执行现行本合同段专用条款及施工技术规范和验收标准，确保工程质量优良；3、坚持实事求是的原则。
柱下独立承台桩基础设计
基础工程课程设计————某住宅楼桩基础设计一：设计资料1、建筑场地土层按其成因土的特征和力学性质的不同自上而下划分为四层，物理力学指标见下表。
勘查期间测得地下水混合水位深为2.0m,地下水水质分析结果表明，本场地下水无腐蚀性。
建筑安全等级为2级，已知上部框架结构由柱子传来的荷载：V = 3200kN, M=400kN m，H = 50kN；柱的截面尺寸为：400×400mm；承台底面埋深：D ＝ 2.0m。
2、根据地质资料，以黄土粉质粘土为桩尖持力层，钢筋混凝土预制桩断面尺寸为300×300，桩长为10.0m3、桩身资料：混凝土为C30，轴心抗压强度设计值fc＝15MPa，弯曲强度设计值为fm＝16.5MPa，主筋采用：4Φ16，强度设计值：f y＝310MPa4、承台设计资料：混凝土为C30，轴心抗压强度设计值为fc＝15MPa，弯曲抗压强度设计值为fm＝1.5MPa。
、附：1）：土层主要物理力学指标；2）：桩静载荷试验曲线。
附表一：附表二：桩静载荷试验曲线二：设计要求：1、单桩竖向承载力标准值和设计值的计算；2、确定桩数和桩的平面布置图；3、群桩中基桩的受力验算4、承台结构设计及验算；5、桩及承台的施工图设计：包括桩的平面布置图，桩身配筋图，承台配筋和必要的施工说明；6、需要提交的报告：计算说明书和桩基础施工图。
三：桩基础设计 （一）：必要资料准备1、建筑物的类型机规模：住宅楼2、岩土工程勘察报告：见上页附表3、环境及检测条件：地下水无腐蚀性，Q —S 曲线见附表 （二）：外部荷载及桩型确定1、柱传来荷载：V = 3200kN 、M = 400kN •m 、H = 50kN2、桩型确定：1）、由题意选桩为钢筋混凝土预制桩； 2）、构造尺寸：桩长L ＝10.0m ，截面尺寸：300×300mm 3）、桩身：混凝土强度 C30、cf＝15MPa 、mf＝16.5MPa4φ16yf＝310MPa4）、承台材料：混凝土强度C30、cf＝15MPa 、mf＝16.5MPatf＝1.5MPa（三）：单桩承载力确定1、 单桩竖向承载力的确定： 1）、根据桩身材料强度（ϕ＝1.0按0.25折减，配筋 φ16）2()1.0(150.25300310803.8)586.7p ScyR kNff A A ϕ''=+=⨯⨯⨯+⨯= 2）、根据地基基础规范公式计算： 1°、桩尖土端承载力计算： 粉质粘土，LI＝0.60，入土深度为12.0m100800(800)8805pakPa q -=⨯= 2°、桩侧土摩擦力： 粉质粘土层1：1.0LI= ，17~24sakPa q= 取18kPa粉质粘土层2：0.60LI= ，24~31sakPa q= 取28kPa28800.340.3(189281)307.2pippasia Ra kPaqq lA μ=+=⨯+⨯⨯⨯+⨯=∑3）、根据静载荷试验数据计算：根据静载荷单桩承载力试验Q s -曲线，按明显拐点法得单桩极限承载力550ukN Q=单桩承载力标准值：55027522uk kN QR === 根据以上各种条件下的计算结果，取单桩竖向承载力标准值275akN R=单桩竖向承载力设计值1.2 1.2275330k kN R R ==⨯=4）、确桩数和桩的布置：1°、初步假定承台的尺寸为 223m ⨯ 上部结构传来垂直荷载： 3200V kN = 承台和土自重： 2(23)20240G kN =⨯⨯⨯= 32002401.1 1.111.5330F G n R ++=⨯=⨯= 取 12n =根 桩距 ：()()3~43~40.30.9~1.2S d m ==⨯= 取 1.0S m =2°、承台平面尺寸及柱排列如下图：桩平面布置图1：100桩立面图（四）：单桩受力验算： 1、单桩所受平均力：3200 2.6 3.6220297.912F G N kPa R n ++⨯⨯⨯===< 2、单桩所受最大及最小力：()()max max min2240050 1.5 1.5297.960.5 1.5iF G nMx Nx+⨯⨯+=±=±=⨯⨯∑3、 单桩水平承载力计算： 150 4.212i H kPa n H === ， 3200266.712i V == 4.211266.763.512H V ==<< 即i V 与i H 合力 与i V 的夹角小于5∴单桩水平承载力满足要求，不需要进一步的验算。
承台技术交底
架子队工程技术交底书编制单位：中铁十八局玉磨铁路项目部一分部编号:钢筋加工允许偏差和检验方法序号名称允许偏差（mm）检验方法1 受力钢筋全长±102 弯起钢筋的弯起位置20尺量3 箍筋内净尺寸±3钢筋的连接方式一般分为绑扎连接，焊接连接和机械连接三种，25及25以上的钢筋宜采用机械连接，3#承台现场采用机械连接的方式连接钢筋。
钢筋绑扎要求连接长度为35d，其中d为连接钢筋直径，焊接要求焊缝长度单面焊接为10d，双面焊接为5d，要求焊缝饱满平实，焊缝宽度不小于0.8d。
3#承台现场机械连接，直螺纹钢筋丝头加工应满足极限偏差为0~2p，钢筋端部采用带锯砂轮锯的钢筋专用切平，拧紧后的钢丝头加工长度极限偏差应为-0.5p~-1.5p，安装机械接头时用扭矩扳手拧紧，钢筋丝头应在套筒中央位置相互顶紧，正反丝型接头安装后的单侧外露螺纹不宜超过2p，对无法对顶的其他直螺纹接头，应附加锁紧螺母，顶紧凸台等措施紧固。
（其中p代表钢筋螺纹的螺距）接头安装的扭矩扳手值应符合下表钢筋接头应进行工艺检验，现场检验项目包括单向拉伸极限抗拉强度和残余变形两3#一级承台钢筋图3#墩垫块高度2米，垫块横桥向长15.3米，顺桥向长13.6米，倒角长度3米，设计混凝土方量380.2方垫块钢筋N1Φ28为两排束筋和N1-1Φ28两排束筋均为竖向主筋，下料长度312.2cm，其中N1-1为倒角两排束筋。
N1钢筋间距为10cm，与倒角处钢筋间距为20cm，N1-1钢筋间距为10cm，与倒角处钢筋间距为20cm，均伸入承台90cm。
竖向钢筋的最外层混凝土保护层厚度为7.5cm。
垫块环向钢筋N2Φ16，下料长度5069.6cm，共计19根，横桥向长度950cm，顺桥向长度760cm，，焊接要求在横桥向焊缝为20cm，倒角处长度417.4cm。
钢筋之间间距为18cm，钢筋上下两面混凝土保护层厚度为10cm。
顺桥向内侧钢筋N3Φ12，下料长度1359.2cm，共计874根，钢筋间距为每间隔一个竖向钢筋N1绑扎一根。
国家建筑标准设计图集16G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图最新ppt课件
工程概况
? 三桩承台钢筋端部构造同矩形承台
工程概况
? 承台梁钢筋端部构造同矩形承台
工程概况
工程概况
工程概况
工程概况
工程概况
工程概况
? 个人理解：
? 超前止水构造对于结构内防水、地下 室外墙需提前回填等作用较大。
感谢观看 THANKS
ENGINEERING SERVICES POWERPOINT
? 7.“边缘构件角部纵筋”图中角部纵筋(不包含端柱)是指边缘构件阴影区角部纵筋，图示为红色点状 钢筋，图示红色的箍筋为在基础高度范围内采用的箍筋形式。
工程概况
? 内容提取：
? 独立基础底板最边 缘钢筋离平行边距 离≤75mm，且≤ 1/2 钢筋间距。
工程概况? 例： ? 1、底板钢筋间距为 100mm，则边距取 50mm。
? 5.桩基承台及承台梁:承合底面钢筋的混凝土保护层厚度，当有混凝土垫层时，不应小于50， 无垫层时不应小于70;此外尚不应小于桩头嵌入承台内的长度。
工程概况
工程概况
工程概况
工程概况
工程概况
工程概况
? 注:
? 1.图中h,为基础底面至基础顶面的高度，墙下有基础梁时，h,为梁底面至顶详图面的高度。
? 2、底板钢筋间距为 200mm，则边距取 75mm。
? 注：
? 1、当独立基础底板 长度≥2500时，除外 侧钢筋外，底板配 筋长度可取相应方
工程概况 向底板长度的0.9倍， 交错放置。
? 2、当非对称独立基 础底板长度≥2500， 但该基础某侧从柱 中心支基础底板边 缘的距离小于1250 时，钢筋在该侧不 应减短。
? 5.当边缘构件(包括端柱)一侧纵筋位于基础外边缘(保护层厚度<5d,且图基础高度满足直锚)时，边缘 构件内所有纵筋均按本图(b)构造;对于端柱锚固区横向钢筋要求应按本图集第66页;其他情况端柱纵 筋在基础中标准底面构造按本图集第66页。
承台设计以及施工图设计演示
1承台设计以及施工图设计演示（老庄结构院：/list/2068_0_1.html ）一、承台的施工图片2345二、《桩基规范》JGJ94-2008对承台尺寸的要求4.2.1 桩基承台的构造，应满足抗冲切、抗剪切、抗弯承载力和上部结构要求，尚应符合下列要求：1 独立柱下桩基承台的最小宽度不应小于500mm ，边桩中心至承台边缘的距离不应小于桩的直径或边长，且桩的外边缘至承台边缘的距离不应小于150mm 。
对于墙下条形承台梁，桩的外边缘至承台梁边缘的距离不应小于75mm 。
承台的最小厚度不应小于300mm 。
2 高层建筑平板式和梁板式筏形承台的最小厚度不应小于400mm ，墙下布桩的剪力墙结构筏形承台的最小厚度不应小于200mm 。
3 高层建筑箱形承台的构造应符合《高层建筑筏形与箱形基础技术规范》JGJ6 的规定。
4.2.2 承台混凝土材料及其强度等级应符合结构混凝土耐久性的要求和抗渗要求。
64.2.3 承台的钢筋配置应符合下列规定：1 柱下独立桩基承台纵向受力钢筋应通长配置(图4.2.3-a)，对四桩以上（含四桩）承台宜按双向均匀布置，对三桩的三角形承台应按三向板带均匀布置，且最里面的三根钢筋围成的三角形应在柱截面范围内(图4.2.3-b)。
纵向钢筋锚固长度自边桩内侧（当为圆桩时，应将其直径乘以0.8 等效为方桩）算起，不应小于35d g (d g 为钢筋直径)；当不满足时应7将纵向 钢筋向上弯折，此时水平段的长度不应小于25d g ，弯折段长度不应小于10d g 。
承台纵向受力钢筋的直径不应小于12mm，间距不应大于200mm。
柱下独立桩基承台的最小配筋率不应小于0.15%。
2 柱下独立两桩承台，应按现行国家标准《混凝土结构设计规范》（GB 50010）中的深受弯构件配置纵向受拉钢筋、水平及竖向分布钢筋。
承台纵向受力钢筋端部的锚固长度及构造应与柱下多桩承台的规定相同。
3 条形承台梁的纵向主筋应符合现行国家标准《混凝土结构设计规范》（GB 50010）关于最小配筋率的规定（图4.2.3-c），主筋直径不应小于12mm，架立筋直径不应小于10mm，箍筋直径不应小于6mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
承台设计以及施工图设计演示
一、承台的施工图片
2
3
4
二、《桩基规范》JGJ94-2008对承台尺寸的要求
4.2.1 桩基承台的构造，应满足抗冲切、抗剪切、抗弯承载力和上部结构要求，尚应符合下列要求：
1 独立柱下桩基承台的最小宽度不应小于500mm，边桩中心至承台边缘的距离不应小于桩的直径或边长，且桩的外边缘至承台边缘的距离不应小于150mm。
对于墙下条形承台梁，桩的外边缘至承台梁边缘的距离不应小于75mm。
承台的最小厚度不应小于300mm。
2 高层建筑平板式和梁板式筏形承台的最小厚度不应小于400mm，墙下布桩的剪力墙结构筏形承台的最小厚度不应小于200mm。
3 高层建筑箱形承台的构造应符合《高层建筑筏形与箱形基础技术规范》JGJ6 的规定。
4.2.2 承台混凝土材料及其强度等级应符合结构混凝土耐久性的要求和抗渗要求。
5
4.2.3 承台的钢筋配置应符合下列规定：
1 柱下独立桩基承台纵向受力钢筋应通长配置(图4.2.3-a)，对四桩以上（含四桩）承台宜按双向均匀布置，对三桩的三角形承台应按三向板带均匀布置，且最里面的三根钢筋围成的三角形应在柱截面范围内(图4.2.3-b)。
纵向钢筋锚固长度自边桩内侧（当为圆桩时，应将其直径乘以0.8 等效为方桩）算起，不应小于35d g(d g 为钢筋直径)；当不满足时应
6
将纵向 钢筋向上弯折，此时水平段的长度不应小于25d g，弯折段长度不应小于10d g。
承台纵向受力钢筋的直径不应小于12mm，间距不应大于200mm。
柱下独立桩基承台的最小配筋率不应小于0.15%。
2 柱下独立两桩承台，应按现行国家标准《混凝土结构设计规范》（GB 50010）中的深受弯构件配置纵向受拉钢筋、水平及竖向分布钢筋。
承台纵向受力钢筋端部的锚固长度及构造应与柱下多桩承台的规定相同。
3 条形承台梁的纵向主筋应符合现行国家标准《混凝土结构设计规范》（GB 50010）关于最小配筋率的规定（图4.2.3-c），主筋直径不应小于12mm，架立筋直径不应小于10mm，箍筋直径不应小于6mm。
承台梁端部纵向受力钢筋的锚固长度及构造应与柱下多桩承台的规定相同。
7
4.2.4 桩与承台的连接构造应符合下列规定：
1 桩嵌入承台内的长度对中等直径桩不宜小于50mm；对大直径桩不宜小于100mm。
2 混凝土桩的桩顶纵向主筋应锚入承台内，其锚入长度不宜小于35 倍纵向主筋直径。
对于抗拔桩，桩顶纵向主筋的锚固长度应按现行国家标准《混凝土结构设计规范》（GB50010）确定。
3 对于大直径灌注桩，当采用一柱一桩时可设置承台或将桩与柱直接连接。
4.2.5 柱与承台的连接构造应符合下列规定：
1 对于一柱一桩基础，柱与桩直接连接时，柱纵向主筋锚入桩身内长度不应小于35 倍纵向主筋直径。
2 对于多桩承台，柱纵向主筋应锚入承台不应小于35 倍纵向主筋直径；当承台高度不满足锚固要求时，竖向锚固长度不应小于20 倍纵向主筋直径，并向柱轴线方向呈90o弯折。
8
3 当有抗震设防要求时，对于一、二级抗震等级的柱，纵向主筋锚固长度应乘以1.15的系数；对于三级抗震等级的柱，纵向主筋锚固长度应乘以1.05 的系数。
4.2.6 承台与承台之间的连接构造应符合下列规定：
1 一柱一桩时，应在桩顶两个主轴方向上设置联系梁。
当桩与柱的截面直径之比大于
2 时，可不设联系梁。
2 两桩桩基的承台，应在其短向设置联系梁。
3 有抗震设防要求的柱下桩基承台，宜沿两个主轴方向设置联系梁。
4 联系梁顶面宜与承台顶面位于同一标高。
联系梁宽度不宜小于250mm，其高度可取承台中心距的1/10~1/15，且不宜小于400mm。
5 联系梁配筋应按计算确定，梁上下部配筋不宜小于2 根直径12mm 钢筋；位于同一轴线上的联系梁纵筋宜通长配置。
9
4.2.7 承台和地下室外墙与基坑侧壁间隙应灌注素混凝土，或采用灰土、级配砂石、压实性较好的素土分层夯实，其压实系数不宜小于0.94。
10
三、承台的计算
1)受弯计算
5.9.2 柱下独立桩基承台的正截面弯矩设计值可按下列规定计算：
1 两桩条形承台和多桩矩形承台弯矩计算截面取在柱边和承台变阶处(图5.9.2（a）)，可按下列公式计算：
11
12
2 三桩承台的正截面弯距值应符合下列要求： 1）等边三桩承台（图
5.9.2（b）
2）等腰三桩承台(图
5.9.2（c）)
13
2）受冲切计算
5.9.6 桩基承台厚度应满足柱（墙）对承台的冲切和基桩对承台的冲切承载力要求。
5.9.7 轴心竖向力作用下桩基承台受柱（墙）的冲切，可按下列规定计算：
1 冲切破坏锥体应采用自柱（墙）边或承台变阶处至相应桩顶边缘连线所构成的锥体，锥体斜面与承台底面之夹角不应小于45°（图5.9.7）。
2 受柱（墙）冲切承载力可按下列公式计算：
14
15
16
3 对于柱下矩形独立承台受柱冲切的承载力可按下列公式计算（图5.9.7）
：
5.9.7）
4 对于柱下矩形独立阶形承台受上阶冲切的承载力可按下列公式计算（图
17
对于柱对于圆柱及圆桩，计算时应将其截面换算成方柱及方桩，即取换算柱截面边长b c=0.8d c （dc为圆柱直径），换算桩截面边长b p = 0.8d（d 为圆桩直径）。
对于柱下两桩承台，宜按深受弯构件（lo/h<5.0，lo＝1.15 /n，/n 为两桩净距）计算受弯、受剪承载力，不需要进行受冲切承载力计算。
5.9.8 对位于柱（墙）冲切破坏锥体以外的基桩，可按下列规定计算承台受基桩冲切的承载力：
1 四桩以上（含四桩）承台受角桩冲切的承载力可按下列公式计算（图
5.9.8-1）：
18
19
20
21
3）受剪计算
5.9.9 柱（墙）下桩基承台，应分别对柱（墙）边、变阶处和桩边联线形成的贯通承台的斜截面的受剪承载力进行验算。
当承台悬挑边有多排基桩形成多个斜截面时，应对每个斜截面的受剪承载力进行验算。
5.9.10 柱下独立桩基承台斜截面受剪承载力应按下列规定计算：
1 承台斜截面受剪承载力可按下列公式计算（图
5.9.10-1）：
22
23
24
4）局部受压计算
5.9.15 对于柱下桩基，当承台混凝土强度等级低于柱或桩的混凝土强度等级时，应验算柱下或桩上承台的局部受压承载力。
25
四、软件操作计算承台配筋
五、承台图纸表达
26。
