管道类别、级别划分
压力管道类别、级别划分
压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范)TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施:2008年4月30日(简称新规则）;1. 附件B压力管道类别、级别B1GA类（长输管道)长输（油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级.B1。
1GAl级符合下列条件之一的长输管道为GA1级:（1）输送有毒、可燃、易爆气体介质，最高工作压力大于4。
0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质,最高工作压力大于或者等于6。
4MPa,并且输送距离（指产地、储存地、用户问的用于输送商品介质管道的长度）大于或者等于200km的长输管道。
B1。
2GA2级: GA1级以外的长输(油气）管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级.B2。
1GBl级城镇燃气管道.B2.2GB2级城镇热力管道。
B3GC类（工业管道）工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道,划分为GCl级、GC2级、GC3级.B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044-85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力大于或者等于4。
0MPa的管道；（3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3。
压力管道类别、级别划分
压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
压力管道类别、级别划分
管道级别的划分 (1)压力管道类别级别的划分 (7)管道分类（级） (10)压力管道设计类别、级别划分 (19)压力管道定义及分级 (24)管道级别的划分1、概述在目前国内的规范中，工业管道级别划分可分为两个体系。
一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》TSG R1001-2008等。
另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。
两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。
工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。
目前公司EPC项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。
下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。
2、相关规范的介绍《压力管道安全技术监察规程-工业管道》TSG D0001-2009本规定中对工业管道的适用条件做出了如下规定：1、最高工作压力大于等于或者等于（表压）的；2、公称直径大于25mm的3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。
流体的类别涉及火灾危险性、毒性和腐蚀性。
其分类如下：介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。
管道类别、级别划分(可编辑修改word版)
压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG 特种设备技术规范）TSG R1001- 2008《压力管道压力管道设计许可规则》发布：2008 年 1 月 8 日，实施：2008 年 4 月 30 日(简称新规则)；1. 附件 B压力管道类别、级别B1GA 类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为 GA1 级和 GA2 级。
B1.1GAl 级符合下列条件之一的长输管道为 GA1 级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于 4.0MPa 的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于 6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于 200km 的长输管道。
B1.2GA2 级: GA1 级以外的长输(油气)管道为 GA2 级。
B2GB 类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为 GBl 级和 GB2 级。
B2.1GBl 级城镇燃气管道。
B2.2GB2 级城镇热力管道。
B3GC 类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为 GCl 级、GC2 级、GC3 级。
B3.1GCl 级符合下列条件之一的工业管道为 GC1 级：(1)输送 GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送 GB 50160－1999 《石油化工企业设计防火规范》及 GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于 4.0MPa 的管道；(3)输送流体介质并且设计压力大于或者等于 10.0MPa，或者设计压力大于或者等于 4.0MPa，并且设计温度大于或者等于 400℃的管道。
管道等级及分类
压力管道类别级别的划分1、GA类（长输管道）：指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
⑴ GA1级：①输送有毒、可燃、易爆气体介质，设计压力P＞1.6MPa的管道；②输送有毒、可燃、易爆液体介质，输送距离≥200Km且管道直径DN≥300mm 的管道；③输送浆体介质，输送距离≥50Km且管道直径DN≥150mm的管道。
⑵ GA2级：①输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道；②GA1②范围以外的管道；③GA1③范围以外的管道。
2、GB类（公用管道）：指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。
⑴ GB1级：燃气管道⑵ GB2级：热力管道3、GC类（工业管道）：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
⑴ GC1级：①输送毒性程度为极度危害介质的管道（GB5044《职业性接触毒物危害程度分级》）；②输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；③输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400℃的管道；④输送流体介质且设计压力P≥10.0MPa的管道。
⑵ GC2级：①输送火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa的管道；②输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度≥400℃的管道；③输送非可燃流体介质、无毒流体介质，设计压力P＜10.0MPa且设计温度≥400℃的管道；④输送流体介质，设计压力P＜10.0MPa且设计温度＜400℃的管道。
（3）GC3级：符合下列条件之一的GC2级管道划分为GC3级：①输送可燃流体介质、有毒流体介质，设计压力< 1. 0 MPa ，且设计温度<4000 C的管道；②输送非可燃流体介质、无毒流体介质，设计压力<4.0 MPa且设计温度<400 0C 的管道。
工业管道等级划分
工业管道等级划分工业管道系指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，代号为GC，划分为GC1级、GC2级、GC3级。
（一）符合下列条件之一的工业管道为GC1级：1．输送现行国家标准《职业接触毒物危害程度分级》GB5044 中规定的毒性程度为极度危害介质（苯除外）、高度危害气体介质（包含苯）和工作温度高于标准沸点的高度危害液体介质的管道；2．输送现行国家标准《石油化工企业设计防火规范》GB50160 及《建筑防火规范》GBJ16 中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力≥4.0MPa的管道；3．输送流体介质并且设计压力≥10.0MPa或设计压力≥4.0MPa，并且设计温度≥400℃的管道；（二）符合下列条件之一的工业管道为GC2级：除本规定（三）GC3级管道外，介质毒性危害程度、火灾危害（可燃性）、设计压力和设计温度低于4.1条规定GC1级的管道。
（三）符合下列条件的工业管道为GC3级：输送无毒、非可燃流体介质，设计压力≤1.0MPa且设计温度高于-20℃但不高于186℃的管道。
以下两个质检局的《压力管道安装单位资格认可实施细则》和《压力容器压力管道设计单位资格许可与管理规则》我认为是关于压力管道最新的法规，大家有兴趣可以对照一下。
压力管道安装单位资格认可实施细则质技监局锅发[2000]99号第三条安装资格类别、级别的划分：一、长输管道为GA类，级别划分为：1．符合下列条件之一的长输管道为GAl级：(1)输送有毒、可燃、易爆气体介质，设计压力P＞1．6 MPa的管道；(2)输送有毒、可燃、易爆液体流体介质，输送距离（输送距离指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥ 200km且管道公称直径DN≥300mm的管道；(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道。
2．符合以下条件之一的长输管道为GA2级。
管道类别、级别划分
压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
压力管道类别、级别划分
管道级别的划分 (1)压力管道类别级别的划分 (5)管道分类（级） (6)压力管道设计类别、级别划分 (10)压力管道定义及分级 (14)管道级别的划分1、概述在目前国内的规范中，工业管道级别划分可分为两个体系。
一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》TSG R1001-2008等。
另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。
两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。
工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。
目前公司EPC项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。
下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。
2、相关规范的介绍2.1《压力管道安全技术监察规程-工业管道》TSG D0001-2009本规定中对工业管道的适用条件做出了如下规定：1、最高工作压力大于等于或者等于0.1MPa（表压）的；2、公称直径大于25mm的3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。
流体的类别涉及火灾危险性、毒性和腐蚀性。
其分类如下：介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。
管道等级划分
压力管道设计类别、级别的划分：（一）长输管道为GA类，级别划分为：1.符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，设计压力P＞1.6MPa的管道；(2)输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN≥300mm的管道；(3)输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道；2．符合下列条件之一的长输管道为GA2级：（1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道；（2）GA1（2）范围以外的管道；（3）GA1（3）范围以外的管道。
（二）公用管道为GB类，级别划分为：1、GB1：燃气管道；2、GB2：热力管道。
（三）工业管道为GC类，级别划分为：1．符合下列条件之一的工业管道为GC1级：（1）输送GB5044《职业性接触毒物危害程度分级》中，毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa 的管道；（3）输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度大于等于400℃的管道；（4）输送流体介质且设计压力P≥10.0MPa的管道。
2．.符合下列条件之一的工业管道为GC2级：（1）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa 的管道；（2）输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度大于等于400℃的管道；（3）输送非可燃流体介质、无毒流体介质，设计压力P＜10MPa且设计温度大于等于400℃的管道；（4）输送流体介质，设计压力P＜10.0MPa且设计温度＜400℃的管道。
压力管道类别、级别划分
压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
压力管道类别、级别划分
压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。
B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。
B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。
B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
B2.1GBl级城镇燃气管道。
B2.2GB2级城镇热力管道。
B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。
B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
压力管道类别、级别划分
管道级别的划分 (1)压力管道类别级别的划分 (5)管道分类（级） (6)压力管道设计类别、级别划分 (10)压力管道定义及分级 (14)管道级别的划分1、概述在目前国内的规范中，工业管道级别划分可分为两个体系。
一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》TSG R1001-2008等。
另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。
两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。
工艺专业在进行PID和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。
目前公司EPC项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。
下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。
2、相关规范的介绍2.1《压力管道安全技术监察规程-工业管道》TSG D0001-2009本规定中对工业管道的适用条件做出了如下规定：1、最高工作压力大于等于或者等于0.1MPa（表压）的；2、公称直径大于25mm的3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。
流体的类别涉及火灾危险性、毒性和腐蚀性。
其分类如下：介质的毒性应当符合GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。
管道级别
压力管道分为三个类别分为为长输管道（GA类），公用管道（GB类）、工业管道（GC类）和动力管道（GD类）。每一类别具体再划分级别，GA类分为GA1级和GA2级；GB类分为GB1级和GB2级；GC类分为GC1级、GC2级和GC3级；GD类分为GD1级和GD2级。分级具体标准请参考“压力容器压力管道设计许可规则”。
二、中石化对压力管道的类别划分
1.中国石化关于《压力管道设计资格类别级别认可和安装单资格实施细则》，对压力管道的类别划分如下表所示。
压力管道的类别
管道类别
输送介质特征和设计条件
GA（长输管道）
GA1
1、有毒、可燃、易爆气体，设计压力p＞1.6MPa
2、有毒、可燃、易爆气体①，输送距离≥200km且DN≥300mm
c)工作温度高于标准沸点的高度危害液体介质.
4.1.2输送GB50160及GBJ16中规定的火灾危险性如下所列，且设计压力大于或等于4.0MPa的管道：
a)甲、乙类可燃气体；
b)甲类可燃液体（包括液化烃）。
4.1.3输送流体介质且设计压力大于或等于10.0MPa的管道，以及设计压力大于或等于4.0MPa且设计温度高于或等于400℃的管道。
丙A60℃≤闪点≤120℃ 轻柴油、重柴油、20号重油、锭子油等
B
闪点≥120℃
蜡油、100号重油、油渣、润滑油、变压器油等
甲
可燃气体
可燃气体与空气混合物的爆炸下限＜10%（体）
乙
可燃气体
可燃气体与空气混合物的爆炸下限≥10%（体）
管道 级别
适用范围
SHA
1、毒性程度为极度危害介质管道（苯管道除外）；
2、毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道；3、设计压力大于或等于10.0MPa的介质管道SHB
管道类别、级别划分
GC1(3)
工况要求：除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。
GCl级
符合下列条件之一的工业管道为GC1级：
(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；
(2)输送GB50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；
B1.2
GA2级: GA1级以外的长输(油气)管道为GA2级。
B2
GB类(公用管道)
公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。
B2.1
GBl级
城镇燃气管道。
B2.2
GB2级
城镇热力管道。
B3
GC类(工业管道)
工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。B3.1
B4
GD类(动力管道)
火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级、GD2级。
B4.1
GD1级
设计压力大于等于6.3 MPa，或者设计温度大于等于400℃的管道。
B4.2
GD2级
设计压力小于6.3MPa，且设计温度小于400℃的管道。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

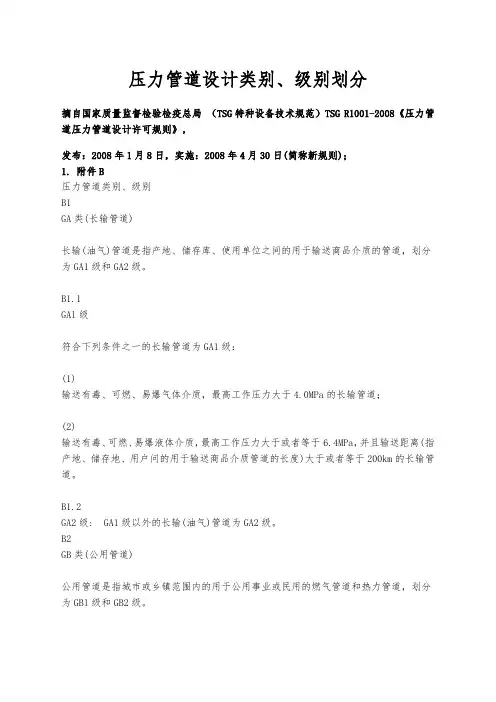

压力管道设计类别、级别划分
