郑州科信理想KS一体机维修错误代码
理想一体机故障e01解析过程
理想一体机故障e01解析过程
（1）显示故障代码“e01”（主电机锁定）
A．假故障
排除：可用“all Reset”键清除掉，再进行印刷，如果机器使用正常，且“e01”故障不再出现，则认为是假故障。
如机器不能工作且再次出现“e01”，则可能是以下几种原因。
B．打开机器后盖，按系统板上的sw1开关，如果主电机能转动，则可能是位置a传感器故障。
排除：打开滚筒外盖，检查位置a传感器是否断裂，金属片是否松脱、弯曲变形等，然后酌情更换.
C．如果是在机器制版过程中出现“e01”，则可能是滚筒与卸蜡纸钩卡死，此时按sw1开关主电机不转，并且滚筒不能从机器中取出。
排除：打开制版单元上盖，用手将滚筒拉回a
位置，用手取下废蜡纸，检查卸蜡纸钩是否有损坏。
如果再运行时仍然出现“e01”代码，请联络维修人员。
D．电气故障。
处理：如果经检查以上三种原因都不是，则很可能是主板故障.
按天头地脚键同时开面进维修模式,输代号111可解决。
理想一体机错误代码
410
当纸张应到达排纸传感器处时，或者机器停止动作时纸传感器检测为遮挡状态。
A08
421
当机器于超长进纸模式印刷较长的纸张时，纸张应该离开纸传感器时其仍保持在遮挡状态（纸张长度超过550毫米）
A08
430
印刷滚筒上卡纸。
A09
411
当纸张应该离开排纸传感器时，排纸传感器仍为启动状态。
A09
417
故障类别
故障号码
描 述
A01
201
当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。
A01
202
于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向转动，版纸定位传感器仍未能切换到关闭状态。
A01
206
于制版动作中发生超时故障。
A01
211
于机器待机模式下，版纸定位传感器为启动状态。
当热敏压力电机启动向减压方向运作2秒内，或于初始定位运作中，TPH压力传感器未能切换到闭合状态。
P19
208
当热敏压力电机启动向减压方向运作2秒内，TPH压力传感器未能切换到启动状态。
P19
216
当热敏压力电机启动向增压方向运作500毫秒内，TPH压力传未能切换到闭合状态。
P19
217
当热敏压力电机启动向增压方向运作2秒内，TPH压力传感器未能切换到启动状态。
P98
55
SH-PCB上的机型代码未能与H8-PCB上的机型代码相吻合。
P98
63
测试模式内存储的设定值超出其可调整的范围。
P98
64
一个未经定义的指令传入到SH-PCB和MCTL-PCB之间进行连接通讯。
理想一体机维修代码
理想一体机维修代码rp系列自检功能怎样进入检测模式同时按下印刷位置，< 和>两个键打开电源进入检测模式，输入相应的元件代码，按“START”开始测试。
关机退出检测模式。
传感器/开关测试序号测试元件01 纸检测传感器02 上限开关03 下限开关06 纸传感器08 位置A传感器09 夹板A位置传感器10 夹板B位置传感器12 切刀位置开关14 版纸传感器15 版纸位置传感器17 油墨盒传感器18 滚筒装入传感器19 出纸位置传感器21 ADF到位传感器22 垂直中心传感器23 版纸用完传感器24 版纸张紧板传感器25 废版纸压缩传感器26 废版纸满传感器27 卸纸单元装置开关28 卸版传感器29 制版单元传感器34 原稿检测传感器36 原稿输入传感器37 油墨传感器38 油墨溢出传感器41 选购板检测信号电机/电磁铁测试56 进稿电磁铁57 写入步进电机向后200dip speed58 写入步进电机向后200dip speed59 主电机10转/分钟60 主电机15转/分钟61 主电机30转/分钟62 可变速主电机运转63 分离和负压风扇64 写入步进电机向后200dip speed65 写入步进电机向后200dip speed66 装载离合器67 进纸离合器68 压力电磁铁70 夹版复位71 卸版电机73 夹版电机74 读入步进电机77 打印头的控制信号79 扫描器发光二极管阵列亮84 读入步进电机向反转89 版纸张紧板电磁铁单元动作检测101 加墨操作102 升降电机操作103 印刷定位电机CW/CCW运转（检测）104 夹板开/闭操作（按“START”停）105 原稿进给操作（按“START”停）106 保密操作107 进纸用印刷操作（按“START”停）109 机器运转操作110 升降电机动转操作112 切刀电机ON[一次切版动作]113 压缩废版操作（重复此动作直至“START”键被按下）114 图像扫描器波长检查功能#1115 图像扫描器波长检查功能#2116 热敏打印头温度读数117 热敏打印刷头检测操作1118 热敏打印头检测操作2TR维修系列收藏此文冷云 @ 2006-07-02 15:37 晴朗分类：一体机维修纸张传感器失灵2、在压力检测到传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a,收纸传感器1未检测到纸张，在下一滚筒位置a时，纸张传感器检测到纸张E31? 纸张上在每二进纸部分显示并中断机器运行1、如果纸张传感器失灵2、在压力检测传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a，收纸传感器1未检测到纸张，在下一个滚筒位置a时纸张传感器检测到纸张E32? 纸张卡在收纸传感器附近显示并中断机器运行1、在压力检测传感器检测到压力盘时，收纸传感器1检测到纸张2、在收纸测传感器1检测到下一张纸时，收纸传感器2检测到纸张E33? 纸张卡在第一进部分显示并中断机器运行如果位置a传感器检测到位置a三遍面纸张传感仍未检测到纸张E34? 纸张卡在滚筒下部显示并中断机器运行在收纸传感器1在滚筒位置a处未检测到纸张，纸张传感器在下一个滚筒位置a未检测到纸张E36? 原稿输入故障显示并中断机器运行如果原稿对准传感器的动作块在原稿给纸电机接通后1.35秒内未打开E37? 原稿卡在入口处显示并中断机器运行如果原稿进入传感器在读数脉冲电机接通后630个脉冲内未检测到原稿E38? 原稿卡住或尺寸过大显示并中断机器运行如果原稿对准传感器的光路在读数脉冲电机接通后14173个脉冲（平台类机为14803个）脉冲后仍被挡住E48? 油墨瓶不匹配显示并中断机器运行在机器中装了不匹配的油墨瓶E50? 接上“印张/印版”计数器显示并中断或防止机器运行印数/印版计数器的接头掉了，或被取下E51? 在磁卡计数器中插入卡片显示并中断机器运行未在磁卡片计数器中插入卡片E52? 将滚筒推到位显示并中断机器运行滚筒到位开关的动作块未被压下E53? 将油墨瓶装到位显示并中断机器运行油墨瓶的动作块未被压下E54? 将印版前缘装在绿片下显示并中断机器运行印版检测传感器未检测到印版材料(反射光) E55? 关上前机罩显示并中断机器运行金属板未吸合到前机罩到位开关上E56? 关上输稿台显示并中断机器运行安全开关未被输稿台压下E57? 将废蜡纸盒装到位显示并中断机器运行废蜡纸设定开关的动作块未被压下E59? 关上自动送稿装置显示并中断机器运行自动送稿装置到位开关的动作块未被压下E60? 进纸盘紧急制动显示并中断机器运行进纸盘上部或下部的安全开关被激活E61? 滚筒尺寸错误显示并中断机器运行将错误尺寸的滚筒装到机器上E62? 滚筒牌子不对显示并中断机器运行将另一个牌子的滚筒装到机器中E66? 油墨瓶/印版架牌子错误显示并中断机器运行将别的牌子的油墨瓶和印版支架装到机器中E67? 缺pi电路板显示并中断机器运行缺pi电路板，或接头未装好E68? 大量输纸装置电源故障显示并中断机器运行厚纸输纸装置使电源发生故障E69? 大量输纸装置故障显示并中断机器运行厚纸输纸装置发生故障E71? 配页机故障--纸张卡在配页装置显示并中断机器运行纸张卡在配页装置上E72? 配页机故障--配页装置机门打开显机示并中断机器运行配页装置的机门打开E73? 配页机故障--纸张还在配页装置中显示并中断机器运行配页后的纸张还在配页装置格中E74? 配页机故障--配页装置的分页格满了显示并中断机器运行配页装置的分页满了E75? 配页机故障--选择的纸张幅面不对显示并中断机器运行配页装置中的纸张幅面与进纸盘中的纸张幅面不匹配E76? 配页机故障--纸张尺寸不能用显示并防止机器运行装在进纸盘中的纸张的尺寸与配页装置能用的纸张幅面不匹配E79? 分类装置中纸带用完理想GR一体机故障代码第一部份：自检功能（用来检测每个电器部件是否正常）开始测试操作]（同时按下“线条稿/照片”和“制版/印刷”按键，打开电源。

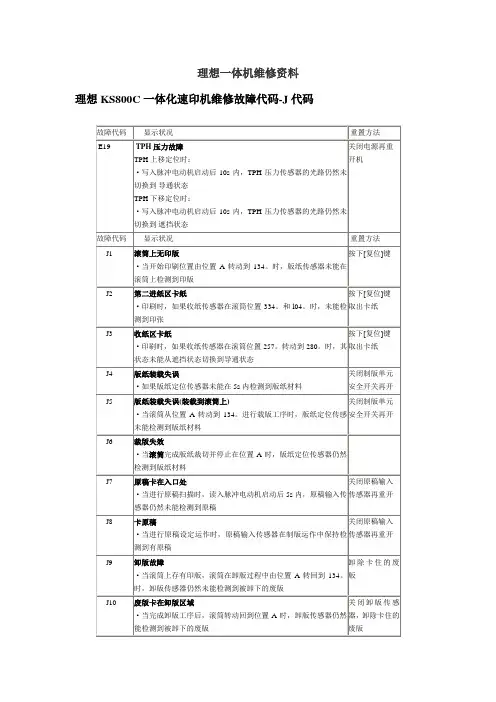

理想一体机维修资料
理想一体机维修资料理想KS800C一体化速印机维修故障代码-J代码自检功能怎样进入检测模式同时按下印刷位置，< 和>两个键打开电源进入检测模式，输入相应的元件代码，按“START”开始测试。
关机退出检测模式。
传感器/开关测试序号测试元件01 纸检测传感器02 上限开关03 下限开关06 纸传感器08 位置A传感器09 夹板A位置传感器10 夹板B位置传感器12 切刀位置开关14 版纸传感器15 版纸位置传感器17 油墨盒传感器18 滚筒装入传感器19 出纸位置传感器21 ADF到位传感器22 垂直中心传感器23 版纸用完传感器24 版纸张紧板传感器25 废版纸压缩传感器26 废版纸满传感器27 卸纸单元装置开关28 卸版传感器29 制版单元传感器34 原稿检..E01 主电机锁住,显示并中断机器运行(1)在主电机起动后2’秒后，位置A传感器仍能检测到滚筒位置A (2)在主电机起动后5秒内，位置A传感器未能检测到滚筒位置A 按下“全部恢复”键E02 升降电机锁住,显示并中断机器运行(1)在升降电机起动抬起进纸盘后9秒内，升降装置上限位传感器的动作块未抬起(2)在升降电机起动降下进纸盘后9秒内，升降装置下限位传感器的光路未被档住(3)在升降机起动抬起进纸盘后2秒后，升降装置下限位传感器的光路仍被档住(4)在升降电机起动降下进纸盘后2秒后，升降装置下限位传感器的动作块仍然抬起按下“全部恢复”键E03 第一类版夹故障,显示并中断机器运行(1)版夹线圈激活(接通)4秒内，版夹安全开关的动作块仍被压下(2)在版夹线圈释放(关掉)后4秒内，版夹安全开关的动作块未被压下(3)在版夹电机开始旋转后8秒内，角度传感器(0及180)未检测到角度磁铁(4)在版夹线圈未操作时，版夹安全开关的动作块未被压下按下“全部恢复”键E04 油墨溢出,显示并中断机器运行如果溢墨传感器在挤压装置处检测到过多的油墨溢墨传感器关掉E05 印刷位置电机锁住,显示并中断机器运行在印刷位置电机开始旋转后12秒，如果垂直居中传感器状态未从通至断(或断至通) 按下“全部恢复”键E06 压力检测传感器失效,显示并中断机器运行在主电机开始旋转后8秒内，如果压力检测传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键E07 只限RA5900, RA和RA编辑板通讯故障,显示并中断机器运行CPU与RA编辑板之间的通讯发生错误关掉电源开关再打开E08 RA和电脑接口发生通讯故障,显示并中断机器运行CPU与电脑接口之间的通讯发生错误关掉电源开关再打开E09 RA和配页机之间的通讯故障,显示并中断执器运行CPU与配页机之间的通讯发生错误关掉电源开关再打开E10 只限RA5900 裁切电路板失效,显示并中断机器运行在图象扫描操作开始之时,数据信号(如原稿，幅面等)未从裁切电路板输出按下“全部恢复”键E11 压力控制电机锁住,显示并中断机器运行(1)在压力控制电机开始旋转100ms内，未检测到来自压力控制电机上编码盘送出的脉冲(2)在压力控制电机开始旋转5秒内，压力居中传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键E12 机器状态选择错误,显示并停止机器运行系统电路板上开关SW2(十六进制开关)设定在“未使用”状态按下“全部恢复”键E13 裁切电机被锁住,显示在机器处於制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置A的印版位置传感器检测到印版·而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器仍检测到印版滚筒到位开关关掉再打开E14 第二类版夹故障, 显示并中断机器运行出版夹线圈不处於操作状态时·版夹安全开关的动作块未被压下按下“全部恢复”键E15 只限RA5900, 平台读数脉冲电机锁住,显示并中断机器运行(1)在平台读数脉冲电机激活后l8898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置(2)在平台读数脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置(3)数脉冲电机激活后3l4个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开(4)在平台读数脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置自动送稿暗调传感器上释放开按下“全部恢复”键E16 位置C传感器失灵,显示并中断机器运行在主电机开始旋转8秒内位置C传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键E17 更换电池, 显示并中断机器运行在下面的三种情况下：电池检测信号为断：(1)电源接通时(2)当按下“全部恢复”键(3)在机器操作结束时按下“全部恢复”键E18 配页装置故障,显示并中断机器运行从配页装置收到错误代码关掉电源开关再打开E19 热压电机锁住,显示并中断机器运行(1)在热敏打印头压力电机激活降下热敏打印头后4秒钟内热敏打印头压力开关未被压下(2)在热敏打印头压力电机激活抬起热敏打印头后4秒钟内热敏打印头压力开关未被释放按下“全部恢复”键E20 翼形板电机锁住，显示并中断机器运行(1)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被压下(2)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被释放按下“全部恢复”键E21 (向滚筒上)装版的故障，显示并中断机器运行(1)在将印版装到滚筒上时。

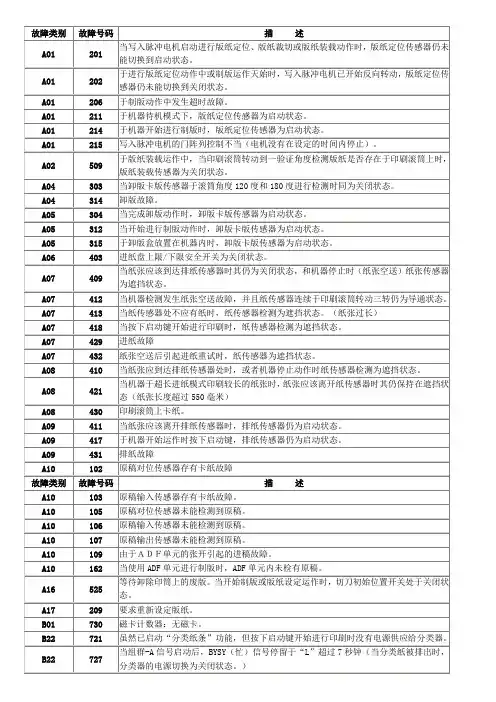

理想一体机故障代码
理想一体机故障代码（RZ、RV）故障类别故障号码描述A01 201 当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。
A01 202 于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向转动，版纸定位传感器仍未能切换到关闭状态。
A01 206 于制版动作中发生超时故障。
A01 211 于机器待机模式下，版纸定位传感器为启动状态。
A01 214 于机器开始进行制版时，版纸定位传感器为启动状态。
A01 215 写入脉冲电机的门阵列控制不当（电机没有在设定的时间内停止）。
A02 509 于版纸装载运作中，当印刷滚筒转动到一验证角度检测版纸是否存在于印刷滚筒上时，版纸装载传感器为关闭状态。
A04 303 当卸版卡版传感器于滚筒角度120度和180度进行检测时同为关闭状态。
A04 314 卸版故障。
A05 304 当完成卸版动作时，卸版卡版传感器为启动状态。
A05 312 当开始进行制版动作时，卸版卡版传感器为启动状态。
A05 315 于卸版盒放置在机器内时，卸版卡版传感器为启动状态。
A06 403 进纸盘上限下限安全开关为关闭状态。
A07 409 当纸张应该到达排纸传感器时其仍为关闭状态，和机器停止时（纸张空送）纸张传感器为遮挡状态。
A07 412 当机器检测发生纸张空送故障，并且纸传感器连续于印刷滚筒转动三转仍为导通状态。
A07 413 当纸传感器处不应有纸时，纸传感器检测为遮挡状态。
（纸张过长）A07 418 当按下启动键开始进行印刷时，纸传感器检测为遮挡状态。
A07 429 进纸故障A07 432 纸张空送后引起进纸重试时，纸传感器为遮挡状态。
A08 410 当纸张应到达排纸传感器处时，或者机器停止动作时纸传感器检测为遮挡状态。
理想一体机故障代码(RZ、RV)
故障类别故障号码描述A01 201 当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。
A01 202 于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向转动，版纸定位传感器仍未能切换到关闭状态。
A01 206 于制版动作中发生超时故障。
A01 211 于机器待机模式下，版纸定位传感器为启动状态。
A01 214 于机器开始进行制版时，版纸定位传感器为启动状态。
A01 215 写入脉冲电机的门阵列控制不当（电机没有在设定的时间内停止）。
A02 509 于版纸装载运作中，当印刷滚筒转动到一验证角度检测版纸是否存在于印刷滚筒上时，版纸装载传感器为关闭状态。
A04 303 当卸版卡版传感器于滚筒角度120度和180度进行检测时同为关闭状态。
A04 314 卸版故障。
A05 304 当完成卸版动作时，卸版卡版传感器为启动状态。
A05 312 当开始进行制版动作时，卸版卡版传感器为启动状态。
A05 315 于卸版盒放置在机器内时，卸版卡版传感器为启动状态。
A06 403 进纸盘上限下限安全开关为关闭状态。
A07 409 当纸张应该到达排纸传感器时其仍为关闭状态，和机器停止时（纸张空送）纸张传感器为遮挡状态。
A07 412 当机器检测发生纸张空送故障，并且纸传感器连续于印刷滚筒转动三转仍为导通状态。
A07 413 当纸传感器处不应有纸时，纸传感器检测为遮挡状态。
（纸张过长）A07 418 当按下启动键开始进行印刷时，纸传感器检测为遮挡状态。
A07 429 进纸故障A07 432 纸张空送后引起进纸重试时，纸传感器为遮挡状态。
A08 410 当纸张应到达排纸传感器处时，或者机器停止动作时纸传感器检测为遮挡状态。
A08 421 当机器于超长进纸模式印刷较长的纸张时，纸张应该离开纸传感器时其仍保持在遮挡状态（纸张长度超过550毫米）A08 430 印刷滚筒上卡纸。
理想KS速印机故障代码大全
理想KS速印机故障代码大全编辑:oa161商务办公网E. 叫修毛病E1 主电机锁固E3 版夹电机锁固E4 溢墨E6 方位A传感器失效E13 切刀电机锁固E16 供墨电机锁固E19 TPH压力毛病J. 卡纸毛病J1 滚筒上无印版式J2 第二进纸区卡纸J3 收纸区卡纸J4 版纸装载失误J5 版纸装载失误(装载到滚筒) J6 裁版失效J7 原稿卡在入口处J8 卡原稿J9 卸版毛病J10 废版卡在卸版区域C.到位显现C1 闭合别离电扇单元C2 闭合制版单元C3 闭合卸版单元C4 设置废版夹C5 设置墨瓶到位C6 替换版纸卷C7 清倒废版夹C8 替换油墨瓶测验和操作一起按下面板上的打印方位＂<＂和＂>＂键然后敞开机器电源，进入检测形式输入相应符号．1.传感器和开关检测序号测验元件1 原稿输入传感器2 版纸传感器3 版纸定位传感器33 主电机(45RPM)34 主电机(60RPM)35 主电机(90RPM)37 读入脉电机(顺转)38 读入脉电机(回转)39 写入脉电机(顺转)40 写入脉电机(回转)41 版纸装载线圈42 版夹电机44 卸版离合器45 进纸离合器46 守时离合器47 供墨电机48 吸风电扇49 别离电扇50 图画扫描器L51 TPH操控信号各单元检测60 TRH下移61 TPH上移62 切刀初始定位63 切刀电机发动64 各版夹臂初始定位（版夹电机操作）65 各版夹板敞开/闭合操作66 版夹夹板敞开/闭合操作67 供墨操作68 各面板显现灯（LED）检测69 滚筒方位-A70 制版操作测验71 卸版操作测验72 保密制版操作测验73 进纸及打印操作（30 RPM）74 进纸及打印操作（90 RPM）75 热敏打印头查看操作76 热敏打打印查看操作77 显现滚筒视点简略毛病E1 主电机锁固4 版尾传感器5 TPH方位传感器6 切刀初始方位开关7 切刀停止方位开关8 版夹传感器L9 版夹传感器C10 卸版传感器11 方位-A传感器12 收纸传感器13 油墨传感器14 溢墨传感器15 别离单元安全开关16 制版单元安全开关17 卸版单元安全开关18 墨瓶设定传感器27 废版夹设定传感器28 TPH热敏值读数电机/线圈测验30 主电机(1.95RPM)31 主电机(10RPM)32 主电机(30RPM) E3 版夹电机锁固E4 溢墨E6 方位A传感器失效E13 切刀电机锁固E16 供墨电机锁固E19 TPH压力毛病J1 滚筒上无印版式J2 第二进纸区卡纸J3 收纸区卡纸J4 版纸装载失误J5 版纸装载失误(装载到滚筒) J6 裁版失效J7 原稿卡在入口处J8 卡原稿J9 卸版毛病J10 废版卡在卸版区域C1 闭合别离电扇单元C2 闭合制版单元C3 闭合卸版单元C4 设置废版夹C5 设置墨瓶到位。
理想一体机故障代码(RZ、RV)
理想一体机故障代码（RZ、RV）1楼故障类别故障号码描述A01 201 当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。
A01 202 于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向转动，版纸定位传感器仍未能切换到关闭状态。
A01 206 于制版动作中发生超时故障。
A01 211 于机器待机模式下，版纸定位传感器为启动状态。
A01 214 于机器开始进行制版时，版纸定位传感器为启动状态。
A01 215 写入脉冲电机的门阵列控制不当（电机没有在设定的时间内停止）。
A02 509 于版纸装载运作中，当印刷滚筒转动到一验证角度检测版纸是否存在于印刷滚筒上时，版纸装载传感器为关闭状态。
A04 303 当卸版卡版传感器于滚筒角度120度和180度进行检测时同为关闭状态。
A04 314 卸版故障。
A05 304 当完成卸版动作时，卸版卡版传感器为启动状态。
A05 312 当开始进行制版动作时，卸版卡版传感器为启动状态。
A05 315 于卸版盒放置在机器内时，卸版卡版传感器为启动状态。
A06 403 进纸盘上限下限安全开关为关闭状态。
A07 409 当纸张应该到达排纸传感器时其仍为关闭状态，和机器停止时（纸张空送）纸张传感器为遮挡状态。
A07 412 当机器检测发生纸张空送故障，并且纸传感器连续于印刷滚筒转动三转仍为导通状态。
A07 413 当纸传感器处不应有纸时，纸传感器检测为遮挡状态。
（纸张过长）A07 418 当按下启动键开始进行印刷时，纸传感器检测为遮挡状态。
A07 429 进纸故障A07 432 纸张空送后引起进纸重试时，纸传感器为遮挡状态。
A08 410 当纸张应到达排纸传感器处时，或者机器停止动作时纸传感器检测为遮挡状态。
A08 421 当机器于超长进纸模式印刷较长的纸张时，纸张应该离开纸传感器时其仍保持在遮挡状态（纸张长度超过550毫米）A08 430 印刷滚筒上卡纸。
理想KS800c一体机维修(错误)代码
理想KS800c一体机维修（错误）代码E.叫修故障E1 主电机锁固E3 版夹电机锁固E4 溢墨E6 位置A传感器失效E13 切刀电机锁固E16 供墨电机锁固E19 TPH压力故障J.卡纸故障J1 滚筒上无印版式J2 第二进纸区卡纸J3 收纸区卡纸J4 版纸装载失误J5 版纸装载失误(装载到滚筒)J6 裁版失效J7 原稿卡在入口处J8 卡原稿J9 卸版故障J10 废版卡在卸版区域C.到位显示C1 闭合分离风扇单元C2 闭合制版单元C3 闭合卸版单元C4 设置废版夹C5 设置墨瓶到位C6 更换版纸帣C7 清倒废版夹C8 更换油墨瓶测试和操作一体机维修．同时按下面板上的印刷位置＂＂键然后开启机器电源，进入检测模式输入相应符号．一、传感器和开关检测序号测试元件1 原稿输入传感器2 版纸传感器3 版纸定位传感器4 版尾传感器5 TPH位置传感器6 切刀初始位置开关7 切刀终止位置开关8 版夹传感器L9 版夹传感器C10 卸版传感器一体机维修11 位置-A传感器12 收纸传感器13 油墨传感器14 溢墨传感器15 分离单元安全开关16 制版单元安全开关17 卸版单元安全开关18 墨瓶设定传感器27 废版夹设定传感器28 TPH热敏值读数二、电机/线圈测试30 主电机(1.95RPM)31 主电机(10RPM)32 主电机(30RPM) 一体机维修33 主电机(45RPM)34 主电机(60RPM)35 主电机(90RPM)37 读入脉电机(顺转)38 读入脉电机(反转)39 写入脉电机(顺转)40 写入脉电机(反转)41 版纸装载线圈42 版夹电机44 卸版离合器45 进纸离合器46 定时离合器47 供墨电机48 吸风风扇49 分离风扇50 图像扫描器L51 TPH控制信号三、各单元检测60 TRH下移61 TPH上移62 切刀初始定位63 切刀电机启动64 各版夹臂初始定位（版夹电机操作）65 各版夹板开启/闭合操作66 版夹夹板开启/闭合操作67 供墨操作68 各面板显示灯（LED）检测69 滚筒位置-A70 制版操作测试71 卸版操作测试72 保密制版操作测试73 进纸及印刷操作（30 RPM）74 进纸及印刷操作（90 RPM）75 热敏打印头检查操作76 热敏打印刷检查操作77 显示滚筒角度四、简单故障E1 主电机锁固E3 版夹电机锁固E4 溢墨E6 位置A传感器失效E13 切刀电机锁固E16 供墨电机锁固E19 TPH压力故障J1 滚筒上无印版式J2 第二进纸区卡纸J3 收纸区卡纸J4 版纸装载失误一体机维修J5 版纸装载失误(装载到滚筒) J6 裁版失效J7 原稿卡在入口处J8 卡原稿J9 卸版故障J10 废版卡在卸版区域C1 闭合分离风扇单元C2 闭合制版单元C3 闭合卸版单元C4 设置废版夹C5 设置墨瓶到位C6 更换版纸帣C7 清倒废版夹C8 更换油墨瓶现象：全网打印基本正常，部分机器用WORD打印A3幅面的文档时 "Print Spooler" 服务就会自动停止，打印机显示无法连接，重启后可以打印A4；但有部分机器又可以正常打印A3，由此自己排除了打印机的问题；但有问题的机器重装后仍不正常（正版XP，无优化，打印机驱动尝试过光盘和网上下载的）；解决：可能是spoolsv.exe和该打印机的驱动程序在交换数据出现了内存溢出，属于驱动程序BUG。
理想一体机故障代码(RZ、RV)
理想一体机故障代码(RZ、RV).txt16生活，就是面对现实微笑，就是越过障碍注视未来；生活，就是用心灵之剪，在人生之路上裁出叶绿的枝头；生活，就是面对困惑或黑暗时，灵魂深处燃起豆大却明亮且微笑的灯展。
17过去与未来，都离自己很遥远，关键是抓住现在，抓住当前。
故障类别故障号码描述A01 201 当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。
A01 202 于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向转动，版纸定位传感器仍未能切换到关闭状态。
A01 206 于制版动作中发生超时故障。
A01 211 于机器待机模式下，版纸定位传感器为启动状态。
A01 214 于机器开始进行制版时，版纸定位传感器为启动状态。
A01 215 写入脉冲电机的门阵列控制不当（电机没有在设定的时间内停止）。
A02 509 于版纸装载运作中，当印刷滚筒转动到一验证角度检测版纸是否存在于印刷滚筒上时，版纸装载传感器为关闭状态。
A04 303 当卸版卡版传感器于滚筒角度120度和180度进行检测时同为关闭状态。
A04 314 卸版故障。
A05 304 当完成卸版动作时，卸版卡版传感器为启动状态。
A05 312 当开始进行制版动作时，卸版卡版传感器为启动状态。
A05 315 于卸版盒放置在机器内时，卸版卡版传感器为启动状态。
A06 403 进纸盘上限下限安全开关为关闭状态。
A07 409 当纸张应该到达排纸传感器时其仍为关闭状态，和机器停止时（纸张空送）纸张传感器为遮挡状态。
A07 412 当机器检测发生纸张空送故障，并且纸传感器连续于印刷滚筒转动三转仍为导通状态。
A07 413 当纸传感器处不应有纸时，纸传感器检测为遮挡状态。
（纸张过长）A07 418 当按下启动键开始进行印刷时，纸传感器检测为遮挡状态。
A07 429 进纸故障A07 432 纸张空送后引起进纸重试时，纸传感器为遮挡状态。
理想一体机故障代码(RZ、RV)
F54 923 由于链接打印机无纸。无法进行自动流程印刷。
F55 924 由从电脑接收到打印信息时，无法进行自动流程印刷。
F58 927 被链接打印机无法打印（初始化NET-C）
H1 566 要求输入油墨颜色信息（和油墨-标记有关）。
P01 538 于印刷滚筒进行动作时未能处于被锁定状态。（印刷滚筒锁定位置传感器：闭合）
P02 400 上限传感器和下限传感器同时为启动状态。
P02 401 升降台电机检测到电流过载。
P02 404 当升降电机从下限位置开始升起升降台时，下限传感器于升降电机启动2秒后仍未能切换到关闭状态。
D19 223 制版单元准备进行释放（线圈为启动状态）。
D22 540 滚筒电路板的通信故障（未能从滚筒电路板读出或写入）。
D22 542 滚筒电路板上的异常数据。
E01 10 当开启机器电源时锂电池的电压低于2.5V。（电量不足，更换锂电池）
E02 11 版纸计数达到维修保养叫修的设定值。
理想一体机故障代码（RZ、RV）
故障类别 故障号码 描 述
A01 201 当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。
A01 202 于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向转动，版纸定位传感器仍未能切换到Байду номын сангаас闭状态。
D01 530 拉出印刷滚筒时断开印刷滚筒安全开关后，印刷滚筒连接信号未于5秒内切换到断开状态。
D02 532 机器使用规格不符的印刷滚筒。
D03 533 油墨瓶设定传感器为断开状态。
理想KS一体机维修错误代码
理想KS一体机维修错误代码E.叫修故障E1 主电机锁固E3 版夹电机锁固E4 溢墨E6 位置A传感器失效E13 切刀电机锁固E16 供墨电机锁固E19 TPH压力故障J.卡纸故障J1 滚筒上无印版式J2 第二进纸区卡纸J3 收纸区卡纸J4 版纸装载失误J5 版纸装载失误(装载到滚筒) J6 裁版失效J7 原稿卡在入口处J8 卡原稿J9 卸版故障J10 废版卡在卸版区域C.到位显示C1 闭合分离风扇单元C3 闭合卸版单元C4 设置废版夹C5 设置墨瓶到位C6 更换版纸卷C7 清倒废版夹C8 更换油墨瓶测试和操作．同时按下面板上的印刷位置＂<＂和＂>＂键然后开启机器电源，进入检测模式输入相应符号．1.传感器和开关检测序号测试元件1 原稿输入传感器2 版纸传感器3 版纸定位传感器4 版尾传感器5 TPH位置传感器6 切刀初始位置开关7 切刀终止位置开关8 版夹传感器L10 卸版传感器11 位置-A传感器12 收纸传感器13 油墨传感器14 溢墨传感器15 分离单元安全开关16 制版单元安全开关17 卸版单元安全开关18 墨瓶设定传感器27 废版夹设定传感器28 TPH热敏值读数电机/线圈测试30 主电机(1.95RPM)31 主电机(10RPM)32 主电机(30RPM)33 主电机(45RPM)34 主电机(60RPM)35 主电机(90RPM)37 读入脉电机(顺转)38 读入脉电机(反转)39 写入脉电机(顺转)40 写入脉电机(反转)41 版纸装载线圈42 版夹电机44 卸版离合器45 进纸离合器46 定时离合器47 供墨电机48 吸风风扇49 分离风扇50 图像扫描器L51 TPH控制信号各单元检测60 TRH下移61 TPH上移62 切刀初始定位63 切刀电机启动64 各版夹臂初始定位（版夹电机操作）65 各版夹板开启/闭合操作66 版夹夹板开启/闭合操作67 供墨操作68 各面板显示灯（LED）检测69 滚筒位置-A70 制版操作测试71 卸版操作测试72 保密制版操作测试73 进纸及印刷操作（30 RPM）74 进纸及印刷操作（90 RPM）75 热敏打印头检查操作76 热敏打印刷检查操作77 显示滚筒角度简单故障E1 主电机锁固E3 版夹电机锁固E4 溢墨E6 位置A传感器失效E13 切刀电机锁固E16 供墨电机锁固E19 TPH压力故障J1 滚筒上无印版式J2 第二进纸区卡纸J3 收纸区卡纸J4 版纸装载失误J5 版纸装载失误(装载到滚筒) J6 裁版失效J7 原稿卡在入口处J8 卡原稿J9 卸版故障J10 废版卡在卸版区域C1 闭合分离风扇单元C2 闭合制版单元C3 闭合卸版单元C4 设置废版夹C5 设置墨瓶到位C6 更换版纸卷C7 清倒废版夹C8 更换油墨瓶用90代码强功进墨也可以的啊！TR维修系列收藏此文冷云@ 2006-07-02 15:37 晴朗分类：一体机维修纸张传感器失灵2、在压力检测到传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a,收纸传感器1未检测到纸张，在下一滚筒位置a时，纸张传感器检测到纸张E31? 纸张上在每二进纸部分显示并中断机器运行1、如果纸张传感器失灵2、在压力检测传感器检测到压力盘时，纸张传感器检测到纸张3、在滚筒位置a，收纸传感器1未检测到纸张，在下一个滚筒位置a 时纸张传感器检测到纸张E32? 纸张卡在收纸传感器附近显示并中断机器运行1、在压力检测传感器检测到压力盘时，收纸传感器1检测到纸张2、在收纸测传感器1检测到下一张纸时，收纸传感器2检测到纸张E33? 纸张卡在第一进部分显示并中断机器运行如果位置a传感器检测到位置a三遍面纸张传感仍未检测到纸张E34? 纸张卡在滚筒下部显示并中断机器运行在收纸传感器1在滚筒位置a处未检测到纸张，纸张传感器在下一个滚筒位置a未检测到纸张E36? 原稿输入故障显示并中断机器运行如果原稿对准传感器的动作块在原稿给纸电机接通后1.35秒内未打开E37? 原稿卡在入口处显示并中断机器运行如果原稿进入传感器在读数脉冲电机接通后630个脉冲内未检测到原稿E38? 原稿卡住或尺寸过大显示并中断机器运行如果原稿对准传感器的光路在读数脉冲电机接通后14173个脉冲（平台类机为14803个）脉冲后仍被挡住E48? 油墨瓶不匹配显示并中断机器运行在机器中装了不匹配的油墨瓶E50? 接上“印张/印版”计数器显示并中断或防止机器运行印数/印版计数器的接头掉了，或被取下E51? 在磁卡计数器中插入卡片显示并中断机器运行未在磁卡片计数器中插入卡片E52? 将滚筒推到位显示并中断机器运行滚筒到位开关的动作块未被压下E53? 将油墨瓶装到位显示并中断机器运行油墨瓶的动作块未被压下E54? 将印版前缘装在绿片下显示并中断机器运行印版检测传感器未检测到印版材料(反射光)E55? 关上前机罩显示并中断机器运行金属板未吸合到前机罩到位开关上E56? 关上输稿台显示并中断机器运行安全开关未被输稿台压下E57? 将废蜡纸盒装到位显示并中断机器运行废蜡纸设定开关的动作块未被压下E59? 关上自动送稿装置显示并中断机器运行自动送稿装置到位开关的动作块未被压下E60? 进纸盘紧急制动显示并中断机器运行进纸盘上部或下部的安全开关被激活E61? 滚筒尺寸错误显示并中断机器运行将错误尺寸的滚筒装到机器上E62? 滚筒牌子不对显示并中断机器运行将另一个牌子的滚筒装到机器中E66? 油墨瓶/印版架牌子错误显示并中断机器运行将别的牌子的油墨瓶和印版支架装到机器中E67? 缺pi电路板显示并中断机器运行缺pi电路板，或接头未装好E68? 大量输纸装置电源故障显示并中断机器运行厚纸输纸装置使电源发生故障E69? 大量输纸装置故障显示并中断机器运行厚纸输纸装置发生故障E71? 配页机故障--纸张卡在配页装置显示并中断机器运行纸张卡在配页装置上E72? 配页机故障--配页装置机门打开显机示并中断机器运行配页装置的机门打开E73? 配页机故障--纸张还在配页装置中显示并中断机器运行配页后的纸张还在配页装置格中E74? 配页机故障--配页装置的分页格满了显示并中断机器运行配页装置的分页满了E75? 配页机故障--选择的纸张幅面不对显示并中断机器运行配页装置中的纸张幅面与进纸盘中的纸张幅面不匹配E76? 配页机故障--纸张尺寸不能用显示并防止机器运行装在进纸盘中的纸张的尺寸与配页装置能用的纸张幅面不匹配E79? 分类装置中纸带用完。
理想一体机故障代码
理想一体机故障代码（RZ、RV）故障类别故障号码描述A01 201 当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。
A01 202 于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向转动，版纸定位传感器仍未能切换到关闭状态。
A01 206 于制版动作中发生超时故障。
A01 211 于机器待机模式下，版纸定位传感器为启动状态。
A01 214 于机器开始进行制版时，版纸定位传感器为启动状态。
A01 215 写入脉冲电机的门阵列控制不当（电机没有在设定的时间内停止）。
A02 509 于版纸装载运作中，当印刷滚筒转动到一验证角度检测版纸是否存在于印刷滚筒上时，版纸装载传感器为关闭状态。
A04 303 当卸版卡版传感器于滚筒角度120度和180度进行检测时同为关闭状态。
A04 314 卸版故障。
A05 304 当完成卸版动作时，卸版卡版传感器为启动状态。
A05 312 当开始进行制版动作时，卸版卡版传感器为启动状态。
A05 315 于卸版盒放置在机器内时，卸版卡版传感器为启动状态。
A06 403 进纸盘上限下限安全开关为关闭状态。
A07 409 当纸张应该到达排纸传感器时其仍为关闭状态，和机器停止时（纸张空送）纸张传感器为遮挡状态。
A07 412 当机器检测发生纸张空送故障，并且纸传感器连续于印刷滚筒转动三转仍为导通状态。
A07 413 当纸传感器处不应有纸时，纸传感器检测为遮挡状态。
（纸张过长）A07 418 当按下启动键开始进行印刷时，纸传感器检测为遮挡状态。
A07 429 进纸故障A07 432 纸张空送后引起进纸重试时，纸传感器为遮挡状态。
A08 410 当纸张应到达排纸传感器处时，或者机器停止动作时纸传感器检测为遮挡状态。
A08 421 当机器于超长进纸模式印刷较长的纸张时，纸张应该离开纸传感器时其仍保持在遮挡状态（纸张长度超过550毫米）A08 430 印刷滚筒上卡纸。
理想系列一体化速印机故障代码
H2 567 要求输入印刷浓度信息（和油墨-标记有关）。 H3 568 要求输入试印印刷浓度信息（和油墨-标记有关）。 H4 242 要示输入制版浓度信息（和版纸-标记有关）。 H5 243 要求输入印刷浓度信息（和版纸-标记有关）。 H6 244 要求输入试印印刷浓度信息（和版纸-标记有关）。 P01 520 于主电机启动后主编码盘传感器未在 10 毫秒切换到启动/关闭状态。 P01 521 主电机启动后即使经过 3033 个脉冲 B-定位传感器仍未切换。 故障类别 故障号码 描 述 P01 524 当印刷滚筒进行运作时，版夹单元未能停留在其初始位置。（印刷滚筒锁定位位 置传感器：关闭） P01 537 印刷滚筒未能停止于位置-B。（超出） P01 538 于印刷滚筒进行动作时未能处于被锁定状态。（印刷滚筒锁定位置传感器：闭合） P02 400 上限传感器和下限传感器同时为启动状态。 P02 401 升降台电机检测到电流过载。 P02 404 当升降电机从下限位置开始升起升降台时，下限传感器于升降电机启动 2 秒后仍 未能切换到关闭状态。 P02 405 当升降电机从下限位置开始升起升降台时，上限传感器于升降电机启动 12 秒后 未能切换到启动状态。 P02 406 当升降电机从上限位置开始降下升降台时，上限传感器于升降电机启动 2 秒后未 能切换到关闭状态。 P02 407 当升降电机从上限位置开始降下升降台时，下限传感器于升降电机启动 12 秒后 仍未能切换到启动状态 P02 408 当升降台进行伺服动作时，上限传感器在此伺服运作的最后 2 秒持续保持于闭合 状态 P03 500 版夹传感器 A 于版夹单元完成初始化或初始位置定位后切换到闭合状态。
D17 239 检测到其他不适合的版纸卷。 D17 241 在版纸卷信息中检测到不匹配的信息。 故障类别 故障号码 描 述 D18 522 印刷滚筒准备进行释放（线圈为启动状态）。 D19 223 制版单元准备进行释放（线圈为启动状态）。 D22 540 滚筒电路板的通信故障（未能从滚筒电路板读出或写入）。 D22 542 滚筒电路板上的异常数据。 E01 10 当开启机器电源时锂电池的电压低于 2.5V。（电量不足，更换锂电池） E02 11 版纸计数达到维修保养叫修的设定值。 E02 12 印张计数达到维修保养叫修的设定值。 E02 22 滚筒内维修保养计数达到维修保养叫修的设定值。 F01 15 当开始进行印刷工序时，印刷滚筒上无版纸。 F02 18 当开始进行印刷工序时，印刷使用的纸张尺寸不能与滚筒上的图像相匹配。 F03 16 使用自定义尺寸纸张选择多面连天写。 F05 19 制版时，输入的印刷数量少于被设定的最少印刷量。 F10 21 当选择并启动试印时，印刷使用的纸张的纸张尺寸不能与滚筒上的图像的尺寸相 F22 33 下一张原稿未放置在稿台上进行多面连写动作。 F37 50 当启用书本模式并开始进行制版时，原稿被放置在 ADF 上。 F50 910 由于链接打印机的故障，无法进行自动流程印刷。 F54 923 由于链接打印机无纸。无法进行自动流程印刷。 F55 924 由从电脑接收到打印信息时，无法进行自动流程印刷。 F58 927 被链接打印机无法打印（初始化 NET-C） H1 566 要求输入油墨颜色信息（和油墨-标记有关）。
理想一体机故障代码
理想一体机故障代码（RZ、RV故障类别故障号码描述A01 201 当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。
A01 202 于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向转动，版纸定位传感器仍未能切换到关闭状态。
A01 206 于制版动作中发生超时故障。
A01 211 于机器待机模式下，版纸定位传感器为启动状态。
A01 214 于机器开始进行制版时，版纸定位传感器为启动状态。
A01 215 写入脉冲电机的门阵列控制不当（电机没有在设定的时间内停止）。
A02 509 于版纸装载运作中，当印刷滚筒转动到一验证角度检测版纸是否存在于印刷滚筒上时，版纸装载传感器为关闭状态。
A04 303 当卸版卡版传感器于滚筒角度120度和180度进行检测时同为关闭状态。
A04 314 卸版故障。
A05 304 当完成卸版动作时，卸版卡版传感器为启动状态。
A05 312 当开始进行制版动作时，卸版卡版传感器为启动状态。
A05 315 于卸版盒放置在机器内时，卸版卡版传感器为启动状态。
A06 403 进纸盘上限下限安全开关为关闭状态。
A07 409 当纸张应该到达排纸传感器时其仍为关闭状态，和机器停止时（纸张空送）纸张传感器为遮挡状态。
A07 412 当机器检测发生纸张空送故障，并且纸传感器连续于印刷滚筒转动三转仍为导通状态。
A07 413 当纸传感器处不应有纸时，纸传感器检测为遮挡状态。
（纸张过长）A07 418 当按下启动键开始进行印刷时，纸传感器检测为遮挡状态。
A07 429 进纸故障A07 432 纸张空送后引起进纸重试时，纸传感器为遮挡状态。
A08 410 当纸张应到达排纸传感器处时，或者机器停止动作时纸传感器检测为遮挡状态。
A08 421 当机器于超长进纸模式印刷较长的纸张时，纸张应该离开纸传感器时其仍保持在遮挡状态（纸张长度超过550毫米）A08 430 印刷滚筒上卡纸。
理想一体机故障代码
32
下一张原稿未放置在ADF单元上进行多面连天写运作。
F22
33
下一张原稿未放置在稿台上进行多面连写动作。
F37
50
当启用书本模式并开始进行制版时，原稿被放置在ADF上。
F50
910
由于链接打印机的故障，无法进行自动流程印刷。
F54
923
由于链接打印机无纸。无法进行自动流程印刷。
F55
924
由从电脑接收到打印信息时，无法进行自动流程印刷。
P13
204
切刀电机启动后300毫秒内，切刀初始位置开关未能切换到启动状态。
P13
205
于裁切版纸后，印刷滚筒转动当前的滚筒角度后，版纸定位传感器启动。
P13
221
切刀初始位置开关和切刀停止位置开关同时处于启动状态。
P13
222
于切刀初始定位运作开始后450毫秒内，切刀初始位置开关未能切换到启动状态。
H6
244
要求输入试印印刷浓度信息（和版纸-标记有关）。
P01
520
于主电机启动后主编码盘传感器未在10毫秒切换到启动/关闭状态。
P01
521
主电机启动后即使经过3033个脉冲B-定位传感器仍未切换。
故障类别
故障号码
描述
P01
524
当印刷滚筒进行运作时，版夹单元未能停留在其初始位置。（印刷滚筒锁定位位置传感器：关闭）
D11
535
前盖设定开关为断开状态。
D13
9
后盖设定开关为断开状态。
D17
236
不正确的版纸卷。
D17
237
未检测到版纸卷。
D17
238
理想一体机维修资料
理想一体机维修资料理想一体机维修自检功能理想一体机维修怎样进入检测模式理想一体机维修同时按下印刷位置，< 和>两个键打开电源进入检测模式，输入相应的元件代码，按“START”开始测试。
理想一体机维修关机退出检测模式。
理想一体机维修传感器/开关测试理想一体机维修资料序号测试元件01 纸检测传感器02 上限开关03 下限开关06 纸传感器08 位置A传感器10 夹板B位置传感器12 切刀位置开关14 版纸传感器15 版纸位置传感器17 油墨盒传感器18 滚筒装入传感器19 出纸位置传感器21 ADF到位传感器22 垂直中心传感器23 版纸用完传感器24 版纸张紧板传感器25 废版纸压缩传感器26 废版纸满传感器27 卸纸单元装置开关28 卸版传感器29 制版单元传感器34 原稿检..理想一体机维修理想TR一体机故障代码E01?? 主电机锁住显示并中断机器运行（1）在主电机超支后2秒后，位置a传感器仍能检测到滚筒的位置a（2）在主电机起动后5秒内，位置a传感器未能检测到滚筒位置a?E02 升降电机锁住显示并中断机器运行1、在升降电机起动抬起进纸盘9秒内，升降上限位传感器的动作块未抬起2、在升降电机起动降下进纸盘9秒内，升降下限位传感器的动作块未被挡住3、在升降电机起动抬起进纸盘2秒内，升降下限位传感器的动作块未被挡住4、在升降电机起动降下进纸盘2秒内，升降下限位传感器的动作块仍然抬起E03?? 第一类版夹故障显示中断机器运行1、版夹线圈激活（接通）4秒内，版夹安全开头的动作块仍被压下2、版夹线圈释放（关掉）4秒..理想一体机维修理想GR一体机故障代码第一部份：自检功能（用来检测每个电器部件是否正常）[开始测试操作]（同时按下“线条稿/照片”和“制版/印刷”按键，打开电源。
）用两种不同的叫声区别当前测试元器件状态是否正常（检测到：0.1秒间隔的叫声）（未检测到：0.5秒间隔的叫声）1）[传感器/开关测试].2 纸尺寸传感器. 反射光检测3 限传感器. 光路被挡4 进纸压力开关.开关打开5 版纸装载键.被按下6 纸传感器.光路被挡7 纸检测传感器.光路被挡8 A位传感受器.光路被挡9 0角度传感器.磁力检测10 180角度传感器.磁力检测11 C位传感器.光路被挡12 进纸台下降键.被按下RN、TR、KS理想一体机油墨泵维修的几点建议对RN、TR、KS理想一体机油墨泵维修的几点建议：（1）、由于RN、TR、KS一体机采用的墨泵真空挤压间隙比较小，其抽墨力量不够大，且用代用等劣质油墨时易堵塞油泵，造成油泵抽不进油墨。
理想维修代码
理想(RISO)一体化速印机GR2710-1700\RA4500-4900一体机错误代码理想(RISO)一体化速印机GR2710-1700\RA4500-4900一体机错误代码E01 主电机锁住,显示并中断机器运行(1)在主电机起动后2’秒后，位置A传感器仍能检测到滚筒位置A (2)在主电机起动后5秒内，位置A传感器未能检测到滚筒位置A 按下“全部恢复”键E02 升降电机锁住,显示并中断机器运行(1)在升降电机起动抬起进纸盘后9秒内，升降装置上限位传感器的动作块未抬起(2)在升降电机起动降下进纸盘后9秒内，升降装置下限位传感器的光路未被档住(3)在升降机起动抬起进纸盘后2秒后，升降装置下限位传感器的光路仍被档住(4)在升降电机起动降下进纸盘后2秒后，升降装置下限位传感器的动作块仍然抬起按下“全部恢复”键E03 第一类版夹故障,显示并中断机器运行(1)版夹线圈激活(接通)4秒内，版夹安全开关的动作块仍被压下(2)在版夹线圈释放(关掉)后4秒内，版夹安全开关的动作块未被压下(3)在版夹电机开始旋转后8秒内，角度传感器(0及180)未检测到角度磁铁(4)在版夹线圈未操作时，版夹安全开关的动作块未被压下按下“全部恢复”键E04 油墨溢出,显示并中断机器运行如果溢墨传感器在挤压装置处检测到过多的油墨溢墨传感器关掉E05 印刷位置电机锁住,显示并中断机器运行在印刷位置电机开始旋转后12秒，如果垂直居中传感器状态未从通至断(或断至通) 按下“全部恢复”键E06 压力检测传感器失效,显示并中断机器运行在主电机开始旋转后8秒内，如果压力检测传感器状态未从通转成断(或从断转成通)按下“全部恢复”键E07 只限RA5900, RA和RA编辑板通讯故障,显示并中断机器运行CPU与RA编辑板之间的通讯发生错误关掉电源开关再打开E08 RA和计算机接口发生通讯故障,显示并中断机器运行CPU与计算机接口之间的通讯发生错误关掉电源开关再打开E09 RA和配页机之间的通讯故障,显示并中断执器运行CPU与配页机之间的通讯发生错误关掉电源开关再打开E10 只限RA5900 裁切电路板失效,显示并中断机器运行在图象扫描操作开始之时,数据信号(如原稿，幅面等)未从裁切电路板输出按下“全部恢复”键E11 压力控制电机锁住,显示并中断机器运行(1)在压力控制电机开始旋转100ms内，未检测到来自压力控制电机上编码盘送出的脉冲(2)在压力控制电机开始旋转5秒内，压力居中传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键E12 机器状态选择错误,显示并停止机器运行系统电路板上开关SW2(十六进制开关)设定在“未使用”状态按下“全部恢复”键E13 裁切电机被锁住,显示在机器处于制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置A的印版位置传感器检测到印版·而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器仍检测到印版滚筒到位开关关掉再打开E14 第二类版夹故障, 显示并中断机器运行出版夹线圈不处于操作状态时·版夹安全开关的动作块未被压下按下“全部恢复”键E15 只限RA5900, 平台读数脉冲电机锁住,显示并中断机器运行(1)在平台读数脉冲电机激活后l8898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置(2)在平台读数脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置(3)数脉冲电机激活后3l4个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开(4)在平台读数脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置自动送稿暗调传感器上释放开按下“全部恢复”键E16 位置C传感器失灵,显示并中断机器运行在主电机开始旋转8秒内位置C传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键E17 更换电池, 显示并中断机器运行在下面的三种情况下：电池检测信号为断：(1)电源接通时(2)当按下“全部恢复”键(3)在机器操作结束时按下“全部恢复”键E18 配页装置故障,显示并中断机器运行从配页装置收到错误代码关掉电源开关再打开E19 热压电机锁住,显示并中断机器运行(1)在热敏打印头压力电机激活降下热敏打印头后4秒钟内热敏打印头压力开关未被压下(2)在热敏打印头压力电机激活抬起热敏打印头后4秒钟内热敏打印头压力开关未被释放按下“全部恢复”键E20 翼形板电机锁住，显示并中断机器运行(1)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被压下(2)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被释放按下“全部恢复”键E21 (向滚筒上)装版的故障，显示并中断机器运行(1)在将印版装到滚筒上时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑州科信理想KS一体机维修错误代码
E.叫修故障
E1 主电机锁固
E3 版夹电机锁固
E4 溢墨
E6 位置A传感器失效E13 切刀电机锁固
E16 供墨电机锁固E19 TPH压力故障
J.卡纸故障
J1 滚筒上无印版式
J2 第二进纸区卡纸J3 收纸区卡纸
J4 版纸装载失误J5 版纸装载失误(装载到滚筒) J6 裁版失效
J7 原稿卡在入口处
J8 卡原稿
J9 卸版故障
J10 废版卡在卸版区域C.到位显示
C1 闭合分离风扇单元C2 闭合制版单元C3 闭合卸版单元C4 设置废版夹C5 设置墨瓶到位C6 更换版纸卷C7 清倒废版夹C8 更换油墨瓶测试和操作
．同时按下面板上的印刷位置＂<＂和＂>＂键然后开启机器电源，进入检测模式输入相应符号．
1.传感器和开关检测
序号测试元件
1 原稿输入传感器
2 版纸传感器
3 版纸定位传感器
4 版尾传感器
5 TPH位置传感器
6 切刀初始位置开关
7 切刀终止位置开关
8 版夹传感器L
9 版夹传感器C
10 卸版传感器
11 位置-A传感器
12 收纸传感器
13 油墨传感器
14 溢墨传感器
15 分离单元安全开关
16 制版单元安全开关
17 卸版单元安全开关
18 墨瓶设定传感器
27 废版夹设定传感器
28 TPH热敏值读数电机/线圈测试
30 主电机(1.95RPM)
31 主电机(10RPM)
32 主电机(30RPM)
33 主电机(45RPM)
34 主电机
(60RPM)
35 主电机
(90RPM)
37 读入脉电机(顺
转)
38 读入脉电机(反转)
39 写入脉电机(顺转)
40 写入脉电机(反转)
41 版纸装载线圈
42 版夹电机
44 卸版离合器
45 进纸离合器
46 定时离合器
47 供墨电机
48 吸风风扇
49 分离风扇
50 图像扫描器L
51 TPH控制信号
各单元检测
60 TRH下移
61 TPH上移
62 切刀初始定位
63 切刀电机启动
64 各版夹臂初始定位（版夹电机操作）
65 各版夹板开启/闭合操作
66 版夹夹板开启/闭合操作
67 供墨操作
68 各面板显示灯（LED）检测
69 滚筒位置-A
70 制版操作测试
71 卸版操作测试
72 保密制版操作测试
73 进纸及印刷操作（30 RPM）
74 进纸及印刷操作（90 RPM）
75 热敏打印头检查操作76 热敏打印刷检查操作
77 显示滚筒角度
简单故障
E1 主电机锁固
E3 版夹电机锁固
E4 溢墨
E6 位置A传感器失效
E13 切刀电机锁固
E16 供墨电机锁固
E19 TPH压力故障
J1 滚筒上无印版式
J2 第二进纸区卡纸
J3 收纸区卡纸
J4 版纸装载失误
J5 版纸装载失误(装载到滚筒) J6 裁版失效
J7 原稿卡在入口处
J8 卡原稿
J9 卸版故障
J10 废版卡在卸版区域
C1 闭合分离风扇单元
C2 闭合制版单元
C3 闭合卸版单元
C4 设置废版夹
C5 设置墨瓶到位
C6 更换版纸卷
C7 清倒废版夹
C8 更换油墨瓶。
