微机保护常见故障处理方法13例
微机保护断路器控制回路断线故障处理
将会在操作过程中拉弧 ，致使触点烧毁。断路器辅助接点断开容量 大， 由断路器辅助接点断开操作电流，可 以很好地灭弧 ，保护控制开关及继 电器接点不被烧毁。
一
、
微 机 保 护 断 路 器 控 制 回 路 断线 的 原 理
断路器控制 回路短路 ， 是指控制回路 电源熔断器熔断或空气断路器 跳闸 （ 保护装置 电源和控制回路 电源分立设置时 ） 。 控制回路熔断器熔断 后，跳闸位置继电器 、 合闸位置继电器触点同时失磁 ， 两触点同时闭合 ， 装置屏幕即刻显示 “ 控制回路断线 ” ， 装置面板告警灯亮， 并将信息传递 到后 台机 。我们可以宽泛 、简单 明了的认识 到控制回路断线是个报警信 号， 一般 的只有在控制回路电源停掉之后才有 ， 不会造成什么严重后果 。 也就是说 ，单个开关 的控制电源是可以断开的，因为一个高压柜的二次 电源组成一般是这样 ：操作 （ 合闸） 电源 、 控制电源 、 交流） ） Ｉ １ 热照明电 源和微机保护装置电源 ；当发生控制 回路断线 时，一般是控制 回路的电
辅助接点接触不 良时，会导致一系列 自动操作不能完成 ， 例如 ：跳 闸线圈与合闸线圈厂家是按短时通电设计 的，在跳 、 合 闸操作完成后 ， 通过 Ｄ Ｌ 触点 自动地将操 作回路切 断，以 保证跳 、 合 闸线圈的安全 ； 跳、 合闸启动回路的触点 （ 操作把手触点 、 继 电器触点 ） 由于受 自身断开容 量限制 ，不能很好地切断操 作回路的电流 ， 如果 南它们断开操作电流，
三 、处理控制回路断线故 障的方法及技巧
在应对微机保护断路器控制回路断线故障方面， 初步应做如下处理 ： １ ． 检查是否信号误报警。 ２ ． 检查控制回路电源是否消失 ３ ． 检查是否是 电路 断路或者是接线虚接 、脱焊。然而 ， 在实际的故障发生实例中，故障原 因正如前文所述 ，有着许 多种类 ，因此 ，在故障处理 中， 更应该认真仔 细，查 出具体的故障原因 ， 进而 因地制宜 ，对症下药 ，灵活的解决微机 保护控制回路断线故障。
保护装置、后台监控系统常见故障及处理
保护装置、后台监控系统常见故障及处理一、保护装置常见故障问题处理1.液晶不显示或花屏保护装置液晶问题是微机保护的普遍问题。
主要因素分析如下：（1）液晶模块本身寿命问题。
（2）液晶与人机接口模块的接口回路问题。
液晶是独立的模块，受人机接口模块的控制，两者通过带压接插头的扁平线联接，有时扁平线接触不好或液晶与人机接口模块出现虚焊，现场通过补焊，可解决问题。
（3）电源板、DSP 板问题造成液晶不显示或花屏。
（4）可以调节液晶板上调节电阻。
2.保护装置死机保护装置运行灯不闪烁、保护装置运行灯常亮、保护装置运行灯不规则闪烁、保护装置按键不起作用、液晶屏幕不亮等都可以视作保护装置死机。
其中运行灯闪烁反映保护装置核心板运行是否正常。
现场发现，保护装置时有发生死机现象，分析原因如下：（1）液晶板故障或电源板故障，装置不能显示和操作。
（2）在保护启动时，为了保证DSP 集中时间进行故障判别，暂时屏蔽液晶显示和键盘操作。
如保护启动后未复归，可能表现为装置不能显示和操作，误认为装置死机。
（3）保护装置受干扰影响，程序跑飞或软件本身缺陷。
（4）保护装置硬件问题，导致保护装置不能正常运行。
3.交流采样不准如果所有设备的采样精度都不准，其原因为装置的A/D 转换精度不够，如个别装置采样精度不准或一个装置内的个别通道精度不准，其可能因素有以下几个方面：（1）刻度未校核或刻度值被修改。
（2）模拟采集回路接触不可靠，如CT 回路，短路环未完全顶开。
（3）模拟采集回路元件损坏。
A/D 损坏或模拟电源故障时,表现为所有通道采样都不正确。
多路转换器损坏时，表现为所有或个别通道采样不正确。
交流互感器或低通滤波限幅回路故障时，表现为个别通道采样不正确。
4. 出口继电器跳、合闸线圈烧毁保护装置出口继电器线圈烧毁的主要原因是开关的辅助接点动作不可靠。
按规程要求，开关的跳闸回路串接开关的常开接点，开关在合闸状态时，该常开接点接通，一旦有跳闸信号，跳闸回路的防跳继电器动作，跳闸回路自保持，直到开关跳开，常开接点断开，防跳继电器返回。
机车常见故障处理

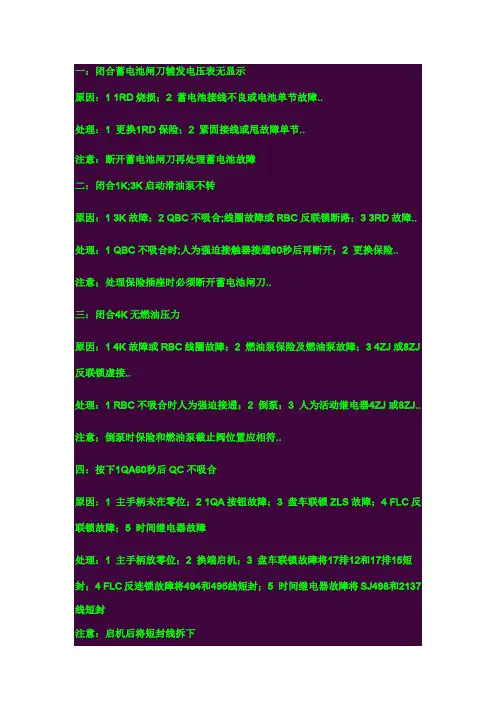

一：闭合蓄电池闸刀辅发电压表无显示原因：1 1RD烧损；2 蓄电池接线不良或电池单节故障..处理：1 更换1RD保险；2 紧固接线或甩故障单节..注意：断开蓄电池闸刀再处理蓄电池故障二：闭合1K;3K启动滑油泵不转原因：1 3K故障；2 QBC不吸合;线圈故障或RBC反联锁断路；3 3RD故障..处理：1 QBC不吸合时;人为强迫接触器接通60秒后再断开；2 更换保险..注意；处理保险插座时必须断开蓄电池闸刀..三：闭合4K无燃油压力原因：1 4K故障或RBC线圈故障；2 燃油泵保险及燃油泵故障；3 4ZJ或8ZJ 反联锁虚接..处理：1 RBC不吸合时人为强迫接通；2 倒泵；3 人为活动继电器4ZJ或8ZJ..注意；倒泵时保险和燃油泵截止阀位置应相符..四：按下1QA60秒后QC不吸合原因：1 主手柄未在零位；2 1QA按钮故障；3 盘车联锁ZLS故障；4 FLC反联锁故障；5 时间继电器故障处理：1 主手柄放零位；2 换端启机；3 盘车联锁故障将17排12和17排15短封；4 FLC反连锁故障将494和495线短封；5 时间继电器故障将SJ498和2137线短封注意：启机后将短封线拆下五：QC主触头吸合时供油拉杆不拉动原因：1 DLS线圈未得电或芯杆未到工作位; 2 调速器无油；3 极限装置动作未恢复；4 供油拉杆卡滞处理：1 顶实DLS或调整芯杆到工作位；2 补油；3 恢复极限装置；4 全面清洗齿条和供油拉杆;消除卡滞处所..六：自阀在制动区不减压处理：1 使用紧急防风阀；2 直接将自阀推至非常位；3 停车后换端操纵维持进站;站内停车后可将非操纵端自阀或中继阀拆下更换后继续运行..七：使用固定发电时QD不发电或运行中发生辅发过压原因：1 8K故障GFC故障；2 运行中辅发过压灯亮电压超过125伏；3 辅机板故障..处理：1 人为强迫GFC接通；2 主手柄回零或1位;闭合8K主手柄逐位提至14位;看辅发电压达110伏时;手柄不能再提以防超压；3 断5K;倒换辅机板..注意：闭合8K时主手柄必须在零或1位；倒换辅机板必须断5K八：柴油机转速不升或不降原因：1 WTQ的110V6A 5V3A保险熔断；2 WTQ故障；3 WTQ无输入电流；4 步进电机故障..处理：1 检查更换保险；2 使用故障调速；3 检查1DZ及RBC正联锁；4 检查步进电机外接线将WTQ电源开关至断开位;手动调速九：闭合2K换向手柄置前牵位;工况转换开关不动作原因：1 机控保险22DZ跳开；2 2K故障；3 HKG1线圈未得电或故障或电源线故障..处理：1 恢复22DZ；2 闭合后端2K；3 手动使其达到正确位置十：监控装置动作;解锁后无载灯不灭原因：监控装置动作后经解锁仍带不上负荷;多为TJ1反联锁虚接处理：将TJ1反联锁621和622线短封十一：油压传感器故障;柴油机转速720转/分卸载;微机报警原因：油压传感器故障处理：将微机柜上的油压开关至切除位;使用励磁二改为油压继电器保护..十二：柴油机水温高原因：1 温控阀故障或安全阀卡滞；2 微机传感器故障；3 高温水泵故障；4 静液压系统泄漏或油位低处理：1 顺时针拧紧温控阀或轻微敲击安全阀；2 使用励磁二改为WJ保护；3 将预热锅炉高低温截止阀打开;降功率维持进站；4 消除漏泄处所补油十三：柴油机突然停机处理办法1 恢复总控保险21DZ或短封；2 将DLS的调整螺钉拧入使其和芯杆接触并顶实；3 将调速器补至标准油位；4 如为滑油压力低;应检查机油系统并处理；5 检查超压状况;假超压;断开4K后重新启动柴油机；6 超速误动作后;恢复8ZJ须断4K再合4K的方法解锁..注意：随时注意显示屏和机械间油压表的滑油压力显示..当油压传感器故障或微机系统重复显示超速时可断开23DZ使用励磁二..十四：闭合2K换向手柄置前牵或后牵位;主手柄1位;方向转换开关不动作原因：1 HKF线圈未得电或线圈故障；2 1——6C反联锁断路；3 低压风缸压力低于500Kpa..处理：1 手动换向；2 调整至规定压力；注意：1 手动换向时;主手柄必须在零位；2 低压风缸压力为500——600Kpa..十五：柴油机卸载;微机报警的处理方法1 若接地信号灯亮;DJ动作;主手柄回零位;对DJ解锁后按主回路接地方法处理..微机报警微机显示接地;同样按主回路接地处理;将DK放接地位;恢复DJ;若不动作为瞬间接地或低电位接地;如动作为高电位接地;分别甩电机来判断..若运行中查不出;将DK放中立位;司机注意低手柄运行;副司机对主回路电器加强检查;以保电器设备安全运行..2 检查转换开关;电控接触器;电缆线;电机及整流二极管是否烧损或二极管是否击穿短路;牵引电机电流是否异常；3 油;水温超高;按水温高处理方法处理；4 使用励磁二时;若主手柄9位以上仍卸载..同时滑油压力超过180Kpa时为6;7YJ故障;可将12排5和12排6短封..若滑油压力低于180Kpa可低手柄维持运行..十六：闭合2K;换向手柄置前牵位或后牵位;主手柄置1位;无载灯不灭原因：1 LLC不接；2 1——6C不接；3 LC不接处理：1 强迫LLC;LC动作；2 短封LLC正联锁..注意：主手柄必须在零位断开2K时进行处理;先顶LC再顶LLC..十七：闭合2K;换向手柄前牵位或后牵位;主手柄1位;无载灯灭;主发电机无电压;无电流励磁二处理：1 更换CF皮带或改用励磁一；2 闭合11DZ；3 短接LLC触头；4 确认LC触头接实;其连线良好；5 强迫2GLC接通或短接其触头注意：处理故障时应注意人身安全;处理电器故障禁止带电作业十八：监控装置动作后;制动管不充风原因;1 常用制动后自阀在运转位按缓解健;均衡风缸不充风；2 非常制动后;自阀在制动区延时45—60秒后回运转位制动管不充风；3 紧急放风阀排风不止..处理：1 将1.3号阀拧向故障位；2 将8A.8P拧向故障位；3 将紧急防风阀的制动管塞门关闭十九：启机后闭合5K;QD不发电原因：1 5K故障;9ZJ反联锁虚接;GFC反联锁虚接;FLC线圈断或触头卡死；2 1DZ保险跳；3 辅机板故障..处理：1 换端或强迫FLC接通；2 闭合1DZ保险；3 断5K后倒换辅机板二十：闭合6K;空压机不工作原因：1 3YJ故障；2 4.5RD熔断；3 1YC或2YC线圈烧或触头烧处理：1 手动2QA或使用另一端6K；2 更换保险；3 应急时可使用另一个正常的空压机维持运行..注意：新型YC接触器可手动..更换保险时断开5K;6K..。
计算机常见故障
19
微机启动故障及排除
微机启动过程分析
一台正常的微机的启动过程大致可分为如下几个阶段： ⒈初始化 [一]打开电源开关,电源通电工作,并输出信号将CPU复位[Reset]. [二]检查并初始CPU,以确保CPU正确执行ROM BIOS的程序； [三]由CPU将POST[加电自检]程序调入内存并执行.
[一]硬盘适配卡[或多功能卡]没有插好或卡上的接插线及跳线设置不当； [二]硬盘适配器故障； [三]硬盘故障或没有安装硬盘但在CMOS中设置了硬盘参数.
25
启动二、三阶段出现的故障
⒋“FDD controller failure press <F一> resume[软驱控制器失效,按F一重新开 始]”提示的原因及处理方法等.
5
计算机常见故障的处理流程图
6
计算机系统检测流程
计算机开机启动软故障
一．电源故障 计算机开机启动后,除电源输出电压正
常外,还输出“电源好”[Power good]信 号,用于复位CPU,若无此信号输出,则不可 能启动计算机.
8
计算机开机启动软故障
二．加载主引导记录错故障 [一]无效的分区表产生的故障分析与处理. [二]加载操作系统出错故障分析与处理. [三]错误的操作系统产生的故障分析与处理.
23
启动二、三阶段出现的故障
●CMOS System Options Not Set[CMOS系统参数没有设置] CMOS系统参数丢失或被破坏,进入SETUP重新设置. ●CMOS Time&Date Not Set[CMOS时间和日期没有设置] CMOS中的时间和日期参数没有设置,进入标准CMOS进行设置. ●CMOS Battery State Low[CMOS电池低电压] [一]主板上给CMOS供电的电池电压不足.由于大多数主板上的电池都是充 电电池,可以开机工作一段时间,电池充电后即可继续工作.如充电后仍不能在较 长时间内[几天时间]保持设置参数,则需要更换电池； [二]出现过电池断电的现象.如主板上的CMOS复位跳线连接过,使主机设 置的参数全部丢失.只要启动微机后进入SETUP重新设置CMOS参数即可； [三]有少数主板出厂时未装电池,组装时不要忘记安装电池.
微机保护常见故障处理方法13例
微机保护常见故障处理方法1、微机保护屏幕显示乱，即"滚屏"的处理方法。
方法：⑴先关掉电源，待1分钟后，至少10秒,重新启动，若保护恢复正常，则应重点检查微机保护的接口板；⑵若不能恢复正常，则应关掉电源，然后拔下接口板，检查各个芯片是否松动，然后重新插上，打开电源；⑶若仍不能恢复正常，应考虑更换接口芯片；⑷若仍不正常，则应更换接口板。
2、微机保护屏幕显示正常，但按动按键操作时保护不执行指令。
处理方法：⑴检查操作按键是否接触良好；⑵更换按键仍不能恢复正常，则应拔下插件，然后再给上电源，看是否正常；⑶若不正常则更换接口芯片，然后打开电源，是否恢复正常；⑷若仍不能恢复，则需要更换插件。
3、微机保护屏幕显示保护“投入”或“退出”，但打印机打印结果显示的保护和屏幕显示相反。
处理方法：⑴关掉电源，1分钟后，再打开。
⑵仍不能恢复正常，则拔下插件，再推上插上，检查插件接触情况。
⑶仍不正常，则拔下插件检查各电器元件，检查元件是否良好。
⑷更换主保护板，看是否正常。
4、变电所的电压表显示100伏，但微机保护显示95伏以下或105伏以上。
处理方法：⑴检查交流电源电压变换器PT是否正常，其二次电压与一次电压是否符合要求。
⑵检查AD转换器是否正常，多数情况下AD转换器有问题。
⑶更换交流插件。
5、保护装置显示程序不良。
处理方法：⑴检查主保护板或更换主保护板；⑵用测试仪器对主保护板进行故障试验；⑶更换主后备板；⑷对主后备板进行故障试验，分析判断试验数据是否正确。
6、微机保护误动。
处理方法：⑴检查事故报告，查找保护动作种类；⑵检查事件报告，与故障报告比较，以便确认保护误动的时间，当时的电压、电流数据、动作角度，以确认是主保护板，还是后备保护板，并应及时更换板件，防止故障再次发生，确保正常供电。
7、电压互感器二次断线，微机保护误动。
处理方法：⑴检查断线闭锁是否投入；⑵检查断线闭锁整定值是否正确；⑶当断线闭锁启动后，仍不能闭锁应检查闭锁回路接点是否正确。
