静态信号继电器的应用分析
常规变电所断路器跳闸后保护信号继电器不动作原因分析
常规变电所断路器跳闸后保护信号继电器不动作原因分析摘要：在变电设备运行中，当发生故障时断路器已在继电保护的作用下自动跳闸，而有时信号继电器却出现不动作的现象。
本文对造成信号继电器不动作的主要原因进行分析。
关键词：信号继电器；断路器固有动作时间；附加电阻；配合大庆油田电力系统中35千伏常规变电站中的信号继电器型号一般采用以下两种，一种是电磁式DX-8、DX-11系列电流型、电压型信号继电器，另一种是静态信号继电器JX-A型。
这些信号继电器用于电力系统二次回路的继电保护中，作为动作指示信号用。
它的作用就是一边本身掉牌，一边触电闭合接通其它回路，通过信号掉牌就可以判断出是何种保护动作跳闸。
可是在实际工作中，有时会遇到保护动作于断路器时信号继电器不动作的现象。
信号光字牌不亮，不能明确提示给运行值班员保护动作情况，故难以知道是何种保护动作。
一、信号继电器工作原理DX型信号继电器是按电磁原理构成的，在正常情况下，继电器线圈中没有电流，衔铁被弹簧拉住，信号牌由衔铁的边缘支持着保持在水平位置。
当信号继电器线圈中流过电流时，衔铁在电磁力作用下吸合，释放信号牌，信号牌由于本身重量下落，且停留于水平位置。
与此同时，继电器动、静触点闭合，接通光字信号、警铃回路，提醒值班人员注意。
通过继电器的外壳观察窗，可以看到涂有颜色的信号牌。
已落下的信号牌和动作的触点需人工按动复归按钮方可复位。
二、信号继电器动作过程（以6千伏馈出线保护为例）图1 6千伏馈出线保护回路图当线路出现故障时，速断或过流保护动作，启动ZJ或SJ后，ZJ或SJ常开接点闭合，启动CKJ接通出口回路，跳闸线圈TQ通电，断路器自动跳闸，信号继电器通电动作而掉牌。
根据信号1XJ、2XJ动作，可以判断是速断保护动作还是过流保护动作。
三、当断路器跳闸而信号继电器不动作时，首先对信号继电器检验时继电器完好，检查现场接线正确，通入模拟故障电流做整组试验时断路器都跳闸，我们分析可能有这样几个原因：（一）断路器断开动作时间和信号继电器动作时间配合不当。
静态转换开关（STS）在铁路信号电源系统中的应用
静态转换开关（STS）在铁路信号电源系统中的应用摘要：《国铁集团工电部关于加强铁路信号电源系统设备技术管理的通知》中要求：高速铁路以及普速铁路大型客运/枢纽车站、驼峰的信号信号电源系统设备，应采用双总线冗余配电架构。
静态切换开关（STS）在双总线配电架构中的应用可有效解决单电源信号设备的输入电源冗余问题。
本文首先对STS的工作原理进行阐述，重点介绍其器件SCR原理、输入电源切换、互锁机制等，同时结合双总线冗余配电架构对STS静态转换开关在铁路信号电源系统中的应用进行详述。
关键词：铁路信号电源系统双总线冗余配电架构静态装换开关应用一、简述静态转换开关（Static Transfer Switch，STS）是指在两路电源供电系统之间切换的开关电子设备，主要用于两路电源供电切换，为电源二选一自动切换系统。
STS在两路交流电源构成的双总线供电系统中承担着检测、切换的重要任务。
正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动并迅速切换到备用电源，主电源恢复正常后，负载自动切换回主电源。
通常情况下，静态转换开关可在小于10ms的时间内将电源自动切换到一个稳定的备用电源，不会造成IT类负载断电。
STS采用先断后通的切换方式，一路电源出现故障，STS可以继续由另一路可用电源向设备供电。
一旦出现短路，STS将确保故障不会延伸影响到备用电源，从而保证继续向设备供电，适合用于UPS与UPS，UPS与发电机，UPS与市电，市电与市电等任意两路电源的不断电转换。
因其快速负载切换的特性，STS已经广泛应用于要求极高供电可靠性的高端不间断供电领域，如计算机中心，互联网数据中心、电信、金融数据中心及工业过程控制中心等，利用快速的负载切换功能保证设备能够在主电源发生故障时保障不间断运行，给设备提供稳定的、高质量的交流供电。
二、STS工作原理1.STS组成STS的主回路主要由输入开关、输出开关、旁路维修开关以及由可控硅（SCR）构成的静态切换开关组成。

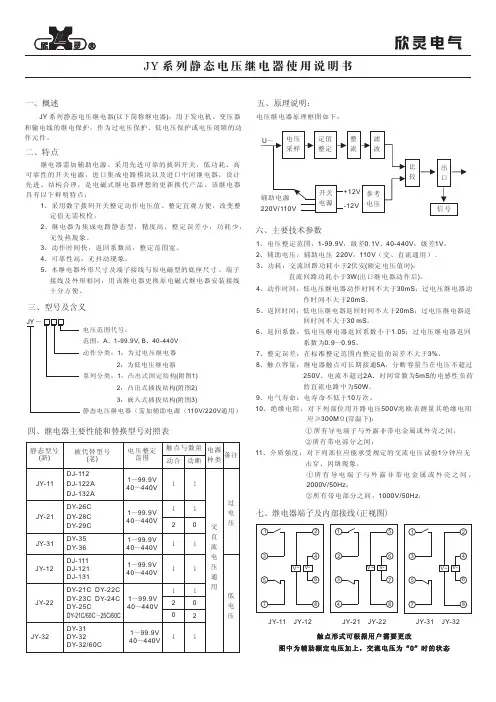

欣灵 JY 系列静态电压继电器 说明书
一、概述JY 系列静态电压继电器使用说明书二、特点三、型号及含义四、继电器主要性能和替换型号对照表七、继电器端子及内部接线(正视图)JY 系列静态电压继电器(以下简称继电器)，用于发电机、变压器和输电线的继电保护，作为过电压保护、低电压保护或电压闭锁的动作元件。
继电器需加辅助电源。
采用先进可靠的拔码开关，低功耗、高可靠性的开关电源，进口集成电路模块以及进口中间继电器，设计先进、结构合理，是电磁式继电器理想的更新换代产品。
该继电器具有以下鲜明特点：1、采用数字拨码开关整定动作电压值。
整定直观方便，改变整 定值无需校检。
2、继电器为集成电路静态型，精度高，整定误差小，功耗少， 无发热现象。
3、动作时间快，返回系数高，整定范围宽。
4、可靠性高，无抖动现象。
5、本继电器外形尺寸及端子接线与原电磁型的底座尺寸 、端子 接线及外形相同，用该继电器更换原电磁式继电器安装接线 十分方便。
五、原理说明：电压继电器原理框图如下：JY －电压范围代号：动作分类：1：为电压继电器过 2：为电压继电器低系列分类：1：凸出式固定结构(附图1) 2：凸出式插拔结构(附图2) 3：嵌入式插拔结构(附图3)静态电压继电器（需加辅助电源（110V/220V 通用）范围：A 、1-99.9V, B 、40-440V 触点形式可根据用户需要更改JY-21 JY-22JY-11 JY-121526374815263748V-V~JY-31 JY-3215263748V-V~V-V~图中为辅助额定电压加上，交流电压为“0”时的状态触点与数量被代替型号(老)备注动合动断静态型号(新)JY-11JY-21JY-31JY-12JY-22JY-32DJ-112 DJ-122A DJ-132A DY-26C DY-28C DY-29C DY-35 DY-36 DJ-111 DJ-121 DJ-131DY-21C DY-22C DY-23C DY-24C DY-25CDY-21C/60C ～25C/60CDY-31 DY-32DY-32/60C电压整定范围1～99.9V 40～440V112111201110111201电源种类交直流电压通用过电压低电压1～99.9V 40～440V 1～99.9V 40～440V 1～99.9V 40～440V1～99.9V40～440V1～99.9V 40～440V六、主要技术参数1、电压整定范围：1-99.9V ，级差0.1V 、40-440V ，级差1V 。

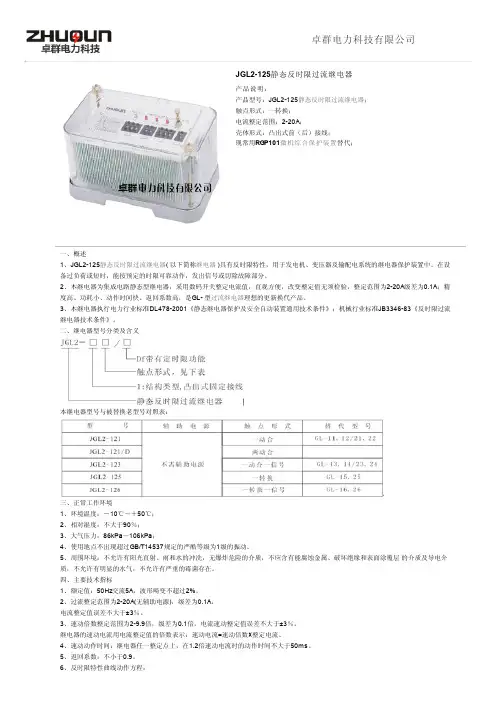

JGL2-125静态反时限过流继电器说明书_价格及接线图_工作原理
JGL2-125静态反时限过流继电器产品说明：产品型号：JGL2-125静态反时限过流继电器；触点形式：一转换；电流整定范围：2-20A ；壳体形式：凸出式前（后）接线；现常用RGP101微机综合保护装置替代；一、概述1、JGL2-125静态反时限过流继电器( 以下简称继电器 )具有反时限特性，用于发电机、变压器及输配电系统的继电器保护装置中。
在设备过负荷或短时，能按预定的时限可靠动作，发出信号或切除故障部分。
2、本继电器为集成电路静态型继电器，采用数码开关整定电流值，直观方便，改变整定值无须检验，整定范围为2-20A 级差为0.1A ；精度高、功耗小、动作时间快、返回系数高，是GL- 型过流继电器理想的更新换代产品。
3、本继电器执行电力行业标准DL478-2001《静态继电器保护及安全自动装置通用技术条件》；机械行业标准JB3346-83《反时限过流继电器技术条件》。
二、继电器型号分类及含义本继电器型号与被替换老型号对照表：三、正常工作环境1、环境温度：－10℃～＋50℃；2、相对湿度：不大于90％；3、大气压力：86kPa ～106kPa ；4、使用地点不出现超过GB/T14537规定的严酷等级为1级的振动。
5、周围环境：不允许有阳光直射、雨和水的冲洗，无爆炸危险的介质，不应含有能腐蚀金属、破坏绝缘和表面涂覆层 的介质及导电介质，不允许有明显的水气，不允许有严重的霉菌存在。
四、主要技术指标1、额定值：50Hz 交流5A ，波形畸变不超过2%。
2、过流整定范围为2-20A(无辅助电源)，级差为0.1A ，电流整定值误差不大于±3％。
3、速动倍数整定范围为2-9.9倍，级差为0.1倍，电流速动整定值误差不大于±3％。
继电器的速动电流用电流整定值的倍数表示：速动电流=速动倍数×整定电流。
4、速动动作时间：继电器任一整定点上，在1.2倍速动电流时的动作时间不大于50ms 。

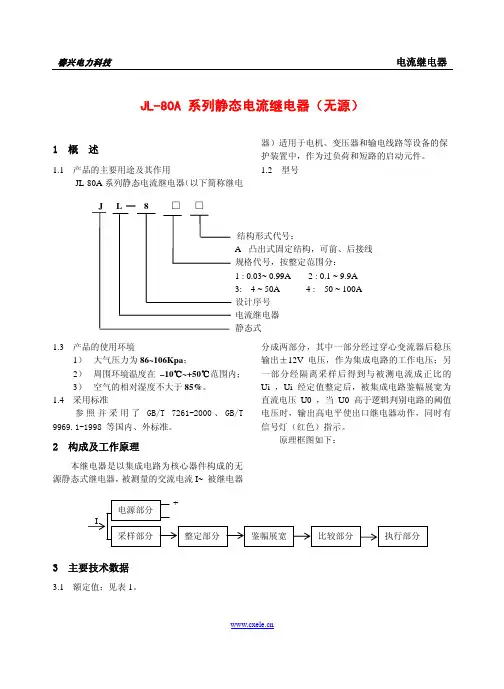

JL-80A系列静态电流继电器(无源)
在额定工作状态下，继电器功耗为 7VA。 3.8 重量
1 : 0.03~ 0.99A 2 : 0.1 ~ 9.9A
3: 4 ~ 50A 设计序号 电流继电器 静态式
4 : 50 ~ 100A
1.3 产品的使用环境 1） 大气压力为 86~106Kpa； 2） 周围环境温度在 –10℃~+50℃范围内； 3） 空气的相对湿度不大于 85%。
1.4 采用标准 参 照 并 采 用 了 GB/T 7261-2000 、 GB/T
9969.1-1998 等国内、外标准。
2 构成及工作原理
分成两部分，其中一部分经过穿心变流器后稳压 输出±12V 电压，作为集成电路的工作电压；另 一部分经隔离采样后得到与被测电流成正比的 Ui ，Ui 经定值整定后，被集成电路鉴幅展宽为 直流电压 U0 ，当 U0 高于逻辑判别电路的阈值 电压时，输出高电平使出口继电器动作，同时有 信号灯（红色）指示。
继电器重量约为 1kg。
4 结构、安装及使用
4.1 结构与安装 继电器采用凸出式固定壳体，与原 DL-10 壳
体相同。端子接线图如图 1。
图 1 端子背后接线图
4.2 使用 在 2、8（JL-8B 为 5、8）端子之间施加交
流电流信号，将拨盘开关置于所需要的整定值位 置（整定范围内）即可。
原理框图如下：
本继电器是以集成电路为核心器件构成的无 源静态式继电器，被测量的交流电流 I~ 被继电器
描述继电器的返回系数
描述继电器的返回系数继电器是一种常用的电子元件，它可以将低电平信号转换为高电平信号，或者将高电平信号转换为低电平信号。
在工业自动化、通讯、计算机等领域都有广泛的应用。
而继电器的性能指标之一就是返回系数，本文将详细介绍继电器的返回系数。
一、什么是继电器的返回系数继电器的返回系数是指在给定的工作条件下，经过多次开关操作后，继电器可靠地恢复到其原始状态所需的时间比值。
它反映了继电器在长时间使用过程中稳定性和可靠性方面的性能。
二、如何测量继电器的返回系数1. 测试仪器测量继电器返回系数需要使用特定的测试仪器，通常包括：（1）计时装置：用于记录开关动作和恢复时间。
（2）负载：用于模拟实际负载情况。
（3）控制装置：用于控制测试过程中开关动作和恢复时间。
2. 测试方法测量继电器返回系数通常采用以下方法：（1）静态法：将直流或交流信号加到输入端口上，并记录输出端口的状态。
在一定时间内，对输入端口施加不同的信号，并记录输出端口的状态，以此来确定返回系数。
（2）动态法：在继电器输入端口施加一个方波信号，并记录输出端口的状态。
通过改变方波频率和占空比来确定返回系数。
三、影响继电器返回系数的因素1. 环境条件环境条件是影响继电器返回系数的重要因素之一。
温度、湿度、震动等环境因素都会对继电器性能产生影响。
2. 负载类型负载类型也是影响继电器返回系数的因素之一。
不同类型的负载对继电器性能有不同的要求，如容性负载、感性负载等。
3. 工作条件工作条件也会影响继电器返回系数。
例如，输入信号频率、幅度和占空比等参数都会对继电器性能产生影响。
四、如何提高继电器的返回系数1. 选择合适的型号和品牌根据具体应用场景选择合适型号和品牌的继电器是提高其返回系数的关键。
应该考虑到环境条件、负载类型以及工作条件等因素，选择具有高品质和稳定性能的继电器。
2. 优化设计优化继电器的设计也是提高其返回系数的重要手段。
可以采用更好的材料、更精准的加工工艺以及更先进的技术来提高继电器性能。
新型静态继电器综述
３ ３
表 １ ＳＪ ０ Ｇ Ｂ Ｓ 一２Ａ 、 Ｇ系 列 时 间继 电器 产 品 规 格 和 对 应 的替 代 产 品 型 号
型号
延时范 围（ Ｓ ）
触 点 形 式
可替 代产品 电 源 种类 数 字 式 ＳＪ ０ ， Ｓ 一２ （ 电 磁 型 Ｄ 一２ Ｓ ０系 Ｖ ） 列 产 品 Ｊ 一１０ Ｓ 一２ ， Ｓ ０ ，Ｊ ０
维普资讯 //
３ ２
电 站
设
备 自 动 化
２ ０ 年 ３月 第 １ ０６ 期
新 型 静 态 继 电器 综 述
刘连 岐
（ 城 电站 设 备 自动化 设 计 研 究 所 黑 龙 江 阿 城 １０ ０ ） 阿 ５３２
摘
要 ： 合 性 地 介 绍 了数 字 式 动 作 延 时继 电器 、 字 式 返 回延 时 继 电 器 、 字 式 动 作 延 时 中 间 继 电 综 数 数
式 时 间继 电器 ， 系列继 电器继 承 了数 字式 时 间继 该
电器 的精 度 高 、 致性 好 、 耗 低 、 定 范 围 宽 、 一 功 整 改
值得说 明的是 ， 目前 静态 继 电器 的抗 干扰 能力
已经 能承受 Ｇ ／ ５ ８ １ ＢＴ １ ９ ．３中规定 严酷 等级 为 Ⅲ级 ４ 试验 的脉 冲群 干 扰 ； 受 Ｇ ／ ４９ ．０中规 定 严 承 ＢＴ １５８ １ 酷 等 级 为 Ⅳ 级 试 验 的 快 速 瞬 变 干 扰 ； 受 Ｇ ／ 承 ＢＴ
晶 体 管 式
Ｂ 一１、７ Ｓ ５１．
大减 少 ） 而 被用 户广泛 采用 ， 它 的抗 干扰 性能相 ， 但
对较 弱 。 自 ８ 年 代末 开 发应用 至 今经 过多 年 对静 ０ 态继 电器 的不 断 改进 、 新 而形 成 了新 型 高 精 度 、 创
继电器
继电器编辑[jì diàn qì]继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。
它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
目录1元件符号2主要作用3主要分类4主要元件介绍▪电磁继电器▪固态继电器（SSR）▪热敏干簧继电器▪磁簧继电器▪光继电器▪时间继电器▪中间继电器1元件符号编辑因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分：继电器（图1）一个长方框表示线圈；一组触点符号表示触点组合。
当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法。
电符号和触点形式：继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号“J”。
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。
另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
继电器的触点有三种基本形式：1、动合型（常开）（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。
以合字的拼音字头“H”表示。
2、动断型（常闭）（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。
用断字的拼音字头“D”表示。
3、转换型（Z型）这是触点组型。
这种触点组共有三个触点，即中间是动触点，上下各一个静触点。
线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。
继电器的工作原理及作用
继电器的工作原理及作用继电器是一种常见的控制元件，广泛应用于工业自动化，家电等领域。
它通过电信号来控制高功率电路，起到自动控制和保护的作用。
本文将介绍继电器的工作原理及作用。
一、继电器的组成及结构继电器主要由触点系统、电磁系统、底座等组成。
其中，触点系统通常由静态触点和动态触点组成，而电磁系统则包括线圈和铁芯。
底座则用于固定各部分的组合，起到支撑作用。
同时，为了满足不同的操作要求，继电器还配有辅助触点、时间延迟装置、指示灯等附加元件。
二、继电器的工作原理继电器的工作原理主要涉及到电磁感应和触点操作。
当通过控制电路输入一定电压时，继电器线圈中就会产生一定大小的电流，这个电流与线圈匝数成正比，与输入电压成反比。
当线圈中电流足够大时，铁芯的磁场就会增加，此时动态触点就会被吸引，静态触点则与动态触点接触，从而打通高功率的电路实现控制目的。
同时，当电磁线圈的电流被取走时，铁心的磁场会消失，此时动态触点就会受到弹力作用回到原来的位置，静态触点因受到回复力，也会跟着回到原来位置并断开。
这就完成了一个完整的开关过程，使电源和负载之间的电路实现断开与闭合的切换。
三、继电器的作用继电器主要作用就是在低功率电路中通过电磁感应的原理实现了高功率电路的控制，这些功率一般在5A以上。
继电器还有一些辅助作用，如断路、稳流、保护电路等，可以使电路中出现状况时，起到保护的作用，并防止电路焊死或电路短路等操作误区。
同时，继电器也可以用于电路时间控制，如开机后延迟时间关闭，也可以增加时间延迟后重复机器控制制作一个“自锁状态”的功能。
四、继电器的优缺点继电器作为一个常见的控制元件，它有着一些优缺点。
以下是具体的分析。
优点：1、承受的最大电流的大，一般可接受5A以上，可用于控制高功率负载。
2、适用范围广，可用于交流、直流等各种类型的电路。
3、容错性强，能够有效地防止短路、过负荷等情况。
缺点：1、继电器容易受到震动、振动等影响，导致固件松动、触点接触不良等故障出现。
ARZS—21型静态中间继电器
142DX-30系列信号继电器1 用途DX-30系列信号继电器包括DX-31B、DX-32A、DX-32B三个品种，适用于直流操作的保护电路中，作为动作指示器。
2 结构与工作原理继电器采用JK-01K、H、Q壳体，其外形尺寸、背后端子及安装开孔图见附录3。
背后端子接线图见图1，其中R f为电压保持回路外附降压电阻，其型号规格见表1，外形及安装尺寸见图2。
继电器采用电磁式原理。
DX-31B型继电器带有动作指示钮，当线圈通电时衔铁被吸合，信号钮弹出，同时动合触点闭合。
手动复归。
DX-32A与DX-32B型继电器带有灯光指示器，当工作线圈通电时衔铁被吸合，其中一组触点将保持线圈通电，指示灯亮，显示动作；当工作线圈通电时，保持线圈提供保持，当保持线圈断电时继电器返回，指示灯灭。
DX-31B DX-32A DX-32B图1 背后端子接线图表1图2 外附电阻及安装开孔图3技术要求1．额定值继电器的工作线圈的直流额定值为：220V、110V、48V、24V、12V、0.01A、0.015A、0.02A、0.025A、0.04A、0.05A、0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、1A、2A、4A。
DX-32A和DX-32B的保持回路额定值为：220V、110V、48V。
继电器动作线圈电阻值见表2，继电器保持线圈电阻值（各电压规格都相同），DX-32A为370Ω；为DX-32B为940Ω。
2．动作值：动作电压不大于70％额定电压，动作电流不大于90％额定电流。
3．保持值：保持电压不大于80％保持回路额定电压。
4．返回值：不小于5％额定值。
5．功率消耗电流回路不大于0.3W,电压回路不大于3W。
DX-32A电压保持回路，220V规格不大于14310W ；110V 规格不大于5W ；48V 规格不大于3W 。
DX-32B 电压保持回路，220V 规格不大于20W ；110V 规格不大于10W ；48V 规格不大于4W 。
什么是中间继电器-中间继电器的作用及工作原理
什么是中间继电器?中间继电器的作用及工作原理中间继电器是一种继电爱护元件，他和时间继电器一样，其主要用于继电爱护与自动掌握系统中，中间继电器和时间继电器及一些其他类型的继电器是有所区分的，它一般是没有主触点的，由于过载力量比较小。
所以它用的全部都是帮助触头，数量比较多。
中间继电器的作用：1、隔离。
掌握系统的输出信号与负载端电气隔离；2、转换。
比如掌握系统输出信号为DC24V，但负载使用AC220V 供电，对于输入，可逆；3、“放大”。
掌握器输出的信号的带负载的力量往往有限，在mA 或者数A的级别，假如有需要更大电流的负载，只能通过中间继电器来转换。
中间继电器的工作原理中间继电器工作原理和沟通接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。
线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。
中间继电器的分类电磁型中间继电器：当继电器线圈施加激励量等于或大于其动作值时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使触点接通、断开或切换被掌握的电路。
当继电器的线圈被断电或激励量降低到小于其返回值时，衔铁和接触片返回到原来位置。
延时中间继电器：延时中间继电器分为通电延时（即上电延时）和断电延时两种，实际操作中也成为可调延时动作和可调延时返回；延时中间继电器带瞬动触点，延时范围一般为0.02-9.99S。
静态中间继电器：静态中间继电器，集成电路型，作为老式DZ-200系列电磁式中间继电器的替代产品，其稳定性，动作速度均优于老式电磁继电器；现多用于大型柜体的新建和改造项目中；其安装方式分为板前和板后两种形式，柜体开孔，则需采纳板后安装的方式；。
静态电流继电器的作用
静态电流继电器的作用
静态电流继电器是一种重要的电器元件，主要用于控制电流大小和方向，实现电路的开关控制。
它在现代电力系统和电子设备中被广泛应用，具有以下作用：
控制电流大小和方向：静态电流继电器可以接收输入信号，通过控制输出电流的大小和方向，实现对电路的各种控制操作。
这是其最基本的功能，使得它能够广泛应用于各种需要控制电流的场景中。
实现电力系统的开关控制：在电力系统中，静态电流继电器能够直接接通或切断电路，实现多路电路的分合操作。
它可以通过控制输出电流的大小和方向，实现对电力系统的稳定运行和安全保护。
应用于自动化生产设备：在自动化生产设备中，静态电流继电器可以控制电机的运转，并实现各种复杂的动作，如定向、定位、速度调节等。
同时，它还可以实现对设备的保护和故障诊断，提高设备的稳定性和可靠性。
用于电气控制系统：在电气控制系统中，静态电流继电器可以用来控制元件的开关，例如实现电源的开关和保护，还可以控制灯光的亮灭和斗灭时间等。
这使得电气控制系统更加稳定、可靠，提高了系统的整体性能。
此外，一些静态电流继电器还具有高速开关、低噪声和长寿命等优点。
例如，JL系列静态电流继电器是一种集成电路静态型继电器，具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点，可完全替代电磁型电流继电器，辅助电源采用开关电源变换，交直流通用，工作范围大，从100-300V均能可靠工作。
以上内容仅供参考，如需获取更多信息，建议查阅相关产品说明或咨询专业人士。
静态电压继电器的结构和与原理
静态电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构，导轨式结构等，并有透明的塑料外罩（导轨式为全封闭式），用薄码进行整定。
本继电器为静态型继电器，采用进口集成电路构成；被测量的交流电压U~经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流电压Uo 高于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。
反之，不论是过电压继电器或是低电压继电器，若直流电压Uo 低于参考电压Ue，电平检测器输出负信号，本继电器处于不动作状态。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解电压继电器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
/。
继电器基本知识学习资料
14.继电器安装时,不要将继电器的端弯曲,以用做自紧继电器,否则继电器可能会出现故障. 15.焊接时,一定要避免焊剂进入非全密封继电器内部. 16.焊接后的线路板运输,注意继电器不被碰撞,否则外壳可能会受元气件端子影响,导致
6． （Rated Voltage, Rated Current）
7．衔铁 （Armature Follow： Contact Pressure， Contact Gap）
１．触点结构
（Contact Form）
1A-----SPST-NO（常开，单刀单掷） 1B-----SPST-NC（常闭，单刀单掷） 1C-----SPDT（转换或单刀双掷） 2C-----DPDT（双刀双掷）
如:DC24V R=650 Ω 时 ｉ＝２４／６５０ ≒ ０．０３７ Ａ ＝ ３７ｍＡ
关于继电器吸合/释放电压与环境温度的关系
我们知道，环境温度每改变1℃，线圈电阻约改变0.4%,温度升高,线圈电阻增大. 假如线圈温升10℃,线圈电阻增加约4%,继电器吸合电压增加如下计算: SRD-S-112D,额定电压:12V;线圈功率:0.36W,线圈电阻:400Ω 吸合电压: 线圈环境温度20℃时额定电压的70%,即 额定电流: 12VDC/400Ω=30mA 但是,继电器在此额定电流的70%,亦即21mA(=30mA * 0.7)时工作. 假定线圈环境温度上升10℃,线圈电阻增加4%,为400 * 1.04=416Ω 为了使工作电流21mA流过,加到继电器线圈的吸合电压必须为 它是额定电压的72.8% (=8.74/12V). 由此可见,当线圈温度升高时,吸合电压增加,反之亦然.释放电压也是如此. 因此,当测试继电器的仪器如果没有自动温度补偿功能,必须考虑环境温度对参数的影响.
QC小组活动成果报告提高变电所信号系统可靠性
QC小组活动成果报告提高变电所信号系统可靠性单位名称：**小组名称：**QC小组课题名称：提高变电所信号系统可靠性课题类型：现场型年11 月7 日提高变电所信号系统可靠性一、小组概况**QC小组成立于2012年1月，注册编号为**，小组类型为现场型，小组成员共10人，本次活动时间为*年3月至*年10月。
小组成员结构及简介见表1，小组活动计划实施情况见表2。
表1 小组成员结构表表2 *年小组活动进度表注：计划：进度：二、选择课题（一）选题理由*年投产以来一直使用投产时的继电器，通过长时间的运行和真空开关改造，以及RTU(远程终端控制系统)改造，变电所信号继电器反应出一些问题，影响设备正常运行，也给公司带来了一定的经济损失。
为进一步提高电网可靠性，我小组决定以“提高变电所信号系统可靠性”为课题进行技术攻关，为公司的发展做出应有的贡献。
（二）确定课题为了提高电网可靠性，保证电网的正常运行，为用户提供安全优质供电，所以我们小组确定这次活动的课题为：提高变电所信号系统可靠性。
二、现状调查我们QC小组对*年来*座变电所信号继电器故障次数进行统计，详细数据如表3：表3 2010年来7座变电所信号继电器故障次数统计由上表我们可以看出这7座变电所信号继电器故障，每所年平均故障率为：58/7/3/12=0.23次/所.月，所以提高变电所信号系统可靠性，对于安全运行，减少经济损失，保证电网运行可靠性有着重要的意义。
三、设定目标1、确定目标：提高变电所信号系统可靠性，减少变电所信号继电器故障，由现有的0.23次/所.月降低到0.2次/所.月。
2、设定目标值的可行性分析：（1）*领导直接参与活动，可以及时协调解决生产中遇到的问题。
（2）本小组成员由一线技术人员组成，实践经验较为丰富且经常开展各种电气设备改造工程。
（3）小组成员经常参加各项技术培训，且都经过考试合格，理论知识较为扎实，从技术上讲有能力事先目标值。
结论：我们有能力实现降低电量错误率为0.2次/所.月以下的活动目标。
JX-40 系列静态信号继电器
JX―40 系列静态信号继电器1 概述1.1 用途JX-40系列静态信号继电器(以下简称继电器)适用于直流操作的继电保护和自动控制线路中,作为信号指示器。
带有多组动合保持、动合瞬动触点可以完全取代DX-8E等JCK-10A/5凸出式结构的电磁信号继电器。
1.2 特点a) 动作范围宽, 电流型仅一个规格, 就能满足0.01～4A全系列18种规格,电压降小于2.5V, 方便设计及现场使用；b) 动作速度快,从而克服了当前国内电力系统跳合闸回路由于采用快速动作的真空型开关后, 使原电磁型信号继电器反应不了动作信号的缺陷；c) 启动电压或电流可以是连续量或脉冲量(宽度大于50ms)；d) 继电器动作后, 继电器对启动回路不消耗功率, 对电源回路除面板上LED发光管有微量功耗外, 也不消耗功率, 因此本继电器连续工作无发热和噪音现象；e) 具有远方电复归功能(也可以手动复归), 满足无人值班的要求；f) 具有两副动合保持触点和一副动合瞬动触点, 满足中央信号及远动遥信的要求；g) 具有多种结构形式, 可取代现有多种电磁型信号继电器；h) 继电器可以接入LED光字牌或白炽灯光字牌。
1.3 采用标准情况继电器参照采用IEC 255-1-00《有或无电气继电器》及 ZBK 45020《电力系统保护、自动继电器及装置通用技术条件》。
2 型号含义注1:1--代表电复归且可手动复归。
2--代表能显示二次动作, 电复归且可手动复归。
3--代表带有瞬动触点, 电复归且可手动复归。
注2：T代表正电源复归，不带T代表负电源复归。
3 结构JX-40采用JCK-10A/5凸出式结构，外形、安装开孔尺寸见附录，内部端子接线图见下图4 工作原理在正常情况下, 接通辅助电源电压, 电源指示灯(绿色)亮(正常)。
当启动回路输入电压和电流时, 出口继电器动作, 触点闭合, 继电器动作指示灯(红色)亮。
启动回路断电后, 红色指示灯仍然亮, 其保持触点保持。
集成电路静态继电器的作用
集成电路静态继电器的作用一、引言集成电路静态继电器（Solid State Relay，简称SSR）是一种新型的电子开关，它可以代替传统的机械继电器，具有响应速度快、寿命长、体积小等优点。
在现代工业控制系统中，SSR被广泛应用于各种自动化设备和生产线中。
本文将详细介绍SSR的作用及其在工业控制系统中的应用。
二、SSR的作用1. 开关控制SSR可以将信号输入转换为高压或低压输出信号，实现对负载的开关控制。
与传统机械继电器相比，SSR具有响应速度快、寿命长等优点，在高频开关和大功率负载控制方面表现更加优越。
2. 保护功能SSR内部集成了过流、过压、过热等保护功能模块，当负载出现异常时可以及时切断输出信号，有效保护设备安全运行。
3. 信号隔离在工业控制系统中，信号隔离是非常重要的一环。
由于各种原因（如噪声干扰等），输入信号与输出信号之间可能会发生相互影响，导致系统出现故障。
SSR内部采用光电耦合等技术进行信号隔离，可以有效避免这种情况的发生。
4. 节能环保传统机械继电器在工作时会发出噪音和电磁干扰，同时也会消耗大量的能源。
SSR不仅无噪音无干扰，而且功耗低，对于节能环保有着积极的作用。
三、SSR在工业控制系统中的应用1. 电力控制在电力控制系统中，SSR被广泛应用于各种负载的开关控制。
例如，在变频器、UPS、逆变器等设备中，SSR可以实现对输出电压和频率的精确调节。
2. 自动化设备在自动化设备中，SSR可以实现对温度、湿度、压力等参数的精确控制。
例如，在食品加工生产线中，SSR可以实现对烤炉、冷库等设备的开关控制，确保生产过程稳定可靠。
3. 机器人控制在机器人控制领域中，SSR可以实现对各种执行器（如气缸、电机等）的开关控制。
例如，在自动化装配线中，SSR可以实现对机器人的运动、抓取等操作。
4. 其他应用除了以上几个领域，SSR还可以应用于各种医疗设备、通信设备、航空航天设备等领域。
例如，在医疗设备中，SSR可以实现对各种医疗器械的开关控制；在通信设备中，SSR可以实现对光纤放大器、光开关等设备的控制。
静态开关转换原理
静态开关转换原理静态开关转换原理是指利用电子元器件的导通和断开特性来实现信号的开关转换。
静态开关转换在电子电路中起到至关重要的作用，广泛应用于各种电子设备和系统中，如计算机、通信设备、控制系统等。
静态开关转换的原理是基于电子元器件的导通和断开特性。
常用的静态开关元器件有二极管、晶体管、场效应管、继电器等。
这些元器件可以根据输入信号的变化来控制其导通和断开状态，从而实现信号的开关转换。
在静态开关转换中，输入信号作为控制信号，通过控制电路来控制开关元器件的导通和断开状态。
当输入信号满足一定条件时，控制电路将开关元器件导通，使信号可以流通；当输入信号不满足条件时，控制电路将开关元器件断开，使信号无法流通。
通过这种方式，可以实现信号的开关转换。
静态开关转换的原理可以通过以下几个方面来理解：1. 导通特性：当控制电路将开关元器件导通时，电流可以通过元器件流通，从而使信号传输。
此时，开关处于闭合状态。
2. 断开特性：当控制电路将开关元器件断开时，电流无法通过元器件流通，信号传输中断。
此时，开关处于断开状态。
3. 控制信号：控制信号是静态开关转换的关键。
通过改变控制信号的状态，可以控制开关元器件的导通和断开。
常见的控制信号有高电平和低电平、正逻辑和负逻辑等。
4. 开关转换：通过控制信号的变化，可以实现信号的开关转换。
例如，当控制信号为高电平时，开关元器件导通，信号可以传输；当控制信号为低电平时，开关元器件断开，信号无法传输。
静态开关转换在电子电路中有着广泛的应用。
它可以实现信号的选择、分配、切换等功能，提高了电子设备的性能和灵活性。
例如，在计算机中，静态开关转换可以实现数据的读取、存储和传输；在通信设备中，静态开关转换可以实现信号的接收、发送和转发；在控制系统中，静态开关转换可以实现信号的控制和调节。
静态开关转换原理是利用电子元器件的导通和断开特性来实现信号的开关转换。
通过控制信号的变化，可以控制开关元器件的导通和断开状态，实现信号的选择、分配、切换等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静态信号继电器的应用分析摘要：随着我公司供电系统的发展，新设备不断应用到生产中。
特别是在近两年的改造工程中，使用了大量的真空开关，对及时切断故障点起了积极作用。
但也存在一些问题，例如：钛钼冶炼厂电炉变压器由于只更换真空开关，而没有更换相应的保护部分，造成电磁型继电保护在动作时，DX－8信号继电器不能可靠掉牌报警，不能快速判断故障距离，找出故障点，即DX－8信号继电器相对显得有滞动现象，因此急需找出其滞动原因；五开闭所供电系统也存在此类问题。
采用静态型信号继电器可有效解决这类问题。
关键词：DX－8信号继电器动作时间触发器静态信号继电器
1.DX－8信号继电器滞动性原因：
如图一所示：
图一继电保护跳闸回路图
XJ信号继电器动作时间：15～18mS
TQ及开关机构动作时间：13～16mS
在保护发跳闸令（TJ闭合）后13～16mS时间内，开关已跳闸断开，DL辅助接点断开，由于XJ动作时间较开关动作时间长，还没有彻底动作掉牌就返回，直接原因就是XJ比TQ 动作速度慢。
2.静态信号继电器原理：
通过原因分析知道，信号继电器若要可靠动作，就必须比开关跳闸速度快，既t XJ<t TQ，否则就XJ无法可靠动作。
因此采用新型静态继电器以代之，原理如图二所示：
图二原理图
D：逆至二极管， 6A／500V R1：外附电阻，10W／5.1K
T117: 光电耦合器，强弱电光电隔离，抗干扰。
4044: RS触发器，记忆前一状态。
（ R、S 不能同时为0）。
4041: 同相/反相器，输出功率提升。
上电状态，T117光电耦合器处于截止状态，T117管角5为正电位，＋12V经R3、R给电容C1快速充电，使4044RS触发器管角4（R）为正电位；＋12V经R4给电容C2充电，使4044RS 触发器管角3（S）为正电位，由于C2》C１，所以整个上电过程为4044的4（R）、3（S）
管角由0、00→1、1的过程，最终使4044的输出端管角1（Q）为正电位，继电器不动作。
动作状态：T117光电耦合器处于导通状态，T117管角5为0电位，电容C1经R、T117管角6给快速放电，使4044RS触发器管角4（R）为0电位；开关分闸后，T117光电耦合器又处于截止状态，管角5为正电位，使4044RS触发器管角4（R）为正电位，所以整
个过程为4044的4（R）、3（S）管角由1、11→1、1的过程，最终使4044的输出端管角1（Q）为负电位，继电器始终处于动作状态。
信号复归：当继电器动作后，按复归按纽FA，使4044的管角3（S）为0电位，松开后变为正电位，因此时管角4（R）一直为正
电位，所以整个过程为4044的4（R）、3（S）管角由1、10→1、1的过程，最终使4044的输出端管角1（Q）为正电位，继电器返回。
状态逻辑表：
综上分析以及实际试验情况可以看出，该信号继电器不受开关动作时间的影响，具有0S 速动功能。
（为抗外界信号干扰，加1mS 延时，即C1的放电时间）。
3. 静态信号继电器的安全性
如图三所示：
图三
由于＋220V 是经R1电阻（10W ／5.1K 33短路，短路电流为220／（5100＋100）＝40mA<<1A ，所以不能造成开关误跳闸。
同时在线路板设计与制作上，已经使＋220V －220V 远离33，使短路的可能性微乎其微。
用两个6A ／500V 的逆至二极管代替原DX －8信号继电器的线圈，使其额定电流达到10A 以上，远远大于2A 的跳闸电流，同时在线路板的布线上采用双面加粗工艺，从而保证了跳闸回路的连接的可靠性。
4. 结束语
静态信号继电器用于直流操作的保护和自动控制装置中，作为动作指示信号用。
其电子线路设计先进、结构合理，具有以下鲜明特点：1、继电器带有动作指示灯，既能电动复归，又能手动复归，有利于实现建立自动化无人值班要求。
2、反应灵敏，动作速度快，解决了原电磁型信号继电器反应不了真空开关快速动作指示信号的缺陷。
3、具有磁保持记忆功能。
继电器无噪声，动作可靠。
4、具有多组动合触点，能满足信号指示及远动等要求。
可任意接入LED 光字牌或白炽灯光字牌。
5、外壳形式及端子接线同原电磁型的底座、尺寸和外形相同，可完全代替DXM-2A 系列、DX-8、DX-8G 系列、DX-11、DX-11A 系列、DX-31A 、DX-31B 、DX-32A 、DX-32B 系列。
长期使用，继电器无噪声。
6、动作指示鲜明、可靠，寿命长。
