机电安装工程调试方案
机电工程整体调试方案
机电工程整体调试方案一、引言机电工程整体调试是指在机电设备或系统安装完成后,通过一系列的操作和测试来确保设备或系统能够正常运行,并满足设计要求和技术规范的过程。
通过整体调试,可以检测设备或系统的性能是否符合要求,及时发现和解决问题,确保设备或系统的安全可靠运行。
二、准备工作1.设备清单:清单列出整个机电系统所需的设备、材料和工具,以便进行准备和配备。
2.施工图纸:施工图纸是整体调试的重要依据,包括机电系统的布置图、线路图、接线图等。
3.文档资料:操作手册、设备说明书、技术规范等有关机电设备和系统的文档资料。
三、整体调试步骤1.设备安装:按照施工图纸和设备说明书的要求进行设备的安装和连接,包括机械设备的安装、电气设备的接线和调试等。
2.线路检查:检查机电系统的电源线路、控制线路和信号线路等,确保线路的连接正确,无短路、接地等故障。
3.电气设备调试:对电气设备进行调试,包括电机、开关、仪表等的调试和检查,检查其工作状态和电气参数是否符合要求。
4.系统调试:对整个机电系统进行调试和检查,如通电检查系统的正常运行和控制方式是否正确。
5.系统功能测试:对机电系统的各项功能进行测试,如传动、控制、监测和保护等功能的测试,确保系统运行正常。
6.参数调整:对机电系统的各项参数进行调整,如控制参数、传感器参数等的调整,确保系统的性能和稳定性。
7.试运行:对机电系统进行试运行,模拟实际运行情况,检查系统的稳定性和可靠性。
8.整理记录:整理整个调试过程的记录,包括调试结果、问题和解决方案等,为以后的维护和故障排除提供参考。
四、调试注意事项1.安全第一:调试过程中要注意安全,遵守相关的安全操作规程,确保人员和设备的安全。
2.仔细查验:设备安装和线路连接要仔细检查,保证符合设计和施工要求。
3.有序调试:按照步骤和顺序进行调试,逐步进行,确保每个步骤的准确性和完整性。
4.参数合理:对调试参数要进行合理调整,考虑到设备和系统的特点和工作要求。

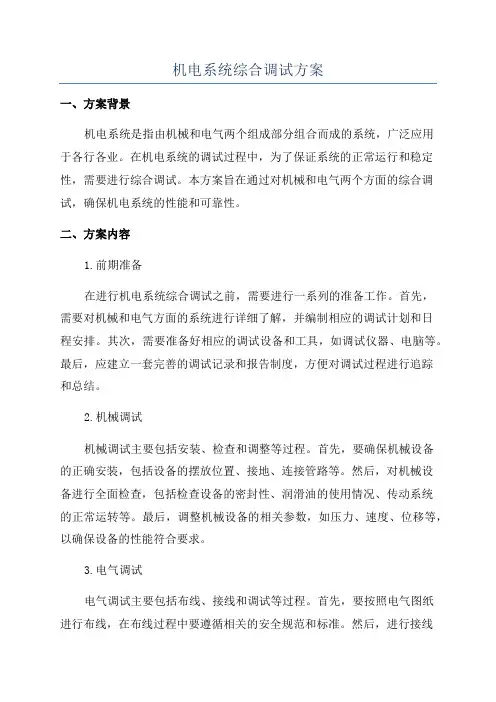

机电系统综合调试方案
机电系统综合调试方案一、方案背景机电系统是指由机械和电气两个组成部分组合而成的系统,广泛应用于各行各业。
在机电系统的调试过程中,为了保证系统的正常运行和稳定性,需要进行综合调试。
本方案旨在通过对机械和电气两个方面的综合调试,确保机电系统的性能和可靠性。
二、方案内容1.前期准备在进行机电系统综合调试之前,需要进行一系列的准备工作。
首先,需要对机械和电气方面的系统进行详细了解,并编制相应的调试计划和日程安排。
其次,需要准备好相应的调试设备和工具,如调试仪器、电脑等。
最后,应建立一套完善的调试记录和报告制度,方便对调试过程进行追踪和总结。
2.机械调试机械调试主要包括安装、检查和调整等过程。
首先,要确保机械设备的正确安装,包括设备的摆放位置、接地、连接管路等。
然后,对机械设备进行全面检查,包括检查设备的密封性、润滑油的使用情况、传动系统的正常运转等。
最后,调整机械设备的相关参数,如压力、速度、位移等,以确保设备的性能符合要求。
3.电气调试电气调试主要包括布线、接线和调试等过程。
首先,要按照电气图纸进行布线,在布线过程中要遵循相关的安全规范和标准。
然后,进行接线工作,包括电源线、信号线和控制线等。
接下来,对各个电气元件进行调试,如电机的运行方向、传感器的灵敏度、控制器的参数等。
最后,进行整个电气系统的集成调试,确保各个电气元件之间的协调运行。
4.系统整合调试在机械和电气调试完成后,需要对整个系统进行整合调试。
首先,要对机械系统和电气系统进行连接,并进行相应的功能测试,如启动、停止、调速等。
然后,根据系统的工作特点,对系统进行参数调整和优化,以提高系统的性能和效率。
最后,对整个系统进行运行测试,在正常运行条件下,模拟实际工况,验证系统的稳定性和可靠性。
三、方案总结机电系统综合调试是一个复杂而又关键的工作,对于保证机电系统的性能和可靠性至关重要。
通过机械和电气两个方面的综合调试,可以有效地解决系统中的问题和隐患,提高整个系统的运行效能。
机电系统调试方案(技术标)
机电系统调试方案(技术标)机电系统调试方案1.机电联合调试简述1.1机电工程联手调试的重要性按本程设计功能要求,机电安装工程施工有着非常高的要求,主要体现在以下三点:(1)建筑安全是第一位的;(2)确保本建筑的使用功能;(3)对控制系统的运行要求高。
基于以上三点,机电工程的调试变得尤为重要,它就是确保各功能正常同时实现,并相互相容的必要手段。
1.2对本工程联合调试的理解联手调试就是检验加装工程全处设计、加装等环节质量的一个关键工序,就是确保工程产品质量优良的一个重要依据。
针对本工程的项目功能,联手调试的重点就是低压配电系统、通风空调系统、消防火灾自动报警及协同系统、建筑智能化系统。
1.3联合调试的重点本工程的空调系统的联手调试,并使本工程空调系统在智能建筑系统的监测掌控下安全有效地运转处相当关键的地位;当然消防火灾自动报警系统的联手调试也就是本工程的重中之重。
1.4实施总承包管理与配合为确保各项系统联手调试安全、成功地展开,在行使总承包单位各项管理、非政府职能的职责前提下,总承包单位本身的协调与服务工作也就是总承包单位的关键义务。
2.联手调试的总体策划2.1联合调试各阶段的策划总承包单位就是本工程的施工阶段主要管理者,联手调试工作又就是本工程完工前的关键工序,搞好调试工作的策划,就是本工程调试工作成功进展、确保调试质量的前提条件和关键确保。
(1)联合调试前总体策划的主要内容1)联合调试组织机构的策划;2)联手调试实行流程和技术方案的策划与制订;3)联手调试已经开始时间和总体进度计划;4)联手调试各阶段的各项确保措施;5)与相关方的协调措施;6)与第三方检测单位之间的协同措施;7)与有关职能部门的协同措施;8)与业主、监理、设计等单位的协调与配合措施;9)与专业分包、装修等单位的管理、协调与配合措施;10)调试过程中可能出现问题的预案的应对措施;(2)联合调试过程中策划的主要内容1)对于交叉作业的预见与协调;2)多专业、多工种同时作业之间工序协同;3)调试过程中发生问题的协同与应付措施;4)调试过程中各有关方的协同措施;(3)联手调试顺利完成后策划的主要内容调试完成后,与总承包单位协调培训与交工验收的程序和计划。

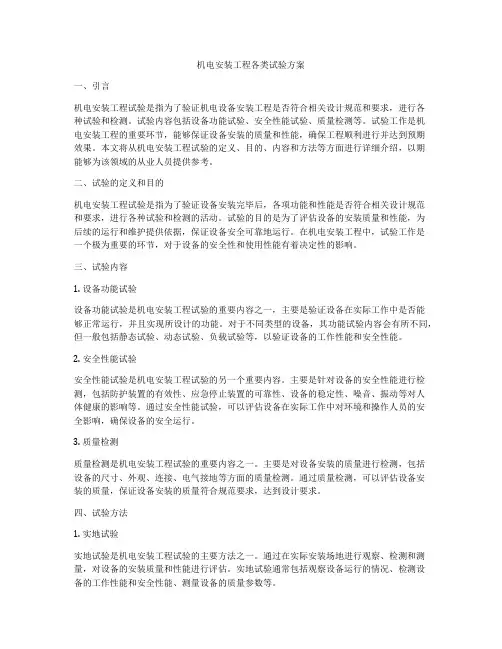

机电安装工程各类试验方案
机电安装工程各类试验方案一、引言机电安装工程试验是指为了验证机电设备安装工程是否符合相关设计规范和要求,进行各种试验和检测。
试验内容包括设备功能试验、安全性能试验、质量检测等。
试验工作是机电安装工程的重要环节,能够保证设备安装的质量和性能,确保工程顺利进行并达到预期效果。
本文将从机电安装工程试验的定义、目的、内容和方法等方面进行详细介绍,以期能够为该领域的从业人员提供参考。
二、试验的定义和目的机电安装工程试验是指为了验证设备安装完毕后,各项功能和性能是否符合相关设计规范和要求,进行各种试验和检测的活动。
试验的目的是为了评估设备的安装质量和性能,为后续的运行和维护提供依据,保证设备安全可靠地运行。
在机电安装工程中,试验工作是一个极为重要的环节,对于设备的安全性和使用性能有着决定性的影响。
三、试验内容1. 设备功能试验设备功能试验是机电安装工程试验的重要内容之一,主要是验证设备在实际工作中是否能够正常运行,并且实现所设计的功能。
对于不同类型的设备,其功能试验内容会有所不同,但一般包括静态试验、动态试验、负载试验等,以验证设备的工作性能和安全性能。
2. 安全性能试验安全性能试验是机电安装工程试验的另一个重要内容。
主要是针对设备的安全性能进行检测,包括防护装置的有效性、应急停止装置的可靠性、设备的稳定性、噪音、振动等对人体健康的影响等。
通过安全性能试验,可以评估设备在实际工作中对环境和操作人员的安全影响,确保设备的安全运行。
3. 质量检测质量检测是机电安装工程试验的重要内容之一。
主要是对设备安装的质量进行检测,包括设备的尺寸、外观、连接、电气接地等方面的质量检测。
通过质量检测,可以评估设备安装的质量,保证设备安装的质量符合规范要求,达到设计要求。
四、试验方法1. 实地试验实地试验是机电安装工程试验的主要方法之一。
通过在实际安装场地进行观察、检测和测量,对设备的安装质量和性能进行评估。
实地试验通常包括观察设备运行的情况、检测设备的工作性能和安全性能、测量设备的质量参数等。

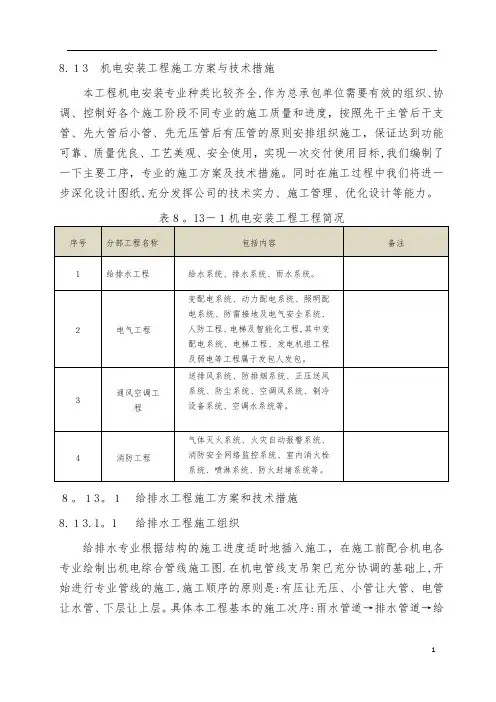

机电安装工程施工方案与技术措施(含系统综合调试方案)
8.13 机电安装工程施工方案与技术措施本工程机电安装专业种类比较齐全,作为总承包单位需要有效的组织、协调、控制好各个施工阶段不同专业的施工质量和进度,按照先干主管后干支管、先大管后小管、先无压管后有压管的原则安排组织施工,保证达到功能可靠、质量优良、工艺美观、安全使用,实现一次交付使用目标,我们编制了一下主要工序,专业的施工方案及技术措施。
同时在施工过程中我们将进一步深化设计图纸,充分发挥公司的技术实力、施工管理、优化设计等能力。
表8。
13-1机电安装工程工程简况8。
13。
1给排水工程施工方案和技术措施8.13.1。
1 给排水工程施工组织给排水专业根据结构的施工进度适时地插入施工,在施工前配合机电各专业绘制出机电综合管线施工图.在机电管线支吊架已充分协调的基础上,开始进行专业管线的施工,施工顺序的原则是:有压让无压、小管让大管、电管让水管、下层让上层。
具体本工程基本的施工次序:雨水管道→排水管道→给水管道→消防管道。
水平区域的平行施工:各专业在不同的区域进行同时施工,以缩短工期。
8。
13。
1.2 给排水工程施工重点分析本工程建筑面积大,给排水工程特点鲜明,主要表现在以下方面:“跑冒滴漏”为管道施工中的质量通病,在交工验收观感质量评定是占相当重要的比例;工程的某些部位存在着各种专业的管道,在水平方向或垂直方向交叉或平行排布,为达到既不影响空间效果也能满足各专业的施工规范要求,必须在施工前进行管道的综合排布;室内管道的进出户连接,直接影响着给排水工程各分项功能所达到的效果,因此列为重点加以解决,对策见表8。
13.1—1所示。
8。
13.1.3 给排水工程施工流程图8.13。
1-2 给水系统施工流程8。
13。
1。
4 给排水工程工期控制技术措施1、给排水工程工期控制技术措施见表8.13.1—3。
表8。
13。
1-3给排水工程工期控制技术措施8。
13。
1。
5给排水工程质量控制技术措施1、质量技术管理措施见表8。

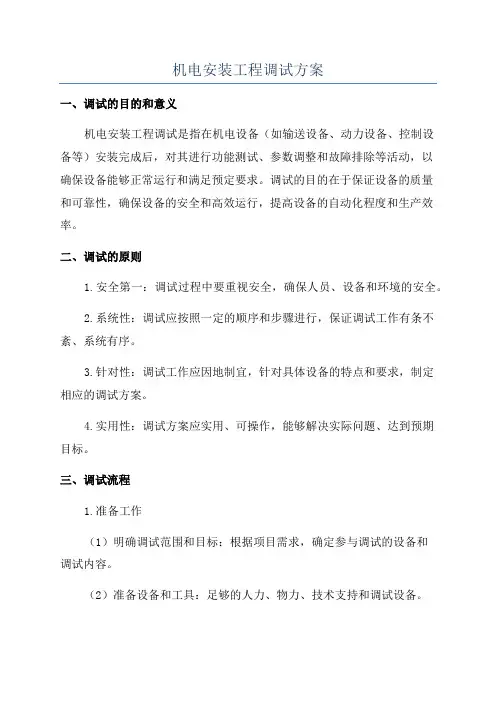

机电安装工程调试方案
机电安装工程调试方案一、调试的目的和意义机电安装工程调试是指在机电设备(如输送设备、动力设备、控制设备等)安装完成后,对其进行功能测试、参数调整和故障排除等活动,以确保设备能够正常运行和满足预定要求。
调试的目的在于保证设备的质量和可靠性,确保设备的安全和高效运行,提高设备的自动化程度和生产效率。
二、调试的原则1.安全第一:调试过程中要重视安全,确保人员、设备和环境的安全。
2.系统性:调试应按照一定的顺序和步骤进行,保证调试工作有条不紊、系统有序。
3.针对性:调试工作应因地制宜,针对具体设备的特点和要求,制定相应的调试方案。
4.实用性:调试方案应实用、可操作,能够解决实际问题、达到预期目标。
三、调试流程1.准备工作(1)明确调试范围和目标:根据项目需求,确定参与调试的设备和调试内容。
(2)准备设备和工具:足够的人力、物力、技术支持和调试设备。
(3)准备调试资料:熟悉设备的使用手册、电气原理图纸和控制系统图纸等相关资料。
2.预调试(1)按照设备要求和调试方案,逐一检查设备的安装质量和连接状态。
(2)对各个电气回路进行测量,检查电气设备和元器件的安装是否符合要求。
(3)对控制系统进行初步调试,检查设备的控制逻辑和信号传输是否正常。
3.功能调试(1)依次对各个设备的功能进行测试,确认其运行是否正常和稳定。
(2)调试设备的参数设置,确保设备在正常工作范围内进行调整和控制。
(3)对接口、连接和传输设备进行测试,确保数据传输的稳定和可靠。
4.故障排除(1)对于发现的故障,进行分析和定位,找出故障的原因并加以修复。
(2)对调试过程中出现的问题和难点,进行分析和解决,确保设备正常运行。
5.总结和文件归档(1)对调试结果进行总结和评估,汇总调试记录和数据。
(2)撰写调试报告,提出调试过程中的建议和改进建议。
(3)归档相关资料,建立设备档案和技术资料,为今后运维提供参考。
四、调试中的注意事项2.设备调试期间要注重设备的保养和维护,定期进行设备清洁和润滑。
某电子厂房机电设备安装工程系统调试方案
某电子厂房机电设备安装工程系统调试方案一、系统概述某电子厂房机电设备安装工程系统是由电气控制系统、PLC控制系统、供电电缆系统、空调系统、消防系统、照明系统和通信系统等七个系统组成。
本系统的主要功能是为该电子厂房机电设备提供稳定的电力、控制、通信和维护保障。
二、系统调试方案1. 系统调试的基本步骤1.1 系统现场勘查在进行调试之前,需要对该电子厂房机电设备安装工程现场进行勘查,对设备的基本情况、设备接线、设备规格等进行了解,了解现场环境以及工作条件,以便更好地进行调试工作。
1.2 系统硬件检查在勘察现场的基础上,对系统的硬件进行检查,包括电力及供电电缆、PLC、空调、消防、照明和通信等硬件设备的检查,了解设备的运行状态,确保所有设备无故障。
1.3 系统网络设置在检查了设备的硬件之后,需要设置网络,包括IP地址、网关、DNS等等,将各系统之间相连通,确保数据的传递和对接。
1.4 系统功能测试在检查设备硬件和网络设置无误后,进行功能测试,确保系统各功能模块正常运行,并根据系统的运行状态进行调整。
1.5 系统性能测试完成功能测试后进行系统性能测试,测试各系统在不同负荷时的运行情况,确保各系统满足设计要求和实际应用要求。
1.6 系统维护手册的编制在进行系统调试过程中,需要编制系统维护手册,包括系统的基本介绍、调试过程、问题解决办法、维护周期等,以便于日后的维护管理。
2. 系统调试的具体步骤2.1 电气控制系统在进行电气控制系统的调试时,需要检查主电源开关、主配电柜及控制柜接线是否正确,是否符合配图;检查空开器、熔断器、接触器、继电器、按钮、指示灯等开关设备的正常工作。
对电气控制回路进行分析,排除故障,检查交直流电源的稳定性,确保电气控制系统的正常运行。
2.2 PLC控制系统在进行PLC控制系统的调试时,需要检查PLC控制器及其模块的接线、配置参数、程序是否正确,根据机器运行状态进行现场修改和测试。
通过现场状态检查,找出系统中存在的故障,逐一排查问题并解决。
建筑机电安装工程单机调试及联合调试方案
建筑机电安装工程单机调试及联合调试方案1.电气调试系统调试1、调试前的准备工作(1)电源检测:合上监控台上的电源总开关检测交流电源电压,检查稳压电源装置的电压表读数、线路排列等。
合上各电源分路开关,测量各输出端电压、直流输出端的极性,确认无误后,给每一回路送电,检查电源指示灯等;检查各设备的端电压。
(2)线路检查:对控制电缆进行校线,检查接线是否正确。
采用250V 兆欧表对控制电缆绝缘进行测量,其线芯与线芯、线芯与地线绝缘电阻不应小于0.5MΩ;用500V 兆欧表对电源电缆进行测量,其线芯间、线芯与地线间的绝缘电阻不应小于0.5MΩ。
(3)接地电阻测量:线路中的金属保护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应与地线连接,保证可靠的电气通路;系统接地电阻值通常应小于1Ω。
2、测试方法及测试仪表在所有的线路端接完之后,进行系统调试之前,需要进行线路测试,在调试过程中要进行功能测试。
其测试方法及流程如下:测试仪表如下:●接地电阻测量仪:CA6413,用于土壤电阻率、接地电阻的测量。
●万用表:有数字式、指针式多种型号可测电阻、电压、电流,灵敏度高,频率范围广,用于线路测量、系统调试。
●摇表:额定电压500V,用于测量和检查线路设备或线路的绝缘电阻。
●直流电桥:用来测量精密直流电阻值。
●数字毫伏表:用于测量从低频、高频小电压。
●示波器:用于系统调试中测量信号快速变化的波形。
●逻辑笔:用于系统调试中测量数字电路或系统中某点的逻辑状态。
●数字绝缘电阻测试仪:TES1602。
●逻辑分析仪:LA4000。
●电缆损耗测试仪:FLTC,可以测量通过整个光缆的光信号的损失。
●网络电缆测试仪:DSP4000, 用于安装的局域网的电缆进行测试以及故障诊断, 自动与标准进行比较, 并且显示通过(Pass)或错误(Fail)信息,信息可用报印机打印出。
3、综合布线系统的测试测试要求综合布线系统安装完毕后,应按《双绞线测试标准》(TSB67)及《建筑与建筑群综合布线系统工程验收规范》(GB/T 50312-2000)提出的技术规范要求进行全面的系统测试,项目及其指标如下:铜缆:应按主干及水平子系统分别进行测试,进行水平子系统的测试时,既要测基本链路的指标,也要测其信道指标。
调试方案
1. 机电安装工程调试方案1.1 机电系统调试准备(1) 为了确保业主所提出的工程节点要求,顺利完成各系统按时开通调试工作,项目部需积极配合设备供货商做好各设备单机调试工作。
在确保安装工作量全面完成的同时,对每一设备做到通水、通电,并按供货商要求做好各系统负荷调试各项辅助准备工作,确保各系统负荷调试各项工作顺利进行。
(2) 调试人员的准备:参与系统调试的人员必须具有丰富的调试经验,对各系统的工艺流程、控制原理非常熟悉,有较强的解决调试过程中出现问题和排除故障的能力,并由各系统主管施工员带队负责。
(3) 清扫准备:在系统调试前应对泵、柜、箱、洁具、空调器、风机、照明器具等机电设备,进行清扫和完整性检查,现场的环境也要保持清洁。
(4) 资料准备:调试资料包括整套的系统图,控制原理图,相关的平面图和应由设计院提供的调试数据。
(5) 调试用仪器、仪表、设备的准备。
(6) 制定调试进度计划:由项目经理召集各专业人员,排出一个综合的调试计划,在各专业协同调试时,应组织一个综合小组,并指定一名组长,负责某一综合项目的调试工作。
(7) 系统调试方案编写:各专业施工技术人员必须熟悉设计要求,工艺流程、压力和输送介质、温度等技术参数。
根据各系统的负荷调试施工顺序、进度和施工方法,编制出相应完善的调试方案,来指导调试全过程。
(8) 在调试前须确定排水系统管路完善,地下室、设备机房内压力排水系统处于正常工作状态。
1.2 给排水系统调试方案1.2.1 给水系统1)当给水设备及管道安装完毕,完整性检验合格,方可进行系统进水试压与水清洗、验收合格后,给水管道在投入使用前还应按照要求进行管路消毒加药处理,然后用清水反复冲洗水箱与管道,直到出水水质符合国家《生活饮用水标准》方可投入使用。
2)在各系统安装完毕,试压清洗与系统开通交验后,为了确保给水系统的设计要求与功能的完善体现,使系统能投入正常运行,还应做好各系统负荷运行的系统调试工作。
机电安装工程机电系统调试方案
机电安装工程机电系统调试方案1.设备布置:在施工现场根据工程图纸和设计要求,确定机电设备的布置位置,确认设备之间的相对位置和连接方式。
2.设备安装:根据施工图纸和设备使用说明书,进行机电设备的安装。
包括固定设备,连接设备,进行电气接线等工作。
3.连接管线:根据设备的使用要求和连接要求,进行设备之间的管线连接。
包括水、电、气、油等管线的安装和连接。
4.检验试运行:完成设备安装后,进行设备的初步检验和试运行。
检查设备的连接是否正确,设备是否能够正常启动和运行。
5.安全防护:对设备进行安全防护,包括设备的接地、设备的保护装置和防护措施等。
机电系统调试方案是指根据机电设备的特点和使用要求,制定调试方案,以确保机电设备的性能和功能的正常运行。
其主要步骤包括:1.参数设定:根据机电设备的使用要求和技术参数,进行设备的参数设定。
包括设备的电气参数、机械参数、控制参数等。
2.系统连接:对机电设备进行系统连接,包括设备之间的信号连接、控制回路的建立等。
3.系统调试:按照设备的启动顺序和操作要求,对机电系统进行逐个设备的调试。
包括设备的启动、运行、调整参数等。
4.故障排除:如果在调试过程中出现故障,要及时排除故障,确保设备能够正常运行。
5.系统测试:进行整个机电系统的综合测试,测试各个设备之间的连接和协调运行是否正常,确保机电系统的性能和功能的正常运行。
6.系统优化:根据测试结果,对系统进行优化调整,使系统能够更加稳定和可靠地运行。
综上所述,机电安装工程和机电系统调试方案是确保机电设备正常运行的重要工作。
机电安装工程包括设备安装、布置、管线连接、检验试运行等工作。
机电系统调试方案包括参数设定、系统连接、系统调试、故障排除、系统测试、系统优化等工作。
只有进行了系统的安装和调试,机电设备才能正常运行,满足使用要求。
机电工程调试方案
机电安装工程调试方案本机电工程包括:变配电安装工程、防雷与接地安装工程、电气照明安装工程、电气动力安装工程、给水与中水系统安装、排水系统安装、空调水系统、蒸汽管道系统、防排烟系统、空调风系统。
一、调试要求:测试用仪器、仪表必须经法定检测机构检测合格,并在有效期内。
调试前,项目技术负责人应对各施工员进行调试技术与安全交底。
二、组织机构:三、电气调试的组织与准备:为了保证调试能够顺利而安全地进行,在调试前需要进行精心的组织与准备,本工程调试组织与准备需进行见表中的各项工作:电气调试用设备及仪表见表通风与空调调试用仪器、仪表给排水调试用仪器、仪表$六、各系统调试工艺:电气调试6.1.1 防雷与接地6.1.1.1 接地电阻测试经检测合格的ZC-8接地电阻测试仪,在有效期内对各测试点逐一进行测试,测试结合必须符合设计要求。
对已按设计要求施工但接地电阻不满足设计要求的工程,应与设计商量增设人工接地体。
6.1.1.2 支持件拉力试验在不显眼的部位以不小于5Kg的垂直拉力试拉随机抽取的圆钢支柱,支柱不松动为合格。
6.1.1.3等电位导通性测试(连接线规格符合要求,连接部位连接紧固,用K3690B等电位测试仪测试合格。
6.1.2变配电调试:6.1.2.1变配电调试的准备工作:①、所有变配电设备的人行通道上应铺好不小于1m宽的胶地垫;②、所有设备已安装好,变电站内接地已做好;③、校线:校对一次回路,主要是核对由高压柜及应急低压盘各回路的电源电缆位置及接线是否正确可靠,相序是否正确无误,绝缘是否良好等,参照系统图逐一核对,均应正确无误;校对二次回路,要根据各原理图逐一校对,对其接线是否正确,连接是否牢固可靠,绝缘是否良好等,均应符合原理图的要求;~6.1.2.2直流屏调试:将屏内的电子器件退出后,测试主回路与二次回路绝缘电阻,应大于Ω;充放电试验:被全部放电的电池组重新达到额定电压的充电时间不得长于16h;整流器的输出:整流器的控制调整和输出特性试验应符合产品技术文件要求;6.1.2.3高压真空断路器试验技术要求:配置3台输入电压为220V交流的便携式真空度检验仪,按制造厂商所建议的真空度检验真空断路器的真空度;用2500V绝缘摇表测量绝缘拉杆的绝缘电阻,其值应大于1200MΩ。
机电工程调试方案标准版
编号:X X X X工程机电工程调试专项方案(项目效果图)中国建筑一局(集团)有限公司XXXXXX项目部二O XX年X月X X X X工程机电工程调试专项方案编制:X X XX X X(小四号字)审核:X X XX X X(小四号字)审批:注:上述签字格式为:横线上为手签名字,横线下为机打名字中国建筑一局(集团)有限公司XXXXXX项目部二O XX年X月机电工程调试专项方案审批表目录1.工程概况1.1.工程总体概述1.2.主要调试内容及计划1.2.1.动力照明系统1.2.2.空调系统1.2.3.给排水系统1.2.4.消防系统1.2.5.调试计划2.调试的依据、目的和要求2.1.调试的依据2.2.调试目的、要求3.调试程序及技术要求3.1.动力照明系统调试3.2.空调风系统调试3.2.1.通风空调的风系统调试3.2.1.1.进行试运转的条件3.2.1.2.电气控制系统3.2.1.3.风机的单机试运转3.2.1.4.风压、风速、风量的测定及调试3.2.1.5.风机转速的测定:利用转速表测得风机的轴转速3.2.1.6.通风机风量、风压的调整3.2.1.7.防排烟系统的测定调整3.2.2.空调水系统调试3.2.2.1.空调水系统试压冲洗3.2.2.2.空调水系统的调试3.2.2.3.室内参数的测定3.2.3.给排水消防系统3.2.3.1.调试程序3.2.3.2.调试前准备工作3.2.3.3.系统调试3.2.3.4.生活给水系统调试3.2.3.5.排水系统调试3.2.3.6.水泵等设备调试3.2.3.7.喷淋系统调试3.2.3.8.消火栓系统调试4.调试过程中常见故障及排除方法4.1.动力照明系统4.2.空调系统4.2.1.制冷主机4.2.2.冷却水系统4.2.3.新风机组系统4.2.4.风机盘管系统4.2.5.冷却塔4.2.6.空调机组4.3.给排水及消防系统5.主要资源需用计划5.1.调试人员配备配备计划5.2.施工机械设备配备5.3.监视和测量装置配备6.进度计划及保证措施6.1.临时用电部署6.2.进度计划6.3.工期保证措施7.质量、安全及成品保护的要求7.1.质量标准7.1.1.一般规定7.1.2.主控项目7.1.2.1.系统调试内容7.1.2.2.一般项目7.2.安全措施7.3.成品保护8.与各专业及单位协调配合9.调试资料目录1、工程概况1.1.工程总体概述(略)1.2.主要调试内容与计划(根据项目情况说明)示例:机电安装调试工作包含配电房、动力中心、主楼三大区域,调试内容有照明动力送电调试、设备单机试运转、给排水、消防、空调水系统试压冲洗及功能调试、联动调试等。
机电设备安装与调试施工方案
谨致:四川省甘孜藏族自治州康定县姑咱镇四川二滩国际工程咨询有限责任公司长河坝水电站监理部总监理工程师刘永刚发自:中国水利水电第五工程局有限公司长河坝电站施工局事由:四川大渡河长河坝水电站磨子沟人工骨料加工系统合同编号:CHB/SG073-2010编号:SD5-SSXT/ETI/056/2011日期:二0一一年八月二日参见:关于提交《系统机电设备安装与调试施工方案》的报告尊敬的总监理工程师:根据磨子沟人工骨料加工系统工程施工进度安排,结合现场实际施工情况,我单位即将进行系统机电设备安装与调试工作。
我单位按照招投标合同文件、设计工艺图纸,结合各设备厂家使用说明书编写了《系统机电设备安装与调试施工方案》,现特将其呈报贵部,恳请审查批复,为盼!附:《系统机电设备安装与调试施工方案》良好的祝愿!项目经理:张邯涛中国水利水电第五工程局有限公司长河坝电站施工局系统机电设备安装与调试施工方案1 安装组织及准备工作1.1 概述本系统安装的主要机电设备包括破碎机、棒磨机、筛分机、洗砂机、脱水筛、胶带机、给料机、电动弧门、水泵、废水处理设备、石粉回收设备、除铁器、金属探测器、汽车衡、电力变压器及配电屏柜、控制设备等,设备台套多达300台套,种类繁杂,而且会出现交叉作业。
安装以片区为单位同时进行,本系统分粗碎半成品安装组、成品安装组、供水安装组、供电安装组等4个安装组,每组以车间为单元分小组进行。
每个安装组的组长为本组安装质量、进度和安全的第一责任人;每个安装小组的小组长为本小组安装质量、进度和安全的第一责任人;每小组配备兼职技术员、安全员一名,每个安装组配备专职技术员、安全员2~3名,对各小组的设备安装质量和安全进行监督。
对本系统进口设备的安装,我单位将从我公司调集有丰富安装和使用经验的工人和技术人员,配合厂家技术专家,使进口设备的安装达到一流水平。
在认真做好现场安装工作同时,依据安装进度分步进行单台设备调试和试运转,在系统所有设备安装完毕后,进行系统调试及联动运转,同时按要求对设备做好维护工作。
机电安装调试专项方案
一、方案概述本专项方案旨在确保机电安装工程的高质量完成,通过对施工过程中的安装、调试、验收等环节进行严格把控,确保机电系统的安全、可靠、高效运行。
以下为本方案的具体内容:二、施工准备1. 人员准备:组建专业的机电安装调试团队,包括工程师、技术员、施工人员等,确保具备相应的专业知识和技能。
2. 材料准备:根据施工图纸和设备清单,提前准备所需材料,包括电气设备、管道、电缆、绝缘材料等。
3. 设备准备:对施工设备进行检查和维护,确保设备运行正常,满足施工要求。
4. 技术文件准备:收集和整理相关技术文件,包括施工图纸、设备说明书、技术规范等。
三、施工过程1. 安装:按照施工图纸和设备说明书进行安装,确保安装位置、尺寸、角度等符合要求。
2. 连接:对电气设备、管道、电缆等进行连接,确保连接牢固、密封良好。
3. 调试:a. 电气系统调试:对电气设备进行单机试运转,检查电气线路、控制装置、保护装置等是否正常。
b. 管道系统调试:对管道系统进行压力测试,检查管道连接、阀门、法兰等是否严密。
c. 设备调试:对设备进行单机试运转,检查设备运行是否平稳、振动是否正常。
4. 系统联调:对整个机电系统进行联调,检查各系统之间是否协调、稳定。
四、验收1. 自检:施工过程中,对安装、调试工作进行自检,确保符合设计要求。
2. 监理验收:邀请监理单位对施工质量进行验收,确保工程质量符合国家标准。
3. 业主验收:在监理验收合格后,邀请业主进行验收,确保满足使用要求。
五、注意事项1. 安全施工:在施工过程中,严格遵守安全操作规程,确保施工人员的人身安全。
2. 环境保护:在施工过程中,注意环境保护,减少施工对环境的影响。
3. 质量控制:对施工质量进行严格控制,确保工程质量达到预期目标。
4. 进度控制:合理安排施工进度,确保工程按期完成。
六、总结本专项方案旨在确保机电安装工程的高质量完成,通过对施工过程中的各个环节进行严格把控,确保机电系统的安全、可靠、高效运行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
市体育中心综合体育馆机电安装工程调试方案1.准备工作1.1人员准备以现场项目部为基础,成立调试指挥小组:组长:凯组员:宏明、伟、程辉、柯善煜、黄欢、黄伟成、肖书爽、蔡华旗、程平安调试作业人员:电工6人、管工8人、钳工1人、通风工4人。
1.2现场准备(1)土建、装饰工程已经完成,场地已清理干净,各设备间,配电房(间均为正式门、锁。
各层、间的防火分隔已经完成。
(2)调试所需的电、水能够正常供应,配电所由专人值班。
相关的(非本单位专业安装工程已经完成并具备调试配合状态,相关的设备厂家技术人员已经到场并对其负责部分完成了检查与调试。
(3)调试指挥协调体系已经建立,并能有效运行。
(4)设计图纸与相关技术资料已经备齐,有关设备及系统的性能技术参数已经得到熟悉。
(5)各系统安装工作已经完成,经检查符合相关质量验评标准。
(未完成的系统已采取有效的隔断措施)(6)调试所需的通讯工具、机具设备、监视测量装置已准备到位。
(7)调试方案已批准。
2.各专业调试方案2.1电气调试方案(1)调试准备A.业主方需配合事项供电局保证正式电源送到配电房低压柜并完成相关调试工作以确保低压配电柜送电调试工作能正常进行,所有低压配电柜电气元件有的耐压试验检测报告及产品说明资料。
B.总包方需配合事项总包需协调现场相关施工单位配合做好成品保护工作,在调试过程中不允许随意进入配电间,严禁调试无关人员触动配电箱。
C.安装方需完成事项在调试前需完成调试方案并递交监理等单位审核通过。
调试前做好人员、机具等的准备工作。
保证调试时通讯畅通,确保发生故障时能在最短时间切断电源,并及时处理。
送电调试前需认真检查,确保待调试的供电回路已按图纸及规要求施工完毕;确保电缆回路编号及配电箱编号正确;确保所有空气开关、及各种开关处于关闭状态;确保所有供电回路电气绝缘经过摇测并符合规要求。
各保护接零及重复接零系统安装完毕,配电箱及设备外壳接地完好,接地电阻符合设计及规。
在调试前对班组进行详细交底,并由伟统一指挥协调,定人定岗,操作人应配备绝缘鞋及绝缘手套。
准备好调试所需相关仪表。
(2)配电房低压进线柜送电调试小组检查地下室配电房低压配电柜,保证低压柜外无各种杂物,确认各开关动作灵活可靠,并各开关处于关闭状态;检查低压柜各出线端子,保证电缆连接牢固可靠;核对低压配电柜上回路编号和供电电缆回路编号,确保其一一对应。
检查主楼进线柜和联络柜之间的电气联锁是否正确,相序是否一致,防止误操作造成事故。
检查合格后方可闭合开关,供电到各低压柜。
(3)送电顺序送电顺序详见‘附表1-体育馆供电回路送电次序表’及‘附表2-会展馆供电回路送电次序表’。
(4)配电房低压抽屉柜送电按照附表1、附表2的安排顺序对低压柜供电干线回路进行送电。
送电时各岗位人员到位。
送电前先检查该供电回路配电箱,保证配电箱外无各种杂物,确认各开关动作灵活可靠,并各开关处于关闭状态;检查配电箱各进、出线端子,保证电缆电线连接牢固可靠;核对配电箱编号,确保与图纸一致;用500v绝缘电阻表再次检查供电干线的绝缘,保证符合规要求。
检查合格后关闭配电箱门,对供电干线送电。
送电操作时将低压柜抽屉开关反复通断二次,再正式闭合开关。
低压柜送电并无故障后,对各受电配电箱电压进行检测,检查各仪表指示是否正常,均符合要求后关好箱门,并对已受电的配电箱进行“有电危险”的标识。
(5)故障处理A.如送电时发生故障,应立即切断电源,保证人身安全。
B.切断电源后组织人员及时检查,排除故障。
确认故障已排除后才可继续送电调试工作。
(6)照明系统通电调试待配电房低压配电柜供电回路送电调试完成后,再进行建筑物照明通电试运行。
从顶层开始向地下室逐层对照明系统通电调试,灯具回路控制应与照明配电箱及回路的标识一致,开关与灯具控制顺序相对应,风扇的转向及调速开关应正常,插座接线符合规规定的要求。
通电试运行连续进行24小时,所有照明灯具均应开启。
每2小时进行记录运行状态1次,运行期间电压电流正常,各仪表指示正常,连续试运行时间无故障。
(7)电机通电调试电动机试运行前检查控制箱二次线路绝缘,核对热继电器整定值,检查电机接线是否正确,均符合要求后脱开控制箱出线做假动作试验,假动作无故障后接好控制箱出线对电动机通电。
电动机进行试通电,检查转向及机械转动有无异常情况,连续启动的时间间隔不小于5分钟,再次启动在电动机冷却至常温时进行。
电动执行机构的动作方向及指示应与工艺装置的设计要求保持一致。
电动机试运行合格后方可配合各其他专业进行设备调试。
在设备调试过程中,运行电机2小时,检查机身及轴承的温升,记录电压、电流、温度、运行时间的数据,均应符合设备和工艺装置的运行要求。
附表-需用的检测仪表2.2给排水系统调试方案(1)调试准备A.业主方需配合事项业主需协调自来水公司及市政公司,以保证市政给排水的顺畅。
B.总包方需配合事项总包需协调现场相关施工单位配合做好成品保护工作,在调试过程中严禁随意开关阀门等,不允许使用卫生间。
C.装饰需配合事项在调试前装饰公司需确保已完成相关部位的检修口,以避免在调试过程中因发生漏水等原因得不到及时处理而导致吊顶因被水浸泡而损坏。
D.安装方需完成事项在调试前需完成调试方案并递交监理等单位审核通过。
调试前做好人员、机具等的准备工作,切断可能漏水区域的电源或做好隔离保护工作,对可能因漏水而影响的装饰面提前做好隔离防护,确保发生漏水等事故时能在第一时间处理完毕,减小损失。
安装方调试前需认真检查,确保待调试的给排水管路已按图纸施工完毕,确保相关的阀门已全部关闭严密,确保无留口。
(2)体育馆调试步骤A.排水管疏通疏通待调试排水管路,清理排水沟、地漏、大小便器及洗脸盆的渣滓。
所有排水管必须全部做好灌水试验,如有漏水部位必须维修好,确保无漏水后方可进行后续步骤。
B.生活水箱进水打开生活水箱进水控制阀门,观察水箱进出水管路,无泄露则将水贮满水箱,有泄露则及时关闭进水阀门后处理,必要时打开水箱排污阀放水。
C.生活给水泵试运行打开水泵进水口阀门,接通水泵电源,先进行点动操作,确保水泵通电正常,运行平稳。
运行储水自洁器及配套水泵,确保其运行平稳正常。
在调试过程中水泵需由专职人员看管,未经允许不得开关水泵。
D.总管进水在做好以上步骤后,经复查核实待调试管路沿线支管阀门关闭严密无误后,先打开生活给水箱出水总管沿线的总控制阀门,再运行生活给水泵。
调试前打开沿途管井检修门,主管沿线须由专人分段检查巡视,发生漏水、爆管等意外事故时立刻通知泵房关停水泵及出水阀门。
然后组织抢修班组清理漏水现场的水渍,排查漏水部位,更换漏水部件。
待确认修复合格经项目施工员确认后再通知泵房开启水泵重新进水,直至确认总管无泄露。
E.干管进水总管调试合格后再开始干管调试。
打开干管进水阀门,由专人分段检查巡视,操作步骤同上。
F.支管进水干管调试合格后再开始支管调试。
支管进水按楼层由1层至5层逐层进行。
进水时先打开支管进水阀,再逐个打开沿途的大便器冲洗阀、水嘴进行通水试验,尤其要逐一使用大便器冲洗阀门将大便器冲洗干净,如发现局部漏水应及时做好记录并关闭支管进水总阀进行修理,修理时可进行下一楼层调试以减少调试时间。
对于损坏的阀门做好记录,每层楼检查完后一起修理或更换。
当待调试楼层全部通水合格后关闭支管进水总阀并排空管余水,做好记录及标识,进行下一楼层调试。
G.小便器、拖把池及洗脸盆安装调试完后逐层安装小便器、拖把池及洗脸盆进出水,每一个完成后立即检查进出水,确保无泄露。
H.通水试验每个卫生间安装完毕后,开启2/3给水点进行放水,检查排水管道排水流畅无渗漏则合格。
(3)会展馆调试会展馆进水调试操作步骤同体育馆。
(4)抢修方案A.一旦发生漏水,首先须及时关停水泵和阀门,用拖把、抹布等清理积水、水渍。
B.排光漏水管道的余水,对漏水部位进行维修处理。
合格后重新进行进水调试。
(5)应急预案A.如发生管路爆管事故时,首先关停水泵和控制阀门,第一时间安排抢修人员用拖把、抹布等清除积水,避免电梯、装饰面及电气管路、插座等进水。
B.加强巡视,严防无关人员随意开关阀门等。
附表:需用的检测仪表2.3消火栓系统调试方案详见消火栓系统调试方案。
2.4喷淋自动灭火系统调试方案详见喷淋自动灭火系统调试方案。
2.5中央空调调试方案(1)调试说明(1)本调试方案市体育中心综合体育馆工程:会议、会展部分和体育馆部分的中央空调系统调试工作。
(2)本调试方案根据本项目的通风空调系统结构、施工进度和现场条件而制定。
(3)本调试方案依据文件:合同文件、深化设计图纸、业主现场修改指令、国家施工及验收规等。
(4)本调试方案根据现场情况在实际调试过程中会有所修正。
(5)本调试方案所用的仪表均为检验合格的仪表,均在有限期使用。
(6)调试中,有关的配合电工为持证电工,并按规程进行所有操作。
(2)工程概况市体育中心综合体育馆工程会议、会展部分:建筑面积20270㎡,主要房间功能有会展中心、剧院、餐厅、办公等;市体育中心综合体育馆工程体育馆部分:建筑面积25917.4㎡,地下面积5261.2㎡,地上面积20656.2㎡。
本次调试包括该工程的通风空调系统。
本工程体育馆部分地下一层设置制冷机房、控制室,负责本工程夏季供冷,冬季供暖,夏季提供7℃~12℃的空调冷水,冬季提供45~40℃的空调热水。
本工程体育馆部分空调冷负荷为3400KW、热负荷为3100KW,会议、会展部分空调冷负荷为3177KW、热负荷为1684KW,空调总冷负荷6577KW、空调总热负荷4784KW。
该工程夏季、冬季负荷主要集中在日间7:00-21:00之间,但夜间需保证极端不利天气时的值班采暖负荷。
根据该工程全年逐日负荷不均匀,每天负荷不相同的特点,考虑到该地区没有市政热源的现状和实行峰谷电价的政策,经过分析比较及与业主达成一致意见,设计采用了蓄能式地源热泵的空调系统形式,为体育中心供冷、供热。
蓄能式地源热泵空调系统是由地源热泵主机和蓄能消防水池提供空调负荷与热水负荷。
设计选用了三台制冷量为1086Kw,制热为1215Kw的地源热泵主机作为基载主机。
一台制冷量为1086Kw的地源热泵主机作为蓄能主机。
同时利用800立方米的消防水池作为蓄能用水池。
蓄能式地源热泵空调系统夏季空调冷冻水供水温度7℃,回水温度12℃;冬季空调冷冻水供水温度45℃,回水温度40℃。
根据负荷分布情况,蓄能式地源热泵空调系统在夜间利用谷值电价,通过蓄能基载主机向消防蓄能水池贮存冷量;到白天峰值电价时段,利用蓄能消防水池在夜间储存的能量,通过换热器,向用户供冷或供热,从而降低基载主机的运行时间,达到节能的目的。
冬、夏季空调共用一个水系统,采用双管闭式循环,立管同程,电动切换。
空调水系统补水采用软化水,定压采用隔膜式气压水罐。
