环保防水套管安装技术交底

环保防水套管安装技术交底

环保防水套管安装技术交底
1. 前言
本文档旨在交底环保防水套管的安装技术,确保有效的防水效果和环保要求的达成。

请各相关人员仔细阅读并按照本文档要求进行操作。

2. 环保防水套管选材
- 环保性能好、无毒无害的材料是首选,如橡胶、硅胶等。

- 确保选材符合环保标准,不应使用含有有害物质的材料。

3. 环保防水套管安装步骤
3.1 准备工作
- 确定安装位置和数量需求。

- 准备所需的环保防水套管和相关工具材料。

- 清理安装区域,确保表面干净平整。

3.2 套管安装
1. 将环保防水套管按照需要的长度剪切。

2. 使用环保胶水或环保胶带固定套管的两端,确保套管的连接处牢固可靠。

3. 确保套管完全包裹住需要防水的部分,并紧密贴合表面。

3.3 测试和验收
1. 完成安装后,进行防水测试,确保防水效果良好。

2. 检查环保防水套管的安装质量,确保各项工作符合技术要求和环保标准。

4. 安全注意事项
- 在进行环保防水套管安装过程中,应戴好防护手套、口罩等防护用品,避免直接接触有害物质。

- 所使用的胶水、胶带等材料应符合环保要求,避免对环境造成污染。

5. 总结
本文档对环保防水套管的安装技术进行了交底,并提供了安装步骤和安全注意事项。

在实施过程中,请严格按照要求进行操作,确保防水效果和环保目标的实现。

请相应人员务必遵循本文档,确保工作顺利进行。

如有任何疑问或需要进一步的技术支持,请及时沟通。

柔性防水套管施工技术交底

柔性防水套管施工技术交底
技术交底记录
工程名称
分部工程
建筑给排水
分项工程名称
砼墙及板内套管安装及孔洞预留技术交底
交底内容:
一、本工程墙内配管概况:
1、本工程结构型式为现浇钢筋砼剪力墙结构。
2、地下室外墙,水池墙壁管道出入口安装柔性防水套管。
3、其它隔墙、板有管线穿过的部位先预留孔洞,待管线施工时放线定位后再安装套管。
二、施工准备
七、文明施工
1、施工人员进场接受文明施工培训
2、遵守施工现场文明工地条例。
3、服从现场文明施工管理。
4、认真落实各项文明施工制度。
技术负责人
交底人
接受交底人
谢谢观看!
欢迎您的下载,资料仅供参考,如有雷同纯属意外
1、根据设计要求统计材料及使用的设备进场,对进场材料设备自检验收并报验,合格后投入工程使用。根据工程总进度需求合理安排组织合格施工人员及工具进场,密切配合并不影响主体施工。
2、组织施工人员熟悉施工图纸,复查施工图纸与其它图纸内容,对防水套管型号、位置及数量一一对照核准。发现有同其它管线设备相交时及时反映项目部技术人员。不得私自对其改动或不作为。
2、套管安装应和墙面相垂直,套管中心线和管道设计中心线重合。
3、预留孔洞应和墙面及板面相垂直,孔洞中心线和管道设计中心线基本重合。
六、成品保护
1、防水套管安装完毕后应临时用水泥袋纸堵口,以防灰浆进入套管,并将螺栓口填塞并用胶带封闭。
2、预制好的模盒及模管整齐码放,不要超高以防倒塌损坏。
3、套管在控拆模后及时将螺栓孔清理,并加机油防腐,处理后及时用胶带封口。套管外露部分及时除锈补漆。
1、高空焊接或切割作业时系好安全带,焊件周围和下方采取防水措施并有专人监管。

套管预留技术交底

套管预留技术交底

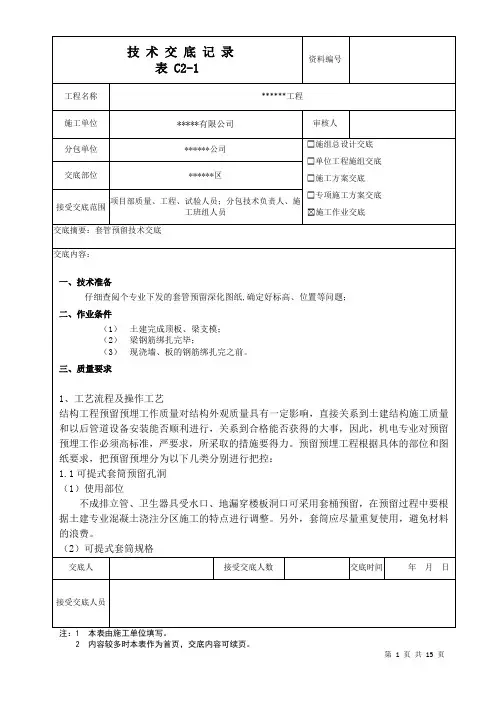

工程名称 ******工程施工单位 *****有限公司审核人分包单位 ******公司 ☐施组总设计交底 ☐单位工程施组交底 ☐施工方案交底☐专项施工方案交底☒施工作业交底交底部位******区接受交底范围项目部质量、工程、试验人员;分包技术负责人、施工班组人员 交底摘要:套管预留技术交底交底内容:交底人 接受交底人数 交底时间 年 月 日接受交底人员注:1 本表由施工单位填写。

预留孔洞按设计图纸配合土建进行,其尺寸设计无要求时,规格大小按以下的规定执行。

序号 管道规格 套筒规格 1 DN15~40 DN100套筒 2 DN50~70 DN150套筒 3 DN80~125 DN200套筒 4DN150~200DN250套筒A.根据本工程楼板预留洞情况,套筒成品预留洞模具,如下图:工程名称 ******工程施工单位 *****有限公司审核人分包单位 ******公司 ☐施组总设计交底 ☐单位工程施组交底 ☐施工方案交底☐专项施工方案交底☒施工作业交底交底部位******区接受交底范围项目部质量、工程、试验人员;分包技术负责人、施工班组人员 交底摘要:套管预留技术交底交底内容:交底人接受交底人数交底时间年 月 日接受交底人员注:1 本表由施工单位填写。

B.如特殊部位成品预留洞模具不能使用时,采用焊接钢管加工成的手提套筒,高度根据现场需要加工。

楼板预留洞钢制手提式套管制作示意图同时用木胶合板加工成与套管相配套的盖板,一个方向尺寸与套管管径相等,另一个方向尺寸较套管直径大50mm 。

另外还需用木块加工成楔型垫块若干,留作加固盖板用。

(3)楼板预留洞的施工:首先将预留洞模具外表面涂刷脱模剂,再将预留洞模具按平面定位尺寸用木螺钉(或钉子)固定在顶板模板上,放置预留洞模具不能烧断板筋,避免影响结构,应将顶板筋扳弯曲绕过套筒。

预留洞模具固定结实后,用盖板盖住。

浇筑混凝土时必须有专人看守,避免套管移位,待混凝土强度可以上人时,及时将套管取下。

套管安装技术交底

套管安装技术交底

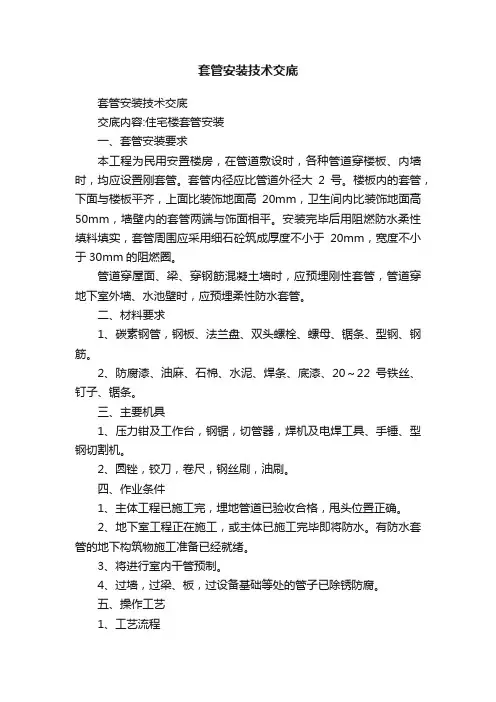

套管安装技术交底套管安装技术交底交底内容:住宅楼套管安装一、套管安装要求本工程为民用安置楼房,在管道敷设时,各种管道穿楼板、内墙时,均应设置刚套管。

套管内径应比管道外径大2号。

楼板内的套管,下面与楼板平齐,上面比装饰地面高20mm,卫生间内比装饰地面高50mm,墙壁内的套管两端与饰面相平。

安装完毕后用阻燃防水柔性填料填实,套管周围应采用细石砼筑成厚度不小于20mm,宽度不小于30mm的阻燃圈。

管道穿屋面、梁、穿钢筋混凝土墙时,应预埋刚性套管,管道穿地下室外墙、水池壁时,应预埋柔性防水套管。

二、材料要求1、碳素钢管,钢板、法兰盘、双头螺栓、螺母、锯条、型钢、钢筋。

2、防腐漆、油麻、石棉、水泥、焊条、底漆、20~22号铁丝、钉子、锯条。

三、主要机具1、压力钳及工作台,钢锯,切管器,焊机及电焊工具、手锤、型钢切割机。

2、圆锉,铰刀,卷尺,钢丝刷,油刷。

四、作业条件1、主体工程已施工完,埋地管道已验收合格,甩头位置正确。

2、地下室工程正在施工,或主体已施工完毕即将防水。

有防水套管的地下构筑物施工准备已经就绪。

3、将进行室内干管预制。

4、过墙,过梁、板,过设备基础等处的管子已除锈防腐。

五、操作工艺1、工艺流程2、设置套管的位置:输送介质温度为40~100℃的管道(供暖、热水、冷凝水、低压蒸汽)穿过楼板、梁、墙体、基础处,均应设置套管,套管应采用钢套管,其穿墙支管采用钢套管。

给水管道、煤气管道和介质温度低于40℃的其他立管,穿过卫生间、厨房、浴池等房间楼板处,必须采用钢套管3、管道穿过间墙、隔墙和楼板处的套管为普通套管,采用钢套管。

管道穿过地下室或地下构筑物外墙时,套管采用刚性防水套管(管道穿带窗井外墙时,窗井墙做刚性排水套管,外墙做钢套管)。

管道穿消防水池时,套管采用柔性防水套管。

4、普通套管制作1)套管管径比穿墙板的干管、立管管径大1~2号,一般套管内经不得超过管外径6mm。

2)过墙套管长度=墙厚+墙两面抹灰厚度。

防水套管技术交底记录

防水套管技术交底记录
3.铁板切割采用气割时,切割要整齐,防水翼环做法按标准图集施工,内环与管外径间隙要均匀,便于焊接。
4.翼环与管道焊接,要两面满焊,并且不得有加பைடு நூலகம்砂眼,不得有咬口等现象。
5.防水套管安装前,按图纸位置确定套管的坐标、标高,画出套管的位置,与土建配合,管径小于钢筋间隙的套管尽量不要切断钢筋,管径大的套管必须切断钢筋的经土建同意后按图纸正确位置将套管焊在钢筋上,焊接点要在土建同意施焊的钢筋上焊接,焊接要牢固,套管两端与墙平齐,焊接完后通知钢筋工把周围切断的钢筋进行加固。

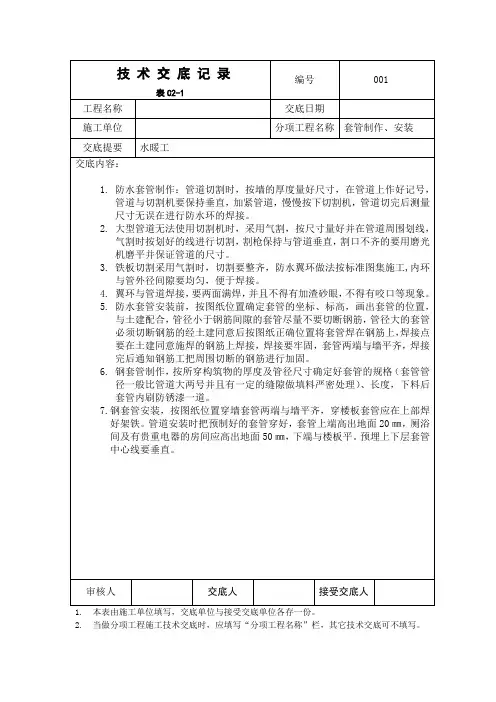

技术交底记录
表C2-1
编号
001
工程名称
交底日期
施工单位
分项工程名称
套管制作、安装
交底提要
水暖工
交底内容:
1.防水套管制作:管道切割时,按墙的厚度量好尺寸,在管道上作好记号,管道与切割机要保持垂直,加紧管道,慢慢按下切割机,管道切完后测量尺寸无误在进行防水环的焊接。
2.大型管道无法使用切割机时,采用气割,按尺寸量好并在管道周围划线,气割时按划好的线进行切割,割枪保持与管道垂直,割口不齐的要用磨光机磨平并保证管道的尺寸。
审核人
交底人
接受交底人
1.本表由施工单位填写,交底单位与接受交底单位各存一份。
2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其它技术交底可不填写。
3.
6.钢套管制作,按所穿构筑物的厚度及管径尺寸确定好套管的规格(套管管径一般比管道大两号并且有一定的缝隙做填料严密处理)、长度,下料后套管内刷防锈漆一道。
7.钢套管安装,按图纸位置穿墙套管两端与墙平齐,穿楼板套管应在上部焊好架铁。管道安装时把预制好的套管穿好,套管上端高出地面20㎜,厕浴间及有贵重电器的房间应高出地面50㎜,下端与楼板平。预埋上下层套管中心线要垂直。

套管制安及预埋技术交底

套管制安及预埋技术交底

套管制安及预埋技术交底
1、严格按设计施工图纸、会审纪要及工程变更联系单要求,并符合施工规范或标准图集要求进行施工。

2、套管制作时应按土建结构墙或楼板厚度尺寸下料。

(如穿楼板,应高出楼板净地面20mm,卫生间或厨房应高出50mm)o
3、防水套管制安翼环钢板厚度不应小于6~10mm,钢套管与翼环(单边)不应小于50~60mm,并必须双面满焊,焊缝饱满均匀,焊渣打掉。

4、柔性套管制安相似防水套管,外墙边增配法兰焊接,并且套管内壁与挡圈电焊固定。

安装详见JS1O-2图集。

5、套管制作完其内壁和外露碎墙面部份必须涂上二道防锈漆,严禁套管外壁刷漆。

6、套管预埋位置准确,周边用钢筋点焊固定。

不随意割断钢筋,必要时应请示土建同意后施工,由土建作好加强措施,同时做好套管内封堵措施,防止碎砂浆进入。

7、屋面套管必须做好接地处理,与屋面防雷接地网可靠焊接。

本分项工程质量目标:主控项目有关强制性条文必须符合规范要求,一般项目合格率100%。

被交底人签名
交底人签名。

柔性防水套管安装技术交底

柔性防水套管安装技术交底

柔性防水套管安装技术交底
简介
本文档旨在向工作人员详细介绍柔性防水套管的安装技术要点和步骤,以确保安装过程顺利进行并达到预期的防水效果。

安装要点
1.准备工作:确保工作区域干燥、清洁,并准备好所需材料(柔性防水套管、胶水、切割工具)。

2.测量尺寸:根据实际需要,准确测量柔性防水套管的长度。

3.切割:使用合适的切割工具将柔性防水套管根据测量尺寸进行切割。

4.清洁表面:在安装点附近,要清洁和打磨表面,以确保柔性防水套管能够紧密贴合并提供有效的防水效果。

5.胶水应用:在柔性防水套管的一侧均匀涂抹胶水。

6.安装:将涂有胶水的柔性防水套管贴合在准备好的表面上,并逐渐将其完全贴合,确保没有空隙和泄漏。

7.压实:使用适当的工具(如木槌)轻轻压实柔性防水套管,以确保其牢固粘合并达到所需的防水效果。

安全提示
在安装过程中,务必佩戴适当的防护手套和眼镜,以防止意外伤害。

注意将胶水和其他有害物质远离火源和易燃物。

在开始安装之前,确保理解并遵守相关的安全操作规程。

结论
本文档提供了柔性防水套管安装的技术要点和步骤,工作人员在进行安装时可以按照这些指导进行操作,以确保安装过程的准确性和安全性,并达到预期的防水效果。

在任何安全或操作不确定的情况下,请寻求相关专业人员的指导和支持。

套管预埋技术交底

套管预埋技术交底

施工单位中国核工业华兴建设有限公司建设单位西安新城苏宁云商商贸有限公司
分部分项名称套管预埋交底部位±0.000以下三层作业班组水工班交底人交底日期
6.1风管预埋管做法见国标图集07FD02-48页。

6.2风管预埋管首先需除锈,并在内壁刷红丹防锈漆两道,随土建施工时一起浇捣在墙内。

6.3风管预埋管直径与所连接的风管、密闭阀门、超压自动排气活门的接管直径相一致。

6.4风管预埋管时先焊好密闭肋,管道与密闭肋的链接均采用满焊,保证密封。

6.5密闭肋材质为3mm厚的钢板,与预埋管双面焊接,同时与结构钢筋焊牢。

6.6预埋管长度L同墙厚,密闭肋高度50mm。

五、施工图纸解说:
所有管道出外墙均采用柔性防水套管,穿消防水池采用柔性防水套管,穿人防区采用带密闭肋刚性防水套管,普通穿墙管道采用刚性防水套管。

具体见附表。

六、质量要求:
1、刚性套管套管口内边要倒角,清除焊渣和毛刺边。

2、刚性防水套管和柔性防水套管焊接时,焊口平直度、焊缝加强面应符合施工规范规定。

焊口表项目负责人施工员质检员
安全员
接受人。

柔性防水套管施工方案

柔性防水套管施工方案

柔性防水套管施工方案引言柔性防水套管是一种用于保护管线免受水、湿气和化学物质侵蚀的管道覆盖材料。

它具有良好的柔韧性和耐用性,适用于各种不同类型的管道施工。

本文将介绍柔性防水套管的施工方案,包括材料准备、安装步骤和质量控制。

材料准备在进行柔性防水套管施工之前,需要准备以下材料:1.柔性防水套管:根据实际需要选择适当尺寸和长度的柔性防水套管。

2.清洁剂:用于清洁管道表面以确保良好的粘结效果。

3.压敏胶带:通常用于固定柔性防水套管和保护接头处。

4.施工工具:包括铅笔、刀具、剪刀、刷子等。

安装步骤以下是柔性防水套管的施工步骤:步骤一:准备工作1.清洁管道表面:使用清洁剂彻底清洁管道表面,去除污垢、油脂和灰尘等杂质。

2.测量和标记:根据实际需要,使用铅笔在管道上进行标记,确定柔性防水套管的长度和位置。

步骤二:安装柔性防水套管1.切割柔性防水套管:根据预先测量的长度,使用刀具或剪刀将柔性防水套管切割为适当的尺寸。

2.将柔性防水套管套在管道上:将切割好的柔性防水套管套在清洁过的管道上,确保套管完全覆盖管道,并且两端有一定的重叠部分。

3.固定柔性防水套管:使用压敏胶带将柔性防水套管两端固定在管道上,确保套管不会滑动或松动。

步骤三:接头处理1.清洁接头:使用清洁剂彻底清洁接头处的管道表面,去除杂质和污垢,确保良好的粘结效果。

2.封闭接头:在接头处使用压敏胶带或其他密封材料填充缝隙,确保接头处密封。

步骤四:细节处理1.检查和修复:检查柔性防水套管的安装情况,确保套管覆盖完整并且没有损坏。

修复任何发现的问题,如松动的套管或开裂的接头。

2.清理施工现场:清理施工现场,确保清除所有的废料和杂物。

质量控制为了确保柔性防水套管施工质量,可以采取以下措施:1.定期检查:定期检查柔性防水套管的安装情况,包括套管的完整性和接头的密封性。

2.质量测试:使用合适的测试方法,测试柔性防水套管的防水性能和耐化学物质侵蚀性能。

3.文件记录:保留相关的文件记录,包括施工计划、材料证明和施工报告等。

给排水工程防水套管安装分项工程质量技术交底

给排水工程防水套管安装分项工程质量技术交底
DN
50
80
100
150
200
250
300
D
114×4
140×4.5
159×4.5
203×6
273×7
325×8
377×9
3、在焊接防水套管时,焊缝应饱满,不得有裂纹和砂眼,不得焊穿套管。
4、翼环及钢套管加工完成后,在其外壁均匀刷底漆一遍。
5、防水套管应一次性浇筑于墙内,浇混凝土前应校对套管的规格与设计是否相符。
6、钢套管与穿过管的空隙先用油麻填充在中段,再用石棉水泥填充套管两端。所有填料应紧密捣实。
交底人签名
接受交底人签名
注:1、本表适用于技术、安全、质量等交底,主要交底内容栏体现具体的交底内容。
2、本表由交底人填写。3、源自表设计被交底单位各留存一份。防水套管安装质量技术交底记录
施工单位: 编号:001
项目名称
交底日期
分部工程
给水排水及采暖工程
专业技术负责人
交底级别
公司级项目部级工地级
交底内容:
1、按设计要求设置防水套管,安装套管的位置、高度应准确,套管不能歪斜和偏位,套 管口切割应平齐,不得有毛刺。
2、防水套管的管径(D)和所穿过管道直径(DN)按下表规格:

机电技术交底-防水套管安装施工

机电技术交底-防水套管安装施工
3、预留柔性防水套管时,带有胶圈的一侧及带有止水翼环的一侧朝向应根据两侧建构筑物的重要性决定。本工程施工部位是地下室车库(室外)与室内住宅的穿墙套管,相对于地下室车库,住宅内部更加不能有水进入,故带有止水翼环一层应预留在住宅方向,带有胶圈一侧应预留在地下室车库方向。
4、三、注意事项
5、1、入施工现场必须戴好安全帽,严禁吸烟,高空作业必须系好安全带。
柔性防水套管在墙壁预留预埋孔时,需大于柔性防水套管外径的五分之一,避免安装时不会因预埋孔过小无法安装。混凝土浇筑时应提前取下法兰压盘及橡胶密封圈,以免浇铸时压力太大造成压盖与密封圈断裂。柔性防水套管周围应做好防护措施,不得让混凝土堵到螺栓孔。在安装完毕后,因混凝土短时间达不到理想凝固状态,故防止重力套管下坠,两边应设置横向拉力装置。
技术负责人
交底人
接受交底人:
年月日
注:本表由施工单位填写,交底单位与接受交底单位各存一份。防水套管来自装施工技术交底工程名称
XXX项目
施工单位
XXX建筑有限公司
交底部位
XX号楼
分项工程名称
预留预埋
一、一、交底依据
02S404防水套管标准图集
2、二、交底内容
刚性防水套管结构是钢管外加翼环,用于一般管道穿墙,利于墙体的防水,便于后期管道的施工。套管穿墙处如遇非混凝土墙壁时,应改用混凝土墙壁,其浇注范围应比翼缘直径大200,而且必须将套管一次浇筑固定于墙内,套管内的填料应紧密捣实。
2、施工人员严禁酒后作业、疲劳作业、带病作业。
3、进入施工现场就必须遵守施工现场安全规章制度,不违章指挥,不违章作业。不伤害自己、不伤害他人、不被他人伤害。
4、运行、检查、 检修电器设备,必须严格执行和遵守电业安全工作规程,严格执行安全操作规程和制度。

套管安装技术交底

套管安装技术交底
(8)刚性接口填实后,管道不得碰撞和扭转。
(9)管道穿屋面宜预留刚性防水套管,套管应高出屋面做法300mm及以上。
3.一般钢套管安装
(1)管道穿过墙壁和楼板,应设置金属或塑料套管。
(2)安装在楼板内的套管,其顶部应高出装饰地面20mm;安装在卫生间及厨房内的套管,其顶部应高出装饰地面50mm,底部应与楼板底面相平。
(2)油麻应采用纤维较长、无皮质、清洁、富有韧性的油麻。
(3)水泥应采用复合GB/T175标准,不低于425号的硅酸盐水泥。
(4)刚性接口填料应符合合计规定,设计无规定时,宜符下列规定:
1)油麻辫约占承口总深度的1/3。
2)石棉水泥约占承口深度的2/3,表面平整一致,凹入端面2mm。
3)油麻辫直径为1.5倍接口环向间隙;环向搭接宜为50~100mm填打密实。
(3)应在靠近构筑物墙体处设置必要的管道支架或支墩,以保证穿墙管安装时环向间隙均匀,套管法兰和法兰压盖轴线同心,及橡胶圈的密封性能和使用寿命。
(4)螺栓紧固件等应设置在易于人工操作的一侧,螺栓应均匀对称地紧固。
2.刚性防水套管安装
(1)石棉应采用复合GB/T8071-2001标准的4级以上机选温石棉。
4、防护密闭套管安装
(1)按本工程施工图纸设计要求:穿越人防围护结构的给水引入管、排水出户管、通气管、供油管的防护密闭措施应符合下列要求:
1)符合以下条件之一的管道,在其穿墙(穿板)处应设置刚性防水套管:
a.管径不大于DN150mm的管道穿过防空地下室的顶板、外墙、密闭隔墙及防护单元之间的防护密闭隔墙时;
(5)石棉水泥应在填打前拌和,石棉水泥的重量配合比应为石棉30%,水泥70%,水灰比宜小于或等于0.20;拌好的石棉水泥应在初凝前用完;填打后的接口应及时潮湿养护。

005屋面防水套管制作安装技术交底2

005屋面防水套管制作安装技术交底2

1.本表由施工单位填写,交底单位与接受交底单位各存一份。

1.本表由施工单位填写,交底单位与接受交底单位各存一份。

表C2-1
工程名称天津市北辰区北仓镇示范小城镇农民
安置用房项目
交底日期2014-9-23
施工单位经典建设有限公司分项工程名称屋面防水套管安装
交底提要施工准备、质量要求、工艺流程、操作工艺、应注意的质量问题、成品保护要求。

交底内容(续):
4.3翼环内圈与套管外壁间的焊缝应符合相关要求,且双面施焊。

4.4翼环的任一面应和套管的纵向垂直。

5、挡圈焊接,翼环制作:(见下图)
屋面套管安装示意图翼环的制作示意图
5.1当穿过套管的管为钢管时,挡圈应焊在钢管上,具体位置见上图;当穿过套管的管为铸铁管时,挡圈应焊在套管内壁上,挡圈位置应在套管长度的1/3处,内2外1;
5.2挡圈为圆钢,其规格应根据套管的内径的大小而确定,当D2≥125时,挡圈应为¢12圆钢,
审核人:交底人:接受交底人:
2.当做分项工程技术交底时,应填写“分项工程名称”栏,其它技术交底可不填写。

预留刚性柔性防水套管技术交底

预留刚性柔性防水套管技术交底

技术交底记录
⑵、穿梁套管不宜断粱筋,如果需要断筋需提前跟土建沟通做好加固。

⑶、预留孔洞应和墙面及板面相垂直,孔洞中心线和管道设计中心线基本重合。

⑷、半个法兰片、螺栓、胶皮垫圈先拆卸入库,等到混凝土拆模后安装。

⑸、套管内要用大块塑料泡沫等填充物进行封堵,两端粘多层胶带,确保封堵密实。

尤其柔性防水套管的螺栓孔,需粘严,为了方便将来安装法兰片,采用肥皂堵螺栓孔,然后用胶带粘死。

⑹、套管定位:先在管道图上查出套管的标高、坐标;根据施工现场结构轴线、结构标高进行现场定位。

安装完成后,套管裸露在墙外的部分也必须及时作防腐处理。

⑺、柔性防水套管安装应该注意方向,法兰盘所在方向为水池外侧,见图。

2、刚性防水套管
⑴、施工班组应熟悉图纸,熟悉所有预留孔洞、预埋套管的位置、规格,以确保准确无误地预留预埋。

⑵、根据图纸设计要求,管道穿地下车库外墙,均为刚性防水套管。

⑶、金属表面涂覆前应进行除锈。

⑷、如无特殊设计要求,应在防水套管与介质或大气接触的表面涂覆防锈底漆、面漆各两道。

⑸、管道穿地下室外墙防水套管安装
根据设计和规范要求制作套管,防水翼环的焊接应按标准图集严格要求焊缝的质量。

预埋时应作好定位处理,在土建封模板前,应对套管位置进行复核,若有偏移应及时调整,并重新定位,以保证预留准确。

⑹、管道穿墙和穿楼板套管安装。

套管技术交底

套管技术交底
7、室内穿剪力墙管道采用U-PVC管进行预留。
四、预留洞据墙面距离:
1、坐便器排水距墙
2、洗手盆排水距墙
3、洗菜盆排水距墙
4、顶板支模完成后弟一层钢筋帮扎前,用油漆在预留出做好标记便于安装。
5、摸具固定应牢固,在浇筑过程中应设专人看护。
五、质量要求:
1、防水套管标高偏差不超过±15mm,坐标偏差不超过15mm.
2、排水立管距墙间距见下表,偏差不超过±15mm。
管径DE 50 78 110 160
尺寸(mm)60 80 90 120
3、焊缝要求均匀饱满不允许有气泡、夹渣咬肉等现象。
六、安全注意事项:
1、焊工必须持证上岗,施焊前必须开动或证明,配备灭火器,设专人看管。
2、作业完成后检查施工现场有无明火,清理现场后可离开。
技术负责人交底人接交底人
1、污水、雨水、压力排水标高为底标高,其他管道标高为套管中心标高。
2、污水、雨水、压力排水管道出户管刚性套管标高。
3、柔性防水套管与水池内平,除外墙面30mm。
4、安装前根据土建控制线放线,在预留套管出做好标记,以便套管定位和复核套管标高。
5、套管固定牢固,焊渣清理干净。
6、套管安装完成后再次复核标高,核对无误后报验。
2、采用成品套管,刚性防水套管现场加工。
二、刚性套管加工:
1、穿越外墙的刚性防水套管长度小于墙体5mm,穿越水池的刚性防水套管长度小于墙体3mm。
2、刚性防水套管翼环宽度参照《防水套管02S404》见附页。
3、穿越管管径小等于DN150时、套管管径比穿越管大两各型号。4、套管内壁刷源自锈漆两道。三、套管的安装预留:
C1-3技术交底
工程名称
尚峰汇大厦
交底部位

柔性防护安全技术交底模板

柔性防护安全技术交底模板

一、交底目的为确保施工现场人员生命财产安全,提高施工质量,特制定本柔性防护安全技术交底。

本交底适用于施工现场所有涉及柔性防护工程的施工人员。

二、交底内容1. 工程概况- 工程名称:_________________- 施工单位:_________________- 建设单位:_________________- 施工地点:_________________- 施工期限:_________________2. 柔性防护材料及设备- 材料名称:_________________- 材料规格:_________________- 设备名称:_________________- 设备型号:_________________3. 安全技术措施1. 人员培训- 施工人员必须经过专业培训,掌握柔性防护施工技术及安全操作规程。

- 定期进行安全教育培训,提高安全意识。

2. 施工准备- 施工前应检查施工场地,确保场地平整、坚实。

- 检查施工材料及设备,确保质量合格、性能稳定。

3. 施工操作- 施工人员必须佩戴安全帽、手套等防护用品。

- 高处作业人员必须系好安全带,并做到高挂低用。

- 施工过程中,严格遵守操作规程,严禁违规操作。

4. 施工监护- 施工现场设专人负责监护,确保施工安全。

- 定期对施工现场进行巡查,及时发现并消除安全隐患。

5. 事故处理- 发生事故时,立即启动应急预案,迅速采取措施,确保人员安全。

- 对事故原因进行调查分析,制定整改措施,防止类似事故再次发生。

4. 注意事项1. 柔性防护材料及设备应妥善保管,避免受潮、受污染。

2. 施工过程中,严禁酒后作业、疲劳作业。

3. 施工现场严禁吸烟、动火作业。

4. 施工结束后,及时清理施工现场,保持环境整洁。

三、交底要求1. 施工单位应将本交底内容告知所有施工人员,确保施工人员了解并掌握安全操作规程。

2. 施工人员应认真学习本交底内容,严格遵守安全操作规程。

3. 施工现场设专人负责监督,确保安全措施落实到位。

套管预埋技术交底(图文)

套管预埋技术交底(图文)

技术篇
2.2.2 控制要点
2.2.2.1 对于穿墙、穿楼板部位的预留孔、预埋套管应依据建筑轴线确定坐标位置,对 上下同一坐标位置的预留孔、预埋套管中心线偏差要求不大于8mm。
2.2.2.2 安装在楼板内的套管,其顶部应高出装饰面20mm、安装在卫生间及厨房内 的套管,其顶部应高出装饰面50mm、安装在屋面板上的套管,其顶部高出尺寸应为保温 层厚度再加50mm,要求套管底部与楼板底面相平,穿过楼板的套管与管道之间缝隙应采 用阻燃密实材料和防水油膏填实。
套管预埋技术交底 (图文)
技术篇
二•
套管预埋
1 2 3
防水套管制作 套管安装工艺流程 卫生间止水节预埋介绍
技术篇 刚性防水套管
柔性性防水套管
ห้องสมุดไป่ตู้
技术篇
二•
套管预埋
1 2 3
防水套管制作 套管安装工艺流程 卫生间止水节预埋介绍
技术篇
2.2.1 安装工艺
2.2.1.1 墙上套管在土建完成钢筋施工且模板安装之前进行,楼板上围土建模板 和钢筋均施工完毕混凝土浇注之前进行。
2.2.1.2 套管安装前应核对制作好的防水套管型号无误,测量出套管坐标、标高 并做好标记,墙上安装时在套管中心点上做出十字坐标线,纵线控制坐标,横线控 制标高,标高线必须从现场固定标高点引来,不得就近引用土建结构柱上不经复核 的标高控制线,并且现场所有部位的标高控制线均应以同一处固定标高控制点作为 参考进行复核,以确保标高无误;坐标线应选用不同的两根轴线对同一坐标进行复 核,以确保坐标无误。楼板安装时同样需画十字坐标控制线,并用中心点两侧参考 线对坐标点进行复核以确保坐标正确无误。
2.2.2.3 安装在墙壁内的套管其两端应与装饰面齐平,穿墙套管与穿墙管道之间的缝隙 宜用阻燃密实材料填实,且端面应光滑。

柔性防护安全技术交底模板

柔性防护安全技术交底模板

一、交底目的为确保施工过程中施工人员的人身安全和工程质量,特制定本安全技术交底,对施工人员进行柔性防护技术的安全教育和指导。

二、交底内容1. 柔性防护技术概述柔性防护技术是一种新型边坡防护技术,主要由钢丝绳网、支撑绳、锚杆等组成。

其主要功能是防止山体滑坡、崩塌等自然灾害,确保道路、建筑物的安全。

2. 施工前的准备工作(1)施工人员应熟悉施工图纸,了解工程概况及施工工艺。

(2)施工前,对施工人员进行安全教育和培训,确保施工人员掌握相关安全技术。

(3)检查施工设备、材料是否符合要求,确保施工质量。

3. 施工过程中的安全措施(1)施工人员必须佩戴安全帽、安全带等个人防护用品。

(2)施工现场应设置警示标志,禁止无关人员进入。

(3)施工人员应遵守操作规程,严格按照设计要求进行施工。

(4)施工过程中,注意观察边坡变化,发现异常情况立即停止施工,并报告现场负责人。

(5)施工过程中,严禁酒后作业、疲劳作业。

4. 柔性防护施工要点(1)锚杆施工:锚杆施工前,应对锚杆进行检验,确保锚杆质量。

施工过程中,严格按照设计要求进行锚杆打入、锚固。

(2)钢丝绳网施工:钢丝绳网施工前,应对钢丝绳网进行检验,确保钢丝绳网质量。

施工过程中,注意钢丝绳网的搭接、固定,确保钢丝绳网与锚杆连接牢固。

(3)支撑绳施工:支撑绳施工前,应对支撑绳进行检验,确保支撑绳质量。

施工过程中,注意支撑绳的固定,确保支撑绳与锚杆连接牢固。

5. 施工结束后的工作(1)施工结束后,对施工现场进行全面清理,确保施工区域整洁。

(2)对施工设备、材料进行整理,做好回收工作。

(3)对施工人员进行总结,总结施工过程中的经验和教训。

三、注意事项1. 施工过程中,如遇恶劣天气,应立即停止施工,确保施工人员安全。

2. 施工过程中,如发现施工质量不符合要求,应立即停止施工,进行整改。

3. 施工过程中,如发生安全事故,应立即停止施工,报告相关部门,并采取有效措施进行处理。

4. 施工结束后,对施工区域进行监测,确保施工效果。

套管预埋安装技术交底

套管预埋安装技术交底

技术交底书—防水套管、刚性套管、风管预留洞、地漏套管表格编号1310项目名称中铁一局平潭地下综合管廊干线工程(一期)PPP 项目经理部共7页交底编号工程名称平潭综合实验区地下综合管廊干线工程(一期)PPP项目设计文件图号施工部位平潭地下综合管廊一、二、三、四分部交底日期交底内容:1、主要材料B型柔性防水套管、A型柔性防水套管、刚性防水套管、PVC地漏套管套管的规格应符合设计要求,管壁薄厚均匀,内外光滑整洁,不得有砂眼、裂纹、毛刺和疙瘩。

管材等应有出厂合格证。

2、主要机具2.1 机械:切割机、电焊机、磨光机等。

2.2 工具:手锯、手锤、钉子、电焊手套等。

2.3 其它:水平尺、线坠、钢卷尺、扎丝、鱼线等。

3、作业条件3.1 穿管廊顶板、中墙、侧墙和廊道内防火墙处预埋安装防水套管,以及中墙上预埋刚性套管用以设置安装清洗水管。

3.2 套管规格符合设计图纸穿管尺寸,长度与墙体厚度一直。

3.3 套管的安装与其预埋位置的钢筋绑扎同步进行,安装完毕后并与钢筋固定牢固,且前后尺寸满足模板安装要求。

3.4 套管的位置、标高必须符合设计图纸要求。

4、施工工艺4.1 工艺流程:安装准备→现场测量、定位→现场包封、固定安装4.2 安装准备认真熟悉图纸,根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。

查看给排水施工平面图纸、水工结构图纸和工艺图纸,核对各种管道的规格型号、安装标高、穿墙处位置里程和位置尺寸、确定穿墙位置需预埋的套管规格尺寸。

4.3套管安装:(1) B型柔性防水套管、A型柔性防水套管、刚性防水套管、PVC地漏套管:根据所穿构筑物的厚度及管径尺寸确定套管的规格、长度。

安装在顶板上的套管上端应高出建筑完成面20mm,下端与楼板面平,安装在墙壁内的套管其两端与饰面相平。

穿墙套管与管道之间缝隙宜用阻燃密实材料填实,且端面应光滑。

(2)预埋套管不得与结构主筋直接焊在一起,应用附加钢筋固定后焊接或绑扎牢固。

在预留过程中,以钢筋上的结构标高线为准,根据结构标高线与建筑标高线的关系,按照图纸规定的建筑标高预留预埋。
