限位开关工作原理限位开关是一种常用的电气控制元件,它在机械设备和自动化系统中起着非常重要的作用。

它的工作原理是通过机械触点或电子传感器来检测物体的位置,从而控制设备的运行状态。

本文将从限位开关的工作原理入手,详细介绍其工作原理和应用。

1. 限位开关的基本原理。

限位开关的基本原理是利用物体的位置来控制设备的运行状态。

它通常由一个开关和一个触发装置组成。

当物体接触到限位开关的触发装置时,开关会打开或关闭,从而触发设备的相应动作。

限位开关可以根据其触发装置的不同分为机械式限位开关和电子式限位开关。

机械式限位开关通常采用机械触点来实现物体位置的检测。

当物体接触到机械触点时,触点会闭合或断开,从而触发设备的运行状态。

电子式限位开关则采用电子传感器来实现物体位置的检测。

它通过光电、电容、电感等原理来检测物体的位置,具有灵敏度高、寿命长等优点。

2. 限位开关的工作原理。

限位开关的工作原理可以用一个简单的实例来说明。

假设有一个自动门,我们需要通过限位开关来控制门的开关状态。

当门关闭时,门上方安装了一个限位开关,当有人靠近门时,身体会触发限位开关,限位开关会感应到物体的位置,从而打开门。

当人离开门后,限位开关再次感应到物体的位置,门会自动关闭。

这个例子就展示了限位开关通过检测物体的位置来控制设备的运行状态的基本原理。

3. 限位开关的应用。

限位开关在工业自动化领域有着广泛的应用。

它可以用于控制机械设备的起停、位置检测、物料输送等。

在自动化生产线上,限位开关可以用于检测产品的位置,从而实现自动分拣和装配。

在机械加工设备上,限位开关可以用于控制工件的加工位置和加工深度。

在输送设备上,限位开关可以用于控制物料的输送方向和速度。

除了工业领域,限位开关还广泛应用于家用电器、汽车电子、航空航天等领域。

在家用电器中,限位开关可以用于控制家电设备的开关状态,比如洗衣机的盖子开关、微波炉的门离开开关等。

在汽车电子中,限位开关可以用于控制汽车门窗的开关状态,汽车座椅的调节位置等。

开关电源原理与应用

开关电源原理与应用

开关电源原理与应用
开关电源是一种将交流电源转换为直流电源的电子设备。

它使用高频开关器件(如晶体管、MOSFET或IGBT)对输入电源
进行快速开关,将交流电转换为脉冲电流。

然后,通过变压器和整流电路进行滤波和调整,得到稳定的直流电源输出。

开关电源具有高效率、稳定性好、体积小等优点,因此广泛应用于电子设备和通信系统中。

下面是一些常见的开关电源应用:
1. 电子设备:开关电源广泛应用于计算机、电视、手机、音响等家电产品中。

由于开关电源体积小巧,可以方便地嵌入各种电子设备中,因此成为了电子设备的主要电源选择。

2. 通信系统:移动通信基站、无线路由器等通信设备需要稳定的电源供应。

开关电源具有高转换效率和稳定的输出特性,可以保证通信设备在工作过程中获得稳定可靠的电源供应。

3. 工业应用:在工业控制系统、机器人等工业设备中,开关电源可以提供高效率、稳定的电源供应,确保工业设备的正常运行。

4. 汽车电子:现代汽车中的许多电子设备,如导航系统、音响系统等,都需要可靠的电源供应。

开关电源可以通过车载电池提供稳定的直流电源,满足汽车电子设备的工作需求。

总之,开关电源利用高频开关器件将交流电源转换为直流电源,具有高效率、稳定性好等优点,在各种电子设备和通信系统中
得到广泛应用。

它是现代电子技术发展中不可或缺的重要组成部分。

简述行程开关的原理及应用

简述行程开关的原理及应用

简述行程开关的原理及应用引言行程开关是一种常见的电气开关设备,广泛应用于工业自动化系统中。

本文将简述行程开关的原理和应用。

行程开关的原理行程开关通过感应和控制物体的位置来进行开关操作。

其原理基于物体位置的变化,通过机械结构和电气装置实现开关的动作。

行程开关通常由悬臂臂杆和触摸物体组成,当物体触碰到臂杆时,触摸物体受到力的作用,使得开关动作。

行程开关通常包含以下主要组成部分: 1. 悬臂臂杆:悬臂臂杆是行程开关的核心部分,通常由金属材料制成。

当物体触碰到臂杆时,臂杆会发生弯曲或移动,从而触发开关的动作。

2. 触摸物体:触摸物体是行程开关的一个附属装置,通常与悬臂臂杆连接。

当物体接触到触摸物体时,触摸物体会受到力的作用,进而对悬臂臂杆施加力,引发开关的动作。

3. 机械结构:行程开关的机械结构用于传递和放大力的作用,使得行程开关能够感应到物体位置的变化。

机械结构通常包括弹簧、传动杆等元件。

4. 电气装置:行程开关的电气装置用于控制开关的动作和输出的电信号。

电气装置通常包括接点、触发器、电线等元件。

行程开关的应用行程开关广泛应用于各种工业自动化系统中,其主要应用领域包括: 1. 位置检测:由于行程开关能够感应物体位置的变化,因此常被用于位置检测。

例如,在生产线上,行程开关可以用于检测物体的位置和存在与否,实现自动化生产和物料管理。

2. 安全保护:行程开关可以用于安全保护装置的触发。

例如,在机械设备中,行程开关可以作为安全门的触发器,当门打开时,行程开关会感应到,从而切断电源,保护操作者的安全。

3. 运动控制:由于行程开关对物体位置的感应能力,其可用于仪器仪表和机械装置的运动控制。

例如,在自动门系统中,行程开关可以检测门的开关状态,控制门的运动。

4. 自动化系统:行程开关是自动化系统中的重要组成部分,可以与PLC(可编程逻辑控制器)和其他控制器配合使用,实现自动化控制。

例如,在工厂的输送带系统中,行程开关可以用于检测物体的位置和传送方向,并控制输送带的运动。

开关控制原理

开关控制原理

开关控制原理开关控制原理是指通过对电气设备的开关进行控制,实现对电路的通断、接通和分断等操作。

在现代电气系统中,开关控制原理被广泛应用于各种领域,包括工业控制、家庭用电、自动化系统等。

本文将从基本原理、常见类型和应用案例等方面对开关控制原理进行详细介绍。

首先,我们来了解一下开关控制的基本原理。

开关控制的基本原理是通过改变电路的通断状态,来实现对电气设备的控制。

在电路中,开关起着连接和断开电流的作用,通过对开关的操作,可以改变电路的通断状态,从而实现对电气设备的控制。

在实际应用中,开关控制可以通过手动操作、自动控制、远程控制等方式来实现。

其次,我们来介绍一些常见的开关类型。

常见的开关类型包括按钮开关、切换开关、触摸开关、限位开关等。

按钮开关通常用于手动操作,通过按下按钮来实现电路的通断控制;切换开关可以实现多种状态的切换,常用于电气设备的启停控制;触摸开关则通过触摸操作来实现电路的控制,具有灵敏、方便的特点;而限位开关则可以实现对电气设备位置的监测和控制。

除了常见的开关类型,开关控制原理还可以应用于各种场景。

在工业控制中,开关控制被广泛应用于设备的启停控制、位置监测、信号传输等方面;在家庭用电中,开关控制则用于灯光的开关、插座的控制、家电的启停等方面;在自动化系统中,开关控制可以实现对生产线的自动化控制、机械设备的自动化操作等。

总的来说,开关控制原理是电气系统中非常重要的一部分,它通过改变电路的通断状态,实现对电气设备的控制。

在实际应用中,开关控制可以通过各种方式来实现,包括手动操作、自动控制、远程控制等。

通过对开关类型和应用案例的介绍,我们可以更好地理解开关控制原理在电气系统中的重要性和应用价值。

希望本文的介绍能够对大家有所帮助,谢谢阅读。

急停开关的功能原理及应用

急停开关的功能原理及应用

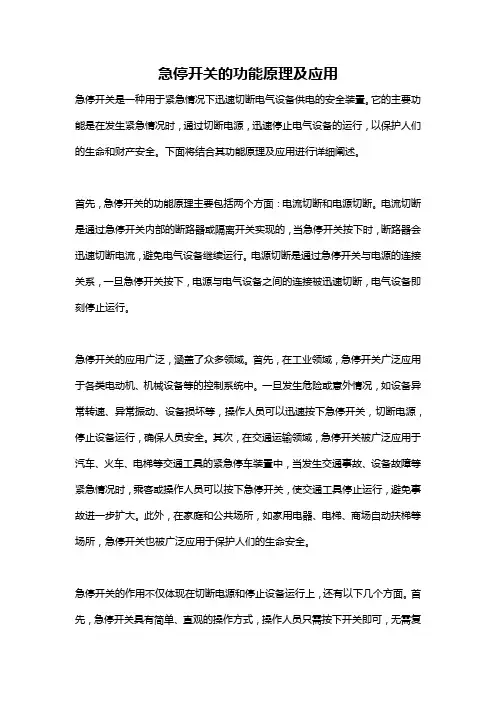

急停开关的功能原理及应用急停开关是一种用于紧急情况下迅速切断电气设备供电的安全装置。

它的主要功能是在发生紧急情况时,通过切断电源,迅速停止电气设备的运行,以保护人们的生命和财产安全。

下面将结合其功能原理及应用进行详细阐述。

首先,急停开关的功能原理主要包括两个方面:电流切断和电源切断。

电流切断是通过急停开关内部的断路器或隔离开关实现的,当急停开关按下时,断路器会迅速切断电流,避免电气设备继续运行。

电源切断是通过急停开关与电源的连接关系,一旦急停开关按下,电源与电气设备之间的连接被迅速切断,电气设备即刻停止运行。

急停开关的应用广泛,涵盖了众多领域。

首先,在工业领域,急停开关广泛应用于各类电动机、机械设备等的控制系统中。

一旦发生危险或意外情况,如设备异常转速、异常振动、设备损坏等,操作人员可以迅速按下急停开关,切断电源,停止设备运行,确保人员安全。

其次,在交通运输领域,急停开关被广泛应用于汽车、火车、电梯等交通工具的紧急停车装置中,当发生交通事故、设备故障等紧急情况时,乘客或操作人员可以按下急停开关,使交通工具停止运行,避免事故进一步扩大。

此外,在家庭和公共场所,如家用电器、电梯、商场自动扶梯等场所,急停开关也被广泛应用于保护人们的生命安全。

急停开关的作用不仅体现在切断电源和停止设备运行上,还有以下几个方面。

首先,急停开关具有简单、直观的操作方式,操作人员只需按下开关即可,无需复杂的操作步骤,可以迅速响应紧急情况,降低人员伤亡和财产损失。

其次,急停开关具有较高的可靠性和稳定性,可以长时间保持正常运行,避免误切断或无法切断电源的情况发生。

再次,急停开关通常具备指示灯或声音提示等功能,当开关按下时,可以通过指示灯的亮灭或声音的响起来提醒人们设备已停止运行。

总之,急停开关作为一种紧急切断电气设备供电的安全装置,其功能原理主要包括电流切断和电源切断。

它被广泛应用于各个领域,包括工业、交通运输、家庭和公共场所等,以保护人们的生命和财产安全。

低压开关类电气介绍

低压开关类电气介绍

低压开关类电气介绍一、低压开关的原理低压开关的原理是基于电磁吸合原理工作的。

在正常情况下,电磁继电器处于断开状态,电源无法通过继电器。

当控制电压施加到继电器的线圈时,线圈中产生的磁场会吸引可移动的铁芯,使其闭合,从而使电路通电并开始工作。

一旦控制电压停止供应,铁芯会脱离线圈,使继电器恢复到断开状态。

低压开关通常由继电器、触点、线圈、铁芯等部件组成。

继电器是控制开关的核心部件,负责感应和传递电信号。

触点用于打开和关闭电路,线圈产生磁场,铁芯则作为电流的导体,传递控制信号。

二、低压开关的类型低压开关主要分为磁力式开关和热力式开关两种类型。

1. 磁力式开关磁力式开关是通过电磁原理工作的开关,它包括电磁继电器、磁力触点开关等。

电磁继电器通常用于控制电路的开关和保护,它具有响应速度快、可靠性高、寿命长等优点。

磁力触点开关主要用于控制电流的通断,常见于家用电器中。

2. 热力式开关热力式开关是通过热力原理工作的开关,它包括热继电器、热继电器开关等。

热继电器主要用于对电路进行保护,当电路过载或短路时,热继电器会自动断开电源,避免发生火灾等危险。

热继电器开关常用于电动机的启动和停止,具有过载保护、短路保护等功能。

三、低压开关的工作原理低压开关的工作原理是基于电磁感应和热力原理的。

当控制电压施加到继电器的线圈时,line 线圈中产生的磁场会吸引可移动的铁芯,使其闭合,从而使电路通电并开始工作。

同理,热继电器也是通过电流通过继电器时产生的热量使继电器动作。

在实际应用中,低压开关可以实现手动控制、远程控制和自动控制等多种功能。

通过电路设计和设置参数,可以根据需要对电路进行开关和保护,确保电路安全稳定地工作。

四、低压开关的应用领域低压开关广泛用于工业、商业和住宅等领域,如工厂、仓库、商场、办公楼、住宅等。

它们常用于控制电气设备的启动、停止和保护,如电动机、灯光、电热器等。

在工业领域,低压开关通常用于控制大型设备和电路,如电动机、输电线路、变压器等。

电路中的开关和开关电路

电路中的开关和开关电路

电路中的开关和开关电路电路中的开关是控制电流流动的元件,它可以将电路连接或断开来实现电器设备的打开或关闭。

开关电路是由开关和其他元件组成的电路网络,通过控制开关的状态,可以控制电路中其他元件的工作状态。

本文将介绍电路中常见的开关类型和开关电路的工作原理。

一、常见的开关类型在电路中,常见的开关类型包括单刀双掷开关、双刀双掷开关、按键开关和旋钮开关等。

1. 单刀双掷开关单刀双掷开关(Single Pole Double Throw, SPDT)具有一个输入焊脚和两个输出焊脚,通过切换开关的状态,可以将输入连接到两个不同的输出之一。

它常用于电路中需要切换两个不同设备的工作状态。

2. 双刀双掷开关双刀双掷开关(Double Pole Double Throw, DPDT)具有两个输入焊脚和两个输出焊脚,可以同时控制两个不同的电路。

它常用于电路中需要同时切换两个设备的工作状态。

3. 按键开关按键开关(Push Button Switch)通过按下或释放按键来打开或关闭电路。

它常用于电路中需要手动控制的场合,如电子设备的电源开关。

4. 旋钮开关旋钮开关(Rotary Switch)通过旋转开关上的旋钮来选择不同的电路连接方式。

它常用于电路中需要选择多个工作状态的场合,如调节电器的亮度或音量。

以上仅为常见的开关类型,根据不同的应用场景,还有更多其他类型的开关可供选择。

二、开关电路的工作原理开关电路是由开关和其他电子元件组成的电路网络,在实际应用中发挥重要的作用。

下面以一个简单的开关电路为例,介绍开关电路的工作原理。

假设有一台灯泡需要通过开关控制其开关状态,灯泡的接法如下图所示:[图示]当开关处于打开状态时,电流从电源进入灯泡,灯泡亮起;当开关处于关闭状态时,电流中断,灯泡熄灭。

开关电路的工作原理是通过开关的通断控制电流的流动。

当开关打开时,电路中形成一条通路,电流可以流通;当开关关闭时,电路中断,电流无法流动。

继电器的原理与应用

继电器的原理与应用

继电器的原理与应用1. 继电器的基本原理继电器是一种电气开关,它的工作原理基于电磁感应和机械传动。

具体而言,继电器由电磁线圈、触点和机械传动部分组成。

•电磁线圈:继电器的电磁线圈是由绕在铁芯上的导线组成。

当电流通过线圈时,产生的磁场可以使得铁芯产生吸引力,从而驱动触点的动作。

•触点:继电器的触点有两种状态,即通断状态。

通常包含一个常闭触点(NC)和一个常开触点(NO)。

当继电器处于非激活状态时,常闭触点闭合,常开触点断开;当继电器处于激活状态时,常闭触点断开,常开触点闭合。

•机械传动部分:机械传动部分负责将电磁线圈的动作转化为触点的动作。

当电磁线圈受到电流激活时,机械传动部分能够拉动触点的动作,从而改变触点的通断状态。

2. 继电器的应用领域继电器由于其良好的电气隔离性和可靠的开关能力,在许多领域得到了广泛的应用。

2.1 自动控制系统继电器在自动控制系统中扮演着重要的角色。

它可以作为控制信号的开关,根据输入信号的变化来控制输出信号的状态。

常见的应用包括: - 照明控制:利用光敏继电器来感知环境光强度,从而自动调节照明设备的亮度; - 温度控制:通过测量温度传感器的信号来控制加热器或冷却器的工作; - 电机控制:继电器可以用来控制电机的启停和运行方向。

2.2 电力系统在电力系统中,继电器起到了很多保护和控制的作用。

它能够监测电力系统中的各种参数,并根据设定的逻辑条件进行相应的控制和保护。

常见的应用包括: - 过载保护:监测电路中的电流,当电流超过额定值时,继电器会发出警报并切断电路; - 地故障保护:监测电路中的接地情况,当发生接地故障时,继电器能够及时切断电路以防止事故发生; - 短路保护:监测电路中的电压和电流波形,当发生短路故障时,继电器以迅速切断电路的方式来保护设备。

2.3 通信系统继电器在通信系统中也有一定的应用。

例如,用于电话线路中的继电器可以将人的声音转换为电流信号,在电话传输过程中进行放大和传输。

行程开关的原理和使用方法

行程开关的原理和使用方法

行程开关的原理和使用方法行程开关是一种用于控制电气设备的开关装置,它可以实现电路的自动开关和定时控制。

在工业生产和日常生活中,行程开关被广泛应用于各种设备和系统中,起到了非常重要的作用。

本文将从行程开关的工作原理、分类、使用方法以及在实际应用中的注意事项等方面进行详细介绍。

一、行程开关的工作原理行程开关的工作原理是基于机械和电气原理的结合,它通过手动或自动的方式改变电路中的接通状态,从而实现对电气设备的控制。

行程开关通常由固定部件和运动部件组成,其中运动部件又包括触发器、摇杆、滑块等。

当运动部件受到外部力量作用时,会改变触发器与电路的连接状态,从而实现电气设备的开关控制。

行程开关利用机械结构的运动来改变电路的连接状态,可以分为两种类型:单刀单掷和双刀双掷。

单刀单掷行程开关在正常情况下只有一个触点,通过运动部件的移动来实现开关控制。

双刀双掷行程开关则有两个触点,可以同时控制两个电路的连接状态。

二、行程开关的分类根据工作原理和用途的不同,行程开关可以分为多种类型。

按照结构形式的不同,行程开关可以被分为旋转式、推杆式、滚珠式、滑块式等。

根据工作特性的不同,行程开关可以被分为微动开关、限位开关、传感开关等。

微动开关是指行程很小的开关,通常用于检测物体的存在与否,或者作为控制信号的传输。

限位开关是指可以控制设备运动范围的开关,通过检测设备的位置来实现对设备的控制。

传感开关则是通过检测外部物体的性质、形状、位置等信息来实现对设备的控制。

三、行程开关的使用方法行程开关的使用方法相对简单,但在实际操作中还是需要注意一些细节问题。

首先,在安装行程开关的时候要注意其位置和角度,确保触发器和电路的连接状态符合要求。

其次,在使用过程中要注意避免外部力量的撞击和振动,防止触发器的位置发生偏移。

另外,要定期检查行程开关的工作状态,确保其正常运行。

行程开关的使用范围非常广泛,可以应用于机械设备、自动化系统、安防系统等领域。

在机械设备中,行程开关可以实现对设备运动范围的控制,保证设备的安全性和稳定性。

复合开关的工作原理介绍

复合开关的工作原理介绍

复合开关的工作原理介绍复合开关是一种常用的电气设备,用于控制电路的开关和保护电路的安全。

它由开关和保护装置组成,具有多种功能,如开关控制、过载保护、短路保护等。

在本文中,将详细介绍复合开关的工作原理以及其在电路中的应用。

一、复合开关的工作原理复合开关的工作原理基于电磁原理和热原理。

当电路中的电流超过设定值时,复合开关会自动断开电路,以保护电路和设备的安全。

以下是复合开关的工作原理的详细解释:1. 电磁原理:复合开关内部包含电磁线圈,当电流通过线圈时,会产生磁场。

当电流超过设定值时,磁场的强度会增加,导致电磁力作用在开关上,使其打开或者断开电路。

2. 热原理:复合开关还包含一个热保护装置,用于检测电路中的温度。

当电路中的温度超过设定值时,热保护装置会自动断开电路,以防止电路过热引起火灾或者其他安全问题。

综上所述,复合开关的工作原理是通过电磁原理和热原理实现的,当电流或者温度超过设定值时,复合开关会自动断开电路,以保护电路和设备的安全。

二、复合开关在电路中的应用复合开关广泛应用于各种电路中,特殊是在低压电路中。

以下是复合开关在电路中的几个常见应用场景:1. 低压断路器:复合开关常用于低压断路器中,用于控制和保护低压电路。

它可以根据电流大小自动断开电路,防止电路过载或者短路。

2. 配电箱:复合开关也常用于配电箱中,用于控制和保护配电系统。

它可以监测电路中的电流和温度,当电流或者温度超过设定值时,自动断开电路,以保护电路和设备的安全。

3. 电动机保护:复合开关还可用于电动机保护装置中,用于监测电动机的电流和温度。

当电动机运行异常时,复合开关会自动断开电路,以防止电动机过载或者烧毁。

4. 照明电路:复合开关还可以应用于照明电路中,用于控制灯具的开关和保护电路的安全。

它可以根据照明电路的需求,自动打开或者断开电路,以节省能源和延长灯具的使用寿命。

综上所述,复合开关在电路中有多种应用场景,包括低压断路器、配电箱、电动机保护和照明电路等。

控制与保护开关

控制与保护开关

控制与保护开关1. 概述控制与保护开关是一种常见的电气设备,主要用于控制电路的开关和保护电路的安全运行。

在电力系统、工业自动化系统和家庭电气系统中都广泛应用。

本文将介绍控制与保护开关的工作原理、分类、应用和未来发展趋势。

2. 工作原理控制与保护开关的工作原理基于电路的开关功能和电路的保护功能。

在控制方面,开关可以控制电源的连接与断开,从而实现电路的启动、停止和切换等功能。

在保护方面,开关可以监测电流、电压和温度等参数,当电路出现异常时,及时切断电源,以保护设备和电路的安全运行。

3. 分类控制与保护开关根据其工作原理和功能的不同,可分为多种类型,包括:- 刀闸开关:主要用于高压电力系统中,能够断开大电流负载和短路电流。

- 断路器:可快速切断故障电流,用于保护电路和设备。

- 开关:用于控制电源的连接与断开,包括手动开关、自动开关和远程开关等。

- 保护继电器:用于监测电路参数,当参数异常时触发断电操作。

- 接触器:用于控制电动机和其他大电流负载设备的启动和停止。

4. 应用控制与保护开关在各种电气系统中都有广泛的应用,包括:- 电力系统:用于变电站、配电室和发电厂等电力设备中的控制和保护。

- 工业自动化系统:用于控制和保护生产线、机器人和工业设备等。

- 家庭电气系统:用于控制照明、插座和家用电器等。

5. 未来发展趋势随着科技的不断进步,控制与保护开关也在不断发展和创新。

未来的发展趋势包括:- 智能化:开关将具备更强的智能化功能,可以通过物联网连接,远程监测和控制电路的状态。

- 可编程性:开关可以灵活编程,实现更精确的控制和保护功能。

- 安全性:开关将更注重安全性,采用更先进的断电和保护技术,确保电路和设备的安全运行。

- 节能环保:开关将更注重节能和环保,通过能源管理和智能控制,减少能源浪费和环境污染。

6. 结论控制与保护开关在电气系统中扮演着重要的角色,它们可以实现电路的控制和保护,确保设备和电路的安全运行。

电气控制的原理与应用

电气控制的原理与应用

电气控制的原理与应用前言电气控制是现代工业中最常见的一种控制方式,它利用电气信号和电磁原理来实现对设备和系统的精确控制。

本文将从电气控制的基本原理开始,介绍电气控制的应用场景和常见的控制原理。

一、电气控制的基本原理1.电气控制的定义:电气控制是利用电气信号和电磁原理控制设备和系统运行的一种方法。

它可以实现对电动机、灯光、传动装置等的启停、调速和方向控制,并能实现复杂的自动化控制功能。

2.电气控制的基本元件:电气控制包括电源、开关、传感器、继电器、接触器、电动机等基本元件。

其中,电源提供电力,开关用于手动或自动控制电路的开关,传感器用于感知环境参数并将其转化为电信号,继电器和接触器用于控制高功率电路,而电动机则是电气控制的执行组件。

3.电气控制的工作原理:电气控制是基于电流和电压的变化来实现。

通过控制电路中的电流和电压,可以控制电流大小、方向和频率,从而实现对电动机等设备的控制。

二、电气控制的应用场景电气控制广泛应用于工业生产、交通运输、建筑等领域。

下面列举几个常见的应用场景:1.工业生产:在工业生产中,电气控制常用于控制生产线上的设备运行。

例如,通过控制开关和继电器,可以实现对自动装配线上的机器人、输送带等设备的启停和调速控制。

2.交通运输:在交通运输中,电气控制被广泛应用于交通信号灯、电梯、扶梯等设备的控制。

例如,通过控制信号灯的电路,可以实现交通信号的红绿灯控制;通过控制电梯的电路,可以实现电梯的上下行和门的开关控制。

3.建筑:在建筑领域,电气控制常用于楼宇自动化系统的控制。

例如,通过控制中央空调的电路,可以实现楼宇温度的自动调节;通过控制照明系统的电路,可以实现灯光的调光和定时控制。

三、常见的电气控制原理1.开关控制原理:开关控制是最基本的电气控制方法之一。

它通过控制开关的闭合和断开状态,来实现设备的启停控制。

在电路中,通常使用继电器或接触器来实现开关的远程控制。

2.变频控制原理:变频控制是一种通过改变电压频率来控制电动机转速的方法。

磁性开关原理

磁性开关原理

磁性开关原理磁性开关是一种电气开关,其工作原理基于磁场的作用。

它广泛应用于各种设备和系统中,如电力系统、电动机、自动控制系统等。

本文将详细介绍磁性开关的原理及其应用。

一、磁性开关的基本原理磁性开关的基本结构由磁芯、线圈和触点组成。

磁芯是由具有良好导磁性能的材料制成,如硅钢片。

线圈是连接电源的一组绝缘导线,通常包绕在磁芯上。

在正常工作状态下,线圈中流过电流,产生磁场。

这个磁场会对磁芯产生作用,使磁芯具有磁性。

当外界磁场作用到磁芯上时,磁芯的磁化程度会发生改变。

磁化程度的变化将导致制动装置运动部分的位置变化,从而控制触点的闭合或断开。

二、磁性开关的工作过程当磁性开关处于闭合状态时,线圈中的电流通过触点流入外部电路,电路是通路的。

这时,如果外部磁场与磁芯产生的磁场方向相同,磁芯将被吸引,制动装置运动部分将被吸引至闭合位置,触点保持闭合状态。

相反,当外部磁场与磁芯产生的磁场方向相反,磁芯将被排斥,制动装置运动部分将被推离闭合位置,触点将断开,并切断电流通路。

这样,电路将被断开。

基于这个原理,磁性开关可以起到控制电路通断的作用,具有很好的可靠性和安全性。

三、磁性开关的应用1. 电力系统:磁性开关广泛应用于电力系统中的保护和控制装置,用于对电网故障进行检测和处理。

当电网发生过载、短路或其他异常情况时,磁性开关能够快速断开电路,防止设备或系统损坏。

2. 电动机:磁性开关用于对电动机进行控制和保护。

例如,在电动机过载或过热时,磁性开关能够及时切断电源,保护电动机免受损坏。

3. 自动控制系统:磁性开关在自动控制系统中起到关键作用。

通过对磁性开关的控制,可以实现设备和系统的自动化操作。

例如,在自动化生产线中,磁性开关可用于检测和控制产品的位置和运动状态。

4. 安防系统:磁性开关也常被用于安防系统中。

通过安装磁性开关在门窗等位置,可以实现对门窗开关状态的检测。

当门窗打开或关闭时,磁性开关能够及时发出信号,触发报警或其他安全措施。

正反转开关原理

正反转开关原理

正反转开关原理正反转开关,作为一种常见的电气开关装置,具有简单实用的特点,被广泛应用于各种电路中。

其原理简单清晰,通过改变开关的位置,可以实现电路的通断控制。

本文将从正反转开关的定义、工作原理、应用领域等方面进行探讨。

正反转开关是一种可以在两种状态之间切换的开关装置。

在正位置时,电路关闭;在反位置时,电路打开。

通过改变开关的位置,可以实现电路的正反转控制,从而实现设备的正反向运转。

正反转开关的工作原理主要基于其内部的接点结构。

在正位置时,接点闭合,电流可以顺畅流通,电路处于闭合状态;在反位置时,接点断开,电流中断,电路处于断开状态。

通过这种简单的开闭原理,实现了电路的正反转控制。

正反转开关广泛应用于各种电气控制系统中。

例如,在电动机控制系统中,通过正反转开关可以实现电机的正反向运转;在照明系统中,可以通过正反转开关实现灯光的开关控制;在风扇控制系统中,也可以通过正反转开关实现风扇的正反转控制等。

可以说,正反转开关在现代电气控制领域起着至关重要的作用。

除了在电气控制系统中的应用外,正反转开关还广泛应用于家用电器、工业设备、汽车电子等领域。

例如,在家用电器中,正反转开关常用于电饭锅、搅拌机等设备中,实现设备的正反向操作;在工业设备中,正反转开关可以用于控制输送带、升降机等设备的正反转运行;在汽车电子中,正反转开关可以用于控制车窗升降、后视镜调节等功能。

可以说,正反转开关已经成为现代电气控制领域中不可或缺的一部分。

总的来说,正反转开关作为一种简单实用的电气开关装置,具有广泛的应用领域和重要的作用。

通过改变开关的位置,可以实现电路的正反转控制,从而实现设备的正反向运转。

正反转开关的工作原理简单清晰,使用方便,被广泛应用于各种电气控制系统中。

希望通过本文的介绍,读者对正反转开关的原理和应用有更加清晰的了解。

开关工作原理

开关工作原理

开关工作原理
开关是一种能够打开或关闭电路的装置,它的工作原理主要基于导电材料的特性。

一种常见的开关工作原理是利用两个金属接触片的开合实现电路的连接和断开。

当开关处于关闭状态时,两个接触片紧密接触,金属导电性使得电流可以通过接触片流动,电路保持通路。

而当开关打开时,两个接触片分离,电流无法通过接触片,电路断开。

在另一种开关工作原理中,使用磁力来控制电路的连接与断开。

当外部施加磁场时,开关内部的磁铁被吸引并与另一磁铁靠近,从而使得电路连接。

而当外部磁场被移除时,磁铁的吸力减弱,电路断开。

还有一种常见的开关工作原理是利用半导体材料的特性。

半导体开关,如晶体管或场效应晶体管,可以通过输入控制信号来改变开关的状态。

当控制信号为高电平时,开关处于导通状态,电流可以通过。

而当控制信号为低电平时,开关处于截止状态,电流无法通过。

开关的工作原理可以根据具体的设计和使用情况而有所差异,但以上所述是一些常见的基本原理。

开关的多样化应用使得我们能够在电子设备、电路系统和工业自动化等领域中进行电路的控制和管理。

翘板开关原理

翘板开关原理

翘板开关原理翘板开关,又称作摇杆开关或者杠杆开关,是一种常见的电气开关,广泛应用于各种电子设备和电器中。

其原理主要是通过翘板的摇动来控制电路的通断,从而实现电器的开关控制功能。

本文将详细介绍翘板开关的工作原理及其在电路中的应用。

翘板开关的结构一般由翘板、支架、触点和外壳组成。

翘板是一个可移动的杠杆,支架则固定在外壳内部,触点则连接在支架上。

当翘板摇动时,触点会随之移动,从而改变电路的通断状态。

翘板开关的外壳通常由绝缘材料制成,以确保安全可靠地工作。

翘板开关的工作原理非常简单。

当翘板处于一个特定的位置时,触点与外部电路连接,电路闭合,电流可以流通。

而当翘板摇动到另一个位置时,触点与外部电路断开,电路打开,电流无法流通。

通过这种方式,翘板开关实现了电路的开关控制功能。

在电路中,翘板开关可以用来控制各种电器设备的通断。

例如,当我们打开电灯开关时,翘板开关内部的触点闭合,电流可以流通到灯泡,从而点亮灯光。

而当我们关闭电灯开关时,翘板开关内部的触点断开,电流无法流通,灯光熄灭。

通过简单的摇动翘板,我们就可以方便地控制电器设备的开关。

除了在家用电器中的应用,翘板开关还广泛应用于工业控制领域。

在自动化生产线上,翘板开关常常用来控制各种设备的启停,实现自动化生产的控制。

其简单可靠的工作原理,使其在工业领域得到了广泛应用。

总的来说,翘板开关是一种简单而实用的电气开关,通过翘板的摇动来控制电路的通断,实现电器设备的开关控制功能。

它在家用电器和工业控制领域都有着重要的应用,为我们的生活和生产提供了便利。

希望通过本文的介绍,读者能更加深入地了解翘板开关的工作原理及其在电路中的应用。

无触点开关

无触点开关

无触点开关引言无触点开关是一种先进的电气开关装置,它在进行电路的开关控制时不需要人工触摸,大大提高了安全性和方便性。

本文将介绍无触点开关的原理、工作方式以及应用领域。

原理无触点开关采用了电磁继电器的原理。

在传统的开关中,通常需要人工通过按下按钮或拨动开关来进行电路的开闭控制。

而无触点开关则通过控制电磁继电器的工作状态来实现电路的开闭。

无触点开关的核心部件是电磁继电器,由开关控制单元、电磁铁和接触器三部分组成。

当开关控制单元接收到控制信号时,它会控制电磁铁的通电与否。

当电磁铁通电时,会产生磁场,将接触器吸引到闭合状态,从而闭合电路;当电磁铁断电时,接触器则会恢复到断开状态,电路也随之断开。

工作方式无触点开关的工作方式与传统开关相比具有很大的优势。

首先,无触点开关不需要人工触摸,可以通过远程或自动控制实现电路的开闭。

其次,无触点开关采用了电磁继电器,可以承受更大的电流和电压,适用于各种应用场景。

此外,无触点开关由于没有机械接触,寿命更长,更加稳定可靠。

应用领域无触点开关的应用领域非常广泛,下面将介绍几个常见的领域:工业自动化在工业自动化领域,无触点开关被广泛应用于各种机器设备的电气控制中。

通过无触点开关,工程师可以实现对机器设备的远程监控和控制,提高工作效率和安全性。

智能家居随着智能家居的兴起,无触点开关在家庭中的应用也越来越广泛。

通过连接到智能家居系统,无触点开关可以远程控制家庭的灯光、窗帘、空调等设备,提供更加便利的居住体验。

医疗设备在医疗设备领域,无触点开关被广泛应用于各种诊断仪器和治疗设备中。

通过无触点开关,医生可以方便地控制设备的开关,为患者提供更加安全和舒适的诊疗环境。

总结无触点开关凭借其先进的原理和工作方式,在不同领域中都发挥着重要作用。

无论是工业自动化、智能家居还是医疗设备领域,无触点开关都为相关设备的电气控制提供了更加便捷、安全和可靠的解决方案。

无触点开关的未来将充满更多的可能性。

行程开关的工作原理和应用

行程开关的工作原理和应用

行程开关的工作原理和应用行程开关的定义行程开关是一种电气设备,用于控制开关动作的范围或位置。

它利用机械触点或传感器来感知物体的位置,并在物体达到特定位置时触发开关动作。

行程开关常用于工业自动化控制系统中,以实现位置检测、限位保护等功能。

行程开关的工作原理行程开关的工作原理通常基于机械触点或传感器。

以下是其中两种常见的工作原理:1.机械触点行程开关:这种行程开关工作原理基于机械触点的闭合和断开。

当触发物体接近行程开关时,触点受到物体的力作用,闭合电路并触发开关动作。

相反,当物体离开行程开关时,触点断开电路,开关恢复初始状态。

2.传感器行程开关:这种行程开关工作原理基于传感器的信号检测。

行程开关上安装有传感器,用于感知物体的位置。

传感器可以是光电传感器、磁性传感器等。

当物体接近行程开关时,传感器检测到信号变化并触发开关动作。

行程开关的应用行程开关在工业自动化控制系统中有广泛的应用。

以下列举了一些常见的应用实例:1.位置检测:行程开关用于检测物体的位置,以实现自动化控制系统中的定位功能。

例如,在输送线上的物料位置监测中,行程开关可检测物料是否到达指定位置,然后触发相应的控制动作。

2.限位保护:行程开关在机械设备中用于限制物体的运动范围,以保护设备免受损坏或避免危险。

例如,在工厂的机械臂系统中,行程开关可设置在臂的活动范围内,当臂接触到开关时停止活动,防止臂超出安全范围。

3.安全装置:行程开关可用作安全装置的一部分,用于监测和控制无人值守系统中的安全性。

例如,在自动门控制系统中,行程开关用于检测门的开关状态,当门超出预定的开关范围时触发报警或停止门的运动。

4.机械调整:行程开关可用于机械设备的调整和校准。

例如,在自动化生产线上,行程开关可用于定位和调整机械部件的位置,以确保部件的正确安装和操作。

5.故障检测:行程开关可用于检测设备故障或异常情况。

例如,在输送线系统中,行程开关可检测到传送带是否出现偏离或卡住物料的情况,然后触发警报或停止设备运行以防止损坏。

船型开关原理

船型开关原理

船型开关原理
船型开关是一种常用的电气开关,它的工作原理主要依靠船型结构的变化来控制电路的通断。

在实际应用中,船型开关被广泛用于家用电器、工业设备以及自动化控制系统中。

本文将介绍船型开关的工作原理及其应用。

船型开关的基本结构包括船型臂、触点、动作弹簧等部分。

当外力作用于船型臂时,船型臂会发生形变,从而使得触点的状态发生改变,进而控制电路的通断。

船型开关的工作原理可以简单概括为,当外力作用于船型臂时,船型臂发生形变,触点闭合或断开,从而实现电路的通断控制。

船型开关的工作原理与材料的选择密切相关。

船型臂和触点通常采用弹性好、导电性能良好的金属材料制成,以保证开关的稳定性和可靠性。

此外,船型开关的动作弹簧也是至关重要的部件,它能够提供足够的力量使得船型臂能够及时地恢复到原始状态,从而保证触点的可靠闭合或断开。

船型开关的应用非常广泛,它可以用于控制各种电气设备的通断,例如灯具、电风扇、空调等家用电器,以及各种工业设备和自动化控制系统。

在家用电器中,船型开关常用于控制电路的通断,实现设备的启停和功能切换;在工业领域,船型开关则被广泛应用于自动化生产线、机械设备的控制系统中,起到了重要的作用。

总的来说,船型开关作为一种常用的电气开关,其工作原理简单而可靠。

通过船型结构的变化来控制电路的通断,船型开关在家用电器、工业设备以及自动化控制系统中有着广泛的应用。

相信随着科技的不断发展,船型开关在未来会有更多的创新和应用,为人们的生活和生产带来更多的便利和效益。

单控开关原理

单控开关原理

单控开关原理单控开关是一种常见的电气开关,它在电路中起着非常重要的作用。

单控开关的原理非常简单,但是它的应用却非常广泛。

在我们的日常生活中,无论是家庭用电还是工业生产,都离不开单控开关的应用。

接下来,我们将详细介绍单控开关的原理及其应用。

单控开关的原理是基于电路的开闭原理。

当开关处于闭合状态时,电流可以在电路中流通,从而使电器得以工作。

而当开关处于断开状态时,电流无法通过,电器便停止工作。

这种开闭的状态变化,是通过开关内部的导电材料的接触与分离来实现的。

在单控开关中,一般会有两个接线口,分别是通电端和断电端。

当开关处于闭合状态时,通电端与断电端之间形成一条通路,电流可以顺利流通。

而当开关处于断开状态时,通电端与断电端之间则被隔断开,电流无法通过。

这样,通过控制开关的状态,我们可以方便地控制电路中电器的工作与停止。

单控开关的应用非常广泛。

在家庭用电中,我们可以通过单控开关来控制灯具、插座等电器的开关状态。

在工业生产中,单控开关也被广泛应用于各种机械设备的控制中。

通过合理地布置单控开关,我们可以实现对电路的远程控制,提高电器的使用效率,同时也能够更加方便地进行维护与管理。

除了常见的手动单控开关之外,现代科技的发展也为单控开关的应用带来了新的可能。

智能单控开关通过与智能控制系统的结合,可以实现更加智能化的电器控制。

通过手机App或者语音控制等方式,我们可以实现对电器的远程控制,极大地提高了生活的便利性。

总的来说,单控开关作为电路中的重要组成部分,其原理简单而应用广泛。

在日常生活和工业生产中,我们都能够看到单控开关的身影。

随着科技的不断发展,单控开关的应用也在不断地创新与完善。

相信在未来,单控开关将会有更加广泛的应用场景,为我们的生活带来更多的便利与舒适。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

开关电器总体介绍一、概述开关电器主要用来闭合与开断正常电路和故障电路或用来隔离高压电源的。

根据开关电器在电路中担负的任务,可以分为下列几类:a、仅用来在正常工作情况下,断开或闭合正常工作电流的开关电器,如高压负荷开关、低压闸刀开关、接触器、磁力启动器等。

b、仅用来断开故障情况下的过负荷电流或短路电流的开关电器,如高、低压熔断器。

c、既用来断开或闭合正常工作,也用来断开或闭合过负荷电流或短路电流的开关电器,如高压断路器、低压自动空气断路器等。

d、不要求断开或闭合电流,只用来在检修时隔离电压的开关电器,如隔离开关等。

二、高压断路器的分类根据断路器所采用的灭弧介质及作用原理,断路器可分为下列几种类型:a、油断路器:采用油作为灭弧介质的断路器,现以很少采用。

b、压缩空气断路器:采用压缩空气作为灭弧介质的断路器。

c、六氟化硫(SF6)断路器:采用具有优良灭弧性能和绝缘性能的SF6气体作灭弧介质的断路器。

d、真空断路器:利用真空的高介质强度来灭弧的断路器,称真空断路器。

三、高压断路器的基本参数a、额定电压:是指断路器长期工作的标准线电压。

最高工作电压为1.1~1.15UNb、额定电流:是指额定频率下长期通过断路器且使断路器无损伤、各部部分发热不超过长期工作的最高允许发热温度的电流。

c、额定开断电流:在额定电压下,能保证正常开断的最大短路电流称为额定开断电流。

d、额定开断容量SbrN=1.732UNIbrN关合能力:衡量断路器关合短路故障能力的参数为额定关合短路电流。

e、短时热电流(也称热稳定电流):指断路器在合闸位置,在规定的时间内(标准时间为2S,需要大于2S时推荐为4S)能够承受而不发生损坏的电流的有效值。

是衡量断路器承受电流热效应能力的参数。

f、峰值耐受电流(也称动稳定电流):指在规定的使用条件和性能下,断路合闸位置时所能承受而不发生损坏的电流峰值。

数值上和额定短路关合电流相等,它反映在了断路器承受由于短路电流产生的电动力的耐受性能。

四、220KV系统断路器1、我公司220KV断路器采用由苏州阿尔斯通公司生产的GL314X 型断路器,为三相操作,断路器为单柱式结构。

2、断路器的就地操作在就地提供断路器手动操作的手段,包括分/合闸、远方/就地选择开关。

选择就地操作时禁止远方合闸,包括由保护回路引起的合闸。

在就地提供断路器事故跳闸按钮,以保证控制电源失去后仍能可靠跳闸。

事故跳闸该按钮有专门的标志以防止误操作。

3、断路器的结构:a、断路器由三个极组成,每个极都是由弹簧操作机构驱动的。

b、断路器的极由三部分构成:灭弧室、支柱、传动箱;c、灭弧室:装在瓷套内,两端连接高压接线板;d、支柱:由一个或两个绝缘子组成,支柱内的绝缘拉杆与灭弧室的动触头相连;e、传动箱:箱内有拐臂和曲柄装配,这些都是用来驱动动触头的。

f、操作机构:为FK3-2型弹簧操作机构,它的门上有两个观察窗,可以看到里面的指示断路器的状态以及合闸弹簧所处状态的信号。

g、灭弧原理:采用SF6气体灭弧。

4、断路器的分合闸:分闸:发出自动分闸指令时或人工发出分闸指令时,操作机构分闸弹簧中的能量就会被释放出来。

由分闸弹簧直接驱动的绝缘拉杆带动动触头使之分开。

合闸:发出自动合闸指令时或人工发出合闸指令时,操作机构内的合闸弹簧就会释放能量,这些能量将直接传递给极的操动轴,以确保完成合闸。

合闸弹簧的能量释放将带动可动部件的运动,从而关合灭弧室,同时给分闸弹簧储能。

储能部分:在合闸弹簧储能过程中,合闸线圈中的电流将被切断,以免发生意外的合闸操作。

SF6压力:绿线:正常0.75MPa;黄线:报警0.64MPa;红线:闭锁分合0.61MPa。

五、隔离开关1、采用由西安西电高压开关有限公司生产的隔离开关。

2、操作机构(1)中央断口型隔离开关配有电动机操作机构,实现3相操作。

与中央断口型隔离开关组合一起的接地开关采用3相联动的手动操作机构,并附联锁操作杆。

(2)联锁除了隔离开关和相应的接地开关间的机械联锁外,所有的操作联锁都还采用电磁锁,以保证运行的灵活性和安全性。

在联锁开关和接地开关上提供下述联锁:·机械联锁:隔离开关在闭合位置时,接地开关不可以进行闭合操作,反之亦然。

·电气联锁:a、当与隔离开关相联的断路器在合闸位置时,在隔离开关控制回路中进行电气联锁,不能打开隔离开关。

b、当与隔离开关相关的接地开关处于合闸位置时,进行联锁,不能闭合隔离开关。

c、当隔离开关在合闸位置时,在相关的接地开关控制回路进行联锁,不能闭合接地开关。

d、除上述联锁外,设有手动操作接地开关时,与其它相关回路的隔离开关之间的电磁联锁设施。

(3)电动操作机构由高起动力矩3相380V的交流电动机和电气制动器构成。

机构控制电压为220V交流单相。

(4)每个电动机构包括一个恒温控制加热器,额定电压为220V交流。

装加热器是为了不损害封闭的设备或导线,同时充分防止机械装置结露或受腐蚀。

加热器控制回路加装开关和恒温装置。

六、发电机出口开关GCB1、我公司发电机出口开关(GCB)采用瑞士ABB公司生产的产品,为HEC-7型,为户内型、金属封闭、自冷、水平布置、SF6气体绝缘。

2、装设GCB的优点1)机组正常起、停不需切换厂用电,只需操作发电机出口开关,厂用电可靠性高。

2)机组在发电机开关以内发生故障时(如发电机、汽机、锅炉故障),只需跳开发电机开关,减少机组事故时的操作量。

3)对保护主变压器、高压厂用工作变压器有利。

对于主变压器、高压厂用工作变压器发生内部故障时,由于发电机励磁电流衰减需要一定时间,在发电机-变压器组保护动作切除主变压器高压侧开关后,发电机在励磁电流衰减阶段仍向故障点供电,而装设发电机开关后由于能快速切开发电机开关,而使主变压器受到更好的保护,这一点对于大型机组非常有利。

另一个更有利的作用是:避免或减少了由于高压开关的非全相操作而造成的对发电机的危害。

对于发电机变压器组接线,其高压开关由于额定电压较高(500kV),敞开式开关相间距离较大,不能做成三相机械连动,高压开关的非全相工况即使在正常操作时也时有发生,高压开关的非全相运行会在发电机定子上产生负序电流,而发电机转子承受负序磁场的能力是非常有限的,严重时会导致转子损坏。

而目前的发电机出口开关在设计和制造中都考虑了三相机械连动,有效防止了非全相操作的发生。

4)发电机开关以内故障只需跳开发电机开关,不需跳主变压器高压侧500kV开关,对系统的电网结构影响较小,对电网有利。

5)虽然初期投资大,但便于检修、调试,缩短故障恢复时间,提高了机组可用率,同时每年可节约大量的运行费用。

3、GCB的工作机理开关是用来自动切断故障电力电路的一种保护电气设备,当电路中发生短路等故障时,可以自动快速地切断电路,或在正常条件下进行分、合电路。

本开关采用在电弧自然过零时,利用SF6气体吹熄电弧的原理。

交流电流在每一周波内有两次自然过零,在电流自然过零时电源对弧隙停止输入能量,电弧自然暂时熄灭,这是熄灭电弧切断线路的最好时机。

4、操作机构采用液压弹簧机构,可远方和就地操作,且三相联动。

液压系统的油泵采用220V直流供电。

每个GCB配备两个单独的跳闸线圈和必要的压力开关,用于主保护和后备保护。

跳闸线圈各由独立的电源供电,控制电源采用110VDC,取自厂用110V直流系统。

GCB、刀闸和接地开关允许通过就地控制柜内安装的控制装置来就地操作。

刀闸能防止带负荷操作,这意味着控制柜内的联锁回路能用来防止刀闸带负荷操作。

只有当“远方操作/就地操作”切换开关切换到“就地操作”点位置时,才允许通过就地控制柜进行GCB合闸操作。

GCB的电气防跳功能也并入控制柜中。

5、 GCB辅助设备1)刀闸刀闸主要用于在有电压、无负荷电流的情况下,分、合电路。

刀闸与开关配合使用,有机械的或电气的连锁,以保证动作的次序:在开关开断电流之后,刀闸才分闸;在刀闸合闸之后,开关再合闸。

刀闸上装有接地刀闸时,主刀闸与接地刀闸间有机械的或电气的连锁,以保证动作次序:在主刀闸没有分开时,接地刀闸不能合闸;在接地刀闸没有分闸时,主刀闸不能合闸。

刀闸的操作机构:采用电动机操作,操作机构的额定操作电压为AC 400V,控制电源为DC 110V。

刀闸既可远方操作又可就地操作,操作回路自动联锁,就地有关合位置指示器,并将开合位置信号进行远传。

2)接地开关接地开关采用户内、三相连接型式,布置在发电机出口开关的两侧。

接地开关与发电机出口开关、刀闸布置在同一防护罩内部,在就地有接点位置监视窗口和机械位置指示器。

接地开关允许远方和就地电动机操作,操作机构能将接地开关锁定在全开或全关位置。

额定操作电压:动力电源AC 400V ,控制电源DC 110V 。

每个接地开关有10对辅助触点以指示电气联锁和远方位置。

所有控制装置和联锁回路都布置在GCB 的就地控制柜内。

接地开关配有铜的接地端子。

七、6KV 部分1、6kV 开关柜6kV 高压开关柜采用上海GE 公司生产的P/V Ⅱ-12金属铠装移开式金属封闭开关柜,其中的1000kW 以下电动机和1250kV A 以下变压器采用真空接触器柜(F-C ),其它采用真空开关柜。

6kV 保护采用南京电力自动化公司的NEP900系列产品。

VB2开关操动机构及合分闸动作原理合闸动作原理:当按下手动合闸按钮或启动合闸线圈,合闸过程便开始。

脱扣机构31释放由预先已储能的平面蜗卷弹簧并转动主轴30,凸轮盘21和主轴30一起转动,并通过拨叉20推动绝缘拉杆18,真空灭弧室15内的动触头15.3由绝缘拉杆18带动向上运动,直至触头接触为止,同时压力弹簧17被压紧,以保证主触头有适当的接触压力,在合闸过程中分闸弹簧19也同时被压紧。

分闸动作原理:当按下手动分闸按钮或启动分闸线圈时,分闸过程便开始。

脱扣机构31允许仍有足够储能的平面蜗卷弹簧去进一步转动主轴30,由凸轮盘21和拨叉20释放分闸弹簧19,于是动触头15.3和绝缘拉杆18一起以一定的速度向下运动至分闸的位置。

6kV 开关由检修转热备用(以凝结水泵1A 电机开关为例)1. 检查凝结水泵1A 有关检修工作票已终结,可以投入运行。

2. 检查凝结水泵1A 开关接地闸刀在合位。

3. 打开开关柜电缆室门。

4. 断开凝结水泵1A 开关接地闸刀。

5. 在开关柜电缆室验明三相确无电压。

6. 在开关柜电缆室测电机绝缘合格。

7. 合上凝结水泵1A 开关接地闸刀。

8. 关上开关柜电缆室门。

操动机构的储能弹簧是一蜗卷弹簧,一台操动机构同时操作三相极柱。

主要包括下列部件:平面蜗卷弹簧33、储能手柄9、棘轮35、传动链34、双臂移动连杆20 、绝缘拉杆18、主轴30、储能电机(图中未画)、脱扣器31、止动盘32、辅助开关、控制设备及仪表等。
