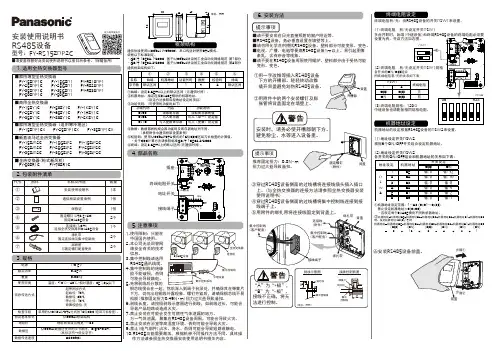

1.适用全热交换器型号RS485设备型号：FY-RS15ZDP2C■请妥善保管好此安装使用说明书以备日后参考。
(保留备用)安装使用说明书2.包装附件清单官方微信服务号■家用薄型全热交换器■商用全热交换器FY-15ZDP1C FY-25ZDP1C FY-35ZDP1C FY-50ZDP1CFY-15GZD1FY-25GZD1FY-35GZD1FY-50GZD1FY-RZ18DP1FY-RZ28DP1FY-15ZY1C FY-25ZY1C FY-35ZY1C FY-50ZY1C FY-65ZY1C FY-80ZY1CFY-1KZY1C FY-1HZY1C FY-2KZY1C■家用薄型全热交换器（适用寒冷地区）FY-15ZDP1CX FY-25ZDP1CX FY-35ZDP1CXFY-RZ38DP1■新直流马达全热交换器FY-15ZJD2C FY-25ZJD2C FY-35ZJD2C FY-15GZJP2FY-25GZJP2FY-35GZJP2FY-15ZJP2C FY-25ZJP2C FY-35ZJP2C■全热交换器(柜式新风机)FY-50ZR1CFY-70ZR1C7.寄存器地址一览（该RS485模块通信时使用的寄存器地址如下述一览表所示）8.RS485模块接线图可连续访问复数寄存器地址的范围如下： 读取（功能码：0x03）：0x0001～0x0013 写入（功能码：0x10）：0x0001～0x0003、0x0011～0x0013、0x0014～0x0017※1 读取时，请使用功能码0x03把复数寄存器地址（0x0011～0x0013）一并读取； 写入时，请使用功能码0x10把复数寄存器地址（0x0011～0x0013）一并写入；（例）「设定定时开 2时50分ON 」、「设定定时关 19时43分ON 」这样设定时（机器地址为0x01）。
01 10 00 11 00 03 06 32 02 01 01 2B 13 C4 03※2 写入时，请使用功能码0x10把复数寄存器地址（0x0014～0x0017）一并写入； （例）「网络时间(17时40分00秒)」这样设定时（机器地址为0x01）。
德国威能turboBLOCK_pro_VUW_使用与安装说明书
紧急措施
危险！ 燃气泄漏！将导致中毒或爆炸危险！
1.1 其它适用资料 - 烟道安装说明书 - 其它有关配件（如温控器）的操作和使用说明
1.2 保管 用户负责保管本操作使用和安装说明，以及其它适用资料。 这些资料必须与壁挂炉一起妥善保管。
1.3 符号说明 在壁挂炉运行时请遵守本说明书中的安全说明！
危险！ 对人身和生命有直接危险！
3 安装和保养说明 ............................................................ 3 3.1 安装和维护说明 ................................................................ 3 3.2 符合规定的使用 ................................................................ 3 3.3 安装地点的要求 ................................................................ 3 3.4 保养 ..................................................................................... 3 3.5 循环使用和废弃处理........................................................ 3
设备简介 turboBLOCK pro 系列壁挂炉为全自动的壁挂式家用燃气采 暖 / 生活热水两用锅炉，可安装在密闭的室内。生活热水由 壁挂炉内的副热交换器直接提供，生活热水与采暖自动切换， 生活热水功能优先。
壁挂炉内置有生活热水交换器，有相应的温度控制系统能够 限制热水出水的最高温度。所以通常情况下不需要配置生活 用水的软水设备。但是，对于水质硬度很高的地区，就要加 装软水设备以防止在生活用水交换器处结垢。
Panasonic产品安装使用说明书
安装使用说明书型号：感谢您选用Panasonic 产品。
安装、使用和维护Panasonic 产品前，请仔细阅读本说明书。
特别是「安装注意事项」(3～4页19～20页)请务必在使用前或施工前仔细阅读。
不遵照此说明书进行操作有可能导致人员受伤或财产损失。
安装完成后，请向顾客说明如何使用和维护Panasonic 产品，并将此说明书交给顾客保管。
请妥善保管好此说明书以备日后参考。
(保留备用)购机时请认真填写保修证，并经商店填写盖章后妥善保管好本保修证以作保修用。
执行标准：GB/T 21087全热交换器标准型PM2.5净化型FY-15ZU1C FY-25ZU1C FY-35ZU1C FY-50ZU1C FY-15ZDP1C FY-25ZDP1C FY-35ZDP1C FY-50ZDP1C※表示液晶控制器 的LCD 全部显示 状态24是结合了「24小时换气」和「热交换」的节能、舒适的换气设备。
交换小时换气热缓慢的置换室内的空气，使室内一直处于新鲜空气的状态。
排出室内的污浊空气和导入室外的新鲜空气之间通过热交换芯，在相互隔离的状态下，可以进行温湿度能量的交换。
全热交换器是什么2为了避免对您或其他人造成伤害或财物损害，请仔细阅读并遵守本说明书中的安全注意事项。
■以下标志是根据错误使用所产生的危险或受伤程度进行分类。
■以下标志为务必遵守的指示种类。
345以下尺寸为除隔热材料厚度之外的全热交换器上的尺寸。
回风过滤网热交换芯电机风口框架名称8NO.6123457PPABS 材质数量142111备注风轮吊装部件初效过滤网19电源箱14镀锌钢板特殊纸+树脂无纺布镀锌钢板镀锌钢板名称NO.材质数量备注6■FY-25ZU1C■FY-35ZU1C适用管道直径Φ150■FY-50ZU1C7②设置检修口(图2)(1)双点划线内部为检修保留区不 应设置其他装置。
(2)逆向安装时，检修口的位置也 要满足右记尺寸关系。
且由于无法进行下检修，可不设置过滤器检修口。
板式热交换器安装使用说明
板式热交换器安装使用说明书济南鼎森换热设备有限公司板式热交换器安装使用说明一、设备的结构特点：1、板式热交换器是由传热板片、密封胶垫、框架、夹紧螺栓、滚轮机构和仪表等主要零部件组成的（见设备外形安装图），是采用优质的不锈钢板片在万吨油压机上一次压制成型的人字型换热板片叠装而成的一种热交换器。
工作流体在两块板片所形成的窄而曲折的通道中流过，冷热流体依次通过各个流道，中间隔一层板片，通过此板片进行换热。
传热板片四个角开有角孔，镶贴有密封胶垫的传热板片安装在固定夹紧板和活动夹紧板之间的框架上，用夹紧螺栓夹紧。
2、此种热交换器具有传热系数高、占地面积小、散热损失小、使用寿命长、运行安全可靠、拆装清洗方便等特点。
二、设备的安装要求1、设备安装前，应按装箱单所列项目逐项进行检查，如果有不符合项目应立即告知本公司，以便及时解决。
2、安装热交换器的位置四周要预留检修场地。
按地基安装图要求用地脚螺栓、平垫圈及螺母将热交换器安装在混凝土地基上。
安装时板式换热器应保持垂直。
3、安装管路前要对与其连接的管路进行清洗，以免砂石、油污、焊渣等杂物进入热交换器，造成流道阻塞或损伤板片。
为了保证热交换器安全高效地工作，应在热交换器前配置过滤器，防止各种杂质进入设备造成阻塞。
在管道法兰处应加密封垫，密封垫要准确地放在法兰的密封面内，同时各进出管管口上应装设相同直径的阀门，再与管路连接。
三、设备的运行要求及安全措施1、投入使用前应先检查所有夹紧螺栓是否有松动，如有松动应按安装图规定的尺寸拧紧螺栓，四周应均匀，使两压紧板平行度误差不超过2mm。
2、启动时缓慢地打开二次侧进口阀门，充满热交换器通道后再缓慢打开二次侧出口阀门，二次侧运行一段时间后，再开启一次侧出口阀门，最后开启一次进口阀门。
启动时不得猛烈冲击，防止冲坏密封垫。
3、检查所有密封面和焊缝处有无渗漏，注意压力表及温度计显示的参数，并做好记录，发现问题及时查明原因并作好维修工作，保证设备安全、高效运行。
板式换热器安装与使用说明书
板式换热器安装与使用说明书-CAL-FENGHAI.-(YICAI)-Company One1板式换热器安装与使用说明书板式换热器安装与使用1、拆箱板式换热器一般情况下都是木质包装，在拆箱签一定要确认木箱是否在正确的位置。
因为，设备在木箱内。
固定挡板面市向下放置的，以使设备的重心在木箱的下方，所以，未拆箱前搬动箱体时，不要使箱体侧倒或道里，以免因箱体重心不稳，砸伤人员、摔坏设备。
拆箱时，用工具先将顶部木板拆除，再依次将四周的木板拆除；木箱最下面的木板与换热器是固定在一起的，需将固定铁片剪断，此时，装箱文件即可取下，请注意保存好。
至此，拆箱工作结束。
2、吊运吊运换热器前，一定要仔细阅读装箱文件中的使用手册，以保证正确的方式进行吊运工作。
吊装时，须注意对换热器采取保护措施，避免碰撞和坠落事件的发生。
3、安装板式换热器为整机出厂。
出厂前，工厂对换热器性能的各项指标已经进行了检测。
因此，运抵安装现场的换热器，可直接安装使用。
（1）基础制作换热器的安装基础，主要是为了换热器的水平安装和有利于连接配管以及方便日后对换热器的维修、保养，所以，基础的制作是依照现场情况来考虑的。
板式换热器出厂时，在换热器上配制了三个地脚，并在装箱时为用户准备了一份安装尺寸图，用户可根据实物和安装尺寸图在基础中做预埋件，安装时拧紧地脚螺栓，以免启动时振动影响换热器性能和造成损坏。
安装时，不允许有外力加在换热器上，以免使换热器变形、影响正常运行。
（2）配管的连接用户在连接配管时。
首先要特别注意热侧和冷侧进、出口配管的连接位置，凡是在换热器设计选型时，设计参数表上注明‘流程为1’个接口方向D1为热介质进口，D2为热介质出口，D3为冷介质进口，D4为冷介质出口。
安装人员必须在确认了每个配管的功能之后，方可进行连接配管的工作。
配管连接前还需要仔细检查流道内有无硬杂物，以免运行时堵塞流道或降低换热效率。
泵的安装方式分为硬性联接安装和柔性联接安装。
铝制板翅式换热器使用说明书_secret
铝制板翅式换热器使用说明书目录前言第1页1 铝板翅式换热器结构介绍第1页2 板式安装第4页2.1设备到达检查第4页2.2存放第4页2.3板式安装第4页3 安装第5页3.1系统试压第5页3.2 热交换介质的要求第5页3.3 热交换介质的要求第6页4、技术性能、安装尺寸第6页5、维护与保养第6页6、制造、检验、验收标准第7页前言铝板翅式换热器广泛用于低温精馏装置，如空气分离与液化设备、天然气分离与液化、乙烯精馏；也用于化工处理、机车冷却和其它领域；本使用说明为铝板翅式换热器安装、使用、维护的一般知识，对文中黑体字部份应特别注意，以免对设备或人员造成伤害。
在使用过程中对不清楚的地方应向制造厂家咨询。
1. 铝板翅式换热器结构介绍1.1 铝板翅式换热器属间壁式紧凑换热器；1.2 铝板翅式换热器的材质为防锈铝合金；换热介质在工作温度下不能对铝合金产生腐蚀或与铝合金有化学反应；这样会降低换热器的使用寿命；1.3 板式由接管、板束体、其它附属装置组成；1.3.1 接管连接换热器与外部接管，可采用焊接、法兰连接或双金属接头连接；接管与板束体相连是封头，封头用于流体分布；接管材料通常是5A02或50831.3.2 板束体板束体是热交换的场所，结构单位是层；每层由导流片、翅片、封条、隔板组成；层组合为板束体高度（厚度）；整体为真空钎焊，不可拆卸；1.3.2.1导流片分进、出口导流片，引导流体进、出各层；1.3.2.2翅片为流体热交换提供扩展面积和支承强度；节距一般从1mm~4.2mm，故不清洁介质不能入内，以免堵塞，特别在试压、管道吹扫时应特别注意；1.3.2.3 封条在每层的四周，把介质与外界隔开；在流体进、出口处开口；1.3.2.4隔板把相邻两层隔开，热交换通过隔板进行，常用隔板一般厚1mm~2mm；1.3.3 其它附属装置包括：支座、吊耳、保冷等；1.3.3.1支座支承换热器，支架与支座相连；如果需要，支座要考虑隔热；1.3.3.2 吊耳为换热器吊装使用；1.3.3.3 当换热器工作温度高于、低于环境温度时换热器应保温以减少冷损。
板式换热器使用维护说明书
有限公司板式换热器使用、维护说明书一、准备工作1、设备使用前检查夹紧螺柱是否松动,夹紧尺寸是否符合安装图规定。
如不符合规定应按安装图规定的尺寸拧紧螺柱，四周应均匀，使两压紧板平行度误差不超过2mm。
2、设备使用前可按1.25倍的工作压力分别对热侧和冷侧进行水压试验，保压30分钟，设备所有密封部位应无泄漏现象方可投入使用。
试验压力及保压时间也可按系统规定执行，但试验压力不得超过产品铭牌试验压力数值。
禁用污水做水压试验，避免存水腐蚀板片。
3、用于汽水热交换的板式换热，蒸汽入口处须安装蒸汽进入阀和温度计。
用于调节蒸汽进入量和监控蒸汽温度。
4、用于食品行业，使用前必须将设备内部通道进行清洗和消毒，可通入热水运行，以便清除掉设备和管道里的油污和杂物。
5、冷热介质入口必须安装过滤器，过滤杂物或泥沙，以保证换热器的正常运行，避免泥沙或杂物堵塞板片通道，影响使用效果。
6、在管路系统中应安置排气阀，以便排除介质中的空气，防止气体停留在设备中降低传热效率。
7、冷热介质进出管线的连接应严格遵照本产品冷热介质进出口方位的规定，错误的连接将会失去运行效果或引起事故。
8、设备安装前，管道内必须清理干净。
二、操作1、运行时应缓慢注入低压侧介质，然后再注入高压侧介质，停机时应先缓慢切断高压侧介质，然后再切断低压侧介质，启动时不得猛烈冲击，防止冲坏密封胶垫。
用于汽水热交换式水采暖的场合，应注入采暖循环水，再注入蒸汽，停机时先切断蒸汽然后再切断循环水。
2、板式换热器应在本产品规定的设计温度和设计压力范围内操作。
严禁超压超温运行。
用于汽水热交换器的场合，本产品规定的设计压力不作为蒸汽的工作压力，蒸汽工作压力应使蒸汽进入温度不大于本产品规定的设计温度。
维修保养3、设备长期运行后板片表面将产生不同程度的水垢或沉积物，会降低传热效率和增加流阻，因此设备应根据水质，温度介质特性等实际情况定期拆开检查清除污垢。
可用碳酸钠溶液，用棕刷子清洗板片。
松下 全热交换器FY-65ZY1C 80ZY1C 1KZY1C 1HZY1C 安装使用说明书
型号：FY-65ZY1C FY-80ZY1C FY-1KZY1C FY-1HZY1C FY-2KZY1C全热交换器安装使用说明书●感谢您选用Panasonic 产品。
●安装、使用和维护Panasonic 产品前，请仔细阅读本说明书。
特别是「安装注意事项」(3～4页)及「日常使用维护注意事项」(19～20页)，请务必在施工前和使用前仔细阅读。
不遵照此说明书进行操作有可能导致人员受伤或财产损失。
安装完成后，请向顾客说明如何使用和维护Panasonic 产品，并将此说明书交给顾客保管。
●请妥善保管好此说明书以备日后参考。
(保留备用)●购机时请认真阅读和填写保修证（封底处）。
请妥善保管好保修证以作保修用。
服务公众号●执行标准：GB/T 21087 热回收新风机组是结合了「24小时换气」和「热交换」的节能、舒适的换气设备。
全热交换器是什么24小时换气交换热缓慢的置换室内的空气，使室内一直处于新鲜空气的状态。
从室内排出的污浊空气和从室外导入的新鲜空气，在相互隔离的状态下，通过热交换芯，可以进行温湿度能量的交换。
2为了避免对您或其他人造成伤害或财物损害，请仔细阅读并遵守本说明书中的安全注意事项。
■以下标志是根据错误使用所产生的危险或受伤程度进行分类。
■以下标志为务必遵守的指示种类。
345型号标签标签1枚②1本安装使用说明书（含保修证）①数量名称及用途图样代号③1枚服务码（请粘贴在保修证(封底)指定位置)随全热交换器包装箱有以下附件，开箱后请清点。
若不齐全请与客户咨询服务中心或经销商联系。
请联系经销商或客户咨询服务中心购买。
RS485设备型号：FY-RS15ZDP2C■■过滤网■液晶控制器型号：FY-SW15ZY1C■按键开关请自行购买允许使用电流为10 A 、电压为220 V 的按键开关。
按键开关应满足警告相关内容的要求。
(16～17页)按键开关的接线请参考接线图相关内容。
(16～17页)适用全热交换器型号PM2.5过滤网型号FY-65ZY1C FY-F65ZY1C-2FY-80ZY1C FY-F80ZY1C-2FY-1KZY1C FY-F1KZY1C-2FY-1HZY1C ＊FY-F80ZY1C-2FY-2KZY1C ＊FY-F1KZY1C-2数量2套2套2套2套2套＊FY-1HZY1C 与FY-2KZY1C 机型单次使用数量为2套，其他机型单次使用数量为1套。
板式换热机组安装施工工艺
板式换热机组安装施工工艺本文主要对板式换热机组的安装过程中的工艺流程、安装技术、和注意事项进行了阐述。
主要适用于供热、空调及生活热水等换热系统中所使用的板式换热机组。
其它系统的板式换热机组可参照使用。
标签：板式换热机组引言：板式换热器是目前各类换热器当中换热效率最高的一种换热器，它占用空间小，安装拆卸方便。
最近几十年来板式换热器发展很快，板式换热器的种类越来越多，技术性能越来越好，应用范围越来越广。
特别是集中供热产业的发展，为我国换热器产业发展注入了活力。
陕西建工安装集团有限公司通过多年板式换热机组的安装，积累并总结出了一套板式换热机组安装施工工艺。
1、适用范围本标准适用于供热、空调及生活热水等换热系统中所使用的板式换热机组。
其它系统的板式换热机组可参照使用。
2、引用标准《板式换热机组》-CJ/T191-2004《工业金属管道工程施工规范》-GB50235-2010《工业金属管道工程施工质量验收规范》-GB50184-2011《现场设备、工业管道焊接工程施工规范》-GB50236-2011《建筑给排水及采暖工程施工质量验收规范》-GB50242-20023、施工准备3.1技术准备3.1.1熟悉图纸，了解机组的原理。
3.1.2在设备到场后，应要求供货商提供设备完整资料，包括设备出厂合格证、产品系统图、产品装配图、基础尺寸要求等，并尽快熟悉及掌握。
3.1.3编制施工方案，进行技术交底。
3.1.4对施工人员进行安全技术交底。
3.2物资准备板式换热机组的规格、型号应满足设计及规范要求，且随机零配件、资料文件齐全。
3.3施工设备准备3.3.1主要机具准备电焊机、切割机、套丝机、台钻、磨光机3.3.2测量及计量器具水准仪、压力表、框式水平仪、卷尺、氧气表、乙炔表、线坠等。
3.3.3倒链、各类扳手、榔头等。
3.4作业条件准备3.4.1设备基础必须浇筑完成并且验收合格；3.4.2施工道路、场地、用水用电已满足施工要求；3.4.3设备已到场且具备安装条件；3.4.4施工机具，测量器具、作业人员满足施工要求。
海信 全热交换机 说明书
海信全热交换机说明书本说明书是一份海信全热交换机的操作手册，用于指导用户安装使用。
本说明书包括技术内容、安全提示和注意事项三部分。
技术内容部分包括：海信全热交换机的总体结构、功能和工作原理；安全提示与注意事项两部分:1、介绍本机的总体结构、组成，包括电源、冷却介质、防雷接地系统等;2、介绍本机安装技术，包括端口数量和分布，支持端口类型设置，支持软件设计。
海信全热交换机由电源模块、散热器（风机或风扇）以及辅助制冷元件（风扇）组成，通过电源模块驱动主机内的主机冷却。
当主机冷却后，主机再通过风扇把冷气吹出到各个出口。
一、总体结构本机采用单台电源供电，由 CPU、 GPU及其它辅助单元组成。
使用12 V交流电源，模块由5个12 V交流电抗器组成，每个元件由两个串联电阻来串联或并联，以保持供电电路的稳定；功率模块是海信全热交换机中使用最多的一部分，它是海信全热交换机设备重要部分之一，它是整个设备的核心部件。
该电源模块用于将电路中产生的热量通过导热油或者高温介质直接传导到主机上，起到了散热器作用；此外，散热器还能提供足够大的风量使机架内部的空气形成对流效果，从而减少热量外泄或热量不均匀所产生的热量浪费，并保证冷却效果最好。
当其输入电压高于220 V时，该电源模块即停止工作，此时风扇可提供风扇。
海信全热交换机采用模块化设计，由一套电源模块（可供6个模块）和若干块散热器（一台主机内共有四副风扇）组成，其中主风机为单风扇或双风扇设计。
二、功能1.供电模块为电源模块供电，功率100 W。
2.制冷装置是由风扇驱动的，制冷功率为50 W。
3.防雷接地装置为两个接地铜柱和两个接地导线，接地电阻为10Ω。
4.风扇工作：风机用于驱动风扇工作。
5.故障报警：当检测到出现故障时，提示安全管理人员和主机管理员进行处理。
6.系统状态信息：系统状态显示在屏幕上，并提供相应操作指示。
三、安装技术要求1、主机位置：机箱安装位置应在机箱上方，严禁安装在机箱下方。
板式换热器使用说明书secret
板式换热器使用说明书一、概况板式换热器是液—液、液—汽进行热交换的理想设备。
它具有换热效率高，热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。
在相同压力损失情况下，其传热系数比管式换热器高3—5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。
板式换热器广泛应用于冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业，是加热、冷却、热回收、快速灭菌等用途的优良设备。
二、结构及外形尺寸BR型系列产品，整机装配有普通式结构（不经常拆洗工况采用）和悬挂式结构（拆洗较频繁的工况采用）两种。
普通式结构由人字形波纹板片、密封垫、压紧板、上下定位螺栓、压紧螺栓等主要零件组成。
悬挂式结构由人字形波纹板片、密封垫、固定压紧板、中间板、活动压紧板、支架、上下定位横梁、压紧螺栓等主要零件组成。
三、技术参数及规格型号表示方法1、技术参数型号项目BR0.05BR0.1BR0.2单片换热面积㎡0.050.10.22板片尺寸mm500×168660×250970×330板片厚度mm0.80.80.8角孔直径mm386075接管直径mm283846波纹形状人字形波纹波纹间距mm101212平均板间距mm 3.8 4.2 4.2可组合换热面积㎡0.5～54～1010～38最大允许使用压力Mpa0.4～2最高允许使用温度℃一般要求120～160，特殊要求可达250传热系数W/㎡℃2000～60002、规格型号表示方法：表示：人字形板式换热器，单板片换热面积0.2㎡，经过第一次改型，工作压力1.6Mpa，工作温度150℃，单机公称换热面积20㎡，流程组合形式2×25 ，式中分子表示热介质，分母表示冷介质，2表示程数有2程，亦为折流次数，25表示每程有25条流道。
四、流程工作原理板式换热器由于板片波纹表面的特殊作用，使流体沿着狭窄弯曲的通道流动其速度的大小方向不断的改变，致使流体在不大的流速下（Rc=200时），激起了强烈端动，因而加快了流体边界层的破坏，强化了传热过程，有效地提高了传热能力。
松下 全热交换器 FV-09ZVDH1C FV-09ZV1C 安装使用说明书
禁止将进风口及部材安装在靠近污染源的地方。
否则可能会污染室内空气，危害身体健康。
禁止将本体及回风口安装在机械厂、化学工厂及 研究设施等产生酸、碱、有机溶剂、涂料等有害 气体和含有腐蚀性成分气体的地方。
否则可能会导致中毒或机体内部腐蚀、 劣化导致火灾。
禁止将机体及回风口安装在高温(周围温度超过 40 ℃)或直接接触热源的地方。
否则可能会导致火灾。
提示事项
FV-09ZVDH1C安装前，请先确认产品在安装位置能否正常接受WiFi信号。若产品无法接受信号， 请改变安装位置或增加WiFi信号放大器，以确保产品能正常接受WiFi信号。否则产品无法正常联网。 新产品安装后，刚开始运行时，可能会有类似塑料等的轻微气味，此属正常现象，运行一段时间后， 此气味会自然减弱。
否则可能会导致室内缺氧或火灾。
注意
禁止将回风口设置在可吸入高温或高湿度空气的 地方。
否则机体内部可能会故障，导致触电或火灾。
禁止拆卸本产品进行修理或改造。
否则可能会导致火灾、触电或受伤。 →请联系经销商或客户咨询服务中心维修。
安装产品的墙体必须牢固，确保至少有能承载产 品重量5倍的强度。
否则产品可能会掉落，导致受伤。
必须由专业人员进行安装。
否则可能会导致触电、受伤或火灾。
禁止使用额定电压(220 V~ 50 Hz)以外的 电源。
否则可能会导致火灾。
电源线请选用GB/T 5023.5中规定的60227 2 IEC53(RVV 2x0.75 mm )。
否则可能会导致火灾。
禁止将进风口安装在可吸入可燃气体等排放 气体的地方。
12
4 5
380 1 13 2 11
6 7 8 9 10 3 11 4 5 12 10 13 14 15 6 9 16
MAC210-230-340-450-500安装使用说明书(含低温强热、骄阳热泵、微通道)
排水系统不合理将可能引起排水不畅，而 使设备装置受潮。
准备好防护设备与安装工具。
防护设备如手套、工作服等可防止意外的人身 伤害。
机组禁止安装在恶劣环境中。
机组禁止安装在如厕所排气口、医院手术室排 气口、下水道处理设备附近等类似的脏物多、 油污、含盐量大、及有大量硫化气体，会导致 机组部件腐蚀的地方。
3 技术参数 ............................................................................. 10
3.1 规格参数 .......................................................................................... 10 3.2 机组运行范围....................................................................................... 14 3.3 机组水阻力......................................................................................... 17 3.4 外形尺寸 .......................................................................................... 19
9.1 水质要求 ............................................................................................ 67 9.2 水处理方法.......................................................................................... 67
固定管板式换热器设计说明书
摘要固定管板式换热器是管壳式换热器的一种典型结构，也是目前应用比较广泛的一种换热器。
这类换热器具有结构简单、紧凑、可靠性高、适应性广的特点,并且生产成本低、选用的材料范围广、换热表面的清洗比较方便。
固定管板式换热器能承受较高的操作压力和温度，因此在高温高压和大型换热器中，其占有绝对优势。
本次设计的题目是乙二醇塔底进料换热器的设计，课题预期达到的目标为：换热器面积的计算（实际换热面积：92.6mm2），管程壳程压力降的计算（小于等于0.4MPa），工艺结构尺寸的计算：管程数（1管程），换热管的确定（内径：19mm 数量：500根），壳体内径（600mm），壳程数（1壳程）的计算，折流板的选型（形式：弓形折流板，数量：13）等。
换热器的强度计算：对筒体、管箱厚度的计算和校核，对壳体及管箱各处开孔补强，对延长部分兼做法兰的计算及强度核算。
经水压试验、压力校核后显示结果全部合格。
换热器的结构设计：折流板、法兰（甲型平焊法兰）、换热管、支座（鞍式支座）、垫片（石棉橡胶板垫片）的规格及选型。
完善设计图纸及设计说明书。
关键词：换热器；工艺；结构；强度IAbstractFixed tube plate heat exchanger is a typical structure of the shell and tube heat exchanger and a wide range of heat exchanger. This type of heat exchanger has the characteristics of a simple structure, compact, high reliability and wide adaptability , and low cost of the production, wide choice of used materials, more convenient of cleaning heat exchanger the surface . Fixed tube plate heat exchanger can withstands the higher operating pressure and temperature, so it has the absolute advantage in the possession of high temperature and high pressure heat exchangers and large,.This design topic is naphtha condenser design, the goal which the topic anticipated achieved:The craft design of heat exchanger:the heat transfer area computation(actual heat transfer area:322.2mm2);tube side pressure drop computation(≤0.4MPa);the craft structure size computation:number of tube passes(2 tube passes),the number of heat exchange tube(inside diameter:19mm,number:900),the inside diameter of shell(1000mm), number of shell passes(1 shell passes),the lectotype of baffle board(form:segmental baffle,number:13)etc The strength calculation of heat exchanger:the computation and check of cylinder thinckness and channel thinckness,the shell and the reinforcement for opening supplements the intensity,the extension part concurrently makes the flange the computation and the intensity calculation. Examinatation part carried on the hydraulic pressure test, the pressure examination and so on, in which all results has been all qualifiedThe structural design of the heat exchanger:The specification and lectotype of baffle plate、flange(type A manhole weded flange)、heat exchange tube、suppot(saddle support)、gasket(paronite gasket)Consummates the design paper and the design instruction bookletKeywords: heat exchanger; craft;structure; intensity目录摘要 (I)Abstract (II)第1章引言 (1)1.1 换热器的用途 (1)1.2换热器的分类 (1)1.3 换热器的发展趋势 (1)第2章固定管板式换热器的工艺计算 (3)2.1 估算换热面积 (3)2.1.1 选择换热器的类型 (3)2.1.2 流程安排 (3)2.1.3 确定物性数据 (3)2.1.4 估算传热面积 (4)2.2 工艺结构尺寸 (5)2.2.1 管径和管内流速 (5)2.2.2 管程数和传热管数 (5)2.2.4 传热管排列和分程方法 (7)2.2.5 壳体内径 (7)2.2.6 折流板 (8)2.2.7其他附件 (8)2.2.8 接管 (9)2.3 换热器核算 (9)2.3.1 热流量核算 (9)2.3.2 壁温核算 (13)2.3.3 换热器内流体的流动阻力 (14)2.4 换热器的主要结构尺寸和计算结果 (17)第3章强度计算 (19)3.1 筒体壁厚计算 (19)3.2 管箱短节、封头厚度的计算 (20)3.2.1 管箱短节厚度的计算 (20)3.2.2 封头厚度的计算 (20)3.3 管箱短节开孔补强的校核 (21)3.4壳体接管开孔补强校核 (22)3.5 管板设计及校核 (23)3.5.1 管板计算的有关参数的确定 (23)3.5.2 计算法兰力矩 (27)3.5.3管板的计算的相关参数 (28)3.5.4 确定 和G (29)23.5.5 对于其延长部分兼作法兰的管板计算 (29)3.5.6 设计条件不同的组合工况 (30)第4章结构设计 (36)4.1折流挡板 (36)4.2 法兰 (36)4.3 换热管 (37)4.4 支座 (37)4.5 压力容器选材原则 (38)4.6 垫片 (39)第5章结论 (40)参考文献 (41)致谢 (43)第1章引言1.1 换热器的用途换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
板式热交换器安装使用
说
明
书
换热设备有限公司
板式热交换器安装使用说明
一、设备的结构特点：
1、板式热交换器是由传热板片、密封胶垫、框架、夹紧螺栓、滚轮机构和仪表等主要零部件组成的（见设备外形安装图），是采用优质的不锈钢板片在万吨油压机上一次压制成型的人字型换热板片叠装而成的一种热交换器。
工作流体在两块板片所形成的窄而曲折的通道中流过，冷热流体依次通过各个流道，中间隔一层板片，通过此板片进行换热。
传热板片四个角开有角孔，镶贴有密封胶垫的传热板片安装在固定夹紧板和活动夹紧板之间的框架上，用夹紧螺栓夹紧。
2、此种热交换器具有传热系数高、占地面积小、散热损失小、使用寿命长、运行安全可靠、拆装清洗方便等特点。
二、设备的安装要求
1、设备安装前，应按装箱单所列项目逐项进行检查，如果有不符合项目应立即告知本公司，以便及时解决。
2、安装热交换器的位置四周要预留检修场地。
按地基安装图要求用地脚螺栓、平垫圈及螺母将热交换器安装在混凝土地基上。
安装时板式换热器应保持垂直。
3、安装管路前要对与其连接的管路进行清洗，以免砂石、油污、焊渣等杂物进入热交换器，造成流道阻塞或损伤板片。
为了保证热交换器安全高效地工作，应在热交换器前配置过滤器，防止各种杂质进入设备造成阻塞。
在管道法兰处应加密封垫，密封
垫要准确地放在法兰的密封面内，同时各进出管管口上应装设相同直径的阀门，再与管路连接。
三、设备的运行要求及安全措施
1、投入使用前应先检查所有夹紧螺栓是否有松动，如有松动应按安装图规定的尺寸拧紧螺栓，四周应均匀，使两压紧板平行度误差不超过2mm。
2、启动时缓慢地打开二次侧进口阀门，充满热交换器通道后再缓慢打开二次侧出口阀门，二次侧运行一段时间后，再开启一次侧出口阀门，最后开启一次进口阀门。
启动时不得猛烈冲击，防止冲坏密封垫。
3、检查所有密封面和焊缝处有无渗漏，注意压力表及温度计显示的参数，并做好记录，发现问题及时查明原因并作好维修工作，保证设备安全、高效运行。
4、停机前先停泵，切断电源；再先后缓慢地关闭一次侧进口阀门、一次侧出口阀门、二次侧进口阀门、二次侧出口阀门。
5、设备应在本产品规定的设计温度和设计压力范围内操作，严禁超温超压运行。
四、设备的维护与保养要求
热交换器由于长时间工作，传热板片表面将产生不同程度的污垢或沉积物，从而增加流阻和降低传热性能，主要表现为进出口压力表压差增大和开式水侧出口温度降低，因此必须对其检查清洗。
具体步骤如下：
1、按上述停机顺序使设备停止运行，然后放掉热交换器内的流体。
2、均匀松开夹紧螺栓并取下，将活动压紧板移向支架一端，将传热板片上端向活动压紧板方向倾斜，再从上导杆悬挂口处取下，并使传热板片下端也脱离下导杆，然后取出传热板片。
3、洗刷传热板片时只能用铜丝刷或纤维刷子洗刷，切勿用钢丝刷洗刷，避免损伤传热板片，降低耐腐蚀性能，在洗刷时还应小心勿伤密封垫片。
4、传热板片洗刷完毕后应用清水冲洗，用洁净的布或棉纱将密封垫片擦干净。
5、老化的密封垫片应予更换，垫片的粘接方法是：将老化的密封垫片取下，然后清洗板片槽内杂物，用粘接剂将新垫片加以固定，保持平直固化24小时后即可重新装配并夹紧至图示尺寸。
6、交换器运行时，如果是螺栓松动或由于长期热交换而伸长，按要求重新夹紧，但不得过紧，以免压坏传热板片；如果是密封垫片老化应予更换。
7、设备吊装时吊装点在标注的设备重心处。
8、设备到达安装现场后，吊装时应平衡起吊设备。
注：如本产品有技术变改，恕不另行通知，以产品随机资料为准。
