大一上册工程制图基础知识点总结

大一上册工程制图基础知识点总结

大一上册工程制图基础知识点总结工程制图是一门重要的学科,它在工程领域起着至关重要的作用。

通过绘制和理解不同类型的工程图纸,人们可以更好地进行工程设计、施工和维护。

在大一上册学习中,我对工程制图的基础知识进行了总结,希望通过这篇文章能够帮助到其他对此感兴趣或需要学习这门学科的同学。

一、图形学基础知识1.1 基本几何图形在工程制图中,基本几何图形是我们最常见的元素,包括点、线、面及其组合。

点表示事物的位置,线表示事物的延伸与连接,面表示事物所围成的平面区域。

掌握这些基本几何图形的性质和特点,对于理解和绘制工程图纸至关重要。

1.2 坐标系与坐标坐标系是用来确定图形在平面或空间中位置的一种方法。

常见的坐标系有直角坐标系和极坐标系。

直角坐标系由水平x轴和垂直y轴组成,通过这两条轴可以确定平面上任意一点的位置。

极坐标系以原点O为中心,通过角度θ和距离r来确定平面上的点。

1.3 投影方法投影是将三维实体对象投影到二维平面上的方法。

常见的投影方法有平行投影和透视投影。

平行投影是指在平行于某个方向上的平面上投影,透视投影则是通过透视原理将三维对象投影到平面上。

二、工程图纸的种类与用途2.1 平面图平面图是工程制图中最常用的图纸类型之一,它展示了建筑、机械等工程物体在平面上的布局和位置。

常见的平面图有平面布置图、立面图、剖面图等,通过这些图纸,可以清晰地了解工程物体的空间结构和布置。

2.2 爆炸图爆炸图是为了展示和说明工程物体内部结构而设计的图纸。

通过将工程物体的各个部分分解并展示在同一平面上,可以更好地理解物体的内部结构和组成。

爆炸图在机械设计和建筑设计中被广泛应用。

2.3 概略图概略图是一种简化和概括工程物体形状和结构的图纸。

它不太注重细节,主要用于表示大致的形状和尺寸,以便让人们能够更直观地了解工程对象的外观。

三、制图工具与技术3.1 绘图工具在工程制图中,绘图工具是不可或缺的。

常见的绘图工具有铅笔、尺子、三角板、圆规等。

天津大学《工程制图基础》在线作业一-00001

天津大学《工程制图基础》在线作业一-00001

《工程制图基础》在线作业一-00001
机件具有若干相同结构(如齿、槽等),并按一定规律分布时,只需画出几个完整的结构,其余用()线连接,并注明该结构的总数。

A:粗实
B:细实
C:细点画
D:波浪
参考选项:B
局部放大图的标注中,若被放大的部分有几个,应用()数字编号,并在局部放大图上方标注相应的数字和采用的比例。

A:希腊
B:阿拉伯
C:罗马
D:中国
参考选项:C
连续二素面相互平行的直线面称为()
A:柱面
B:锥面
C:柱状面
D:圆面
参考选项:A
移出断面图的轮廓线用()表示
A:细实线
B:粗实线
C:细虚线
D:粗虚线
参考选项:B
当截平面平行于圆锥面的一条素线时,它与圆锥面所截得的截交线是()
A:双曲线
B:抛物线
C:椭圆
D:直线
参考选项:B
图样比例是指图形与其事物相应要素的线性尺寸之比,1:50表示图上尺寸为1而事物尺寸为50。

A:正确
B:错误
1。

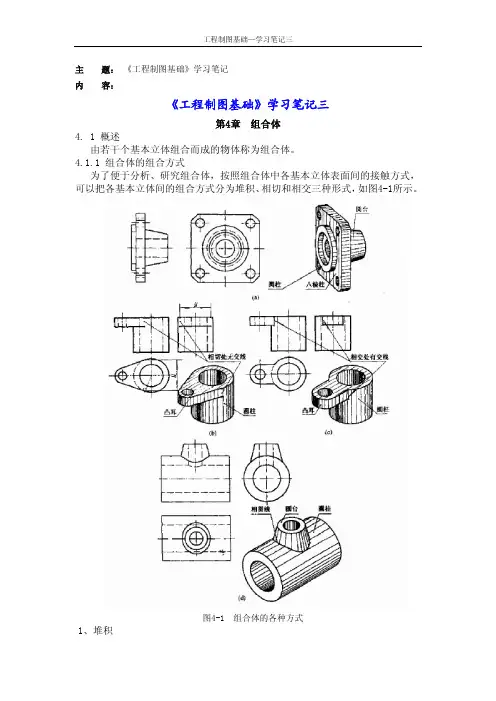

天大《工程制图基础》学习笔记三

天大《工程制图基础》学习笔记三

主 题:《工程制图基础》学习笔记内 容:《工程制图基础》学习笔记三第4章 组合体4.1概述由若干个基本立体组合而成的物体称为组合体。

4.1.1组合体的组合方式为了便于分析、研究组合体,按照组合体中各基本立体表面间的接触方式,可以把各基本立体间的组合方式分为堆积、相切和相交三种形式,如图4-1所示。

图4-1组合体的各种方式1、堆积两基本立体间以平面方式相互接触时称为堆积。

要注意画全各基本立体分界面的投影。

2、相交两基本立体间有截交和相贯时称为相交。

立体表面上的截交线和相贯线均为立体表面的分界线,应按求截交线和相贯线的方法画出。

3、相切两基本立体间有平面和曲面或曲面和曲面光滑连接时称为相切。

两表面相切,相切处不画线4.1.2形体分析法假想将组合体分解为若干个简单立体的分析方法称为形体分析法,它是组合体画图、读图和标注尺寸的主要方法。

4.2画组合体的三面投影图4.2.1形体分析如图4-2所示假想将轴承座分解为套筒Ⅰ、支板Ⅱ、肋板Ⅲ和底板Ⅳ四个简单立体。

套筒Ⅰ外表面和支板Ⅱ的两侧面相切;支板Ⅱ、肋板Ⅲ和底板Ⅳ之间为堆积;套筒Ⅰ和肋板Ⅲ为相交。

图4-2轴承座4.2.2选择正面投影图 (图4-3)安放位置:平稳投射方向:一般选择最能反映物体各组成部分的形状特征和相互位置的方向。

还应考虑其他投影图虚线最少和图幅的合理利用。

如图4-3所示轴承座的正面投影图。

图4-3轴承座的正面投影图的选择4.2.3画图步骤画图时,首先选比例、定图幅,然后布局、画底稿,最后校核、描深各投影图。

轴承座的画图步骤如下:具体操作如图4-4所示。

图4-4轴承座的画图步骤画支板 从反映支板实形的侧面投影画起,画支板的三面投影图。

画肋板及小孔 从反映肋板实形的正面投影画起,画肋板的三面投影图。

布局画底板 从反映底板实形的水平投影画起,画底板的三面投影图。

画套筒 从反映套筒实形的侧面投影画起,画套筒的三面投影图。

加深4.3读组合体的三面投影图4.3.1读图的基本知识1、各个投影图联系起来看一般情况下物体的一个投影图不能确定物体的形状。

天大《工程制图基础》学习笔记二

天大《工程制图基础》学习笔记二

主 题:《工程制图基础》学习笔记内 容:《工程制图基础》学习笔记二第二章正投影法基础2.1正投影法2.1.1投影法和投影投射线通过物体,向选定的平面投射,并在该面上得到图形的方法 ,称为投影法。

根据投影法所得到的图形,称为投影。

2.1.2投影法分类⑴中心投影法投射线汇交一点的投影法称为中心投影法。

图2-1中心投影法⑵行投影法投射线相互平行的投影法称为平行投影法。

斜投影法:S倾斜于P正投影法:S⊥P(a)斜投影法 (b)正投影法图2-2平行投影法2.1.3正投影法的投影特点(1)平面图形或线段平行于投影面时,其投影反映实形或实长。

如图2-3(a)所示。

(2)当平面图形或线段垂直于投影面时,其投影为一直线或一点。

(积聚性)如图2-3(b)所示。

(3)平面图形或线段倾斜于投影面时,其投影为类似形。

如图2-3(c)所示。

图2-3正投影法的投影特点2.1.4物体的三面投影图物体的单面投影不能完全表达其形状,工程图样用多面正投影表达物体,最常见的是三面投影。

(1)三面体系的形成三个两两互相垂直的投影面组成三面体系(2)物体在三面体系中的放置使物体上尽可能多的表面平行或垂直于投影面(3)体在三面体系中的投影:正面投影、侧面投影、水平投影。

如图2-4所示。

图2-4物体的三面投影(4)三面体系的展平—三面投影图。

如图2-5所示。

(5)三面投影的投影规律。

如图2-5所示。

正面投影和水平投影 长对正正面投影和侧面投影 高平齐水平投影和侧面投影 宽相等图2-5三面投影的形成和投影规律2.2立体上点的投影2.2.1立体上点的三面投影。

如图2-6所示。

点的三面投影就是从点分别向三个投影面所作垂线的垂足。

点的三面投影同样遵守“长对正、高平齐、宽相等”的投影规律。

图2-6立体上点的投影2.2.2立体上两点的相对位置立体上两点的相对位置是指这两点在空间的左右(X)、前后(Y)、上下(Z)三个方向上的相对位置。

如图2-7所示。

图2-7立体上两点的相对位置2.3立体上直线的投影2.3.1直线的投影 如图2-8所示。

天大《工程制图基础》教学大纲

天大《工程制图基础》教学大纲

主 题:《工程制图基础》学习笔记学习时间: 整学期内 容: 《工程制图基础》教学大纲英文名称:Fundamentals of Engineering Drawing课程类型:学科基础课适用对象:高等职业教育、高等技术教育、高等教育自学考试.先修课程:画法几何建议教材及参考书:1、《机械制图(非机)》,齐玉来、韩群生著,天津大学出版社。

2、《机械制图习题集(非机类)》叶时勇,唐树忠主编。

一、课程的性质、目的和任务1.课程性质本课程是一门用正投影法绘制和阅读机械图样,既有基本理论又有较多绘图实践的技术基础课。

2.课程的目的和任务通过对制图基本知识、基本方法的学习和绘图实践的训练,培养学生的空间想象和空间分析能力,使之初步具备参加实际工作所必需的读图和绘图能力,并为后续课程阅读机械图样打下基础。

二、课程的教学内容一、 正投影法的基本原理及应用学习用正投影法表达空间形体的基本原理及其在作图中的应用。

(这部分是绘图和读图的理论基础。

)(一) 正投影法1、了解投影法的基本概念和分类。

2、掌握平面与直线的正投影特性。

3、必须掌握三视图的投影规律。

(二) 立体上点、线、面的投影分析1、掌握点的投影作图方法。

2、掌握各种位置直线和平面的投影特点,并能根据投影图分析直线和平面在空间相对于投影面的位置。

3、了解直线投影的三个特性。

(三) 基本立体的三视图及其表面取点1、掌握地面平行于投影面的直棱柱、正棱锥的三视图画法及其表面取点。

2、掌握轴线垂直于投影面的圆柱、圆锥和球第三视图画法及其表面取点。

3、了解环及圆弧回转体的三视图。

(四) 基本立体的截切与相贯1、了解截交线和相贯线的性质。

2、必须掌握特殊位置平面截切直棱柱(底面平行于投影面)、圆柱、圆锥(轴线垂直于投影面)和球第三视图作图方法。

(其中直棱柱的截平面只限1个,回转体的截平面不多于3个,当截平面为两个时,至少有一个为投影面的平行面,当截平面为3个时,均为投影面的平行面。

19春天津大学《工程制图基础》在线作业一100分答案

19春天津大学《工程制图基础》在线作业一100分答案

《工程制图基础》在线作业一-0001试卷总分:100 得分:100一、单选题 (共 40 道试题,共 100 分)1.在所平行的投影面上的投影反实形;其它两投影面上的投影积聚成线且行于相应的投影轴,原直线在空间中是()A.一般位置直线B.投影面平行线C.投影面垂直线[试题分析]本题选择:B2.用来连接两轴线相交的圆形管的接头应是()A.柱状面管B.圆柱管C.锥状面管D.椭圆柱面管[试题分析]本题选择:A3.已知一平面对V及H面的最大斜度线是侧平线,则此平面应是()A.一般位置平面B.正平面C.侧垂面D.铅垂面[试题分析]本题选择:C4.组合体尺寸标注时,尺寸尽可能标注在图形之外,但是为了避免尺寸界线过长或与过多的图形相交,在不影响图形清晰的情况下,也可以标注在图形内部。

A.正确B.错误[试题分析]本题选择:A5.圆柱与球相贯线有()A.空间曲线B.空间曲线、圆C.空间曲线、平面曲线D.空间曲线或圆[试题分析]本题选择:B6.过一种投影面的垂直线可作几种投影面的垂直面()A.一种B.三种C.两种D.无数种[试题分析]本题选择:A7.过一条水平线,能做几个投影面的垂直面?()A.三个B.两个C.一个D.无数个[试题分析]本题选择:C8.与直线平行的投影面上,直线投影的长度与实际长度相等。

A.正确B.错误[试题分析]本题选择:A9.在半剖视图中半个视图与半个剖视图的分界线用()。

A.粗实线B.细实线C.细点画线D.波浪线[试题分析]本题选择:C10.关于下面四种说法,哪一个答案是正确的?()A:同时平行于一条直线的两平面相互平行B:过直线外一点,只有一个平面平行于这条直线C:与一个平面相交成等角的两条直线必定平行D:过平面外两点和该平面垂直的平面只有一个A.A、B正确B.B、C、D正确C.D正确D.四种叙述都错[试题分析]本题选择:D11.相贯线是两立体表面的共有线,其一定是封闭的。

A.正确B.错误[试题分析]本题选择:B12.过一般位置直线最多能做哪几种平面?()A.正垂面、铅垂面B.正垂面、铅垂面和一般位置平面C.正垂面、铅垂面、侧垂面D.正垂面、铅垂面、侧垂面、一般位置平面[试题分析]本题选择:D13.下面叙述中,哪种是错误的()A:所有点都在平面上的曲线是平面曲线B:两个直径不同球面的交线是空间曲线C:平面和曲面的交线一定是平面曲线D:两个曲面的交线可以是空间曲线、平面曲线和直线A.ABC错B.AC错C.ABD错D.BD错[试题分析]本题选择:A14."已知点C(40,-30,-20),则与X轴对称的点D是()"A."(40,-30,20)"B."(40,30,-20)"C."(40,30,20)"D."(-40,-30,-20)"[试题分析]本题选择:C15.在重合断面图中,断面轮廓线应采用()画出。

天大《工程制图基础》学习笔记一

天大《工程制图基础》学习笔记一

主 题:《工程制图基础》学习笔记 内 容:《工程制图基础》学习笔记一 绪论一、本课程的研究对象1、工程图样是生产中重要的技术文件,是技术交流的工具。

工程图样是工程界的语言。

2、工程制图是研究绘图和阅读工程图样的一门学科。

要学习绘图、读图的原理和方法。

3、课程内容:(1)工程制图的基础理论和基础知识(2)投影制图(3)机械制图(4)计算机制图二、本课程的学习目的工程制图是功课各专业及理科有关专业必修的一门技术基础课。

1、学习技术语言2、培养专业素质1)绘图、阅读工程图样的能力2)空间想象、空间分析的能力3)解决实际问题的能力4)动手操作的能力5)严谨细致、认真负责的工作作风3、为后续课程打基础三、本课程的特点1、思维方法的不同,包括空间分析、空间想象、形象思维2、核心是能力的培养3、实践性强4、国家标准规范多,要耐心细致、严谨认真、一丝不苟四、要求1、认真听课。

2、按时完成作业,紧跟课程进度。

3、多看多画多实践。

4、严格遵守国家规定。

第1章 机械制图的基本知识 1.1制图工具及其用法 正确使用制图工具可以提高图样质量,加快绘图速度。

 1、图板 2、丁字尺 3、三角板 4、绘图仪器 ⑴圆规 主要用于画圆和圆弧。

 ⑵分规 用于量取尺寸和截取线段。

 5、绘图铅笔及铅心 6、图纸 图纸有正反两面,用橡皮擦拭容易起毛的一面为反面。

1.2国家标准《技术制图》和《机械制图》的若干规定 《技术制图》和《机械制图》国家标准是我国基础技术标准之一,它起着统一工程“语言”的重要作用。

为了准确无误地交流技术思想,绘图时必须严格遵守《技术制图》和《机械制图》国家标准的有关规定。

 1.2.1图纸幅面及格式(G B/T14689—93) 图纸幅面是指图纸宽度与长度组成的图面。

 (1)图纸幅面尺寸和代号,见表1-1.绘制技术图样时,应优先采用表中规定的基本幅面,必要时可按规定加长。

表1-1基本幅图尺寸 (2)图框格式,如图1-1、图1-2所示。

天津大学16年6月《工程制图基础》在线作业二

天津大学16年6月《工程制图基础》在线作业二

《工程制图基础》在线作业二试卷总分:100 测试时间:--单选题标准答案看上传者相关信息索取标准答案看上传者相关信息索取一、单选题(共40 道试题,共100 分。

)V 1. 图样及说明中的汉字宜采用()。

A. 长仿宋体B. 黑体C. 隶书D. 楷体满分:2.5 分2. 轴测投影图是()。

A. 用平行投影的正投影法绘制的多面投影图B. 用平行投影的正投影法绘制的单面投影图C. 用中心投影法绘制的单面投影图D. 是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影满分:2.5 分3. 幅面代号为A3的图纸长、短边尺寸分别是()。

A. 1189mm、841mmB. 841mm、594mmC. 420mm、297mmD. 297mm、210mm满分:2.5 分4. 点的水平投影到OX轴的距离等于()到OZ轴的距离。

A. 正面投影B. 侧面投影C. 俯视投影D. 以上均不对满分:2.5 分5. 正面斜二测Y轴的轴向变形系数为()。

A. 1B. 0.5C. 0.94D. 0.8满分:2.5 分6. 视图上标有“A向旋转”字样的是斜视图。

A. 正确B. 错误满分:2.5 分7. 标注圆弧的弧长时,表示尺寸线应以()。

A. 箭头B. 该圆弧同心的圆弧线表示C. 标注圆弧的弦长D. 平行与圆弧的直线满分:2.5 分8. 幅面代号为A0的图纸长、短边尺寸分别是()。

A. 1189mm、841mmB. 841mm、594mmC. 420mm、297mmD. 297mm、210mm满分:2.5 分9. 下列没有运用剖切方式表达的图样有()。

A. 建筑怕平面图B. 立面图C. 结构详图D. 横梁断面图满分:2.5 分10. 梁和柱子的保护层厚度为()。

A. 15mmB. 25mmC. 35mmD. 45mm满分:2.5 分11. 判断:符号“∠1:10”表示斜度1:10A. 正确B. 错误满分:2.5 分12. 已知点A(20,20,10),点B(20,20,30),则(?)产生重影点。

天大2018年6月考试《工程制图基础》离线作业考核试(第四组答案)

天大2018年6月考试《工程制图基础》离线作业考核试(第四组答案)

第四组:一、作图题(每小题25分,共50分)1、已知两个投影,求第三个投影。

答:2、分析下列螺纹及螺纹连接画法中的错误,在下方指定位置画出正确的图形。

答:错误:正确:二、问答题(每小题25分,共50分)1.配置在钢筋混凝土构件中的钢筋,按其所起的作用可分为哪几类?答:(1)受力钢筋。

指承受构件内拉、压应力的钢筋。

其配置根据受力通过计算确定,且应满足构造要求。

(2)架立筋。

架立筋一般设置在梁的受压区,与纵向受力钢筋平行,用于固定梁内钢筋的位置,并与受力筋形成钢筋骨架。

架立筋是按构造配置的。

(3)箍筋。

箍筋用于承受梁、柱中的剪力、扭矩,固定纵向受力钢筋的位置等。

(4)分布筋。

分布筋用于单向板、剪力墙中。

单向板中的分布筋与受力筋垂直。

其作用是将承受的荷载均匀地传递给受力筋,并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。

在剪力墙中布置的水平和竖向分布筋,除上述作用外,不可参与承受外荷载。

(5)构造筋。

指因构造要求及施工安装需要而配置的钢筋。

如腰筋、吊筋、拉接筋等。

2.基础的组成和分类都是什么?答:组成:1.条形基础:多用于单层或多层砌体结构;2.独立基础:多用于框架结构或单独柱子的情况;3.井格式基础:当地基条件较差,为了提高建筑物的整体性,防止柱子之间产生不均匀沉降,常将柱下基础沿纵横两个方向扩展连接起来,做成十字交叉的井格基础;4.桩基础:当浅埋基础不能满足地基强度和变形要求时采用;5.筏基础:常用于地基软弱的多层砌体结构、框架结构、剪力墙结构的建筑,以及上部结构荷载较大且不均匀或地基承载力低的情况;6.箱形基础:用于上、对地基不均匀沉降要求严格的高层建筑、重型建筑以及软弱土地基上多层建筑时;部建筑物荷载大。

分类:无筋扩展基础、扩展基础、筏形基础、箱形基础、桩基础和岩石锚杆基础.。

天津大学网络教育试卷:001031工程制图基础-作业1

天津大学网络教育试卷:001031工程制图基础-作业1
、()
、()
、()
、()
考生答案:C
9.用来连接两轴线相交的圆形管的接头应是()
、柱状面管
、圆柱管
、锥状面管
、椭圆柱பைடு நூலகம்管
考生答案:A
10.当有两根直径不等且平行错开的管道,若要连接时需采用()
、圆柱面管
、圆锥面管
、椭圆柱面管
、椭圆锥面管
考生答案:D
11.局部放大图的标注中,若被放大的部分有几个,应用( )数字编号,并在局部放大图上方标注相应的数字和采用的比例。
、希腊
、阿拉伯
、罗马
、中国
考生答案:C
12.移出断面图的轮廓线用()表示
、细实线
、粗实线
、细虚线
、粗虚线
考生答案:B
13.为了使得视图清晰,在剖面上一定不要有虚线。
、正确
、错误
考生答案:B
14.半剖视图用的是两个平行的剖切平面。
、正确
、错误
考生答案:B
15.局部剖视图上的波浪线可以超出轮廓线之外。
、正确
局部放大图的标注中若被放大的部分有几个应用数字编号并在局部放大图上方标注相应的数字和采用的比例
试卷:001031工程制图基础-作业
1.与直线垂直的投影面上,直线投影积聚成一个点
、正确
、错误
考生答案:A
2.下面哪一个答案中所指的曲面是可展曲面?()
、所有的直线面
、锥状面和柱状面
、正螺旋面
、圆锥面、圆柱面、锥面、柱面
、三个
、两个
、一个
、无数个
考生答案:C
6.在两投影面体系中,正面投影和水平投影都重合的点位于()
、第二分角和第四分角

天津大学《工程制图与计算机辅助设计》课程教学大纲

天津大学《工程制图与计算机辅助设计》课程教学大纲

天津大学《工程制图与计算机辅助设计》课程授课纲领课程编号:2160293课程名称:工程制图与计算机辅助设计学时:40学分:2学时分配:授课:24上机:实验:16实践:实践(周):授课学院:计算机科学与技术学院合用专业:计算机科学与技术软件工程先修课程:计算机软、硬件技术基础一.课程的性质与目的本课程为计算机学院计算机工程方向的必修课,软件学院的必修课。

随着现代社会科学技术的发展,对画图精度的要求越来越高。

工业产品的更新换代十分迅速,要求新产品的设计必定高效率地完成。

手工画图根本无法胜任。

由于计算机画图拥有出图速度快、精度高、图形文件便于管理、检索、更正等特点,因此,为了适应数字信息时代的潮流,利用计算机的高速运算及数据办理能力,实现计算机辅助设计与画图是科学技术发展的必然趋势。

将对工业生产水平产生深远的影响。

工程设计人员必定学习掌握计算机画图技术。

二.授课基本要求熟悉工程制图的基本要求,掌握利用计算机辅助设计软件来进行画图与设计,主若是 AutoCAD和 Protel 的使用。

主要内容包括:工程图部分:认识工程制图的国家标准和投影基础AutoCAD画图基础组合体的画图和读图熟练掌握轴测图的画法与读图掌握机件、螺纹、螺纹紧固件等的表达方法掌握零件图与装置图的表达方法电气图部分:熟悉电子系统设计、嵌入式系统开发基本需求认识电子设计自动化(EDA)软件的发展掌握 PROTEL 99 SE 电路辅助设计软件的使用完成嵌入式应用系统设计实习任务三.授课内容工程图部分:第 1 章工程图的国家标准和投影基础制图的国家标准投影的基本知识几何要素的投影第 2 章立体的投影三视图的形成及其投影规律基本体的三视图立体表面交线的画法第 3 章 AutoCAD 2005 画图基础启动 AutoCAD 2005工作界面系统环境设置命令的输入坐标系与数据输入图形文件管理图形显示控制图层的作用与功能AutoCAD 画图实例第4章组合体组合体的组成形式及解析方法组合体的画图组合体的读图方法组合体的尺寸注明第5章轴测图基本知识画法轴测剖视图用AutoCAD绘制正等轴测图第 6 章机件的表达方法表达机件外形的方法--视图表达机件内形的方法--剖视图表达机件断面形状的方法--断面图其他表达方法剖视应用举例用AutoCAD二维画图命令绘制剖视图由AutoCAD实体图生成剖视图第 7 章螺纹及螺纹紧固件螺纹的基本知识螺纹紧固件第8章零件图零件图的作用和内容零件图的技术要求与注明利用AutoCAD增加文字图块及属性计算机绘制零件图的方法及步骤第 9 章装置图的绘制装置图的基本内容与表达方法装置图的绘制方法和步骤装置图的读图由装置图拆画零件图电气图部分:电子系统设计的需求及其发展变化EDA软件的发展进度PROTEL软件的使用原理图设计环境用工具画原理图、画元件图电路板设计环境、画电路板、元件封装图自动布线画电路板设计规则与信号解析电路仿真综合设计练习四.学时分配授课内容授课上机实验实践实践(周)第 1 章工程图的国家标准2和投影基础第 2 章立体的投影2第 3 章 AutoCAD2005 画图2基础、第 4 章组合体第 5章轴测图2第 6 章机件的表达方法2第 7 章螺纹及螺纹紧固件2第 8章零件图2第 9 章装置图的绘制2AutoCAD 使用实验授课8电子系统设计的需求及其发2展变化EDA 软件的发展进度2PROTEL 软件的使用4PROTEL 综合设计练习8总计:2416五.议论与核查方式平时及实验成绩 40%,考试成绩60%。

天大《工程制图基础》学习笔记二

天大《工程制图基础》学习笔记二

主 题:《工程制图基础》学习笔记内 容:《工程制图基础》学习笔记二第二章正投影法基础2.1正投影法2.1.1投影法和投影投射线通过物体,向选定的平面投射,并在该面上得到图形的方法 ,称为投影法。

根据投影法所得到的图形,称为投影。

2.1.2投影法分类⑴中心投影法投射线汇交一点的投影法称为中心投影法。

图2-1中心投影法⑵行投影法投射线相互平行的投影法称为平行投影法。

斜投影法:S倾斜于P正投影法:S⊥P(a)斜投影法 (b)正投影法图2-2平行投影法2.1.3正投影法的投影特点(1)平面图形或线段平行于投影面时,其投影反映实形或实长。

如图2-3(a)所示。

(2)当平面图形或线段垂直于投影面时,其投影为一直线或一点。

(积聚性)如图2-3(b)所示。

(3)平面图形或线段倾斜于投影面时,其投影为类似形。

如图2-3(c)所示。

图2-3正投影法的投影特点2.1.4物体的三面投影图物体的单面投影不能完全表达其形状,工程图样用多面正投影表达物体,最常见的是三面投影。

(1)三面体系的形成三个两两互相垂直的投影面组成三面体系(2)物体在三面体系中的放置使物体上尽可能多的表面平行或垂直于投影面(3)体在三面体系中的投影:正面投影、侧面投影、水平投影。

如图2-4所示。

图2-4物体的三面投影(4)三面体系的展平—三面投影图。

如图2-5所示。

(5)三面投影的投影规律。

如图2-5所示。

正面投影和水平投影 长对正正面投影和侧面投影 高平齐水平投影和侧面投影 宽相等图2-5三面投影的形成和投影规律2.2立体上点的投影2.2.1立体上点的三面投影。

如图2-6所示。

点的三面投影就是从点分别向三个投影面所作垂线的垂足。

点的三面投影同样遵守“长对正、高平齐、宽相等”的投影规律。

图2-6立体上点的投影2.2.2立体上两点的相对位置立体上两点的相对位置是指这两点在空间的左右(X)、前后(Y)、上下(Z)三个方向上的相对位置。

如图2-7所示。

图2-7立体上两点的相对位置2.3立体上直线的投影2.3.1直线的投影 如图2-8所示。

工程制图基础 天津大学离线考核题库及答案

工程制图基础 天津大学离线考核题库及答案

工程制图基础请在以下五组题目中任选一组作答,满分100分。

第一组:一、作图题(每小题25分,共50分)1.补画左视图答:2.在指定位置绘出下面构件的1-1剖面图和2-2断面图。

答:1-1剖面图为:2-2断面图为:二、问答题(每小题25分,共50分)1.画组合体三面投影图的步骤是什么?答:(1)进行形体分析。

首先将组合体分解成若干个基本体或部分基本体,确定组成组合体的各基本体的形状、相对位置,以及相邻表面的相互位置关系,从而确定组合体的组成方式。

(2)确定组合体的正面投影方向。

确定该位置时,要注意:①使正面投影尽可能多的反映该组合体的形状特征;②将组合体按自然位置放置;③尽可能减少组合体投影中的虚线,以使图形清晰。

(3)画三面图。

①布置3个投影的位置,选比例、定图幅、画基准线。

②按照形体分析的结果,依次画出组合体的三面图。

③检查、并用规定的线型加深图线,最终完成组合体的三面投影。

2.什么是剖面图?什么是断面图?它们有什么区别?答:假想用剖切面把物体分割成两部分,移去观察者和剖切面之间的部分,而将其余部分向投影面投射,所得的图形就叫剖面图。

用剖切平面将物体的某处切断,仅画出该剖切面与物体接触部分的图形,该图称为断面图。

区别:①断面图只画出物体截断面的投影,而剖面图还要画出剖切平面后物体可见部分的投影。

②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形,也用于表达建筑形体的内部形状;而剖面图主要用于表达物体的内部结构。

③断面图的剖切符号仅画出剖切位置线,而不画表示投射方向的剖视方向线,投射方向是通过编号的注写位置来表示的;剖面图需要画出剖切位置线和投射方向线。

第二组:一、作图题(每小题25分,共50分)1.根据轴测图,按1:1完成三视图。

答:2.根据已知投影,补全平面四边形ABCD的水平投影。

答:二、问答题(每小题25分,共50分)1.什么是装配图?它的作用和内容是什么?答:机器或部件是由若干个零件按一定的关系和技术要求组装而成,表达机器或部件的图样称为装配图。

天津大学《画法几何及工程制图》在线作业一-01

天津大学《画法几何及工程制图》在线作业一-01

《画法几何及工程制图》在线作业一
截平面与圆柱轴线倾斜,截交线的形状为()
A:一对平行线
B:圆
C:椭圆
参考选项:C
视图主要是表达物体的外部结构形状,而物体内部的结构形状,在前面视图中是用虚线表示的。

当物体内部结构复杂时,视图中就会出现较多的虚线,有时内、外结构的虚、实线重叠在一起,既影响图形的清晰,又不利于看图和标注尺寸。

为了完整清晰地表达物体的内部结构形状,《技术制图》国家标准规定了()的画法。

A:剖视图
B:局部视图
C:放大图
参考选项:A
零件图的技术要求一般包括表面粗糙度、尺寸公差、形状和位置公差、金属材料的热处理及其他需要说明的内容。

A:正确
B:错误
参考选项:A
A:A
B:B
C:C
D:D
参考选项:C
判断:当截交线的某—投影为已知时,也可利用作表面上点的方法作出截交线的其余投影
A:正确
B:错误
参考选项:A
正面投影图是三面投影图的主要投影图。

选择正面投影图时必须考虑组合体的()和正面投射方向。

A:形状
B:安放位置
C:大小
参考选项:B
1。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

工程制图基础
要求:
一、独立完成,下面已将五组题目列出,请按照学院平台指定
..的做题组数作答,
每人只答一组题目
....,满分100分;
........,多答无效
平台查看做题组数操作:学生登录学院平台→系统登录→学生登录→课程考试→离线考核→离线考核课程查看→做题组数,显示的数字为此次离线考核所应做哪一组题的标识;
例如:“做题组数”标为1,代表学生应作答“第一组”试题;
二、答题步骤:
1.使用A4纸打印学院指定答题纸(答题纸请详见附件);
2.在答题纸上使用黑色水笔
..作答;答题纸上全部信息要求手
....按题目要求手写
写,包括学号、姓名等基本信息和答题内容,请写明题型、题号;
三、提交方式:请将作答完成后的整页答题纸以图片形式依次粘贴在一个
....
.......Word
文档中
...上传(只粘贴部分内容的图片不给分),图片请保持正向、清晰;
1.完成的作业应另存为保存类型是“
....”.提交;
.........Word97
......-.2003
2.上传文件命名为“中心-学号-姓名-科目.doc”;
3.文件容量大小:不得超过20MB。

提示:未按要求作答题目的作业及雷同作业,成绩以
....................0.分记
..!
答案咨询QQ:245138455
题目如下:
第一组:
一、作图题(每小题25分,共50分)
1.补画左视图
2.根据轴测图,按1:1完成三视图。

二、问答题(每小题25分,共50分)
1.画组合体三面投影图的步骤是什么?
2.什么是装配图?它的作用和内容是什么?
第二组:
一、作图题(每小题25分,共50分)
1.在指定位置绘出下面构件的1-1剖面图和2-2断面图。

2.根据已知投影,补全平面四边形ABCD的水平投影。

二、问答题(每小题25分,共50分)
1.什么是剖面图?什么是断面图?它们有什么区别?
2.尺寸的四要素都是什么?
第三组:
一、作图题(每小题25分,共50分)
1、已知两个投影,求第三个投影。

2、分析下列螺纹及螺纹连接画法中的错误,在下方指定位置画出正确的图形。

二、问答题(每小题25分,共50分)
1.配置在钢筋混凝土构件中的钢筋,按其所起的作用可分为哪几类?
2.基础的组成和分类都是什么?
第四组:
一、作图题(每小题25分,共50分)
1、分析下列螺纹及螺纹连接画法中的错误,在下方指定位置画出正确的图形。

2.根据立体图画三视图。


二、问答题(每小题25分,共50分)
1.基础的组成和分类都是什么?
2.预埋件、预留孔洞的表示方法是什么?
第五组:
一、作图题(每小题25分,共50分)
1.根据轴测图,按1:1完成三视图。

2.补画左视图
二、问答题(每小题25分,共50分)
1.建筑工程施工图的分类有哪些?
2.画组合体三面投影图的步骤是什么?。

相关文档
最新文档
