电控高压共轨柴油发动机原理及特点资料
高压共轨工作原理介绍
高压共轨工作原理介绍高压共轨系统是一种现代柴油发动机燃油喷射系统，它采用了一种高压油泵将燃油送往一个共轨（称为油轨）上，再通过电控单元对喷油嘴进行精确控制，实现燃油喷射。
高压共轨系统具有高效、节能、环保等特点，是现代柴油发动机的主流燃油喷射系统。
高压共轨系统由几个关键部件组成，包括高压油泵、共轨、喷油嘴等。
设备的工作原理如下：高压油泵：高压油泵是高压共轨系统的核心部件，主要用于将柴油从油箱抽送到油轨中。
高压油泵内部有一个可变泵量调节装置，通过控制这个装置，可以实现对油泵的流量和压力进行调节。
高压油泵将燃油推送到油轨上，使油轨内的压力保持在一个高压水平。
共轨：共轨是一个高压油管，位于柴油发动机的缸体上方。
它连接着高压油泵和喷油嘴，起到燃油储存和传输的作用。
共轨内部的压力由高压油泵提供，可以实现非常高的压力水平。
燃油进入共轨后，会被保持在高压状态，等待喷油嘴的控制信号。
喷油嘴：喷油嘴位于发动机缸体上方，负责将高压能量释放出来，将燃油喷射到气缸中。
喷油嘴的喷油量和喷油时间由电控单元精确控制，可以根据发动机负载和转速的变化来进行调节。
当接收到控制信号时，喷油嘴会打开，将压力释放出来，喷射燃油。
电控单元：电控单元是高压共轨系统的控制中心，负责接收车速、转速等传感器的信号，并根据这些信号控制喷油嘴的喷油时间和喷油量。
通过精确控制燃油喷射的时间和量，电控单元可以实现对发动机的燃油喷射过程进行精确调节，以获得最佳的燃烧效果。
高压共轨系统的工作原理是基于电控技术和高压燃油的高效利用。
它能够实现对燃油喷射过程的高精度控制，提高发动机的燃烧效率，减少能源消耗和废气排放。
高压共轨系统还具有响应速度快、噪音低、可靠性高等优点，成为现代柴油发动机的首选燃油喷射系统。
浅谈柴油机电控高压共轨技术
浅谈柴油机电控高压共轨技术摘要:电控高压共轨技术是一种燃油喷射压力与发动机转速无关的供油系统,由高压泵、压力传感器和电子控制单元(ECU)组成的闭环系统中,将喷油压力的产生和喷射过程彼此完全分开。
关键词:柴油机共轨喷油压力控制提高柴油机动力性,实现低污染、低油耗的中心任务就是改善柴油机的燃烧过程。
也就是要保证组成燃烧过程的进气、喷油、燃烧三要素中的油、气良好混合和在不同工况下满足不同的燃烧和放热要求。
其中喷油是最重要的因素。
所谓电控高压共轨技术主要是对喷油过程进行控制,是指在高压泵、压力传感器和电子控制单元(ECU)组成的闭环系统中,将喷油压力的产生和喷射过程彼此完全分开的一种供油方式,由高压油泵把高压燃油输送到公共供油管,ECU控制喷油器的喷油量,喷油量大小取决于公共供油管压力和电磁阀开启时间的长短。
一、电控高压共轨柴油机的组成1、控制系统:包含了传感器、电脑和执行器。
电脑是电控共轨燃油系统的核心部分,它根据各传感器的信息进行综合计算,完成各种处理后,求出最佳喷油时间和最合适的喷油量,并且计算出在什么时刻、在多长的时间范围内向喷油器发出开启压电阀或关闭压电阀的指令,从而精确控制发动机的工作过程。
2、燃油供给系统:包含了高压供油泵、共轨和喷油器。
高压供油泵将燃油加压成高压,输入共轨内,储存在共轨内的燃油在适当的时刻通过喷油器喷入发动机汽缸内。
电控共轨系统中的喷油器是一种非常精密的压电阀,它的开启和关闭由电脑控制。
二、电控高压共轨技术工作原理:燃油从油箱被电动输油泵吸出后,经油水分离器滤清后,被送入VP分配式高压油泵,这时燃油压力为0.2Mpa。
进入VP分配泵的燃油一部分通过高压油泵上的安全阀进入油泵的润滑和冷却油路,流回油箱;一部分进入VP分配式油泵,在VP分配式高压泵中,燃油被加压到135Mpa后,被输送到蓄压器。
高压柴油从蓄压器、流量限制阀往高压油管进入喷油器后,又分两路:一路直接进入燃烧室;一路在喷油期间针阀导向部分和控制套筒与柱塞缝隙泄漏的多余燃油一起流回油箱。
高压共轨电控喷射柴油机原理
排量控制
燃油箱
喷油泵
公共
油槽
电磁阀 控制开启
喷油嘴
高压燃油由供油泵产生, 通过公共油槽进入到各喷油嘴. 喷油的开始与结束是由 喷油嘴中的电磁阀来控制着喷嘴中的针阀的开与闭来实现的.
6
7
电喷的燃油系统循环路径
喷油器
安全阀 燃油冷却器
公共油槽
燃油滤芯 2μm
低怠速: 5.1~13.3 kg/cm2 开启时: 3.1~11.3 kg/cm2
压力传感器
回油块
高压供油泵
低压齿轮泵 燃油排气泵 附加燃油滤芯 10μm 油水分离器
8
PC200-8 燃油系统图
限压阀
公共油槽
*
溢流阀
燃油滤芯
喷射器 手油泵
回油 单 向阀
供油泵
IMV 阀
齿轮泵
附加滤芯
燃油冷却器
燃油 燃油箱
(1) 限压阀: 1,850 bar (2) 溢流阀: 105 bar to 13 bar
PCV 与高压泵做在一起, 用来控制压力. 凸轮轴有三个峰, 泵的柱塞数就可降为气缸数的 1/3, 同时, 给公共油槽的加压次数与气 缸数相同, 这样就容易达到公共油槽中的压力稳定与平稳.
13
PC200-8供油泵
齿轮泵
供油泵
齿轮泵
进油阀
输油阀
14
*喷射量 *喷射时间 *喷射次数
公共油槽 压力传感器
油流减振器
燃油 回流
公共油槽
喷射压 力控制
1.燃油箱 2.燃油滤芯 3.供油泵 4.公共油槽 5.喷油器
6.ECU 7.传感器（G、 NE）
NE 传感器
G 传感器
喷油泵
『专业知识』柴油发动机高压共轨电控燃油喷射技术
『专业知识』柴油发动机高压共轨电控燃油喷射技术1. 柴油机高压共轨电控燃油喷射技术的发展历程燃油喷射系统是柴油发动机的核心组成部分。
它是在一定的压力下，利用喷油器将一定数量的燃料直接喷入气缸或进气道内的燃油供给装置。
自1897年德国发明家鲁道夫·狄塞尔发明第一台柴油发动机以来，燃油喷射系统经历了由蓄压式到机械式再到电控式的发展历程。
图1 世界燃油喷射系统发展历程从电子技术控制燃油喷射的角度，经历了3个阶段。
表1展示了柴油机喷射阶段及特点。
表1 柴油机电控燃油喷射阶段及特点2. 柴油机高压共轨电控技术的工作原理及组成高压共轨电控喷油系统的主要部件包括：燃油泵、高压油轨、喷油器、ECM和各种传感器等组成。
图2 高压共轨燃油系统工作图图2是共轨燃油系统的原理图，显示了机械，流体，电气和所有关键要素之间的联系。
燃油首先由低压泵通过入口计量阀供应给高压泵，然后由高压泵产生满足要求的高压燃油，再由高压泵传递给共轨管。
共轨管主要是用于储存高压燃油的容器，为喷油器喷射做准备。
最后喷油器按照ECM的指令去控制一定量的燃油喷射到汽缸。
•高压燃油泵高压油泵将低压系统中的清洁燃油进行加压，使其产生足够的压力冲破出油阀的限制，其结构如图3所示。
图3 高压油泵结构图图4 高压油产生简图工作原理：吸油行程中，柱塞随着凸轮的转动，柱塞由上止点移动到下止点，过程中柱塞腔内容积不断增大，压力不断减小，输油泵提供的燃油不断被吸入到柱塞腔中，直至柱塞移到下止点，进油阀关闭，切断了低压燃油与柱塞腔之间的油路，吸油结束。
凸轮轴继续转动，柱塞由下止点移动到上止点，过程中柱塞腔容积不断减小，腔内燃油不断被加压至阀门预设值，此时阀门开启，腔内燃油流入共轨管中。
图4为高压油的产生简图。
•喷油器喷油器是高压共轨燃油系统中最复杂和最关键的部件，它能根据ECM传送的电子控制信号，将共轨内的高压燃油以最佳的喷油定时、喷油量、喷油率和喷雾状态喷入发动机燃烧室中进行燃烧。
高压共轨工作原理介绍6篇
高压共轨工作原理介绍6篇第1篇示例：高压共轨是一种现代柴油发动机燃油系统，它是将传统的喷油泵、喷油器和高压油管等部件集成在一起，通过共轨系统实现燃油的高效喷射和燃烧。
高压共轨系统在柴油发动机中具有重要的作用，它通过精准控制燃油喷射的时间、量和压力，使发动机在各种工况下都能得到最佳的燃烧效果，从而提高动力性能和燃油经济性。
高压共轨系统的工作原理主要包括高压油泵、共轨、喷油嘴和电控单元等几个部分。
首先是高压油泵，它负责将柴油从燃油箱中抽取，并将其压缩到很高的压力，一般在1000-2000 bar以上。
这样的高压可以确保柴油在喷射时能够达到足够的雾化效果，使其充分燃烧。
然后是共轨，共轨是一个高压的储油管，它在高压油泵输出的柴油注入并将压力传递至各个喷油嘴。
共轨的设计可以减小柴油的脉动，确保各个喷油嘴能够获得相同的燃油压力，从而实现燃油的均匀喷射。
接着是喷油嘴，喷油嘴是将高压柴油雾化喷射到气缸内的关键部件。
在高压共轨系统中，喷油嘴通过电磁控制阀门来控制喷油的时间和量，电控单元会根据发动机的工况和转速来调整喷油嘴的喷油参数，确保燃油能够在最佳的时机喷射到燃烧室内。
最后是电控单元，电控单元是整个高压共轨系统的大脑，它接收来自传感器的各种信号，包括发动机转速、负荷、水温等参数，并根据这些参数来调整高压油泵的工作，控制共轨的压力和喷油嘴的喷油时机和量，从而实现发动机的最佳燃烧效果。
高压共轨系统通过精密的电控和高效的组件设计，实现了柴油燃烧过程的精准控制，从而提高了发动机的动力性能和燃油经济性。
随着技术的不断进步，高压共轨系统正在逐渐成为柴油发动机的主流燃油系统，带来了更加环保和高效的驾驶体验。
第2篇示例：高压共轨技术是当今柴油发动机燃油喷射系统中的一项重要技术革新，它的出现极大地提高了柴油发动机的功率性能和燃油经济性。
本文将介绍高压共轨技术的工作原理，以及这一技术对柴油发动机性能提升的影响。
高压共轨是一种新型的柴油喷射系统，其最大特点是将喷射压力和喷射时间进行了有效的分离。

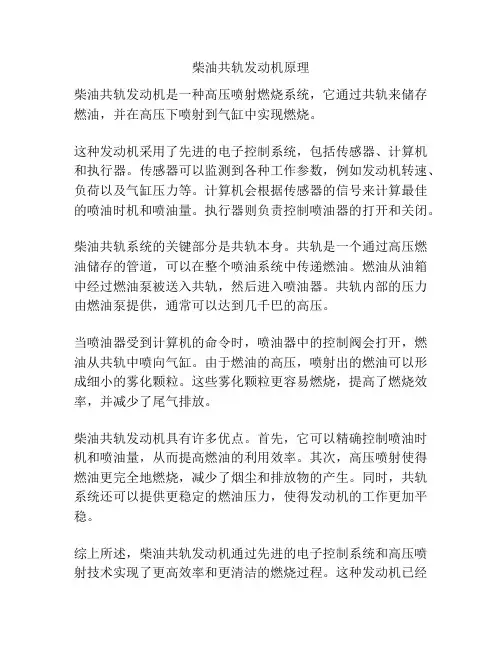

柴油共轨发动机原理
柴油共轨发动机原理
柴油共轨发动机是一种高压喷射燃烧系统，它通过共轨来储存燃油，并在高压下喷射到气缸中实现燃烧。
这种发动机采用了先进的电子控制系统，包括传感器、计算机和执行器。
传感器可以监测到各种工作参数，例如发动机转速、负荷以及气缸压力等。
计算机会根据传感器的信号来计算最佳的喷油时机和喷油量。
执行器则负责控制喷油器的打开和关闭。
柴油共轨系统的关键部分是共轨本身。
共轨是一个通过高压燃油储存的管道，可以在整个喷油系统中传递燃油。
燃油从油箱中经过燃油泵被送入共轨，然后进入喷油器。
共轨内部的压力由燃油泵提供，通常可以达到几千巴的高压。
当喷油器受到计算机的命令时，喷油器中的控制阀会打开，燃油从共轨中喷向气缸。
由于燃油的高压，喷射出的燃油可以形成细小的雾化颗粒。
这些雾化颗粒更容易燃烧，提高了燃烧效率，并减少了尾气排放。
柴油共轨发动机具有许多优点。
首先，它可以精确控制喷油时机和喷油量，从而提高燃油的利用效率。
其次，高压喷射使得燃油更完全地燃烧，减少了烟尘和排放物的产生。
同时，共轨系统还可以提供更稳定的燃油压力，使得发动机的工作更加平稳。
综上所述，柴油共轨发动机通过先进的电子控制系统和高压喷射技术实现了更高效率和更清洁的燃烧过程。
这种发动机已经
成为现代柴油车辆中的主流技术，并在环保和节能方面发挥了重要作用。
简述高压共轨电控柴油项射系统的组成、工作原理和特点
简述高压共轨电控柴油项射系统的组成、工作原理和特点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!高压共轨电控柴油喷射系统是现代柴油发动机的关键部件之一，它的组成、工作原理和特点对发动机的性能和可靠性具有重要影响。
解读柴油机高压共轨电控喷射系统
柴油机高压共轨电控喷射系统一、柴油机基本知识柴油发动机与汽油发动机具有基本相同的结构，都有气缸体、气缸盖、活塞、气门、曲柄、曲轴、凸轮轴、飞轮等。
但前者用压燃柴油作功，后者用点燃汽油作功，一个"压燃"一个"点燃"，就是两者的根本区别点。
汽油机的燃料是在进气行程中与空气混合后进入气缸，然后被火花塞点燃作功；柴油机的燃料则是在压缩行程接近终了时直接喷注入气缸，在压缩空气中被压燃作功。
这个区别造成了柴油机在燃料供给系统的结构有其自己的特点。
柴油机的燃料喷射系统是由喷油泵、喷油器、高压油管及一些附属辅助件组成。
柴油机燃料输送的简单过程是：输油泵将柴油送到滤清器，过滤后进入喷油泵（为了保证充足的燃料并保持一定的压力，要求输油泵的供油量比喷油泵的需要量要大得多，多余的柴油就经低压管回到油箱，其它部分柴油被喷油泵压缩至高压）经过高压油管进入喷油器直接喷入气缸燃烧室中压燃。
（示意图是柴油机燃料供给系统，4是高压输油管、1、2、3是低压输油管、5、6、7、8是回油管）。
二、高压共轨电控柴油喷射系统现代先进的汽车柴油机一般采用电控喷射、共轨、涡轮增压中冷等技术，在重量、噪音、烟度等方面已取得重大突破，达到了汽油机的水平，而且相比汽油机更环保。
目前国外轻型汽车用柴油机日益普遍，奔驰、大众、宝马、雷诺、沃尔沃等欧洲名牌车都有采用柴油发动机的车型。
在电控喷射方面柴油机与汽油机的主要差别是，汽油机的电控喷射系统只是控制空燃比，柴油机的电控喷射系统则是通过控制喷油时间来调节输出的大小，而柴油机喷油控制是由发动机的转速和加速踏板位置（油门拉杆位置）来决定的。
因此，基本工作原理是计算机根据转速传感器和油门位置传感器的输入信号，首先计算出基本喷油量，然后根据水温、进气温度、进气压力等传感器的信号进行修正，再与来自控制套位置传感器的信号进行反馈修正，确定最佳喷油量的。
电控柴油喷射系统由传感器、ECU（计算机）和执行机构三部分组成。
电控高压共轨系统的技术特点
电控高压共轨系统的技术特点电控高压共轨系统的技术特点电控高压共轨技术是指在高压油泵、共轨管、压力传感器和ECU组成的闭环系统中，将喷射压力的产生和喷射过程彼此分开的一种技术，由高压油泵把高压燃油输送到共轨管，通过对共轨管内的油压进行闭环控制，喷压独立可调。
这种系统具有以下特点：可靠性：对轻型车来说系统零部件成熟且有长期使用考核验证、中型比较成熟；但是对重型柴油机使用寿命未经验证（单体泵供应商声称100万公里，而共轨供应商尚无一敢承诺30万公里）；υ继承性：结构简单，安装方便。
υ灵活性：共轨油压独立于发动机转速控制、整车控制功能强，适应轻型车特别是乘用车的要求；υ优化噪声：预喷技术可以降低怠速噪声；υ喷油规律：共轨系统的初始喷射率太高，不符合柴油机燃烧所需要的先缓后急的规律，不利于排放控制；υ喷油压力：一代共轨喷油压力1350~1450bar，二代做到1600bar，总体来说比单体泵和泵喷嘴要低，所以在油耗上有3%左右的劣势；将来做到1800barυ以上但是需要采用增压共轨技术，还没有成熟，成本增加较大。
多次喷射：可以实现多次喷射，目前最好的共轨系统可以进行6υ次喷射；共轨系统的灵活性好，但是势必带来匹配工作的难度。
时间和技术人员的水平，决定了一定阶段在中国使用太灵活的系统不一定能达到预期的效果；升级潜力：多次喷射特别是后喷能力使得共轨系统特别方便地和后处理系统配合，具有实现欧Ⅳ、欧Ⅴ排放法规的潜力；υ适应能力：燃油（水、灰份杂质）适应能力差，对用户使用条件要求高υ复杂性：系统特别是控制系统和控制策略复杂对整车厂、用户、售后维修均带来挑战；零部件更换成本高，特别是电控喷油器和电控喷油泵；υ相对于电控单体泵系统，高压共轨更轻巧、更适用于中轻型发动机。
图7为高压共轨系统示意图。
图7 高压共轨系统示意图目前，广泛应用于市场的电控高压共轨系统国外生产商主要有德国博世、美国德尔福、日本电装和德国西门子VDO。
电控共轨柴油机电控原理简介PPT课件
04 进排气系统优化措施
进气歧管设计与优化
进气歧管长度与直径设计
01
根据柴油机工作特点，合理设计进气歧管长度和直径，以优化
气流速度和分布。
进气歧管形状优化
02
采用计算流体力学（CFD）技术，对进气歧管形状进行优化，
减少气流阻力和涡流损失。
进气歧管材料选择
03
选用耐高温、耐腐蚀、轻量化的材料，以提高进气歧管的耐用
涡轮增压器匹配策略
1 2 3
涡轮增压器类型选择
根据柴油机排量和功率需求，选用合适的涡轮增 压器类型（如定压涡轮增压器、脉冲涡轮增压器 等）。
涡轮增压器与柴油机匹配
通过调整涡轮增压器参数（如压比、流量等）， 实现与柴油机的良好匹配，提高进气压力和空气 流量。
涡轮增压器控制系统
采用先进的控制算法和传感器技术，对涡轮增压 器进行精确控制，确保其在不同工况下均能保持 高效稳定的工作状态。
选择性催化还原（SCR）后处理系统
SCR系统组成
由尿素水溶液喷射系统、催化剂和反应器等组成。尿素水溶液在排气中分解为氨气，氨气与排气中的 NOx在催化剂作用下发生还原反应生成氮气和水。
SCR系统工作原理
当柴油机排气流经SCR反应器时，尿素水溶液喷射系统将尿素水溶液喷入排气中，尿素水溶液在高温 下分解为氨气和二氧化碳。氨气与排气中的NOx在催化剂表面发生化学反应，生成无害的氮气和水， 从而降低NOx排放。
接收传感器信号，进行运算处理，输 出控制信号给执行器，实现对发动机 的精确控制。
组成
微处理器、存储器、输入输出接口等 。
通讯接口与诊断功能
通讯接口
实现ECU与其他控制单元或诊断设备之间的数据交换。
诊断功能
高压共轨
柴油机共轨式电控燃油喷射技术柴油机共轨式电控燃油喷射技术是一项较为成功的控制污染排放的新技术。
这是世界汽车工业为满足日益严格的废气排放标准的必然趋势。
一、共轨式电控燃油喷射技术的原理共轨式电控燃油喷射技术通过共轨直接或间接地形成恒定的高压燃油，分送到每个喷油器，并借助于集成在每个喷油器上的高速电磁开关阀的开启与闭合，定时、定量地控制喷油器喷射至柴油机燃烧室的油量，从而保证柴油机达到最佳的燃烧比和良好的雾化，以及最佳的点火时间、足够的点火能量和最少的污染排放。
二、共轨式电控燃油喷射技术的特点与现状它集成了计算机控制技术、现代传感检测技术以及先进的喷油结构于一身。
该技术的主要特点是：1. 采用先进的电子控制装置及配有高速电磁开关阀；2. 采用共轨方式供油；3. 高速电磁开关阀频响高，控制灵活；4. 系统结构移植方便，适应范围宽。
这一技术的研究与开发热点在于：（ 1 ）如何解决高压共轨系统的恒高压密封问题；（ 2 ）如何解决高压共轨系统中共轨压力的微小波动所造成的喷油量不均匀问题；（3 ）如何解决高压共轨系统的多MAP （三维控制数据表）优化问题；（ 4 ）如何解决微结构、高频响电磁开关阀设计与制造过程中的关键技术问题。
三、共轨式电控燃油喷射技术对环境保护的促进作用共轨式燃油喷射技术有助于减少柴油机的尾气排放量，以及改善噪声、燃油消耗等方面的综合性能；它在有利于地球环境保护的同时，也必将促进柴油机工业、汽车工业及与之相关工业的发展。
一、电控高压喷油系统总体情况简介目前，国际上新型的电控高压喷油系统主要分为两大类：（ 1 ）电控脉动泵式高压喷油系统；（ 2 ）电控共轨式高压喷油系统。
电控脉动泵式高压喷油系统的主要特点是：用凸轮驱动的喷油泵来实现燃油高压建立过程和燃油喷射过程，这两个过程在时序上不能完全分开；用高速电磁阀旁通泄流控制代替传统的机械式泄流控制，燃油计量采用时间控制方式。
主要包括两种类型：（ 1 ）电控泵—喷嘴式高压喷油系统；（ 2 ）电控单体泵式高压喷油系统。
潍柴电控高压共轨系统介绍-PowerPoint-Presentation
二、电控喷油系统的介绍
电控喷油系统的介绍
1、泵喷嘴（UIS）
在泵喷嘴系统中喷油泵和喷油嘴组
成一个单元。每缸缸盖上都装有这样一 个单元，它直接通过摇臂或间接的由发 动机凸轮轴通过推杆来驱动
电控喷油系统的介绍
２、单体泵（UPS）
单体泵系统工作方式跟泵喷嘴相同，
它是是一种模块式结构的高压喷射系 统。与泵喷嘴系统不同的是，其喷油 嘴和油泵用一根较短的喷射油管连 接,UP单体泵系统中每个气缸都设置一 个PF单柱塞喷油泵，由发动机的凸轮 轴驱动。一根短的，精确的与喷油泵 组件相匹配的高压油管通道喷油器总 成。
CPN2.2(+)高压油泵
柴油进口（自滤器）
M-PROP 燃油计量阀
高压油出口 柴油出口（到油箱）
溢流阀
凸轮轴 润滑油进口（可选）
柴油出口（到滤器）
齿轮泵 ZP5
初始机油注油口阀盖
凸轮轴相位传感器: DG6 柴油进口（自油箱）
CPN2.2(+)高压油泵
共轨管
存储高压，抑止因油泵供油和喷油而产生的波动
•压力变化 •皮膜上的金属层形状变化（1500bar －1mm） •电阻变化 •电阻桥上的电压变化（0~70mv －> 0.5~4.5v）
机油压力传感器
功能：可同时检测机油 压力及温度
进气压力传感器
功能：可以检测进气压力和温度
加速踏板传感器
加速踏板传感器
电控喷油器
回油管
插座
电磁阀 进油口
球阀 泻油孔 进油孔 控制腔
电控喷油器
喷油器接线柱
电控喷油器
电控高压共轨系统的优点
喷油压力的产生过程与喷油过程相互独立 喷油始点和燃油喷射量的控制各自独立，可实现精确控制 最小稳定燃油喷射量极小，可以达到1mm3/次 喷油系统响应灵敏，能灵活方便地实现预喷及后喷 高压喷射改善了进气和燃油的混合及燃烧过程，降低了柴油
浅析柴油机高压共轨技术
浅析柴油机高压共轨技术[摘要] 本文简要介绍了高压共轨系统组成及其特点，并对柴油机的故障检测做了简要分析。
[关键词] 柴油机高压共轨检测1、概述高速运转的柴油机使柴油喷射过程的时间只有千分之几秒，事实上，在喷射过程中高压油管各处的压力是随时间和位置的不同而变化的。
由于柴油的可压缩性和高压油管中柴油的压力波动，使实际的喷油状态与喷油泵所规定的柱塞供油规律有较大的差异。
油管内的压力波动有时还会在主喷射之后，使高压油管内的压力再次上升，达到令喷油器的针阀开启的压力，将已经关闭的针阀又重新打开产生二次喷油现象，由于二次喷油不可能完全燃烧，增加了烟度和碳氢化合物（HC）的排放量，油耗增加。
此外，每次喷射循环后高压油管内的残压都会发生变化，随之引起不稳定的喷射，尤其在低转速区域容易产生上述现象，严重时不仅喷油不均匀，而且会发生间歇性不喷射现象。
2、高压共轨系统组成和工作原理高压共轨系统由五个部分组成，即高压油泵、共轨腔及高压油管、喷油器、电控单元、各类传感器和执行器。
通过供油泵的曲轴驱动的输油泵，将油箱内的油吸上来，送往滤清器，将杂质过滤掉，再送往供油泵。
柴油过滤器内设有溢流阀，当过滤器的自身压力超过319Kpa（3.25Kgf/cm2）时，阀门打开，经溢流阀返回油箱。
供油泵将送往供油泵的油变为高压，通过压力管输送到共同油轨上，供油泵采用立式（2缸），用发动机机油进行强制润滑，维修方便，此外，该系统还设有三通进油阀，当泵体内的压力达到255Kpa(2.8 Kgf/cm2）时，通过三通管返回油箱。
供油泵向共轨压送高压燃油，燃油压力的大小是通过控制每次压送燃油的数量来实现的，ECU通过发送控制信号控制PCV阀（泵控制阀）的开和关，实现压送燃油数量的控制。
共轨接收供油泵产生的高压燃油并分发到各个气缸，安装在共轨上的共轨压力传感器检测到油轨的压力，控制系统实施反馈控制，因此实际的油轨压力会随着发动机的转速和载荷与系统设计的压力值保持一致。
车用共轨式电喷柴油机的原理及特点
车用共轨式电喷柴油机的原理及特点车用柴油机不仅随着转速改变喷油量和喷油时间相应改变，而且随着负荷的变化采用复杂的控制模型对温度、进气压力等参数进行补偿控制。
20世纪80年代以来，微电子技术的迅速发展及其在汽油机电控方面的成功应用，解决了柴油机电控技术的瓶颈，使得柴油机电控技术也发展起来。
采用电控技术可以改善驾驶性能，降低噪声和振动，提供舒适、易操作的行驶控制功能；可以借助于故障显示和自诊断功能改善车辆的安全性和维护保养的方便性；可以改善冷起动、稳定怠速和良好的加速等性能，从而推动和加速了柴油机电控的发展。
20世纪80年代，越来越多的汽车柴油机采用了电子控制，而且电子控制的项目愈来愈多，这些技术在不同的柴油机上，以及不同的条件下逐步实施，使柴油机的电控技术水平一步一步地提高，柴油机的电控技术一代又一代地向前发展。
到目前为止，柴油机电控燃油系统的主要类型有：电控直列泵、电控分配泵和电控共轨燃油系统。
一、共轨式电控喷油系统的特点及其结构原理提高柴油机动力性，实现低污染、低油耗的中心任务就是改善柴油机的燃烧过程。
也就是要保证组成燃烧过程的进气、喷油、燃烧三要素中的油、气良好混合和在不同工况下满足不同的燃烧和放热要求。
其中喷油是最重要的因素。
因此喷油系统的控制成为柴油机电控的核心。
（一）共轨式喷油系统的特点共轨系统中的喷油压力柔性可调，对不同工况可确定所需的最佳喷射压力，从而优化柴油机综合性能。
可独立地柔性控制喷油正时，配合高的喷射压力，可同时控制NOx和微粒在较小的数值内，以满足排放要求。
柔性控制喷油速率变化，实现理想喷油规律，容易实现预喷射和多次喷射，既可降低柴油机NOx，又能保证优良的动力性和经济性。
（二）共轨式喷油系统的结构原理由电磁阀控制喷油，其控制精度较高，高压油路中不会出现气泡和残压为零的现象，因此在柴油机运转范围内，循环喷油量变动小，各缸供油不均匀可得到改善，从而减轻柴油机的振动和降低排放。
Bosch电控高压共轨系统的工作原理和特点
1柴油喷射系统的发展历程一直以来，博世都是柴油机燃油喷射技术的先驱和领导者，早在1927年就设计和生产了第一台直列泵及油嘴，为柴油喷射技术的发展奠定了坚实基础。
此后，经历了轴向分配泵、电控分配泵和电控直列泵等发展过程，尤其是直列泵技术在几十年后的今天仍在各个领域广泛应用。
1994年，生产了第一台商用车电控泵喷嘴系统（UIS），自此柴油喷射系统从位置控制系统发展为时间控制系统，用高速电磁阀直接控制高压柴油喷射，使原来复杂的机械结构大大简化。
随后，第一台单体泵系统（UPS）和第一台电控径向分配泵相继问世。
代表着当今最先进的柴油喷射系统———电控高压共轨系统于1997年和1999年分别在乘用车和商用车领域实现批量生产，它使喷射压力的产生完全独立于发动机的转速和喷射过程，并由高速电磁阀直接控制高压柴油喷射，实现了从时间控制系统到时间—压力控制系统的飞跃（见图1）。
图1Bosch柴油喷射系统的发展历程2Bosch电控高压共轨系统的工作原理2．1高压共轨系统简介高压共轨燃油喷射技术是通过高压油泵压缩燃油至共轨管内形成高压，再由高压油管分配到每个喷油器，并通过控制喷油器上的高速电磁阀的开启与关闭定时定量地将高压燃油喷射至柴油机燃烧室内，以保证最佳的雾化和燃烧效果，从而使发动机获Bosch电控高压共轨系统的工作原理和特点唐永华，张恬（博世汽车柴油系统股份有限公司技术中心，无锡214028）摘要：阐述了Bosch柴油喷射系统的发展历程，并介绍了Bosch电控高压共轨系统的组成和工作原理，分析了Bosch 电控高压共轨系统的主要特点。
同时指出以Bosch为代表的电控高压共轨技术是当前实现国3及更高排放标准，同时提高柴油机动力输出、降低油耗和噪音的最佳技术方案，是今后国内柴油机应用和发展的必然趋势。
关键词：Bosch；柴油机；电控；共轨系统中图分类号：U467．48文献标志码：A文章编号：1005－2550（2009）05－0009－05Working Principle and Key Characteristics of Bosch Diesel Common Rail SystemTANG Yong－hua，ZHANG Tian（Bosch Automotive Diesel System Co．Ltd．，Wuxi214028，China）Abstract：This article introduces the evolution of Bosch diesel fuel injection system，working principle and key charac-teristics of Bosch common rail system．Based on the analysis of its main characteristics，it points out that Bosch common rail system is the state－of－the－art diesel injection technology to meet China3and future emission standards，and mean-while helps to raise power output，lower fuel consumption and reduce noise emission for diesel engine，therefore，it is an inevitable tendency of Chinese diesel engine application and development．Key words：Bosch；diesel；electronic controlled；common rail system收稿日期：2009-06-12得最佳的性能。
柴油机共轨系统介绍
1Leabharlann 电控高压共轨系统电控高压共轨技术是国外上世纪九十年代初兴起的一门柴油机高压喷射供 油技术，它采用具有稳定的高压储油腔，通过电子控制的喷油器适时地向 气缸中喷入适量的柴油以达到低排放的要求。目前技术较为成熟的有德国 博世（BOSCH）、美国德尔福（DELPHI）、日本电装（Denso）和德国西门 子VDO公司等四家公司。 柴油机共轨喷油系统有一个共同的特点，就是有一个共同的高压燃油蓄势 器，称为共轨。高压供油泵只负责向这个蓄势器提供高压燃油，不负责控 制燃油定量和喷油定时。管理燃油压力和向各个气缸输送燃油的任务通过 共轨完成。这样，燃油喷射过程可以不受压力产生和燃油输送过程的牵制； 燃 油 定 量 控 制 和 喷 油 定 时 控 制 可 以 更 为 灵 活 和 自 由 。 相对于其他燃油喷射系统，共轨燃油喷射系统有如下特点：在燃油定 量和喷油定时方面实行全电子的和柔性的控制；喷油规律曲线形状可以比 较自由地调整；优化的、已可达到1800bar的喷油压力（仅次于博世公司的 泵喷嘴和泵管嘴）控制；能实现每个工作循环多达七次的燃油喷射；高度 的紧凑性和较低的高压油泵驱动扭矩。
压电式喷油器两大类，博世、电装、德尔福等采用的为前者，西
高压燃油进口
门子采用的为后者。
电磁阀共轨喷油器结构如图所示，由高压燃油进油口、喷油器体、 电磁阀体、量孔板、两通阀、针阀、油嘴等几部分组成：
喷油器体
电磁阀
控制阀
转接板
SPO
INO: INO: Inlet orifice ， 进油量孔；SPO: Spill orifice ， 出油量孔 NPO: Nozzle path orifice ， 喷油嘴通道量孔
衔铁开启
轨压信号
针阀升程
柴油机高压共轨系统工作原理
柴油机高压共轨系统工作原理一、引言柴油机高压共轨系统是现代柴油机技术的重要组成部分，具有高效、节能、环保等优点。
本文将从系统组成、工作原理、优点等方面进行详细介绍。
二、系统组成1.高压泵：负责将燃油从油箱中抽取并送入高压共轨。
2.高压共轨：由多个高压管道和喷嘴连接而成，用于存储和输送燃油。
3.电控喷嘴：负责将燃油喷入发动机燃烧室，控制喷射时间和量。
4.传感器：用于监测发动机工作状态，如气门位置、转速等。
5.电控单元：对传感器信号进行处理，并控制高压泵和电控喷嘴的工作。
三、工作原理1.供油过程当发动机启动时，电控单元会向高压泵发送信号，使其开始工作。
高压泵将燃油从油箱中抽取，并通过高压管道送入高压共轨。
在这个过程中，传感器会监测到系统内的压力变化，并向电控单元发送信号以便进行调节。
2.喷油过程当电控单元接收到喷油信号时，会向电控喷嘴发送信号，使其开始工作。
电控喷嘴会将燃油喷入发动机燃烧室，并根据传感器信号进行调节。
在这个过程中，高压共轨会维持一定的压力，以确保燃油能够顺畅地流入电控喷嘴。
3.工作状态监测传感器会不断地监测发动机的工作状态，并将数据发送给电控单元。
根据这些数据，电控单元可以对高压泵和电控喷嘴进行精确的调节，以达到最佳的燃油利用效率和排放效果。
四、优点1.高效：柴油机高压共轨系统可以实现精确的燃油供应和喷射控制，从而提高发动机的功率和效率。
2.节能：由于燃油供应和喷射更加精确，柴油机高压共轨系统能够降低燃料消耗量，从而实现节能减排。
3.环保：柴油机高压共轨系统可以实现更加精确的燃油喷射控制，从而降低排放物的产生，减少对环境的污染。
五、总结柴油机高压共轨系统是现代柴油机技术的重要组成部分，具有高效、节能、环保等优点。
该系统由高压泵、高压共轨、电控喷嘴、传感器和电控单元等组成。
在工作过程中，系统会实现精确的燃油供应和喷射控制，并根据传感器数据进行调节。
解析柴油机高压共轨电控喷射系统工作原理
解析柴油机高压共轨电控喷射系统工作原理柴油机高压共轨电控喷射系统是一种现代技术，可以使柴油机更加高效能，经济和环保。
该系统利用高压泵将柴油压缩送入共轨，经过高压电容器的电压信号控制，由喷油器根据需要将柴油以高压喷射到缸内，从而实现燃烧过程的控制。
柴油机高压共轨电控喷射系统由高压泵、共轨、喷油器、高压电容器、ECU等几个基本部分组成。
其工作原理主要分为加压、喷射和控制三个阶段。
1. 加压阶段在加压阶段，高压泵向共轨中注入柴油，并将其压力提高到高压状态，以保证柴油在喷射时能够达到足够的喷射压力。
高压泵是系统的“心脏”，由曲轴驱动泵柱相对转动，从而压送柴油到共轨。
高压泵的高压输出能力较稳定，而且可根据燃油需要的不同而进行调整。
共轨是系统中储存柴油的地方，用于存储高压泵通过测压阀注入的柴油。
共轨的结构设计、直径和长度等都可以根据燃油需要定制。
2. 喷射阶段在喷射阶段，高压电容器通过发射电流的方式，将柴油喷出喷油嘴，在指定的时间内在缸内进行燃烧反应。
喷油嘴是系统中喷射柴油的地方，通过高压电容器控制其喷射时间和喷射量。
由于高压共轨系统可以根据各缸的排气中心角度进行电脉冲调节，因此可以减少漏喷，增加每个喷嘴的精度，同时还可以提高柴油的燃烧效率和功率输出。
高压电容器是控制喷油时间和喷油量的重要部分，由电脉冲进行控制，并能够自适应调节，以适应不同的工作条件。
3. 控制阶段在控制阶段，ECU实时监测车辆运行状态，并根据其反馈信息来调整各部件的工作状态，以保证柴油机在任何工作条件下都能够获得最佳的燃烧效率和性能。
ECU是系统中的中央控制单元，它能够实时监测各个传感器的反馈信息，并根据实时要求来改变喷油时间和量。
此外，它还可以根据车速、负载和环境条件等因素进行自适应调节，以获得更佳的驾驶体验和性能输出。
总之，柴油机高压共轨电控喷射系统是因为其高效、节能、环保和可靠性而受到广泛欢迎的先进技术。
通过高压泵、共轨、喷油器、高压电容器、ECU等几个部分的协同工作，它可以实现喷油量、喷射时间和喷油方式的自适应调整，提高柴油机的性能、可靠性和经济性。
