2.1 垫层分类和适用范围
换填法是指挖去地表浅层软弱土层，回填坚硬、较粗粒径的材料， 并夯压密实，形成垫层的地基处理方法。
垫层材料
卵石、碎石、砾石、粗砂、中砂 素土 灰土：灰土比 2:8 或 3:7 工业废料：粉煤灰，矿渣
土工合成材料、聚苯乙烯板块
直至满足前式
矩形 基础
pz
b(lpk pc)
(b2ztaθn)(l2zt
aθn)
pk—基底平均压力；
Z=0.5-3m
pc—基础底面处土的自重应力；
θ— 垫层的压力扩散角，宜通过试验确定，当无试验资料时可采用下表
数值：
2020/10/16
8
(2)砂垫层的宽度
垫层底面宽度应满足基底面应力扩散要求
b' b2ztaθn
适用范围
适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填 土及暗沟、暗塘等浅层处理 。
开挖基坑后，利用分层回填夯压也可处理较深软弱土层，
地基处理 3 换填垫层法52页PPT
Байду номын сангаас
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
地基处理 3 换填垫层法
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
地基处理 3 换填垫层法
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
地基处理换填垫层法课件
平板振动法
总结词
利用振动平板对土层进行振捣密实。
详细描述
平板振动法使用振动平板对地基土层进行振捣，通过振动平板的垂直和水平振动，使土层颗粒重新排列，达到密 实效果。该方法适用于松散的砂石、碎石等材料的地基处理。
振动压实法
总结词
结合振动和压实两种方式，提高土层的密实度。
详细描述
振动压实法结合了振动和平板压实两种方法，利用振动器产生高频振动，同时利用重型压路机进行压 实，使土层在振动和压力的作用下达到密实状态。该方法适用于处理碎石、砾石等颗粒材料的地基。
砂石垫层
总结词
强度高、稳定性好
详细描述
砂石垫层由级配良好的砂石材料组成，具有较高的承载力和稳定性，能够有效 地分散上部结构的荷载，减少地基沉降。
砂石垫层
总结词
易于获取、价格低廉
详细描述
砂石垫层材料广泛分布，易于获取，且价格相对 较低，能够降低工程成本。
总结词
施工简便、工期短
砂石垫层
详细描述
砂石垫层的施工工艺简单，机械化程度高，能够缩短工期，提高 工程效率。
感谢您的观看
THANKS
05 垫层质量检测与验收
垫层质量检测方法
观察法
通过肉眼观察垫层的表 面，检查其是否平整、 无裂缝、无松散等现象
。
触探法
使用触探仪对垫层进行 触探，检测其密实度和
均匀性。
压实度检测
通过取样测定垫层的压 实度，确保其满足设计
要求。
承载力检测
在垫层上施加一定压力 ，检测其承载力是否符
合设计要求。
垫层质量验收标准
垫层材料通常采用砂、碎石、矿渣、素土等松散材料，根据工程需要进行选择和调 整。

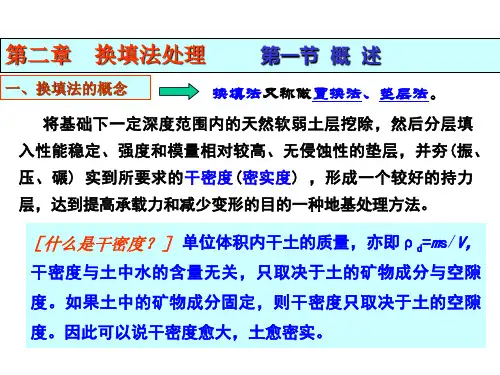

换填法处理模板ppt课件
