第十二章检测系统的抗干扰技术(自学)资料重点

合集下载

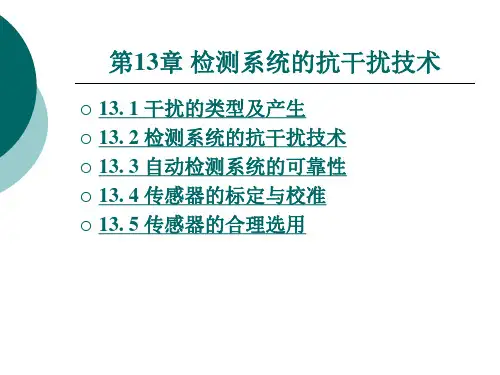

检测系统的抗干扰技术

检测系统的抗干扰技术
13. 1. 3信噪比和干扰叠加 1.信噪比 干扰对测量的影响必然反映到测量结果中,它与有用信号交
连在一起。衡量干扰对有用信号的影响常用信噪比(S/N)表示:
S / N 10 lg PS 20 lg US
PN
UN
上一页 下一页 返回
13. 1 干扰的类型及产生
2.干扰的叠加 (1)非相关干扰源电压相加
上一页 下一页 返回
13. 1 干扰的类型及产生
4.光干扰 在检测仪表中广泛使用各种半导体元件,但半导体元件在光
的作用下会改变其导电性能,产生电动势与引起阻值变化, 从而影响检测仪表正常工作。因此,半导体元器件应封装在 不透光的壳体内,对于具有光敏作用的元件,尤其应注意光 的屏蔽问题。 5.湿度干扰 湿度增加会引起绝缘体的绝缘电阻下降,漏电流增加;电介质 的介电系数增加,电容量增加;吸潮后骨架膨胀使线圈阻值增 加,电感器变化;应变片粘贴后,胶质变软,精度下降等。通 常采取的措施是:避免将其放在潮湿处,仪器装置定时通电加 热去潮,电子器件和印刷电路浸漆或用环氧树脂封灌等。
上一页 下一页 返回
13. 1 干扰的类型及产生
③火花放电干扰:如电动机的电刷和整流子间的周期性瞬间 放电,电焊、电火花、加工机床、电气开关设备中的开关通 断的放电,电气机车和电车导电线与电刷间的放电等。
④辉光、弧光放电干扰:通常放电管具有负阻抗特性,当和 外电路连接时容易引起高频振荡。如大量使用荧光灯、霓虹 灯等。
各干扰电压或干扰电流各自独立地互不干扰时,它们的总功 率为各干扰功率之和。其电(2)两个相关干扰电压之和
上一页 下一页 返回
13. 1 干扰的类型及产生
6.化学干扰 酸、碱、盐等化学物品以及其他腐蚀性气体,除了其化学腐

检测系统的抗干扰技术

检测系统的抗干扰技术
检测系统的抗干扰技术
• 引言 • 检测系统干扰来源 • 抗干扰技术分类 • 抗干扰技术在检测系统中的应用 • 抗干扰技术的发展趋势和未来展望
01
引言
背景介绍
检测系统在工业生产、医疗诊断、环 境监测等领域广泛应用,但在复杂的 环境中,检测系统容易受到各种干扰 的性能要 求越来越高,抗干扰技术成为保障检 测系统稳定运行的关键因素。
抗干扰技术的重要性
在复杂的环境中,抗干扰技术能 够提高检测系统的稳定性和可靠 性,保证测量结果的准确性和可
靠性。
抗干扰技术能够提高检测系统的 适应性和应用范围,使其在各种
恶劣环境下仍能正常工作。
抗干扰技术能够提高检测系统的 安全性和可靠性,避免因干扰引 起的误操作或故障对生产和生活
造成影响。
02
常见的抗干扰措施包括:电磁屏蔽、 滤波技术、接地技术、软件抗干扰等。
智能家居系统的抗干扰策略
智能家居系统的抗干扰策略主要是为了 保证家居设备的正常运行和数据传输的
稳定性。
常见的抗干扰策略包括:信号线屏蔽、 滤波技术、软件抗干扰等。
这些技术的应用能够有效地抑制外界电 磁噪声和电气噪声对智能家居系统的影 响,提高系统的稳定性和可靠性,提供
常见的抗干扰设计方法包括:信号线屏蔽、接地技术、滤波技术、隔离技术等。
这些技术的应用能够有效地抑制电磁干扰、电气噪声等对检测系统的影响,提高检 测系统的可靠性和稳定性。
医疗设备的抗干扰措施
医疗设备的抗干扰措施主要是为了保 证设备的正常运行和检测结果的准确 性。
这些技术的应用能够有效地抑制外界 电磁噪声和电气噪声对医疗设备的影 响,提高设备的稳定性和可靠性,保 障患者的安全。
扰。
通过增加系统的冗余量, 提高系统的容错能力, 降低因干扰导致的错误。

检测系统抗干扰技术

检测系统抗干扰技术
第7章 检测系统抗干扰技术
7.1 干扰的分类 7.2 干扰的引入 7.3 干扰的抑制方法
第7章 检测系统抗干扰技术
测量过程中常会遇到各种各样的干扰,不 仅能造成逻辑关系混乱,使系统测量和控制失 灵,以致降低产品的质量,甚至造成系统无法 正常工作,造成损坏和事故。尤其是电子装置 的小型化、集成化、数字化和智能化的广泛应 用和迅速发展,有效地排除和抑制各种干扰, 已是必需考虑并解决的问题。而提高检测系统 抗干扰能力,首先应分析干扰产生的原因、干 扰的引入方式及途径,才可有针对性地解决系 统抗干扰问题。
U L d d ti0 .5 1 6 0 5 4 1 1 9 3 0 0 0 .4 V (6.1) 如果把这个数值乘上典型系统的大量门电路的个 数,可以看到,虽然这种门电路的供电电压仅5v, 但引起的干扰噪声将是非常显著的。
7.1 干扰的分类
在实际的脉冲数字电路中,对脉冲中包含的频
谱应有一个粗略概念。如果脉冲上升时间t为已知
7.1 干扰的分类
✓共模干扰 共模干扰对检测系统的放大电路的干扰较大。
是指相对公共地电位为基准点,在系统地两个 输入端上同时出现的干扰,即两个输入端和地 之间存在地电压。
✓传导耦合干扰 计算机检测系统中脉冲信号在传输过程中,
容易出现延时、变形,并可能接收干扰信号, 这些因素均会形成传导耦合干扰。
7.1 干扰的分类
Icm1
RL2
Icm2

测 量 电
器 外 壳

Re
Uce
Icm
图6.4 地电位差形成共模干扰电压
7.3 干扰的抑制方法
检测系统中,主要从硬件和软件两个方面来 考抑制干扰。 主要方法有:接地、屏蔽、去耦,软件抗干扰。 7.3.1 计算机检测系统的接地

测试技术中的抗干扰技术

测试技术中的抗干扰技术

测试技术中的抗干扰技术本文叙述了电子电器设备产生传导干扰、辐射干扰的几个主要因素:干扰源、干扰源传输通道、受干扰的测试仪器与设备,同时介绍了抑制干扰也需要从这几个方面着手的方法。

关键词:传导干扰、辐射干扰电子技术的高速发展已让世界进入了信息时代,电子技术的广泛应用使得应用的电子、电气设备也越来越多和越来越复杂,电磁环境越来越恶劣,大中功率的发射机对非相应通道的高灵敏度测试仪器设备构成了灾难性的干扰,使得测试仪器设备系统不能正常工作、性能降低甚至损坏。

这种干扰源来自外部,是有损于网络信号的一种电磁现象。

这种干扰的电磁能量通过某种媒体传输至测试仪表等敏感设备,而此设备又以某种形式表示“响应”,并产生干扰的“效果”,例如示波器图像失真、杂散信号粒子、图像对比度差以及几何图形弯曲等等,这个作用过程和结果,即称之电磁干扰效应。

显而易见,电磁干扰已是测试技术发展中必须跨越的巨大障碍。

为了保障测试技术设备的正常工作,我们必须研究分析电磁干扰,研究限制抑制各类干扰的技术手段,提高测试环境的抗干扰能力。

并对电子实验室的电磁测试环境进行合理的设计。

电磁干扰类别(一)——传导干扰这种干扰是沿着导体传播的,诸如导线、传输线、电感和电容元件等均是传导干扰的传输通道。

从干扰源观察:它有不带任何信息的噪声及带有信息的无用信号。

如电源开关接通的瞬间所产生的火花对一个敏感电路可能会产生干扰。

一个带信息的信号在其对应通道是有用的信号,如果它进入别的通道,虽带信息都是无用信号,可对其它仪器造成干扰。

所以说,任何一台电子设备都可能成为一个干扰信号源。

传导电磁干扰的路径我们称谓电磁干扰的传输通道。

就是将干扰源通过线路传输给的输入端,它在测试仪器仪表设备电路中产生相应的干扰电压和电流。

所以研究电磁干扰必须分析电磁干扰源和测试仪器仪表设备电路之间的传输路径问题。

传导干扰的抑制方法综上所述,形成传导干扰的原因是干扰源、传输通道、测试仪器仪表设备。

抗干扰技术课件

抗干扰技术课件

数字地
计算机 D/A
放大器
VCC
双绞线



RL
数字地
模拟地
(b) 在D/A转换器与执行器之间
图8-12 光耦隔离器的模拟信号隔离
动画链接
动画链接
Hale Waihona Puke 学习文档在图8-12(a)输入通道的现场传感器与A/D 转换器之间,光电耦合器一方面把放大器输出 的模拟信号线性地光耦(或放大)到A/D转换器 的输入端, 另一方面又切断了现场模拟地与 计算机数字地之间的联系,起到了很好的抗共 模干扰作用。在图8-12(b)输出通道的D/A 转换器与执行器之间,光电耦合器一方面把放 大器输出的模拟信号线性地光耦(或放大)输出 到现场执行器,另一方面又切断了计算机数字 地与现场模拟地之间的联系,起到了很好的抗 共模干扰作用。
地点之间存在一个电位差Ucm。这个Ucm是加在放大器
输入端上共有的干扰电压,故称共模干扰电压。 既然共模干扰产生的原因是不同“地”之间存在的电压,
以及模拟信号系统对地的漏阻抗。因此,共模干扰电压的 抑制就应当是有效的隔离两个地之间的电联系,以及采用 被测信号的双端差动输入方式。具体的有变压器隔离、光 电隔离与浮地屏蔽等三种措施。
学习文档
学习文档
动画链接
3.2.2 共模干扰及其抑制
1. 共模干扰
共模干扰是指计算机控制系统输入通道中信 号放大器两个输入端上共有的干扰电压,可以是 直流电压,也可以是交流电压,其幅值达几伏甚 至更高,这取决于现场产生干扰的环境条件和计 算机等设备的接地情况。其表现形式与产生原因 如图3-10所示。
学习文档
共模抑制比CMRR
CMRR 20lg Ucm Un
学习文档

(可修改)测试系统的抗干扰技术.ppt

(可修改)测试系统的抗干扰技术.ppt

最新.
17
点接地
最新.
18
信号源与地隔离的一点接地
最新.
19
2. 电缆屏蔽层的接地
使用带屏蔽层的电缆传输信号时,应遵守下面 的原则:如果测试系统是一点接地,则电缆的屏蔽 层也应一点接地,即电缆屏蔽层应接至测试系统所 设置的单一接地点上。当信号源的一端为系统的接 地点时,电缆屏蔽层应接至信号源的这一端(公共 端)上;如果系统的接地点设在测量电路的某一点 处,则电缆屏蔽层也应接至该点(公共端)上。
最新.
2
9.1 干扰的类型及来源
干扰和噪声:由某些内部或外部因素产生的叠加在有用 信号之上的无用成分(电压或电流)。
干扰的分类:
■ 按干扰的来源分
● 外部干扰 ● 内部干扰
■ 按干扰进入测试系统的方式分
● 差模干扰 ● 共模干扰
最新.
3
9.1.1 外部干扰和内部干扰 1. 外部干扰 ■ 自然干扰 各种自然现象如闪电、温度等变化产生的干扰。 ■ 人为干扰 主要指各种电气设备运行时所产生的电磁干扰。 2. 内部干扰 测量电路内部各种元器件的噪声所引起的干扰。
机械工业出版社
最新.
1 CHINA MACHINE PRESS
学习目标
本章主要学习电磁干扰及其抑制的有关内容。学完 本章后,应了解电子测试系统干扰的类型、主要来源及 耦合方式,在此基础上对抑制干扰的屏蔽技术、接地技 术、浮置技术等措施要有一定的掌握。
学习重点
1. 电磁干扰的耦合方式。 2. 抑制电磁干扰的主要技术措施。
最新.
25
本章小结
由于多数现代测试系统的主要部分都是电子装置, 因此抗电磁干扰对它们来说就显得非常重要。电磁干扰 可分为外部干扰和内部干扰两类。除采取一定的措施消 除干扰源以外,对外部干扰主要是通过屏蔽等措施阻断 干扰通道来加以抑制,对内部干扰则应根据具体情况通 过在电路上采取不同的措施来加以抑制。设计测试系统 时,应特别注意强电与弱电的隔离、模拟电路与数字电 路的隔离、信号的接地、线路板的布线等问题。除电磁 干扰外,测试系统还可能会受到机械振动、热、杂散光 等非电磁干扰的影响,对此也应采取相应的抑制措施。

抗干扰技术专业知识

抗干扰技术专业知识

U c1
RC RC Zc3
U cm
RC Zc3
U cm
Us
CMRR 20 lg Ucm 20 lg
Zc3
Un
Z s1 Z1
Zs2 Z2
RC
Zs IC
Z s1
I1
A R1 模
Zs2
I2
B
Ri
拟 地
R2
ZC2 RC
ZC3
U cm
3.2.3 长线传播干扰旳克制
采用终端阻抗匹配或始端阻抗匹配,能够消除 长线传播中旳波反射或者把它克制到最低程度。
(3)使用双积分式A/D转换器
双积分式A/D能够有效地克服工频干扰以及对称干 扰旳影响。
(4)选用高抗干扰性旳元器件 (5)供电技术与阻抗匹配技术
3.2.2 共模干扰旳克制
共模干扰是主要旳干扰类型 原因:不同地旳共模电压;模拟信号系统对地旳漏阻抗
1.隔离技术 利用变压器隔离或光电隔离器件把信号侧与输入侧隔
双绞线
放大器
调制
Us
U cm
解调
计算 机系

(2)光电隔离
将测量信号由电压-频率转换为脉冲信号,可采用光电
隔离。是一种十分理想旳隔离器件,将输入信号旳 大小转化为光信号旳强弱,控制输出信号旳大小。 用于传递模拟信号旳光电隔离器件目前有了较多旳 应用。
R
放大器
双绞线
Us
C
信号接受端 A/D
U cm
(3)浮地屏蔽 采用浮地与屏蔽措施能够使模拟地浮空,提升整个回路对
1.单端输入:一种输入信号, 地端为参照电压;
共模干扰电压经输入回路 在信号源内阻上产生旳 串模干扰电压为: Zs是信号源内阻,Zi是 输入阻抗 结论:提升系统输入回路 旳输入阻抗,有利于提 升系统旳抗共模干扰能 力。

自动检测技术及应用复习资料

自动检测技术及应用复习资料

绪论1、自动检测系统原理图系统框图:用于表示一个系统各部分和各环节之间的关系,用来描述系统的输入输出、中间处理等基本功能和执行逻辑过程的概念模式。

自动检测系统的组成:传感器、信号调理电路、显示器,数据处理装置、执行机构组成。

(这里会出填空题)2、传感器:只一个能将被测的非电量变换成电量的器件。

3、自动磨削测控系统原理说明:传感器快速检测出工件的直径参数,计算机一方面对直径参数做一系列的运算、比较、判断等操作,然后将有关参数送到显示器显示出来,另一方面发出控制信号,控制研磨盘的径向位移,指导工件加工到规定要求为止。

第一章检测技术的基本概念1、测量:借助专门的技术和仪表设备,采用一定的方法取得某一客观事物定量数据资料的实践过程。

2、测量方法的分类:静态测量、动态测量直接测量、间接测量接触式测量、非接触式测量偏位式测量,零位式测量,微差式测量3、测量误差的表示方法:绝对误差和相对误差(示值相对误差、引用误差)4、测量误差的分类:粗大误差、系统误差、随机误差、静态误差、动态误差。

5、传感器的组成:由敏感元件、传感元件、测量转换电路组成、6、测量转换电路的作用:将传感元件输出的电参量转换成易于处理的电压、电流或频率量。

7、传感器的静态特征:灵敏度:指传感器在稳态下输出变化值与输入变化值之比。

分辨力:指传感器能检测出被测信号的最小变化量。

非线性度:线性度又称非线性误差,指传感器实际特性曲线与拟合直线之间的最大偏差与传感器满量程范围内的输出之百分比。

迟滞误差:传感器的正向特性与反向特性的不一致程度。

稳定性、电磁兼容性、可靠性第二章电阻传感器1、应变效应:导体或半导体材料在外界力的作用下,会产生机械变形、其电阻值也将随着发生变化。

2、压阻效应:单晶硅材料在受到应力作用后,电阻率发生明显变化。

3、投入式液位计的工作原理:压阻式压力传感器安装在不锈钢壳体内,,并用不锈钢支架固定放置在液体底部。

传感器的高压侧的进气孔与液体相通,可读出安装高度处的表压力。

检测系统的抗干扰技术

检测系统的抗干扰技术
2、造成的危害:
降低了绝缘强度,造成了漏电、击穿和短路现象;潮湿还会加速金属材料的 腐蚀,并产生原电池电化学干扰电压;在较高的温度下,潮湿还会促使霉菌的生长, 并引起有机材料的霉烂。
某些化学物品如酸、碱、盐、各种腐蚀性气体以及沿海地区由海风带到岸上的 盐雾也会造成与潮湿类似的漏电腐蚀现象。
2021/4/10
途径和削弱检测系统电路对干扰的敏感性等方法,常用的抗干扰措施有屏蔽、 接地、浮置、滤波、光电隔离等技术。
一、屏蔽技术 利用金属材料制成容器,将需要防护的电路包围在其中,可以防止电
场或磁场耦合干扰的方法称为屏蔽。屏蔽可分为静电屏蔽、低频磁屏蔽和电 磁屏蔽等几种。根据不同的对象,使用不同的屏蔽方式。
2021/4/10
S/N=10lg( PS / PN )=20lg( US / UN )(dB) 在测量过程中应尽量提高信噪比,以减少噪声对测
量结果的影响。
靠增加放大倍数减少干扰是于事无补的
2021/4/10
2
信噪比(S/N)的计算举例
在扩音机输入端测得:话筒输出的做报告者声音的平均电压为50mV, 50Hz干扰“嗡嗡”声的电压为0.5mV,求信噪比。
4
3、机械干扰采取措施:
(1)减震
对机械干扰,可选 用专用减振弹簧-橡胶垫 脚或吸振橡胶海绵垫来 降低系统的谐振频率, 吸收振动的能量, 从而 减小系统的振幅。
橡胶垫脚及弹簧
2021/4/10
橡胶海绵软垫
5
机械干扰采取措施:
(2)振动试验台
将被测仪器(如图中的电子天平)固定在振动 台上,逐渐增大振幅,测试在不同频率的规定振幅 下,产品指标是否变化。
固定
2021/4/10
6
机械干扰采取措施:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2)由共阻抗耦合引起的干扰
当两个或两个以上的
电路共同享有或使用一段
公共的线路, 而这段线路
又具有一定的阻抗时, 这 个阻抗成为这两个电路的 共阻抗。第二个电路的电 流流过这个共阻抗所产生 的压降就成为第一个电路
第十二章 检测系统的抗干扰技术
本章学习干扰的来源及防护方法、自 动检测系统中的电磁兼容原理及对策,学 习掌握检测系统的抗干扰技术。
第一节 干扰源及防护
干扰与噪声
在非电量测量过程中,一些无用的背景信号与被测信号 叠加在一起,这称为干扰,这些无用的背景信号称为“干扰 信号”,也称为“噪声”。
噪声对检测装置的影响必须与被测仪器(如图中的电子天平)固定在 振动台上,逐渐增大振幅,测试在不同频率的 规定振幅下,产品指标是否变化。
跌落试验
产品在运 输过程中常因 为遭受剧烈震 动或跌落而损 坏或性能变差, 因此需要做抗 跌落试验和测 试。
跌落试验机
二、湿度及化学干扰
用绝缘漆浸
当环境相对湿度大于60%时, 物体表面就会附着一层水膜,并渗 入材料内部,降低了绝缘强度,造
渍过的控制 变压器
成了漏电、击穿和短路现象;潮湿
还会加速金属材料的腐蚀,并产生
原电池电化学干扰电压;在较高的
温度下,潮湿还会促使霉菌的生长,
并引起有机材料的霉烂。
某些化学物品如酸、碱、盐、
各种腐蚀性气体以及沿海地区由海
风带到岸上的盐雾也会造成与潮湿
类似的漏电腐蚀现象。
必须采取以下措施来加以保护: 浸漆可防止水分 浸漆、密封、定期通电加热驱潮等。 进入线圈内部
自然界干扰源和人为干扰源
X光机产生大功率 高频干扰
闪电产生电磁场干扰
自然界干扰源和人为干扰源
变电站会产生50Hz 的高次 谐波干扰 以及电晕放电干扰
雷达会产生大功率高频干扰
三、电磁干扰的传播途径
电磁干扰的形成必须同时具备三个因 素:干扰源、干扰途径、对电磁干扰敏感性 较高的接收电路。
1.消除或者抑制干扰源。 2.切断干扰途径。绝缘、隔离、光电耦 合、滤波、屏蔽等。 3.削弱接收回路对干扰的敏感性。
第二节 检测技术中的电磁兼容原理
一、电磁兼容(EMC)概念 电磁兼容是指电子系统在规定的电磁干扰环境中 能正常工作的能力,而且还不允许产生超过规定的电 磁干扰 。含:设备内电路各模块之间的兼容性;设 备与设备之间的兼容性;系统与系统之间的兼容性。 我国从20世纪80年代至今已制定了上百个电磁 兼容的国家标准,强制要求多数电气设备必须通过相 关电磁兼容标准的性能测试,否则为不合格产品
信噪比(S/N)的计算举例
在扩音机输入端测得:话筒输出的做报告者声 音的平均电压为50mV, 50Hz干扰“嗡嗡”声的电 压为0.5mV,求信噪比。
解 S/N=20lg(50/0.5) dB =40 dB 又问:当S/N分别为20 dB、0 dB 、 -20 dB 时,
说明做报告者声音与干扰声音之间各为什么关系?
衡量噪声对有用信号的影响常用信噪比(S/N)来表示, 它是指在信号通道中,有用信号功率PS与噪声功率PN 之比, 或有用信号电压US与噪声电压UN 之比。信噪比常用对数形式 来表示,单位为dB(分贝),即
S/N=10lg( PS / PN )=20lg( US / UN )(dB) 在测量过程中应尽量提高信噪比,以减少噪声对测量结 果的影响。
二、电磁干扰的来源
电磁干扰源分为两大类:自然界干扰 源和人为干扰源。后者是检测系统的主要干 扰源。
1.自然界干扰源包括地球外层空间的宇 宙射电噪声、太阳耀斑辐射噪声以及大气层 的天电噪声。后者的能量频谱主要集中在 30MHz以下,对检测系统的影响较大。
2.人为干扰源又可分为有意发射干扰源 和无意发射干扰源。
噪声源及干扰源
一、机械干扰
机械干扰是指机械振 动或冲击使电子检测装置 中的元件发生振动,改变 了系统的电气参数,造成 可逆或不可逆的影响。
消除方法:可选用专 用减振弹簧-橡胶垫脚或 吸振橡胶海绵垫来降低系 统的谐振频率,吸收振动 的能量, 从而减小系统 的振幅。
橡胶垫脚及弹簧
橡胶 海绵软垫
振动试验台
2020/10/24
17
电吹风机干扰电视机的演示
电吹风机产生 的电磁波干扰以两 种途径到达电视机:
一是通过共用 的电源插座;
二是以空间电 磁场传输的方式由 电视机的天线接收。 应设法切断这些干
扰途径。
路和场的干扰
路的干扰必须在干扰源和被干扰对象之 间有完整的电路连接,干扰沿着这个通路到 达被干扰对象。例如通过电源线、变压器引 入的干扰 。
散热实例
散热风扇
四、固有噪声干扰
在电路中,电子元件 本身产生的、具有随机性、 宽频带的噪声称为固有噪 声。
最重要的固有噪声源 是电阻热噪声、半导体散 粒噪声和接触噪声等。固 有噪声可以从喇叭或耳机 中反映出来,但更多的时 候是反映在输出电压的无 规律跳变上。
五、电、磁噪声干扰
电磁波可以通过电网以及直接辐射 的形式传播到离这些噪声源很远的检测装 置中。在工频输电线附近也存在强大的交 变电场,在强电流输电线附近存在干扰磁 场,他们将对十分灵敏的检测装置造成干 扰。由于这些干扰源功率强大,要消除他 们的影响较为困难,必须采取多种措施来 防护。
场的干扰不需要沿着电路传输,而是以 电磁场辐射的方式进行。例如,电源线对传 感器的信号线的电场耦合干扰;又如电焊机 电缆上的强电流对信号线的磁场耦合干扰。
1.通过路的干扰
1)由泄漏电阻引 起的干扰
1-干扰源 2-仪器输入端子 3-仪器的输入电阻 R-漏电阻
当仪器的信号输入端子与220V电源进线端子之 间产生漏电、印制电路板上前置级输入端与整流电 路存在漏电等情况下,噪声源可以通过这些漏电电 阻作用于有关电路而造成干扰。被干扰点的等效阻 抗越高,由泄漏电阻而产生的干扰影响越大。
仪器设备的防潮试验
喷淋试验
三、热干扰
热量,特别是温度波动以及不均匀的温 度场对检测装置的干扰主要体现在以下几个方 面:
元件参数的变化(温漂)、接触热电势 干扰、元器件长期在高温下工作时,引起寿命 和耐压等级降低等。
克服热干扰的防护措施有: 选用低温漂元件;采取软、硬件温度补 偿措施;选用低功耗、低发热元件;提高元器 件规格余量;仪器的前置输入级远离发热元件; 加强散热、采用热屏蔽等。
