元件布局基本规则.

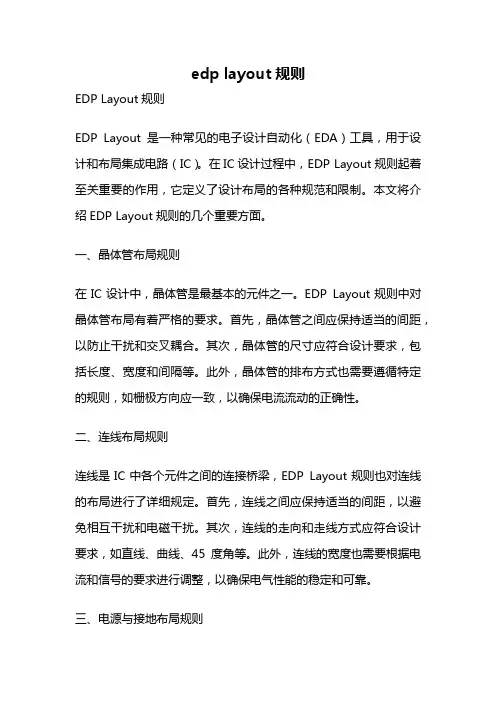

edp layout规则
edp layout规则EDP Layout规则EDP Layout是一种常见的电子设计自动化（EDA）工具，用于设计和布局集成电路（IC）。
在IC设计过程中，EDP Layout规则起着至关重要的作用，它定义了设计布局的各种规范和限制。
本文将介绍EDP Layout规则的几个重要方面。
一、晶体管布局规则在IC设计中，晶体管是最基本的元件之一。
EDP Layout规则中对晶体管布局有着严格的要求。
首先，晶体管之间应保持适当的间距，以防止干扰和交叉耦合。
其次，晶体管的尺寸应符合设计要求，包括长度、宽度和间隔等。
此外，晶体管的排布方式也需要遵循特定的规则，如栅极方向应一致，以确保电流流动的正确性。
二、连线布局规则连线是IC中各个元件之间的连接桥梁，EDP Layout规则也对连线的布局进行了详细规定。
首先，连线之间应保持适当的间距，以避免相互干扰和电磁干扰。
其次，连线的走向和走线方式应符合设计要求，如直线、曲线、45度角等。
此外，连线的宽度也需要根据电流和信号的要求进行调整，以确保电气性能的稳定和可靠。
三、电源与接地布局规则电源和接地是IC设计中至关重要的部分，它们对电路的性能和稳定性起着重要作用。
在EDP Layout规则中，对电源和接地的布局有着严格的要求。
首先，电源和接地之间应保持适当的距离，以避免干扰和短路。
其次，电源和接地的位置应合理选择，以减少电阻和电压降。
此外，还需要考虑电源和接地的电流容量和供电稳定性，以确保电路的正常工作。
四、封装布局规则IC设计中的封装是指将芯片封装到外部的封装材料中，以保护芯片并提供电气连接。
EDP Layout规则中对封装布局也有一系列规定。
首先，封装的尺寸和形状应与芯片相匹配，确保封装的稳定性和可靠性。
其次，封装的引脚布局应符合设计要求，以便正确连接到电路板或其他设备上。
此外，还需要考虑封装的散热性能和电磁兼容性，以确保芯片的正常工作和性能。
EDP Layout规则在IC设计中起着至关重要的作用。

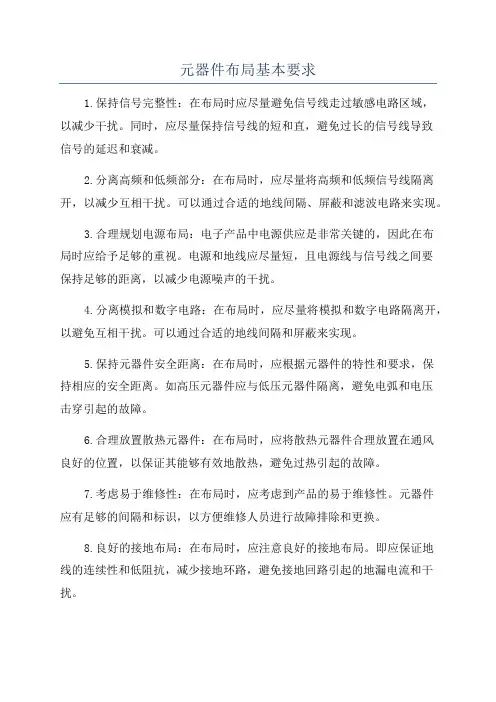

元器件布局基本要求
元器件布局基本要求1.保持信号完整性：在布局时应尽量避免信号线走过敏感电路区域，以减少干扰。
同时，应尽量保持信号线的短和直，避免过长的信号线导致信号的延迟和衰减。
2.分离高频和低频部分：在布局时，应尽量将高频和低频信号线隔离开，以减少互相干扰。
可以通过合适的地线间隔、屏蔽和滤波电路来实现。
3.合理规划电源布局：电子产品中电源供应是非常关键的，因此在布局时应给予足够的重视。
电源和地线应尽量短，且电源线与信号线之间要保持足够的距离，以减少电源噪声的干扰。
4.分离模拟和数字电路：在布局时，应尽量将模拟和数字电路隔离开，以避免互相干扰。
可以通过合适的地线间隔和屏蔽来实现。
5.保持元器件安全距离：在布局时，应根据元器件的特性和要求，保持相应的安全距离。
如高压元器件应与低压元器件隔离，避免电弧和电压击穿引起的故障。
6.合理放置散热元器件：在布局时，应将散热元器件合理放置在通风良好的位置，以保证其能够有效地散热，避免过热引起的故障。
7.考虑易于维修性：在布局时，应考虑到产品的易于维修性。
元器件应有足够的间隔和标识，以方便维修人员进行故障排除和更换。
8.良好的接地布局：在布局时，应注意良好的接地布局。
即应保证地线的连续性和低阻抗，减少接地环路，避免接地回路引起的地漏电流和干扰。
9.引脚布局合理：在布局时，应尽可能使引脚布局紧凑和方便连接，减少长距离引脚和粘引脚的使用，以减少信号损失和故障。
10.图层分离：在多层板的设计中，应尽量将不同电路层隔离开，以避免互相干扰。
可以通过使用电源层、地层和信号层来实现。
总之，元器件布局是电子产品设计中至关重要的一环，合理的元器件布局可以提高产品的性能和可靠性，并减少故障发生的可能性。
以上是一些元器件布局的基本要求，设计者在实际应用中应根据具体需求和要求进行合理的布局。

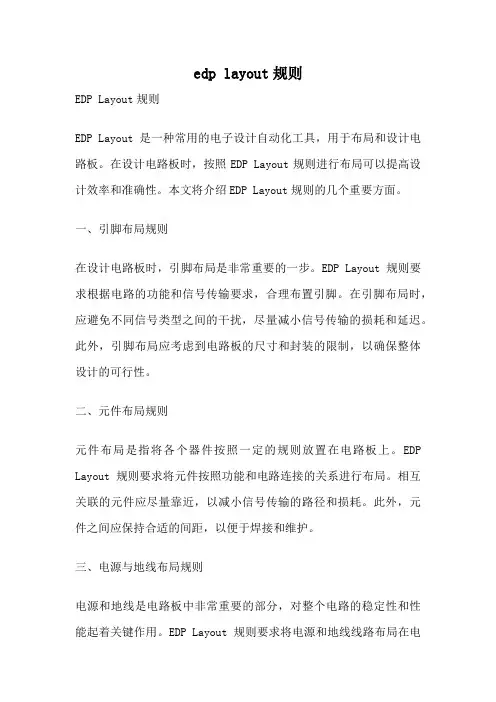

edp layout规则
edp layout规则EDP Layout规则EDP Layout是一种常用的电子设计自动化工具，用于布局和设计电路板。
在设计电路板时，按照EDP Layout规则进行布局可以提高设计效率和准确性。
本文将介绍EDP Layout规则的几个重要方面。
一、引脚布局规则在设计电路板时，引脚布局是非常重要的一步。
EDP Layout规则要求根据电路的功能和信号传输要求，合理布置引脚。
在引脚布局时，应避免不同信号类型之间的干扰，尽量减小信号传输的损耗和延迟。
此外，引脚布局应考虑到电路板的尺寸和封装的限制，以确保整体设计的可行性。
二、元件布局规则元件布局是指将各个器件按照一定的规则放置在电路板上。
EDP Layout规则要求将元件按照功能和电路连接的关系进行布局。
相互关联的元件应尽量靠近，以减小信号传输的路径和损耗。
此外，元件之间应保持合适的间距，以便于焊接和维护。
三、电源与地线布局规则电源和地线是电路板中非常重要的部分，对整个电路的稳定性和性能起着关键作用。
EDP Layout规则要求将电源和地线线路布局在电路板上的合适位置，以保证电流的稳定供应和地线的良好连接。
电源和地线的布局应避免与其他信号线路的交叉和干扰，以确保电路的可靠性和抗干扰能力。
四、信号线路布局规则信号线路的布局是设计电路板中的关键步骤。
EDP Layout规则要求将信号线路布局在电路板上的合适位置，以确保信号的稳定传输和最小的干扰。
在信号线路布局时，应避免信号线之间的交叉和干扰，尽量减小信号传输的延迟和损耗。
此外，信号线路的布局应考虑到电路板的尺寸和封装的限制，以确保整体设计的可行性。
五、层间布局规则层间布局是指将电路板上的不同层之间的信号线路布局合理。
EDP Layout规则要求将不同层间的信号线路进行分层布局，以减小信号线之间的干扰和信号传输的延迟。
层间布局还可以提高电路板的密度和减小尺寸，以满足电路设计的要求。
六、封装布局规则封装布局是指将元件的封装按照一定的规则放置在电路板上。
PCB设计规则(DRC)
PCB设计规则（DRC）
PCB设计规则（DRC）设置设计规则（DRC）（一）、PCB设计的基本原则：PCB设计规则分为10个类别1、
布局原则（1）、元件的布局要求均衡，疏密有序，避免头重脚轻。
（2）、元件布局应按照元件的关键性来进行，先布置
关键元件如微处理器、DSP、FPGA、存储器等，按照数据线和地址线的走向，就近原则布置元件。
（3）、存储器模块
尽量并排放置，以缩短走线长度。
（4）、尽可能按照信号流
向进行布局。
注意：零件布局，应当从机械结构散热、电磁干扰、将来布线的方便性等方面综合考虑。
先布置与机械尺寸有关的器件，并锁定这些器件，然后是大的占位置的器件和电路的核心元件，再是外围的小元件。
2、布线原则（1）、一定要确保导线的宽度达到导线的载流要求，并尽可能宽些，留出余量。
电源和地的导线要更宽，具体数值视实际情况而定。
地线＞电源线＞导线（2）、导线间最小间距是由线的绝缘电阻和击穿电阻决定的，在可能的情况下尽量定得大一些，一般不能小于12mil。
（3）、设计布线时，走线尽量少拐弯，力求线条简单明了。
（4）、微处理器芯片的数据线地址线应
尽量平行布置。
（5）、输入端与输入端边线应避免相邻平行，以免产生反射干扰，必要时应加线隔离。
两相邻的布线要相互垂直。
平行容易产生寄生耦合。
（6）、利用包地，覆铜等
工艺提高PCB的稳定性和抗干扰性。
（二）重点规则1、零件（元件）之间最小距离。
1、零件方向。
2、零件放置所在层。
3、导线的宽度。
4、导线所在层。
PCB设计规范
PCB设计规范一．PCB 设计的布局规范（一）布局设计原则1. 组件距离板边应大于5mm。
2. 先放置与结构关系密切的组件，如接插件、开关、电源插座等。
3. 优先摆放电路功能块的核心组件及体积较大的元器件，再以核心组件为中心摆放周围电路元器件。
4. 功率大的组件摆放在利于散热的位置上，如采用风扇散热，放在空气的主流通道上；若采用传导散热，应放在靠近机箱导槽的位置。
5. 质量较大的元器件应避免放在板的中心，应靠近板在机箱中的固定边放置。
6. 有高频连线的组件尽可能靠近，以减少高频信号的分布参数和电磁干扰。
7. 输入、输出组件尽量远离。
8. 带高电压的元器件应尽量放在调试时手不易触及的地方。
9. 手焊元件的布局要充分考虑其可焊性，以及焊接时对周围器件的影响。
手焊元件与其他元件距离应大于1.5mm.10. 热敏组件应远离发热组件。
对于自身温升高于30℃的热源，一般要求：a．在风冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于2.5mm；b．自然冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于4.0mm。
若因为空间的原因不能达到要求距离，则应通过温度测试保证温度敏感器件的温升在额定范围内。
11. 可调组件的布局应便于调节。
如跳线、可变电容、电位器等。
12. 考虑信号流向，合理安排布局，使信号流向尽可能保持一致。
13. 布局应均匀、整齐、紧凑。
14. 表贴组件布局时应注意焊盘方向尽量取一致，以利于装焊。
15. 去耦电容应在电源输入端就近放置。
16. 可调换组件(如: 压敏电阻，保险管等) ,应放置在明显易见处17. 是否有防呆设计(如：变压器的不对称脚,及Connect)。
18. 插拔类的组件应考虑其可插拔性。
影响装配，或装配时容易碰到的组件尽量卧倒。
（二）对布局设计的工艺要求1. 外形尺寸从生产角度考虑，理想的尺寸范围是“宽（200 mm～250 mm）×长（250 mm ～350 mm）”。
电路板设计中的规范与要点
电路板设计中的规范与要点电路板（PCB）是现代电子设备中不可或缺的组成部分，它承载着电子器件及其连接的电路。
一个好的电路板设计不仅能提升电子设备的性能，还能提高生产效率和可靠性。
本文将详细介绍电路板设计中的规范与要点。
一、电路板设计规范1.尺寸规范：- 根据电子设备的实际需求确定电路板的尺寸。
- 考虑电子设备的安装空间和限制，确保电路板能够与其他组件和外壳完美契合。
2.层次规范：- 根据电路板的功能和复杂程度确定板层数。
- 单面板只有顶层为铜质层，双面板有顶层和底层，多层板则有更多内层。
- 多层板设计能提供更好的电气性能和信号完整性。
3.走线规范：- 根据电路板功能，划分信号线、电源线和地线，并设定规范的走线规则。
- 信号线和电源线应尽量分开，减少干扰。
- 地线应宽且密集，用于提供电路的参考电压，减小传输噪音。
4.元件布局规范：- 将元件分组，并按照功能和信号流向进行布局。
- 避免元件相互干扰，尽量减小距离和交叉点。
- 确保足够的通风空间，避免元件过热。
5.丝印规范：- 在电路板上标注元件的引脚标号、元件名称和极性。
- 丝印应与焊盘有一定的间隔，避免干扰焊接。
二、电路板设计要点1.规划电源线和地线：- 电源线应足够宽，以确保电路中元件能够获取稳定的供电电压。
- 地线应在整个电路板上提供良好的连接，减少噪声干扰。
2.阻抗匹配：- 考虑信号传输的速度、频率和距离，根据规格书中的指导要求，合理设计走线和控制阻抗。
- 使用电气规则检查工具，确保设计中的阻抗匹配问题最小化。
3.信号完整性：- 使用差分信号来减少传输线上的干扰。
- 使用适当的信号层和接地层相结合，减小信号返回路径。
4.高频和高速信号处理：- 使用走线规则，减少信号线长度和干扰。
- 适当使用电容、电感和阻尼器来衰减高频信号和抑制回波。
5.元件布局：- 确保元件之间的间距和方向，以便于焊接和维护。
- 避免元器件之间的干扰，尽量减少噪声。
6.热管理：- 为高功耗元件设计适当的散热器和散热路径。
pcb布局的基本原则
pcb布局的基本原则
PCB布局的基本原则是要分隔逻辑路径上的电子元件和线路，使元件
可以更加高效地连接，而线路则可以最小化或甚至完全避免可能出现的干扰。
布局原则也被称为“把元件放在一起，把线路放在一起”。
能够改善
电路板数字和模拟性能，避免跑线和混乱。
具体来说，PCB布局基本原则有以下几点：
一、让线路尽量近似直线：要求电路的线路尽可能的模仿正弦曲线，
而不是斜线，以减少转角处的分布，从而延长电气线路的寿命；
二、保证线路之间及元件之间的距离：当两个线路非常接近时，就会
产生电容耦合，这时就要求在线路之间维持一定的间距，或者在元件之间
维持一定的间距；
三、考虑对线路的影响：在考虑线路布局时，应考虑可能产生的干扰，如静电、磁场、抗反干扰能力等，并采取合理的措施来避免这些干扰；
四、保证电路的灵活性：电路的灵活性可以避免芯片的设计和维护，以及未来技术的发展和改进；
五、考虑PCB板厚度：当考虑一个PCB板时，应审慎考虑PCB板的厚度，以便确保PCB板能够承受电脉冲的振动，而不会发生内部断裂或外部
电气损坏。
布局和布线规则
首先说这是经验积累的问题，其次就是需要个人电路知识经验了！布局说白了就是在板子上放器件。
这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表（Design-> Create Netlist），之后在PCB图上导入网络表（Design->Load Nets）。
就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。
然后就可以对器件布局了。
一般布局按如下原则进行：①．按电气性能合理分区，一般分为：数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区（干扰源）；②．完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁；同时，调整各功能块间的相对位置使功能块间的连线最简洁；③．对于质量大的元器件应考虑安装位置和安装强度；发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施；④．I/O驱动器件尽量靠近印刷板的边、靠近引出接插件；⑤．时钟产生器（如：晶振或钟振）要尽量靠近用到该时钟的器件；⑥．在每个集成电路的电源输入脚和地之间，需加一个去耦电容（一般采用高频性能好的独石电容）；电路板空间较密时，也可在几个集成电路周围加一个钽电容。
⑦．继电器线圈处要加放电二极管（1N4148即可）；⑧．布局要求要均衡，疏密有序，不能头重脚轻或一头沉——需要特别注意，在放置元器件时，一定要考虑元器件的实际尺寸大小（所占面积和高度）、元器件之间的相对位置，以保证电路板的电气性能和生产安装的可行性和便利性同时，应该在保证上面原则能够体现的前提下，适当修改器件的摆放，使之整齐美观，如同样的器件要摆放整齐、方向一致，不能摆得“错落有致” 。
这个步骤关系到板子整体形象和下一步布线的难易程度，所以一点要花大力气去考虑。
布局时，对不太肯定的地方可以先作初步布线，充分考虑。
第四：布线。
布线是整个PCB设计中最重要的工序。
这将直接影响着PCB板的性能好坏。
在PCB的设计过程中，布线一般有这么三种境界的划分：首先是布通，这时PCB设计时的最基本的要求。
PCB板布局原则布线技巧
PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。
2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。
3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。
4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。
5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。
二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。
2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。
3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。
对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。
4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。
对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。
5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。
同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。
6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。
7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。
三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。
2.尽量减小信号线的面积，减少对周围信号的干扰。
3.尽量采用四方对称布线，减少线路不平衡引起的干扰。
4.尽量降低线路阻抗，提高信号的传输质量。
PCB线路板元件布局的原则
PCB线路板元件布局的原则1.元件排列规则1).在通常条件下,所有的元件均应布置在印制电路的同一面上，只有在顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴IC等放在底层。
2).在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，一般情况下不允许元件重叠；元件排列要紧凑，输入和输出元件尽量远离。
3).某元器件或导线之间可能存在较高的电位差，应加大它们的距离，以免因放电、击穿而引起意外短路。
4).带高电压的元件应尽量布置在调试时手不易触及的地方。
5).位于板边缘的元件，离板边缘至少有2个板厚的距离6).元件在整个板面上应分布均匀、疏密一致。
2.按照信号走向布局原则1).通常按照信号的流程逐个安排各个功能电路单元的位置，以每个功能电路的核心元件为中心，围绕它进行布局。
2).元件的布局应便于信号流通，使信号尽可能保持一致的方向。
多数情况下，信号的流向安排为从左到右或从上到下，与输入、输出端直接相连的元件应当放在靠近输入、输出接插件或连接器的地方。
3.防止电磁干扰1).对辐射电磁场较强的元件，以及对电磁感应较灵敏的元件，应加大它们相互之间的距离或加以屏蔽，元件放置的方向应与相邻的印制导线交叉。
2).尽量避免高低电压器件相互混杂、强弱信号的器件交错在一起。
3).对于会产生磁场的元件，如变压器、扬声器、电感等，布局时应注意减少磁力线对印制导线的切割，相邻元件磁场方向应相互垂直，减少彼此之间的耦合。
4).对干扰源进行屏蔽，屏蔽罩应有良好的接地。
5).在高频工作的电路，要考虑元件之间的分布参数的影响。
4. 抑制热干扰1).对于发热元件，应优先安排在利于散热的位置，必要时可以单独设置散热器或小风扇，以降低温度，减少对邻近元件的影响。
2).一些功耗大的集成块、大或中功率管、电阻等元件，要布置在容易散热的地方，并与其它元件隔开一定距离。
3).热敏元件应紧贴被测元件并远离高温区域，以免受到其它发热功当量元件影响，引起误动作。
PCB板布局布线基本规则
PCB板布局布线基本规则一、元件布局基本规则1.按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm内不得贴装元、器件，螺钉等安装孔周围3.5mm （对于M2.5）、4mm（对于M3）内不得贴装元器件；3.卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4.元器件的外侧距板边的距离为5mm；5.贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6.金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7.发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8.电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9.其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil （或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
电路板器件排布标准
电路板器件排布标准
在电路板器件排布标准中，以下是一些主要的考虑因素和标准：
1. 元件排列规则：在通常条件下，所有的元件均应布置在印制电路的同一面上，只有在顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴IC等放在底层。
在保证电气性能的前提下，元件
应放置在栅格上且相互平行或垂直排列，以求整齐、美观，一般情况下不允许元件重叠；元件排列要紧凑，输入和输出元件尽量远离。
2. 安全规则：某元器件或导线之间可能存在较高的电位差，应加大它们的距离，以免因放电、击穿而引起意外短路。
带高电压的元件应尽量布置在调试时手不易触及的地方。
位于板边缘的元件，离板边缘至少有2个板厚的距离。
3. 维护和维修：在设计电路板时，应考虑到将来的维护和维修。
为了方便维修，相关元件的布局应该易于理解，并且易于接近和替换。
4. 布局规则：在设计电路板时，元件在整个板面上应分布均匀、疏密一致。
这有助于提高电路板的机械强度和散热性能。
5. 热设计规则：对于需要散热的元件，应合理布局，使其能够有效地散热。
同时，应注意避免不同热源之间的热耦合，以防止热干扰。
6. 电磁兼容性规则：对于可能产生电磁干扰的元件，应采取相应的措施，如屏蔽、滤波等，以减小电磁干扰的影响。
7. 可靠性规则：对于关键元件，应采取冗余设计，以提高电路的可靠性。
同时，应尽可能减少元件之间的连接数量，以降低因连接不良导致的故障风险。
以上是一些常见的电路板器件排布标准，具体标准可能会根据不同的应用场景和需求而有所不同。
在实际应用中，应根据具体情况综合考虑各种因素，制定出符合要求的电路板器件排布方案。
元器件布局的10条规则
元器件布局的10条规则
一元器件布局的10条规则：
遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．
元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
相同结构电路部分，尽可能采用“对称式”标准布局；
按照均匀分布、重心平衡、版面美观的标准优化布局；
同类型插装元器件在X或Y方向上应朝一个方向放置。
同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短；高电压、大电流信号与小电流，低电压的弱信号完全分开；模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分。
去偶电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。
元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。
二、布线
（1）布线优先次序
键信号线优先：摸拟小信号、高速信号、时钟信号和同步信号等关键信号优先布线密度优先原则：从单板上连接关系最复杂的器件着手布线。
从单板上连线最密集的区域开始布线注意点：
尽量为时钟信号、高频信号、敏感信号等关键信号提供专门的布线层，并保证其最小的回路面积。
必要时应采取手工优先布线、屏蔽和加大安全间距等方法。
保证信号质量。
电源层和地层之间的EMC环境较差，应避免布置对干扰敏感的信号。
pcb设计中的20个规则
pcb设计中的20个规则PCB 设计中的20 个规则PCB（Printed Circuit Board）是电子产品中不可或缺的组成部分，它在电子元件之间传递电力和信号。
PCB 设计的质量直接关系到整个电子产品的性能和可靠性。
要达到优质的PCB 设计，需要遵守一系列的规则和原则。
本文将逐步回答PCB 设计中的20 个主题。
1. PCB 布局规则首先，需要确定PCB 的尺寸和层数。
根据设计需求，选择适当的PCB 材料和板厚。
同时，考虑到电流流动的路径，合理布置电子元件和导线。
2. 电源和地线规则电源线和地线的布局要合理，避免交叉干扰。
电源线和地线的宽度要足够，以确保电流流动可靠。
3. 高频布局规则对于高频电路，要特别注意信号的传输和反射。
布局时要尽量缩短信号路径，降低信号的传输时间和传输损耗。
4. 信号完整性规则为了保持信号完整性和稳定性，要避免信号线上的过长导线和开关电源等干扰。
5. 差分线规则差分线是一对完全对称的信号线，用于传输差分信号。
他们的布局和长度必须保持一致，以保持信号的完整性。
6. 设备排列规则在布局时，应考虑到散热要求和组件之间的间距。
电子元件之间的间距要足够，使其易于维修和散热。
7. 分离高频和低频电路规则为了避免高频信号对低频信号产生干扰，应将高频和低频电路分开布局，并使用阻隔板进行隔离。
8. 封装规则选择适合电子元件封装的规格和尺寸，并根据元件的特性和引脚进行布局。
确保元件之间的间距和间隙足够。
9. 阻焊规则在PCB 设计中，阻焊层的设计也是非常重要的。
阻焊层可以保护电路板，增强其耐腐蚀性，并减少焊接时的短路。
10. 引脚定位规则引脚的布局应尽量按照方便焊接和维修的原则，确保引脚之间的距离足够，没有交叉干扰。
11. 信号引线规则信号引线应尽量短，以减少信号的传输时间和损耗。
同时，应避免重要信号线的并行走线和交叉走线。
12. 导线宽度规则导线宽度是根据电流流动来决定的。
需要根据电流大小和设计要求选择合适的宽度，以保证电流的正常流动。
PCB布局原则
PCB布局原则2009-12-11 09:07整体布局主要有如下的一些要求：流向原则按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向，输入在左边，输出在右边；或者以每个功能电路的核心元件为中心，围绕它来进行布局。
最近相邻原则布局的最重要的原则之一是保证布线的布通率，移动器件时要注意网线的连接，把有网线关系的器件放在一起，而且能大致达成互连最短，要注意如果两个器件有多个网线的连接时要通过旋转来使网线的交叉最少。
均布原则放置器件时要考虑以后的焊接，不要太密集，元件分布要尽可能均匀，例如大的器件再流焊时热容量比较大，过于集中容易使局部温度低而造成虚焊。
抗干扰原则这涉及的知识点就比较丰富了，如数字器件和模拟器件要分开，尽量远离；尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰，易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离；去耦电容尽量靠近器件的VCC，贴片器件的退耦电容最好在布在板子另一面的器件肚子位置等，这一原则涉及到的很多方面都是依靠经验来进行的，读者可以参阅后面关于可靠性设计一章。
热效应原则1：发热元器件应尽可能远离其它元器件，一般放置在边角，机箱内通风位置，发热器件一般都要用散热片，所以要考虑留出合适的空间安装散热片，此外发热器件的发热部位与印制电路板的距离一般不小于2mm。
2：对温度敏感的元器件要远离发热元器件。
易维修原则大型器件的四周要留出一定的维修空间（留出SMD返修设备加热头能够进行操作的尺寸），需要经常更换的元件应置于便于更换的位置，如保险管等。
易调节原则对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求，若是机内调节，应放在印制板上方便于调节的地方；若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。
抵抗受力原则固定孔一般放在接线端子、插拔器件、长串端子等经常受力作用的器件中央，并留出相应的空间；重量超过15g的元器件、应当用支架加以固定，然后焊接。
元件布局基本规则
元件布局基本规则元件布局是指在设计一个界面时，如何将各种元件（控件、图标、文本等）有机地排列和组合在一起，使得界面整体具有良好的视觉效果、结构清晰、易于使用和易于理解。
元件布局的目的是使得用户能够快速的找到所需要的信息，并且能够按照自己的需要进行操作。
在进行元件布局时，有一些基本的规则可以遵循，以保证布局的效果，提高用户的使用体验。
下面是一些常见的元件布局规则：1.对齐方式：元件的对齐方式可以分为水平对齐和垂直对齐。
水平对齐是指在水平方向上对元件进行排列，可以采用左对齐、居中对齐和右对齐等方式。
垂直对齐是指在垂直方向上对元件进行排列，可以采用上对齐、居中对齐和下对齐等方式。
对齐方式的选择要根据元件的具体情况和排列的需要进行灵活调整，以保证整体的协调和美观。
2.空白间隔：良好的元件布局应该合理利用空白间隔，使得元件之间形成适当的距离。
空白间隔可以增加元件之间的可读性和可操作性，同时也能够提高界面的整体美感。
在设置空白间隔时，需要考虑元件之间的相关性和功能关系，避免过大或过小的空白间隔，从而影响用户的使用体验。
3.分组和分割线：在界面中，可以根据元件的功能和属性进行分组，使得相关的元件能够在一起，形成一个整体。
分组可以采用不同的背景颜色、边框线、图标等方式进行视觉上的区分，从而帮助用户快速地识别和操作相关的元件。
同时，使用分割线也是一种常见的分隔元件的方式，可以将界面的内容分隔开来，使得整体更加清晰。
4.多列布局和网格布局：多列布局是指将元件按照列的方式进行排列，适用于界面元件较多的情况。
可以根据元件的大小和重要性，采用不同的列数进行布局。
网格布局是指将元件按照网格的方式进行排列，可以使得界面整体结构更加清晰和有序。
多列布局和网格布局可以相互结合使用，以适应不同界面的需求。
5.流式布局和自适应布局：流式布局是指元件根据可用空间的大小自动进行调整和排列，可以保证界面在不同显示设备和窗口大小下的兼容性和适应性。
Pcb布局规则和技巧
Pcb布局规则和技巧Pcb布局规章1、在通常状况下，全部的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在低层。
2、在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，在一般状况下不允许元件重叠;元件排列要紧凑，元件在整个版面上应分布匀称、疏密全都。
3、电路板上不同组件相临焊盘图形之间的最小间距应在1MM 以上。
4、离电路板边缘一般不小于2MM.电路板的最佳外形为矩形，长宽比为3:2或4:3.电路板面尺大于200MM乘150MM时，应考虑电路板所能承受的机械强度。
Pcb布局技巧在PCB的布局设计中要分析电路板的单元，依据其功能进行布局设计，对电路的全部元器件进行布局时，要符合以下原则：1、根据电路的流程支配各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持全都的方向。
2、以每个功能单元的核心元器件为中心，围绕他来进行布局。
元器件应匀称、整体、紧凑的排列在PCB上，尽量削减和缩短各元器件之间的引线和连接。
3、在高频下工作的电路，要考虑元器件之间的分布参数。
一般电路应尽可能使元器件并行排列，这样不但美观，而且装旱简单，易于批量生产。
特别元器件的位置在布局时一般要遵守以下原则：1、尽可能缩短高频元器件之间的连接，设法削减他们的分布参数及和相互间的电磁干扰。
易受干扰的元器件不能相互离的太近，输入和输出应尽量远离。
2一些元器件或导线有可能有较高的电位差，应加大他们的距离，以免放电引起意外短路。
高电压的元器件应尽量放在手触及不到的地方。
3、重量超过15G的元器件，可用支架加以固定，然后焊接。
那些又重又热的元器件，不应放到电路板上，应放到主机箱的底版上，且考虑散热问题。
热敏元器件应远离发热元器件。
4、对与电位器、可调电感线圈、可变电容器、微动开关等可调元器件的布局应考虑整块扳子的结构要求，一些常常用到的开关，在结构允许的状况下，应放置到手简单接触到的地方。
ad原件布局布线基本规则
ad原件布局布线基本规则⼀、原件布局基本规则 1、按照电路模块进⾏布局，电路中的元件应该采⽤集中就近原则，同时数字电路和模拟电路分开； 2、定位孔、标准孔等周围1.27mm内不得贴元器件，安装孔周围3.5mm不得特装元件 3、卧装电阻、电感、点解电容等元件的下⽅避免有过孔，⼀⾯波峰焊后过孔与元件壳体短路 4、元器件的外侧相距电路板边的距离最好为5mm 5、贴装元件焊盘的外侧与相邻插装元件的外侧距离⼤于2mm 6、⾦属壳和其它元器件间距应该⼤于2mm 7、发热元件不能邻近导线和热敏元件，⾼热器件要均衡分布 8、电源插座要尽量布置在pcb板⼦的四周，电源插座与其相连的汇流条接线端应该布置在同侧。
电源插座以及连接器的布置应该优先考虑⽅便插拔。
9、所有的ic元件单边对齐。
同⼀个pcb板⼦上标志不得多于两个⽅向，出现两个⽅向时，两个⽅向互相垂直 10、pcb板⼦布线应该疏密得当，当疏密差别很⼤时应该⽤⽹状铜箔填充，⽹格⼤于0.2mm 11、贴⽚的焊盘上不能有通孔，重要信号不准从插座脚间穿过 12、贴⽚单边对齐，字符⽅向⼀直，封装⽅向⼀致 13、有有正负之分的器件在同⼀个pcb板⼦上⾯的极性尽量保持⼀致。
⼆、元件布线规则 1、画定布线区域据板⼦边沿⼩于1mm的距离，以及安装孔周围1mm内部不允许布线 2、电源线尽可能的宽，不能低于18mil；信号线宽度不低于12mil，cpu出⼊线不低于10mil或者8mil，间距不低于10mil。
（这个位置我觉得不然） 3、正常过孔外径不低于30mil（我是⽤的是15mil内径30mil外径） 4、双列直插：焊盘60mil孔径40mil，1/4w电阻 51*55mil 0805表贴，直插62mil孔径42mil，⽆极性电容0805（常⽤的） 5、注意电源线与地线尽可能呈放射状，以及信号线不能出现回环⾛线。
三、杂乱的知识 pcb电路板上，电源线和地线最重要，克服电磁⼲扰的之主要的⼿段就是接地。
ad元件与板框规则
ad元件与板框规则AD元件是一种广泛应用于电子设备制造中的重要电子元件，它承担着连接和传输电信号的功能。
而板框则是用来固定和保护电子元件的一种载体。
在电子设备制造中，合理的安装和规范的使用AD元件与板框规则对于提高产品质量和降低故障率具有重要意义。
本文将介绍AD元件与板框规则的相关内容。
一、AD元件的选择与布局在选择AD元件时，需要考虑元件的尺寸、功能、性能等多个因素。
首先，根据电路设计需求选择合适的AD元件尺寸，确保元件能够适配到电路板上。
其次，根据产品功能要求选择相应的AD元件类型，如电阻、电容、二极管等。
此外，还需要根据产品性能要求选择AD元件的规格，如电容的额定电压、电阻的阻值等。
在布局AD元件时，需要遵循一定的规则。
首先，根据电路板的结构安排AD元件的位置，以确保元件之间的布局合理、不会相互干扰。
其次，要注意元件的走线和引脚的连接方式，以便更好地实现电路功能。
最后，要合理放置大功率元件，确保其散热条件良好，避免过热损坏其他元件。
二、板框的设计与制作板框在电子设备制造中起到固定和保护AD元件的作用。
在设计板框时，需要考虑以下几个方面。
首先，根据电子设备的尺寸和形状设计板框的外形尺寸，以满足产品的需求。
其次，要合理设计板框的结构，包括框架的加固、连接处的牢固等，以确保板框的稳定性和可靠性。
制作板框时，可以采用多种材料，如金属、塑料等。
在选择材料时，需要考虑其导热性、防腐性、重量等因素。
制作板框时，可以使用数控加工设备进行精确加工，以确保板框的尺寸和结构符合要求。
此外，还可以使用螺丝、焊接等方式将板框固定在电子设备上。
三、AD元件与板框的安装与维护在安装AD元件和板框时，需要遵循一定的操作规范。
首先，要确保工作环境整洁，避免灰尘和异物进入。
其次，要按照元件的引脚布局进行正确的插入或焊接，避免引脚弯曲或短路等问题。
而板框的安装应确保固定牢固，不应松动。
为了保证AD元件和板框的正常运行和寿命，需要进行定期维护和检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
元件布局基本规则
1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开
2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围
3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件。
3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路。
4. 元器件的外侧距板边的距离为5mm。
5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm。
6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm。
7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布
8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔。
9. 其它元器件的布置
所有IC 元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向
出现两个方向时，两个方向互相垂直。
10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)。
11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过。
12、贴片单边对齐，字符方向一致，封装方向一致。
13、有极性的器件在以同一板上的极性标示方向尽量保持一致
元件布线规则
1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线
2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil（或8mil）；线间距不低于10mil
3、正常过孔不低于30mil
4、双列直插：焊盘60mil，孔径40mil
1/4W电阻： 51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil
无极电容： 51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil
5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
1.要有合理的走向：如输入/输出，交流/直流，强/弱信号，高频/低频，高压/低压等...，它们的走向应该是呈线形的(或分离)，不得相互交融。
其目的是防止相互干扰。
最好的走向是按直线，但一般不易实现，最不利的走向是环形，所幸的是可以设隔离带来改善。
对于是直流，小信号，低电压PCB设计的要求可以低些。
所以“合理”是相对的。
2.选择好接地点：小小的接地点不知有多少工程技术人员对它做过多少论述，足见其重要性。
一般情况下要求共点地，如：前向放大器的多条地线应汇合后再与干线地相连等等...。
现实中，因受各种限制很难完全办到，但应尽力遵循。
这个问题在实际中是相当灵活的。
每个人都有自己的一套解决方案。
如能针对具体的电路板来解释就容易理解。
3.合理布置电源滤波/退耦电容：一般在原理图中仅画出若干电源滤波/退耦电容，但未指出它们各自应接于何处。
其实这些电容是为开关器件(门电路)或其它需要滤波/退耦的部件而设置的，布置这些电容就应尽
量靠近这些元部件，离得太远就没有作用了。
有趣的是，当电源滤波/退耦电容布置的合理时，接地点的问题就显得不那么明显。
4.线条有讲究：有条件做宽的线决不做细；高压及高频线应园滑，不得有尖锐的倒角，拐弯也不得采用直角。
地线应尽量宽，最好使用大面积敷铜，这对接地点问题有相当大的改善。
5.有些问题虽然发生在后期制作中，但却是PCB设计中带来的，它们是：过线孔太多，沉铜工艺稍有不慎就会埋下隐患。
所以，设计中应尽量减少过线孔。
同向并行的线条密度太大，焊接时很容易连成一片。
所以，线密度应视焊接工艺的水平来确定。
焊点的距离太小，不利于人工焊接，只能以降低工效来解决焊接质量。
否则将留下隐患。
所以，焊点的最小距离的确定应综合考虑焊接人员的素质和工效。
焊盘或过线孔尺寸太小，或焊盘尺寸与钻孔尺寸配合不当。
对数控钻孔不利。
轻则将焊盘钻成“c”形，重则钻掉焊盘。
当导线太细，而大面积的未布线区又没有敷铜，容易造成电镀及蚀刻不均匀。
即当未布线区腐蚀完后，细导线很有可能腐蚀过头，或似断非断，或完全断。
所以，设置敷铜的作用不仅仅是增大地线面积和抗干扰。
以上诸多因素都会对电路板的质量和将来产品的可靠性大打折扣。
补充两点：
1,金属化过孔镀层厚度只有20几到几微米，经不起大电流！因此电源线、地线、有大电流的线非得通过过孔到另一面时可在此处多加几个过孔，或通过一个穿过两面的原件。
2，脚较粗且多的器件如CD型插座，应尽可能少从原件面出线。
如非出不可有条件可在器件脚边加一过孔。
固为多个插脚同时插下时容易破坏孔中的金属化镀层。
3. 尽量不用埋盲孔, 非用不可的, 要合理设置过孔, 以减低生产制造PCB的难度。
