正循环钻孔施工方案样本

合集下载

正循环钻孔灌注桩施方案

正循环钻孔灌注桩施方案一、工程概况。

咱这个工程呢，要做正循环钻孔灌注桩。

这灌注桩就像给大地扎根一样，在地下牢牢地支撑起咱们上面的建筑。

先搞清楚工程地点在哪，周围环境咋样，还有地质情况。

比如说这地底下是软土呢，还是有硬石头，这对咱钻孔可是有很大影响的。

二、施工准备。

1. 人员准备。

找一帮经验丰富的兄弟来干活。

钻孔灌注桩这活儿，可不能让新手瞎搞。

得有熟练的机长，就像船长掌舵一样，带着几个机灵的工人，有负责操作机器的，有帮忙运材料的，大家各司其职。

2. 机械设备。

把钻孔的钻机、泥浆泵这些设备都准备好。

钻机就像咱们的大钻头枪，泥浆泵就像是给钻头送水（泥浆）的小助手。

这些设备都得检查好，可不能在干活的时候掉链子。

就像你出门前得检查手机有没有电一样，设备有问题就赶紧修，确保都能正常运转。

3. 材料准备。

三、施工工艺流程。

1. 测量放线。

这是第一步，就像给钻孔定个目标。

用测量仪器，把每个桩的位置在地面上精确地标出来。

可不能偏差太大，不然这桩打歪了，那整个工程就像盖歪的房子，不稳当。

2. 埋设护筒。

护筒就像给钻孔戴个安全帽。

把护筒埋到地下去，要埋得稳，一般用黏土把它周围填结实。

这样在钻孔的时候，周围的土就不会塌下来，把钻孔堵住。

3. 制备泥浆。

泥浆这东西可重要了。

就像给钻头降温、润滑的润滑油一样。

咱把黏土和水按照一定比例混合，再加点添加剂，搅拌出合适的泥浆。

泥浆的密度、黏度都得合适，太稀了不行，起不到作用；太稠了也不好，会影响钻头的转动。

4. 钻孔施工。

这是个大工程。

钻机启动，钻头开始往地下钻。

正循环钻孔呢，就是泥浆从钻杆里面进去，然后带着钻出来的土渣从钻杆和孔壁之间的空隙流出来。

这个过程得时刻盯着，看钻头转得顺不顺，有没有异常的声音。

要是感觉不对劲，就赶紧停下来检查，可别硬撑着，不然钻头要是断在里面，那就麻烦大了。

5. 清孔。

钻孔钻到设计深度了，这时候孔里全是泥浆和土渣。

咱得把这些东西清理干净，就像打扫房间一样。

正循环施工方案

泰安民生景园A3、A4#楼桩基工程施工组织设计编制：审核：审批：陕西有色建设有限公司2011年1月16日目录1.概况 (2)1.1工程概况1.2工程三通一平1.3主要设计参数及施工技术要求1.4施工组织设计编制依据2.工程组织实施 (3)2.1施工管理组织机构及人员配置2.2施工设备选型及配置2.3施工设备进场计划2.4施工材料进场计划及堆放3.施工方案、方法及质量控制 (5)3.1施工方案3.2施工方法3.3施工质量控制4.施工进度计划 (15)4.1单桩施工计划4.2工程桩施工进度计划4.3保证工期的措施5.安全文明施工措施 (16)5.1安全保证措施5.2文明施工措施6.竣工验收 (19)附：冬期施工措施 (21)1.工程概况1.1工程概况工程名称：泰安民生景园A3、A4#楼工程地点：渭南市民生路中段地基处理方案：泥浆护壁正循环钻孔后注浆砼灌注桩建设单位：渭南泰安房地产有限责任公司设计单位：陕西东辰建筑设计工程有限公司施工单位：陕西有色建设有限公司总包单位：渭南市泰安沋西联合开发办监理单位:1.2工程三通一平施工现场场地平整、交通方便，水电已基本满足施工需要1.3主要设计参数及施工技术要求61412＠200062514＠200061412＠2000总桩数 260根，其中试桩4根，锚桩16根。

1.4施工组织设计编制依据1)《建筑工程是质量统一验收标准》（GB50300—2001）2)《建筑地基基础工程施工质量验收规范》（GB50202—2002）3)《建筑桩基技术规范》（JGJ94—2008）4)《混凝土机构工程施工及验收规范》（GB50204—2002）5)《钢筋焊接及验收规程》（JGJ18—2003）6)《试桩、锚桩、工程桩配筋详图及说明》2、工程组织实施2.1施工管理机构及人员配置本工程实行项目经理负责制，由项目经理对工程质量、进度、安全、材料、财务等进行统一管理。

2.1.1施工人员配置2.2施工设备选型及配置2.2.1施工设备选型设备选型：根据工程桩技术要求和场地地层情况，成孔设备拟采用反循环钻机，混凝土选用商品混凝土。

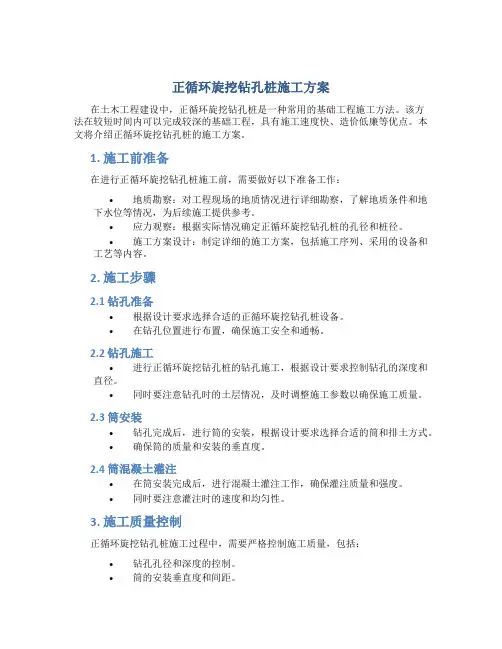

正循环旋挖钻孔桩施工方案

正循环旋挖钻孔桩施工方案在土木工程建设中，正循环旋挖钻孔桩是一种常用的基础工程施工方法。

该方法在较短时间内可以完成较深的基础工程，具有施工速度快、造价低廉等优点。

本文将介绍正循环旋挖钻孔桩的施工方案。

1. 施工前准备在进行正循环旋挖钻孔桩施工前，需要做好以下准备工作：•地质勘察：对工程现场的地质情况进行详细勘察，了解地质条件和地下水位等情况，为后续施工提供参考。

•应力观察：根据实际情况确定正循环旋挖钻孔桩的孔径和桩径。

•施工方案设计：制定详细的施工方案，包括施工序列、采用的设备和工艺等内容。

2. 施工步骤2.1 钻孔准备•根据设计要求选择合适的正循环旋挖钻孔桩设备。

•在钻孔位置进行布置，确保施工安全和通畅。

2.2 钻孔施工•进行正循环旋挖钻孔桩的钻孔施工，根据设计要求控制钻孔的深度和直径。

•同时要注意钻孔时的土层情况，及时调整施工参数以确保施工质量。

2.3 筒安装•钻孔完成后，进行筒的安装，根据设计要求选择合适的筒和排土方式。

•确保筒的质量和安装的垂直度。

2.4 筒混凝土灌注•在筒安装完成后，进行混凝土灌注工作，确保灌注质量和强度。

•同时要注意灌注时的速度和均匀性。

3. 施工质量控制正循环旋挖钻孔桩施工过程中，需要严格控制施工质量，包括：•钻孔孔径和深度的控制。

•筒的安装垂直度和间距。

•混凝土灌注的均匀性和强度。

4. 施工安全在正循环旋挖钻孔桩施工过程中，要高度重视施工安全，确保施工作业人员和设备的安全。

结束语正循环旋挖钻孔桩是一种常用的基础工程施工方法，本文介绍了正循环旋挖钻孔桩的施工方案，包括施工前准备、施工步骤、施工质量控制和施工安全等内容，希望对读者在相关领域的工作有所帮助。

钻孔灌注桩正循环成孔施工工法

钻孔灌注桩正循环成孔施工工法1 施工工艺流程采用正循环泥浆护壁成孔、二次循环清孔、导管浇筑水下混凝土成桩的施工方法，工艺流程图见下：2 正循环钻孔灌注桩施工示意图见下：3 施工方法1）施工准备开工前，将地面硬化，设置两个沉淀池，为防止钻孔产生的废浆污染环境，沉淀池内套钢套箱。

2）测量定位基准点必须浇筑混凝土固定牢靠，并做好保护装置。

选用高精度经纬仪和钢卷尺测量，保证桩位的准确。

从绝对标高点引入临时水准点，测出护筒口标高，并作好测量记录。

3）埋设护筒护筒是保护孔口、隔离杂填土的必要措施，也是控制桩位、标高的基准点。

因此，每个桩孔均必须埋设护筒。

埋设深度必须能隔离杂填土层，护筒四周间隙用粘土回填并捣实，以确保护筒的稳定。

采用孔口护筒，保证钻机沿着钻位垂直方向顺利作业，同时储存泥浆，使其高出地下水位，保护桩孔顶部土层不致因钻杆反复上下升降、机身振动而导致坍孔。

护筒按下列规定设置：(a)埋设护筒；（b ）安装钻机，钻进；(c)第一次清孔；(d)测定孔壁；(e)吊放钢筋笼；(f)插入导管；(g)第二次清孔；(h)灌注水下混凝土拔出导管；(i)拔出护(a) (b) (c) (d) (e) (f) (g) (h) (i)正循环钻孔灌注桩施工示意图（1）护筒埋设要准确、稳定，护筒中心与桩位中心的偏差不得大于50mm。

（2）护筒用4~8mm钢板制作，其内径应大于钻头直径100mm，其上部开设1~2个溢浆孔。

（3）护筒的埋设深度：根据地质情况，按1.5m考虑，其高度尚应满足孔内泥浆面高度的要求，保证泥浆高出地面或水面400~600mm。

4）钻机就位钻机就位时，转盘中心对准定位标志，校对水平，并校对天车中心、转盘中心与桩位中心（三心）成一直线。

5）成孔钻进（1）钻进采用正循环回转钻进方法，钻头选用三翼条形刮刀。

钻杆安装导向钢丝绳，并在钻头上部带扶正器，以增加钻头在孔底回转的稳定性，使钻进平稳，孔壁完整，钻孔垂直。

钻进参数范围如下：钻压：6～15KN转速：40～124rpm泵量：600～1200L/min钻进中应根据地层情况，合理选择钻进参数，一般开钻宜轻压慢转，正常钻进时钻进速度控制在5m/h以内，终孔前的钻进速度放慢以便及时排出钻屑，减少孔底沉渣。

正循环钻孔施工方案范文

正循环钻孔施工方案目录1 编制依据..................................................................... 错误!未定义书签。

2 适用范围..................................................................... 错误!未定义书签。

3 施工方法及工艺要求 ................................................. 错误!未定义书签。

３.1 施工准备................................................................ 错误!未定义书签。

3.2 埋设护筒.................................................................. 错误!未定义书签。

3.3 钻机就位及钻孔 ...................................................... 错误!未定义书签。

3.4 清孔.......................................................................... 错误!未定义书签。

3.5 钢筋笼骨架的制作安装 .......................................... 错误!未定义书签。

3.6 导管安装.................................................................. 错误!未定义书签。

3.7 灌注水下混凝土 ...................................................... 错误!未定义书签。

正循环钻孔施工方案

南京江东路部分节点改造工程(下关大桥—应天大街段)(K3+780.353-K5+630)正循环钻孔桩施工方案编制：___________复核：___________审批：___________中铁四局集团有限公司南京江东路改造工程指挥部一经理部二O一二年十二月目录1 编制依据 (3)2 适用范围 (3)3 组织机构及人员分工 (3)3.1 经理部管理组织机构 (3)3.2 作业组织框架 (4)3.3 主要人员及机械设备 (4)4 施工方法及工艺要求 (4)4.1 施工准备 (4)4.2 埋设护筒 (5)4.3 钻机就位及钻孔 (6)4.4 清孔 (7)4.5 钢筋笼骨架的制作运输与吊装 (7)4.6 导管安装 (12)4.7 灌注水下混凝土 (12)5 质量检测 (14)6 钻孔桩常见事故的预防及处理 (15)6.1 钢筋笼上浮 (15)6.2 坍孔 (15)6.3 钻孔偏斜 (16)6.4 扩孔和缩孔 (17)6.5 钻孔漏浆 (17)7 钻孔桩断桩常见事故及处理 (18)7.1 首批混凝土封底失败 (18)7.2 供料和设备故障使灌注停工 (18)7.3 灌注过程中坍孔 (19)7.4 导管拨空、掉管 (19)7.5 灌注过程中混凝土上升困难、不翻浆 (19)8 安全保证措施 (20)8.1 交通安全措施 (20)8.2 机电设备安全措施 (20)8.3 吊装注意事项 (21)8.4 孔口作业注意事项 (22)8.5 钢筋笼吊装安全事故应急预案 (22)9 钻孔桩施工质量保证措施 (23)9.1 成孔质量保证措施 (23)9.2 水下砼灌注质量保证措施 (23)10 文明施工与环境保护措施 (24)11 附件： (25)江东路（下关大桥-应天大街）部分节点改造工程项目正循环钻孔桩施工方案1编制依据1.1《江东路（下关大桥-应天大街段）部分节点改造工程》施工图设计1.2《城市桥梁工程施工与质量验收规范（CJJ2 -2008》1.3《建筑桩基技术规范》（JGJ94-2008）;1.4《钢筋焊接及验收规程》（JGJ18-2003 J253-2003 ）;1.5现场实际踏勘。

正循环钻孔灌注桩施工方案

正循环钻孔灌注桩施工方案和循环在施工现场配备泥浆制备设备，按照设计要求制备泥浆，控制泥浆密度和粘度，保证钻孔施工的顺利进行。

同时，采用循环泥浆系统，保证钻孔灌注桩施工中泥浆循环顺畅，避免泥浆污染环境。

4、成孔、清孔采用正循环回旋工艺成孔，保证孔壁平整，孔径符合设计要求。

成孔过程中，及时清理孔内泥浆和碎屑，保证孔内清洁，避免影响桩基质量。

5、灌注混凝土在成孔后，按照设计要求，采用泵送混凝土的方式灌注混凝土，灌注过程中，注意混凝土坍落度、振捣、密实度等质量要求，保证桩身质量。

同时，采用振捣杆振捣灌注混凝土，避免混凝土内部空洞和松散。

五。

安全措施1、施工现场设置安全警示标志，保证施工现场安全。

2、施工人员应经过相关安全培训，掌握安全操作规程，穿戴好安全防护用品，避免发生安全事故。

3、施工机械设备应验收合格，操作人员应持证上岗，遵守机械操作规程，保证机械设备安全运行。

4、施工现场应设置消防器材，保证施工现场消防安全。

5、施工现场应设置临时用电，按照相关规程进行安全用电，避免发生电气事故。

六。

总结本工程采用预应力混凝土管桩和钻孔灌注桩相结合的方式进行桩基施工，施工过程中，严格按照相关规程和要求进行操作，保证了工程质量和安全。

同时，本工程也为今后类似工程提供了经验和参考。

在进行钻孔灌注前，泥浆的比重、粘度、含沙和胶体含量都应严格按照要求进行控制。

同时，在施工过程中，应及时补充优质泥浆，以保证孔内泥浆顶面标高始终高于地下水位1.5~2.0m。

钻机摆放时，应保证平稳，并使用枕木支垫，以保证钻进中不会产生位移和沉降。

在摆放就位后，应对机具及机座稳固性进行全面检查。

在开钻时，应先慢速钻进，待导向部位或钻头全部进入地层后，方可加速钻进。

整个过程应采用减压钻进，使孔底承受的钻压不超过钻具重力之和(扣除浮力)的80％。

每钻进3~5m，应检查一次泥浆性能指标和成孔质量，保证成孔质量满足钻机成孔质量标准。

在钻进过程中，应填写好施工记录，注意地层变化，并在变化处取样，以便调整泥浆指标。

正循环钻孔施工方案设计

目录1 编制依据 (1)2 适用围 (1)3 施工方法及工艺要求 (1)３.1 施工准备 (1)3.2 埋设护筒 (2)3.3 钻机就位及钻孔 (3)3.4 清孔 (4)3.5 钢筋笼骨架的制作安装 (4)3.6 导管安装 (6)3.7 灌注水下混凝土 (6)4 质量检测 (9)5 钻孔桩常见事故的预防及处理 (9)5.1 钢筋笼上浮 (10)5.2 坍孔 (10)5.3 钻孔偏斜 (11)5.4 扩孔和缩孔 (12)5.５钻孔漏浆 (13)6 钻孔桩断桩常见事故及处理 (13)6.1 首批混凝土封底失败 (13)6.2 供料和设备故障使灌注停工 (14)6.3 灌注过程中坍孔 (15)6.4 导管拨空、掉管。

(15)6.5 灌注过程中混凝土上升困难、不翻浆。

(15)7 机械设备、人员情况： (16)8 安全保证措施 (16)8.1 交通安全措施 (16)8.2 机电设备安全措施 (17)8.3 孔口作业注意事项 (17)9 钻孔桩施工质量保证措施 (18)9.1 成孔质量保证措施 (18)9.2 水下砼灌注质量保证措施 (18)10 文明施工措施 (19)11 附件： (19)沧德特大桥（DK285+903～DK326+192）段正循环钻孔桩施工方案1 编制依据(1)京沪高速铁路设计图纸。

(2)国家有关方针政策和国家、铁道部有关标准、规、规程等。

(3)京沪高速铁路建设指挥部桥梁桩基施工实施细则。

2 适用围本作业指导书适用于类似于沧德特大桥（DK285+903～DK326+192）段的以粉砂、粘土和粉土地层为主且易坍、地下水位较高的桥墩桩基施工。

3 施工方法及工艺要求正循环钻孔桩施工工艺框图：见附件1。

３.1 施工准备３.1.1、修建工作平台：目的：保证水头高度；避免钻机底座直接置于不坚实的填土上，产生不均匀沉陷。

方法：本地区大部分钻孔场地在旱地，且施工期间地下水位在原地面以下2m，对此部分桥墩只需平整场地，清除杂物，更换软土，夯填密实就可以作为钻孔平台，钻机平台要高出四周地表面20～30㎝。

正循环钻孔灌注桩施工安全专项方案

目录一、概述 (1)二、施工准备 (1)三、施工方法 (2)四、施工工艺 (11)五、质量保证措施 (12)六、钻孔事故的预防及处理措施 (13)七、安全检查措施 (16)八、安全教育措施 (17)九、安全技术措施 (18)十、文明施工措施 (20)十一、环境保护措施 (20)正循环钻孔灌注桩施工技术方案一、概述本标段路线经由丰利镇、苴镇、水利局闸管所及长沙镇部分管段，项目起迄里程为K28+387～K39+700线路全长11。

313 km.路基土石方114万m3、桥梁8座、涵洞35座.桥梁全部采用正循环钻孔灌注桩基础,直径为Φ1200、Φ1500.本方案以K38+671海堤河桥为例，桥长43。

08m，桥台桩基12根，桥墩桩基8根。

以施工0＃台2号桩为例（坐标 x：3592922。

821，y:519487.662；桩长26.381)、桩径1。

2m。

二、施工准备1、材料准备水下C25混凝土施工配合比：水泥:砂：碎石：水:减水剂：=337：791：1092:182:5.055钻机：GPS—15黄泥：塑性指数大于25，含沙量不超过2%2、施工场地陆地桩位，应清除杂物、整平场地，以防工作时钻机沉降和移位，发生斜孔和偏孔等情况。

3、劳动力资源组织合理，主要工种、操作手要持证上岗.4、备好测定泥浆各项指标的仪器用具（泥浆三件套).5、测量放样（1)所施工的桩位应先由施工单位根据交付使用的导线控制网进行放样，然后报总监办复核，复核合格后方可进行下一道工序施工。

（2）根据钻孔桩的设计轴线位置，准确测量放样桩位,并将测量放样成果，报测量监理工程师进行检查和复核。

(3）穿过桩位中心引申一对“十字”交叉线,在“十字线”的延长线两侧适当位置埋设4个护桩。

水上施工桩位中心可以在施工平台上把“十字线”的“4个护桩”用铁钉代替或其他方法.护桩或铁钉的埋设位置应不受施工影响，要保持到钻孔、灌注水下砼结束。

（4)按坐标精确放样后,还应加强相邻桩位几何尺寸的复核，确保准确无误。

正循环钻孔灌注桩施工方案

正循环钻孔灌注桩施工方案1. 引言正循环钻孔灌注桩是一种常用的地基处理方法，在建筑工程中起到加固土壤的作用。

本文将详细介绍正循环钻孔灌注桩的施工方案，包括施工前准备、材料与设备准备、施工流程、质量控制等内容。

2. 施工前准备在正循环钻孔灌注桩施工前，需要进行一系列的准备工作。

这些准备工作包括确定施工桩位、编制施工方案、准备必要的材料和设备等。

2.1 确定施工桩位根据工程设计要求和地质调查报告，确定正循环钻孔灌注桩的施工位置。

同时，需要考虑现场的交通条件、周围环境、地下管线等因素，选择合适的施工桩位。

2.2 编制施工方案根据设计要求，编制正循环钻孔灌注桩的施工方案。

施工方案应包括施工工艺流程、施工工序和施工设备的选择等内容。

2.3 材料与设备准备根据施工方案，准备必要的材料和设备。

常用的材料包括水泥、砂石、混凝土灌注料等。

常用的设备包括钻机、搅拌机、泵车等。

3. 施工流程正循环钻孔灌注桩的施工流程通常包括以下步骤：桩位标定、钻孔、清孔、灌注、锤击等。

3.1 桩位标定根据设计要求，将桩位标定在地面上。

可以使用传统的桩位标定方法，也可以使用现代化的GPS技术进行桩位标定。

3.2 钻孔使用钻机进行钻孔。

根据设计要求和施工方案确定钻孔的直径和深度。

钻孔过程中要控制好钻孔速度和钻孔路径，确保钻孔的质量。

3.3 清孔在钻孔完成后，使用清孔器进行清孔。

清孔的目的是清除钻孔中的杂物和泥浆，为灌注桩做好准备。

3.4 灌注将预先调配好的混凝土灌注料通过泵车注入钻孔中。

灌注的过程中应控制好灌注速度和灌注压力，确保灌注料的密实性。

3.5 锤击在灌注完成后，使用锤击器对灌注桩进行锤击。

锤击的目的是进一步提高灌注桩的密实度和承载力。

4. 质量控制在正循环钻孔灌注桩施工过程中，需要进行严格的质量控制，以确保施工质量符合设计要求。

4.1 施工质量检查在施工过程中，定期进行施工质量检查。

检查内容包括桩位标定的准确性、钻孔的质量、灌注料的配合比、灌注桩的密实度等。

正循环冲击钻施工

要求为原则，泥浆池包括沉淀池和泥浆池。泥浆池容量大小由钻孔所需泥浆的方量的1.5倍考虑。
4 冲击（正循环）钻机成孔工艺采用冲击正循环钻孔，具体方法是泥浆泵接高压管至导管口，通过泥浆泵将泥浆压入孔底，将悬浮钻渣由护筒口排出进入沉淀池，经过沉淀的泥浆流入储浆池重新使用。泥浆池、高压泥浆泵、出浆管和进浆管四大部分组成，钻孔过程中应适量补充泥浆。 4.1 机具布置机具布置随所用钻机类型而异。在埋好的护筒和备足护壁泥浆粘土后，将钻机对位，安装好钻架，对准桩孔中心，就可以冲击钻进。根据钻头重量及安全系数确定钢丝绳的直径，并注意要有出厂合格证，检查钢丝绳的质量，要求优质柔韧，无死弯和断丝。钢丝绳要有足够的长度，即以卷扬机滚筒起到设计最深的桩底标高，滚筒上要留有7圈以上的富余量，绳尾必须锚固在滚筒上。钢丝绳与钻头连接，宜采用钨金套，也可采取转向套连接，主钢丝绳与钨金套上钢丝绳应同直径，连接卡子不得少于8个，间距为180～200mm，安装时先对称拧紧每个卡子，然后再逐个复拧，使每个卡子受力均匀。
4.2 开孔开钻时应先在孔内灌注泥浆，泥浆相对密度等指标根据土层情况而定。如孔中有水，可直接投入粘土，用冲击锥以小冲程反复冲击造浆。开孔及整个钻进过程中，应始终保持孔内水位高出地下水位（河中水位）1.5～2.0m，并低于护筒顶面0.3m以防溢出。特别是护筒底口以下3米以内，须反复投入小片石（粒径不大于15cm）与粘土的混合物，采用小冲程冲砸密实，防止缩孔或坍孔。一般细粒土层可采用浓泥浆、小冲程、高频率反复冲砸，使孔壁坚实不坍不漏。在砂及卵石类土等松散层开孔或钻进时，可按1：1投入粘土和小片石的混合物，以冲击锥反复冲击，使泥膏、片石挤入孔壁，必要时应采取回填反复冲击2～3 次。 4.3 正常钻进时，应注意以下事项： 4.3.1 冲程大小和泥浆稠度应按通过的土层情况掌握，当通过砂、砂砾石或含砂量较大的卵石层时，应采用1～2m的中、小冲程，并加大泥浆稠度，反复冲击使孔壁坚实，防止坍孔。 4.3.2 当通过含砂低液限粘土等粘土质土层时，因土层本身可造浆，应降低输入的泥浆稠度，并采用1～1.5m的小冲程，防止卡钻、埋钻。 4.3.3 当通过坚硬密实卵石层及漂石、基岩之类土层时，可采用4～5m的大冲程，使卵石、漂石或基岩破碎。

正循环钻孔桩方案

第一章工程概况1. .............................................................................................. 工程简介...................................................i.钻孔桩工程概况.......................................5.项目周边情况........................................4.工程地质特性........................................9.编制依据............................................. 第二章施工方案1.施工部署 (6)2.施工工艺流程 (6)5.工期安扫乍 (7)4.主要施工方法 (7)4.1.施工准备4.2.钻进成孔4%钢筋笼制作及安装...................................44水下混凝土浇筑 (1)第三章质量保证措施 --------------- 171.质量管理基本制度防止塌孔措施18J.防止缩颈措施4・成孔垂直度控制措施 ................................9.桩基下沉控制措施 .................................... 6・钢筋笼加工质量保证措施 ............................7.栓质量保证措施 ..................................... :8.成桩质量检查第四章安全文明施工保证措施—— 1.安全生产保证措施2. 现场文明施工管理措第一章工程概况1. 工程简介本工程位于上海浦东新区花木区域的正南面，东至银宵路、南至兰花路、北至櫻花路、西邻幼儿园和建平中学西校。

正循环钻孔施工方案

目录1 编制依据 ..........................................................................................错误!未定义书签。

2 合用范围 ..........................................................................................错误!未定义书签。

3 施工方法及工艺规定 ......................................................................错误!未定义书签。

３.1 施工准备 ....................................................................................错误!未定义书签。

3.2 埋设护筒 ......................................................................................错误!未定义书签。

3.3 钻机就位及钻孔 ..........................................................................错误!未定义书签。

3.4 清孔 ..............................................................................................错误!未定义书签。

3.5 钢筋笼骨架的制作安装 ..............................................................错误!未定义书签。

3.6 导管安装 ......................................................................................错误!未定义书签。

正循环钻孔施工方案之欧阳法创编

目录1 编制依据12 适用范围23 施工方法及工艺要求2３.1 施工准备23.2 埋设护筒33.3 钻机就位及钻孔43.4 清孔63.5 钢筋笼骨架的制作安装73.6 导管安装93.7 灌注水下混凝土104 质量检测135 钻孔桩常见事故的预防及处理145.1 钢筋笼上浮145.2 坍孔155.3 钻孔偏斜175.4 扩孔和缩孔175.５钻孔漏浆186 钻孔桩断桩常见事故及处理196.1 首批混凝土封底失败196.2 供料和设备故障使灌注停工216.3 灌注过程中坍孔216.4 导管拨空、掉管。

226.5 灌注过程中混凝土上升困难、不翻浆。

227 机械设备、人员情况：238 安全保证措施248.1 交通安全措施248.2 机电设备安全措施258.3 孔口作业注意事项259 钻孔桩施工质量保证措施269.1 成孔质量保证措施269.2 水下砼灌注质量保证措施2610 文明施工措施2811 附件：28沧德特大桥（DK285+903～DK326+192）段正循环钻孔桩施工方案1编制依据(1)京沪高速铁路设计图纸。

(2)国家有关方针政策和国家、铁道部有关标准、规范、规程等。

(3)京沪高速铁路建设指挥部桥梁桩基施工实施细则。

2适用范围本作业指导书适用于类似于沧德特大桥（DK285+903～DK326+192）段的以粉砂、粘土和粉土地层为主且易坍、地下水位较高的桥墩桩基施工。

3施工方法及工艺要求正循环钻孔桩施工工艺框图：见附件1。

３.1施工准备３.1.1、修建工作平台：目的：保证水头高度；避免钻机底座直接置于不坚实的填土上，产生不均匀沉陷。

３.1.2、测量放样：按照基线控制网及桥墩设计坐标，用全站仪精确放出桩位，桩位置确定后在四周打好十字交叉护桩，并对护桩做好保护措施，便于钻孔过程中进行复核。

正循环钻孔灌注桩施工方案_secret

目录一、工程概况 (3)二、施工准备 (3)1、技术准备 (3)2、现场准备 (4)3、桩机准备 (5)4、材料准备 (6)三、主要技术经济指标 (6)1、工期指标 (6)2、安全指标 (6)3、质量指标 (6)4、降低成本率 (6)四、施工计划 (7)1、劳动力需求计划 (7)2、机具需用计划 (7)3、施工材料需用计划 (8)4、施工进度计划 (8)五、施工方案 (8)1.施工工艺 (8)2.单桩工艺流程 (9)3.施工方法 (11)六、施工质量目标及质量控制措施 (12)1.灌注桩施工质量目标： (12)2.施工质量工序控制网络 (13)3.各道工序质量控制点及检测技术标准 (13)4.筋笼制作质量 (16)5.钢筋笼吊运安装质量 (16)6.砼拌制质量 (17)7.砼水下灌注质量 (17)8.成桩质量 (18)9质量控制措施 (18)七、施工组织管理 (21)1.项目管理方式 (21)2.施工技术质量管理 (22)八、工期保证措施 (24)1、总体管理与协作 (24)2、加强计划控制的严肃性 (24)3、设计与变更 (24)4、施工设备与工艺保障 (24)5、外围保障工作 (25)九、安全保证措施 (25)十、季节性施工措施及特殊施工措施 (31)1. 雨期施工 (31)2.冬期施工 (32)3. 地下管线及其它地上、地下设施加固措施： (32)十一、文明施工 (33)1.文明施工有形建设 (33)2.场内文明施工 (33)3.现场环境管理 (34)一、项目组织机构图二、施工进度计划三、施工平面布置图四、质量控制一览表一、工程概况XXXX大楼基础打桩工程由XXXX集团某市电信公司投资兴建，由某市建筑设计研究院设计，位于某开发区新城东路与盛达街交口。

工程桩分为主楼工程桩和裙楼工程桩两部分。

主楼工程桩为Φ600钻孔灌注桩429根，其中工程桩414根，试桩3根，锚桩12根，试桩和锚桩均为工程桩，工程桩桩长21.5米，桩身通长配筋，主筋10Φ16长16米，桩顶标高为—2.100m，试桩与锚桩桩长22.0米，主筋采用10Φ16长22米，桩顶标高为现场地表标高，工程桩单桩竖向承载力655KN，试桩单桩竖向承载力为1310KN。

正循环钻孔桩方案

目录之阳早格格创做第一章工程表面31. 工程简介32. 钻孔桩工程表面33. 名目周边情况34. 工程天量个性45. 体例依据5第两章动工筹备61. 动工安置62. 动工工艺过程63. 工期安插74. 主要动工要领74.1. 动工准备74.2. 钻进成孔94.3. 钢筋笼创制及拆置114.4. 火下混凝土浇筑12第三章本量包管步伐151. 本量管制基础制度152. 防止塌孔步伐163. 防止缩颈步伐164. 成孔笔直度统制步伐175. 桩基下重统制步伐176. 钢筋笼加工本量包管步伐177. 砼本量包管步伐188. 成桩本量查看189. 钻孔桩动工罕睹问题处理要领19第四章仄安文化动工包管步伐201. 仄安死产包管步伐202. 现场文化动工管制步伐21第一章工程表面1. 工程简介本工程位于上海浦东新区花木天区的正北里，东至银宵路、北至兰花路、北至樱花路、西邻幼女园战建仄中教西校.名目占大天积5000平方米，筹备本量为社区商业.建制1幢宾馆及一层人防天下车库，宾馆天上五层，兴办里积4950平方米；天下车库为天下一层，兴办里积1860平方米.现场仄里安插详睹附图1《动工总仄里安插图》.建制单位：上海浦东土天控股（集团）有限公司安排单位：上海寡鑫兴办安排钻研院有限公司监理单位：上海恒基建制工程名目管制有限公司动工单位：上海申伸强建制有限公司2. 钻孔桩工程表面根据本安排，本工程桩基采与静压动工.采与静压法动工需要5m安排的处事里,而车库中墙下桩基距离兴办白线及周边兴办物仅3m安排，果此无法采与静压法动工.故对付车库物品侧中墙下桩基举止了安排变动，采与钻孔灌注桩动工.钻孔桩桩少29m,直径550，桩顶标下,桩底标下，共24根；试桩桩少,桩顶标下，共2根.启压桩单桩拆载力安排值为1040KN，桩基持力层为⑦2粉砂层.钻孔桩仄里安插图及配筋图睹安排图.钻孔灌注桩采与正循环泥浆护壁成孔、两次浑孔、导管浇筑火下混凝土成桩的动工要领.3. 名目周边情况本工程位于上海浦东新区花木天区的正北里，东至银宵路、北至兰花路、北至樱花路、西邻幼女园战建仄中教西校.图1-1现场照片（基坑西侧）图1-2现场照片（基坑东侧）4. 工程天量个性本工程位子属Ⅲ类兴办场合(非液化)，大天下程约 4.2.有一北北背的暗浜区，底部含洪量垃圾及淤泥，呈下压塑性，土性短安；桩基位于⑦2粉砂层上，比贯进阻力仄衡值为Ps=14.72MPa.场合的环境典型属Ⅱ类，土壤内有潜火战启压火，启压火赋存于⑤1层粘土及⑤2层粉土中，潜火年变更幅度为1m安排，常年最下潜火位埋深安排.5. 体例依据a)A-9-13-2天块宾馆名目动工图纸；b)建制部《工程建制尺度强制性条文》（都会建制部分）；c)《天基与前提工程动工本量查支典型》（GB50202-2002）；d)《兴办桩基技能典型》（JGJ94-2008）；e)《钻孔灌注桩动工规程》（DG/TJ08-202-2007）；f)《钢筋焊接及查支规程》（JGJ18-2012）；g)业主、监理单位提出的央供；h)动工单位类似工程的动工体味战相闭技能参数.第二章动工筹备1. 动工安置根据现场本量情况，桩数已几，处事里较小，计划加进一台钻机举止钻孔灌注桩的动工.钻孔灌注桩动工应谦足间距大于4倍桩径或者前后动工隔断时间大于36小时的央供，根据安排图纸得出，本工程钻孔桩间距均大于4倍桩径，故成孔程序为依次钻进成孔.2. 动工工艺过程本工程钻孔灌注桩动工采与正循环回转钻进工艺战赶快导管火下灌注砼成桩技能动工，桩机采与GPS—10型，钻进与排渣共时连绝举止，成孔速度较快，钻孔深度较大.正图2-1 正循环成桩动工工艺过程框图3. 工期安插计划钻孔开工时间为2015年3月5日，工期暂定15天.4. 主要动工要领4.1. 动工准备动工准备过程如下：场合仄坦→放线定桩位→树坐泥浆池循环系统→接通火电→拆置设备、拆置桩机、制备泥浆→埋设护筒→桩机便位→开钻.4.1.1. 场合仄坦动工前扫除安排桩位范畴场合的纯物、障碍物，仄坦硬化动工场合.并考察钻孔桩动工范畴内有无天上、天下管线战构筑物，即时与有闭单位商谈，经共意后圆可举止管线改移或者加固处理.4.1.2. 丈量放线根据安排图纸估计各桩位的坐标，并决定每个桩孔与相邻统制面的位子闭系.经复核无误后正在场区内真天放出，共时以桩核心为接面，正在纵背战横背目标埋设佳统制桩，桩位经监理工程师复核并签名共意后圆可举止下步动工.4.1.3. 护筒埋设护筒的效率：牢固桩孔位子，呵护孔心，防止大天火流进，删下孔内火压力.每个启台桩护筒一次性埋进，护筒定位佳中围用挖土牢固，护筒以中部分浇筑10㎝C15混凝土垫层动做桩机垫木支启，垫层浇筑完成开掘泥浆槽.本工程采与钢护筒，埋设护筒的技能央供：1)护筒采与10mm钢板卷制焊接而成，护筒内径为比桩径大20 厘米；2)护筒的顶部应超过大天以，顶端开设2个溢浆心；3)埋进深度应超出纯挖土的深度，护筒底心埋进本土深度没有该小于0.3米；4)护筒埋设位子应准确，其核心线与桩位核心线的允许偏偏好没有大于20毫米，并应包管护筒笔直偏偏好没有大于0.5%；5)开掘埋设护筒时，护筒周边应分层挖筑粘土并夯真，防止漏火；6)护筒内的火位必须搞到宁静，火位宜略超过大天，并宜下于孔中火位0.8米以上.4.1.4. 钻机便位钻机安顿前，先将桩孔周边用圆木垫仄，保证钻机安顿到位机身坚韧，钻机便位时应保证机架的天车、转盘核心桩位核心正在共一铅垂线上，其对付中缺面没有得大于20mm；钻机便位后，丈量钻机仄台标下去统制钻孔深度，防止超钻或者少钻.共时挖写报验单经监理工程师对付钻机的对付中、仄台火仄、钻杆笔直度检考查支共意后，圆可开初钻孔.正式钻孔前，钻秘密先举止运止考查，查看钻机的宁静战机况，保证后里成孔动工能连绝举止.4.1.5. 泥浆配制战管制1）泥浆配制本工程灌注桩采与黏土泥浆，其黏土含胶体率没有得矮于95%，含砂率没有得大于4%，制浆本领没有矮于/kg.制浆前，先将黏土挨碎，使其易于成浆，支缩搅拌时间，黏土正在火中浸透并搅拌匀称，对付新制泥浆战复活泥浆设博人使用博用设备、仪器举止本量统制.其主要技能指标如表2-1所示.共时为防止不料情况或者成孔功夫对付泥浆指标举止安排，备用一定量的膨润土或者黏土.特殊天层泥浆稀度:砂层为～，砂卵石为～.2）泥浆管制为了尽管缩小场合占用战泥浆传染，本工程灌注桩动工时重淀池、循环池、制浆池采与薄度为10mm的钢板焊制的××的敞心火柜，每只容积为30m3.每台桩机配备共规格的火柜三只、并用硬管把泥浆池对接正在所有.成孔动工时孔心流出的泥浆经砂石泵抽到重淀池，经重淀后再到循环池，循环池到孔内产死一个循环系统，如图4所示.正在成孔动工历程中，加强对付泥浆的本能指目标检测战统制.根据钻到分歧天层的天量情况，适时安排泥浆指标，并搞佳动工记录.正在动工功夫保证泥浆循环疏通，重淀池的重渣战兴浆用泥浆罐车运到指定天面，包管有足够的容积谦足成孔动工的需要.4.2. 钻进成孔正在正式动工前先止正在基坑边搞两根试成孔，瞅察试成孔情况以及孔壁宁静情况，试成孔桩径及桩少共安排工程桩直径及桩少，成孔后孔壁瞅察12个小时，以此决定工程桩成孔后至混凝土浇注最少允许时间.1）精确开钻开钻时应稍提钻杆，正在护筒内挨浆，开用泥浆泵循环，待泥浆匀称后圆可开初钻进，进尺应适合统制.开初钻进时应缓速促成，先沉压缓钻，钻至刃足下1米后，圆可按土层情况加进仄常处事状态后，可渐渐删大转速安排钻压.2）仄常钻进正在钻进中应采与减压钻进，即钻机的主吊钩宜终究吊住钻具，没有使得钻具的局部重量由孔底启受，以防止或者缩小斜孔、直孔战扩孔的局里.钻进历程应视进尺及孔内返出土渣样合理统制安排钻进参数（睹表2），钻压、钻速、进尺均应随土层分歧而给予安排：正在一般粘性土中，宜采与中等转速、自由进尺、大泵量、稀泥浆钻进；正在硬粘土及砂类土中，宜采用仄底钻头，采与统制进尺、沉压矮档缓速、大泵量、稀泥浆钻进；正在矮液限硬粘土中钻进时，果土层太硬，会引起钻头跳动、蹩车、钻杆摆动加大战钻头偏偏斜等局里，易使钻机超背荷而益坏.宜采与矮档缓速、劣量泥浆、大泵量钻进.加接钻杆时应先停止钻进，将钻具稍提离孔底，待泥浆循环1－2分钟，而后停泵加接钻杆，每钻进一节钻杆前应备佳下一节钻杆，并随即接驳上节以便赶快继启钻进, 防止停歇过暂，直至切合安排深度为止.钻进历程中应注意查看护壁泥浆的粘度战得火量，泥浆循环是可相宜，钻机有无摇摆跳动，可则应即时纠正，钻头易进、摇摆跳动大时大概逢硬层，应即略微提起钻头，至摇摆跳动消得后，尽管缓钻加进，脱过硬层后圆可仄常钻进.如普及到大天仍跳动时，即是板滞障碍，应坐时建复后再钻.4.2.1. 主要动工技能步伐1)根据天量条件，钻孔用钻头采用戴导背圈的三翼钻头，该型钻头果戴导背圈，故钻进坚韧，导背本能佳，扩孔率小.钻头使用前应查看磨益情景，以保证成孔孔径达到安排央供，可则应付于钻头给予建补；2)钻孔开初前应充分搞佳准备处事，钻孔应一次没有间断天完成,没有得无端停钻；3)钻机定位应准确、火仄、坚韧，钻机回转盘核心与护筒核心的允许偏偏好应没有大于20毫米；4)钻孔时应注意查看，创制偏偏斜即时纠正,纠正办法可将钻头提下至开初偏偏斜处缓进削正；5)注意钻机支配是可仄常，倘若有跳动、摇摆或者钻进艰易,大概是钻头逢硬土或者没有匀称的土量，一边硬一边硬，碰碰摇动所致，那样要放缓进度，使有充分时间削去硬土而后再仄常钻进；6)注意泥块效率钻头.如转速下、钻进快、泥浆比要害、削出泥块已成浆，爆收阻力大，便有大概使马达超载而益坏，或者抽火泵齿轮磨益，钻管合断等伤害，创制时应坐时安排泥浆比重；7)注进孔内的泥浆应依照分歧天层天量条件，采与分歧本能泥浆,当孔内返出泥浆比要害于/cm3时，停止使用泥浆；8)钻孔历程中应庄重统制护筒内中火位好，必须使孔内火位下于天下火位；9)创制沉微塌孔局里时，应即提起钻头，安排泥浆比重战孔内火头，如宽重塌圆或者逢砂类土层，应加进粘土重新再钻，并注意勿触碰孔壁,塌壁与钻进速度战土量有闭，如土量佳，钻进速度快，时间短则普遍很少塌孔，故动工历程中, 应机动掌握钻进速度.10)动工历程应搞佳动工本初记录；11)钻孔完成至灌注混凝土的隔断时间没有该大于12小时（按试成孔孔壁宁静时间）.4.2.2. 浑孔浑孔应分两次举止，第一次浑孔正在成孔深度达到安排央供时坐时举止，利用成孔钻具间接举止，浑孔时先将钻头提离孔底10-20cm，注进相对付稀度较矮的劣量泥浆换浆浑孔，浑孔完成后，采与井径井斜仪对付成孔本量举止检测.检测尺度:孔深没有小于安排深度、笔直度＜0.5%、重渣≤50mm、泥浆相对付稀度≤1.10.第两次浑孔正在下放钢筋笼战灌注混凝土导管拆置完成后举止，拆置浑孔器并与砂石泵对接，利用泵吸反循环进一步将孔底重渣吸出，共时逐步降矮孔内泥浆稀度.两次浑孔后泥浆指标应达到下述央供:●泥浆稀度:统制正在1.10以内；●含砂率:小于4～8%；●泥浆黏度:小于25S.●两浑后孔底重淤没有大于50mm.4.3. 钢筋笼创制及拆置4.3.1. 钢筋笼创制钢筋笼加工尺寸及本量庄重按安排图纸及典型央供，动工中依照以下确定加工钢筋笼.1)钢筋笼少度应分节创制，分节少度应试虑到板滞起吊本领及笼体强度刚刚度，每节钢筋笼少约9米安排；2)钢筋笼创制前，应扫除钢筋表面污秽、锈蚀等，钢筋下料时应准确统制下料少度；3)主筋与加强筋、箍筋、主筋的对接应切合安排图纸的央供，其中加强筋应与主筋采与面焊对接；箍筋与主筋采与50%梅花面焊；主筋对接采与单里电焊，焊缝少度为5d(d为钢筋直径)；4)钢筋笼从上至下每间距设一讲呵护块，每讲呵护块分四块匀称安插于钢筋笼四里，呵护块采与直径100mm 的砂浆混凝土块；5)顶节钢筋笼上端树坐牢固吊筋，吊筋应与主筋焊接坚韧，吊筋少度应试虑钢筋笼便位标下、钢护筒顶标下，使吊筋牢固佳钢筋笼后恰佳位于安排标下处；6)加工成型的钢筋笼宁静放置正在脆真仄坦的大天上，防止变形.每幅兴品钢筋笼须经监理工程师查支，合格后圆可使用，每节钢筋笼均要挂牌标记，标明节号、桩号战考验状态.4.3.2. 钢筋笼吊放进孔钢筋笼正在第一次浑孔完成后吊放进孔.正在起吊、输送战拆置中应采与步伐防止变形，起吊吊面宜设正在加强箍筋部位.步调如下：1)钢筋笼采与汽车吊协共桩机分节吊放，下笼时由人为辅帮对付准孔位，脆持钢筋笼笔直、沉放防止钢筋笼碰碰孔壁，下放历程中若逢阻拦坐时停止，宽禁强止冲放.前一节钢筋笼进孔后姑且用钢管脱进笼顶箍筋（吊筋）放置正在钢护筒上，以便与后一节钢筋笼对付接.2)上下钢筋笼对付接时，主筋应采与焊接对接，正在共一截里内钢筋接洽数没有得多与主筋总根数的50%，钢筋接洽焊接采与拆接焊或者帮条焊，其焊接央供应谦足相闭典型中的有闭钢筋工程确定；每节笼子焊接完成后应补足焊接部位的箍筋.3)上下节钢筋笼焊接完成后再抽出下节钢筋笼的放置钢管，吊机吊住上节钢筋笼缓缓放置进孔至上节钢筋笼顶至孔心后脱钢管放置佳，再共样对接下一节钢筋笼，局部钢筋笼下放中断后准备灌注桩身砼.4.4. 火下混凝土浇筑两次浑孔中断后，坐时浇筑混凝土，砼采与C30火下商品砼.4.4.1. 灌注过程裁撤浑孔设备→吊出浑孔器→吊拆灌进砼用的导管→上部对接漏斗→安顿隔火栓（采与砼隔火栓，切合导管内径大小）→准备佳初灌量所需的砼数量4.4.2. 砼灌注浇筑时估计佳初灌量，央供有一定的冲打能量，能把导管下重渣挤出，并能将导管下心埋进混凝土，深度很多于1m.尾次浇筑采与混凝土隔火栓，构制睹图2-3.隔火栓先用φ6钢丝悬吊正在混凝土漏斗下心，当混凝土拆谦漏斗后，剪断钢丝，混凝土即下进到孔底，排开泥浆.混凝土浇筑连绝举止，随浇随拔管，中途停息时间没有超出15min ，免得中途停顿制成断桩事变.正在整个浇筑历程中，导管正在混凝土中埋深～4m ，利用导管内中混凝土的压力好使混凝土的浇筑里渐渐降下，降下速度没有矮于2m/h ，直至下于安排标下1m.正在浇筑靠近中断时，正在孔内注进适量浑火，使槽内泥浆稀释并排出槽中，并使管内混凝土柱有一定的下度（2m 以上），要包管泥浆局部排出.导管法灌注历程睹图2-4. 图2-3 隔火栓构制示企图f 混凝土灌注完毕，拔出护筒。

正循环旋挖钻孔桩施工方案

目录一、编制依据................................................................................................... - 1 -二、工程概况................................................................................................... - 1 -三、施工准备................................................................................................... - 2 -四、施工工艺及要点....................................................................................... - 3 -五、钻孔施工步骤........................................................................................... - 6 -六、质量控制措施......................................................................................... - 18 -七、质量检验................................................................................................. - 18 -八、安全措施................................................................................................. - 19 -九、文明施工................................................................................................. - 20 -十、环境保护措施......................................................................................... - 24 -DK18+673.82～DK19+645软土路堤钻孔桩——施工方案一、编制依据1、温福铁路温州南至福州段新建工程变更设计DK18+673.82～+921.57、DK19+009.35～+645软土路堤变更设计图；2、《新建铁路温福线温州南至福州段施工图路基设计说明》；3、《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号；4、《客运专线铁路路基工程技术指南》及国家相关规范；5、《铁路工程基桩无损检测规范》（TB10218-99）；6、温福线软土路基处理的相关文件；7、高层建筑施工手册；8、建筑地基与基础施工手册。
