广联达土建算量GCL2013基础操作课程+新品1
广联达图形算量软件GCL2013讲解
两端标注：轴线的起点和终点同时标注轴号； 不标注：轴线的起点和终点均不标注轴号。
7、修改轴距：在绘图区画上轴网后发现轴距输入错误，则可以在绘 图区域直接修改轴距，快速直观。点击绘图工具栏中【修改轴距】，按 鼠标左键点选轴线，比如要修改1轴~2轴间的轴距，点选2轴；在弹出的 轴距输入框中输入正确的轴距，点击【确定】即可。
5、转角辅轴：转角偏移辅轴的参照线需要是已经绘制的弧形轴网， 参照基点为圆心。点击轴网工具栏中 【转角】，用鼠标左键点击弧形轴 网的一条开间轴线作为基准轴线，即弹出对话框提示用户输入角度及轴 号，输入后【确定】即可；
6、三点辅轴：就是定位一条弧线上的任意三个点创建的辅助轴线。 点击轴网工具栏中 【圆弧】下拉条中【三点辅轴】 ，用鼠标左键点击弧 形辅轴的起点，再用鼠标左键点击弧形辅轴的第二点，然后用鼠标左键 指定第三个点，软件弹出对话框提示用户输入所创建的弧形辅轴的轴号 ，输入后【确定】即可；
5、修改轴号：如果已经绘制轴线的轴号与图纸的轴号不符，可以通过 “修改轴号”功能进行修改。点击绘图工具栏中【修改轴号】，按鼠标左键 点选需要修改轴号的轴线，弹出“输入轴号”窗口；输入新的轴号，点击 【确定】即可。
6、修改轴号位置：在实际工作中，当一个工程中有多个轴网时，图纸 的复杂性与电脑屏幕的面积使我们的绘图区显得凌乱。针对这种情况，为了 增加绘图区的清晰度，可以根据需要对轴线的标注进行调整。点击绘图工具 栏中【修改轴号位置】，按鼠标左键点选或框选需要调整轴号显示位置的轴 线（如有多根轴线需要调整，即可按鼠标左键进行连续选择）；点击鼠标右 键确认选择，则弹出对话框，用户可选择轴号标注的形式，点击【确认】则 轴号位置按所选进行显
广联达操作方法224406_2013新软件操作手册
新软件新功能操作手册目录第一章 2013土建算量篇………………………………………………………页1.土建算量GCL2013新产品简介……………………………………………页2.墙的建模与计算，轻松处理复杂墙体……………………………………页3.斜柱、变截面柱，简单、实用………………………………………………页4.识别三维模形，识别功能更强大…………………………………………页5.单构件、单图元计算，汇总效率更高、对量更轻松…………………………页第二章 2013钢筋算量篇………………………………………………………页1钢筋算量GGJ2013新产品简介……………………………………………页2专业篇………………………………………………………………………页3高效篇………………………………………………………………………页4易学易用篇…………………………………………………………………页5更多优化功能………………………………………………………………页6学习视频及资料…………………………………………………………页7产品应用技巧……1………………………………………………………页第三章GSH4.0审核篇1、审核软件GSH4.0产品简介…………………………………………………页2、多种应用模式………………………………………………………………页3、高效的审核体验………………………………………………………………页4、专业的结算审核………………………………………………………………页5、清晰的审核结果………………………………………………………………页6、审核整体解决方案……………………………………………………………页7、更多资料………………………………………………………………………页第四章广联达工程造价整体解决方案1第一章2013土建算量篇1. 土建算量GCL2013新产品简介随着社会的不断发展和进步，建筑设计更加注重艺术表现，建筑构造越来越复杂，不断涌现出新工艺、新技术、新结构，这就要求软件在业务处理范围、效率、智能识别、易用性上都要有质的提升。
广联达BIM土建算量GCL2013操作宝典
广联达BIM土建算量GCL2013操作宝典广联达BIM土建算量GCL2013操作宝典本宝典的学习目标：1.掌握用GCL2013做工程的流程熟练掌握图形软件常用功能的操作2.掌握用GCL2013计算主要构件工程量的方法能够对软件计算结果3.建立应用软件的信心，敢用软件做工程最后希望大家通过本教材的学习，能够得到点石成金的手指，将软件应用到实际工作中，快速脱离枯燥烦琐的手工计算，走上轻松快乐的电算化造价人生之旅！1.1算量软件能算什么量算量软件能够计算的工程量包括：土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。
1.2算量软件是如何算量的软件算量并不是说抛弃了手工算量的思想。
实际上，软件算量是将手工的思路完全内置在软件中，只是将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量，让大家从繁琐的背规则、列式子、按计算器中解脱出来。
按施工图的顺序：先结构后建筑，先地上后地下，先主体后屋面、先室内后室外。
将一套图分成四个部分，再把每部分的构件分组，分别一次性处理完每组构件的所有内容，做到清楚、完整。
2.1流程介绍2.2新建工程第一步：双击桌面“广联达BIM土建算量软件GCL2013”图标，启动软件。
第二步：点击新建向导。
第三步：按照实际工程的图纸输入工程名称，输入完毕后点击下一步。
第四步：根据实际情况，对做工程需要的规则和定额库进行选择，选择完毕后点击下一步。
第五步：输入室外地坪相对±0.000标高，输入完毕后点击下一步。
第六步：编制信息页面的内容只起标识作用，不需要进行输入，直接点击下一步。
第七步：确认输入的所有信息没有错误以后，完成新建工程的操作。
2.3新建楼层第一步：点击“工程设置”下的“楼层信息”，在右侧的区域内可以对楼层进行定义。
第二步：点击“插入楼层”进行楼层的添加第三步：根据图纸输入首层的底标高第四步：根据图纸在层高一列修改每层的层高第五步：根据图纸在层高一列修改每层的砼标号2 .4轴网第一步：点击模块导航栏中的“轴网”。

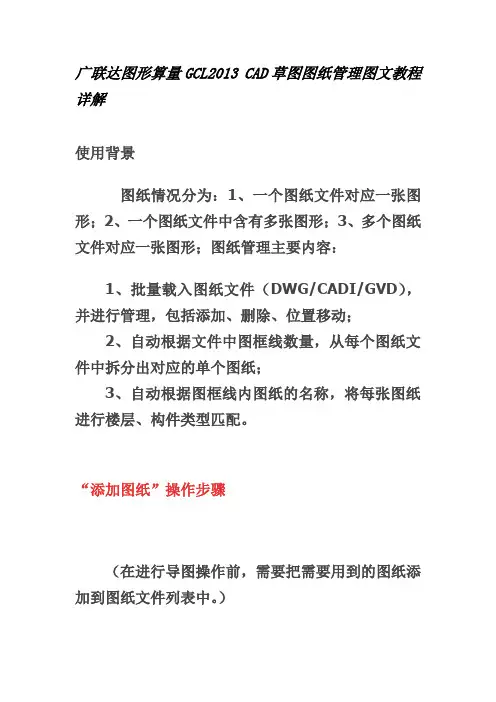

广联达图形算量GCL2013 CAD草图图纸管理图文教程详解
广联达图形算量GCL2013 CAD草图图纸管理图文教程详解使用背景图纸情况分为：1、一个图纸文件对应一张图形；2、一个图纸文件中含有多张图形；3、多个图纸文件对应一张图形；图纸管理主要内容：1、批量载入图纸文件（DWG/CADI/GVD），并进行管理，包括添加、删除、位置移动；2、自动根据文件中图框线数量，从每个图纸文件中拆分出对应的单个图纸；3、自动根据图框线内图纸的名称，将每张图纸进行楼层、构件类型匹配。
“添加图纸”操作步骤（在进行导图操作前，需要把需要用到的图纸添加到图纸文件列表中。
）【第一步】：在导航栏点击“CAD识别”->“CAD草图”->“图纸管理”->“添加图纸”；【第二步】：找到需要的图纸，点击“打开”（可单选一张图纸，也可多选多张图纸）；【第三步】：添加好的图纸显示在列表里，当需要对某张图纸进行操作时，双击图纸名称即可，当前图纸在列表中以绿色字体显示。
“整理图纸”操作步骤（当一个CAD文件中存放多张图纸时，需要用此功能将各图纸拆分，然后再进行导图操作。
）【第一步】：添加图纸，把需要用到的图纸添加到“图纸文件列表”中；【第二步】：点击“整理图纸”，软件会自动根据图纸文件中图框图层及图纸名称图层进行图纸拆分，拆分后，图形文件列表中显示二级节点：“定位图纸”操作步骤（各图纸整理分割完成后，各个图纸的默认原点存在不一致的情况，此时需要将各图纸定位在一个原点，然后再进行导图的操作）【第一步】：在进行“添加图纸”或“整理图纸”后，点击“定位图纸”；【第二步】：定位成功后软件给出提示，点击“确定即可”。
“手动分割”操作步骤：（当“整理图纸”功能无法将图纸自动拆分时，需要使用此功能进行手动分割图纸）【第一步】：“添加图纸”并“整理图纸”；【第二步】：当“整理图纸”功能不能自动拆分图纸时，点击“手动分割”；【第三步】：鼠标左键拉框选择CAD图元，右键确认；【第四步】：在弹出的对话框中输入被分割图纸的名称，并点击“确定”；【第五步】：按上述方法分割所有需要拆分的图纸。
广联达图形算量GCL2013 CAD草图图纸管理图文教程详解
广联达图形算量GCL2013 CAD草图图纸管理图文教程详解使用背景图纸情况分为：1、一个图纸文件对应一张图形；2、一个图纸文件中含有多张图形；3、多个图纸文件对应一张图形；图纸管理主要内容：1、批量载入图纸文件（DWG/CADI/GVD），并进行管理，包括添加、删除、位置移动；2、自动根据文件中图框线数量，从每个图纸文件中拆分出对应的单个图纸；3、自动根据图框线内图纸的名称，将每张图纸进行楼层、构件类型匹配。
“添加图纸”操作步骤（在进行导图操作前，需要把需要用到的图纸添加到图纸文件列表中。
）【第一步】：在导航栏点击“CAD识别”->“CAD草图”->“图纸管理”->“添加图纸”；【第二步】：找到需要的图纸，点击“打开”（可单选一张图纸，也可多选多张图纸）；【第三步】：添加好的图纸显示在列表里，当需要对某张图纸进行操作时，双击图纸名称即可，当前图纸在列表中以绿色字体显示。
“整理图纸”操作步骤（当一个CAD文件中存放多张图纸时，需要用此功能将各图纸拆分，然后再进行导图操作。
）【第一步】：添加图纸，把需要用到的图纸添加到“图纸文件列表”中；【第二步】：点击“整理图纸”，软件会自动根据图纸文件中图框图层及图纸名称图层进行图纸拆分，拆分后，图形文件列表中显示二级节点：“定位图纸”操作步骤（各图纸整理分割完成后，各个图纸的默认原点存在不一致的情况，此时需要将各图纸定位在一个原点，然后再进行导图的操作）【第一步】：在进行“添加图纸”或“整理图纸”后，点击“定位图纸”；【第二步】：定位成功后软件给出提示，点击“确定即可”。
“手动分割”操作步骤：（当“整理图纸”功能无法将图纸自动拆分时，需要使用此功能进行手动分割图纸）【第一步】：“添加图纸”并“整理图纸”；【第二步】：当“整理图纸”功能不能自动拆分图纸时，点击“手动分割”；【第三步】：鼠标左键拉框选择CAD图元，右键确认；【第四步】：在弹出的对话框中输入被分割图纸的名称，并点击“确定”；【第五步】：按上述方法分割所有需要拆分的图纸。
广联达图形算量GCL2013图文教程详解
广联达图形算量系列教程图形GCL2013篇之二[本文档采用图文并茂形式详细讲解了GCL2013的主要操作步骤]华宇广泰建工集团有限公司2014年7月21日目录广联达图形算量GCL2013设置斜墙图文教程详解 (2)广联达GCL2013构件套清单定额做法图文教程详解 (7)广联达图形算量GCL2013图元存盘图文教程详解 (19)广联达图形算量GCL2013表格输入图文教程详解 (21)广联达图形算量GCL2013创建平行辅轴图文教程详解 (29)广联达图形算量GCL2013计算器图文教程详解 (30)广联达图形算量GCL2013设置斜墙图文教程详解使用背景当实际工程中有了斜墙构造时，可以使用“设置斜墙”的功能。
操作步骤【第一步】：绘制墙图元，然后点击菜单项“绘图”->“设置斜墙”或点击绘图工具栏中“设置斜墙”按钮，【第二步】：点选需要变斜的墙图元，右键确认选择，弹出“设置斜墙”对话框；【第三步】：以“按倾斜角度设置斜墙”为例：选择“按倾斜角度设置斜墙”，输入“墙的倾斜角度”，点击【确定】；【第四步】：按鼠标左键指定墙的倾斜方向，斜墙生成。
说明1、设置斜墙只能把已有直墙变斜，不能直接绘制斜墙，教程库搜集整理；2、设置斜墙一次只能操作一个墙图元，不能多个图元一起操作。
3、本功能只适用于墙和幕墙，保温墙和墙垛不支持此功能，但依附于墙上的墙垛，在墙图元设置斜墙后会自动随墙变斜。
4、墙上的墙面、墙裙、踢脚、保温层等构件，在墙图元设置斜墙后，会自动随墙变斜。
使用背景相同类型工程的构件是可以重复使用的，包括属性计算结果，所以软件提供了图元存盘和图元提取功能。
操作步骤【第一步：】在菜单栏点击“楼层”->“图元提取”；【第二步】：按鼠标左键指定插入点，按右键结束；说明1、如果当前工程中已经存在同名构件，则会弹出“同名称构件处理方式”对话框，如下图所示；新建构件，名称加+n：在当前工程已有构件的基础上新建构件，名称后加+n，n=1、2、3...；不新建构件，覆盖目标层同名构件属性：当前楼层中的构件名称不变，构件的属性信息按照图元存盘文件中相同名称构件的属性覆盖。
广联达2013算量软件操作步骤详解
第一章工程造价计算方案一、算量软件思路：总体通过绘图建模的方式，快速建立建筑物计算模型。
再通过建立工程确定其计算规则；建立楼层确定构件的竖向高度尺寸、以及标高；建立轴网确定平面定位尺寸；对于每个构件，先定义构件属性，如确定其截面、厚度、材质等，再套取清单或定额做法；定义完构件后，对图纸将构件绘制在轴网上。
这样，建筑模型就建立好了，软件自动考虑构件与构件之间的关系的扣减关系，按照内置的计算规则自动扣减。
二、正常使用广联达算量软件，先用钢筋软件利用电子版图纸导入识别进行计算钢筋，经检查无误后转入土建算量软件计算土建工程量（二种软件可互导），当多轴网时，需按轴网分域调整楼层层高，另外对抗震等级、砼强度等设置项目进行重调整，对于钢筋部分土建可直接用的构件要大体检查一下，套定额合并工程量时，如楼梯计算范围内的柱梁不得算。
三、对于软件中不能识别的构件，采用新建画图上。
对于既不能识别又不能画上的构件，采用单构件参数化图集进行计算。
以上方法均不行的构件，采用手工输入法进行计算。
当按算量软件都不方便且较慢时，可采用神机妙算中统筹法进行计算。
小型构件和节点用此方法计算时，钢筋应利用其数据计算，不要重复计算，浪费时间。
四、工程造价计算全部过程及顺序详见《目前工程预（结算）编制的主要操作步骤及项目分类》表。
五、编制过程和检查过程同样重要，编制完成后按《工程算量和计价项目检查目录表》中所提示的项目进行整体自检，另外再由专人全面核对，核查后打印工程造价文件初稿，初稿经业主检查后，对于实际存在的问题进行修正后，再出正式的工程造价文件，最终文件是否加大？加大多少?应满足业主要求，不加大版本终稿要准确，最大误差应控制在审定价的10％以内。
六、图元存盘与提取，是用于多人做后，再放入一块或这次做的，下次可再利用，可反复利用不同工程相同构件的成果，大大提高工作效率，也可在本工程内反复利用。
七、计量软件绘制总流程7.1总体流程：先主体、装修、再零星7.2按结构类型:剪力墙结构：剪力墙→门窗洞→暗柱/端柱→暗梁/连梁框架结构：柱→梁→板框剪结构：柱→梁→剪力墙→门窗洞→暗柱/端柱→暗梁/连梁→板砖混结构：砖墙→门窗洞→构造柱→圈梁7.3 按建筑物的不同位置：首层→地上→地下→基础7.4 具体操作方法见GCL2008 操作手册、GGJ2009操作手册以下仅对操作技巧和易错的地方作出明确定。
广联达图形算量GCL整体操作流程图文教程详解完整版
广联达图形算量G C L 整体操作流程图文教程详解HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】图形算量整体操作流程图文教程详解当您对GCL2013软件的整体操作流程不熟悉或不清楚时，您可以看看这个简单操作流程。
操作步骤【第一步】：启动软件；通过鼠标左键单击windows菜单：“开始”->“所有程序”->“广联达建设工程造价管理整体解决方案”->“广联达土建算量软件GCL2013”；【第二步】：新建工程；1、鼠标左键单击“新建向导”按钮，弹出新建工程向导窗口；2、输入工程名称，例如，在这里，工程名称输入“广联达大厦”，如果同时选择清单规则和定额规则，即为清单标底模式或清单投标模式；若只选择清单规则，则为清单招标模式；若只选择定额规则，即为定额模式这里我们以定额模式为例，定额计算规则选择为“北京市建筑工程预算定额计算规则（2001）”，定额库为“北京市建设工程预算定额（2001）”然后单击“下一步”按钮；注：您可以根据您所在的地区，选择相应的计算规则及定额库。
3、连续点击“下一步”按钮，分别输入工程信息、编制信息，直到出现下图所示的“完成”窗口；4、点击“完成”按钮便可完成工程的建立，显示下面的界面。
【第三步】：工程设置；1、在左侧导航栏中选择“工程设置”下的“楼层信息”页签；2、单击“插入楼层”按钮，进行楼层的插入，；3、根据图纸输入各层层高及首层底标高，这里，首层底标高默认为0。
【第四步】：建立轴网；1、在左侧导航栏中点击“绘图输入”页签，鼠标左键点击选择“轴网”构件类型；2、双击轴网，点击构件列表框工具栏按钮“新建”->“新建正交轴网”，；3、默认为“下开间”数据定义界面，在常用值的列表中选择“3000”作为下开间的轴距，并单击“添加”按钮，在左侧的列表中会显示您所添加的轴距；4、选择“左进深”，在常用值的列表中选择“3000”，并单击“添加”按钮，依次添加三个进深尺寸。
广联达钢筋算量软件GGJ2013使用流程
广联达钢筋算量软件GGJ2013使用流程准备工作：一、先熟悉图纸，通读设计说明，按照图纸目录查看图纸，查看图纸是否缺损，熟悉各种图纸的分布、详图、门窗表、需要使用的图集等。
新建项目必须填写：1、结构类型 2、抗震设防烈度 3、檐高 4、抗震等级。
注：檐高为设计室外地坪至建筑物檐口底的高度。
1、平屋面带挑檐者，算至挑檐板下皮标高。
2、平屋面顶带女儿墙者，算至屋顶结构板上皮标高。
3、坡屋面或其他曲面屋面均算至墙的中心线与屋面板交点的高度。
4、阶梯式建筑物按高层的建筑物计算檐高。
5、突出屋面的水箱间、电梯间、亭台楼阁等均不计算檐高。
二、在模块导航栏下，比重设置把普通钢筋直径6MM的钢筋比重设为0.26。
三、在模块导航栏下，计算设置把砌体结构里的构造柱、圈梁、过梁连接方式改成植筋。
四、在模块导航栏下，计算设置根据图纸设置把负筋标注是否含支座及单边标注长度位置进行设置。
五、在模块导航栏下，楼层设置根据图纸设置楼层数量及标高，然后在下面设置混凝土标号，如果楼层混凝土标号不一致，则根据实际情况每层更改。
六、在模块导航栏下，设置钢筋搭接设置，把3级钢筋范围改为三个区间，3-12采用绑扎，14-25水平采用直螺纹连接和竖向采用电渣压力焊，28-50采用套管挤压。
绘制一次结构柱、剪力墙、梁、楼板、楼梯、基础：七、进入绘图输入，设置轴网。
步骤：新建矩形轴网（也可以识别）-设置上下开间，左右进深-轴号自动排序-检查。
八、先画框架柱（KZ），步骤：在定义界面下设置柱的各种参数（也可导入图纸识别：先识别柱大样，提取柱边线-提取柱标识-提取钢筋线-识别柱大样，然后再识别柱，提取柱边线-提取柱标识-识别柱）-导入图纸-根据图纸布置-查改标注-对于部位不对的可以用“单对齐”调整。
九、画剪力墙，步骤：在定义界面下设置剪力墙各种参数-导入图纸-根据图纸布置（剪力墙一定要画满）-设置暗梁、连梁。
十、画主梁次梁，步骤：在定义界面下设置梁的各种参数（也可导入图纸识别：提取梁边线-提取梁标注-识别梁-人工检查把未识别或识别错误的修改-查改支座-识别梁原位标注。
01 广联达BIM土建算量软件GCL2013,识别基础梁后布置到一层的顶上了如何调到底部(教学版本)
标题：广联达BIM土建算量软件GCL2013，识别基础梁后布置到一层的顶上了如何调到底部
步聚：
（1）先打开，原画好的文件，经看，梁识别后，是在顶上了，但看CAD图的标高是-0.3M的,见当中的-0.300M层梁配筋图
（2）再左击,左上角的,绘图输入,梁,,; 再点左上角的选择,再框选已画好的梁;
（3）再左击,左上角的,绘图输入,梁,,; 再点左上角的选择,再框选已画好的梁; 再右击一下,点,当中的属性编辑:
（4）再点左上角的,属性编辑框,起点顶标高,选择,直接改成：-0.3;同样,点,终点顶标高也选择: : ,直接改成：-0.3,;
（5）再用三维看看，梁就布置在下面了,;（成功了）。
广联达教案--图形GCL2013基础操作培训
室内装修
业务分析： 1、地面 2、踢脚 3、墙裙 4、墙面 5、天棚 6、吊顶 7、独立柱装修
室内装修
2019/8/26
室内装修
定义装修 构件
新建房间
绘制房间
定义装修构件
根据装修做法表定义装修构件
新建房间
室内装修
通过“房间处理思想”完成：室内装修
时间：20分钟
时间：5分钟
现浇板-小结
需要掌握的内容：
• 板构梁件绘制采用的基本功能是什么？ • 斜板采用什么功能进行处理的？ • 斜板下的柱、墙、梁是如何随板处理的？
• 面式构件的绘制方式是一样的，处理功能也 是通用的
2.6 墙
墙定义 墙绘制
墙
1、定义
墙
2、墙的绘制方法 （同梁） • 转角阳台处墙的处理→端点不在轴线交点
室外装修-小结
需要掌握的内容：
• 外墙装修常用的绘制方式是什么？ • 特殊的房间装修形式一般可采用什么功能处理？
2.9 基础
基础定义绘制 垫层定义绘制 土方定义绘制
独基、条基、承台
独、承、条基的分单元处理
独基 条基 桩承台
1、按单元定义 为什么要按单元定义？ 2、独基、桩承台 绘制 点画（点式构件同柱）
广联达图形算量GCL2013
基础操作培训
广联达软件股份有限公司 服务管理部培训中心
看图思考：
1、本工程共有几层，各层层高是多少？ 2、首层底标高是多少，室内外高差是多少？ 3、本工程有多少种柱？ 4、本工程有多少种梁、板？ 5、熟悉本工程的外墙装修（立面图） 6、熟悉门窗表、装修表、阳台及飘窗大样
算量原理
定义绘图
建立算量模型
GCL2013计算设置详解
地下层(含基础层)，如果向下找到的板或筏板在基础层，则取基础层的这边块板或筏板作为超高底面。
地下层(含基础层)，如果向下找不到板或筏板，则取基础层层底标高作为超高底面。
(3)超高底面计算方法：选项2（有地下室按楼地面，无地下室按室外地坪或楼地面）
b、当柱只与其中一块板相交或相切时，则取与柱相交或相切的板的顶标高.
二、超高起始计算高度：是指柱从这个高度以上的部分计算超高。可以输入具体的高度，或选择“从底开始全部计算超高”。例如有些地区规则中规定柱高
超过3.6m时计算超高，计算时需要按柱全高计算。
三、超高分段计算方法：提供了四种计算方式：
0不分段，计算总量
1有地下室时当首层楼地面到筏板底标高>2米时计算，无地下室时当室外地坪到筏板底标高>2米时计算。
两个选项的区别是第一个是从基础垫层底开始计算，而第二个选项是从基础底开始计算；同时，两个选项均区分了有地下室和无地下室两种情况：有地下室时高度算至首层底面，大于2m时计算基础的满堂脚手架；无地下室时高度算至室外地坪，大于2m时计算基础的满堂脚手架。
地下层(含基础层，)如果向下找不到板或筏板（找筏板的原则同楼层板）,则取基础层的层底标高作为超高底面。
(2)超高底面计算方法：选项1（室外地坪或楼地面）
超高底面取楼地面原则：(非选项0，其他四项任意一个)，即超高底面不是取当前层的层底标高
注意：
地上层（含首层），如果向下找不到板，则取室外地坪作为超高底面；
（1）选项0（不分段，计算总量）：柱顶标高-柱底标高
解释：按超过“超高计算高度”部分的工程量计算
柱超高模板面积=0.4*4*1.4=2.24m2
（2）选项1（不分段，计算总量×超高系数（超高顶面-超高起始高度））
GGJ、GCL2013软件课程讲义
自动校核，快速定位，识别结果与原图对照显示，一目了然，检查修改快 速搞定！
柱大样识别：多重智能校核保障 识别率
柱大样识别：图纸标注错误智能 校核
标注与纵筋 点不符 自动识别 纵筋点
原图
识别完成后自动校核
识别后
问题：复杂柱需要调整怎么快速 布筋？ 多排纵筋能布置吗？
圆弧箍筋能画吗？
箍筋无弯钩怎么画？ 端头伸缩怎么实现？
CAD识别的文件格式
导入文件 CAD图纸文件 (.dwg) 广联达算量软件 导出的图纸 （.CADI） 支持版本
CAD2011/2010/2009/ 2008/2007/2006/2005/ 2004/2000 及AutoCAD R14 版生成 的图形格式文件。
CAD识别的构件类型
可识别构件 GGJ2013
1、柱大样表格准确识别，不受表格形式、标注方法限制； 2、柱大样配筋、尺寸准确识别，设计错误、标注缺失，智能纠错；
识别柱—总结
3、柱大样校核清晰直观，快速定位，方便修改；
4、截面编辑自由配筋，纵筋、箍筋任意绘制，灵活修改！
剪力墙如何识别？
有墙表：
识别墙表 提取墙边线 提取墙标识 识别墙
无墙表：
提取墙边线 识别墙
……
柱截面编辑灵活配筋
• 截面编辑：构件截面灵活修改， 配置钢筋更加方便； • 颜色醒目区分，不同颜色代表不 同位置钢筋； • 纵筋显示真实钢筋直径，并直接 显示直径数值，钢筋直径的大小、 长度随直径真实模拟，与实际图 纸保持一致；
功能—柱截面编辑
• 多种纵筋布置方式，灵活选中， 万能配筋； • 箍筋端头任意修改，自由伸缩； • 圆形箍筋、弧形箍筋便捷绘制；
广联达土建算量GCL-2013
图形基础班一、软件应用流程：建模画模顺序：先地上，再地下主体——装修——零星五大流程：新建工程——新建楼层——新建轴网——绘图输入——汇总查量绘图三步曲：定义——新建——绘图二、按照五大流程开始算量：第一部分新建楼层及轴网设置1、新建工程：知识点：（1）计算规则：清单库、定额库选择（2）室外地坪相对标高从图纸中找出：工程名称、室外地坪相对标高。
注意事项：（1）招标模式：纯清单规则（2）投标模式：清单、定额规则（3）定额组价：定额规则（4）室外标高一定要输入正确，因它会影响到工程量的计算，如：脚手架搭拆、室外装修、土方回填等。
（5）计算设置是指构件的算法；计算规则是指构件与构件的扣减关系。
（6）若问文件清单、定额等信息填写错误时：“文件—导出GCL工程”（7）软件中层高与标高单位是m，其他的单位默认为mm。
（8）设置自动保存时间间隔：工具—选项—设置自动保存时间间隔。
2、新建楼层：知识点：建立楼层的方法有：插入楼层法和首层标记发。
（1）首层底标高的确定、楼层的建立、基础层高的计算。
（1）插入楼层：选择首层，建立的是地上层；选择基础层，建立的是地下层。
（2）层高、首层底标高：按结构标高设置（3）女儿墙层或设备间单独建一层无地下室：从基础底面到首层结构地有地下室：从基础底面到地下室结构地面（5）标准层数：相同楼层可以建立一组标准楼层注意事项：基础层层高不含垫层厚。
（6）标号设置：设置混凝土的标号。
混凝土标号不影响混凝土的工程量，但会影响钢筋的量。
（钢筋的铆接），若标号相同时，可使用“复制到其他楼层”。
3、新建轴网：轴网有：正交轴网、辅助轴线三步曲：定义——新建——绘图切换至绘图输入界面知识点：（1）先：上下开间、再：左右进深注意：单位是mm，使用总轴距符合检查。
左、右进深（上、下进深相同）使用复制的方法进行快捷输入，或是进入绘图界面进行轴号的快捷设置。
命令：修剪轴距、修改轴号、修改轴距等的练习使用。
（2）小技巧：修改轴号、修改轴距、修改轴号位置（3）辅助轴线：a.平行辅轴（象限原则）b.圆心起点终点辅轴（4）轴自动排序：轴号错开排列的，别刻意修改轴号，按正常输入轴后，使用“轴自动排序”命令。
广联达土建算量GCL2013基础操作课程+新品1
练习注意：
当前层和全部楼层的切换 相应构件如何进行显示和隐藏
楼层复制和修改-总结
1、楼层切换 2、楼层复制 3、修改构件图元属性 4、视图-构件图元显示设置 5、整楼三维
单元目标
• 掌握斜屋面的绘制方法
斜屋面
绘制机房层的柱、墙、 梁、板
斜板部分该如 何处理？
斜板
• 软件中斜板演示
斜屋面
练习注意： 三种绘制方法使用情 况，点、矩形、直线
注意板外边线应拖拉到梁或墙的外边线
二次结构
什么是二次结构？ 在框架、剪力墙、框剪工程中的一些的砌体墙，构造 柱，过梁，圈梁等一些在装饰前需要完成的部分，称 为二次结构。是在一次结构（指主体结构的主要承重 构件部分）施工完毕以后才施工的。
单元目标
变更处理流程变更单管理新建工程变更信息编辑变更结果查看步骤一步骤二步骤三步骤四变更变更单据有效管理增删改清晰显示关联构件量自动计算变更前后数据一见导出第二天下午总结整体总结全过程计价管理全过程钢筋抽样全过程圁建算量广联达造价管理整体解决方案全过程清单计价全过程圁建算量全过程钢筋抽样gcl2013钢筋抽样ggj2013协同计价gbc2013圁建变更tbg2013清单计价gbq40结算管理ges50钢筋变更jbg2013招投标阶段施工阶竣工结算阶段钢筋导入算量一钢筋导入算量后需要补充的构件装修内外装基础垫层圁方建筑面积平整场地挑檐散水二快速套用构件做法少绘图多出量一键导入计价软件高效准确构件处理总结定义新建做法绘制计算模型汇总查量软件丌是学会的而是用会的
量差分析
总量差异表 分类汇总 总体把握 分量差异表 分构建、楼层精准对量
量差分析
抓大放小、精确定位
选择工程量，显示关注的量 对不同的工程量量差过滤、排序
广联达图形算量GCL2013整体操作流程图文教程详解范文
广联达图形算量GCL2013整体操作流程图文教程详解当您对GCL2013软件的整体操作流程不熟悉或不清楚时，您可以看看这个简单操作流程。
操作步骤【第一步】：启动软件；通过鼠标左键单击windows菜单：“开始”->“所有程序”->“广联达建设工程造价管理整体解决方案”->“广联达土建算量软件GCL2013”；【第二步】：新建工程；1、鼠标左键单击“新建向导”按钮，弹出新建工程向导窗口；2、输入工程名称，例如，在这里，工程名称输入“广联达大厦”，如果同时选择清单规则和定额规则，即为清单标底模式或清单投标模式；若只选择清单规则，则为清单招标模式；若只选择定额规则，即为定额模式这里我们以定额模式为例，定额计算规则选择为“北京市建筑工程预算定额计算规则（2001）”，定额库为“北京市建设工程预算定额（2001）”然后单击“下一步”按钮；注：您可以根据您所在的地区，选择相应的计算规则及定额库。
3、连续点击“下一步”按钮，分别输入工程信息、编制信息，直到出现下图所示的“完成”窗口；4、点击“完成”按钮便可完成工程的建立，显示下面的界面。
【第三步】：工程设置；1、在左侧导航栏中选择“工程设置”下的“楼层信息”页签；2、单击“插入楼层”按钮，进行楼层的插入，；3、根据图纸输入各层层高及首层底标高，这里，首层底标高默认为0。
【第四步】：建立轴网；1、在左侧导航栏中点击“绘图输入”页签，鼠标左键点击选择“轴网”构件类型；2、双击轴网，点击构件列表框工具栏按钮“新建”->“新建正交轴网”，教程库；3、默认为“下开间”数据定义界面，在常用值的列表中选择“3000”作为下开间的轴距，并单击“添加”按钮，在左侧的列表中会显示您所添加的轴距；4、选择“左进深”，在常用值的列表中选择“3000”，并单击“添加”按钮，依次添加三个进深尺寸。
这样“轴网-1”就定义好了；5、点击工具条中的“绘图”按钮，自动弹出输入角度对话框，输入角度“0”，单击“确定”按钮，就会在绘图区域画上刚刚定义好的轴网-1了。
广联达GCL2013图形算量图文教程免费
广联达图形算量系列教程图形GCL2013篇之一[本文档采用图文并茂形式详细讲解了GCL2013的主要操作步骤]目录广联达图形算量GCL2013块移动图文教程详解 (2)广联达图形算量GCL2013报表分析图文教程详解 (4)广联达图形算量GCL2013创建轴角辅轴图文教程详解 (15)广联达图形算量GCL2013创建点角辅轴图文教程详解 (17)广联达图形算量GCL2013做法查询图文教程详解 (18)广联达图形算量GCL2013墙平齐基础图文教程详解 (20)广联达图形算量GCL2013构件提取图文教程详解 (22)广联达图形算量GCL2013墙体拉通图文教程详 (24)广联达图形算量GCL2013块移动图文教程详解使用背景当您遇到以下问题时，可以使用“块移动”功能快速移动鼠标选中范围内的所有构件图元到另一位置。
1、当您绘制完某个区域的所有构件后，发现所有的构件位置都是错误的，需要整体移动到其他位置；操作步骤【第一步】：点击菜单栏“楼层”->“块移动”，【第二步】：在绘图区拉框选择需要移动图元的范围；【第三步】：选择一个基准点作为移动的起点（如图箭头所示轴线交点），并且移动鼠标；【第四步】：按鼠标左键指定一点已确定要移动的目标位置，则所选区域（块）内的所有构件图元将被移动到目标位置技巧1、在使用“块移动”功能时，动态输入框默认是不开启的，可以通过按Ctrl+Q开启，当动态输入开启时，可以按键盘上的Tab 键切换到输入框输入距离或旋转角度值，并按Tab锁定输入数据，回车即块移动成功。
广联达图形算量GCL2013报表分析图文教程详解软件提供三类报表：做法汇总分析、构件汇总分析、指标汇总分析，根据标书的不同模式（清单模式、定额模式、清单和定额模式），报表的形式会有所不同，在这里，以标底模式进行介绍，其他模式与之类似。
做法汇总分析：该类报表显示当前工程中所套用的清单项及定额子目的工程量1、清单汇总表：该报表汇总所选楼层及构件（通过设定报表范围实现楼层及构件的选择）下的所有清单项及其对应的工程量汇总；2、清单楼层明细表：显示每条清单项在所选输入形式/所选楼层的工程量明细；3、清单构件明细表：显示每条清单项在所选输入形式/所选楼层及所选构件的工程量明细；4、清单部位计算书：显示每条清单项在所选输入形式/所选楼层及所选构件的每个构件图元的工程量表达式；5、清单定额汇总表：该报表汇总所选楼层及构件（通过设定报表范围实现楼层及构件的选择）下的所有清单项及定额子目所对应的工程量汇总；6、清单定额楼层明细表：显示清单项下每条定额子目在所选输入形式/所选楼层的工程量明细；7、清单定额构件明细表：显示清单项下每条定额子目在所选输入形式/所选楼层及所选构件的工程量明细；8、清单定额部位计算书：显示清单项下每条定额子目在所选输入形式/所选楼层及所选构件的每个构件图元的工程量表达式；9、构件做法汇总表：查看所选楼层及所选构件的清单定额做法及对应的工程量和表达式说明10、构件工程量统计表：显示所选楼层及所选构件的工程量表计算项的工程量汇总。
GGJ、GCL2013软件课程讲义
GT
HT
层间平板+踏步段
11系新平法—楼梯
代号
ATa
截面形状
特点
适用范围
ATb
踏步段
ATc
1、带滑动支座，支撑在梯梁上； 2、ATa、ATb、梯板采用双层双向 配筋；ATc梯板厚度不宜小于 140mm，梯板采用双层配筋、平台 框架结构 板采用双层双向； 3、梯梁支撑在梯柱上，按KL构造； 支撑在梁上，按L构造； 4、ATc参与结构整体抗震计算；
1.
全部导入钢筋，多次导出选中的CAD图元； CAD软件中反复的复制、粘贴、另存为，进行 分割；
2.
3.
导出的图纸总要去输入名称； 图纸不能随工程保存、不能与楼层对应，无 法随时调用；
4.
图纸管理帮您解决这些难题！
图纸管理—操作流程
添加图纸 整理图纸 定位图纸 识别楼层 表
匹配楼层
提取图框
手动分割 图纸
轴网
识别楼层表
柱（柱表、柱大样、
柱平面图）
新建工程
墙 梁
转换符号（自动转换）
识别构件
图纸管理 导入图纸
板（板、板钢筋）
基础
构件校核
智能CAD识别快速高效
图 纸 管 理 识 别 轴 网 识 别 柱 大 样 及 柱 识 别 墙 识 别 梁 识 别 板 及 板 筋
问题：这么多图纸，怎么导入软件？
传统导入模式
……
梁识别
• 同名梁标高不同、集中标注引线 不规范、原位标注特殊，准确识 别！
梁识别：折梁正确识别
原图
自动识别，准确智能！
识别后
梁识别：图纸错误智能校核
未识别原位标注自动校核，弹出提示，对于图纸错误，精确定位，便于检查 和修改，提高识别准确率！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
完成 过梁绘制 时间：5分钟
练习注意： 掌握自动生成的功能
二次结构-构造柱、圈梁
二次结构
• 软件中构造柱、圈梁演示
二次结构-构造柱
• 自动生成构造柱
二次结构-圈梁
• 自动生成圈梁
二次结构-过梁
完成 构造柱、圈梁绘制 时间：5分钟
练习注意： 掌握自动生成的功能
二次结构-总结
1.砌体墙如何绘制？—同剪力墙 2.门窗如何精确布置？—Tab 3.过梁如何布置？—自动生成 4.构造柱如何布置？—自动生成 5.圈梁如何布置？—自动生成
练习注意： 三种绘制方法使用情 况，点、矩形、直线
注意板外边线应拖拉到梁或墙的外边线
二次结构
什么是二次结构？ 在框架、剪力墙、框剪工程中的一些的砌体墙，构造 柱，过梁，圈梁等一些在装饰前需要完成的部分，称 为二次结构。是在一次结构（指主体结构的主要承重 构件部分）施工完毕以后才施工的。
单元目标
新建楼层
层高如何 确定？
地下室 如何建立？
女儿墙层、 机房层如 何建立？
新建楼层
• 软件中新建楼层演示
新建楼层
• 基础层层高的定义
无地下室：从基础底面到首层结构地面 有地下室：从基础底面到地下室结构地面
新建楼层
新建楼层
• 混凝土砂浆标号设置及复制到其他楼层
通过“插入”完成： 新建楼层 时间：5分钟
应用GCL2013做工程的流程
新建工程 新建楼层
新建轴网
绘图输入/表格输入 报表输出
单元目标
掌握如何用软件新建工程和新建 楼层
新建工程
• 软件中新建工程演示
新建工程
• 新建工程需要注意哪些内容？
练习： 新建工程时间：5分钟
• • • •
练习要点： 计算规则的选择 室外地坪的输入 做法模式
实训课程---丰富的课程类别
实 产品体验课程 训 基础操作课程 增值主题课程 课 新版交底课程 实战提升课程 造价专业讲座 程 应用提高课程 主 入门上手课程 产品体验课程 题 基础操作课程 课 程
实战提升课程 CAD导图课程 企业定制课程
新版交底课程 CAD导图课程 造价专业讲座 企业定制课程
剪力墙-总结
1.剪力墙绘制有哪些方法？
2.剪力墙边和柱对齐如何处理？
3.连梁如何绘制？
第一天上午总结
第一天上午总结
对量
经过上午的学习，大家已经完成柱、 墙工程量的计算，结果是否准确呢？ 请大家中午时间完成首层剪力墙工 程量比对
精彩下午继续
对量
几个简单构件对量都 不能保证一致，构件 越画越复杂该如何进 行对量呢？
量差分析
总量差异表 分类汇总 总体把握 分量差异表 分构建、楼层精准对量
量差分析
抓大放小、精确定位
选择工程量，显示关注的量 对不同的工程量量差过滤、排序
差异原因
差异原因自动分析 属性信息直接修改 一键应用到土建工程
报表预览
审减报告：与送审方的审减对比表
审核方汇报：与自己最初量的调整对比
图形对量总结
• 软件中剪力墙对齐演示
剪力墙
• 对齐
剪力墙
练习对齐功能
时间：5分钟
练习要点： 需要对齐哪个构件就在哪 个构件下操作
连梁
连梁应该如何 处理？
连梁
1、定义（同剪力墙） 2、新建（同剪力墙） 3、绘制（同剪力墙）
连梁
根据墙体绘制，大家自己完成4轴和7轴LL1的绘制 时间：5分钟
练习要点： 直线画法
剪力墙
剪力墙的绘制：
定义 • 同柱
新建 • 同柱
绘图
• 线型绘制 • 点加长度
剪力墙
• 软件中剪力墙演示
剪力墙
剪力墙
通过“直线”、“点加长度” 完成 剪力墙绘制 时间：15分钟 练习要点： 定义时内外墙的区分 墙材质的选择 点加长度给定的方向 绘制到彼此中心线
墙和柱的对齐 如何处理呢？
剪力墙
完成： 柱定义 时间：10分钟
• • • •
练习要点： 选择正确的柱类型 输入柱的相应属性 了解做法的套取
柱-绘图
• 软件中柱绘制演示
柱-绘图
3.绘图 点画
柱-绘图
通过“点” 完成 柱绘制 时间：15分钟
练习要点： 点绘制柱
偏心柱如何 处理呢？
当柱子不在 轴线上如何 绘制呢？
柱
• 软件中查该标注、平行辅助轴线演示
柱
查改标注
• 辅助轴线的绘制
柱
练习查该标注、辅助轴线绘制时间：10分钟
• 练习要点： • 掌握查改标注功能的应用 • 掌握平行辅助轴线的应用
看量方法
查看工程量 汇总计算 查看计算式
看多个构件的量
看单个构件的计算式
柱
• 软件中汇总、查量演示
看量方法
属性
在输入柱子属性的时候为什么有的信息 是黑色，而有的是蓝色呢？区别是什 么？？我在修改构件属性的时候应该注 意什么呢？？？
我想把一部分 构件不显示， 怎么办？
楼层复制
• 软件中构件显示演示
显示/隐藏构件
方法1：视图—构件图元显示设置
控制构件本身是否显示
控制构件名称是否显示
显示/隐藏构件
方法2：快捷键
快捷键可以控制 相应构件的显示 和shift键组合使用 会有惊喜哦
楼层复制和修改
• 整楼三维
楼层复制和修改
完成 楼层及构件的显示 时间：15分钟
第一天内容总结
第一天内容总结
回顾第一天内容
一层的工程画 好了，其他楼 层怎么办？
单元目标
• 掌握楼层复制和修改的基本方法 • 掌握楼层及构件的显示设置
楼层复制
• 软件中楼层复制演示
楼层复制和修改
• 从其他楼层复制构件图元
楼层复制和修改
通过“从其他楼层复制构件图元” 完成 楼层的复制 时间：5分钟
•柱
•墙
• 二次结构
• 表格输入
• 报表 • 变更处理
8:30-11:30
13:30-17:00
8:30-11:30
13:30-17:00
培训公约
全程参与培训，全力以赴实现自己的学习目标 培训期间遵守培训作息时间，不迟到、早退 讲师讲课时，不得私下交谈，不得私自离开座位， 手机调成静音或震动
爱护设备，爱护图纸及学习资料，不得损坏、涂改 3次报名未参加或未经允许中途离场，3个月内 将不邀请参加广联达组织的任何培训
• 掌握砌体墙的绘制方法 • 掌握门窗洞口的绘制方法和精确布置的处理 • 掌握过梁、构造柱、圈梁的自动生成
二次结构-砌体墙
• 软件中砌体墙演示
二次结构-砌体墙
二次结构-砌体墙
完成首层砌体墙的绘制 时间：15分钟 练习要点： 采用线性画法 参照剪力墙绘制方法
如何保证门 窗洞口的精 确布置？
二次结构-门窗
看图思考：
熟悉图纸是课程顺利进行的前提！
• 1、本工程的结构类型，工程名称？ • 2、首层底标高是多少，室内外高差是多少？ • 3、本工程构件的混凝土标号？
• 4、本工程的基础形式？
• 5、熟悉本工程的装修做法表
广联达土建算量GCL2013
基础操作培训
广联达软件股份有限公司 服务管理部培训中心
讲师介绍
了解广联达土建算量GCL2013
2015-7-14
课程目标
1 了解算量软件的价值
2 掌握软件做工程的流程 3
掌握柱、梁、板、墙等主体构件基础操作功能
课程时间及进度安排
第一天上午 • 新建工程 • 新建楼层 • 轴网 第一天下午 • 构件对量 •梁 •板 第二天上午 • 楼层复制 • 装修 • 斜屋面 第二天下午 • 基础 • 零星 • 做法套取
柱
练习汇总查量、属性修改 时间：5分钟
练习要点： 汇总查量的几种方法 属性中蓝色、黑色字体的区别
柱-总结
1.柱构件绘制的基本功能是什么？ 2.偏心柱如何处理？ 3.不在轴线上的柱该如何处理？ 4.看量的方法有哪几种？ 5.公有属性和私有属性的区别
单元目标
• • • • 掌握墙体的绘制 掌握短肢剪力墙的绘制 掌握偏心墙的绘制 掌握连梁的绘制
练习注意：
当前层和全部楼层的切换 相应构件如何进行显示和隐藏
楼层复制和修改-总结
1、楼层切换 2、楼层复制 3、修改构件图元属性 4、视图-构件图元显示设置 5、整楼三维
单元目标
• 掌握斜屋面的绘制方法
斜屋面
绘制机房层的柱、墙、 梁、板
斜板部分该如 何处理？
斜板
• 软件中斜板演示
斜屋面
线性构件绘制总结
目前我们已经处理的线性构件有： 剪力墙、连梁、框架梁 同样的方法，您还可以处理—— 其他线性构件： 圈梁、基础梁、条形基础、线性挑檐……
单元目标
• 掌握板的绘制：点画、直线画、矩形画 • 掌握面式构件的绘制方法
板
定义
新建
绘图
现浇板
• 软件中现浇板演示
板
板
通过“点” 完成 板绘制 时间：15分钟
• 软件中门窗洞演示
二次结构-门窗
如何精确布置门窗——小按钮轻松处理
二次结构-门窗
通过“点” 完成 门窗绘制 时间：15分钟
练习注意： Tab键切换左右标注精确布置
过梁、构造柱、 圈梁的量大又繁 琐，能不能自动 处理？
二次结构-过梁
二次结构
• 软件中过梁演示
二次结构-过梁
自动生成过梁
二次结构-过梁
手工对量模式
同样的工程，差这么多，到底差哪了呢？
江工，这个 量你是多少？
手工对量模式
抗震等级 构件属性 关联构件 计算设置 绘图情况 搭接设置
