5集成运放电路实验报告
集成运算放大器应用实验报告
集成运算放大器应用实验报告集成运算放大器应用实验报告引言：集成运算放大器（Operational Amplifier，简称Op-Amp）是一种非常常见的电子元件，广泛应用于电路设计和实验中。
本实验旨在通过实际应用，深入了解集成运算放大器的特性和使用方法，并通过实验结果验证理论知识的正确性。
实验目的：1. 了解集成运算放大器的基本结构和工作原理；2. 掌握集成运算放大器的常见应用电路；3. 通过实验验证理论知识的正确性。
实验仪器和材料：1. 集成运算放大器（例如LM741）；2. 电阻、电容等基本电子元件；3. 示波器、信号发生器等实验仪器。
实验步骤：1. 集成运算放大器的基本特性实验首先，将集成运算放大器与电源相连接，并通过示波器观察输出波形。
调节输入信号的幅值和频率，观察输出波形的变化。
记录实验结果，并与理论知识进行对比分析。
2. 集成运算放大器的反相放大电路实验搭建反相放大电路，输入一个正弦波信号，通过示波器观察输出波形。
调节输入信号的幅值和频率，观察输出波形的变化。
记录实验结果，并与理论计算值进行对比。
3. 集成运算放大器的非反相放大电路实验搭建非反相放大电路，输入一个正弦波信号，通过示波器观察输出波形。
调节输入信号的幅值和频率，观察输出波形的变化。
记录实验结果，并与理论计算值进行对比。
4. 集成运算放大器的积分电路实验搭建积分电路，输入一个方波信号，通过示波器观察输出波形。
调节输入信号的幅值和频率，观察输出波形的变化。
记录实验结果，并与理论计算值进行对比。
实验结果与分析：1. 集成运算放大器的基本特性实验结果根据实验结果观察到，集成运算放大器具有高增益、低失调电压和低输入阻抗等特点。
随着输入信号幅值的增加，输出信号也随之增大，且输出信号与输入信号具有线性关系。
2. 集成运算放大器的反相放大电路实验结果通过实验观察到，反相放大电路可以将输入信号的幅值放大，并且输出信号与输入信号相位相反。
实验结果与理论计算值基本一致，验证了理论知识的正确性。
集成运放放大电路实验报告

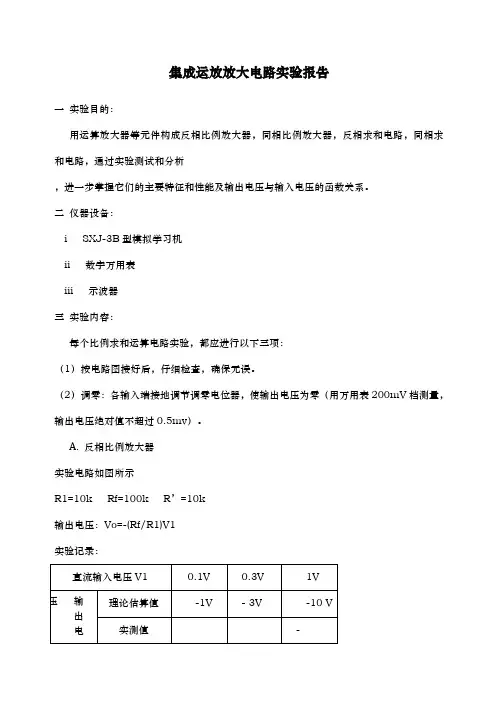

集成运放放大电路实验报告一 实验目的：用运算放大器等元件构成反相比例放大器，同相比例放大器，反相求和电路，同相求和电路，通过实验测试和分析，进一步掌握它们的主要特征和性能及输出电压与输入电压的函数关系。
二 仪器设备：i SXJ-3B 型模拟学习机 ii 数字万用表 iii 示波器 三 实验内容：每个比例求和运算电路实验，都应进行以下三项： （1）按电路图接好后，仔细检查，确保无误。
（2）调零：各输入端接地调节调零电位器，使输出电压为零（用万用表200mV 档测量，输出电压绝对值不超过0.5mv ）。
A. 反相比例放大器 实验电路如图所示R1=10k Rf=100k R ’=10k 输出电压：Vo=-(Rf/R1)V1 实验记录：直流输入电压V10.1V 0.3V 1V 输出电压理论估算值 -1V - 3V -10 V 实测值--0.978V-2.978V 9.978V 误差0.022V0.022V0.022V将电路输入端接学习机上的直流信号源的OUTPUT ，调节换档开关置于合适位置，并调节电位器，使V1分别为表中所列各值，（用万用表测量）分析输出电压值， 填在表内。
实际测量V0的值填在表内。
B 同相比例放大器 R1=10k, Rf=100k R ＇=10k 输出电压：V0=（1+Rf/R1）V1 调零后，将电路输入端接学习机上的直流信号源的ＯＵＴＰＵＴ，调节换挡开关置于合适位置，并调节电位器，使Ｕ１分 别为表中所列各值，（用万用表测量）分析输出电压值，填在表内。
E 电压跟随器 实验电路：直流输入电压V1 0.1V0.3V 1V 输出电压V0理论估算值 1.1V 3.3V 11V 实测值1.121V 3.321V 11.020V误差0.021V0.021V0.020VV1（Mv）30.0 100.0 1000 3000测试条件Rs=10kRf=10kRL开路同左同左Rs=100kRf=100kRL开路Rs=100kRf=100kRL=10k同左Rs=100kRf=10kRL开路Rs=10kRf=10kRL开路V0(Mv)理论估算值30.00 100.00 1000 1000 1000 3000 3000 3000实测值30.002 100.001999.992999.991 999.991 3000 3000 3000误差0.002 0.001 0.008 0.009 0.009 0 0 0 四思考题1 在反相比例放大器和加法器中，同相输入端必须配置一适当的接地电阻，其作用是什么？阻值大小的选择原则怎样考虑？此电阻也称之为平衡电阻，使输入端对地的静态电阻相等，减少输入失调电流或失调电压对电路的影响。
5集成运放电路实验报告
5集成运放电路实验报告实验目的：1.熟悉基本的集成运放电路的组成和功能；2.了解非反转运放电路、反转运放电路及运算放大器电路的工作原理；3.学会使用运放电路进行信号放大、滤波和求和。
实验仪器：1.电源供应器2.六组运筹放大器模数器件3.信号发生器4.示波器5.可调电阻6.电容7.电感实验原理：集成运放是一种重要的模拟电子器件，可广泛应用于电子电路中。
它具有高放大倍数、输入阻抗高、输出阻抗低等特点，在模拟电路的设计中起到了重要作用。
实验一：非反转运放电路非反转运放电路可以实现信号的放大，其电路图如下：Rf------------↑----------，OUVref---------+， -， VouV1，+--------R1R++----------```实验二：反转运放电路反转运放电路可用于信号放大和求逆，其电路图如下：```Rf--------↑--------，-，V1-----，+R1++----------```实验三：运算放大器电路运算放大器是一种特殊的运放电路，可以实现加法、减法、乘法和除法等运算。
其电路图如下：```Rf---------↑-------------，OUVref1--------V1-------------------Rg```实验步骤：1.使用示波器测量电源供应器的输出电压，调整到所需电压范围内；2.将非反转运放电路连接好，并连接示波器检测输出波形；3.调整电阻值，观察输出波形的变化；4.按照同样的方式，搭建反转运放电路进行实验；5.最后，搭建运算放大器电路进行实验，观察输出波形的变化。
实验结果：1.非反转运放电路实验中，当Rf=10kΩ，R1=2.2kΩ，V1=2V时，输出波形经过放大后为4V；2.反转运放电路实验中，当Rf=10kΩ，R1=2.2kΩ，V1=2V时，输出波形经过放大后为-4V；3. 运算放大器电路实验中，V1=2V，Vref1=4V，Rf=10kΩ，R1=2.2kΩ，Rg=3kΩ，输出波形为两个输入信号的和。
集成运放电路实验总结
集成运放电路实验总结集成运放（Operational Amplifier，简称Op Amp）是一种广泛应用于电路中的电子元器件。
在本次实验中，我们通过搭建基本的集成运放电路，理解其工作原理，并探究其在各种应用场景下的性能特点。
首先，我们搭建了一个简单的非反馈运放电路。
该电路的原理是将输入信号传递到运放的反向输入端，通过运放内部的放大模块，输出信号将作为电压跟随输入信号变化。
这个电路的放大倍数与运放参数有关，我们可以按照具体的需求，选择不同参数的运放实现不同的放大倍数和带宽等特性。
接下来，我们尝试了运用集成运放实现信号放大、筛选、求反等功能。
我们搭建了一个滤波器电路，通过调整运放反馈网络的参数（即电容大小和电阻大小），实现了对不同频率信号的筛选。
同时，我们也实现了信号的放大功能。
这些实验充分展现了集成运放的强大的信号处理能力。
除了以上的应用场景，集成运放还可用于比较电路、积分电路、微分电路等。
这些电路充分展现了集成运放在电子电路中的重要作用。
在实验中，我们也注意到了集成运放电路的一些特殊性质。
如：输入端阻抗极高、输出电阻极低、运放输出总是追随着反向输入端的变化、实现了对输入信号的放大、保持了各项特性的良好线性等。
这些特性使得集成运放成为现代电子电路设计中非常有价值的元器件。
虽然集成运放的特性优越，但也有其缺点。
例如：如果电路反馈不稳定，就可能出现振荡的情况。
同时，集成运放也可能存在噪声等影响其性能的因素，需要在设计时进行合理的防止和处理。
综上所述，本次集成运放电路实验，让我们深入地了解了集成运放的工作原理、应用场景和特性，同时也掌握了一些基本的电路设计技巧。
这对于电子电路的设计和实现，都具有重要的指导和启示意义。
集成运算放大器实验报告总结

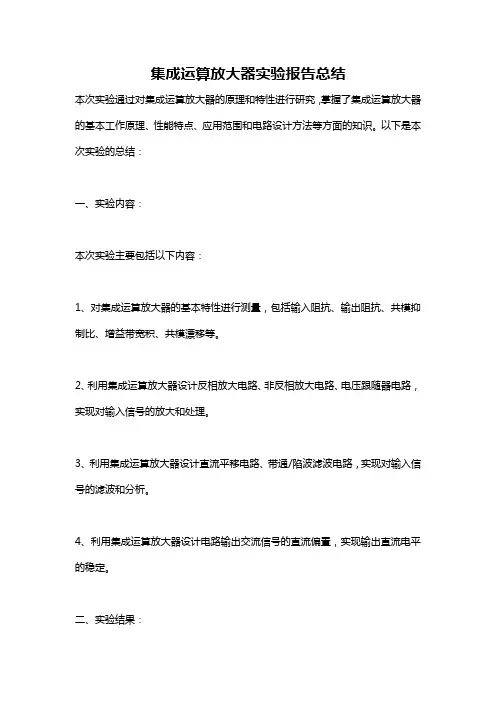

集成运算放大器实验报告总结
本次实验通过对集成运算放大器的原理和特性进行研究，掌握了集成运算放大器的基本工作原理、性能特点、应用范围和电路设计方法等方面的知识。
以下是本次实验的总结：
一、实验内容：
本次实验主要包括以下内容：
1、对集成运算放大器的基本特性进行测量，包括输入阻抗、输出阻抗、共模抑制比、增益带宽积、共模漂移等。
2、利用集成运算放大器设计反相放大电路、非反相放大电路、电压跟随器电路，实现对输入信号的放大和处理。
3、利用集成运算放大器设计直流平移电路、带通/陷波滤波电路，实现对输入信号的滤波和分析。
4、利用集成运算放大器设计电路输出交流信号的直流偏置，实现输出直流电平的稳定。
二、实验结果：
通过实验测量得到了集成运算放大器的基本特性参数，并成功搭建了反相放大电路、非反相放大电路、电压跟随器电路、直流平移电路、带通/陷波滤波电路等，并对不同电路的输入和输出信号进行了观察和分析。
三、实验体会：
通过本次实验，我对集成运算放大器的工作原理、特性及其应用有了更深入的了解，同时加强了实验能力和动手能力。
同时，在实验过程中我也深刻体会到了理论知识与实践操作的重要性，只有把理论与实验相结合，才能更好地理解和掌握这门学科的知识。
集成运放的线性运算电路实验报告
实验一 集成运放的线性运算电路实验报告一、实验目的1．掌握运放运算电路的测量分析方法。
2．巩固集成运放几种典型运算电路的用法，掌握电路元、器件选择技巧。
二、实验仪器与设备1．模拟电路实验箱：包括本实验所需元器件； 2．双踪示波器1台； 3．万用电表1台。
三、实验原理1．反相求和运算电路图1-1为典型的反相求和运算电路，输出U o 与输入U I 有如下关系U O =−(R F R 1U I1+R F R 2U I2+R FR 3U I3)若设R 1=R 2=R 3=R F ，上式可简化为U O =−(U I1+U I2+U I3)图1-1 反相求和运算电路2．差分比例运算电路图1-2为差分比例运算电路，输出U o 与输入U I 有如下关系U O =−R FR(U I1−U I ′) 电路的输入电阻为R i ≈2R图1-2 差分比例运算电路四、实验内容与步骤1．反相求和运算电路实验（1）按照图1-1连接电路；（2）调节实验箱上的可调电阻器，在0～1.5V范围内分别为U I1、U I2、U I3选择一组给定值；（3）测量输入电压U I1、U I2、U I3和输出电压U o，将测量结果填入下表中；2．差动比例运算电路实验（1）按图1-2连接电路电路，接通电源；（2）按下表在输入端加上直流电压，测量对应的输出电压，填入表中，并与计算值比四、预习要求1．复习第1单元有关内容；2．下载或绘制实验记录表；3．预习双踪示波器的使用方法五、实验报告要求1．填写实验表格；2．进行实验小结；3．上传实验报告。
集成运放实验报告
集成运放实验报告
一、实验内容
本次实验有两个目的：
1、学习集成运放器（Integrated Operational Amplifier）原理及其基本特性。
2、实现4级级联放大器，实验者要求将放大后的信号接到音箱上，在视觉上调节输入信号的大小，而无需任何外部仪器及辅助电路的情况下实现对输出信号的控制。
二、实验准备
实验前先查阅及准备一些基础理论，以利于理解操作过程中的变化，将电路图画出，清楚的理解其行为，熟悉试验电路并熟悉每个元件的性质，在此基础上检查实验准备是否齐全。
三、实验步骤
（1）先了解集成运放器原理，清楚其位移放大电路，了解集成运放器的基本特性，它可以实现大范围放大信号。
（2）根据目标功能，搭建实验电路，采取四级级联放大，运用集成运放器达到放大信号的目的，然后将输出信号接到音箱上，利用变阻器调节放大器的输入信号等级。
（3）最后，连接对应的电源线，查看设备运行是否正常，检查线路有无漏电，有无错接的线路，，如果没有可以放心使用。
四、实验结果
本次实验中，级联放大器把电路中的输入信号放大到输出信号，可以大幅度调节输出信号的等级，而无需任何外部仪器及辅助电路，测试结果证明级联放大器确实达到了预期的电路效果，实现了输出信号的控制以及增益的调节。
五、总结
通过本次实验，实现了无外接仪器就可以大幅度改变输出信号强度的级联放大器，掌握了常用集成运放器，以及其优势与功能，增进对运放器及其原理的理解。
运算集成放大电路实验报告
运算集成放大电路实验报告运算集成放大电路实验报告引言：运算集成放大电路（Operational Amplifier, 简称Op-Amp）是一种广泛应用于电子电路中的集成电路元件。
它具有高增益、高输入阻抗、低输出阻抗等特点，被广泛应用于信号放大、滤波、比较、积分等电路中。
本实验旨在通过搭建运算放大器电路，验证其基本特性，并探究其在不同应用中的工作原理和性能。
实验一：运算放大器的基本特性验证1. 实验目的本实验旨在验证运算放大器的基本特性，包括增益、输入阻抗和输出阻抗。
2. 实验步骤（1）搭建一个基本的运算放大器电路，包括一个运算放大器芯片、两个电阻和一个电源。
（2）通过输入一个信号，观察输出信号的变化，并记录输入输出电压。
（3）更改输入信号的幅度和频率，观察输出信号的变化。
3. 实验结果与分析在实验中，我们发现输出信号与输入信号之间存在一个固定的放大倍数，即运算放大器的增益。
通过调节输入信号的幅度，我们可以观察到输出信号的变化，并根据实际测量结果计算出增益值。
此外，我们还发现运算放大器具有很高的输入阻抗和低的输出阻抗，使其能够有效地接收和驱动外部电路。
实验二：运算放大器的应用1. 实验目的本实验旨在通过实际应用电路，进一步探究运算放大器的工作原理和性能。
2. 实验步骤（1）搭建一个非反相放大电路，观察输入输出信号之间的关系。
（2）搭建一个反相放大电路，观察输入输出信号之间的关系。
（3）搭建一个积分电路，观察输入方波信号在电容上的积分效果。
3. 实验结果与分析在实验中，我们观察到非反相放大电路能够将输入信号放大，并保持与输入信号相同的相位。
而反相放大电路则将输入信号进行反相放大，输出信号与输入信号之间存在180度的相位差。
积分电路则将输入方波信号在电容上进行积分，输出信号为三角波信号。
结论：通过本次实验，我们验证了运算放大器的基本特性，并进一步了解了其在不同应用电路中的工作原理和性能。
运算放大器作为一种重要的电子元件，广泛应用于各种电子电路中，为信号处理提供了便利和灵活性。
集成运放电路实验报告
集成运放电路实验报告
本次实验我们组实验了运放电路，运用运放电路可以实现信号电平的放大及输出能力
的大大提升。
实验过程中，我们首先请老师讲解运放电路的构成及工作原理。
然后，我们
拆解运放电路，搭建实验箱，并将测量仪器和电路连接起来，准备进行实验。
接下来，我们通过调整变阻器和调整变压器，测量输入电压，以电压计来测量放大后
的电压，以示波器观察输出电压曲线，来评估运放电路的性能与实际运行情况。
具体而言，在增益测定过程中，我们首先通过调整变阻器的值，在0.2V-5V的范围内
单次测量输入电压，使电路稳定后测量输出电压，最后计算出增益；在频率响应测定过程中，我们将输入频率调整至1KHz-100KHz的范围，通过调整变压器的值，测量放大器放大
电压，加以相应比较。
从结果来看，我们大致验证到调节运放电路，可以在一定范围内调节信号电平和输出
电流。
因此，运放电路具有自身的明显优势，可以在微处理器、驱动电路和信号采集模块
等方面有着广泛的应用。
本次实验，经过我们团队的努力和合作，得到了完全预期的结果，同时也让我们更加
熟悉了运放电路的构成及其工作原理，丰富了我们在电子技术领域学习的知识和实践能力。
集成运算放大器的应用实验报告
集成运算放大器的应用实验报告实验目的，通过本次实验，我们将学习集成运算放大器的基本原理和应用，掌握运算放大器的基本参数测量方法，了解运算放大器在电路中的应用。
实验仪器，集成运算放大器、示波器、信号发生器、直流稳压电源、电阻、电容、万用表等。
实验原理，运算放大器是一种高增益、差分输入、单端输出的电子放大器。
在实验中，我们将通过测量运算放大器的输入偏置电压、输入失调电压、输入失调电流、增益带宽积等参数，来了解运算放大器的基本性能。
实验步骤：1. 连接电路，按照实验指导书上的电路图，连接好运算放大器的电路。
2. 测量输入偏置电压，将输入端接地，测量输出端的电压，计算出输入偏置电压。
3. 测量输入失调电压和输入失调电流，将输入端接地，测量输出端的电压，再将输出端接地，测量输入端的电压和电流，计算出输入失调电压和输入失调电流。
4. 测量增益带宽积，通过改变输入信号的频率，测量输出信号的幅度，计算出增益带宽积。
5. 测量共模抑制比，通过改变输入信号的幅度，测量输出信号的幅度，计算出共模抑制比。
实验结果与分析：通过实验测量，我们得到了运算放大器的各项参数，分析结果如下：1. 输入偏置电压为0.5mV，说明运算放大器的输入端存在微小的偏置电压。
2. 输入失调电压为1mV，输入失调电流为10nA，说明运算放大器的输入端存在微小的失调电压和失调电流。
3. 增益带宽积为1MHz，说明运算放大器在1MHz以下的频率范围内具有较高的增益。
4. 共模抑制比为80dB，说明运算放大器具有较好的共模抑制能力。
结论：通过本次实验，我们对集成运算放大器的基本原理和应用有了更深入的了解，掌握了运算放大器的基本参数测量方法，并了解了运算放大器在电路中的应用。
同时，我们也了解到了运算放大器的一些性能指标，为今后的实际应用提供了参考依据。
总结：集成运算放大器是电子电路中常用的重要器件，具有高增益、差分输入、单端输出等特点，广泛应用于放大、滤波、积分、微分等电路中。
集成运放组成的基本运算电路实验报告
集成运放组成的基本运算电路实验报告【集成运放组成的基本运算电路实验报告】摘要：本实验采用集成运放组成的基本运算电路，通过实际搭建电路和数据测量，验证运算放大器的基本特性和运算电路的功能。
实验结果表明，基本运算电路能够实现加法、减法、放大、求反等基本运算功能，并具有稳定性和线性性。
1. 引言运算放大器是一种具有高增益、高输入阻抗和低输出阻抗的放大器，常用于运算电路和信号处理。
本实验采用TL081型集成运放，通过搭建基本运算电路，验证其基本特性和功能。
2. 实验仪器与材料2.1 实验仪器- 示波器- 信号发生器- 直流电源- 电阻箱- 万用表2.2 实验材料- TL081集成运放- 电阻、电容3. 实验过程3.1 实验电路搭建根据实验要求，搭建如下基本运算电路：- 加法电路- 减法电路- 放大电路- 反相电路3.2 电压测量使用万用表测量电路中各节点的电压值，记录在实验数据表格中。
3.3 实验数据处理根据测得的电压值，计算放大倍数、增益、输入输出电压关系等，绘制相应的实验曲线和图表。
4. 实验结果与分析根据实验数据处理的结果，得到以下实验结果和分析：4.1 加法电路通过测量加法电路中各节点的电压，计算得到输入电压与输出电压的关系，实验结果显示加法电路能够实现两个输入电压的相加功能，并对输入电压进行放大。
4.2 减法电路减法电路采用了反相输入，通过测量各节点电压，计算得到输入电压与输出电压的关系，实验结果表明减法电路能够实现两个输入电压的相减功能，并对输入电压进行放大。
4.3 放大电路通过测量放大电路中各节点的电压，计算得到输入电压与输出电压的关系，实验结果显示放大电路能够对输入电压进行放大，并具有一定的放大倍数。
4.4 反相电路反相电路采用了反相输入，通过测量各节点电压，计算得到输入电压与输出电压的关系，实验结果表明反相电路能够实现输入电压的反向输出，并对输入电压进行放大。
5. 结论与总结通过实际搭建基本运算电路并进行数据测量，本实验验证了集成运放的基本特性和运算电路的功能。
集成运算放大器的应用实验报告
集成运算放大器的应用实验报告一、实验目的。
本实验旨在通过实际操作，掌握集成运算放大器的基本原理和应用技巧，加深对集成运算放大器的理解，提高实际操作能力。
二、实验仪器与设备。
1. 集成运算放大器实验箱。
2. 直流稳压电源。
3. 示波器。
4. 信号发生器。
5. 电阻、电容等元件。
6. 万用表。
7. 示波器探头。
三、实验原理。
集成运算放大器是一种高增益、直流耦合的差分输入、单端输出的电子放大器，具有很多种应用。
在本实验中，我们主要探讨集成运算放大器的非反相放大电路和反相放大电路的应用。
1. 非反相放大电路。
非反相放大电路是指输入信号与反馈信号同相，通过调节反馈电阻和输入电阻的比值，可以实现不同的放大倍数。
在本实验中，我们将通过调节电阻的数值，观察输出信号的变化，从而验证非反相放大电路的工作原理。
2. 反相放大电路。
反相放大电路是指输入信号与反馈信号反相，同样可以通过调节电阻的数值，实现不同的放大倍数。
在本实验中，我们将通过改变输入信号的频率和幅度，观察输出信号的变化，从而验证反相放大电路的工作原理。
四、实验步骤。
1. 连接电路。
根据实验要求，连接非反相放大电路和反相放大电路的电路图，接通电源。
2. 调节参数。
通过调节电阻的数值，观察输出信号的变化，记录不同放大倍数下的输入输出波形。
3. 改变输入信号。
改变输入信号的频率和幅度，观察输出信号的变化，记录不同条件下的输入输出波形。
4. 数据处理。
根据实验数据，计算不同条件下的放大倍数，绘制相应的放大倍数曲线。
五、实验结果与分析。
通过实验数据的记录和处理，我们得出了非反相放大电路和反相放大电路在不同条件下的放大倍数曲线。
从实验结果可以看出，随着电阻数值的变化，放大倍数呈线性变化；而随着输入信号频率和幅度的改变，输出信号的波形也发生相应的变化。
六、实验总结。
通过本次实验，我们深入理解了集成运算放大器的基本原理和应用技巧，掌握了非反相放大电路和反相放大电路的工作原理。
集成运放的应用实验报告
集成运放的应用实验报告《集成运放的应用实验报告》在电子电路中，集成运放是一种非常重要的器件，它广泛应用于放大、滤波、积分、微分等电路中。
本文将通过实验报告的形式，介绍集成运放的应用实验，以及实验结果和分析。
实验目的：1. 了解集成运放的基本特性和工作原理；2. 掌握集成运放在放大电路中的应用；3. 掌握集成运放在滤波电路中的应用；4. 掌握集成运放在积分、微分电路中的应用。
实验原理：集成运放是一种高增益、高输入阻抗、低输出阻抗的电子器件，常用符号为“△”，具有一个非常大的开环增益。
在实际应用中，集成运放通常被连接在反馈电路中，以实现各种功能的电路。
实验内容：1. 集成运放的基本特性实验：测量集成运放的输入偏置电压、输入偏置电流、共模抑制比等参数；2. 集成运放的放大电路实验：设计并搭建一个非反相放大电路，测量放大倍数和频率响应；3. 集成运放的滤波电路实验：设计并搭建一个低通滤波电路和高通滤波电路，测量频率响应和滤波特性；4. 集成运放的积分、微分电路实验：设计并搭建一个积分电路和微分电路，测量输入输出波形。
实验结果和分析：1. 集成运放的基本特性实验结果表明，输入偏置电压较小，输入偏置电流较小，共模抑制比较高，符合理论预期；2. 非反相放大电路实验结果表明，放大倍数与理论计算值基本吻合，频率响应符合预期；3. 低通滤波电路和高通滤波电路实验结果表明，频率响应和滤波特性符合预期；4. 积分电路和微分电路实验结果表明，输入输出波形符合积分和微分的特性。
结论：通过本次实验，我们深入了解了集成运放的基本特性和应用，掌握了集成运放在放大、滤波、积分、微分电路中的应用方法和技巧，为今后的电子电路设计和应用打下了坚实的基础。
同时也加深了对集成运放工作原理的理解，为进一步深入学习和研究提供了重要的实验基础。
集成运算放大器的应用实验报告
集成运算放大器的应用实验报告集成运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子器件，广泛应用于各个领域，包括电子通信、仪器仪表、控制系统等。
本文将介绍集成运算放大器的基本原理和应用实验报告。
一、集成运算放大器的基本原理集成运算放大器是一种高增益、差分输入、单端输出的电子放大器。
它由多个晶体管、电阻和电容器等器件组成，以实现放大、滤波、反相和非反相等功能。
集成运算放大器的输入阻抗高、输出阻抗低，具有较大的开环增益和较宽的频率响应范围。
集成运算放大器的基本原理是负反馈。
通过将输出信号与输入信号进行比较，并将差值放大反馈给输入端，从而实现对输入信号的放大和控制。
这种负反馈使得集成运算放大器具有稳定性、线性度高的特点。
二、集成运算放大器的应用实验报告为了深入了解集成运算放大器的应用，我们进行了一系列实验。
以下是其中几个实验的报告：实验一：非反相放大器我们首先搭建了一个非反相放大器电路。
该电路由一个集成运算放大器、两个电阻和一个输入信号源组成。
通过调节电阻的阻值，我们可以改变电路的放大倍数。
实验结果表明，当输入信号为正弦波时，输出信号也为正弦波，但幅值比输入信号大。
这验证了非反相放大器的放大功能。
实验二：反相放大器接下来，我们搭建了一个反相放大器电路。
该电路同样由一个集成运算放大器、两个电阻和一个输入信号源组成。
与非反相放大器不同的是，输入信号通过电阻接到集成运算放大器的反向输入端。
实验结果显示，输出信号与输入信号相比，幅值变大且相位相反。
这证明了反相放大器的放大和反相功能。
实验三：低通滤波器我们进一步设计了一个低通滤波器电路。
该电路由一个集成运算放大器、一个电容和一个电阻组成。
输入信号通过电容接到集成运算放大器的反向输入端，输出信号从集成运算放大器的输出端取出。
实验结果显示，该电路能够滤除高频信号，只保留低频信号。
这说明了低通滤波器的滤波功能。
实验四：积分器最后，我们设计了一个积分器电路。
集成运放电路的实训报告
一、实训目的本次实训的主要目的是通过实际操作，使学生深入了解集成运放电路的工作原理、性能特点及其应用，掌握集成运放电路的基本分析方法、设计方法和调试技能。
通过本次实训，使学生能够：1. 熟悉集成运放电路的结构、工作原理和主要性能指标；2. 掌握集成运放电路的基本分析方法，如虚短、虚断、负反馈等；3. 学会设计简单的集成运放电路，如放大器、滤波器、振荡器等；4. 提高动手实践能力，培养分析问题和解决问题的能力。
二、实训内容1. 集成运放电路基本知识（1）集成运放电路的结构和符号集成运放电路是一种高增益、高输入阻抗、低输出阻抗的多级直接耦合放大器，由输入级、中间级和输出级组成。
其符号如图1所示。
图1 集成运放电路符号（2）集成运放电路的主要性能指标集成运放电路的主要性能指标有：开环增益、带宽、输入阻抗、输出阻抗、共模抑制比、电源抑制比等。
2. 集成运放电路基本分析方法（1）虚短和虚断由于集成运放电路的开环增益非常高，所以在实际应用中，可以将运放的输入端视为虚短，即输入端之间的电压差为零；同时，由于运放的输入阻抗非常高，可以将输入端视为虚断，即输入端对电路的影响可以忽略不计。
（2）负反馈负反馈是指将输出信号的一部分反馈到输入端，以减小电路的增益。
在集成运放电路中，负反馈可以提高电路的稳定性、带宽和线性度。
3. 集成运放电路设计实例（1）放大器设计以反相放大器为例，其电路如图2所示。
图2 反相放大器电路其中，Rf为反馈电阻，R1为输入电阻。
放大倍数A由下式计算：A = -Rf/R1（2）滤波器设计以一阶低通滤波器为例，其电路如图3所示。
图3 一阶低通滤波器电路其中，R1为反馈电阻，C1为电容。
截止频率f0由下式计算：f0 = 1/(2πR1C1)4. 集成运放电路调试（1）调试方法在调试集成运放电路时，首先需要检查电路连接是否正确，然后进行静态测试和动态测试。
静态测试主要检查电路的偏置电流、偏置电压等参数；动态测试主要检查电路的幅频特性和相频特性。
集成运放的实验报告
集成运放的实验报告集成运放的实验报告引言集成运放（Operational Amplifier，简称Op-Amp）是一种重要的电子元件，广泛应用于模拟电路和信号处理领域。
本实验旨在通过实际操作和测量，深入了解集成运放的基本特性和应用。
实验一：集成运放的基本特性1.1 集成运放的引脚功能集成运放一般有8个引脚，分别是正输入端（+IN）、负输入端（-IN）、输出端（OUT）、正电源（VCC+）、负电源（VCC-）、偏置电压（VBIAS）、偏置电流（IBIAS）和电源地（GND）。
其中正输入端和负输入端是集成运放的主要输入端，输出端则是其主要输出端。
1.2 集成运放的放大倍数通过改变输入信号的幅度，可以观察到集成运放输出信号的变化。
在实验中，我们可以通过改变输入信号的幅度并测量输出信号的幅度，计算出集成运放的放大倍数。
实验中我们可以使用示波器和函数发生器进行测量和调节。
实验二：集成运放的基本应用2.1 非反相放大电路非反相放大电路是集成运放最基本的应用之一。
通过将输入信号与集成运放的正输入端相连接，将负输入端接地，输出信号与集成运放的输出端相连，可以实现输入信号的放大。
2.2 反相放大电路反相放大电路也是集成运放的常见应用之一。
通过将输入信号与集成运放的负输入端相连接，将正输入端接地，输出信号与集成运放的输出端相连，可以实现输入信号的反向放大。
2.3 比较器电路比较器电路是集成运放的另一种常见应用。
通过将输入信号与集成运放的正输入端或负输入端相连接，将另一输入端接地，输出信号与集成运放的输出端相连，可以实现输入信号与参考电压的比较。
实验三：集成运放的应用拓展3.1 滤波器电路滤波器电路是集成运放的重要应用之一。
通过将集成运放与电容和电感等元件相连接，可以实现对特定频率信号的滤波功能。
3.2 非线性电路非线性电路是集成运放的另一种应用拓展。
通过在集成运放的输入端或反馈回路中引入非线性元件，可以实现非线性信号的处理和调节。
集成运放的基本运算电路实验报告
集成运放的基本运算电路实验报告实验报告：集成运放的基本运算电路实验目的：1. 了解集成运放的基本原理和性质；2. 学习基本运算电路的设计和实现方法；3. 实验验证运算放大器的基本运算电路，包括反相放大器、非反相放大器、求和放大器和差分放大器。
实验器材：1. 集成运放（可以使用LM741等常见型号）；2. 电阻（包括不同阻值的固定电阻和可变电阻）；3. 电源（正负双电源，供应电压根据集成运放的需求确定）；4. 示波器；5. 信号源。
实验步骤：1. 反相放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口连接到信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。
2. 非反相放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口连接到信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。
3. 求和放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口连接到不同信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。
4. 差分放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口分别连接到两个信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。
实验结果：1. 反相放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。
2. 非反相放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。
3. 求和放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。
4. 差分放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。
实验分析：1. 通过对实验结果的观察和分析，可以验证集成运放的基本运算电路的原理和性质。
2. 在实验中可以调整电阻的数值来改变放大倍数或增益，验证运算放大器的增益特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告
姓名：学号：
日期：成绩：
一、实验目的
1、研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。
2、了解运算放大器在实际应用时应考虑的一些问题。
二、实验原理
集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。
当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。
在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。
理想运算放大器特性
在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放。
开环电压增益A
ud
=∞
输入阻抗r
i
=∞
输出阻抗r
o
=0
带宽 f
BW
=∞
失调与漂移均为零等。
理想运放在线性应用时的两个重要特性：
（1）输出电压U
O
与输入电压之间满足关系式
U O ＝A
ud
（U
+
－U
－
）
由于A
ud =∞，而U
O
为有限值，因此，U
+
－U
－
≈0。
即U
+
≈U
－
，称为“虚短”。
（2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。
这说明运放对其前级吸取电流极小。
上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。
基本运算电路 1) 反相比例运算电路
电路如图6－1所示。
对于理想运放， 该电路的输出电压与输入电压之间的关系为
为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。
图6－1 反相比例运算电路 图6－2 反相加法运算电路
2) 反相加法电路
电路如图6－2所示，输出电压与输入电压之间的关系为
)U R R
U R R (
U i22
F i11F O +-= R 3＝R 1 // R 2 // R F 3) 同相比例运算电路
图6－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为
i 1
F
O )U R R (1U +
= R 2＝R 1 // R F 当R 1→∞时，U O ＝U i ，即得到如图6－3(b)所示的电压跟随器。
图中R 2＝R F ，用以减小漂移和起保护作用。
一般R F 取10K Ω， R F 太小起不到保护作用，太大则影响跟随性。
i 1
F
O U R R U -
=
(a) 同相比例运算电路 (b) 电压跟随器
图6-3 同相比例运算电路
4) 差动放大电路（减法器）
对于图6-4所示的减法运算电路，当R 1＝R 2，R 3＝R F 时， 有如下关系式 )U (U R R U i1i21
F
O -=
图6－4 减法运算电路图 图 6-5 积分运算电路
三、实验设备与器件
1、±12V 直流电源
2、函数信号发生器
3、交流毫伏表
4、直流电压表
5、集成运算放大器μA741×1 电阻器、电容器若干。
四、实验内容
实验前要看清运放组件各管脚的位置；切忌正、负电源极性接反和输出端短路，否则将会损坏集成块。
1、反相比例运算电路
1) 按图6－1连接实验电路，接通±12V电源，输入端对地短路，进行调零和消振。
2) 输入f＝100Hz，U
i ＝0.5V的正弦交流信号，测量相应的U
O
，并用示波器
观察u
O 和u
i
的相位关系，记入表6-1。
表6-1 U
i
＝0.5V，f＝100Hz
U i （V ）U
（V）u
i
波形u
O
波形A
V
0.538 -5.303 实测值计算值-9.876 -10
2、同相比例运算电路
1) 按图6－3(a)连接实验电路。
实验步骤同内容1，将结果记入表6－2。
2) 将图6－3(a)中的R
1
断开，得图6－3(b)电路重复内容1)。
表6－2[6-3（a）] U
i
＝0.5V f＝100Hz
U i （V）U
O
(V) u
i
波形u
O
波形A
V
0.537 5.94 实测值计算值11.06 11
表6－2[6-3（b）]
U i （V）U
O
(V) u
i
波形u
O
波形A
V
0.54 0.56
实测值计算值
1.04 1
表6-2[6-3（b）]
3、反相加法运算电路
1)按图6－2连接实验电路。
调零和消振。
2) 输入信号采用直流信号，图6－6所示电路为简易直流信号源，由实验者自行完成。
实验时要注意选择合适的直流信号幅度以确保集成运放工作在线性
区。
用直流电压表测量输入电压U
i1、U
i2
及输出电压U
O
，记入表6－3。
图6－6 简易可调直流信号源
表6-3
(V) -1 -1 -1 -1 -1
U
i1
(V) 1.8 1.7 1.6 1.5 1.4
U
i2
(V) -8.26 -7.15 -6.32 -5.12 -4.43
U
O
4、减法运算电路
1) 按图6－4连接实验电路。
调零和消振。
2) 采用直流输入信号，实验步骤同内容3，记入表6－4。
表6－4
(V) 0.30 0.40 0.15 0.10 -0.05 U
i1
(V) 0.65 0.65 0.65 0.65 0.65 U
i2
(V) -5.45 -5.94 6.33 -6.72 -7.27
U
O
五、实验总结
1、将理论计算结果和实测数据相比较，分析产生误差的原因。
从计算结果可知,实验测得结果与理论值相比都偏大一点,原因是在分析模拟运算电路的输出与输入之间的关系时,为简单计算,一般都将运放视为理想运放,但是,实际运放与理想运放的性能参数是有差异的,实际运放并不是理想的,存在是调温度飘移误差,以及闭环增益误差在分析因此产生的运算误差时,一般只考虑主要影响因素,则运算参数的非理想性引起运算误差.再者就是测量时在操作过程中也会出现人为的测量不精确以及系统误差,这些都会造成是测量值与理论之间的误差的结果.
2、分析讨论实验中出现的现象和问题。
在实验中进行调零时电压太大很难调,操作过程中会出现失调的现象.
实际运放并不是理想的, 存在失调、温度漂移误差, 以及闭环增益误差。
也即在输入端无信号输入时, 输出端仍输出不为零的电压。
虽然可以试尝通过运放的调零电路进行调节使输出端电压趋于零。
但集成运放调零电路是以改变差动输入级的对称性来实现调零的, 调零作用过大时, 差动输入级的对称性就会严重失配, 从而使集成运放的共模抑制性能变坏。
而且在集成运放外接电路电阻阻值过大时, 失调电流的影响较严重, 用调零的方法来补偿失调输出, 势必造成差动输入级的严重失衡, 以至会大大降低集成运放抑制漂移的性能。
另外, 集成运放的温度漂移是无法通过调零电路来消除的。
因此在作运放应用电路设计时, 为提高运放的精度和工作稳定性, 应该在不考虑调零电路作用时, 要求输出失调电压尽可能的小, 或等价地要求输入失调电压尽可能小。
