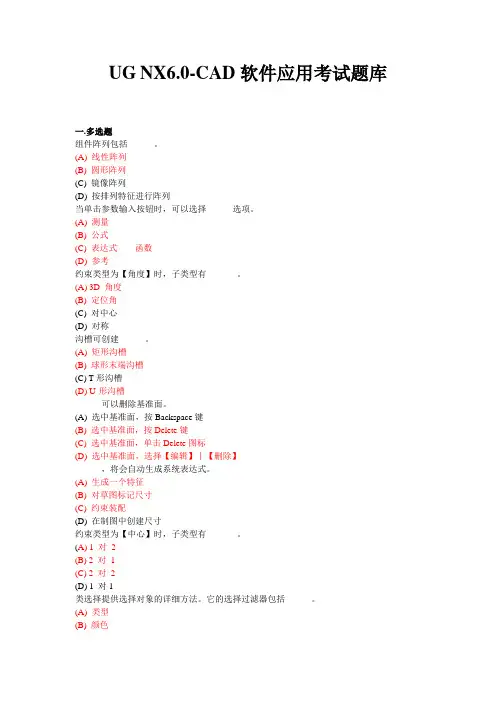

2016年UG NX6.0-CAD软件应用考试(常州继续教育)最新常州职称继续教育,UGNX 模具全

1、UG NX6.0是（ SIEMENS ）公司开发的三维设计软件。

2、在NX的用户界面里，哪个区域提示你下一步该做什么？（提示栏（Cue Line））

3、如何用鼠标实现模型的平移（右键+中键）

4、UG软件提供了（ 256 ）个图层供用户使用，用户可以设置图层的名称、分类、属性和状态等，还可以进行有关图层的一些编辑操作有需要的同学可以加此QQ群：6，里面群主很历害，全部24门公共专业课程都高分通过。而且包学包考，经济实惠。或直接加QQ:3咨询。

5、创建草图时，草图所在的层由下列哪一项决定？（建立草图时定义的工作层）

6、下列哪个不是基本体素类型？（凸台）

A、长方体

B、圆锥体

C、凸台

D、圆柱体

7、下列哪个命令不属于“实例特征”操作（ D ）

A、矩形阵列

B、环形阵列

C、镜像体

D、绕直线旋转

8、通过绕一给定轴以非零角度旋转截面曲线建立一旋转体特征，生成全圆形或部分圆形体的是（ C ）

A、扫掠

B、拔模

C、回转

D、拉伸

9、以下哪个选项不是创建“孔”特征的方法（ B ）

A、简单孔

B、螺纹孔

C、沉头孔

D、埋头孔

11、UG NX6.0包含几十个功能模块，按照他们的应用类型分为几种：CAD模块、

CAE模块、CAM模块和其他专用模块。

12、UG为用户提供了9种定位方式，分别是水平、竖直、平行、垂直、远距平行、角度、点到点、点到线上以及直线到直线。

13、边倒圆设计的类型有恒定半径倒圆、变半径倒圆、拐角回切、拐角突然停止四种类型。

14、面倒圆的类型有两种：滚动球倒圆、扫略截面倒圆。

15、简述草图的作用?

①利用草图，用户可以快速勾画出零件的二维轮廓曲线，再通过施加尺寸约束和几何约束，就可以精

确确定轮廓曲线的尺寸、形状和位置。

②草图绘制完成后，可以用来拉伸、旋转或扫略生成实体造型。

③草图绘制具有参数化的设计特点，这对于在设计某一需要进行反复修改的零件时非常有用。可以节

省修改时间，提高工作效率。

④草图可以最大限度地满足用户的设计要求，这是应为所有的草图对象都必须在某一指定的平面上进

行绘制，而该指定的平面可以使任一平面，既可以是坐标平面和基准平面，也可以是某一实体的表面，还可以是某一片体或碎片。

16、草图绘制功能提供了哪两种约束？简要说明它们的作用。

草图绘制功能有尺寸约束和几何约束两种约束。

尺寸约束用来确定曲线的尺寸大小，包括水平长度、竖直长度、平行长度、两直线之间的角度、圆的直径以及圆弧的半径等。

几何约束用来确定草图对象之间的相互关系，如平行、垂直、同心、固定、重合、共线、中心、水平、相切、等长度、等半径、固定长度、固定角度、曲线斜率以及均匀比例等。

17、简述UG实体建模的特点。

①UG可以利用彩图工具建立二维截面轮廓曲线，然后通过拉伸、旋转或者扫略等得到实体。这样得

到的实体具有参数化的特点，当草图中二维轮廓曲线改变后，实体特征自动进行相应的更新。

②特征建模提供了各种标准设计特征的数据库，用户在创建时只需要输入特征的参数即可得到模型，

提高建模速度。

③在UG建立的模型可以直接被引用到UG的二维工程图、装配、加工、机构分析和有限元分析中，

并保持关联性。

④UG提供特征操作和特征修改功能，可以对实体模型进行各种操作和编辑，简化了复杂实体特征的

建模过程。

⑤UG可以对创建的实体模型进行渲染和修饰，方便用户观察模型，此外，还可以从实体特征中提取

几何特征和物理特征，进行几何计算和物理特性分析。

18、UG实体建模中，简单概述建立特征的步骤。

①选择特征的安装平面。所有的特征都需要一个安放平面，对沟键槽来说，其安放平面必须为圆柱或

圆锥面，对于其他形式的大多数特征（处垫块和通用腔体），其安放平面必须是平面。

②选择水平参考。UG规定特征坐标系的XC轴为水平参考，可以选择可投影到安放表面的线性变、平

表面、基准轴和基准平面定义为水平参考。

③对特征定位。定位是指相对于安放平面的位置，用尺寸来控制。定位尺寸是沿着安放表面测量的距

离尺寸。

19、特征操作一般包括哪几类操作？并简要说明。

特征操作包括以下几类操作：

边特征操作：包括倒斜角和边倒圆等。

面特征操作：包括面倒圆、软倒圆和抽壳等。

复制和修改特征操作：包括实例特征和修剪体等。

其他特征操作：包括拔模、缝合、缩放体和螺纹等。

16、草图绘制功能提供了哪两种约束？简要说明它们的作用。

草图绘制功能有尺寸约束和几何约束两种约束。

尺寸约束用来确定曲线的尺寸大小，包括水平长度、竖直长度、平行长度、两直线之间的角度、圆的直径以及圆弧的半径等。

几何约束用来确定草图对象之间的相互关系，如平行、垂直、同心、固定、重合、共线、中心、水平、相切、等长度、等半径、固定长度、固定角度、曲线斜率以及均匀比例等。

17、简述UG实体建模的特点。

①UG可以利用彩图工具建立二维截面轮廓曲线，然后通过拉伸、旋转或者扫略等得到实体。这样得

到的实体具有参数化的特点，当草图中二维轮廓曲线改变后，实体特征自动进行相应的更新。

②特征建模提供了各种标准设计特征的数据库，用户在创建时只需要输入特征的参数即可得到模型，

提高建模速度。

③在UG建立的模型可以直接被引用到UG的二维工程图、装配、加工、机构分析和有限元分析中，

并保持关联性。

④UG提供特征操作和特征修改功能，可以对实体模型进行各种操作和编辑，简化了复杂实体特征的16、草图绘制功能提供了哪两种约束？简要说明它们的作用。

草图绘制功能有尺寸约束和几何约束两种约束。

尺寸约束用来确定曲线的尺寸大小，包括水平长度、竖直长度、平行长度、两直线之间的角度、圆的直径以及圆弧的半径等。

几何约束用来确定草图对象之间的相互关系，如平行、垂直、同心、固定、重合、共线、中心、水平、相切、等长度、等半径、固定长度、固定角度、曲线斜率以及均匀比例等。

17、简述UG实体建模的特点。

①UG可以利用彩图工具建立二维截面轮廓曲线，然后通过拉伸、旋转或者扫略等得到实体。这样得

到的实体具有参数化的特点，当草图中二维轮廓曲线改变后，实体特征自动进行相应的更新。

②特征建模提供了各种标准设计特征的数据库，用户在创建时只需要输入特征的参数即可得到模型，

提高建模速度。

③在UG建立的模型可以直接被引用到UG的二维工程图、装配、加工、机构分析和有限元分析中，

并保持关联性。

④UG提供特征操作和特征修改功能，可以对实体模型进行各种操作和编辑，简化了复杂实体特征的16、
