图层管理工具栏
AutoCAD 2008-图层设置
第五章图层设置知识重点⏹设置图层⏹设置颜色⏹图层的线型设置图层⏹ 1.利用对话框设置图层⏹(1)执行方式⏹命令行：LAYER⏹菜单：格式→图层⏹工具栏：图层→图层特性管理器⏹(2)操作步骤⏹命令：LAYER↙⏹系统打开“图层特性管理器”⏹对话框，如图所示。
⏹可以按照需要设置。
“图层特性管理器”对话框⏹２.利用工具栏设置图层⏹AutoCAD 提供了一个“特性”工具栏，如图所示。
用户能够控制和使用工具栏上的工具图标快速地察看和改变所选对象的图层、颜色、线型和线宽等特性。
在绘图屏幕上选择任何对象都将在工具栏上自动显示它所在图层、颜色、线型等属性。
⏹“颜色控制”下拉列表框：单击右侧的向下箭头，弹出一下拉列表，用户可从中选择使之成为当前颜色，如果选择“选择颜色”选项，AutoCAD 打开“选择颜色”对话框以选择其他颜色。
“特性”工具栏⏹“线型控制”下拉列表框：单击右侧的向下箭头，弹出一下拉列表，用户可从中选择某一线型使之成为当前线型。
⏹“线宽”下拉列表框：单击右侧的向下箭头，弹出一下拉列表，用户可从中选择一个线宽使之成为当前线宽。
⏹“打印类型控制”下拉列表框：单击右侧的向下箭头，弹出一下拉列表，用户可从中选择一种打印样式使之成为当前打印样式。
颜色的设置⏹AutoCAD允许用户为图层设置颜色，为新建的图形对象设置当前颜色，还可以改变已有图形对象的颜色。
⏹ 1.执行方式⏹命令行：COLOR⏹菜单：格式→颜色⏹ 2.操作步骤⏹命令：COLOR↙⏹单击相应的菜单项或在命令行输入⏹COLOR命令后回车，AutoCAD打开⏹“选择颜色”对话框。
⏹其中：“选择颜色”对话框⏹“索引颜色”标签：打开此标签，可以在系统所提供的255色索引表中选择所需要的颜色，如“选择颜色”对话框所示。
⏹“真彩色”标签：打开此标签，可以选择需要的任意颜色，可以拖动调色板中的颜色指示光标和“亮度”滑块选择颜色及其亮度。
也可以通过“色调”、“饱和度”和“亮度”调节钮来选择需要的颜色。
AutoCAD_2004基本使用方法
第1章 AutoCAD 2004基本使用方法
1.1.2菜单栏
和其他应用程序一样，菜单栏是 重要的组件之一，其中包括 11 个 主菜单，在每个主菜单中又包含 了多个子命令，执行其中的命令 可实现相应的操作。由于菜单是 由菜单文件定义的，用户除了使 用默认的菜单外，还可以自行修 改或设计适合于自己的菜单文件。
标准线型库中对于虚线的短划和间隙、中心线的长划和短 划、间隔等线型规格是按照绘图单位决定的。当画一幅大 图时，上述线型的短划、长划和间隔会太小，此时需改变 线型比例来达到满意的结果。使用 Ltscale 命令可以改变 当前线型比例。 AutoCAD 还允许用户根据需要定义新的线 型。
第1章 AutoCAD 2004基本使用方法
1.1.7快捷菜单
AutoCAD提供有捕捉对象、与当前 操作对应的快捷菜单，通过执行这 些菜单，可快速完成相应的操作任 务。 如果需要使用快捷菜单时，可在绘 图区域的空白区域右击或者按住 Shift 键、 Ctrl 键右击鼠标，都将会 弹出相应的快捷菜单。
图1－12快捷菜单
第1章 AutoCAD 2004基本使用方法
1.4.1.2 用户坐标系
为了更好地辅助绘图，用户经常需要修改坐标系的原点 和方向，AutoCAD提供了可变的用户坐标系以方便用户 绘图。为了帮助用户直观地看到用户坐标系，AutoCAD 默认地在图形窗口左下角处显示坐标系图标，此时用户 坐标系和世界坐标系重合。
第1章 AutoCAD 2004基本使用方法
7．“草图”选 项卡
第1章 AutoCAD 2004基本使用方法
8．“选择”选项 卡
第1章 AutoCAD 2004基本使用方法
9．“配置”选项 卡
第1章 AutoCAD 2004基本使用方法
CAD图层的相关知识 ppt课件
ppt课件
2
图层管理器工具 图层特性管理器LAYER（透明命令）
ppt课件
3
图层管理器工具 图层特性管理器LAYER（透明命令）
操作练习：新建/删除图层，其效果如下图所示。
ppt课件
4
图层管理器工具 图层状态管理器LAYERSTATE
图层状态管理器用于保持、恢复和管理图层的状态和特性。 图层状态管理器启动方法如下。 ➢下拉菜单：选择“格式>图层状态管理器”命令； ➢“图层”工具栏：“图层状态管理器”按钮 ； ➢命令名：LAYERSTATE↙。 启动命令之后，弹出“图层状态管理器”对话框，如下图所示。
ppt课件
12
图层操作工具 图层打开LAYON
打开图层与关闭图层的设置过程正好相反。 图层打开启动方法如下。 ➢下拉菜单：“格式>图层工具>打开所有图层”命 令； ➢命令名：LAYON↙。
ppt课件
13
其他图层工具 上一个图层LAYERP
使用上一个图层命令可以返回上一个图层进行修改，该功能和 “撤销上一步”以及“缩放上一个”按钮的功能相似。 上一个图层的启动方法如下。 ➢下拉菜单：“格式>图层工具>上一个图层”命令； ➢“图层”工具栏：“上一个图层”按钮 ； ➢命令名：LAYERP↙。
ppt课件
11
图层操作工具 图层关闭LAYOFF
设置关闭图层是暂时隐藏某个或多个图层 图层关闭启动方法如下。 ➢下拉菜单：“格式>图层工具>图层关闭”命令； ➢“图层Ⅱ”工具栏：“图层关闭”按钮 ； ➢命令名：LAYOFF↙。 在图层列表中选择一个图层，然后单击“开”列对应的小灯泡图标，该灯泡 的颜色由黄色变成灰色，这时该图层对应的图形对象将不能显示，也不 能打印输出。在关闭当前图层中，系统将显示一个消息对话框，警告正 在关闭当前图层。

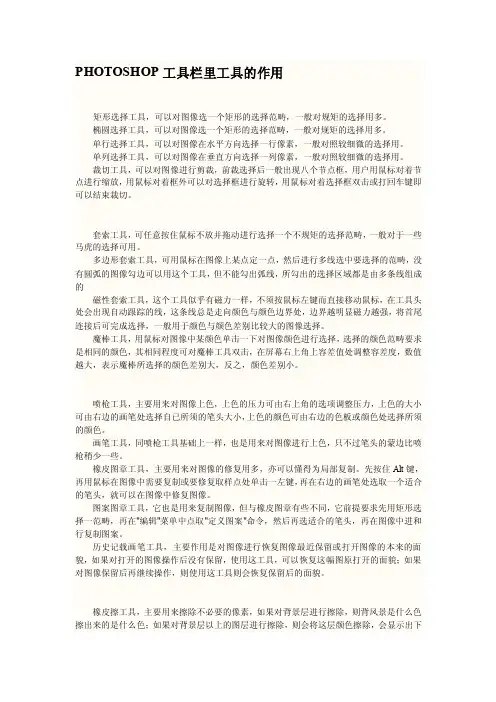

photoshop各个工具栏的作用详细
PHOTOSHOP工具栏里工具的作用矩形选择工具，可以对图像选一个矩形的选择范畴，一般对规矩的选择用多。
椭圆选择工具，可以对图像选一个矩形的选择范畴，一般对规矩的选择用多。
单行选择工具，可以对图像在水平方向选择一行像素，一般对照较细微的选择用。
单列选择工具，可以对图像在垂直方向选择一列像素，一般对照较细微的选择用。
裁切工具，可以对图像进行剪裁，前裁选择后一般出现八个节点框，用户用鼠标对着节点进行缩放，用鼠标对着框外可以对选择框进行旋转，用鼠标对着选择框双击或打回车键即可以结束裁切。
套索工具，可任意按住鼠标不放并拖动进行选择一个不规矩的选择范畴，一般对于一些马虎的选择可用。
多边形套索工具，可用鼠标在图像上某点定一点，然后进行多线选中要选择的范畴，没有圆弧的图像勾边可以用这个工具，但不能勾出弧线，所勾出的选择区域都是由多条线组成的磁性套索工具，这个工具似乎有磁力一样，不须按鼠标左键而直接移动鼠标，在工具头处会出现自动跟踪的线，这条线总是走向颜色与颜色边界处，边界越明显磁力越强，将首尾连接后可完成选择，一般用于颜色与颜色差别比较大的图像选择。
魔棒工具，用鼠标对图像中某颜色单击一下对图像颜色进行选择，选择的颜色范畴要求是相同的颜色，其相同程度可对魔棒工具双击，在屏幕右上角上容差值处调整容差度，数值越大，表示魔棒所选择的颜色差别大，反之，颜色差别小。
喷枪工具，主要用来对图像上色，上色的压力可由右上角的选项调整压力，上色的大小可由右边的画笔处选择自已所须的笔头大小，上色的颜色可由右边的色板或颜色处选择所须的颜色。
画笔工具，同喷枪工具基础上一样，也是用来对图像进行上色，只不过笔头的蒙边比喷枪稍少一些。
橡皮图章工具，主要用来对图像的修复用多，亦可以懂得为局部复制。
先按住Alt键，再用鼠标在图像中需要复制或要修复取样点处单击一左键，再在右边的画笔处选取一个适合的笔头，就可以在图像中修复图像。
图案图章工具，它也是用来复制图像，但与橡皮图章有些不同，它前提要求先用矩形选择一范畴，再在"编辑"菜单中点取"定义图案"命令，然后再选适合的笔头，再在图像中进和行复制图案。
中望3D实例教程-图层管理
目录1任务 (1)2缺省图层 (1)3图层操作 (2)4图层在建模中的应用 (7)5图层在装配中的应用 (16)6图层在工程图中的应用 (18)1任务图层被广泛应用于，三维建模、零件装配和出二维工程图应用中。
图层的主要作用是，在设计中对设计对象的分类。
我们可以对各种设计对象、零件、装配等，进行规范性的图层分类，方便用户使用，和管理设计对象，以提高软件使用中的效率，让用户有更友好的使用体验。
本课程的任务是，学习中望3D图层的各项使用。
插图1-12缺省图层第1步：新建零件中，只有一个名称为Layer0000的缺省图层，在数量里可以看到，缺省图层包含了3个对象，它们分别是XY、XZ和YZ基准面。
插图2-1第2步：在类别里，有Solids、草图、工程图、基准面、曲线等5个缺省类别，没有被指定类别的图层，一致被视为无类别，如下图，去选无类别，Layer0000图层将即被过滤掉，不显示在图层管理器中。
029-重新显示无类别.wav插图2-23图层操作第3步：使用新建，可用来创建一个新的图层，可以根据需要对图层进行重新命名。
插图3-1第4步：再创建一个图层插图3-2第5步：使用输出插图3-3第6步：弹出保存图层信息的对话框，输入文件名，然后保存。
插图3-4第7步：在过滤器里输入过滤关键字——图层，我们看到，视窗里只会显示包含关键字的图层。
插图3-5第8步：拾取图层0001和图层0002，使用删除，用来删除选中的图层。
插图3-6第9步：图层0001和图层0002被删除。
插图3-7第10步：删除过滤器关键字图层，使用输入。
插图3-8第11步：在弹出的打开对话框中，拾取图层信息文件，双击或使用打开命令，对图层信息文件进行输入。
插图3-9第12步：由于图层Layer0000已经存在，输入的图层信息里也包含了该图层，所以会有报警信息，提示图层Layer0000正在使用，询问是否确定覆盖图层，我们选择是，接受图层覆盖。
插图3-10第13步：输入图层后，我们还原了输出时候的图层信息。
图层管理工具栏
4.1图层管理工具栏
（3）将对象的图层置为当前。单击此按钮，系统将提 示：
选取对象后，系统将该对象所在的层设置为当前层。 （4）上一个图层。单击此按钮（或在命令行中输入
LAYERP命令）可以恢复上一个图层为当前层。但不 能恢复对图层进行的这些设置：图层的重命名、已经 删除的图层和新增加的图层。
在绘图设计中，可以为设计概念相关的一组对象创建和命名 图层，并为这些图层指定通用特性。对于一个图形，可创建 的图层数和在每个图层中创建的对象数都是没有限制的，只 要将对象分类并置于各自的图层中，即可方便、有效地对图 形进行编辑和管理。
上一页 下一页 返回
4.2设置图层
2.删除图层 选定要删除的某一图层，使其亮显，单击“删除图层”按钮，
每个图层都包含有开/关、冻结/解冻、锁定/解锁等状态特 性，其状态可在“图层特性管理器”对话框中和在“图层” 工具栏的图层状态控制下拉列表框中设置，如图4-14所示。
（1）开/关。“开”列表中的灯泡图标显示图层的开/关状 态。黄灯泡表示开，蓝灯泡表示关。单击某一图层的灯泡图 标，可以打开或关闭该图层。如果图层被打开，则该图层上 的图形显示在屏幕上，并可以打印输出。反之，则不显示， 也不能打印输出，但是被关闭的图层上的图形仍然是图形的 一部分。
上一页 下一页 返回
4.2设置图层
每新建一个工作文档，AutoCAD就会自动创建一个名称为 0的特定图层，该图层不能删除或重命名。新建图层的特性 将继承0层或列表中已被选定的某一图层的特性。默认情况 下，
0层被指定编号为7的颜色（白色或黑色，由背景色决定）、 Continuous线型、“默认”线宽（0.01英寸或0.25毫米） 以及“普通”打印样式。
CAD标注设置方法
CAD标注设置方法一、标注文字样式设置在CAD软件中，可以通过设置文字样式来调整标注文字的字体、大小、颜色等属性。
具体步骤如下：1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的上方工具栏中找到“样式”图标，并点击打开“样式管理器”对话框。
3.在“样式管理器”对话框中选择“标注”选项卡，并点击“新建...”按钮创建一个新的文字样式，然后设置字体、大小、颜色等属性。
4.点击“确定”按钮保存设置，并将该文字样式应用到需要标注的文字上。
二、标注尺寸样式设置在CAD软件中，可以通过设置尺寸样式来调整标注尺寸的外观、单位、精度等属性。
具体步骤如下：1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的上方工具栏中找到“样式”图标，并点击打开“样式管理器”对话框。
3.在“样式管理器”对话框中选择“尺寸”选项卡，并点击“新建...”按钮创建一个新的尺寸样式，然后设置标注线类型、箭头样式、单位、精度等属性。
4.点击“确定”按钮保存设置，并将该尺寸样式应用到需要标注的尺寸上。
三、标注尺寸设置在CAD软件中，可以通过直接标注和自动标注两种方法来设置标注尺寸。
具体步骤如下：1.直接标注：选择“标注”工具栏中的“尺寸”或“注释”命令，然后选择需要标注的两个点，CAD软件会自动计算并在图纸上显示尺寸标注。
2.自动标注：选择“标注”工具栏中的“自动标注”命令，然后在图纸上选择需要标注的对象，CAD软件会根据对象的属性和设置的尺寸样式自动添加标注。
四、标注层设置在CAD软件中，可以通过设置标注对象的图层来控制标注的显示和隐藏。
具体步骤如下：1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的右下角找到“图层”工具栏，并点击打开“图层管理器”对话框。
3.在“图层管理器”对话框中创建一个新的标注图层，并设置其颜色、线型等属性。
4.选择需要标注的对象，然后将其移动到标注图层上。
5.根据需要调整图层的显示和隐藏状态，以控制标注的显示效果。
第十一章 AutoCAD计算机绘图基础
一、AutoCAD的启动与退出
启动：
方法1：双击Windows操作系统桌面上的软件AutoCAD 2009 快捷图标 ；
方法2：选择操作系统【开始】 【所有程序】 【Autodesk】 【AutoCAD2009】； 即可以启动AutoCAD 2009，进入绘图界面。 退出： 方法1：选择菜单【文件】 【退出】； 方法2：在命令行中输入：quit（或exit）； 方法3：直接单击AutoCAD主窗口右上角的按钮
⑴图层的打开或关闭（图 层上的图形不显示、打 印,但参与整幅图形的计 算）。 ⑵图层的解冻或冻结（图层 上的图形不显示、打印， 也不参与图形的计算）。 ⑶图层的开或锁定（图层上 的图形可显示、输出，但 不能编辑修改）或直接点 击“对象特性”工具栏 “下拉式图层状态列表框” 中的对应图标设定。 图层的打 开/关闭 图层的解 冻/冻结 图层的 开/锁定
（ a） 图11–12 设置点的样式
命令窗口 命令窗口
坐标提示区
状态栏 状态栏 图11–2
AutoCAD 2009中文版的用户界面
三、作图准备
1.命令的输入
命令的输入有四种方式： (1)菜单输入。即可以用菜单栏的下拉菜单、屏幕菜单和快捷菜单输入 命令。 (2)工具栏输入。即单击工具栏上的图标输入命令。 (3)命令行输入。即用键盘在命令行上“命令：”提示符后输入命令。 (4)加速键输入。即用热键或快捷键输入命令。
2. AutoCAD 2009常用的绘图命令
绘图工具栏与命令
命令名
直 线 构造线 多段线 正多边形 矩 形 圆 弧 圆 修订云线 样条曲线 椭 圆 命令 命令别名 L XL PL POL REC A 功 能 绘制直线段 绘制无穷长直线 绘制二维复合线 绘制 3~1024 边的正多边形 绘制一个矩形 绘制一段圆弧 绘制一个圆 绘制云彩曲线或烟雾曲线 SPL EL EL I B PO H REG MT 绘制二次或三次样条曲线 绘制一个椭圆
如何利用CAD进行平面布局设计和图层管理
如何利用CAD进行平面布局设计和图层管理在现代建筑和工程设计领域，计算机辅助设计软件（CAD）已经成为不可或缺的工具。
利用CAD软件可以更高效地进行平面布局设计和图层管理，提高工作效率和设计质量。
本文将介绍如何使用CAD软件进行平面布局设计和图层管理，以帮助读者更好地掌握相关技巧。
首先，让我们来了解一下CAD软件的基本界面和常用工具。
CAD软件通常包括绘图区、命令行、工具栏和图层管理器等界面元素。
绘图区是我们主要进行设计和绘制的区域，命令行用于输入命令和参数，工具栏提供了常用的设计工具和命令快捷方式，图层管理器用于管理设计中的各个图层。
在进行平面布局设计时，首先需要创建一个基础图层。
在图层管理器中，可以添加、删除、重命名和调整图层的顺序，以便更好地组织和管理设计中的各个元素。
比如，可以创建一个“墙体”图层、一个“门窗”图层和一个“家具”图层等。
通过设置图层的颜色和线型，可以将不同元素的图层进行区分，便于后续的绘制和编辑。
接下来是进行平面布局绘制的具体步骤。
在CAD软件中，可以通过选择合适的绘图工具来绘制线段、多边形、圆、弧线等几何图形，以及实体（如墙体、家具等）。
在绘制过程中，可以利用CAD软件提供的辅助功能，如吸附、捕捉、参考线等，来保证设计的精准度和一致性。
在平面布局设计中，常用到的一种技术是创建块。
块是一组相关的图形对象，可以通过定义一个基点和尺寸参数来实现快速的复制和编辑。
比如，可以将一个家具元素定义为一个块，然后通过复制和旋转等操作进行布局。
利用块的特性，可以在设计中实现模块化和批量处理，提高工作效率和一致性。
此外，CAD软件还提供了一些高级的绘图和编辑工具，如偏移、修剪、延伸、阵列等。
这些工具可以快速地生成和修改设计中的元素，减少了手工绘图和编辑的工作量。
同时，CAD软件还支持图形和文本的注释，可以添加文字说明、尺寸标注和图例等，使设计更加清晰和易于理解。
最后，需要注意的是，在进行平面布局设计和图层管理时，需要充分利用CAD软件的撤销和保存功能，以防止误操作导致的损失。
CAD-04-图层、线型及颜色
三、设置图层颜色
单击“图层特性管理器“对话框图层
列表的颜色一列，打开“选择颜色” 对话框 可选择的颜色： 标准色（1~9号颜色） 灰度（250~255号颜色） 全色调色板
四、设置线型
单击“图层特性管理器“对话框图
层列表的线型一列，打开“选择线 型”对话框 在列表中选择线形
五、设置图层状态
第二节 图层的建立与使用
一、图层命令 二、建立新层 三、设置图层的颜色 四、设置线型 五、设置图层状态 六、图层工具栏 七、对象特性工具栏
一、图层命令
图层命令：LAYER 下拉菜单：格式>>图层…... 图层工具栏：
二、建立新层
AutoCAD 启动时，自动建立一个“0”层，
颜色为白色，线型为实线（s) “0”层不可以改名，也不可以删除 在“图层特性管理器”对话框中单击 “新建”按钮 新建图层将继承所选图层的特性
线型文件又称线型库，用来
存放AutoCAD系统或用户定义 的线型。 文件后缀为“lin”，AutoCAD 提供了acad.lin和acadiso.lin两 个线型文件。
线型文件（样本）
文件名：ZT.lin 内容： *DHX20,DHX20______ _ ______ _ ______20,-1,1,-1 A,20,-1,1,-1 *DHX15,DHX15______ _ ______ _ ______15,-1,1,-1 A,15,-1,1,-1 *SDHX20,SDHX20______ _ _ _____ _ _ _____20,-1,1,-1,1,-1 A,20,-1,1,-1,1,-1 *XX5,XX5___ ___ ___ ___ ___5,-1 A,5,-1
CAD中的尺寸标注和图层切换
CAD中的尺寸标注和图层切换尺寸标注和图层切换是在CAD设计过程中非常重要的两个功能。
尺寸标注可以帮助我们更好地理解和测量设计图纸中的尺寸，而图层切换可以帮助我们更好地管理和编辑设计图纸中的各个图层。
本文将介绍CAD中尺寸标注和图层切换的使用技巧以及一些实用的快捷键操作。
首先，我们先来讲解尺寸标注的使用技巧。
在CAD软件中，我们可以通过使用尺寸标注命令来给设计图纸中的线段、多边形、圆弧等添加尺寸标注。
首先，我们需要选择尺寸标注工具，一般位于工具栏的标注或者注释工具下面。
然后，在绘制图形的过程中，我们可以通过点击图形的起点、终点或者中点等来绘制标注线。
当绘制完标注线后，我们可以选择标注线的样式、文字的大小、字体等参数进行自定义。
最后，我们可以将标注线拖动到合适的位置，以便更好地展示尺寸信息。
在使用尺寸标注的过程中，我们还可以运用一些实用的快捷键操作来提高工作效率。
例如，我们可以使用“F8”键来开关捕捉功能，以便更准确地绘制标注线。
我们还可以使用“Ctrl + Z”组合键来撤销上一步操作，以便纠正错误的标注线。
另外，在标注线的编辑过程中，我们可以使用“Shift”键来约束标注线的方向，以便更好地对齐设计图纸中的元素。
接下来，我们来介绍图层切换的使用技巧。
在CAD软件中，我们可以通过使用图层管理工具来管理和编辑设计图纸中的各个图层。
首先，我们需要选择图层管理工具，一般位于工具栏的图层或者层管理工具下面。
然后，我们可以在图层管理对话框中添加、删除、重命名、隐藏或者显示设计图纸中的各个图层。
我们还可以通过设置每个图层的颜色、线型、线宽等属性来进行自定义。
最后，我们可以通过点击图层的眼睛图标来开关图层的显示，以便更好地编辑设计图纸。
在使用图层切换的过程中，我们同样可以利用一些实用的快捷键操作来提高工作效率。
例如，我们可以使用“Ctrl + L”组合键快速打开图层管理对话框。
我们还可以使用“Ctrl + I”组合键来快速选择图层，以便对选中的图层进行编辑操作。
CAD中的层管理快捷键命令
CAD中的层管理快捷键命令在CAD（计算机辅助设计）软件中，层管理是一个非常重要的功能，它可以帮助我们有效地控制和组织图层，提高绘图效率。
为了进一步提高操作效率，了解一些层管理的快捷键命令是非常有用的。
本文将介绍CAD中常用的层管理快捷键命令，帮助读者更好地利用这些命令进行图层控制。
1. 快速打开层管理器：Ctrl + L快捷键Ctrl + L可以直接打开层管理器对话框，省去了在菜单或工具栏中查找的时间，方便快捷。
2. 新建图层：Ctrl + N通过快捷键Ctrl + N，可以快速创建新的图层。
在层管理器中，选择所需的图层，按下Ctrl + N，即可添加一个新的图层。
3. 删除图层：Ctrl + D使用快捷键Ctrl + D可以快速删除图层。
选中要删除的图层，按下Ctrl + D，该图层将被删除。
需要注意的是，在删除图层之前，必须先将该图层上的所有对象移动到其他图层上，否则无法删除。
4. 图层开关：Ctrl + 右键单击使用Ctrl + 右键单击可以快速开关图层的可见性。
在绘图区域中，选择需要开关可见性的图层，按住Ctrl键，同时右键单击，该图层的可见性将在开启和关闭之间切换。
5. 图层定位：Ctrl + 右键双击通过Ctrl + 右键双击可以快速定位到指定图层。
在绘图区域中，选择需要定位的图层，按住Ctrl键，同时右键双击，画面将自动缩放和平移至该图层的可见区域。
6. 图层冻结和解冻：Ctrl + 0使用快捷键Ctrl + 0可以快速冻结或解冻当前选择的图层。
选中需要冻结或解冻的图层后，按下Ctrl + 0即可将该图层的可见性切换为冻结或解冻状态。
7. 图层锁定和解锁：Ctrl + L通过Ctrl + L可以快速锁定或解锁当前选择的图层。
选中需要锁定或解锁的图层后，按下Ctrl + L即可将该图层的编辑状态切换为锁定或解锁状态。
8. 图层颜色修改：Ctrl + 右键单击图层使用Ctrl + 右键单击图层可以快速修改图层的颜色。
第四讲 图层管理
第四讲 图层管理
一、图层概念
图层是用户组织和管理图形的强有力工具。在中文版 图层是用户组织和管理图形的强有力工具。在中文版 AutoCAD 2008中，所有图形对象都具有图层、颜色、线 2008中，所有图形对象都具有图层、颜色、线 型和线宽这4 型和线宽这4个基本属性。用户可以使用不同的图层、不同 的颜色、不同的线型和线宽绘制不同的对象和元素，这样， 可以方便地控制对象的显示和编辑，从而提高绘制复杂图 形的效率和准确性。把具有相同属性的放在一层，各层画 完后重叠在一起构成一张完整的图纸。
中文版AutoCAD 2008实用培训教程 中文版AutoCAD 2008实用培训教程
过滤图层
当图形中包含大量图层时，利用“图层特性管理器”对话框中的“图层过 当图形中包含大量图层时，利用“图层特性管理器”对话框中的“图层过 滤器特性”对话框可以过滤图层。在AutoCAD 2008中，改进后的图层过滤功 滤器特性”对话框可以过滤图层。在AutoCAD 2008中，改进后的图层过滤功 能将8实用培训教程 中文版AutoCAD 2008实用培训教程
五、线宽设置
设置线宽 命令的输入： １）、Command：LINE weight (LW)↙ ２）、下拉菜单： FORMAT→LINE weight 注意：只有当线宽模式被打开后，实体设置的线宽才能在图形中显示出来。 注意 使用线宽特性可以创建粗细不一的线条。
改变对象所在图层改变对象所在图层在实际绘图中有时绘制完某一图形元素后发现在实际绘图中有时绘制完某一图形元素后发现该元素并没有绘制在预先设置的图层上这时可选中该图该元素并没有绘制在预先设置的图层上这时可选中该图形元素并在形元素并在图层图层工具栏的图层控制下拉列表框中选工具栏的图层控制下拉列表框中选择预设层名然后按择预设层名然后按escesc键即可
SolidWorks图层设置
SolidWorks图层可以把不同类型的尺寸标注、注解、BOM表等分在不同的层中，但是暂不能把不同类型的线型分在不同的层中。
设置过程如下：
1：建立新的图层、
打开图层的工具栏：
新建图层：文字注释、尺寸、序号、BOM表等4个图层：
2：将尺寸标注、注解等分配到不同的图层
打开SW的选项：
按照下图示意，将所有选项调整到规定的图层：3：在工程图设置标准
在图层中，将默认图层改为：依照标准。
4：保存模板：
通过选项，文件位置，配置保存模板的位置，下次新建工程图时，就可以自动分层了。
（注：范文素材和资料部分来自网络，供参考。
只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）。
2024年学习CAD心得体会
2024年学习CAD心得体会2024年学习CAD心得体会1（约6033字）一、明确学习目的掌握进入和退出AutoCAD的基本方法，熟悉用户界面，学习新建图形、绘制简单图形的操作。
掌握坐标及数据的输入方法，绘出下面所示图形，打开工具栏的方法，打开“对象捕捉”工具栏。
同时学会利用栅格绘制图形。
掌握图形文件存盘和打开的方法，设定AutoCAD图形界限的方法，掌握绘制AutoCAD图形的基本绘图命令熟练运用对象捕捉定点工具，精确绘制图形熟悉圆、圆弧、椭圆、椭圆弧、圆环、点等画法掌握AutoCAD各种图形编辑命令，如复制、移动、镜像、偏移、阵列、旋转、缩放、延伸、修剪、断开、合并、对齐、圆角、倒角命令等的用法和功能了解选择图形对象的多种方法掌握设定图层的方法养成按照图层绘制不同属性对象的画图习惯。
利用图层管理图形的办法掌握在AutoCAD图形中注写文字的方法掌握各种特殊符号的输入方法掌握标注尺寸的各种命令。
学习新建自己的标注尺寸样式，能用多种尺寸样式进行尺寸标注掌握尺寸样式的管理，能对样式不合适的尺寸进行修改，并会标注尺寸公差和形位公差。
二、了解AutoCAD的基本知识和基本功能1、Auto CAD主要进行二维绘图与编辑：创建表格；、文字标注；尺寸标注；参数化绘图；三维绘图与编辑；视图显示控制；各种绘图实用工具；数据库管理。
2、绘图基本设臵与操作设臵图形界限类似于手工绘图时选择绘图图纸的大小，但具有更大的灵活性。
选择“格式”|“图形界限”命令，即执行LIMITS命令，AutoCAD 提示：指定左下角点或[开（ON）/关（OFF）]：（指定图形界限的左下角位臵，直接按Enter键或Space键采用默认值）指定右上角点：（指定图形界限的右上角位臵）、3、设臵绘图单位格式设臵绘图的长度单位、角度单位的格式以及它们的精度。
选择“格式”|“单位”命令，即执行UNITS命令，AutoCAD弹出“图形单位”对话框。
4、AutoCAD 提供了强大的帮助功能，用户在绘图或开发过程中可以随时通过该功能得到相应的帮助：绘制直线对象，如绘制线段、射线、构造线；绘制矩形和等边多边形；绘制曲线对象，如绘制圆、圆环、圆弧、椭圆及椭圆弧；设臵点的样式并绘制点对象，如绘制点、绘制定数等分点、绘制定距等分点。
