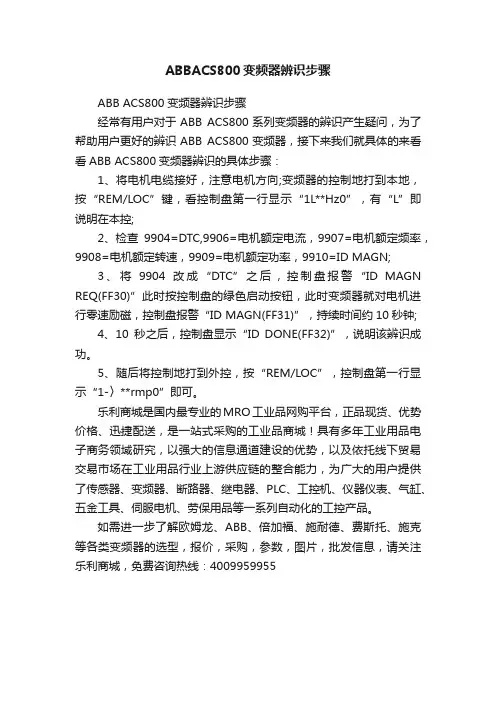

ABB ACS800变频器辨识步骤
经常有用户对于ABB ACS800系列变频器的辨识产生疑问，为了帮助用户更好的辨识ABB ACS800变频器，接下来我们就具体的来看看ABB ACS800变频器辨识的具体步骤：
1、将电机电缆接好，注意电机方向;变频器的控制地打到本地，按“REM/LOC”键，看控制盘第一行显示“1L**Hz0”，有“L”即说明在本控;
2、检查9904=DTC,9906=电机额定电流，9907=电机额定频率，9908=电机额定转速，9909=电机额定功率，9910=ID MAGN;
3、将9904改成“DTC”之后，控制盘报警“ID MAGN REQ(FF30)”此时按控制盘的绿色启动按钮，此时变频器就对电机进行零速励磁，控制盘报警“ID MAGN(FF31)”，持续时间约10秒钟;
4、10秒之后，控制盘显示“ID DONE(FF32)”，说明该辨识成功。
5、随后将控制地打到外控，按“REM/LOC”，控制盘第一行显示“1-〉**rmp0”即可。
乐利商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有多年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解欧姆龙、ABB、倍加福、施耐德、费斯托、施克等各类变频器的选型，报价，采购，参数，图片，批发信息，请关注乐利商城，免费咨询热线：4009959955。
ABB变频器操作说明书
防水防潮
避免变频器受到雨淋或潮湿环境的影响，以 免引起电气故障。
定期检查和预防性维护计划制定
定期检查
建议每季度对变频器进行一次全 面检查，包括外观、接线、功能 等方面。
预防性维护计划
根据变频器的使用情况和环境， 制定预防性维护计划，包括清洁 、紧固、润滑、更换易损件等。
故障排查
如果发现变频器出现故障或异常 情况，应立即停机检查，并联系 专业人员进行维修。
产品升级和扩展方案推荐
软件升级
随着技术的不断进步，ABB会不断推出新的 软件版本，建议用户及时升级软件，以获得 更好的性能和功能。
硬件扩展
如果用户的负载增加或需要更高的性能，可以考虑 对变频器进行硬件扩展，如增加功率模块、通讯模 块等。
定制化服务
如果用户有特殊的需求或应用场景，可以联 系ABB提供定制化服务，以满足用户的个性 化需求。
PART 05
故障诊断与排除指南
常见故障类型及原因分析
过流故障
变频器输出电流超过设定值，可能原因 包括电机过载、电机短路、输出电缆短
路等。
欠压故障
变频器输入电压低于设定值，可能原 因包括电源电压过低、电源缺相、整
流桥故障等。
过压故障
变频器输出电压超过设定值，可能原 因包括电源ቤተ መጻሕፍቲ ባይዱ压过高、减速时间过短 、负载惯性过大等。
XX
REPORTING
2023 WORK SUMMARY
THANKS
感谢观看
PART 02
ABB变频器产品介绍
ABB变频器系列概述
ACS880系列
高性能、多功能的变频器，适用于各种工业应用。具有先 进的控制算法和丰富的功能选项，可实现高精度、快速响 应的速度和转矩控制。
ABB变频器操作说明和主要参数
ABB变频器操作说明和主要参数1.键盘按钮位置、名称ABB键盘图4—42。
图4—42 ABB键盘（退出/实际）（菜单）（上下传/功能）（传动选择）（快上）（上）（快下）（下）（确定）（远近）（复位）（给定）（启动）（正转）（反转）（停机）2. 键盘按钮中英文对照：ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘操作：按‘远近’，显示1 （远控—面板操作）变为1 L。
按‘给定’，中部显示中括号［］。
按‘启动’，右上角显示0变为1。
按‘快上’或‘上’或‘下’，电机转。
.按‘停机’，按‘正转’或‘反转’变向。
按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。
电机反转。
三、参数1.参数设置：按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出子菜单。
按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保存——中括号消除，按（退出），恢复待机状态。
700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz.930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。
2.举例：改电机电压。
按“菜单”键，显示“10.01”，按（快减）一下，显示“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。
按或或按△或改变中括号中数字为380V；按确认，中括号消失。
改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。
按或或按△或改变中括号中数字为60A；按确认，中括号消失。
改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。
按或或按△或改变中括号中数字为55kw；按确认，中括号消失。
停止操作40秒，键盘自动恢复为监视状态。
ABB-ACS800变频器说明
UNDERLOAD (ff6a)
电机负载太低。
THERMAL MODE
使用大功率电机时，将电机温度保护模式设置为 DTC 。
COMM MODULE (7510)
传动单元和主机之间的周期性通讯丢失。
CURR MEAS (2211)
输出电流测量回路出现电流互感器故障。
检查电流互感器到 INT 主回路接口板的连接。
DC HIGH RUSH (FF80)
传动电源电压过载。
DC UNDERVOLT (3220)
ACT/PAR/FUNC/DRIV取消新的设置并恢复原有设置,同时进入相应的模式
参数模式 PAR
用户按 PAR 键即可进入参数模式状态。
?查看参数值；
?改变参数设置。
功能模式 FUNC
用户按下 FUNC 键即可进入功能模式。
?运行一个向导程序来调节传动单元的设置 ( 帮助向导 ) ；
IN CHOKE TEMP (ff81)
输入电抗器温度过高。
I/O COMM ERR (7000)
控制板、 CH1 通道的通讯出现错误。
可能是电磁干扰的原因。
LINE CONV (ff51)
进线侧整流单元出现故障。
MOTOR PHASE (ff56)
电机缺相。
MOTOR TEMP (4310)
这个警告属于正常的启动步骤。
ID MAGN
电机励磁识别功能启用。
这个警告属于正常的启动步骤。
ID MAGN REQ
需要对电机进行识别。
按 Start 键启动识别运行。
ID N CHANGED

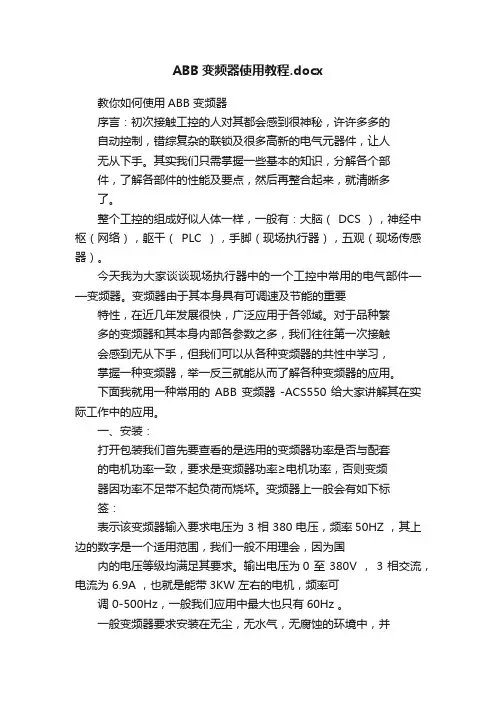

ABB变频器使用教程.docx
ABB变频器使用教程.docx教你如何使用ABB 变频器序言：初次接触工控的人对其都会感到很神秘，许许多多的自动控制，错综复杂的联锁及很多高新的电气元器件，让人无从下手。
其实我们只需掌握一些基本的知识，分解各个部件，了解各部件的性能及要点，然后再整合起来，就清晰多了。
整个工控的组成好似人体一样，一般有：大脑（ DCS ），神经中枢（网络），躯干（PLC ），手脚（现场执行器），五观（现场传感器）。
今天我为大家谈谈现场执行器中的一个工控中常用的电气部件——变频器。
变频器由于其本身具有可调速及节能的重要特性，在近几年发展很快，广泛应用于各邻域。
对于品种繁多的变频器和其本身内部各参数之多，我们往往第一次接触会感到无从下手，但我们可以从各种变频器的共性中学习，掌握一种变频器，举一反三就能从而了解各种变频器的应用。
下面我就用一种常用的 ABB 变频器 -ACS550 给大家讲解其在实际工作中的应用。
一、安装：打开包装我们首先要查看的是选用的变频器功率是否与配套的电机功率一致，要求是变频器功率≥电机功率，否则变频器因功率不足带不起负荷而烧坏。
变频器上一般会有如下标签：表示该变频器输入要求电压为 3 相 380 电压，频率50HZ ，其上边的数字是一个适用范围，我们一般不用理会，因为国内的电压等级均满足其要求。
输出电压为0 至 380V ， 3 相交流，电流为 6.9A ，也就是能带3KW 左右的电机，频率可调 0-500Hz，一般我们应用中最大也只有60Hz 。
一般变频器要求安装在无尘，无水气，无腐蚀的环境中，并在变频器本身上下左右周围留有一定的空间，有利散热。
条件好的话最好能安装在特定的配电房内，并配有恒温设备，因为变频器本身也有发热，其电子元件会受温度的影响，如果其散热片上积尘多散热不好的话，会加剧变频器的损坏。
由于变频器本身是个干拢源，所以它产生的电磁干拢对其周围会有一定的影响，由其是对周围有 DCS ，PLC 这种高精度工控设备更要注意安装中的每一环节。

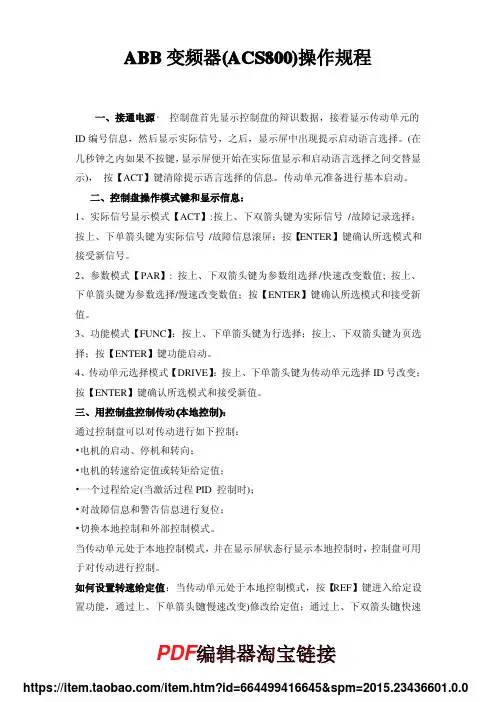

ABB变频器操作规程
