线路自动重合闸（一）
线路自动重合闸（一）在电力系统线路故障中，大多数都是“瞬时性”故障，如雷击、碰线、鸟害等引起的故障，在线路被保护迅速断开后，电弧即行熄灭。
对这类瞬时性故障，待去游离结束后，如果把断开的断路器再合上，就能恢复正常的供电。
此外，还有少量的“永久性故障”，如倒杆、断线、击穿等。
这时即使再合上断路器，由于故障依然存在，线路还会再次被保护断开。
由于线路故障的以上性质，电力系统中广泛采用了自动重合闸装置，当断路器跳闸以后，能自动将断路器重新合闸。
本期我们讨论一下线路自动重合闸的相关问题。
1、重合闸的利弊显然，对于瞬时性故障，重合闸以后可能成功；而对于永久性故障，重合闸会失败。
统计结果，重合闸的成功率在70%~90%。
重合闸的设置对于电力系统来说有利有弊。
（利）当重合于瞬时性故障时：（1）可以提高供电的可靠性，减少线路停电次数及停电时间。
特别是对单侧电源线路；（2）可以提高电力系统并列运行的稳定性，提高输电线路传输容量；（3）可以纠正断路器本身机构不良或保护误动等原因引起的误跳闸；（弊）当重合于永久性故障时：（1）使电力系统再一次受到冲击，影响系统稳定性；（2）使断路器在很短时间内，连续两次切断短路电流，工作条件恶劣；由于线路故障绝大多数都是瞬时性故障，同时重合闸装置本身投资低，工作可靠，因此在电力系统中得到了广泛的应用。
2、重合闸的分类理论上来讲，除了线路重合闸，还有母线重合闸和变压器重合闸，但权衡利弊，后两者用的很少。
因此我们只讨论线路重合闸。
按重合闸动作次数可分为：一次重合闸、二次（多次）重合闸；重合闸如果多次重合于永久性故障，将使系统遭受多次冲击，后果严重。
所以在高压电网中基本上均采用一次重合闸。
只有110kV及以下单侧电源线路，当断路器断流容量允许时，才有可能采用二次重合闸。
按重合闸方式可分为：三相重合闸、单相重合闸、综合重合闸；通常，保护装置设有四种重合闸方式：三重、单重、综重、重合闸停用。
这四种方式可以由屏上的转换把手或定值单中的控制字来选择。
第二章输电线路自动重合闸装置
G
ZCH
概念： 无论发生何种类型的故障，均跳开三相 重合闸启动，经预定时间发重合脉冲，三相断路器一 起合上 若是瞬时性故障，故障已消失，重合成功 若是永久性故障，继电保护再次动作跳开三相，不再 重合闸
(3) 当发生单相接地短路时，如果使用三相重合闸 不能满足稳定性要求而出现大面积停电或重要用 户停电者，应当选用单相重合闸和综合重合闸。
练习
三相重合闸，发生单相接地短路、相间短 路时ZCH的动作过程；
单相重合闸，发生单相接地短路、相间短 路时ZCH的动作过程；
QF
单相接地\二相接地\二相间短路\三 相短路\断线; 瞬时性\永久性 三相重合\单相重合\综合重合
继电保护
ZCH
瞬时性故障
单相故障
单相跳
合单相
恢复供电
相间故障
三相跳
ZCH
合三相
恢复供电
继电保护
停电
三相再跳
继电保护
瞬时性故障 永久性故障
对一个具体的线路，究竟使用何种重合闸方式， 要结合系统的稳定性分析选取，一般遵循下列原 则：
(1) 没有特殊要求的单电源线路，采用一般的三相 重合闸；
(2) 凡是选用简单的三相重合闸能满足要求的线路， 都应选用三相重合闸；
输电线路80%~90%为瞬时性故障；
电力系统运行经验表明，架空线路大多数的故障 都是瞬时性故障（如雷击、风害等），永久性故 障一般不到10%，因此，在继电保护动作切除故 障之后，电弧将自动熄灭，绝大多数情况下短路 处的绝缘可以自动恢复。
PCS-921G断路器失灵保护及自动重合闸装置技术和使用说明书
ZL_FZBH5111.0908PCS-921G断路器失灵保护及自动重合闸装置技术和使用说明书符合《线路保护及辅助装置标准化设计规范》标准要求南瑞继保电气有限公司版权所有R1.01本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：版本升级说明:对保护信号的输入输出做了说明，相关定值做了标记。
目录1．概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3装置特点 (1)2．技术参数 (3)2.1机械及环境参数 (3)2.2额定电气参数 (3)2.3主要技术指标 (3)3．软件工作原理 (5)3.1保护程序结构 (5)3.2正常运行程序 (5)3.3启动元件 (6)3.4断路器失灵保护 (7)3.5死区保护回路 (7)3.6瞬时跟跳回路 (8)3.7断路器三相不一致保护 (8)3.8充电保护 (8)3.9自动重合闸 (8)3.10保护与重合闸逻辑方框图 (10)4．硬件构成 (17)4.1装置硬件框图和配置图 (17)4.2机械结构与安装 (19)4.3面板布置图 (21)4.4背板布置图 (21)4.5输入输出定义 (22)4.6各插件简要说明 (23)5．定值内容及整定说明 (32)5.1通讯参数及整定说明 (32)5.2设备参数定值 (33)5.3保护定值及整定说明 (33)5.4功能软压板定值 (35)5.5GOOSE软压板定值 (36)5.6描述定值 (36)6．使用说明 (38)6.1指示灯说明 (38)6.2液晶显示说明 (38)6.3命令菜单使用说明 (40)6.4装置的运行说明 (43)7．调试大纲 (45)7.1试验注意事项 (45)7.2交流回路校验 (45)7.3输入接点检查 (45)7.4整组试验 (45)7.5输出接点检查 (47)7.6GOOSE调试大纲 (48)11．概述1.1 应用范围本装置适用于220KV 及以上电压等级的211结线与角形结线的断路器，符合国家电网公司颁布的《线路保护及辅助装置标准化设计规范》要求。
关于线路重合闸装置投退管理方式的分析
关于线路重合闸装置投退管理方式的分析关于线路重合闸装置投退管理方式的分析关键词：线路重合闸;分析;误投;操作引言：线路重合闸装置是电网重要的自动装置。
重合闸装置对提高供电可靠性和系统稳定、乃至提高输送功率都很有益处。
在电网调度日常工作中，由于带电作业、事故后强送线路、电网一次接线方式改变、系统稳定要求等原因常常涉及重合闸装置的投入和退出。
如果对线路重合闸装置投退管理方式方法不当，可能对电网运行留下隐患。
因为管理不当导致重合闸装置在事故状态下拒动的现象并不鲜见。
由于重合闸装置的问题还会影响到电网调度人员对事故的正确、快速判断，延误系统的恢复，因此有必要对线路重合闸装置投退管理方式方法进行进一步的分析探讨。
1违章操作导致重合闸拒动典型案例2故障现象：2009年6月10日4时47分，某网220kV大江线因雷击发生A相接地故障，海鹰变侧线路光纤电流差动保护、纵联距离保护快速动作，线路开关A相跳闸重合成功。
铜鼓电厂（终端站）侧线路光纤电流差动保护、纵联距离保护、纵联零序方向保护、距离Ⅰ段、工频变化量阻抗快速动作，线路2051开关三相跳闸不重合，铜鼓电厂4台机组同时与电网解列，甩负荷46MW。
故障分析：铜鼓电厂在中控室监控台完成对220kV大江线2051开关停电操作，进行220kV大江线线线路保护定检试验。
在保护传动试验过程中，对2051开关的合闸操作一直在开关测控柜现地完成。
定检结束后，铜鼓电厂在操作220kV大江线由检修状态转为运行状态过程中，没有将有关二次回路完全恢复到运行状态（2051开关测控柜的“就地、远方”把手仍置于“就地”位置），而是违反电气操作有关规定，在不经防误闭锁装置的条件下，在开关测控柜现地完成2051开关的手动合闸操作，将线路投入运行。
由于现地操作主要用于检修合开关，不能将双位置继电器KKJ置于合后位置，KKJ继电器仍保持在手动跳闸位置，KKJ常闭接点导通闭合，导致线路保护装置的“沟通三跳闭合重合闸”开入一直保持在“1”的导通状态，线路重合闸被闭锁，事故时2051开关三相跳闸不重合。
220kV线路保护闭锁重合闸功能的探讨

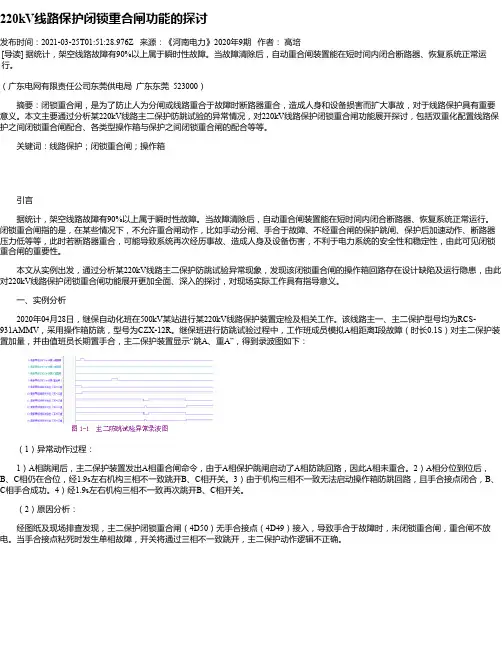

220kV线路保护闭锁重合闸功能的探讨发布时间：2021-03-25T01:51:28.976Z 来源：《河南电力》2020年9期作者：高培[导读] 据统计，架空线路故障有90%以上属于瞬时性故障。
当故障清除后，自动重合闸装置能在短时间内闭合断路器、恢复系统正常运行。
（广东电网有限责任公司东莞供电局广东东莞 523000）摘要：闭锁重合闸，是为了防止人为分闸或线路重合于故障时断路器重合，造成人身和设备损害而扩大事故，对于线路保护具有重要意义。
本文主要通过分析某220kV线路主二保护防跳试验的异常情况，对220kV线路保护闭锁重合闸功能展开探讨，包括双重化配置线路保护之间闭锁重合闸配合、各类型操作箱与保护之间闭锁重合闸的配合等等。
关键词：线路保护；闭锁重合闸；操作箱引言据统计，架空线路故障有90%以上属于瞬时性故障。
当故障清除后，自动重合闸装置能在短时间内闭合断路器、恢复系统正常运行。
闭锁重合闸指的是，在某些情况下，不允许重合闸动作，比如手动分闸、手合于故障、不经重合闸的保护跳闸、保护后加速动作、断路器压力低等等，此时若断路器重合，可能导致系统再次经历事故、造成人身及设备伤害，不利于电力系统的安全性和稳定性，由此可见闭锁重合闸的重要性。
本文从实例出发，通过分析某220kV线路主二保护防跳试验异常现象，发现该闭锁重合闸的操作箱回路存在设计缺陷及运行隐患，由此对220kV线路保护闭锁重合闸功能展开更加全面、深入的探讨，对现场实际工作具有指导意义。
一、实例分析2020年04月28日，继保自动化班在500kV某站进行某220kV线路保护装置定检及相关工作。
该线路主一、主二保护型号均为RCS-931AMMV，采用操作箱防跳，型号为CZX-12R。
继保班进行防跳试验过程中，工作班成员模拟A相距离I段故障（时长0.1S）对主二保护装置加量，并由值班员长期置手合，主二保护装置显示“跳A、重A”，得到录波图如下：（1）异常动作过程：1）A相跳闸后，主二保护装置发出A相重合闸命令，由于A相保护跳闸启动了A相防跳回路，因此A相未重合。
变电运行案例分析题

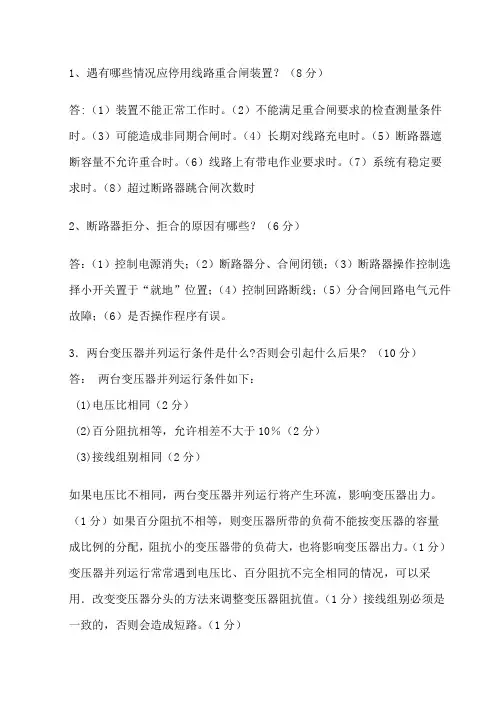

1、遇有哪些情况应停用线路重合闸装置？（8分）答:（1）装置不能正常工作时。
（2）不能满足重合闸要求的检查测量条件时。
（3）可能造成非同期合闸时。
（4）长期对线路充电时。
（5）断路器遮断容量不允许重合时。
（6）线路上有带电作业要求时。
（7）系统有稳定要求时。
（8）超过断路器跳合闸次数时2、断路器拒分、拒合的原因有哪些？（6分）答：（1）控制电源消失；（2）断路器分、合闸闭锁；（3）断路器操作控制选择小开关置于“就地”位置；（4）控制回路断线；（5）分合闸回路电气元件故障；（6）是否操作程序有误。
3．两台变压器并列运行条件是什么?否则会引起什么后果? （10分）答：两台变压器并列运行条件如下：(1)电压比相同（2分）(2)百分阻抗相等，允许相差不大于10％（2分）(3)接线组别相同（2分）如果电压比不相同，两台变压器并列运行将产生环流，影响变压器出力。
（1分）如果百分阻抗不相等，则变压器所带的负荷不能按变压器的容量成比例的分配，阻抗小的变压器带的负荷大，也将影响变压器出力。
（1分）变压器并列运行常常遇到电压比、百分阻抗不完全相同的情况，可以采用．改变变压器分头的方法来调整变压器阻抗值。
（1分）接线组别必须是一致的，否则会造成短路。
（1分）4、发出“断路器三相位置不一致”信号时应如何处理？（8分）答：当可进行单相操作的断路器发出“三相位置不一致”信号时，运行人员应立即检查三相断路器的位置，如果断路器只跳开一相，应立即合上断路器，如果合不上应将断路器拉开；若是跳开两相，应立即将断路器拉开。
如果断路器三相位置不一致信号不复归，应继续检查断路器的位置中间继电器是否卡涩，触点是否接触不良，及断路器辅助触点的转换是否正常。
5、变压器过负荷应当如何处理？（10分）答：（1）运行中发现变压器负荷达到相应调压分接头的额定值90%及以上，应立即向调度汇报，并做好记录。
（2）根据变压器允许过负荷情况，及时做好记录，并派专人监视主变的负荷及上层油温和绕组温度（3）按照变压器特殊巡视的要求及巡视项目，对变压器进行特殊巡视。
220kV线路保护重合闸论文
浅谈220kV线路保护重合闸摘要:一般情况下,500kv变电所中220kv出线数目多,保护配置种类繁杂多样,通过对线路保护重合闸装置性能分析,讨论不同厂家装置的相互配合,结合现场运行情况,加强理解重合闸装置,并提出对整定单进行相应修改,更方便合理的适应运行要求,从而提高系统运行的可靠性和安全性。
关键词:220kv出线线路保护重合闸0 引言电力系统的运行经验表明,超高压输电线路故障大都是“瞬时性”的,因此,采取自动重合闸技术措施能够提高输电线路运行的可靠性。
目前,220kv及以上电压等级输电线路线路保护均按照双重化要求进行配置,但是,为了防止二次回路上的混淆,一般都要求仅用一套重合闸装置。
对于500kv变电所中220kv出线较多,不同时期投产的保护配置也不尽相同,两套重合闸装置之间的差异以及配合使用问题变得更加突出,产生许多新的问题,给运行人员日常工作带来了不便。
1 典型保护配置中重合闸的性能1.1 220kv线路保护的重合闸是按照线路配置的目前较常见的典型配置有csl100+rcs900,psl600+rcs900。
重合闸方式一般有单相重合闸、三相重合闸、综合重合闸以及停用重合闸四种方式,可以通过控制字与切换把手进行相应的投退。
重合闸一般有保护启动或者开关位置不对应启动等,国内各大厂家对此都无太大的差异。
但在重合闸沟三跳回路以及不同厂家装置配合使用方面有一定的不同。
1.2 沟三跳回路的差异由于各种原因不需要选相跳闸时,沟通三跳触点闭合。
沟通三跳之后,任何故障,开关都将三跳不再重合。
有的线路保护本身具有重合闸功能,其重合闸退出并不代表线路重合闸退出,保护仍是选相跳闸的。
要实现线路重合闸停用,需将沟三闭重压板投上,表示沟三跳回路接通,保护不再选相跳闸,其沟三跳逻辑如图1所示:2 现场运行中重合闸相关问题2.1 现场中重合闸操作方法2.1.1 典型装置重合闸跳闸操作方法①重合闸方式开关“单重”位置;重合出口回路压板投入。
线路自动重合闸运行规定办法范本
:作行为规范系列线路自动重合闸运行规定办法（标准、完整、实用、可修改）编号：FS-QG-66842 线路自动重合闸运行规定办法Regulati ons for automatic reclos ing of lines说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
线路自动重合闸运行规定1重合闸装置无选相元件，选相功能由线路保护完成，重合闸装置均为一次重合闸。
目前线路综合重合闸运行均采用单相重合闸方式（1P）。
2线路速动保护起动重合闸，线路延时段保护、过电压保护、电抗器保护、母线保护、失灵保护、短线保护及远跳收信跳闸闭锁重合闸。
3双母线接线方式线路重合闸运行规定3.1配置一套重合闸的运行规定3.2重合闸采用开关位置不对应起动和保护起动相结合的方式。
线路运行，两侧重合闸均按“单相重合闸”方式运行。
线路停运，两侧重合闸均退出；一侧重合闸装置异常，将异常侧重合闸停用，正常侧重合闸仍按“单相重合闸”方式投入。
3.3配置两套重合闸的运行规定3.3.1两套重合闸只用其中套，一般用第一套保护中的重合闸，两套重合闸均置“单相重合闸”方式，第二套保护中的重合闸合闸出口压板断开。
重合闸停用时，两套重合闸应同时停用。
3.3.2两套重合闸与之对应的保护采用“一对方式。
其中套重合闸装置异常时，将异常重合闸及对应的保护退出，正常重合闸及对应的保护装置投入。
4一个半断路器接线方式线路重合闸的运行规定4.1重合闸装置均按断路器配置，两断路器重合闸按先后顺序重合。
4.2线路重合闸投入是指两台断路器重合闸同时投入或其中台断路器重合闸投入。
对按程序先后进行合闸的重合闸，先合重合闸因故退出时，应将后合重合闸改为先合，以保证投入重合闸正常运行。
对按时间先后进行合闸的重合闸，先合重合闸因故退出时，后合重合闸可正常运行，不作改动。
4.3线路重合闸退出是指两台断路器重合闸同时退出。
GL实用范本| DOCUMENT TEMP LATE4.4线路运行，其中台断路器因故停运，停运断路器的重合闸退出，运行断路器重合闸正常投入。
PRS-721A断路器失灵保护及自动重合闸装置技术说明书V2.11-060801
二〇〇六年八月
PRS-721A 断路器失灵保护及自动重合闸装置 技术说明书
Ver 2.11
编写： 岳 蔚 审核： 于 霞 李 辉 李延新 批准： 徐成斌
二〇〇六年八月
本说明书由长园深瑞继保自动化有限公司编写并发布，并具有对相关产品的最终解释权。 相关产品的后续升级可能会和本说明书有少许出入，说明书的升级也可能无法及时告知阁下，对此 我们表示抱歉！请注意核对实际产品与说明书的版本是否相符。 更多产品信息，请访问互联网：
5 定值及整定说明 ....................................................................................... 21
5.1 装置定值 ..............................................................................................................21 5.2 定值整定说明 ......................................................................................................22 5.3 压板定值 ..............................................................................................................23
6 硬件说明................................................................................................... 24
110kv线路保护重合闸充放电条件
110kV线路保护重合闸充放电条件1. 背景介绍110kV线路作为输送电能的重要组成部分，其正常运行对于电网稳定运行至关重要。
在110kV线路运行过程中，由于各种外界原因，需要对线路进行保护操作，其中重合闸充放电条件是保护操作中的重要环节。
2. 110kV线路保护重合闸概述110kV线路保护重合闸是指在发生故障后，通过保护装置对线路进行切除后，在排除故障原因后，对线路进行重合闸操作，使线路恢复正常运行状态。
在重合闸操作过程中，需要满足一定条件才能进行充放电，以确保线路安全运行。
3. 重合闸充放电条件3.1 切除故障信号：在进行重合闸充放电前，需要先切除故障信号，确保故障已经排除，否则进行重合闸充放电会对线路造成进一步的损害。
3.2 确认系统稳定：在进行充放电前，需要确认系统运行稳定，此时系统内无其他大电流设备进行操作，以免充放电引起其他设备的影响。
3.3 确认环境安全：在进行充放电操作时，需要确保操作环境安全，避免发生意外情况，保障人身和设备安全。
3.4 确认保护装置可用：在进行充放电前，需要确保保护装置正常工作，保障重合闸操作的准确性和安全性。
3.5 确认电气设备状态：在进行充放电前，需要确认线路电气设备状态良好，无损坏或异常现象。
4. 重合闸充放电的注意事项4.1 操作规程：在进行重合闸充放电操作时，需要严格按照操作规程进行，以确保操作的准确性和安全性。
4.2 人员配合：在进行重合闸充放电操作时，需要各相关部门人员紧密配合，确保操作流程顺利进行。
4.3 实时监控：在进行充放电操作时，需要对线路运行情况进行实时监控，发现异常情况及时处理。
4.4 现场通知：在进行重合闸充放电操作时，需要对现场人员进行充分的通知，做好现场安全防护工作。
4.5 后续检查：在重合闸充放电操作完成后，需要进行后续检查，确保线路正常运行状态。
5. 结语110kV线路保护重合闸充放电条件对于线路安全运行至关重要，只有严格按照规定条件进行充放电操作，才能确保线路运行的正常和安全。
电缆线路保护中的重合闸问题
电缆线路保护中的重合闸问题摘要：重合闸是广泛应用于架空线输电和架空线供电线路上的有效反事故措施（电缆输、供电不能采用）。
即当线路出现故障，继电保护使断路器跳闸后，自动重合闸装置经短时间间隔后使断路器重新合上。
大多数情况下，线路故障（如雷击、风害等）是暂时性的，断路器跳闸后线路的绝缘性能（绝缘子和空气间隙）能得到恢复，再次重合能成功，这就提高了电力系统供电的可靠性。
少数情况属永久性故障，自动重合闸装置动作后靠继电保护动作再跳开，查明原因，予以排除再送电。
一般情况下，线路故障跳闸后重合闸越快，效果越好。
关键词:重合闸电缆线路保护中图分类号：TM421 文献标识码：A1.重合闸在电缆线路应用中的问题随着城市的发展，为了节省城市用地和增加城市的美观，以及当今的环境气候情况的影响，如雾霾，结霜等自然情况。
大城市电力架空线路逐步被电力电缆线路取代。
而电力电缆线路和架空线不一样，受外力影响小，所以瞬时故障较少，大多为绝缘击穿的永久性故障。
如线被施工单位挖断了，接头烧蚀，发生故障时不但重合成功率不高，而且加剧绝缘损坏程度，进一步扩大故障的影响范围，会使断路器的工作环境更为恶劣，系统再次受到冲击。
因此，在实际工程中的电缆线路保护不再采用自动重合闸，这同时也失去了在断路器机构自动脱扣、工作人员误碰断路器操作机构、保护装置的出口继电器接点误闭合、直流接地等原因导致的断路器跳闸中的补救作用。
在实际应用中，电缆线路在发生故障或正常开关操作时退出重合闸，而在断路器机构自动脱扣、工作人员误碰断路器的操作机构、保护装置的出口继电器接点误闭合等原因造成的断路器的“偷跳”时重合闸能起补救的作用，以提高供电可靠性。
那么，在电缆上如何使用重合闸，既不重合于线路故障，又不失去断路器“偷跳”时的补救作用呢？下面通过具体分析重合闸 2 种不同的起动方式，指出现阶段一些电缆线路重合闸的配置缺陷的基础上，提出一种工程上有效地解决上述电缆线路重合闸实际应用方面问题的办法。
线路过电流保护与自动重合闸综合

第一节 企业质量管理概 述
– (3)目的性。企业生产质量控制应以满足 顾客需要而存在，不只企业为了占领市场或提 高生产效益的需要。
第二节 全面质量管理
• 二、PDCA循环控制方法
– 美国有名的质量专家爱德华兹·戴明博士， 20世纪20一30年代是美国统计质量控制发展的 兑盛时期。 戴明环将企业的每项活动都具有的 一般策划、实施、检查、处置的过程的理论运 用到质量管理中，总结出了PDCA模式或循环， 亦即戴明循环。
– 1.PDCA循环的含义 – 我们做事的一般规律是:先有一个计划目标—
– ①质量第一;
– ②面向消费者;
– ③下道工序是顾客;
– ④用数据、事实说话;
– ⑤尊重人的经营; – ⑥机能管理。
上一页 下一页返回
第一节 企业质量管理概 述
– 随着社会生产力的发展，质量的含义和 质量管理的内涵在不断丰富和扩展，大致经历 了以下三个阶段:质量检验阶段、统计质量控制 阶段、全面质量管理阶段。质量管理发展的三 大阶段中的后一阶段并不是对前一阶段质量的 否定与取消，而是在前一阶段基础上的带有突 破性的发展。
3．永久性故障与自动重合闸实验 将QF3合闸，“短路点设置开关”旋到末端，操作短路 设置模块，设置AB相间短路，在重合闸装置充电完成 后（指示灯完全亮），按下短路故障投入按钮SB（实 验过程中不退出，相当于系统发生永久性故障），观察 实验现象。
第十一章 现代企业质量 管理
• 第一节 企业质量管理概述 • 第二节 全面质量管理 • 第三节 ISO 9000质量管理体系
电力装置(自动重合闸)继电保护和自动装置设计规范
电力装置（自动重合闸）继电保护和自动装置设计规范13〜IIoKV电力网中，在下列情况下，应装设自动重合闸装置：a.3KV及以上的架空线路和电缆与架空的混合线路，当用电设备允许且无备用电源自动投入时；b.旁路断路器和兼作旁路的母联或分段断路器。
2对单侧电源线路的自动重合闸方式的选择应符合下列规定：a.采用一次重合闸；b.当电力网由几段串联线路构成时，宜采用重合闸前加速保护动作或顺序自动重合闸。
3对双侧电源线路的自动重合闸方式的选择应符合下列规定：a.并列运行的发电厂或电力系统之间，具有四条及以上联系的线路或三条紧密联系的线路，可采用不检查同步的三相自动重合闸。
b.并列运行的发电厂或电力系统之间具有两条联系的线路或三条联系不紧密的线路，可采用下列重合闸方式：1）当非同步合闸的最大冲击电流超过本规范附录二中规定的允许值时，可采用同步检定和无电压检定的三相重合闸。
2）当非同步合闸的最大冲击电流不超过本规范附录二中规定的允许值时,可采用不检查同步的三相重合闸。
3）没有其它联系的并列运行双回线路，当不能采用非同步重合闸时，可采用检查另一回线路有电流的自动重合闸。
c.双侧电源的单回线路，可采用下列重合闸方式：1）可采用解列重合闸。
2）当水力发电厂条件许可时，可采用自同步重合闸。
3）可采用一侧无电压检定，另一侧同步检定的重合闸。
4自动重合闸装置，应符合下列要求:a.手动或通过遥控装置将断路器断开或将断路器投入故障线路上而随即由保护装置将其断开时，自动重合闸均不应动作。
b.自动重合闸装置在装置的某些元件损坏以及断电器触点粘住或拒动等情况下，均不应使断路器多次重合。
c.当断路器处于不正常状态不允许实现自动重合闸时，应将自动重合闸装置闭锁。
110KV继电保护线路设计(综合自动重合闸)
重合闸装置有重合闸和选相两个功能，可工作在“单相自动重合闸”、“三相自动重合闸”、“综合自动重合闸”及“停用”四种方式。单相跳闸后，单相重合闸不检查同期，在三相重合闸方式下，有检查同期、检查无压及不检查同期等逻辑。重合闸采用“后加速”方式与继电保护配合。 微机综合自动重合闸是微机继电保护装置的重要组成部分，自动重合闸与继电保护之间密切良好的配合可以较迅速地切除多数情况下的故障，提高供电可靠性，对系统的安全稳定运行产生极其重要的作用。
three-phase automatic reclosing, integrated automatic reclosing, and the basis for selection of a 110 KV line to automatically switch on Computer Integrated
关键词：110KV继电保护线路 综合自动重合闸 Ab Nhomakorabeatract
In this paper, based on the design of the power system protection of computer integrated automatic reclosing, including integrated reclosing the principle of integrated reclosing the composition, reclosing relay and the co-ordination, installation of hardware and software design part of the design. And details on the single-phase automatic reclosing, the
简述线路重合闸保护
简述线路重合闸保护重合闸就是线路非永久性故障时（如雷击、树枝碰线跳闸等等）保护动作断路器跳闸闸后又再次合闸称为重合闸。
重合闸重合的间隔时间必需要让第一次故障得以恢复，譬如放电闪络的空气绝缘恢复，这样重合成功，线路就能恢复运行。
重合闸分为一次重合闸、多次重合闸两种，我国基本上采用一次重合闸。
重合闸包括检同期（就是检定断路器两端电压的同期性，包括电压差、频率差和同期角度差）、不检定或检无压（检定线路确无电压）。
国内一般110kV以下的断路器重合闸都是三相重合闸，在220kV 及以上电压因为断路器有分相跳闸，故而又有单相重合闸、三相重合闸和综合重合闸之分，不同的运行情况需要有选择性的采用不同的重合闸。
★一、重合闸由二种方式启动，一是由线路保护跳闸启动重合闸；二是由跳闸位置启动重合闸。
跳闸位置启动重合分为跳闸位置起动单重与跳闸位置启动三重，可由控制字分别控制投退。
二、对自动重合闸的基本要求作为安全自动装置之一的自动重合闸同继电保护装置一样应满足可靠性、选择性、灵敏性和速动性等要求：(1) 动作迅速在满足故障点去游离（即介质恢复绝缘能力）所需的时间和断路器消弧室和断路器的传动机构准备好再次动作所必须的时间的前提下，自动重合闸装置的动作时间应尽可能短。
因为，故障后从断路器断开到自动重合闸发出合闸脉冲的时间愈短，用户的停电的时间就可以相应缩短，从而可以减轻故障对用户用电和系统引起的不稳定带来的不良影响。
(2) 不允许任意多次重合自动重合闸动作次数应符合预先的规定。
如一次重合闸就只应重合一次。
当重合于永久性故障线而断路器再次跳闸时，自动重合闸就不应再重合。
在任何情况（例如，自动重合闸装置本身的元件损坏，继电器拒动等）下，发生永久性故障时都不应使断路器错误地多次重合。
因为发生永久性故障时，自动重合闸多次重合，将使系统多次遭受冲击，还可能会使断路器损坏，从而扩大事故。
(3) 动作后应能自动复归。
当自动重合闸成功动作一次后，应能自动复归，准备好再次动作。
重合闸
重合闸闭锁压板问题220KV线路都是双套保护，也就有了两套重合闸，在此时，每套保护屏上都有“闭锁重合闸”压板，旨在本套装置的重合闸动作后，去闭锁另一套重合闸，不使重复动作。
110KV 以下系统线路中，都是一套保护，一套重合闸装置，重合闸的投退光操作重合闸压板就行，不象220KV线路的重合闸有那么多方式，如单重、双重、综重、停用等，投退不光要操作压板，还要操作重合闸方式选择把手。
但有的110KV以下系统的线路保护装置，不光有重合闸出口压板，还有重合闸闭锁压板，此时退出重合闸，就有了两种方法，一是退出重合闸出口压板，一是投入重合闸闭锁压板。
我们这里的情况是这样的（我是110KV的；110以上设备的情况我不知道）：1、重合闸出口压板：这个压板在取下的位置上，保护装置中的重合闸还是会充电的，重合闸的出口回路是断开的，就是保护动作后，重合闸还是会启动的，开关因为回路是断开的，开关不会合闸。
2、重合闸闭锁压板：这个压板的2端是有电压的（一般情况下为24V），在这个压板投入的情况下，保护装置中的重合闸放电回路接通的，所以重合闸不会充电。
我们这里停重合闸操作的方法是：放上闭锁压板，取下出口压板（双保险），另：重合闸出口压板在有些保护图纸上的写成保护合闸出口压板的。
但是保护装置去自动合闸的回路一般就只有重合闸回路，所以我们有时候把这个压板的命名写成重合闸出口压板。
投入“重合闸闭锁”压板之后，重合闸逻辑被闭锁，跳闸之后保护装置不会发重合闸命令；断开重合闸出口压板，只是断开了出口的电气回路，保护装置还是会发重合闸命令。
两者有本质的区别。
另外，有些时候其他保护动作（如母差）需要闭锁线路重合闸，只能去闭锁重合闸压板，而没有办法去断开重合闸出口回路。
名词解释：1、失磁：失磁是指发电机运转中，由于励磁回路某些故障引起的励磁电流的中断。
2、零序电流：电力系统中任一点发生单项或两项的接地短路故障时，系统中就会产生零序电流。
此时，在接地故障点会出现一个零序电压，在此电压作用下就会产生零序电流，零序电流是从故障点经大地至电气设备中性点接地后返回故障点，为回路的特有的一种反映接地故障的电流。
自动重合闸与线路保护装置的配合研究
：疋科技。
凰自动重合闸与线路保护装置的配合研究温克利(长春工程学院，吉林长春130012)￡I青要】在全面分析了自动重合闸装置的基本工作原理和配置要求后。
对220K V输电线路重合闸装置的重舍方法和与保护装置问的配合方法进行了相应的分析研究。
睁猢]自动重合闸；线路保护；配合方法随着电网综合自动化技术的不断提高，自动重合闸技术作为保证电网安全稳定运行、提高输电线路供电可靠性的一项重要措旒，在国内外智能电网中得到了广泛的推广应用。
国内高压输电线路重合闸方式根据功能参数特性大致可以分为单相重合闸、三相重合闸和综合重合闸三类。
高压输电线路由于传送容量非常大、电压等级非常高，如果重合闸装置与保护装置问配合不好，就可能造成线路重合于永久性故障上，尤其当所发生的故障是严重故障时，就会转换成相应的事故，轻者造成设备烧毁，重者将会导致电网发生大面积停电，甚至发生系统瓦解等特大事故。
因此，为了避免重合装置动作在系统永久故障上，对电网乃至整个电力系统造成巨大的；中击，在重合闸装置合闸方式选择时，应尽量避免采用三相重合闸，建议采用分相独立控制的重合闸模式，同时应将线路保护装置与重合闸装置分开配置。
单相重合闸是220kV及以上主干电网普遍采用的自适应分相重合闸模式，即当输电线路发生的瞬时性故障通过线路保护装置有效切除后，故障就会自动消失，此时由自动重合闸装置经过内部分析满足重合闸要求时，就会操作断路器执行机构进行一次重合闸，快速可靠的恢复系统送电功能，从而大大提高系统稳定性和供电可靠性。
微机检测技术、计算机技术、通信技术的快速发展，线路自动保护功能也变得更加完善，伴随着重合闸与线路保护装置间的配合方法就会发生变化。
因此，建立最优的保护配合策略对提高输电线路供电可靠性和供电质量水平有相当大的工程实际意义。
1自适应单相重合闸的基本原理传统单相重合闸装置由于不能智能分析输电线路所发生的故障类型，从而喇匠了其运行可靠性。
输电线路是一个复杂、多参量、时变的复杂大系统，具有明显的分布参数特征，且在各相之间会存在剧烈的电容耦合和电磁感应效应，也就是说当线路发生故障时，故障相两端仍有一定幅值的电压，目该值的大小与相间、相对地电容、电感强弱、以及接地点是否持续存在有关。
线路保护及重合闸装置课件
案例二：20kV线路重合闸装置的应用
20kV线路主要应用于工业园区、大型 商场等场所，对供电可靠性要求较高。
案例中详细介绍了重合闸装置的参数 选择、调试及运行维护等方面的内容。
重合闸装置在20kV线路中的应用可以 有效减少故障对生产和生活的影响。
案例三：50kV线路重合闸装置的应用
50kV线路是电力系统中的重要 组成部分，承担着电能输送和分
线路保护及重合闸装置课件
• 线路保护装置概述 • 重合闸装置的工作原理
01
线路保护装置概述
定义与功能
定义
线路保护装置是指用于保护电力 系统线路的自动装置，能够在检 测到线路故障时迅速动作，断开 故障线路，防止事故扩大。
功能
线路保护装置具有故障检测、判 断、隔离和告警等功能，是保障 电力系统安全稳定运行的重要设 备之一。
随着智能电网和分布式电源的推广应 用，线路保护装置的应用场景将进一 步拓展，需要满足更多的功能和性能 要求。
技术创新
未来线路保护装置将采用更先进的技 术和算法，提高故障检测和判断的准 确性和速度，同时增强设备自身的可 靠性和稳定性。
02
重合闸装置的工作原理
工作流程
01
02
03
故障检测
重合闸装置通过检测线路 上的电流和电压变化，判 断是否发生故障。
配的任务。
重合闸装置在50kV线路中的应 用对于保障电力系统的稳定运行
具有重要意义。
案例中深入探讨了重合闸装置在 50kV线路中的实际应用效果和
经济效益分析。
05
线路保护及重合闸装置的维护与保养
日常维护
每日检查
检查装置外观是否完好，无破损、 变形；检查装置的显示屏、按键、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110kV线路故障性质判断 110kV线路一般都投三相重合闸，任何故障都跳 三相，重合三相； 故障性质只能从保护报告上或者故障录波器上反 映出来
一般来说微机保护装置报告上都能打印出故障相 别来； 反映接地故障的保护有：零序保护、接地阻抗保 护； 反映相间故障性质的保护有：相间阻抗保护。 部分110kV线路配置有线路电流纵差保护，一般 是在线路较短的线路上。
速断、过流保护受系统运行方式的影响较大， 保护的范围不固定； 能反映各种性质的故障，对于不同的故障保护 范围不同。
零序电流保护 零序电流保护是比较零序电流大小和定值 点的关系； 零序电流只有在接地系统中才会出现 零序电流的保护范围较为稳定，但是受系 统接地点和运行方式的影响较大
220kV线路保护一般都按双重化配置，可靠性 较高。220kV开关一般也装设两组跳闸线圈，并接 至不同的操作电源，防止因线圈断线、短路和操 作电源故障等导致拒动。尽管如此，开关仍然有 拒动的可能，例如SF6压力低闭锁分闸、机构故障 等。 开关拒动不能切除故障，就要靠后备保护切 除故障。110kV及以下开关拒动，一般采用远后备 ，由靠近电源侧的相邻元件保护动作切除故障， 所需时间较长。220kV开关拒动，一般采用近后备 ，即装设开关失灵保护。当发生故障保护动作而 开关拒动时，启动开关失灵保护，跳开连接在同 一母线上的所有开关。
在220kV线路中零序电流保护一般作为 后备保护； 在110kV线路中零序电流保护一般作为 主保护； 零序电流保护只反映接地性质故障。
阻抗保护
阻抗保护的基本原理是：Z=U/I 阻抗保护分为接地阻抗和相间阻抗保护； 接地阻抗保护一般反应各类性质的接地故 障（单相接地和两相接地故障）； 相间阻抗一般反应各类性质的相间故障。
纵联保护
输电线路的纵联保护是指用某种通信通道 (简称通道) 将输电线两端的保护装置纵向联结起来，将各端的电气量 (电流、功率的方向等)传送到对端，将两端的电气量比较 ，以判断故障在本线路范围内还是在范围之外，从而决定 是否切断被保护线路。
由于纵联保护在电网中可实现全线速动，因此它可保 证电力系统并列运行的稳定性、提高输送功率、缩小故障 造成的损坏程度以及改善与后备保护的配合性能。
线路保护及重合闸装置
主要内容
一、线路保护的应用
二、自动重合闸装置 三、断路器失灵保护
线路保护顾名思义是保护线路
保护范围是否只限于线路呢？ 不是。
线路故障的性质：
1、单相接地故障 2、相间故障（两相短路） 3、两相接地故障 4、三相短路 5、各类性质的开路
故障时电气量的变化
在220kV及以上的线路上，由于线间距离大，其中绝大部分的故障 都是单相接地短路。如果把发生故障的一相断开，然后再进行单相重合， 而未发生故障的两相仍然继续运行，就能够大大提高供电的可靠性和系 统并列运行的稳定性。如果线路发生的是瞬时性故障，则单相重合闸将 重合成功，即三相恢复正常运行。
停用重合闸时，应先投入沟三跳压板，再停用重合闸出 口压板。为什么？ 如果先停用重合闸出口压板，而沟通三跳压板尚未投 入时，当发生线路单相故障，线路开关单相跳闸，不能重 合，则造成非全相运行。
（2）A、C站由于B站高频保护停信，QF1、QF4跳开故障 相，并重合成功。QF2、QF3、QF5由母差保护动作跳闸， 不重合。
220kV两套重合闸的配合
一条线路有两套微机保护时，一般情况下： 两套微机重合闸的选择开关切在单重（或三重、综重） 的位置，合闸出口连接片只投一套。如果将两套重合闸出 口连接片都投人，可能造成断路器短时内两次重合。 220kV线路一般采用单重方式。
重合闸前加速保护
重合闸前加速是指重合闸与继电保护之间的一种配合方 式。重合闸前加速，是指在重合闸动作前，保护将无选择性 地瞬时切除故障；在重合闸重合后，保护将有选择性地延时 切除故障。可见保护在重合闸动作前得到了加速。 前加速主要用于35kV以下由发电厂或重要变电站引出的 直配线路上，以便快速切除故障，保证母线电压。
哪些可以保护全长，哪些可以延伸的其他部分， 哪些只能保护部分线路？ 全长：纵联保护 延伸：零序二段、过流二段、距离二段 部分：电流速断（15％～20％以上）、距离保护 的一段（80％～85％）、零序一段
过流保护
故障电流I>Iset，保护动作； 过流保护一般分为一段（速断）、二段（过流） 、三段； 速断的整定范围：躲过线路末端三相短路最大电 流整定； 过流保护按躲过线路最大负荷整定，和下级线路 配合是时间上的配合。
纵联保护中母差跳闸停信和跳闸位置停信
（允许式为起动发信，光纤纵差远跳）
1、母差跳闸停信
（1）当母线故障发生在电流互感器与断路器之间时，母 线保护虽然正确动作，但故障点依然存在，依靠母线出口动 作停止该线路高频保护发信，让对侧断路器跳闸切除故障。
接线路保护 接母线保护
纵联保护 动作跳闸
党26
—
答： （1）B母线发生单相接地故障，母线保护动作跳开QF2、 QF3和QF5，重合闸不动作，同时由于母线保护停信回路 动作，使QF2、QF3高频保护停信，QF1、QF4高频保护动 作跳开故障相。
失灵保护
当系统发生故障，断路器因操作失灵拒绝跳闸时，通过 故障元件的保护，作用于本变电站相邻断路器跳闸，有条件 的还可以利用通道，使远端断路器同时跳闸的接线称为失灵 保护。 某500kV变电站失灵保护有远跳出口，另一220kV变电站 失灵保护无远跳出口。* 断路器失灵保护可以与母线保护公用跳闸出口。当母线 所连的某断路器失灵时，由该线路或元件的失灵起动装置提 供一个失灵起动接点给母线保护装置，母线保护装置起动该 段母线失灵跳闸出口。
故障测距 故障测距原理：用线路故障时的正序电压和电流 计算。 故障测距受到线路互感、故障位置、故障类型、 故障过渡电阻等影响。
如果两端的测距都有，相加的结果可能比线路长度 长或短，都存在可能。 长于线路长度：一般故障点应该在两侧测距的重合 部分； 短于线路长度：一般故障点在两侧都不到的部分。
阻抗一段一般保护线路全长的80％； 阻抗二段一般保护线路的全长并且和下级线路的 一段有重合部分； 阻抗三段作为全部线路的后备保护，按躲过最大 负荷阻抗整定。
阻抗保护的特点
保护范围较为稳定，不受负荷电流和系统 方式变化的影响； 能反映各种性质的故障； 阻抗保护带方向。
线路阻抗保护特殊点 不受系统运行方式的影响，但是保护范围受过渡 电阻（短路点的电弧、放电点物体等）的影响较 大。 在特殊线路上的保护范围是有变化的，从系统的 角度考虑可能阻抗一段保护线路的全长。
投入重合闸时，应先投入重合闸出口压板，再停用沟 三跳压板。如果先停用沟三跳压板，重合闸出口压板未投， 线路发生故障时保护可能选相跳闸不重合，造成非全相运 行。
（两套重合闸方式切换开关应在一致的位置，否则投 三重时保护仍将选相跳闸）
重合闸后加速保护
重合闸后加速，是指当线路发生故障后，保护将有选择 性地跳开断路器，然后进行重合闸，若是瞬时性故障，在线 路断路器跳开后故障随即消失，重合闸成功，线路将恢复送 电。若是永久性故障，重合闸后，保护装置的时间元件将被 退出，保护将无选择性地瞬时跳开断路器切除故障。
几种情况说明 阻抗一段动作时，故障一般在本线路内部； 在有特殊整定要求的线路上，线路阻抗一段能保 护线路全长； 阻抗二段动作，故障点一般在本线路末端或者下 一级线路始端。
电流增大 电压降低 电流电压间相角发生变化 电流与电压的比值Z=U/I 电流和 正常I入=I出，短路I入≠I出 出现I2 、I0 序分量 接地故障必然产生零序分量；不对称故障必然产 生负序分量
线路保护的分类及原理
线路保护配置： 1、过流保护 2、阻抗保护 3、零序过流保护 4、纵联保护 5、纵联电流差动保护
图1照所利用信息通道的不同类型可以分为4种： （1）导引线纵联保护； （铺设导引线电缆传送电气量信息，线路较长时不经济，导引线参数电 阻和分布电容直接影响保护性能） （2）电力线载波纵联保护； （利用输电线路构成通道，输电线路故障时通道可能遭到破坏） （3）微波纵联保护； （利用微波通道通信，保护专用微波通道及设备不经济） （4）光纤纵联保护。 （利用光纤通道通信，通道与电力信息系统统一考虑，光信号不受干 扰，近年来广泛采用）
