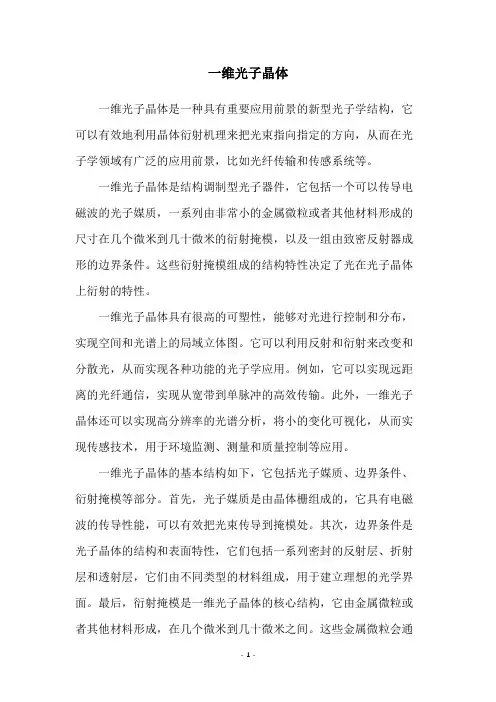

一维光子晶体一维光子晶体是一种具有重要应用前景的新型光子学结构,它可以有效地利用晶体衍射机理来把光束指向指定的方向,从而在光子学领域有广泛的应用前景,比如光纤传输和传感系统等。

一维光子晶体是结构调制型光子器件,它包括一个可以传导电磁波的光子媒质,一系列由非常小的金属微粒或者其他材料形成的尺寸在几个微米到几十微米的衍射掩模,以及一组由致密反射器成形的边界条件。

这些衍射掩模组成的结构特性决定了光在光子晶体上衍射的特性。

一维光子晶体具有很高的可塑性,能够对光进行控制和分布,实现空间和光谱上的局域立体图。

它可以利用反射和衍射来改变和分散光,从而实现各种功能的光子学应用。

例如,它可以实现远距离的光纤通信,实现从宽带到单脉冲的高效传输。

此外,一维光子晶体还可以实现高分辨率的光谱分析,将小的变化可视化,从而实现传感技术,用于环境监测、测量和质量控制等应用。

一维光子晶体的基本结构如下,它包括光子媒质、边界条件、衍射掩模等部分。

首先,光子媒质是由晶体栅组成的,它具有电磁波的传导性能,可以有效把光束传导到掩模处。

其次,边界条件是光子晶体的结构和表面特性,它们包括一系列密封的反射层、折射层和透射层,它们由不同类型的材料组成,用于建立理想的光学界面。

最后,衍射掩模是一维光子晶体的核心结构,它由金属微粒或者其他材料形成,在几个微米到几十微米之间。

这些金属微粒会通过不同的衍射角,将光束折射到指定的方向,从而实现聚焦。

当前,一维光子晶体已经在实际的应用中得到广泛的应用,已经发展成为多种应用的重要技术。

它可以实现多种光子学应用,如透射成像、反射成像、光纤传输等,也可以实现传感器应用,用于环境监测、气象监测、测量和质量控制等。

未来,一维光子晶体将在更多的应用中得到广泛的应用,如光学计算和超精细细胞分析等。

总之,一维光子晶体是一种重要的光子学结构,它可以利用反射和衍射来改变和分散光,从而实现多种应用的光子学应用,如光纤通信和传感技术,具有广阔的应用前景。

一维光子晶体光学传输特性及带隙变化规律的理论研究

一维光子晶体光学传输特性及带隙变化规律的理论研究
早在1987年,Yablonovitch和John分别独立提出光子晶体的概念,他们发现当光通过周期分布的介质结构时,会呈现出其特有的性质,某些特定频段模式的光将被禁止。最初的想法是利用介质周期结构的性质,能够类似周期结构称之为光子晶体[1](photonic crystal)。光子晶体的思想来源于一定的理论背景,人们想到晶体中的电子在周期势场中运动时满足如下的运动规律:
山东理工大学
毕业设计(论文)
一维光子晶体传输特性的理论研究
学院:理学院
专 业:物理学
学生姓名:张国辉
指导教师:高金霞
毕业设计(论文)时间:二О一一年3月21日~6月18日共12周
摘要
本论文的主要内容如下:
简单阐述了光子晶体的概念,主要特征、应用、发展状况、及制作方法。从麦克斯韦方程组出发,推导了光在光子晶体中传播的基本微分方程和一维光学传输矩阵理论。根据传输矩阵法,计算了一维光子晶体的带隙结构及传输特性。利用此种方法进行了模拟计算,得到如下结论:当光子晶体周期数达到一定数值时出现光子禁带。随着周期数的进一步增加,带隙宽度会有较为明显的增加,达到某一峰值增加幅度逐渐减小。而带隙中心波长位置基本不变。在相同的周期数情况下,一维光子晶体高低折射率比大者其带隙宽度较大。无论对于TM波还是TE波,光子禁带都随入射角度的增大向短波长方向移动。但TE波入射,光子禁带宽度随入射角度的增加而增大。而TM波入射,光子禁带宽度随入射角度的增加而减小。还发现缺陷模的厚度对透射峰值具有明显的调节作用,透射峰值会随着厚度的增加而增大,当达到峰值后透射率便随厚度逐渐降低。并且随着缺陷层折射率的增加,缺陷模的中心波长位置也向低频方向移动,同时透射峰值逐渐增大。
1.2.2光子晶体的主要特性
光子晶体的两个主要性质是光子禁带和光子局域,它是光子晶体的应用基础,正是基于光子晶体的这些性质[3],光子晶体才展现出了诱人的应用前景。

一维光子晶体中拓扑量及其界面态的研究

一维光子晶体中拓扑量及其界面态的研究

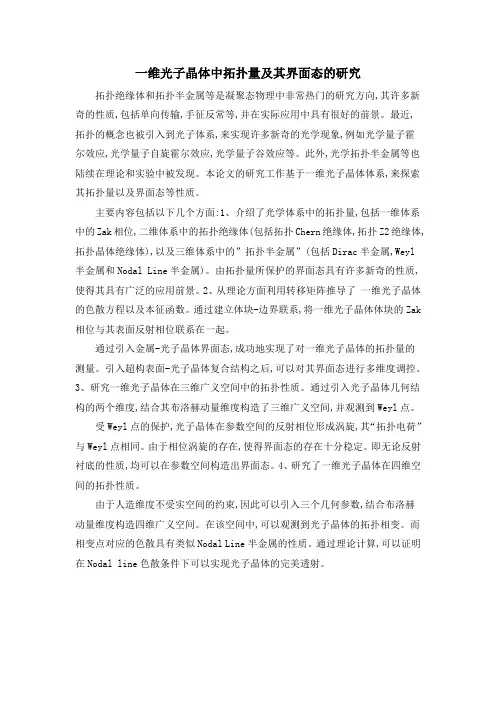

一维光子晶体中拓扑量及其界面态的研究拓扑绝缘体和拓扑半金属等是凝聚态物理中非常热门的研究方向,其许多新奇的性质,包括单向传输,手征反常等,并在实际应用中具有很好的前景。

最近,拓扑的概念也被引入到光子体系,来实现许多新奇的光学现象,例如光学量子霍尔效应,光学量子自旋霍尔效应,光学量子谷效应等。

此外,光学拓扑半金属等也陆续在理论和实验中被发现。

本论文的研究工作基于一维光子晶体体系,来探索其拓扑量以及界面态等性质。

主要内容包括以下几个方面:1、介绍了光学体系中的拓扑量,包括一维体系中的Zak相位,二维体系中的拓扑绝缘体(包括拓扑Chern绝缘体,拓扑Z2绝缘体,拓扑晶体绝缘体),以及三维体系中的”拓扑半金属”(包括Dirac半金属,Weyl 半金属和Nodal Line半金属)。

由拓扑量所保护的界面态具有许多新奇的性质,使得其具有广泛的应用前景。

2、从理论方面利用转移矩阵推导了一维光子晶体的色散方程以及本征函数。

通过建立体块-边界联系,将一维光子晶体体块的Zak 相位与其表面反射相位联系在一起。

通过引入金属-光子晶体界面态,成功地实现了对一维光子晶体的拓扑量的测量。

引入超构表面-光子晶体复合结构之后,可以对其界面态进行多维度调控。

3、研究一维光子晶体在三维广义空间中的拓扑性质。

通过引入光子晶体几何结构的两个维度,结合其布洛赫动量维度构造了三维广义空间,并观测到Weyl点。

受Weyl点的保护,光子晶体在参数空间的反射相位形成涡旋,其“拓扑电荷”与Weyl点相同。

由于相位涡旋的存在,使得界面态的存在十分稳定。

即无论反射衬底的性质,均可以在参数空间构造出界面态。

4、研究了一维光子晶体在四维空间的拓扑性质。

由于人造维度不受实空间的约束,因此可以引入三个几何参数,结合布洛赫动量维度构造四维广义空间。

在该空间中,可以观测到光子晶体的拓扑相变。

而相变点对应的色散具有类似Nodal Line半金属的性质。

通过理论计算,可以证明在Nodal line色散条件下可以实现光子晶体的完美透射。

光子晶体论文

光子晶体论文

光子晶体摘要:光子晶体是指具有光子带隙的周期性介电结构材料,按其空间分布分为一维、二维、三维光子晶体,一维光于晶体已得到实际应用,三维光于晶体仍处于实验室实验阶段,由于其优良的性能,未来光子晶体材料必将得到大力开发,应用前景更广泛。

本文简要的论述了光子晶体的原理,理论研究,材料制备以及相关的应用。

光子晶体材料是本世纪最具潜力的材料之一,至从上世间八十年代后期提出这一概念后。

光于材料的研究和应用得到了很太的发展,目前在光纤和半导体激光器中已得到应用,本文就光子材料的基本概念和研究现状综合评述并对其未来发展趋势作出相应预测。

关键字:光子晶体;材料制备;前景应用Hotonic crystalAbstract:photonic crystal is a photonic band gap in periodic dielectric structure material, according to their spatial distribution is divided into one-dimensional, two-dimensional, three-dimensional photonic crystal, one-dimensional light in crystals have been obtained the practical application, 3D light in the crystal is still in the laboratory stage, because of its excellent performance, future photonic crystal material bound to get development, application is more extensive. This paper briefly discusses the principle of photonic crystal, theoretical research, preparation and application. Photonic crystal material is the most potential of one of the materials, to the world in the late eighty put forward this concept. Light in materials research and application has been great development, present in the fiber and semiconductor lasers have been applied, the photonic materials the basic concepts and research status are summarized and the future development trends to make the corresponding prediction.Keywords: photonic crystal material preparation and its application prospect光子晶体的原理1、什么是光子晶体光子晶体是指具有光子带隙的周期性介电结构材料,所谓光子带隙是由于介电常数不同的材料在空间周期性排列导致介电常数的空间周期性,使得光折射率产生周期性分布,光在其中传播时产生能带结构,在带隙中的光子频率被禁止传播,因此称光子禁带,具有光子禁带特征的材料称光子晶体。

固体物理课题论文

固体物理课题论文
原理
国外自1987年光子晶体概念的提出至90年代初期,这期间的研究主要是集中在光子晶体禁带的理论计算和微波波段光子晶体的实验研究方面。之后,有关红外波段、可见光波段、微纳米尺寸光子晶体的研究逐步开展起来,并在制作和加工方面取得了一定的突破,为光子晶体应用于各种光学器件及计算机领域奠定了基础。然而,由于我国对光子晶体的研究起步比较晚,目前研究还主要集中在光子晶体带隙特性的理论分析和计算上。国内对光子晶体的研究,起初主要局限于从事凝聚态物理研究的几所高校,如南京大学、复旦大学、浙江大学等。由于这些单位长期从事固态结构的研究,所以得到的信息也早,不过,他们主要的研究工作也仅仅局限于光子晶体带隙特性的理论分析和计算上。复旦大学应用表面物理国家重点实验室剑教授,提出了光子带隙材料异质结构和量子陷阱结构以及可以用二维光子带隙材料来制作的偏振器等。他们开展了光子带隙材料在国防科技上的应用,从理论上证明了光子带隙材料制作红外隐身材料的可行性等。
《固体物理》课程论文
题目:一维光子晶体的能带结构研究
系别:化学与材料工程系
专业:粉体材料科学与工程
班级:粉体(2)班
学号:1103012034
姓名:王慧慧
一维光子晶体的能带结构研究
摘要:
“光子晶体"的概念是1987年S.John和E.Yabloncvitch分别提出来的。而在当今世界,科学家们在不断研究电子控制的同时发现由于电子的特性,半导体器件的集成快到了极限,而光子有着电子所没有的优越特性:传输速度快,没有相互作用。所以科学家们希望能得到新的材料,可以像控制半导体中的电子一样,自由地控制光子。与此同时随着科学技术的发展特别是制造工艺技术的发展,使得光子晶体的制造不仅变得可能,还得到了长足的进步,在可见光及红外波段可以制成具有所需能带结构的光子晶体,实现对光的控制。因此近年来光子晶体得到深入广泛的研究与应用。

一维光子晶体

一维光子晶体

一维光子晶体
1 一维光子晶体的介绍
一维光子晶体是一种新型的光纤,它可以整合传统的光纤和光子晶体的优势,用来实现光信号的传输和处理。

一维光子晶体具有两个显著特点:一是具有组织,即多种层结构;二是有能量带结构,即由一组复杂的原子束束在一个能量带内构成多集群。

一维光子晶体广泛应用于光信号收发和处理。

其主要功能包括:光传输、光放大、光调制、光压缩、光分流和光浊化等过程。

由于这些过程的优越性能,一维光子晶体可以大大提高光信号的性能,进而实现高效的信号处理技术。

一维光子晶体的制备方法有很多,主要有大原子自组装法、分子介导成膜法和多组分化学气相沉积法等。

这些方法都能够在几百纳米的范围内建立一维光子晶体。

一维光子晶体可以有效地改善信号传输和处理效率,并且可以在较短的光纤上传输大量的资讯,因而得到越来越多的应用。

它通常用于光纤通信、光存储、紫外波段感测等多个领域。

因此,一维光子晶体具有广阔的应用前景,可以为传统的光纤通信技术带来更高的效率,满足当今通信技术不断发展的需要。

光子晶体材料的制备与性能研究毕业论文

光子晶体材料的制备与性能研究毕业论文

光子晶体材料的制备与性能研究毕业论文在这篇论文中,我将探讨光子晶体材料的制备与性能研究。

光子晶体是一种具有周期性介电常数或折射率的材料,它能够控制光的传播与调制光的特性。

本文将从制备方法、性能表征以及应用方面进行讨论。

一、光子晶体的制备方法光子晶体的制备方法主要包括自组装法、模板法和光刻制备法。

自组装法是以相互吸引的机理,通过控制分子或胶体颗粒的组装行为,形成周期性结构。

模板法通过使用二维或三维模板,将材料填充到模板孔隙中,形成光子晶体结构。

光刻制备法则使用光刻技术制备微米尺度的结构,然后通过沉积材料形成光子晶体。

二、光子晶体的性能表征光子晶体的性能主要通过光学、电学和磁学等方面进行表征。

光学性质主要包括禁带、折射率、反射光谱等;电学性质则涉及电介质常数、局域场强度分布等;磁学性质则与材料的磁导率有关。

这些性质的表征可以通过扫描电子显微镜、透射电子显微镜、拉曼光谱和X射线衍射等技术手段来实现。

三、光子晶体的应用光子晶体由于其具有特殊的光学性质,在光学通信、传感器、光子芯片和光学器件等领域都有广泛的应用。

在光学通信领域,光子晶体光纤的应用可以实现光信号的高速传输和光波导的低损耗。

在传感器领域,光子晶体材料可以用于制备高灵敏度和高选择性的传感器,用于检测环境中的温度、压力和化学物质等参数。

在光子芯片和光学器件领域,光子晶体的周期性结构可以用于构建光学滤波器、光学波导器件和光学集成芯片。

四、光子晶体材料的研究进展与挑战当前,光子晶体材料的研究主要集中在对制备方法的改进和性能的优化上。

例如,通过改变自组装条件、选择合适的模板材料以及控制光刻参数等,可以实现更高质量的光子晶体材料制备。

此外,还可以通过改变材料的组成、形貌和结构来优化光子晶体的性能,以实现更广泛的应用。

然而,光子晶体材料的制备仍然面临一些挑战,如制备过程的复杂性、材料成本的高昂以及光子晶体的稳定性等。

综上所述,光子晶体材料的制备与性能研究是一个具有重要意义的领域。

对于一种特殊一维光子晶体的研究

对于一种特殊一维光子晶体的研究

对于一种特殊一维光子晶体的研究秦琦南京大学 2002届物理系基础学院指导老师祝世宁教授ByQin QiSupervised byProfessor ZHU ShiningA DissertationSubmitted to the Physics Department of Nanjing University forThe Degree of BachelorPhysic Department of Nanjing UniversityNanjing 210093,P.R.China目录摘要 (4)Abstract (5)前言电子向光子的转化 (6)第一章光子晶体 (8)1.综述 (8)2.基本理论 (9)3.光子晶体的特征及应用 (11)4.光子晶体理论研究的方法 (13)4.1转移矩阵法 (13)4.2平面波方法 (14)4.3差分或有限差分法 (14)4.4 N阶法 (14)第二章光学微腔与光子晶体 (16)第三章关于一种特殊一维光子晶体 (22)1设想 (22)2一维结构的研究方法 (24)2.1.一维光子晶体的投射率和反射率的计算 (24)2.2.光子在一维光子晶体中传播的电磁波解释 (25)3一维光子晶体的应用 (26)3.1. 用一维光子晶体制作光纤 (27)3.2. 光子晶体在天线上的应用 (27)3.3.用一维光子晶体增强非线性效应和获得快的响应速度 (28)4双周期光子晶体透射谱的研究 (28)4.1禁带的展宽 (28)4.2禁带中透射峰及分频现象的讨论 (31)4.2.1一维光子晶体的紧束缚理论 (31)4.2.2双周期的透射峰数和分频数的特征 (33)5双周期一维光子晶体的一些待研究问题及展望 (37)参考文献 (39)致谢 (41)摘要:本文对目前光电子领域中光子晶体的研究做了综述,并着重对光子晶体在微腔领域内的应用做了详细阐述。

之后,作者研究了一种独特的一维双周期光子晶体,并用紧束缚的理论对双周期光子晶体的透射峰及透射峰的分频做了分析,得到了透射峰及其分频数量的一些规律。

一维光子晶体提高LED光提取效率的研究

一维光子晶体提高LED光提取效率的研究

m11 + m12 pl p0 + m21 + m22 pl
(19)
式中 p = ε µ cosθ
p0 ——该结构左侧接触的外界环境的系数
pl ——该结构右侧接触的外界环境的系数。
则反射率和透射率可以表示为:
R= r2
(20)
T = ( pl p1 )t 2
(21)
2 结构设计与实验分析
缺陷光子晶体的传输特性不仅与光子晶体的周期数,折射率等这些材料自身的晶体结构 参数有关系,而且还和入射光的偏振态及入射角有很大关系,因此必须讨论缺陷层材料和厚 度对一维光子晶体反射率的影响
E2 = Ei2 + Er2
(8)
H 2 = H i2 cosα − H r 2 cosα
(9)
根据公式(8)和(9)可得
Er2 = Ei2 − E2
(10)
H r 2 = H i2 − H 2 cosα
(11)
把式(10)代入式(7)可以得到
( ) E
' r
2
=
v Ei 2

E2
exp[− i(kxtgα + kz )h]
⎟⎟⎠⎞
=
M
N
⎜⎜⎝⎛
E N +1 H N +1
⎟⎟⎠⎞
(15)
式中 M N ——第 N 层介质的传输特性矩阵。
同理,对于第 N-1 层介质,应用(15)式可以得到:
⎜⎜⎝⎛
E N −1 H N −1
⎟⎟⎠⎞
=
M
N −1⎜⎜⎝⎛
EN HN
⎟⎟⎠⎞
(16)
根据公式(15)和(16)可得:
⎜⎜⎝⎛

一维光子晶体的能带结构计算与分析

一维光子晶体的能带结构计算与分析
the optical thickness of the two medium layer is equal to each other,and the stop band disappeared where the frequency∞of incident light is even times of the fundamental
(1)研究了一维光子晶体的禁带宽度及出现的位置随着构成光子晶体的介质 材料的折射率、介质层厚度等参数的变化关系。结果表明:当两种介质材料的光 学厚度相等时,一维光子晶体的能带结构较其他情况下更为明显、更有规则,在 基频的偶数倍频处的禁带消失,只在基频的奇数倍频附近出现禁带,而且光子禁带
的宽度和构成光子晶体的两种介质材料折射率的比值(na饥)成正比,此比值越
number symmetry distribute in the stop band.The
of transmittance apex equals to the
number of the adulteration layer as multilayer adulteration.Since all periods of the
II
云南大学硕士学位论文
incident angle of light.A transmittance apex will appeared at the frequency 0)0 while the
optical thickness of the adulteration layer is odd times of optical thickness of the
even times of COo.The relation ship between photonic band gap of 1 D temary photonic

一维光子晶体反射率及界面态的研究现状

一维光子晶体反射率及界面态的研究现状

一维光子晶体反射率及界面态的研究现状
随着纳米技术的发展,人们对光子晶体的研究也逐渐深入。

光子晶体是一种具有周期性介电常数的材料,可以通过控制其结构周期,使其在特定波长范围内发生光子禁带。

因此,光子晶体具有优异的光学性能和应用前景。

目前,一维光子晶体已成为光子晶体研究的重要领域之一。

一维光子晶体的结构由一层周期性介质组成,它们的厚度相等且在一定范围内变化。

在光子禁带中,一维光子晶体表现出类似金属的反射特性。

因此,一维光子晶体的反射率成为研究的重点之一。

已经有许多研究表明,在一维光子晶体中,反射率的大小可以通过控制结构周期和介质层厚度来实现。

近年来,一些研究还发现,一维光子晶体表面会产生界面态。

这些界面态可以影响光子晶体的光学性能和应用效果。

目前,对于一维光子晶体界面态的研究还处于起步阶段,有待进一步深入探究。

总体而言,一维光子晶体的研究中涉及的重要问题包括了反射率和界面态。

未来,在纳米技术和光子晶体研究领域的不断发展中,一维光子晶体的研究将会进一步深入,并进一步带动光学器件和光通信等领域的发展。

一维光子晶体的带隙结构研究

一维光子晶体的带隙结构研究

一维光子晶体的带隙结构研究1 一维光子晶体的带隙结构研究近年来,一维光子晶体受到越来越多的关注,它能带来新颖而有趣的物理性质以及卓越的量子特性,在多领域的应用中具有重要意义。

一维光子晶体具有与普通实体晶体不同的量子特性,这就要求它们的研究者了解它的带隙结构,即该晶体中能够支持电子振动的能带。

由于一维光子晶体的端晶体机构,其电子微观结构与普通实体晶体有许多不同之处。

它具有超高的光学非线性及损耗比值,拥有极其宽的带隙,这一特性非常重要,可用来实现深紫外至可见光光子检测、通信、能源储存等应用。

因此,研究一维光子晶体的带隙结构及其特性成为各学科关注的研究焦点。

常见的带隙计算方法有集体模型计算、坐标变换计算、拉格朗日变量计算等,但尚未有一种完整的方法能够计算出一维光子晶体的带隙结构。

目前,在带隙结构方面,以实验法分析和理论解释为主,中间缺少定量研究。

因此,为了更精确地估计一维光子晶体的带隙结构,我们结合精确计算和实验法,开展了带隙结构的精确计算研究。

首先,通过精细模型量子力学方法计算得到一维光子晶体的电子结构,接着将结构放置在对应的坐标系下,利用拉格朗日变量计算带隙结构,将带隙结构的计算结果与实验测量结果进行比较,以进一步检验带隙计算精度。

第二步,根据实际应用,进一步可以分析带隙结构上下界,得到具体的非线性光子学应用。

首先,观察电子带结构:分析电子能量带谱,探查格拉司能隙的位置,以了解该系统的光学性质;其次,计算并比较光子能量带和电子能量带的差别以及电子振动弛豫性能,从而估计一维光子晶体的损耗特性;最后,依据电子结构的裂变,计算和分析轨道移动和电子振动相之间的关系,以此类推计算其非线性光学性质。

2 结论自从1938年由贝尔发现普朗克振荡器和普朗克果仁,科学家就开始关注一维光子晶体的物理性质,而本研究可以帮助我们更快地了解深紫外至可见光带隙结构及特性,从而实现更多应用。

结合精确计算和实验法,可以更精确地估计出一维光子晶体的带隙结构,这样可以更好地分析电子能量带的位置以及电子振动的弛豫性能,从而得出一维光子晶体的损耗特性。

一维拓扑光子晶体

一维拓扑光子晶体

一维拓扑光子晶体引言:光子晶体是一种具有周期性的材料结构,其中包含周期性的折射率或介电常数分布。

它们可以通过改变周期、形状和材料等参数来调控光的传播性质。

在光子晶体中,光子的行为类似于电子在晶体中的行为,因此可以研究光子的拓扑性质。

本文将重点介绍一维拓扑光子晶体的研究进展和应用。

一、光子晶体的基本原理光子晶体是一种由周期性结构组成的光学材料,其周期性结构可以通过改变材料的折射率或介电常数来实现。

光子晶体的周期性结构导致光在其中的传播受到限制,产生了光子能隙。

这些能隙可以用来控制光的传播方向、频率和偏振等性质,因此具有广泛的应用前景。

二、一维拓扑光子晶体的研究进展一维拓扑光子晶体是指在一维空间中具有拓扑性质的光子晶体。

拓扑性质是指物体在连续变形的情况下保持不变的性质,它可以用拓扑不变量来描述。

在一维拓扑光子晶体中,光的传播性质受到了拓扑保护,不受杂质和缺陷的影响,具有较高的稳定性。

研究人员通过改变一维拓扑光子晶体的周期、形状和材料等参数,实现了光的拓扑边界态。

这些拓扑边界态可以在光子晶体中传播,并且与材料的拓扑不变量相关联。

通过调控拓扑边界态的性质,可以实现光的传输、传感和操控等应用。

三、一维拓扑光子晶体的应用一维拓扑光子晶体具有广泛的应用前景,特别是在光学器件和光子集成电路中。

由于拓扑边界态的存在,一维拓扑光子晶体可以实现光的无损传输,并且不受杂质和缺陷的影响。

这使得它们在光学通信、光学传感和光学计算等领域具有重要的应用价值。

一维拓扑光子晶体还可以用于构建光学波导和光学谐振腔等光学器件。

通过调控拓扑边界态的性质,可以实现光的定向传输和波长选择性。

这对于光子集成电路的制备和光学器件的性能优化具有重要意义。

四、结论一维拓扑光子晶体是一种具有拓扑性质的光子晶体,通过调控其周期、形状和材料等参数,可以实现光的拓扑边界态。

这些拓扑边界态具有较高的稳定性和无损传输性能,在光学器件和光子集成电路中具有广泛的应用前景。

纳米颗粒一维光子晶体的制备及其在控制发光方面的应用

纳米颗粒一维光子晶体的制备及其在控制发光方面的应用

纳米颗粒一维光子晶体的制备及其在控制发光方面的应用
本文采用较为简便、传统的溶胶-凝胶法合成了稳定的SiO2、TiO2溶胶,并利用机械旋涂法制备了高反射性能的光子晶体及带有缺陷层的光子晶体,通过场发射电镜对其断面形貌进行了表征;主要以紫外-可见吸收光谱(UV-Vis)为表征手段,通过旋涂速度、溶胶浓度、处理温度旋涂层数等影响因素对光子晶体及其缺陷结构的禁带反射光谱的强度和位置进行了调控,探索出获得高反射质量的光子晶体所需要的条件。

用渗透的方法将有机发光体罗丹明B整合到光子晶体及其缺陷结构中,通过控制光子晶体禁带位置来实现光子晶体禁带对罗丹明B发射光谱不同区域的阻滤。

主要以荧光光谱(PL)为表征手段,通过修饰前后罗丹明B光谱的变化得到如下结论:光子晶体禁带的阻滤作用可以使罗丹明B发射光谱发生形状、强度等变化;缺陷结构光子晶体使罗丹明B的发射严格按照发射腔的位置进行,在增加发射强度上有很高的效率。

通过较为简单的液相法制备出ZnO量子点,该量子点的直径约5~7nm,并对其进行了TEM、XRD、TG-DTA的表征。

通过将氧化锌量子点与二氧化硅二氧化钛溶胶的混合,将量子点整合到光子晶体之中,并通过光子晶体禁带的控制实现对氧化锌发射光谱不同位置的阻滤,进而对氧化锌光谱进行了形状、强度、位置等全方位的修饰。

通过缺陷结构光子晶体的修饰说明了在腔发射中光子严格按照反射腔的位置逃逸;缺陷结构的光子晶体将其他部位的能量聚集到光谱腔的位置进行发射,使得腔发射的发射峰具有强度高、发射范围窄的特点。

光子晶体原理范文

光子晶体原理范文

光子晶体原理范文光子晶体原理是指一种由周期性的折射率分布构成的周期性结构,其在光学领域具有非常重要的应用价值。

光子晶体可以通过改变周期性结构的周期长度和折射率分布来控制光的传播和透射特性,从而实现对光的波长、频率、方向和强度的调控,具有很高的光学功能性。

光子晶体的形成需要两个基本条件,即周期性结构和折射率分布差异。

周期性结构是指晶体中的单元格以一定的规律排列,可以是一维、二维或三维的周期性排列。

而折射率分布差异是指晶体中的材料具有不同的折射率,在一些区域具有较高的折射率,在其他区域则具有较低的折射率。

光子晶体的最重要特性之一是光子禁带,即在特定的波长范围内,光子晶体不允许一些频率范围的光波传播。

这是由于在光子晶体中存在周期性结构,当光波的频率和晶体的周期匹配时,光波会和晶体内的周期性结构相互干涉,导致光波被散射、反射或吸收,从而无法传播过去。

光子禁带的存在使得光子晶体具有许多应用价值,比如光学滤波器、波导器件、光学波分复用等。

光子晶体的性质可以通过改变周期性结构和折射率分布来调节。

周期性结构的改变可以通过改变晶体的单元格间距或者单元格的形状来实现。

这些改变会直接影响光子晶体中的光子禁带大小和位置,从而改变光子晶体对特定波长范围内的光的响应。

折射率分布的改变可以通过改变晶体中不同材料的折射率,或者通过引入缺陷或杂质来调节。

这些改变可以使得光子晶体产生缺陷模式,如边界态、共振态等,从而实现对光的局域控制。

光子晶体的制备可以通过多种方法实现,如光刻技术、溶胶-凝胶法、等离子体增强化学气相沉积等。

这些方法可以根据需要的周期性结构和折射率分布进行选择,并且可以实现从宏观尺度到纳米尺度的光子晶体制备。

光子晶体的应用非常广泛,包括光子晶体光纤、光子晶体光放大器、光子晶体激光器、光子晶体太阳能电池、光子晶体传感器等。

在光通信领域,光子晶体可以通过改变波导中的周期性结构和折射率分布,来实现对光信号的调控和传输,从而实现高速、高带宽的光通信。

1维光子晶体的能带结构分析

1维光子晶体的能带结构分析

1维光子晶体的能带结构分析张志新;肖峻【摘要】为了分析研究1维光子晶体的结构参量对其能带结构的影响,并把这种影响作用应用到滤波器的设计中,采用传输矩阵法、利用MATLAB仿真软件,对不同结构参量的1维光子晶体的能带结构进行了计算仿真,分别得到了不同周期数、不同介质层厚度、不同介质折射率的1维光子晶体的能带分布图,进一步分析比较,得出了1维光子晶体的结构参量对其能带结构的影响。

结果表明,较大的周期数可以使1维光子晶体的禁带边缘更加陡峭,通带透射性增强,能带分布更加分明;介质层厚度可以调节光子晶体的能带分布情况及能带宽度;介质折射率比值可以改变禁带宽度,禁带宽度随介质折射率比值的增大而增大。

这些结果对宽带带阻滤波器的设计是有帮助的。

%In order to analyze effect of structure parameters of 1-D photonic crystal on energy band structure systematically and apply the result in filter design , transmission matrix method was used .Different energy band structures of photonic crystals of different structural parameters were calculated by MALTAB simulation software .Energy band distributions of 1-D photonic crystal with different cycles , different dielectric layer thickness and different media refractive indices were gotten .Through analysis and comparison , the effects of 1-D photonic crystal structure parameters on energy band structure were gotten .The results show that 1-D photonic crystal with larger cycle number has a steeper forbidden band-edge and higher transmission of pass band .In other word, the band distribution is more distinct .Energy distribution and energy width can be adjusted with dielectric layerthickness of photonic crystal .The width of band gap can be changed by the ratio of the refractive index of the medium .The width of band gap increases with the increase of the ratio of the refractive index of the medium .These results are helpful for the design of filters .【期刊名称】《激光技术》【年(卷),期】2015(000)004【总页数】3页(P525-527)【关键词】材料;光子晶体;传输矩阵法;能带结构;结构参量【作者】张志新;肖峻【作者单位】电子科技大学光电信息学院,成都610054;电子科技大学光电信息学院,成都610054【正文语种】中文【中图分类】O734引言1987年,YABLONOVITCH在讨论如何抑制自发辐射[1]与JOHN在讨论光子局域[2]时各自提出了光子晶体(photonic crystal,PC)的概念。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一维光子晶体层状碘化铅/碘甲基氨的色散关系
自1987 年Yablono vitch[ 1 ] 在周期性排列的电介质中发现光子禁带以来, 人们对光子晶体这种人工结构已做了大量的研究工作。

一维光子晶体, 其结构简单(图示1), 易于制备, 可以设计滤波器、薄膜太阳能电池等光电子学器件的常用结构。

使用CVD法制备卤化铅(碘化铅)层状结构,后期退火在每层碘化铅中加入碘甲基氨,由于二者的介电常数相差较大且呈周期排布所以在堆垛方向上形成一维光子晶体(图示2)。

通常描述光子晶体能带结构的物理参量主要是透射谱、反射谱及其)(k ω色散关系.本文中我们用平面波展开发计算色散关系[2].
光子晶体理论分析中应用最早、最广的一种方法就是平面波展开法。

在计算光子晶体光子能带结构时,平面波展开法直接应用了结构的周期性,将麦克斯韦方程从实空间变换到离散傅立叶空间,将色散关系计算简化为对代数本征值问题的求解.
假设光子晶体处在无源空间, 且是由各向同性、无损耗、非磁性、无色散的线性介质组成
入射波t i e x E t x E ω-=)(),(
由麦克斯韦方程给出其波动方程
2222),()(,t t x E a x x t x E ∂∂=∂∂ε)( 图2 碘化铅层状结构SEM 图
削去时间
)()(-2222x E c x x x E εω=∂∂)( a 为晶格常数,)(x ε为周期性介电函数,
nm
a nm a a a a 4040212
1==+=
⎩⎨⎧<<<<=a x a a x x 1211
,0,)(εεε
1a 为碘化铅厚度,2a 为碘甲基氨厚度,假设二者相等,根据图2可估算大概尺度为40nm
1ε为碘化铅介电常数,2ε为碘甲基氨介电常数,查阅资料取31=ε62=ε 将周期函数)(x ε做周期展开
∑∞-∞==
n x a n i n e x πεε2)( 其中 ⎰-=a x a n i n e x a 02)(1πεε
积分得
⎪⎪⎩⎪⎪⎨⎧≠⎥⎦⎤⎢⎣⎡--=+=-0,1)(20,12212211n e n
i n a a a a a a n i n πεεπεεε 将E(x)展开得到布洛赫波的形式
∑∞-∞=+=
m x a m k i e m B x E )2()()(π 将②③带入①中 ①


∑∑∑∞-∞=∞-∞=+∞
-∞=+⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡+=m n x a n k i x a m i m
n x a n k i e n B e a n k e n B c )2(22)2(22)()2()(πππεπω 进一步做简化处理,只取展开式中的11项,假设B(n)为常数
∑∑∑-=-=+-=+⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡+=5555)2(25
52)2(22)2(m n x a n k i x a m i m n x a n k i e e a n k e c πππεπω
文献参考 [1]YABLONOVITCH E. Inhibit ed spontaneo usem ission in solid- state physics and electr onics [ J] .Phys Rev L ett, 1987, 58( 20) : 2059- 2062.
[2]王成伟.基于介电函数实验值拟合对一维光子晶体能带结构的分析与讨论.Journal o f Nort hw est No rmal Univer sity ( Natural Science)
-1-0.8-0.6-0.4-0.200.20.40.60.81012345678x 1025
图3 色散关系曲线 Wave vector k(π/a) ω
(HZ)。
