气动油泵的工作原理

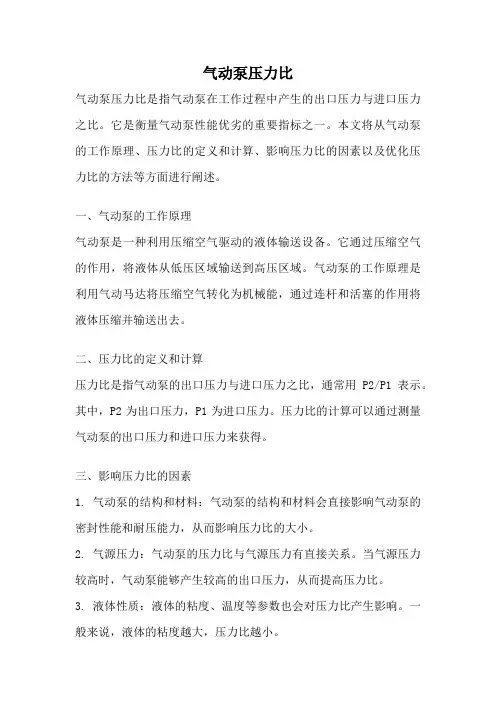

气动泵压力比
气动泵压力比气动泵压力比是指气动泵在工作过程中产生的出口压力与进口压力之比。
它是衡量气动泵性能优劣的重要指标之一。
本文将从气动泵的工作原理、压力比的定义和计算、影响压力比的因素以及优化压力比的方法等方面进行阐述。
一、气动泵的工作原理气动泵是一种利用压缩空气驱动的液体输送设备。
它通过压缩空气的作用,将液体从低压区域输送到高压区域。
气动泵的工作原理是利用气动马达将压缩空气转化为机械能,通过连杆和活塞的作用将液体压缩并输送出去。
二、压力比的定义和计算压力比是指气动泵的出口压力与进口压力之比,通常用P2/P1表示。
其中,P2为出口压力,P1为进口压力。
压力比的计算可以通过测量气动泵的出口压力和进口压力来获得。
三、影响压力比的因素1. 气动泵的结构和材料:气动泵的结构和材料会直接影响气动泵的密封性能和耐压能力,从而影响压力比的大小。
2. 气源压力:气动泵的压力比与气源压力有直接关系。
当气源压力较高时,气动泵能够产生较高的出口压力,从而提高压力比。
3. 液体性质:液体的粘度、温度等参数也会对压力比产生影响。
一般来说,液体的粘度越大,压力比越小。
4. 气动泵的工作状态:气动泵的工作状态包括气源压力、气动泵的排气口开度等。
这些因素会直接影响气动泵的输出压力和压力比。
四、优化压力比的方法1. 选择合适的气动泵型号:不同型号的气动泵具有不同的压力比特性。
在选择气动泵时,应根据具体的工作条件和要求,选择合适的型号,以实现较高的压力比。
2. 提高气源压力:增加气源压力可以有效提高气动泵的出口压力,从而提高压力比。
3. 优化液体输送系统:通过合理设计和优化液体输送系统,如减少管道阻力、增加管道直径等措施,可以降低液体输送过程中的能量损失,提高压力比。
4. 选择适当的液体:在液体的选择上,应根据具体的工作条件和要求,选择具有较低粘度的液体,以提高压力比。
气动泵压力比是衡量气动泵性能的重要指标之一。
通过合理选择气动泵型号、提高气源压力、优化液体输送系统和选择适当的液体等方法,可以有效提高气动泵的压力比,提高其工作效率和性能。

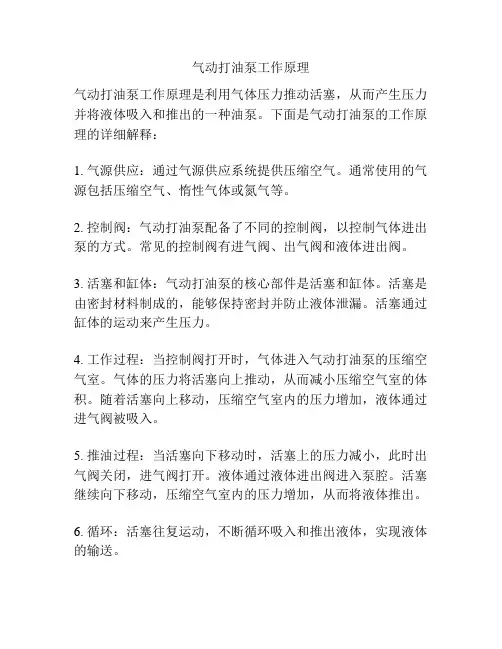

气动打油泵工作原理
气动打油泵工作原理
气动打油泵工作原理是利用气体压力推动活塞,从而产生压力并将液体吸入和推出的一种油泵。
下面是气动打油泵的工作原理的详细解释:
1. 气源供应:通过气源供应系统提供压缩空气。
通常使用的气源包括压缩空气、惰性气体或氮气等。
2. 控制阀:气动打油泵配备了不同的控制阀,以控制气体进出泵的方式。
常见的控制阀有进气阀、出气阀和液体进出阀。
3. 活塞和缸体:气动打油泵的核心部件是活塞和缸体。
活塞是由密封材料制成的,能够保持密封并防止液体泄漏。
活塞通过缸体的运动来产生压力。
4. 工作过程:当控制阀打开时,气体进入气动打油泵的压缩空气室。
气体的压力将活塞向上推动,从而减小压缩空气室的体积。
随着活塞向上移动,压缩空气室内的压力增加,液体通过进气阀被吸入。
5. 推油过程:当活塞向下移动时,活塞上的压力减小,此时出气阀关闭,进气阀打开。
液体通过液体进出阀进入泵腔。
活塞继续向下移动,压缩空气室内的压力增加,从而将液体推出。
6. 循环:活塞往复运动,不断循环吸入和推出液体,实现液体的输送。
气动油泵的工作原理
GMCCPMA 班06-02主题气动油泵的工作原理如下图1-1所示,一、气动泵的工作原理如下:1、压缩空气通过过滤网14进入,推动选择阀2下降,然后气体通过通道b进入缸体推动活塞7下降,与活塞7相连的柱塞17同时跟着活塞动作,柱塞把腔体的油通过单向阀R压向出油口。
2、当柱塞下降到下行程时,选择阀2关闭,并阻止压缩空气进入气缸体内,然后靠气缸内的弹簧10克服气压压力并推动活塞上升,柱塞也跟着上升,这时候吸入单向阀24打开把油吸到腔体内,气体通过通道a和b从消声器12排放出去。
3、当柱塞上升到上行程时,选择阀再次打开,压缩空气推动柱塞进行排油过程。
4、在没有负载的情况下,大约以每分钟2000次冲程次数的高速频率重复以上1到3动作,直到气压和油压稳定为止。
当两者的压力都达到恒定时,泵的循环动作会自动停止。
假如油压回路压力意外下降,只要压缩空气长期供应泵就会自动运作,直到油压重新达到恒定为止。
二、压力调整1、通过调压阀设定压缩空气的压力2到3kgf/cm2运行气动泵。
2、打开出油口的排空气阀,这时候看到一股带有奶白色气泡的流体流出来,继续排空直到气泡消失为止,然后关闭排空气阀并停止气动泵。
假如没有排空气阀提供,也可以拧松出油口的管接头进行排空气。
3、进行完泵的排空气后,用相同的方式到油压回路的其它组成部分进行排空气。
4、油压回路上所有排空气步骤都完成后,把压缩空气的压力设定为额定工作压力(泵型号:HPE6308的额定压力是4.8kgf/cm2)并启动气动泵。
5、如果在位置不好的地方进行排空气有困难时,可以进行多次关闭和打开压缩空气源快速地完成排空气。
气动水泵的原理
气动水泵的原理气动水泵是一种利用压缩空气作为动力源,通过气压作用将水抽送到一定高度或距离的装置。
它具有结构简单、操作方便、使用范围广泛的特点,被广泛应用于水泵工程、石油化工、矿山、建筑、农田灌溉等领域。
气动水泵的工作原理是通过气动驱动器将压缩空气转换成机械能,从而实现水的抽送。
其主要部件包括气动驱动器、气驱腔和水泵本体三个部分。
气动驱动器是气动水泵的能量转换装置,是将压缩空气能量转换为机械能的核心装置。
气动驱动器通常由气缸、活塞和阀门等组成。
当压缩空气通过气动驱动器的气缸时,气缸内的活塞受到气压的作用而产生推动力。
气动驱动器的设计是关键,可以根据压力要求和使用环境的不同,选择合适的气缸结构和尺寸。
气驱腔是气动水泵中的特殊结构,它位于气动驱动器和水泵本体之间,起到传递动力和保护水泵的作用。
气驱腔内有两个阀门,一个是进水阀,一个是出水阀。
进水阀和出水阀的开启和关闭由气压控制。
当气压推动活塞运动时,进水阀关闭,出水阀打开,水泵本体就会开始工作。
当气压停止时,进水阀打开,出水阀关闭,水泵停止工作。
气驱腔的设计合理性可以影响气动水泵的性能和工作效率。
气驱腔通常采用耐磨橡胶或聚四氟乙烯等材料进行密封,以防止泄漏和磨损。
水泵本体是气动水泵中的另一个关键部分,它负责将气驱腔中进入的水抽送出去。
水泵本体的结构一般包括泵体、叶轮和密封装置。
在工作过程中,叶轮受到气动力的作用,迅速旋转并抽取水。
叶轮的设计和材料选择直接影响到水泵的抽水能力和效率。
同时,水泵本体还需要具备合适的密封装置,以防止水泵泄漏和受损。
在气动水泵的工作过程中,压缩空气通过气动驱动器的作用,产生了推动力。
推动力将杆活塞推动到一定位置,使进水阀关闭,出水阀打开。
此时,水泵本体开始工作,叶轮迅速旋转并抽取水。
当压缩空气停止供应时,进水阀打开,出水阀关闭。
推动力消失,水泵停止工作。
总结起来,气动水泵是利用压缩空气通过气动驱动器产生推动力,从而将水抽送出去的装置。

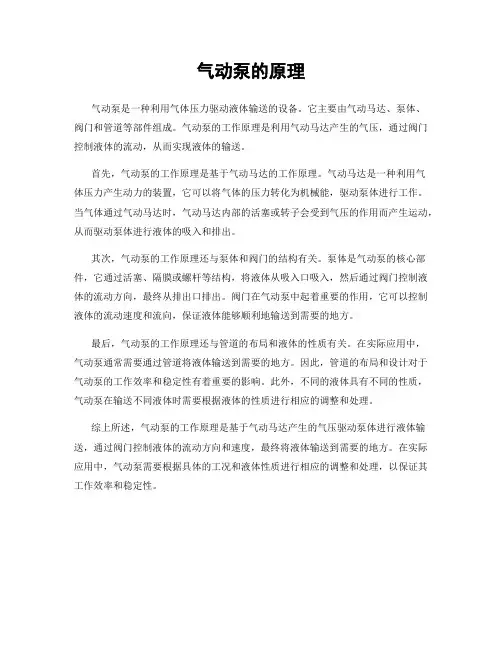

气动泵的原理
气动泵的原理
气动泵是一种利用气体压力驱动液体输送的设备。
它主要由气动马达、泵体、
阀门和管道等部件组成。
气动泵的工作原理是利用气动马达产生的气压,通过阀门控制液体的流动,从而实现液体的输送。
首先,气动泵的工作原理是基于气动马达的工作原理。
气动马达是一种利用气
体压力产生动力的装置,它可以将气体的压力转化为机械能,驱动泵体进行工作。
当气体通过气动马达时,气动马达内部的活塞或转子会受到气压的作用而产生运动,从而驱动泵体进行液体的吸入和排出。
其次,气动泵的工作原理还与泵体和阀门的结构有关。
泵体是气动泵的核心部件,它通过活塞、隔膜或螺杆等结构,将液体从吸入口吸入,然后通过阀门控制液体的流动方向,最终从排出口排出。
阀门在气动泵中起着重要的作用,它可以控制液体的流动速度和流向,保证液体能够顺利地输送到需要的地方。
最后,气动泵的工作原理还与管道的布局和液体的性质有关。
在实际应用中,
气动泵通常需要通过管道将液体输送到需要的地方。
因此,管道的布局和设计对于气动泵的工作效率和稳定性有着重要的影响。
此外,不同的液体具有不同的性质,气动泵在输送不同液体时需要根据液体的性质进行相应的调整和处理。
综上所述,气动泵的工作原理是基于气动马达产生的气压驱动泵体进行液体输送,通过阀门控制液体的流动方向和速度,最终将液体输送到需要的地方。
在实际应用中,气动泵需要根据具体的工况和液体性质进行相应的调整和处理,以保证其工作效率和稳定性。

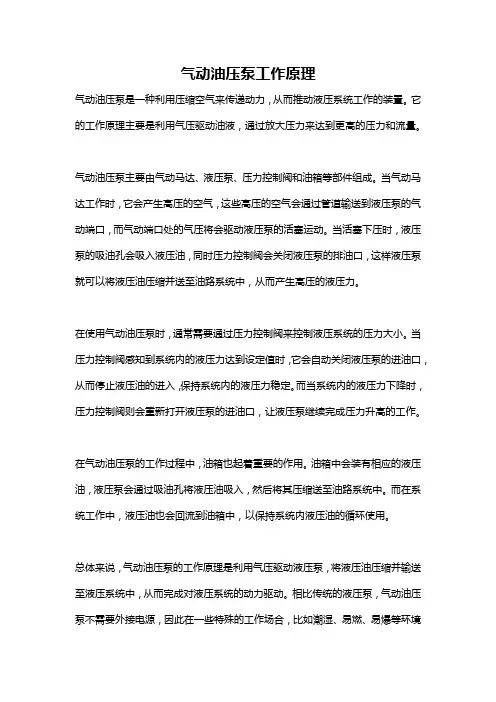

气动油压泵工作原理
气动油压泵工作原理气动油压泵是一种利用压缩空气来传递动力,从而推动液压系统工作的装置。
它的工作原理主要是利用气压驱动油液,通过放大压力来达到更高的压力和流量。
气动油压泵主要由气动马达、液压泵、压力控制阀和油箱等部件组成。
当气动马达工作时,它会产生高压的空气,这些高压的空气会通过管道输送到液压泵的气动端口,而气动端口处的气压将会驱动液压泵的活塞运动。
当活塞下压时,液压泵的吸油孔会吸入液压油,同时压力控制阀会关闭液压泵的排油口,这样液压泵就可以将液压油压缩并送至油路系统中,从而产生高压的液压力。
在使用气动油压泵时,通常需要通过压力控制阀来控制液压系统的压力大小。
当压力控制阀感知到系统内的液压力达到设定值时,它会自动关闭液压泵的进油口,从而停止液压油的进入,保持系统内的液压力稳定。
而当系统内的液压力下降时,压力控制阀则会重新打开液压泵的进油口,让液压泵继续完成压力升高的工作。
在气动油压泵的工作过程中,油箱也起着重要的作用。
油箱中会装有相应的液压油,液压泵会通过吸油孔将液压油吸入,然后将其压缩送至油路系统中。
而在系统工作中,液压油也会回流到油箱中,以保持系统内液压油的循环使用。
总体来说,气动油压泵的工作原理是利用气压驱动液压泵,将液压油压缩并输送至液压系统中,从而完成对液压系统的动力驱动。
相比传统的液压泵,气动油压泵不需要外接电源,因此在一些特殊的工作场合,比如潮湿、易燃、易爆等环境中更加安全可靠。
因此,在许多机械设备和工业领域中,气动油压泵被广泛应用,为生产和工程提供了便利。
总的来说,气动油压泵通过气动驱动、液压压力生成、压力控制以及油箱循环等过程,完成了对液压系统的动力传递和控制。
这种工作原理使得气动油压泵在各种特殊环境中都能够可靠地发挥作用,为工业生产和设备操作提供了强大的支持。
气动油泵工作原理及构造
气动油泵工作原理及构造
气动油泵是一种以压缩空气为动力源的泵,它利用压缩空气的压力来驱动泵的工作。
以下是气动油泵的工作原理及构造的基本描述:
工作原理:
1. 压缩空气进入气动油泵:压缩空气通过进气口进入泵体。
2. 驱动活塞运动:压缩空气作用在气动油泵的活塞上,推动活塞向上运动。
3. 形成压力差:当活塞向上运动时,泵腔内的容积增大,产生低压区域。
同时,出油口处的单向阀关闭,防止油液回流。
4. 吸入油液:在低压区域的作用下,油液通过进口处的吸油口被吸入泵腔。
5. 压缩油液:当活塞向下运动时,泵腔内的容积减小,油液被压缩。
6. 排出油液:被压缩的油液通过出油口处的单向阀被推出泵体,进入油路系统。
构造:
1. 泵体:泵体是气动油泵的主体部分,容纳活塞和其他部件。
2. 活塞:活塞在泵腔内上下运动,通过压缩空气的推动来实现油液的吸入和排出。
3. 进出油口:泵体上设有进油口和出油口,用于连接油路系统。
4. 单向阀:在进出油口处设有单向阀,用于控制油液的流向,防止回流。
5. 压缩空气接口:气动油泵通常配备压缩空气接口,用于连接压缩空气源。
需要注意的是,不同类型和规格的气动油泵可能在工作原理和构造上会有所差异,但基本原理是相似的。
在实际应用中,气动油泵通常用于需要高压、高流量的油液输送场合,如工业生产线、机械设备等。
如果你需要更详细的信息,建议查阅相关的产品手册或咨询专业人士。
气动油泵工作原理及构造
气动油泵工作原理及构造
气动油泵是一种利用气压驱动的液压泵,主要用于输送各种液
体介质。
它由气动马达、液压泵、气动控制阀和油箱等部分组成。
气动油泵的工作原理和构造对于使用者来说非常重要,下面将详细
介绍气动油泵的工作原理及构造。
首先,气动油泵的工作原理是利用气压产生的动力来驱动液压泵,从而实现液体的输送。
当气动控制阀打开时,气动马达会受到
气源的供给,产生动力输出。
气动马达的输出轴与液压泵相连,通
过机械传动的方式将气动马达的动力传递给液压泵,使液压泵开始
工作。
液压泵在受到动力驱动后,会将液体从油箱中吸入,然后通
过管道输送至需要的地方。
当气动控制阀关闭时,气动马达停止供气,液压泵停止工作,液体输送也随之停止。
其次,气动油泵的构造主要由气动马达、液压泵、气动控制阀
和油箱等部分组成。
气动马达通常采用气动活塞马达或气动涡轮马达,其特点是结构简单、体积小、重量轻、输出功率大。
液压泵通
常采用齿轮泵、柱塞泵或螺杆泵,其特点是输送流量大、压力稳定、噪音小。
气动控制阀通常采用手动控制阀或自动控制阀,用于控制
气动马达的启停和转向。
油箱用于储存液体介质,保证液压泵能够
正常吸入液体。
综上所述,气动油泵是一种利用气压驱动的液压泵,其工作原理是通过气动马达驱动液压泵实现液体的输送,其构造主要包括气动马达、液压泵、气动控制阀和油箱等部分。
了解气动油泵的工作原理及构造对于正确使用和维护气动油泵具有重要意义,可以有效提高气动油泵的工作效率和使用寿命。
气动泵工作原理及构造
气动泵工作原理及构造
气动泵是一种利用气体压力来传递液体的装置,它主要由气动马达、液压泵、
气动控制阀等部件构成。
气动泵的工作原理和构造对于了解其工作过程和性能具有重要意义。
首先,气动泵的工作原理是利用气体的压缩和膨胀来实现液体的输送。
当气动
控制阀打开时,气动泵内的气体被压缩,压力增大,液压泵内的液体被挤压出来;当气动控制阀关闭时,气动泵内的气体膨胀,压力减小,液体被吸入液压泵内。
通过这种方式,液体得以持续地被输送出去,实现了气动泵的工作。
其次,气动泵的构造包括气动马达、液压泵、气动控制阀等部件。
气动马达是
气动泵的动力来源,它通过气体的压缩和膨胀来驱动液压泵进行工作。
液压泵是气动泵的核心部件,它通过气动马达的驱动,实现液体的吸入和排出。
气动控制阀则是控制气动泵工作的关键部件,它通过控制气体的压缩和膨胀来实现液体的输送。
总的来说,气动泵的工作原理和构造是相互配合、相互作用的,只有这些部件
正常工作,才能保证气动泵的正常运行。
因此,在使用气动泵时,需要确保各个部件的正常运行,保持气动泵的清洁和润滑,及时进行维护和保养,以保证气动泵的高效、稳定地工作。
综上所述,气动泵是一种利用气体压力来传递液体的装置,其工作原理和构造
对于了解其工作过程和性能具有重要意义。
通过深入了解气动泵的工作原理和构造,可以更好地使用和维护气动泵,保证其正常、高效地工作。
气动抽油机工作原理
气动抽油机工作原理
气动抽油机是一种利用气体压缩和释放的原理来进行油品抽取的设备。
它主要由气源装置、工作喉管、吸油室、排油管等组成。
其工作原理如下:
1. 气源装置:气动抽油机通过连接到气源装置上的气管来获取气体能量。
气源装置可以是压缩空气容器或气动泵等。
2. 工作喉管:气源装置通过气管将压缩空气传递至工作喉管。
工作喉管一端连接到吸油室,另一端连接到气源装置,用于传递气体能量。
3. 吸油室:吸油室是气动抽油机的主要工作部件,其内部包含了活塞、密封环等。
当压缩空气通过工作喉管进入吸油室时,活塞会受到气体压力的作用而向下运动,从而增大吸油室的体积。
4. 油品抽取:当吸油室的体积增大时,会造成吸油室内部的压力下降。
这会导致油品从待抽取的容器或油箱中被抽取进入吸油室。
油品进入吸油室后,密封环的作用下,吸油室与外界完全隔离,防止油品泄漏。
5. 排油管:当吸油室内的油品达到一定容量时,气源装置会停止供气,此时,活塞会受到弹性复位力的作用而向上运动,从而减小吸油室的体积。
吸油室压力增加,将油品推入排油管中,最终排出气动抽油机。
通过以上工作原理,气动抽油机能够在没有电源的情况下,利用压缩空气来实现对油品的抽取工作。
它具有结构简单、体积小、操作方便等优点,广泛应用于各种油品抽取的场合。
气动泵的工作原理
气动泵的工作原理
气动泵工作原理是利用压缩空气或气体的能量将液体抽送出来。
它由一个空气马达和一个液体泵组成。
当压缩空气通过空气马达进入气动泵时,空气马达会将空气能量转化为机械能,从而带动液体泵的运转。
空气或气体驱动液体泵内的活塞或齿轮运动,从而产生抽送液体的动力。
在气动泵内部,液体通过吸入阀进入泵腔,在驱动力的作用下,液体被排入排出阀,然后被输送到相应的管道或容器中。
液体的流动速度和压力根据空气马达的转速和驱动力大小来调节。
气动泵具有结构简单、操作方便、抽送压力高、适用范围广等优点。
在一些特殊的工作环境中,如易燃、易爆的场所,气动泵比电动泵更安全可靠。
此外,气动泵还可以根据需要调节压力和流量,以满足不同的工作要求。
总之,气动泵通过压缩空气或气体的能量驱动液体泵,实现液体的抽送和输送。
它在工业领域中有广泛的应用,特别是在需要处理易燃、易爆液体的场所,具有非常重要的作用。
气动泵fp1014u-4-4c原理
气动泵fp1014u-4-4c原理气动泵FP1014U-4-4C是一种常用的工业设备,广泛应用于各个行业的液体输送和加压过程中。
本文将详细探讨气动泵FP1014U-4-4C的原理,并介绍其工作原理、结构组成以及应用范围。
一、工作原理气动泵FP1014U-4-4C是一种通过空气压缩实现液体输送和加压的装置。
其工作原理基于气动与液动的转换。
当压缩空气通过气动泵的气控阀进入气缸时,气缸的活塞受到压缩空气的推动而运动。
活塞的运动引起泵体内腔压力的变化,从而实现液体的吸入和排出。
二、结构组成气动泵FP1014U-4-4C由多个基本部件组成,包括气缸、活塞、气控阀、阀片、连杆、泵体等。
其中,气缸是气动泵的关键部件,它起到接收和转换压缩空气能量的作用。
活塞与气缸相连,通过活塞的运动实现液体的吸入和排出。
气控阀用于控制压缩空气的进出,从而控制泵体内部压力的变化。
阀片起到防止液体倒流的作用,保证液体输送的方向性。
连杆连接活塞和泵体,转化活塞的直线运动为泵体的旋转运动。
三、应用范围气动泵FP1014U-4-4C的应用范围非常广泛,适用于各个行业的液体输送和加压过程。
主要应用于化工、石油、制药、食品、饮料等行业。
在化工行业中,气动泵常用于输送各种腐蚀性、粘稠性液体,如酸、碱、溶剂等。
在石油行业中,气动泵被广泛应用于油田开发、管道输送等工艺中。
在制药、食品、饮料行业中,气动泵常用于输送各种液态原料、成品和废料等。
总结气动泵FP1014U-4-4C是一种通过空气压缩实现液体输送和加压的装置。
本文详细介绍了气动泵FP1014U-4-4C的工作原理、结构组成和应用范围。
了解气动泵的原理对于正确使用和维护气动泵具有重要意义。
通过合理选择和应用气动泵,可以提高工业生产过程的效率和安全性。
气动泵水下工作原理
气动泵水下工作原理
气动泵水下工作的原理是通过气动力将气体的动能转化为液体的动能,从而实现水下排水或输送液体的目的。
具体原理如下:
1. 气体驱动:气动泵由气源提供气体驱动力。
气体通过气源管道进入气动泵的气箱中。
2. 气动传动:气体进入气箱后,压缩气体的压力将活塞往复运动。
气动泵通常采用活塞式结构,活塞与气缸壁紧密配合,也可以采用隔膜式结构,在活塞或隔膜的作用下,气体的动能被转化为机械能。
3. 液体进入:当活塞往复运动时,气动泵的液体入口处的阀门打开,使液体进入泵体。
4. 液体排出:当活塞运动到逆向位置时,液体入口阀门关闭,出口阀门打开,使液体通过出口管道排出。
5. 循环工作:随着气体的驱动,活塞不断往复运动,液体不断被吸入和排出,从而实现水下排水或输送液体的工作。
总体来说,气动泵水下工作的原理是将气体的动能转化为机械能,通过活塞的往复运动,使液体进入泵体并被排出,从而实现工作过程。
气动泵工作原理及构造
气动泵工作原理及构造
气动泵是一种利用压缩空气作为动力源的泵,它通过气动马达将压缩空气转换
成机械能,从而驱动液体的输送。
气动泵通常被广泛应用于化工、石油、制药、食品等行业,其工作原理和构造对于了解其工作性能和维护具有重要意义。
首先,让我们来了解气动泵的工作原理。
气动泵的工作原理主要是利用气动马
达产生的压缩空气,通过气动阀控制进出气流,从而驱动泵体内的活塞或隔膜进行往复运动,实现液体的吸入和排出。
在工作过程中,压缩空气进入泵体内使得活塞或隔膜向前运动,液体被吸入;而当压缩空气排出时,活塞或隔膜向后运动,液体被排出。
这种往复运动的工作原理使得气动泵能够实现高效、稳定的液体输送。
其次,我们来看一下气动泵的构造。
气动泵的构造主要包括气动马达、泵体、
活塞或隔膜、进出口阀等部件。
气动马达通常采用气动活塞马达或气动隔膜马达,其作用是将压缩空气转换成机械能。
泵体是气动泵的主体部件,内部包括活塞或隔膜、进出口阀等。
活塞式气动泵的活塞与泵体内壁密封配合,通过往复运动实现液体的吸入和排出;而隔膜式气动泵则是通过隔膜的往复运动实现液体的输送。
进出口阀则是控制液体进出的通道,保证液体的正常流动。
总的来说,气动泵的工作原理和构造是相互关联的,只有深入了解其工作原理,才能更好地理解其构造和工作性能。
通过本文的介绍,相信大家对气动泵有了更清晰的认识,对于日后的使用和维护将会有所帮助。
希望本文能够为大家提供一些参考,谢谢!。
气动泵工作原理及构造
气动泵工作原理及构造
气动泵是一种利用气体能量传递来进行工作的泵。
其工作原理是依靠气体的压缩和释放来产生压力差,从而驱动液体或气体流动。
气动泵通常由压缩气源、气动活塞和泵体构成。
气动泵的构造主要包括泵体、活塞、进出口阀和密封装置等。
泵体通常由金属材料制成,具有一定的强度和耐腐蚀性。
泵体内部有一根活塞,通过压缩气体的作用,在压缩室内产生高压,将液体或气体推向出口。
进出口阀主要用于控制流体的进出方向,通常采用球阀、蝶阀或活塞阀等形式。
进口阀用于控制液体或气体的进入,而出口阀用于控制流体的流出。
这样可以确保气动泵在工作过程中实现单向流动,提高工作效率。
密封装置在气动泵中起到关键作用,它主要用于防止泄漏和提高密封性能。
常见的密封装置包括密封圈、垫片和密封胶等。
这些密封装置能够有效阻止流体泄漏,保证气动泵的正常工作。
总的来说,气动泵利用气体能量驱动液体或气体流动,通过压缩和释放气体来产生压力差。
其主要构造包括泵体、活塞、进出口阀和密封装置等。
通过合理的设计和配置,气动泵能够实现高效、可靠地工作。
气动泵原理
气动泵原理气动泵是一种利用气体压力来传递液体的装置,它利用气体的压缩和膨胀来产生流体的运动。
气动泵的工作原理主要是利用气体的压缩和膨胀来产生液体的流动,其结构简单、维护方便、使用寿命长,因此在工业生产中得到了广泛的应用。
气动泵的工作原理可以简单分为两个部分,气体的压缩和膨胀。
首先,当气体通过气动泵的进气口进入泵体内部时,气体会被压缩,使泵体内部的压力增加。
随着气体的不断压缩,泵体内部的压力会逐渐升高,从而产生了一定的压力差。
接着,当液体进入泵体内部时,受到气体的压力作用,液体会被推动向出口方向流动。
这样,气体的压缩和膨胀过程就完成了液体的传递。
在气动泵的工作过程中,气体的压缩和膨胀是非常重要的。
气体的压缩是通过气动泵内部的活塞或膜片来完成的,当气体被压缩时,活塞或膜片会向液体方向移动,从而产生了一定的压力。
而气体的膨胀则是通过气动泵内部的阀门来实现的,当气体膨胀时,阀门会打开,使气体能够顺利地流出,从而完成了气体的膨胀过程。
除了气体的压缩和膨胀外,气动泵的工作原理还与液体的性质有关。
在实际应用中,不同的液体对气动泵的工作性能会产生一定的影响。
一般来说,粘度较大的液体会使气动泵的工作效率降低,而粘度较小的液体则会使气动泵的工作效率提高。
因此,在选择气动泵时,需要考虑液体的性质,以确保气动泵能够正常工作。
总的来说,气动泵的工作原理是利用气体的压缩和膨胀来传递液体,其结构简单、维护方便、使用寿命长,因此在工业生产中得到了广泛的应用。
在实际应用中,需要注意气体的压缩和膨胀过程,以及液体的性质对气动泵的影响,从而确保气动泵能够正常工作,为生产提供便利。
气动泵原理图
气动泵原理图
气动泵是一种利用气体压力来传递液体或气体的泵,它是利用压缩空气做动力源,通过气动活塞将液体或气体从一个地方输送到另一个地方。
气动泵广泛应用于化工、石油、制药、食品等领域,其原理图如下:
首先,气动泵的工作原理是利用气体的压缩和膨胀来实现液体或气体的输送。
当压缩空气进入气动泵内部时,气动泵内的膜片或活塞会受到压力的作用而运动,从而产生吸入和排出液体或气体的动作。
这种工作原理使得气动泵具有输送介质稳定、无火花、无电磁干扰等特点,适用于易燃易爆场所。
其次,气动泵的原理图包括压缩空气进气口、气动活塞、吸入口、排出口等部分。
压缩空气通过进气口进入气动泵内部,气动活塞在压力作用下运动,从而通过吸入口吸入液体或气体,再通过排出口排出到目标位置。
气动泵的原理图清晰地展示了其工作原理和内部结构,有助于用户理解和维护。
最后,气动泵的原理图设计合理、结构简单、操作方便、维护成本低,是一种高效、安全的输送设备。
在实际应用中,气动泵可
以根据不同介质的输送需求,选择不同材质的泵体和密封件,以确
保输送过程的安全可靠。
同时,气动泵的原理图也为用户提供了方
便的维护和保养参考,使得设备的维护更加简便高效。
综上所述,气动泵的原理图清晰地展示了其工作原理和内部结构,为用户提供了便利的使用和维护参考。
气动泵作为一种高效、
安全的输送设备,广泛应用于各个领域,为生产和工程提供了重要
的支持和保障。
希望本文对气动泵的工作原理有所帮助,谢谢阅读!。
气动抽油泵工作原理
气动抽油泵工作原理
气动抽油泵是一种利用气动力量驱动的抽油设备,其工作原理如下:
1. 气动力源:气动抽油泵通常使用气压作为动力源。
通过气源供应给泵体内的压缩空气,使之产生气压力。
2. 活塞运动:在气源的作用下,泵体内的空气被压缩,推动活塞向下运动。
活塞与泵体内的液体相连,液体会随着活塞的运动在泵体内产生压力。
3. 吸入阀闭合:当活塞运动到一定位置时,活塞上的吸入阀自动闭合,防止液体回流。
4. 排放阀打开:当活塞继续向下运动,液体被压入排出室,排放阀自动打开,液体通过排放阀进入出口管道。
5. 活塞返回:当活塞运动到最低点时,泵体内的压缩空气通过泵的排气孔排出,同时推动活塞返回原始位置。
以上过程循环进行,通过气压的作用,不断地将液体抽入泵体内,然后将液体排出泵体。
由于气动抽油泵没有电机和机械密封,适用于易燃、易爆、高粘度和有悬浮固体颗粒的介质抽取。
气动泵工作原理及构造
气动泵工作原理及构造
气动泵的工作原理基于物理原理:当整个机械系统中流通的气体面积发生改变时,气体就会通过阀门,从大压力一侧流向小压力一侧而形成一个自然流量。
这就是气动泵的基本原理,机构由气动变量系统,容积联动系统,主轴和驱动部件组成。
气动变量系统,是动力源气体压力进入气动泵机械系统的主要途径,其主要组件如气源和管线和调节阀、对称调节阀、分流阀等等。
气体通过上述各种阀门的变化,能够形成特定的气动变量系统,使气体压力逐渐发生变化,从而实现系统的工作。
容积联动系统,顾名思义,即当入口的气体流量变化时,出口的流量也随之变化,这种变化被称为容积联动。
所以容积联动系统又称为变容积联动系统,它可以实现气体进入到设备内部后再从设备室内变量压力出口。
容积联动系统的核心是容积元件,它可以使得气体以不同的速度和流量进入泵内部,从而形成一定的容量变化,从而达到输送气体的目的。
主轴,它是所有机械零件的中心轴,包括平台、主轴、悬挂机架等。
而悬挂机架的目的是使零件的安装更加稳定。
驱动部件,即轴承,用于支撑泵的主轴和其它零件,让他们有一定的抗摩擦能力,使泵能够正常工作。
总结:气动泵是利用气体变化压力的原理,通过气源、管线及调节阀形成的气动变量系统,容积联动系统,主轴及驱动部件的有序运行,形成的气体压力输送机械系统,实现气体物料的输送。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
GMCC
PMA 班06-02主题
气动油泵的工作原理
如下图1-1所示,
一、气动泵的工作原理如下:
1、压缩空气通过过滤网14进入,推动选择阀2下降,然后气体通过通道b进入缸体
推动活塞7下降,与活塞7相连的柱塞17同时跟着活塞动作,柱塞把腔体的油通过单向阀R压向出油口。
2、当柱塞下降到下行程时,选择阀2关闭,并阻止压缩空气进入气缸体内,然后靠
气缸内的弹簧10克服气压压力并推动活塞上升,柱塞也跟着上升,这时候吸入单向阀24打开把油吸到腔体内,气体通过通道a和b从消声器12排放出去。
3、当柱塞上升到上行程时,选择阀再次打开,压缩空气推动柱塞进行排油过程。
4、在没有负载的情况下,大约以每分钟2000次冲程次数的高速频率重复以上1到3
动作,直到气压和油压稳定为止。
当两者的压力都达到恒定时,泵的循环动作会
自动停止。
假如油压回路压力意外下降,只要压缩空气长期供应泵就会自动运作,直到油压重新达到恒定为止。
二、压力调整
1、通过调压阀设定压缩空气的压力2到3kgf/cm2运行气动泵。
2、打开出油口的排空气阀,这时候看到一股带有奶白色气泡的流体流出来,继续排
空直到气泡消失为止,然后关闭排空气阀并停止气动泵。
假如没有排空气阀提供,也可以拧松出油口的管接头进行排空气。
3、进行完泵的排空气后,用相同的方式到油压回路的其它组成部分进行排空气。
4、油压回路上所有排空气步骤都完成后,把压缩空气的压力设定为额定工作压力(泵
型号:HPE6308的额定压力是4.8kgf/cm2)并启动气动泵。
5、如果在位置不好的地方进行排空气有困难时,可以进行多次关闭和打开压缩空气
源快速地完成排空气。
