继电保护设备命名规范
华北电网继电保护及安全自动装置压板统一命名规范
调［２００５］７２号
关于转发《华北电网继电保护及安全自动装置压板统一命名规范》的通知
内蒙古电网各发、供电单位：
为规范各变电站、发电厂继电保护设备压板名称，特转发《华北电网继电保护及安全自动装置压板统一命名规范》一文，作为指导现场对继电保护设备压板进行规范命名的依据。
各有关单位按照如下要求执行：
一、新、改建工程继电保护压板命名必须按照此规范
执行。
二、目前运行设备继电保护压板名称，应抓紧时间，
1
按照命名规范进行整改。
原则上要求2005年年
底前，整改完毕。
三、此规范自接到之日起执行。
各单位在执行过程中
如发现问题，请及时通报调通中心继电保护科。
附件：关于下发《华北电网继电保护及安全自动装置压板统一命名规范》的通知
二00五年十一月一日
2
抄报：张景生总、云智彪总
抄送：生产部、基建部
公司本部：公司领导、副总师，各部门
内蒙古电力(集团)有限责任公司2005年11月01日印发
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27。
冀北电网继电保护命名规范
1/2
母联/分段
多套辅助保护
保护型号
2245
母联或分段编号
220kV
电压等级
图A.9 （母联或分段辅助保护名称示例） 举例：220kV 2245 开关 BP 母联 辅助保护 1。
6
Q/GDW07 001－2012—10404
附录B （规范性附录） 保护屏规范名称
B.1 线路保护屏名称
B.1.1 配置双套不同厂家的线路保护屏名称 具体示例见图B.1。
1/2
第几套设备
纵联电流差动 纵联方向 纵联距离
微机/后备距离
纵联保护 非纵联保护
调度号
RCS CSC PST
线路名称
保护型号前 3（2）个字母 对于 3/2 接线标明两个调度号
图B.2（配置双套同厂家的线路保护屏名称示例）
B.2 变压器、母线保护屏名称
具体示例见图B.3。
×××× □□ □□ ○○○ △△△△保护屏◇
线路或变压器
线路名称或变压器编号
调度号或电压等级
图 B.4（辅助柜保护屏名称示例）
B.4 举例
B.4.1 线路 5082/5083 金承一线 RCS纵联电流差动及远跳1保护屏； 5082/5083 金承一线 CSC纵联电流差动保护屏；
供电局继电保护压板命名规范.
**供电局继电保护压板命名规范二零一一年五月目录1. 总则....................................................................................................................... - 3 -2. 适用范围............................................................................................................... - 3 -3. 相关文件............................................................................................................... - 3 -4. 术语与定义........................................................................................................... - 4 - 4.14.24.34.44.54.6 保护类别 .................................................................................................................. - 4 - 保护类型 .................................................................................................................. - 4 - 动词.......................................................................................................................... - 4 - 专业名词 .................................................................................................................. - 5 - 符号 .......................................................................................................................... - 5 - 词组 .......................................................................................................................... - 5 -5. 压板名的组成....................................................................................................... - 6 -6. 保护压板命名规则............................................................................................... - 6 - 6.16.26.36.46.56.66.76.86.96.106.116.12 500kV 线路保护压板 ............................................................................................. - 6 - 500kV 开关保护压板 ............................................................................................. - 7 - 500kV 母线保护压板 ............................................................................................. - 8 - 500kV 主变保护压板 ............................................................................................. - 8 - 220kV 线路及开关保护屏压板 ........................................................................... - 10 - 220kV 母差及失灵保护屏压板 ........................................................................... - 11 - 220kV 主变保护压板 ........................................................................................... - 12 - 220kV母联/分段保护屏压板............................................................................... - 13 - 110kV 线路保护压板 ........................................................................................... - 14 - 110kV 母差保护屏压板 ....................................................................................... - 15 - 110kV 母联保护屏压板 ....................................................................................... - 15 - 110kV 主变保护压板 ........................................................................................... - 16 - 6.13 10kV 线路保护压板 ............................................................................................. - 17 -6.14 电容器组、站用/接地变保护压板 ................................................................... - 18 -6.15 安稳装置压板 .................................................................................................... - 18 -6.16 备自投保护压板 ................................................................................................ - 19 -6.17 低周减载保护屏压板 ........................................................................................ - 20 -6.18 备用压板 ............................................................................................................ - 21 -7. 附则..................................................................................................................... - 21 -8. 附录继电保护及安自装置压板模板............................................................... - 21 - 8.1 500kV线路保护压板 (22)8.2 500kV开关保护压板 (26)8.3 500kV母差保护压板 (29)8.4 主变压器保护压板 .......................................................................................................... 31 - 1 -8.5 35kV设备保护压板 (38)8.6 220kV线路保护压板 (41)8.7 220kV母差保护压板 (43)8.8 220kV母联/分段保护压板 .........................................................................................468.9 220kV主变保护压板 (47)8.10 110kV线路保护压板 (53)8.11 110kV母差保护压板 (54)8.12 110kV母联保护压板 (58)8.13 110kV主变保护压板 (59)8.14 10kV线路保护压板 (61)8.15 电容器组、站用/接地变保护压板 (62)8.16 安全自动装置压板 (63)- 2 -**供电局继电保护压板命名规范1. 总则为落实变电站标准化建设要求，规范保护装置压板标识，进一步提高设备管理水平，促进现场作业标准化，统一**供电局所辖变电站继电保护压板的名称，特制定此规范。
继电保护设备命名规范

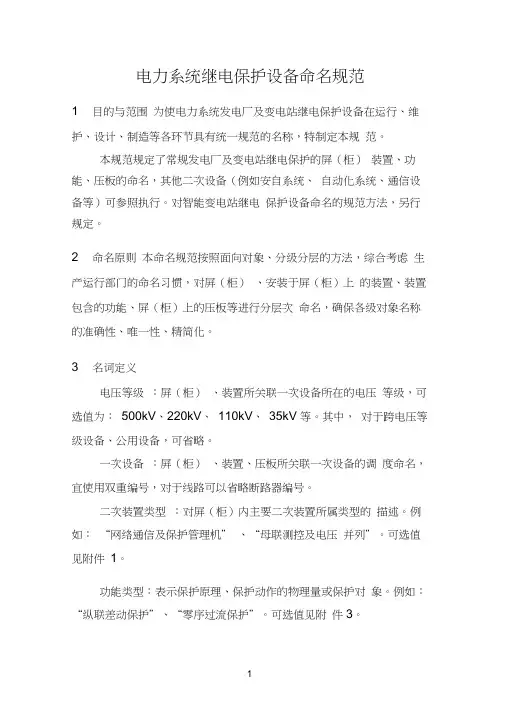

电力系统继电保护设备命名规范1 目的与范围为使电力系统发电厂及变电站继电保护设备在运行、维护、设计、制造等各环节具有统一规范的名称，特制定本规范。
本规范规定了常规发电厂及变电站继电保护的屏（柜）装置、功能、压板的命名，其他二次设备（例如安自系统、自动化系统、通信设备等）可参照执行。
对智能变电站继电保护设备命名的规范方法，另行规定。
2 命名原则本命名规范按照面向对象、分级分层的方法，综合考虑生产运行部门的命名习惯，对屏（柜）、安装于屏（柜）上的装置、装置包含的功能、屏（柜）上的压板等进行分层次命名，确保各级对象名称的准确性、唯一性、精简化。
3 名词定义电压等级：屏（柜）、装置所关联一次设备所在的电压等级，可选值为：500kV、220kV、110kV、35kV 等。
其中，对于跨电压等级设备、公用设备，可省略。
一次设备：屏（柜）、装置、压板所关联一次设备的调度命名，宜使用双重编号，对于线路可以省略断路器编号。
二次装置类型：对屏（柜）内主要二次装置所属类型的描述。
例如：“网络通信及保护管理机” 、“母联测控及电压并列”。
可选值见附件1。
功能类型：表示保护原理、保护动作的物理量或保护对象。
例如：“纵联差动保护”、“零序过流保护”。
可选值见附件3。
4屏（柜）命名规范屏（柜）的命名应确保本厂站内的唯一性，并体现屏（柜）与一次设备的关系。
其格式定义如下：【电压等级】【一次设备】【二次装置类型】【屏序号】解释如下：【电压等级】：对于跨电压等级设备、公用设备，可省略。
【一次设备】：对于一面屏内关联多个一次设备的，对于110kV 及以上系统应列出所有一次设备，并以“、”分隔，例如：“**线、**线”；对于35kV及以下系统，本部分可省略。
对于公用装置屏，本部分可省略。
【二次装置类型】：对于一面屏安装的装置类型超过一种的情况，其【二次装置类型】部分应涵盖主要装置类型的描述，例如：“网络通信及保护管理机”、“母联测控及电压并列”。
配电网设备命名、编号原则指导意见
昆明供电局配电网设备命名编号原则指导意见目次1 适用范围 (1)2 规范及引用文件 (1)3 术语定义 (1)4 线路命名 (2)4.1 线路名称结构 (2)4.2 线路命名原则 (2)5 杆（塔）命名 (3)5.1杆（塔）名称结构 (3)5.2杆（塔）命名原则 (3)6 柱上开关设备命名 (4)6.1柱上开关设备名称结构 (4)6.2柱上开关设备命名编号原则 (4)7柱上台变命名 (6)8 开关站、配电站设备命名 (7)8.1开关站、配电站设备结构 (7)8.2开关站、配电站设备命名原则 (7)9 电缆及电缆中间头命名 (7)10命名、编号 (8)10.1设备电压等级编号 (8)10.2 变压器编号 (8)10.3 母线编号 (8)10.4 站内断路器、负荷开关编号 (8)10.5 站内隔离开关编号 (8)10.6 接地开关编号 (9)昆明供电局配电网设备命名、编号原则指导意见1 适用范围本原则适用于昆明供电局系统全资、控股的直属、代管配电网设备生产管理单位对配电网设备（不包含变电站内设备）的命名、编号管理。
昆明供电局系统各单位新投产配电网设备应严格按照本原则编号，已投产运行的设备有计划地逐步将已有设备命名、编号按照本原则进行调整。
2 规范及引用文件下列文件中的条款通过本原则的引用即成为本原则的条款，其后来所有的修改内容或修订版均不适用于本标准。
《中国南方电网有限责任公司110kV及以下配电网装备技术导则》 Q/CSG 10703-2009《中国南方电网有限责任公司电力安全工作规程》 Q/CSG 510001-2015《云南电网电气一次设备调度编号原则》QG/YW207-08-2007《云南电网公司中低压配电网设备命名编号原则》 QG/YW-SC-13-2009《云南10kV及以下配电网柱上开关设备命名编号指导原则》3 术语定义3.1 配电网由6/10/20kV和380V/220V等电压等级电气设备组成。
继电保护设备命名原则
贵州电力调度通信局调度范围继电保护设备命名原则总则1、为加强电网继电保护运行管理，进一步规范电网继电保护及保护通道命名，确保现场实际装置及通道与调度命令下达的名称一致及电网安全稳定运行，特编制本原则，本原则适用于贵州电力调度通信局调管范围电气量继电保护设备。
2、贵州电力调度通信局继电保护科负责对调管线路保护统一命名并下发各厂、局。
3．500kV变压器保护、高抗保护、低抗保护、短引线保护；220kV及以上母线保护、断路器保护；统调机组的发电机保护、发变组保护由各厂、局根据本原则命名，并报贵州电力调度通信局保护科批准。
4、网内各发电厂、供电局参考本原则对所调管范围内其它继电保护设备进行命名。
一、线路保护命名原则线路保护配置的微机成套保护包括主保护和距离、零序后备保护，命名原则主要考虑对微机成套保护命名。
1、线路保护命名1.1 线路配置多套纵联保护：依次命名为XX 线主一保护、XX 线主二保护、XX 线主三保护。
1.2 线路配置一套纵联光纤差动保护和一套纵联距离保护：纵联光纤差动保护命名主一保护、纵联距离保护命名主二保护。
1.3 线路配置两套纵联光纤差动保护：依次命名为XX 线主一保护、XX 线主二保护。
1.4 线路配置纵联距离保护和纵联方向保护：纵联方向保护命名为主一保护、纵联距离保护命名为主二保护。
1.5 与总调共同调管的线路纵联保护（含纵联通道），命名与总调侧一致。
1.6 对外送电线路纵联保护（含纵联通道），与对侧调管机构协商，统一命名。
2、辅助保护命名500kV线路配置两套过压远跳及辅助保护，依次命名为XX线路辅A 保护、XX线路辅B保护（如：烽贵I回辅A 保护）。
一般地，与主一保护同屏为辅A 保护；与主二保护同屏为辅B 保护。
3、独立后备保护命名原则3.1 独立后备命名原则仅适用于500kV线路3.2 线路配置一套独立后备保护：命名为XX 线独立后备保护。
（如：福青线独立后备保护）4、旁路保护命名4.1 旁路270开关配置一套保护，命名为220kV旁路开关保护。
湖南电网智能变电站220千伏及以下继电保护系统设备命名规范
湖南电网智能变电站220千伏及以下继电保护系统设备命名规范1范围本标准规定了湖南电网智能变电站220千伏及以下继电保护系统设计和设备命名标示原则。
本标准适用于湖南电网智能变电站220千伏及以下继电保护设备。
2规范性引用文件《智能变电站继电保护技术规范》（Q/GDW 441-2010）《智能变电站运行管理规范》（Q/GDW 750-2012）《变电站智能设备运行维护导则》（Q/GDW 751-2012）3命名的一般原则3.1 双重化配置的继电保护设备，以组别号（A或B）区分，单套配置的不加组别号；双重化配置的继电保护设备分开组屏，以组别号（A或B）区分，不分开组屏的不加组别号。
3.2 双重化配置的线路保护分组原则：双套配置均为高频保护的，以高频闭锁距离保护为A套，另一套为B套。
配置为高频保护和光差保护的，以光差保护为A套，高频保护为B套。
双套配置均为光差保护的，以专用光纤差动保护为A套，复用光纤差动保护为B套；如均为专用光纤差动保护或复用光纤差动保护，分开组屏的以所在屏号较小的为A套，另一套为B套，组同一面屏的以安装位置在上的为A套，另一套为B套。
3.3 与A套线路保护对应的合并单元、智能终端（或合并单元/智能终端一体化装置）、过程层交换机、母线保护、变压器保护、充电保护、故障录波器、网络记录仪等为A套，另一套为B套。
3.4 A套智能终端应接入断路器的合闸线圈，B套智能终端的合闸回路备用，其重合闸出口接点接入A套智能终端的合闸回路，跳位监视回路接入断路器的辅助接点。
3.5 同一网络内配置多套故障录波装置、网络记录仪、过程层交换机时，在组别号后或最后（无组别号）加数字编号区分，只配置一套时不加数字编号。
4装置命名规范4.1 线路保护装置电压等级+线路名称+断路器编号+保护型号+“线路保护装置”+组别号（A或B）如：220kV星林I线608 PSL603G线路保护装置A220kV星林I线608 PCS931G线路保护装置B110kV 林树线502 PCS941线路保护装置4.2 变压器保护装置电压等级+主变编号+“主变”+保护型号+“保护装置”+组别号（A或B）如：220kV#1主变PCS978保护装置A220kV#1主变PCS978保护装置B4.3 母线保护装置4.3.1 母线保护装置：电压等级+保护型号+“母线保护装置”+组别号（A或B）如：220kV RCS915母线保护装置A110kV SGB750母线保护装置若变电站为双母双分段接线，则命名原则如下：电压等级+双母线编号+保护型号+“保护装置”+组别号（A或B）。
电网设备通用模型命名规范（试行）
电⽹设备通⽤模型命名规范（试⾏）附件1：电⽹设备通⽤模型命名规范（试⾏）1 范围本规范是在电⽹⼀次设备调度命名的基础上，为⽅便电⽹设备模型数据在各级调度机构之间的交换和共享，对电⽹模型数据中⼀次设备的名称进⾏规范性命名。
主要内容包括：电⽹设备的全路径命名、电⽹及调度机构命名、⼚站和主要⼀次设备等的命名规则。
本规范适⽤于公司调度系统各类在线和离线应⽤的设备建模，也适⽤于其它电⼒设备管理和分析应⽤系统的设备命名。
2 规范性引⽤⽂件本规范引⽤下列标准⽂件构成本规范的条款，凡是不注⽇期的引⽤⽂件，其最新版本适⽤于本部分。
GB2260 国家⾏政区划代码DL/T 890.301-2004/IEC61970-301:2003 能量管理系统应⽤程序接⼝（EMS-API）第301篇：公共信息模型(CIM)基础DL/T 1040-2007《电⽹运⾏准则》DL/T 510－2008 全国电⽹名称代码SD 240-87电⼒系统部分设备统⼀编号准则Q/GDW 137－2006 电⼒系统分析计算⽤的电⽹设备参数和运⾏数据规范Q/GDW 216-2008 电⽹运⾏数据交换规范Q/GDW 215-2008 电⼒系统数据标记语⾔―E语⾔规范国家电⽹公司电⼒通信⽹络资源命名规范调度⽣产管理系统基础数据规范电⼒系统特⾼压部分设备统⼀编号准则3 术语电⽹设备的基本名称：直接采⽤调度系统的统⼀命名体系，按调度发⽂所确定的调度关系和设备命名、编号。
设备的路径名称：按照组合规则对设备所属的电⽹、⼚站和电压等级等属性的描述。
设备的全路径名称：⽤于交换和访问的电⽹⼀次设备的完整名称，即设备的路径名和设备的基本名称的组合，确保其在系统范围内的唯⼀性。
CIM：Common Information Model公共信息模型。
4 电⽹设备全路径名称电⼒系统各应⽤系统和功能之间、各级调度之间和电⼒公司之间需要交互⼤量的电⽹模型、参数、图形、实时数据等，数据的有效交换和共享，很⼤程度上依赖于其设备名称的唯⼀性和稳定性。
浙江电网继电保护及安全自动装置设备命名规范
浙江电网继电保护及安全自动装置设备命名规范（试行）一、总则1．为规范调度生产管理系统继电保护及安全自动装置数据的建设和交换，统一保护设备命名，特制定本规范。
2．本规范命名的对象为保护装置（物理设备），不适用于调度运行的保护调度命名。
保护调度命名仍应遵守《电网调度规范用语》。
3．本规范命名的范围为220kV及以下保护装置，500kV保护装置的命名遵照华东网调有关设备命名文件。
4．线路保护、主变保护、母线保护、电容器等保护装置名称前面的星号为一次设备名称。
二、线路保护1. 220kV线路保护****第一套线路保护（如2311线第一套线路保护）****第二套线路保护****开关失灵及重合闸装置****开关操作箱（母联开关、旁路开关操作箱命名原则与此相同）****第一套高频收发信机****第二套高频收发信机****第一套光纤接口装置****第二套光纤接口装置2．220kV旁路保护220kV旁路保护220kV旁路开关失灵及重合闸装置3．110kV线路保护****线路保护****高频收发信机****光纤接口装置4．110kV旁路保护110kV旁路保护5．35kV（10kV）线路****线路保护三、母线保护1．220kV母线保护****差动保护如：1.1 单母线、双母线双母单分段220kV母线差动保护（按单套配置）220kV母线第一套差动保护（按双套配置）220kV母线第二套差动保护（按双套配置）1.2 双母双分母线220kV I段母线差动保护（按单套配置）220kV II段母线母差动保护（按单套配置）220kV I段母线第一套差动保护（按双套配置）220kV I段母线第二套差动保护（按双套配置）220kV II段母线第一套差动保护（按双套配置）220kV II段母线第二套差动保护（按双套配置）2．220kV母联（母分）保护****充电解列保护如：220kV母联充电解列保护220kV#1母联充电解列保护220kV正母分段充电解列保护3．110kV母线保护*****差动保护如：110kV母线差动保护（如为双母双分接线，命名同220kV母线保护）4．110kV母联（母分）保护****充电解列保护如：110kV母联充电解列保护110kV#1母联充电解列保护110kV正母分段充电解列保护5．35kV母线保护****差动保护如35kVI母母线差动保护6．35kV母分保护****过流保护如35kV#1母分过流保护四、主变保护1．220kV变压器****第一套变压器保护（如#1主变第一套变压器保护）****第二套变压器保护****非电量保护****220kV开关失灵保护注：如果非电量保护和220kV开关失灵保护同一装置，命名为****220kV开关失灵及非电量保护****（220Kv、110kV、35kV、10kV）开关操作箱（电压可选择）****110kV及35kV开关操作箱（如110kV开关和35kV开关操作箱在同一装置）2．110kV变压器****差动保护****110kV侧后备保护****35kV侧后备保护****10kV侧后备保护****非电量保护****变压器保护（如主后一体化）****后备保护（如各侧后备一体）3．35kV（10kV）变压器参照110kV变压器保护的命名原则五、电容器保护（电抗器保护、所用变保护、接地变保护等）****保护如：#1电容器保护#1电抗器保护#1所用变保护#1接地变保护六、故障录波器220kV系统**故障录波器（**为编号，如#1）110kV系统**故障录波器（**为编号，如#1）主变**故障录波器（**为编号，如#1）电铁**故障录波器（**为编号，如#1）七、保护信息子站220kV#1保护信息子站八、安全自动装置主变过载联切负荷装置（单套配置）第一套主变过载联切负荷装置（双套套配置）第二套主变过载联切负荷装置（双套套配置）注：其它安全自动装置按双重化配置，命名原则同主变过载联切装置****线振荡解列装置（****为具体线路名称，如2311）**kV线路过载联切负荷装置（**为电压等级，如220kV）故障解列装置低压解列装置低频解列装置低频减载装置低压减载装置220kV线路备自投220kV母联（母分、桥开关）备自投110kV**备自投（可填主变、线路或母分，如为综合备投则不填）35kV**备自投（可填线路或母分，如为综合备投则不填）10kV**备自投（可填主变或母分，如为综合备投则不填）九、附则1．本规范自发布之日起执行。
35kV及以上厂站继电保护装置、通道命名、标识、合并单元、智能终端装置命名、及背板光口标识
附录 A（资料性附录）继电保护装置、通道命名A.1 一般原则A.1.1 保护名称由“一次设备名称”和“保护命名”组成，一次设备命名中包含一次设备电压等级和设备名称。
双重化配置的线路保护依次命名为主一保护、主二保护等；双重化配置的元件保护依次命名为A套保护、B套保护。
在保护设备台帐等信息管理系统中，保护设备的全称由“一次设备电压等级”、“一次设备名称”和“保护名称”组成。
A.2 线路保护A.2.1 线路保护中利用通道（含光纤、载波）构成的一整套全线速动快速保护装置称为线路主保护，不上通道的后备保护装置简称为线路后备保护。
A.2.2 线路两侧同一套主保护或辅助保护的名称应一致。
线路保护及辅助保护的名称以正式下发的命名为准。
A.2.3 同一条线路的多套主保护，依次命名为××线主一保护（简称××线主一）、××线主二保护（简称××线主二）、××线主三保护（简称××线主三）。
一般情况下，同一条线路主一保护使用保护范围较大的一组电流互感器，接第一组直流电源，跳相应开关第一组跳闸线圈；主二保护使用保护范围较小的一组电流互感器，接第二组直流电源，跳相应开关第二组跳闸线圈。
A.2.4 同一条线路的两套过压及远跳辅助保护分别命名为辅A保护、辅B保护。
一般情况下，接在主一保护电流回路后，和主一保护同屏，与主一保护接同一路直流电源、跳同一组跳闸线圈，并远跳对侧开关的命名为辅A保护（简称辅A）；接在主二保护电流回路后，和主二保护同屏，与主二保护接同一路直流电源、跳同一组跳闸线圈，并远跳对侧开关的命名为辅B保护（简称辅B）。
A.2.5 对于新型线路保护集成过压远跳保护装置，命名原则为XX线路主一集成辅A保护、XX线路主二集成辅B保护；通道命名原则：XX线路主一集成辅A保护通道一、XX线路主一集成辅A保护通道二、XX线路主二集成辅B保护通道一、XX线路主二集成辅B保护通道二；A.2.6 对于新型线路保护集成载波纵联和载波过压远跳保护装置，命名原则为XX线路主一集成辅A保护、XX线路主二集成辅B保护；通道命名原则：XX线路主一集成辅A保护通道一、XX线路主一集成辅A保护通道二、XX线路主一集成辅A保护通道三（对应主一集成辅A保护中载波纵联保护的载波通道）、XX线路主一集成辅A保护通道四（对应主一集成辅A 保护中载波过压远跳保护的载波通道）、XX线路主二集成辅B保护通道一、XX线路主二集成辅B保护通道二、XX线路主二集成辅B保护通道三（对应主二集成辅B保护中载波纵联保护的载波通道）、XX线路主二集成辅B保护通道四（对应主二集成辅B保护中载波过压远跳保护的载波通道）。
保护装置命名标准
保护装置命名标准保护装置在电力系统中的作用至关重要，它们用于检测和消除故障，防止设备损坏和系统停机。
为了统一和规范保护装置的命名，以下是一个建议的保护装置命名标准，主要包含以下五个方面：装置类型、保护功能、输入输出信号、装置位置和制造商信息。
1.装置类型2.保护装置的类型可以根据其工作原理、应用和特点进行分类。
例如，常见的装置类型包括：继电器、断路器、保险丝、过载保护器等。
这些类型应在保护装置的名称中明确标识出来。
3.保护功能4.保护装置的主要功能是检测和消除故障，防止设备损坏和系统停机。
常见的保护功能包括：过流保护、过压保护、欠压保护、漏电保护等。
这些功能应在保护装置的名称中明确标识出来。
5.输入输出信号6.保护装置的输入输出信号是决定其工作特性的重要参数之一。
这些信号可能包括电流、电压、温度、压力等。
保护装置的名称中应包含其主要输入输出信号的信息，以便更好地了解其用途和工作特性。
7.装置位置8.保护装置的位置可能因其在电力系统中的安装位置而异。
例如，它们可能安装在配电柜、电动机控制柜、发电机组等位置。
这些位置信息应在保护装置的名称中明确标识出来，以便更好地了解其应用场景和环境条件。
9.制造商信息10.保护装置的制造商信息是确定其质量、性能和可靠性的重要依据之一。
因此，保护装置的名称中应包含制造商的名称、品牌等信息，以便更好地了解其来源和质量保证。
综上所述，一个完整的保护装置命名示例可能如下：示例：继电器式过流保护器 - 过流保护 - 电流输入 - 输出信号 - 配电柜安装 - 制造商品牌A。
继电保护及其安全自动装置压板及其保护屏统一命名规范标准办法
华北电网继电保护及安全自动装置压板统一命名规范1.总则1.1为保证正确投退继电保护及安全自动装置（以下简称“保护”）压板，避免发生误操作，确保电网安全稳定运行，特制定本办法。
本办法对保护压板统一命名进行了规范，对于本办法未列出的保护装置，其名称的规范可参照执行。
1.2对于新建、改（扩）建工程，设计单位应按本办法规范保护压板的命名，施工调试单位应按本办法提前做好保护压板的命名及标签制作等准备工作，运行单位提前做好现场运行规程的编制或修改工作，保证按规范命名的保护压板与新设备同步投产。
2. 继电保护及安全自动装置压板统一命名规范2.1继电保护及安全自动装置压板分类及标签格式。
压板分为投运压板和备用压板。
2.1.1投运压板指经试验证明接线、功能正确并投入运行的压板。
2.1.2 备用压板指保护屏上未接线的压板、不投入的保护功能段及不投入的跳闸出口压板；备用压板均应标注“XXLPXX 备用”，且备用压板的连接片必须摘除。
2.2继电保护及安全自动装置压板命名范围包括保护屏上的压板及切换把手等。
2.3各站现场运行规程中必须列出本站各套保护压板名称、压板投退使用说明。
2.4保护压板投退说明编写原则要求：2.4.1准确、详细、便于执行。
2.4.2对容易混淆的压板名称做出解释，如：主保护、后备保护等。
2.4.3写明各压板在不同运行方式下的状态。
2.4.4注明各套保护投退对应的压板名称。
2.4.5保护压板投退说明中经常使用的部分应粘贴在保护盘上，以方便运行人员操作。
2.4.6压板、把手等名称应采用双重编号。
即：在规范命名中应体现设计图纸中的编号以及名称，如：“9LP5033A相跳闸出口Ⅱ”。
2.4.7保护屏压板颜色：原则上跳闸压板一律采用红色标识，保护功能压板一律采用黄色标识。
2.4.8保护压板标签宜采用白底黑字打印，字体采用宋体。
2.4.9跳闸线圈编号采用罗马数字。
如：“1LP1 A相跳闸出口Ⅰ”,表示跳第一线圈。
2005年33号文附件：继电保护及安全自动装置压板及保护屏统一命名规范办法
附件：华北电网继电保护及安全自动装置压板统一命名规范1.总则1.1为保证正确投退继电保护及安全自动装置（以下简称“保护”）压板，避免发生误操作，确保电网安全稳定运行，特制定本办法。
本办法对保护压板统一命名进行了规范，对于本办法未列出的保护装置，其名称的规范可参照执行。
1.2对于新建、改（扩）建工程，设计单位应按本办法规范保护压板的命名，施工调试单位应按本办法提前做好保护压板的命名及标签制作等准备工作，运行单位提前做好现场运行规程的编制或修改工作，保证按规范命名的保护压板与新设备同步投产。
2. 继电保护及安全自动装置压板统一命名规范2.1继电保护及安全自动装置压板分类及标签格式。
压板分为投运压板和备用压板。
2.1.1投运压板指经试验证明接线、功能正确并投入运行的压板。
2.1.2 备用压板指保护屏上未接线的压板、不投入的保护功能段及不投入的跳闸出口压板；备用压板均应标注“XXLPXX 备用”，且备用压板的连接片必须摘除。
2.2继电保护及安全自动装置压板命名范围包括保护屏上的压板及切换把手等。
2.3各站现场运行规程中必须列出本站各套保护压板名称、压板投退使用说明。
2.4保护压板投退说明编写原则要求：2.4.1准确、详细、便于执行。
2.4.2对容易混淆的压板名称做出解释，如：主保护、后备保护等。
2.4.3写明各压板在不同运行方式下的状态。
2.4.4注明各套保护投退对应的压板名称。
2.4.5保护压板投退说明中经常使用的部分应粘贴在保护盘上，以方便运行人员操作。
2.4.6压板、把手等名称应采用双重编号。
即：在规范命名中应体现设计图纸中的编号以及名称，如：“9LP5033A相跳闸出口Ⅱ”。
2.4.7保护屏压板颜色：原则上跳闸压板一律采用红色标识，保护功能压板一律采用黄色标识。
2.4.8保护压板标签宜采用白底黑字打印，字体采用宋体。
2.4.9跳闸线圈编号采用罗马数字。
如：“1LP1 A相跳闸出口Ⅰ”,表示跳第一线圈。
广东电网变电站二次设备命名及标识规范(0080430)
3、相关文件
(1)《广东省220kV及以上电网继电保护运行规定》（广东省电力调度中心）
(2)《南方电网调度运行操作管理规定》（中国南方电网有限责任公司）
(3)《广东电网继电保护通信通道运行管理办法》（广东电网公司）
WBZ-500H后备保护
#1主变保护屏Ⅱ失灵保护启动装置
DSP-508失灵启动
××P#1主变保护屏Ⅲ
#1主变保护屏Ⅲ主保护
WBZ-500H零差保护
#1主变保护屏Ⅳ操作箱
FST操作箱
#1主变保护屏Ⅲ管理机
WTX-201管理装置
××P#1主变保护屏Ⅳ
#1主变保护屏Ⅳ非电量保护
RCS-974FG非电量保护
广东电网变电站二次设备命名及标识规范
1、总则
为加强广东电网变电站二次设备运行管理，规范二次设备的名称和标识，方便现场变电站相关人员开展日常的运行、使用、维护及巡视工作，确保变电站二次设备运行状态良好，特制定本规范
2、适用范围
本规范规定了继电保护及安全自动装置、变电站直流电源设备、变电站自动化系统测控装置等二次设备屏（柜）内相关装置、连接片、指示灯、空气开关、切换把手、电缆牌等命名原则和标识规范，适用于广东电网变电站二次设备屏（柜）。对电度表屏（柜）、通信设备屏（柜）内相关装置、连接片、指示灯等设备的标识可参照执行。
⑶线路纵联保护通道相同的情况下（如同为光纤通道、复用载波通道），将有电流差动保护、方向保护的命名为××线主一保护，另一套为××线主二保护。
⑷线路纵联保护通道、原理均相同的情况下，有操作箱的保护屏命名为主一保护，另一保护屏为主二保护。
(设备管理)广东电网变电站二次设备命名及标识规范
#1主变保护屏Ⅱ失灵保护启动装置
DSP-508失灵启动
××P#1主变保护屏Ⅲ
#1主变保护屏Ⅲ主保护
WBZ-500H零差保护
#1主变保护屏Ⅳ操作箱
FST操作箱
#1主变保护屏Ⅲ管理机
WTX-201管理装置
××P#1主变保护屏Ⅳ
#1主变保护屏Ⅳ非电量保护
RCS-974FG非电量保护
⑶线路纵联保护通道相同的情况下（如同为光纤通道、复用载波通道），将有电流差动保护、方向保护的命名为××线主一保护，另一套为××线主二保护。
⑷线路纵联保护通道、原理均相同的情况下，有操作箱的保护屏命名为主一保护，另一保护屏为主二保护。
⑸对光纤通道和载波通道混用的线路保护，定义使用光纤通道的为主一保护，使用载波通道的为主二保护。
⑴直流电源系统：
①直流电源充电系统：“屏号”＋“#序号”＋“直流系统充电机屏”，如：36P#1直流系统充电机屏。
②直流电源馈线系统：“屏号”＋“#序号”＋“直流系统馈线屏”，如：37P #1直流系统馈线屏。
⑵直流电源母线：（考虑是否必要）
①直流电源控制母线：“#序号”＋“直流控制母线”＋“母线”＋“（控制母线编号）”，如：#1直流电源控制母线（DC 1KM）。
线路保护屏的命名：对只有一面屏的线路保护，命名为××P××线路保护屏，当一面线路保护屏内包含其它类型的保护时，保护屏命名应包含其它保护名称；对有两面屏的线路保护，分别命名为××P××线路××（主一、主二或A相、B相）保护屏。
主变保护屏的命名：对只有一面屏的主变保护，命名为××P#××主变保护屏；对有多面屏的主变保护，分别命名为××P #××主变保护屏（Ⅰ、Ⅱ、Ⅲ、Ⅳ）。
⑸稳控装置通道命名原则
电气设备编号命名原则
一、编制依据1、《电力系统部分设备统一编号准则SD240-87》；2、华东电网有限公司《330kV 及以上电气设备命名编号及调度管辖范围划分原则》暂行办法。
二、发电厂、变电站命名原则1、新建发电厂、变电站名称由所属业主单位提供，电网调度机构批准。
2、新建发电厂、变电站在初设前，向所辖电网调度机构提交发电厂、变电站拟命名称（推荐三个及以上名称）。
3、新建发电厂、变电站命名不得与已有厂站同名、同音。
其中电厂、电网变电站最好以地域名命名；用户变以企业特性或地域命名。
三、线路命名原则（一）330kV 及以上线路1、330kV 及以上线路名称实行双重编号，即线路编号＋设备名称。
2、330kV 线路编号由网调统一编制，一般由四或五位数字组成，格式为：电压等级（第一位）+中间两位数字表示该线路年份（第二、三位）+最后一位或两位数字表示该线路在当年命。
3、330kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如××I 线、××II 线。
（二）110kV 及以下线路1、110kV 及以下线路命名实行双重编号，即电压等级＋线路名称。
如110 kV××线、35 kV××线、10kV ××路。
2、110kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如××I 线、××II 线。
3、“T ”接线线路命名为线路主线名称＋“T ”接厂站简称，如××（主线名称）“T ”×（厂站简称）线。
4、线路杆塔编号排列顺序：由线路主供电源端开始至受电厂站，从1号起按递增顺序编号；“T ”接线路杆塔编号由“T ”接点至厂站，从1号起按递增顺序编号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统继电保护设备命名规范1 目的与范围为使电力系统发电厂及变电站继电保护设备在运行、维护、设计、制造等各环节具有统一规范的名称，特制定本规范。
本规范规定了常规发电厂及变电站继电保护的屏（柜）、装置、功能、压板的命名，其他二次设备（例如安自系统、自动化系统、通信设备等）可参照执行。
对智能变电站继电保护设备命名的规范方法，另行规定。
2 命名原则本命名规范按照面向对象、分级分层的方法，综合考虑生产运行部门的命名习惯，对屏（柜）、安装于屏（柜）上的装置、装置包含的功能、屏（柜）上的压板等进行分层次命名，确保各级对象名称的准确性、唯一性、精简化。
3 名词定义电压等级：屏（柜）、装置所关联一次设备所在的电压等级，可选值为：500kV、220kV、110kV、35kV等。
其中，对于跨电压等级设备、公用设备，可省略。
一次设备：屏（柜）、装置、压板所关联一次设备的调度命名，宜使用双重编号，对于线路可以省略断路器编号。
二次装置类型：对屏（柜）内主要二次装置所属类型的描述。
例如：“网络通信及保护管理机”、“母联测控及电压并列”。
可选值见附件1。
功能类型：表示保护原理、保护动作的物理量或保护对象。
例如：“纵联差动保护”、“零序过流保护”。
可选值见附件3。
4 屏（柜）命名规范屏（柜）的命名应确保本厂站内的唯一性，并体现屏（柜）与一次设备的关系。
其格式定义如下：【电压等级】【一次设备】【二次装置类型】【屏序号】解释如下：【电压等级】：对于跨电压等级设备、公用设备，可省略。
【一次设备】：对于一面屏内关联多个一次设备的，对于110kV及以上系统应列出所有一次设备，并以“、”分隔，例如：“**线、**线”；对于35kV及以下系统，本部分可省略。
对于公用装置屏，本部分可省略。
【二次装置类型】：对于一面屏安装的装置类型超过一种的情况，其【二次装置类型】部分应涵盖主要装置类型的描述，例如：“网络通信及保护管理机”、“母联测控及电压并列”。
详见附件1。
【屏序号】：用于区分同类型屏（柜），形如“屏Ⅰ”（Ⅰ、Ⅱ、Ⅲ、Ⅳ等为全角罗马数字）。
只有一面屏的，可省略序号，形如“屏”。
屏序号编码原则见附件2。
举例如下：500kV **线线路保护屏Ⅰ110kV **线、**线线路保护屏500kV **线5031 断路器保护屏#2主变5033 断路器保护屏500kV 三串联络5032 断路器保护屏220kV 母联（分段）21F 断路器保护屏Ⅰ220kV 内桥203 断路器保护屏Ⅰ220kV 故障录波器屏Ⅰ220kV 线路故障录波器屏Ⅰ主变故障录波器屏Ⅰ#2主变变压器保护屏Ⅰ35kV 补偿设备保护屏35kV 线路保护屏Ⅰ220kV A段母线保护屏Ⅰ（注：双母双分）220kV 母线保护屏Ⅰ（注：单母线、双母线以及双母单分）220kV #1 母线保护屏Ⅰ（注：3/2接线）500kV 线路保护接口屏Ⅰ500kV **线载波机屏500kV 测控装置屏Ⅰ220V 直流馈线屏220V 直流分电屏监控UPS电源屏监控网络通讯屏5 装置命名规范装置的命名应确保屏（柜）内的唯一性，其格式定义如下：【电压等级】【一次设备】【装置主型号】【装置辅助型号】【序号】解释如下：【电压等级】和【一次设备】：装置命名主要通过所在屏（柜）的名称体现与一次设备的关系。
当屏柜内装置关联同一个一次设备时，该部分可省略。
【装置主型号】：厂家给出的装置型号中概括产品平台或类型的部分，例如RCS-931AM装置的“RCS-931”。
【装置辅助型号】：厂家给出的装置型号中用于区分功能或应用场合的部分，例如RCS-931AM装置的“AM”。
【序号】：区分关联同一个一次设备，且主型号相同的多套装置,采用全角罗马数字，形如“Ⅰ”、“Ⅱ”、“Ⅲ”、……。
安装在同一个屏的装置,自上而下编号；安装在不同屏装置的序号须与屏序号一致。
举例如下：1)500kV**线5031断路器保护屏中的断路器保护和短引线保护，可分别命名为：500kV **线5031 RCS-921 A 或 **线5031 RCS-921 A 500kV 5031-5032 RCS-922 A 或 5031-5032 RCS-922 A2)220kV**线线路保护屏Ⅱ中的线路保护和断路器保护，可分别命名为：RCS-902 CFMRCS-923 A6 功能命名规范功能的命名应确保装置内的唯一性，其格式定义如下：【相别或绕组】【功能类型】【保护段】解释如下：【相别或绕组】：相别的可选值为“A相”、“B相”、“C 相”、“中性点”、“高压侧中性点”、“中压侧中性点”；绕组各侧可选值为“高压侧”、“中压侧”、“公共绕组”、“低压侧”、“低压Ⅰ侧”、“低压Ⅱ侧”、“本体”、“调压”。
【功能类型】：表示保护原理、保护动作的物理量或保护对象。
详见附件3。
【保护段】：可选值为Ⅰ段、Ⅱ段、Ⅲ段、Ⅳ段。
举例如下：纵联差动保护母线差动保护分相差动保护高压侧相间阻抗Ⅱ段零序方向过流Ⅰ段7 压板命名规范压板的命名应确保屏（柜）内的唯一性，分为“功能压板”、“出口压板”、“备用压板”三种类型。
7.1 功能压板功能压板是控制功能为投入或退出状态的压板，其格式定义如下：【压板编号】【一次设备】【二次装置】【功能名称】解释如下：【压板编号】：设计图中的编号，形如“XLPXX”（X为数字“0”-“9”）。
【一次设备】：当屏柜内装置关联同一个一次设备时，该部分可省略。
【二次装置】：二次装置名称，当语义明确时，该部分可省略。
【功能名称】：与功能命名一致，且为投入功能的描述。
举例如下：XLPXX 纵联距离保护XLPXX 纵联方向保护XLPXX 距离保护XLPXX 相间距离保护XLPXX 距离Ⅱ、Ⅲ段保护XLPXX 零序保护XLPXX 零序Ⅱ、Ⅲ、Ⅳ段保护XLPXX 远方跳闸XLPXX 勾通三跳XLPXX 重合闸XLPXX 先重合XLPXX 差动保护XLPXX 分相差动保护XLPXX 5011 启动A相失灵XLPXX 5011 闭锁重合闸XLPXX RCS-931 检修状态XLPXX #1母线 BP-2B 失灵启动XLPXX 济泰线 RCS-925Ⅰ失灵启动远跳XLPXX RCS-925Ⅱ过压启动远跳XLPXX RCS-915 失灵复压闭锁解除XLPXX 500kV侧相间阻抗保护XLPXX 220kV侧接地阻抗保护XLPXX 35kV侧过流Ⅱ段保护XLPXX 公共绕组零序过流保护XLPXX RCS-931 远方修改定值XLPXX 202 非全相保护XLPXX 202 RCS-915 失灵启动XLPXX 本体重瓦斯跳闸7.2 出口压板出口压板是控制屏（柜）、装置或功能作用于某一个一次设备的压板，其格式定义如下：【压板编号】【装置或功能名称】【一次设备】【动作描述】出口【序号】解释如下：【压板编号】：该部分的解释同功能压板。
【装置或功能名称】：若能明确区分装置或功能，本部分可省略。
【一次设备】：被作用的断路器或断路器的相。
【动作描述】：可选值为“跳闸”、“合闸”、“永跳”,可省略。
【序号】：用于区分相同名称的压板，采用全角罗马数字，形如“Ⅰ”、“Ⅱ”、“Ⅲ”、……。
举例如下：XLPXX RCS-931 5011 跳闸出口ⅠXLPXX 5011A相跳闸出口ⅠXLPXX 5011三相跳闸出口ⅠXLPXX 5011 永跳出口ⅠXLPXX 5011A相跳闸出口ⅠXLPXX 5021 跳闸出口ⅠXLPXX 非电量保护 5011 跳闸出口ⅠXLPXX RCS-915 5012 跳闸出口ⅠXLPXX 失灵保护 5012 跳闸出口Ⅰ7.3 备用压板备用压板是指屏上未接线的压板。
备用压板的格式定义如下：【压板编号】备用举例如下：XLPXX 备用附件1 二次装置类型二次装置类型的可选值如下：（1）保护类有：线路保护、变压器保护、母线保护、断路器保护、高抗保护、母联（分段）保护、电容器保护、短引线保护、低抗保护、补偿设备保护（注：同屏内既有低抗又有电容器保护）；（2）自动装置类有：备投装置、稳控装置、低频低压减载、电压并列装置、解列装置、小电流接地选线、无功电压控制、消弧线圈控制；（3）直流及低压配电类有：直流电源、直流馈电、直流充电、逆变电源、试验电源、应急照明切换、蓄电池、交流电源、交流分段、交流馈线、交流配电、直流分电；（4）自动化设备类：保护信息子站、保护通讯、同期装置、测控装置、网络分析记录仪、电力系统同步时钟屏、远动通讯屏、线路测控、主变测控、电能量采集系统、监控服务器、监控UPS电源、监控网络通讯、调度交换机；（5）通信设备：通信蓄电池、通信电源、通信综配、通信光端机、通信光配、通讯接口、保护接口、光纤配线、数字配线、音频配线、综合配线（注：光纤、数字、音频等配线同屏内有两种及以上）、载波机；（6）其他共用设备：电能表、关口表、远程图像监控、电缆设备自动监测；（7）其他：故障录波器、行波测距、功角测量、合并单元、智能组件（智能终端）、在线监测主机、智能巡检、环境监测、交换机、时间同步、一体化平台主机、复用通道接口、远动主机、同步相量测量、PCM、网络通讯、OTN。
附件2 屏序号编制原则屏序号的编制原则如下：（1）线路保护屏：含纵联差动保护或纵联方向保护的屏序号为Ⅰ，另一个屏序号为Ⅱ；两套线路保护原理相同的，按照通道类型区分。
含专用通道保护的屏序号为Ⅰ，另一个屏序号为Ⅱ；原理相同、通道类型相同的，面对保护屏左手侧屏序号为Ⅰ，右手侧屏序号为Ⅱ。
（2）变压器保护屏：主后一体：跳出口1的屏序号为Ⅰ，跳出口2的序号为Ⅱ；非电量独立组屏的为Ⅲ。
主后分离，差动保护单配：含差动保护的屏序号为Ⅰ，另一个屏序号为Ⅱ。
主后分离，差动保护双配：含高后备的屏序号为Ⅰ，另一个屏序号为Ⅱ。
（3）母线保护屏：若两套中仅有一套带失灵，带失灵的屏序号为Ⅰ，另一套所在屏序号为Ⅱ。
若两套均带失灵，跳出口1的屏序号为Ⅰ，跳出口2的序号为Ⅱ。
附件3 功能类型可选值列表（1）主变保护（2）线路保护（3）重合闸（4）远方跳闸（5）母线（短引线）、母联（分段）、断路器保护（6）安全自动装置（7）并联电容器保护（8）并联电抗器保护（9）发电机（发变组）保护。
