疏水阀基础知识
疏水阀基础
疏水阀分很多种类。
种类不同工作的原理也不相同。

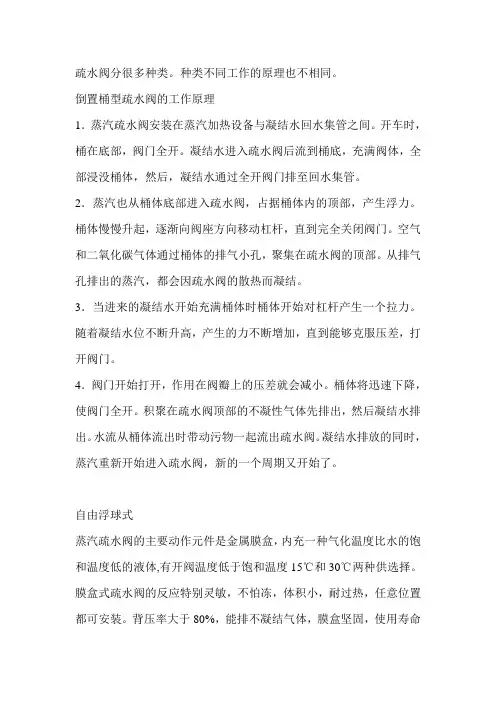

倒置桶型疏水阀的工作原理1．蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。
开车时，桶在底部，阀门全开。
凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。
2．蒸汽也从桶体底部进入疏水阀，占据桶体内的顶部，产生浮力。
桶体慢慢升起，逐渐向阀座方向移动杠杆，直到完全关闭阀门。
空气和二氧化碳气体通过桶体的排气小孔，聚集在疏水阀的顶部。
从排气孔排出的蒸汽，都会因疏水阀的散热而凝结。
3．当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。
随着凝结水位不断升高，产生的力不断增加，直到能够克服压差，打开阀门。
4．阀门开始打开，作用在阀瓣上的压差就会减小。
桶体将迅速下降，使阀门全开。
积聚在疏水阀顶部的不凝性气体先排出，然后凝结水排出。
水流从桶体流出时带动污物一起流出疏水阀。
凝结水排放的同时，蒸汽重新开始进入疏水阀，新的一个周期又开始了。
自由浮球式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体,有开阀温度低于饱和温度15℃和30℃两种供选择。
膜盒式疏水阀的反应特别灵敏，不怕冻，体积小，耐过热，任意位置都可安装。
背压率大于80%，能排不凝结气体，膜盒坚固，使用寿命长，维修方便，使用范围很广。
装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态，阀门处于开启位置。
当冷凝水温度渐渐升高，膜合内充液开始蒸发，膜合内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀开始关闭。
膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。
自动自由浮球式蒸汽疏水阀，自动自由浮球式蒸汽疏水阀的阀芯不锈钢波纹管内充一种汽化温度低于水饱和温度的液体。
随蒸汽温度变化控制阀门开关，该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃-40℃。
背压率大于70%，不怕冻，体积小，任意位置都可安装，能排不凝结气体，使用寿命长。
疏水阀详细介绍范文
疏水阀详细介绍范文疏水阀是一种用于控制管道中液体排放的阀门。
它的主要作用是排除管道中的冷凝水或其他非必要的液体，以确保管道的正常运行。
疏水阀的种类繁多，不同的疏水阀适用于不同的工作环境和流体介质。
本文将详细介绍疏水阀的原理、分类、结构和应用，并探讨其在工业生产中的重要性。
一、疏水阀的原理疏水阀的工作原理基于液体的密度和压力差异。
当管道中存在冷凝水或其他非必要的液体时，疏水阀的主要任务是将这些液体排出。
疏水阀在管道中的位置通常是在垂直向下的最低点，以便液体能够自然地流出。
疏水阀的工作过程如下：当管道中的液体含有冷凝水或其他非必要的液体时，这些液体会积聚在疏水阀的底部。
随着液体的积聚，疏水阀内部的浮球或其他开关装置会受到液体的压力而被推开，从而打开阀门。
一旦阀门打开，液体就会被自然地排出管道。
当液体排出后，疏水阀会自动关闭，防止管道中的气体或蒸汽逆流。
这种自动关闭的机制是通过疏水阀内部的弹簧或其他装置实现的。
当液体排出后，阀门会受到弹簧或其他装置的作用而自动关闭，从而保持管道的密封性。
二、疏水阀的分类根据疏水阀的工作原理和结构特点，疏水阀可以分为以下几类：1.浮球式疏水阀：浮球式疏水阀是一种常见的疏水阀类型。
它的工作原理是通过浮球的浮力来控制阀门的开关。
当液体积聚到一定程度时，浮球会被推开，阀门打开，液体排出。
一旦液体排出后，浮球会下沉，阀门关闭。
2.调节式疏水阀：调节式疏水阀是一种可以根据实际需要调节排放流量的疏水阀。
它的工作原理是通过调节阀门的开度来控制排放流量。
调节式疏水阀通常配有调节螺钉或其他装置，可以根据需要手动或自动地调节阀门的开度。
3.落水式疏水阀：落水式疏水阀是一种通过液体重力作用来控制阀门的开关的疏水阀。
它的工作原理是当液体积聚到一定程度时，液体的重力会使阀门打开，液体排出。
一旦液体排出后，阀门会自动关闭。
4.电磁式疏水阀：电磁式疏水阀是一种通过电磁铁的吸合和释放来控制阀门的开关的疏水阀。
一起来了解一下疏水阀的特点
一起来了解一下疏水阀的特点什么是疏水阀？疏水阀是一种用于消除或排除管道中的凝结水和积水的装置。
它通过一种被称为“疏水”机制的原理，从管道系统中排出水分，以防止管道系统内部的积水对其产生不良影响。
疏水阀主要用于蒸汽或气体管道中，可以防止管道内的凝汽水和气体混合物，从而延长管道寿命和保护设备。
疏水阀的种类常见的疏水阀主要分为以下几类：1.浮球式疏水阀：通过浮球的浮力判断出管道内水位的高低，从而控制阀门的开启和关闭。
2.浮板式疏水阀：与浮球式疏水阀相似，不过换成了浮板。
3.落水式疏水阀：通过水位高低的变化，利用管道自身的重量力，使疏水阀内部的活塞自动开关，排除水分。
4.渗漏式疏水阀：在一定水位下，利用疏水阀上方的隔膜和阀杆来控制水的排出。
5.级差式疏水阀：通过管道内的水头差异，利用阀门差动装置控制阀门开启和关闭的过程。
通常情况下，不同类型的疏水阀应根据特定的管道系统和作用来选择。
疏水阀的特点疏水阀的主要特点包括以下几个方面：1.自动排水疏水阀在工作过程中，能够自动排出管道中的凝结水和积水，无需进行人工操作，具有极高的智能化程度，可有效保证管道系统安全和稳定。
2.可靠性强疏水阀的设计及其原理，使其具有非常好的防堵性能，在排水过程中，能够快速有效地将积水排出，不会因为管道系统的压力或水位变化等因素导致疏水阀出现堵塞情况。
3.结构简单疏水阀的结构相对简单，由较少部件组成，一般不需要使用额外的外力来带动阀门的开启和关闭，使得操作和维护的成本较低。
4.应用广泛由于疏水阀具有自动排水、防堵、结构简单等优点，适用于蒸汽和其他管道系统中的凝结水和积水排放，在工业化生产中广泛应用。
5.安装维护方便疏水阀在安装和维护上也较为简单，一般只需进行定期清洗和润滑即可保证其正常运行。
总结疏水阀是一种非常实用的管道系统装置，具有自动排水、防堵、结构简单、应用广泛和安装维护方便等特点。
在工业化生产和其他管道系统中，可以提高系统的安全性和稳定性，减少因管道内积水或凝结水而对设备造成的影响。
蒸汽疏水阀基本知识培训课件
Life Test at Armstrong
蒸汽泄漏量 Steam Loss
Lb/Hr
80
Disk
圆盘
60
式
40
20 Inverted Bucket倒吊桶式
0
1
2
3
4
5
Years in Service 工作寿命
英国帝国化学公司
疏水阀寿命试验报告
Who else Says Disk Trap; Short Life？ Seven years life test at ICI
倒置桶型
间断 优秀 优秀 优秀 优秀 可以 不好 一般 优秀 良好 优秀 优秀 立即 优秀 大 一般 开
浮球型
连续 良好 良好 良好 不好 不可以 优秀 优秀 优秀 不好 一般 优秀 立即 不好 大 不好 关
圆盘型
间断 不好 不好 不好 优秀 不可以 不好 不好 不好 良好 优秀 不好 延迟 不好
小 不好
每年总成本 （元） 318,192 242,676 179,080 123,816 80,052 44,520 19,992
•3
国家标准GB/T12712-91
供热系统凝结水回收及蒸汽疏水阀 技术管理要求
合格:蒸汽疏水阀完好率>90% 优秀:蒸汽疏水阀完好率>95%
完好率=配备率x合格率
•4
疏水阀的成本构成
◆ 热阀--无排出物（凝结水）
A. 水没进入疏水阀 1. 疏水阀安装在泄漏的旁通阀上方； 2. 用虹吸疏水时，虹吸管破裂或损坏； 3. 换热器管中的真空阻止疏水。
◆ 蒸汽泄漏
A. 疏水阀阀瓣不能入座 1. 锈皮堵塞阀孔； 2. 阀门零件磨损。
B. 疏水阀失去水封 1. 可关闭入口截止阀后再开启，重新建立水封； 2. 若蒸汽压力变化大，可以在疏水阀内或疏水阀 前加装止回阀。
疏水阀的原理及应用资料
疏水阀的原理及应用资料疏水阀是一种用于排除管道或设备中的液体或凝结水的装置。
它的原理是基于液体和气体的密度差异以及压力差的作用。
当管道或设备中存在液体或凝结水时，疏水阀会打开，排除液体或凝结水，以确保管道或设备的正常运行。
疏水阀的应用非常广泛，包括工业生产、供暖系统、蒸汽系统等。
疏水阀的工作原理可以简单概括为：当管道或设备中积聚了液体或凝结水时，疏水阀会感应到液体或凝结水的存在，通过内部的装置自动打开，将液体或凝结水排出，然后再自动关闭，保持管道或设备的正常运行。
1.液体和气体的密度差异：液体的密度大于气体，因此液体会下沉而气体会上浮。
疏水阀利用这一原理，通过控制液体和气体的流动方向，达到排除液体或凝结水的目的。
2.压力差：液体或凝结水在管道或设备中积聚时，会产生一定的压力。
疏水阀通过感应到压力差，以及调节和控制压力的装置，实现排除液体或凝结水的功能。
疏水阀的应用资料如下：1.工业生产：在许多工业生产过程中，会产生大量的蒸汽或凝结水。
如果不及时排除凝结水，会对设备和管道造成严重的损坏。
疏水阀可以用于排除凝结水，保护设备和管道的正常工作。
2.供暖系统：供暖系统中使用的热水锅炉会产生大量的凝结水。
如果不及时排除凝结水，会导致水垢和腐蚀，进而影响供暖系统的效率和寿命。
疏水阀可以用于排除凝结水，保持供暖系统的正常运行。
3.蒸汽系统：蒸汽系统中会产生大量的凝结水。
如果不及时排除凝结水，会导致管道堵塞和设备故障。
疏水阀可以用于排除凝结水，保护管道和设备的正常运行。
4.石油化工：在石油化工过程中，会产生大量的液体和凝结水。
如果不及时排除液体和凝结水，会对设备和管道造成严重的腐蚀和堵塞。
疏水阀可以用于排除液体和凝结水，保护设备和管道的正常工作。
总之，疏水阀是一种用于排除管道或设备中的液体或凝结水的装置。
它的原理是基于液体和气体的密度差异以及压力差的作用。
疏水阀的应用非常广泛，包括工业生产、供暖系统、蒸汽系统等。
疏水阀知识大全
３
不需要快速加热
２
８ 多路并联盘管加热（液体）
３
９ 烘 干 室（箱） 采用较高压力为 ＰＮ１６ 压力不变时 压力可调时
２
１０ 溴化锂制冷设备蒸汽器 单效压力≤１ｋｇｆ／ｃ ㎡ 双效压力≤１０ｋｇｆ／ｃ ㎡
２
１１ 浸在液体中的加热盘管 压力不变时
２
１２ 列管式热交换器 压力不变时
１３ 最高工作温度 与最高工作压力相对应的饱和温度
１４ 最高允许温度 在给定温度下疏水阀壳体能够持久承受的最高温度
１５ 开阀温度 在排水温度试验时，疏水阀开启时的进口温度
１６ 关阀温度 在排水温度试验时，疏水阀关闭时的进口温度
１７ 排水温度 疏水阀能连续排放热凝结水的温度
一．机械型疏水阀： 机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降 带动阀瓣开启或关闭，达到阻汽排水目的。机械型疏水阀的过冷度小，不受工作压力和温度 变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。最大背压率 为 ８０％，工作质量高，是生产工艺加热设备最理想的疏水阀。 机械型疏水阀有自由浮球式、自由半浮球式、扛杆浮球式、倒吊（置）桶式等－－－－－ １． 自由浮球式疏水阀： 自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既 是浮子又是启闭件，无易损零件，使用寿命很长，““银球”牌”疏水阀内部带有 Ｙ 系列自 动排空气装置，非常灵敏，能自动排空气，工作质量高。 设备刚启动工作时，管道内的空气经过 Ｙ 系列自动排空气装置排出，低温凝结水进入疏 水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备， 设备迅速升温，Ｙ 系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始 正常工作，浮球随凝结水液位升降，阻汽排水。自由浮球式疏水阀的阀座总处于液位以下， 形成水封，无蒸汽泄漏，节能效果好。最小工作压力 ０．０１Ｍｐａ，从 ０．０１Ｍｐａ 至最高使用压力 范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，最小过冷度为 ０℃，加热设备里不存水，能使加热设备达到最佳换热效率。背压率大于 ８５％，是生产工艺 加热设备最理想的疏水阀之一。 ２． 自由半浮球式疏水阀： 自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件， 又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久 耐用，无蒸汽泄漏。背压率大于 ８０％，能排饱和温度凝结水，最小过冷度为 ０℃，加热设备 里不存水，能使加热设备达到最佳换热效率。 当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属 片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶 产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。 当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再 进入球桶之内，阀门再关闭，间断和连续工作。 ３． 扛杆浮球式疏水阀： 扛杆浮球式疏水阀基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀心，随 凝结水的液位升降进行开关阀门。扛杆浮球式疏水阀利用双阀座增加凝结水排量，可达到体 积小排量大，最大疏水量达 １００ 吨／小时，是大型加热设备最理想的疏水阀。
疏水阀相关知识
疏水阀相关知识一、疏水阀的种类二、各种疏水阀的主要技术性能1、热动力型疏水阀体积小重量轻，便于安装和维修，价格低廉，抗水击能力强，不易冻结。
不适用于大排水量。
阀的允许背压度不低于5%，其中脉冲式不低于25%。
1.1、圆盘式疏水阀结构简单，间断排水，有噪声，可排放接近饱和温度的凝水，过冷为6-8℃，有一定的漏汽量（大约3%），能自动排气，耐水击。
其背压不可超过最低入口压力的50%，最小工作压差为Δp=0.05MPa。
安装方位不受限制，需防冻时可出口向下垂直安装。
1.2、脉冲式疏水阀结构简单，能连续排水，但有较大的漏汽量，允许背压度较低（25%）。
2、热静力型疏水阀较其它类型疏水阀噪声小，低温时呈开启状态，在开始启动时或停止运行时存积在系统中的凝结水可在短时间内排除，使疏水阀不会冻结。
由于该型阀时依靠温差而动作，因此动作不灵敏，不能随负荷的急剧变化而变化。
仅适用于压力较低，压力变化不大的场合。
阀的允许背压度不低于30%。
2.1、液体膨胀式或固体膨胀式疏水阀结构复杂，灵敏度不高，能排除60-100℃的温度水，也能排除空气，适用于要求伴热温度较低的伴热管线及采暖管线的排凝结水。
2.2、波纹管压力式疏水阀结构简单，动作灵敏，间断性排水，过冷5-20℃左右，工作压力受波纹管材料的限制，一般为1.6MPa（表），抗污垢、抗水击性能差，也可作为蒸汽系统排空气阀。
2.3、双金属片疏水阀动作灵敏度高，能连续排水，排水性能好，过冷度较大，并可调节，排气性能好，且反向密封的具有止回功能。
最大使用压力可达21.5MPa（表），最高使用温度可达550℃。
抗污垢、抗水击性强，允许最大背压为入口压力的50%，经调整可提高背压，也可作为蒸汽系统排空气阀。
2.4、双金属式温度调整型疏水阀（TB型）可人为地控制凝结水的排放温度，利用高温凝结水的显热。
采用了“自动关阀、自动定心和自动落座阀芯”的关闭系统，寿命长、体积小，可任意方位安装，连续排水、排气性能好。
疏水阀参数 (2)
疏水阀参数
疏水阀是用于排除管道或设备中积聚的污水、凝结水和冷凝水的阀门。
其参数包括以下几个方面：
1. 流量：疏水阀的流量是指单位时间内通过阀门的液体流量，通常以立方米/小时或加仑/分钟等单位表示。
2. 压力：疏水阀的压力是指阀门在工作过程中所承受的压力，通常以帕斯卡（Pa）或巴（bar）等单位表示。
3. 温度：疏水阀的温度是指阀门所工作的液体或气体的温度，通常以摄氏度（℃）或华氏度（℉）表示。
4. 材料：疏水阀的材料决定了其能否适应不同的工作环境和介质，常见的材料包括铸铁、不锈钢、黄铜等。
5. 排放方式：疏水阀的排放方式通常分为连续排放和间歇排放两种。
连续排放是指阀门持续排放一定量的液体，适用于需要连续保持管道或设备排放压力的情况；间歇排放
则是根据设定的压力差或时间间隔进行排放，适用于周期性排放液体的情况。
6. 控制方式：疏水阀的控制方式通常有手动和自动两种。
手动控制需要人工操作，适用于较小规模或频率较低的场合；自动控制通过传感器或控制器实现排水流量和压力的自动调节，适用于需要频繁调节的场合。
以上是一些常见的疏水阀参数，具体的参数要根据具体的工作环境和需求来确定。
蒸汽疏水阀基础知识
ES系列蒸汽疏水阀产品简介（续）
二、蒸汽疏水阀的重要功能
⑴ 能迅速排除蒸汽产生的凝结水 ⑵ 防止蒸汽泄漏 ⑶ 排除空气及其它不可凝气体
用汽设备上排除凝结水和空气的必要性
⑴防止水击：若蒸汽管路中有凝结水，在高速流动 的蒸汽的推动下，使凝结水在管壁和阀门及蒸汽使用 设备上进行强烈的撞击，从而造成管道转弯处、阀门 和用汽设备的损伤或破坏。
工作原理（见下页）
主要特点
⑴ 凝结水排放温度可调
该类阀设计的特点是：可以调整到比饱 和温度低的任何温度下使阀门开启排水（在 阀门运行中也可进行调整）。因此，它可以 充分利用高温凝结水的显热，节能效果显 著。
也因为其排水温度可调，使其工艺适应 性和应用场合更为广泛，集其它双金属式疏 水阀的优点于一身。做到一阀多用，为用户 在采购、安装、维修和管理方面带来极大方 便。
无负荷漏汽率：蒸汽疏水阀前端处于完全饱 和蒸汽条件下的漏汽量与相应压力下最大热凝 结水排量的百分比。该指标只单纯考核密封副 的泄漏情况，ZBJ16007-90规定：机械型和热 静力型疏水阀的无负荷漏汽率不得大于0.5% （热动力型疏水阀不考核此项）。
有负荷漏汽率：给定负荷下蒸汽疏水阀的漏 汽量与试验时间内实际热凝结水排量的百分 比 。 ZBJ16007-90 规 定 ： 无 论 何 种 蒸 汽 疏 水 阀，其有负荷漏汽率都不应超过3%。
蒸汽疏水阀基础知识
1 2011-2-25
基础知识
z 蒸汽疏水阀的概念 z 蒸汽疏水阀的重要功能 z 蒸汽疏水阀分类、工作原理 z 蒸汽疏水阀的故障诊断及使用维护 z 蒸汽疏水阀的选型 z 蒸汽疏水阀的安装 z 蒸汽疏水阀的编号
一、蒸汽疏水阀的概念
所谓蒸汽疏水阀就是能够准确判别蒸 汽和水，及时疏出蒸汽冷凝水的特殊阀 门。要求蒸汽疏水阀根据管线蒸汽和凝结 水的变化而自动开、关动作，是一种节能 设备。
《疏水阀技术讲座》课件
欢迎参加《疏水阀技术讲座》PPT课件，我们将深入讲解疏水阀的技术原理、 应用和发展趋势。
什么是疏水阀
疏水阀是一种用于排除液体和气体系统中自然积聚的水的设备。它起到排水 的作用，保持系统的正常运行。
疏水阀的作用
疏水阀的主要作用是排除被压缩的空气和非凝结性气体，并排除系统中自然 积聚的液体，以确保系统的安全和高效运行。
疏水阀用于排除冷凝水， 保持空调系统的正常运行。
疏水阀用于排除蒸汽系统 中的冷凝水，防止管道堵 塞。
疏水阀的选型
选型疏水阀时，需要考虑工作压力、流量、介质性质等因素，并根据系统的实际需求选择合适的疏水阀型号。
疏水阀的安装维护
疏水阀应根据安装要求正确安装，并定期维护保养，以确保其正常运行和使用寿命。
疏水阀的分类
浮子式疏水阀
使用浮子来控制疏水阀的开 关，适用于低压系统。
机械式疏水阀
利用机械装置来控制疏水阀 的开关，适用于高压和高温 系统。
热力式疏水阀
利用温度变化来控制疏水阀 的开关，适用于变压系统。
疏水阀的结构
疏水阀通常由阀体、阀芯、阀盖和密封件等部分组成。不同类型的疏水阀结构会有所差异，以适应不同的应用 场景和工作条件。
疏水阀的工作原理
1
排液阶段
当系统中积聚了足够的液体时，疏水阀打开，排除液体。
2
排气阶段
当系统中存在被压缩的气体时，疏水阀打开，排除气体。
3
密封阶段
当系统中ห้องสมุดไป่ตู้再有液体和气体积聚时，疏水阀关闭，保持系统的密封状态。
疏水阀的应用领域
1 工业锅炉
疏水阀用于排除锅炉系统 中的污水和冷凝水。
2 空调系统
3 蒸汽系统
疏水阀介绍及应用
疏水阀介绍及应用疏水阀是一种用于排除管道或容器中液体或气体的装置，以确保正常运行和避免不必要的损失。
在各种工业应用中，疏水阀起到了至关重要的作用，下面将对疏水阀进行介绍并讨论其应用。
疏水阀的作用是通过自动排除管道或容器中的不需要的液体或气体，以保持工艺流程正常运行，并防止由于堵塞、积水或压力过高等原因引起的损坏和事故。
疏水阀是根据预设的控制参数自动开启或关闭的装置。
其基本原理是利用液体或气体在不同压力下的物理特性，通过调节阀门的开启度来实现排水功能。
疏水阀根据结构和工作原理的不同可以分为多种类型，常见的有浮球式疏水阀、浮筒式疏水阀、机械式疏水阀等。
浮球式疏水阀是最常见的类型，其通过一个浮球来感应液位变化，当液位过高时，浮球会随之上升，打开阀门；当液位下降时，浮球下降，阀门关闭，实现自动排水的功能。
浮筒式疏水阀则是利用浮筒的上下浮动来控制阀门的开关。
机械式疏水阀则通过机械装置来实现排水功能，常见的有螺旋式疏水阀和弹簧式疏水阀。
疏水阀广泛应用于各种工业领域中，具有重要的作用。
首先，在蒸汽系统中，疏水阀用于排除系统中的凝结水，以保持蒸汽的干燥和正常运行。
蒸汽系统中的凝结水会对设备和管道造成严重的腐蚀和堵塞，而疏水阀能够自动排除这些凝结水，保护系统的安全运行。
其次，疏水阀也广泛应用于空调和制冷系统中。
这些系统中会产生大量的冷凝水，如果不及时排除，不仅会影响系统的冷却效果，还会导致设备的氧化和损坏。
疏水阀能够自动排除冷凝水，保持系统的正常运行。
此外，疏水阀还常用于石化、造纸、食品与饮料等工业领域中，用于排除液体或气体中的杂质和废料，保持工艺的稳定和安全运行。
在选择疏水阀时，需考虑诸多因素。
首先，要根据工艺流程中的液体或气体性质，选择合适的材料。
例如，对于腐蚀性介质，需选择耐腐蚀材料制作的疏水阀。
其次，要根据流量和压力要求选择合适的型号和规格。
再次，要考虑控制参数的要求，如启闭压力、启闭速度等。
最后，也要考虑到安全性和可维护性，选择具有可靠的安全保护装置和易于维护的设计。
蒸汽疏水阀的选型、安装、使用、维护导则
蒸汽疏水阀的选型、安装、使用、维护导则蒸汽疏水阀是蒸汽系统中非常重要的一部分，它的作用是排除蒸汽系统中产生的凝结水，保证蒸汽系统的正常运行。
选型、安装、使用和维护蒸汽疏水阀是确保蒸汽系统安全运行的关键步骤。
本文将从选型、安装、使用和维护四个方面介绍蒸汽疏水阀的相关知识，希望对大家在日常工作中有所帮助。
一、选型1.确定工作压力和温度：在选择蒸汽疏水阀时，首先要确定蒸汽系统的工作压力和温度，以便选择合适的蒸汽疏水阀工作参数。
一般来说，蒸汽系统的工作压力和温度越高，所需的蒸汽疏水阀就越大。
2.选择合适的材质：根据蒸汽系统中介质的性质选择合适的蒸汽疏水阀材质，一般蒸汽系统中使用不锈钢、碳钢等材质的蒸汽疏水阀。
3.考虑排放量：蒸汽系统中产生的凝结水量越大，所需的蒸汽疏水阀排放量就越大，因此在选择蒸汽疏水阀时要考虑凝结水的排放量。
4.注意疏水阀的类型：根据蒸汽系统的需要，选择合适的蒸汽疏水阀类型，一般分为浮球式、浮簧式、瞬时动作式等类型。
二、安装1.安装位置：蒸汽疏水阀一般安装在蒸汽系统的最低处，以便排放凝结水，同时要保证操作和维护的方便。
2.安装注意事项：在安装蒸汽疏水阀时，要确保其与管道连接牢固，不得有泄漏现象，同时要保证蒸汽疏水阀的排放口通畅。
3.调试和验收：安装完成后，需要对蒸汽疏水阀进行调试和验收，确保其正常运行。
三、使用1.操作规程：蒸汽疏水阀的使用应按照操作规程进行，禁止随意调整蒸汽疏水阀的参数。
2.定期检查：定期对蒸汽疏水阀进行检查，确保其正常运行，一旦发现异常情况，应及时处理。
3.加强保养：定期对蒸汽疏水阀进行清洗、润滑、调整，延长其使用寿命。
四、维护1.清洗：定期对蒸汽疏水阀进行清洗，清除其中的杂质，以免影响其正常运行。
2.润滑：对蒸汽疏水阀的活动部件进行润滑，减少摩擦，延长使用寿命。
3.测试：定期对蒸汽疏水阀进行性能测试，确保其安全可靠。
综上所述，蒸汽疏水阀的选型、安装、使用和维护是蒸汽系统运行安全的重要保障。
疏水阀
2度变化引起双金属片或热弹性元件变形驱动 启闭件的开关动作。 启闭件的开关动作。
3）液体或固体膨胀式蒸汽疏水阀
动作原理： 动作原理：
（3）热动力型蒸汽疏水阀（由流体 动态特性驱动）
1） ） 圆 盘 式 蒸 汽 疏 水 阀
动作原理： 动作原理：
2）脉冲式蒸汽疏水阀
动作原理： 动作原理： 由进口和压力室之间的压差变化而导致启闭件的 开关动作
3）迷宫或孔板式蒸汽疏水阀
动作原理： 动作原理： 由节流孔控制凝结水的排放量， 由节流孔控制凝结水的排放量，并使热凝结水 汽化而减少蒸汽的流量。 汽化而减少蒸汽的流量。
各种疏水阀的性能比较
什么是蒸汽疏水阀？衡量蒸汽疏水 阀性能的指标有几项？
2.疏水阀的种类
• 按照闭件的驱动方式，蒸汽疏水阀可分为 三类； 1）由凝结水位变化驱动的机械型； 2）由凝结水温度变化驱动的热静力型； 3）由凝结水动态特性驱动的热动力型；
3.各类疏水阀的结构和动作原理
• （1）机械型蒸汽疏水阀（由凝结水为变化 驱动） • 1)密闭浮子式蒸汽疏水阀
动作原理： 由壳体内凝结水的液位变化导致启闭件的开关动作。
疏水阀
柴永亮
疏 水 阀
概念：
• 能自动排放凝结水并阻止蒸汽泄漏的阀门， 叫做疏水阀。
1.疏水阀的用途
• 疏水阀的用途是阻汽排水，提高蒸汽的热 效率；用于输气管路和用气设备中，开启s 时排除凝结水；关闭时阻止蒸汽泄漏。 • 国产疏水阀的性能参数范围； • 公称通径DN15-80mm; • 公称压力PN1.6-16MPa; • 工作温度t<=550℃。
• 2）敞口向上浮子式蒸汽疏水阀
动作原理； 动作原理； 由浮子内凝结水位变化导致启闭件的开关动作
蒸汽疏水阀的分类及工作原理
蒸汽疏水阀的分类及工作原理一、蒸汽疏水阀的分类蒸汽疏水阀，一种识别冷凝水和蒸汽，在排出冷凝水和其他气体的同时保留蒸汽的自动装置。
蒸汽阀分为机械型、热静力型和热动力型。
机械型又分为倒置桶式疏水阀、自由浮球式疏水阀、杠杆浮球式疏水阀。
热静力型分为膜盒式疏水阀、双金属式疏水阀。
热动力型疏水阀最常见的是圆盘式热动力型蒸汽疏水阀。
二、蒸汽疏水阀的工作原理2.1机械型疏水阀是根据蒸汽和冷凝水的密度差进行设计，分为倒置桶式、自由浮球式、杠杆浮球式。
原理都是通过浮子的高度变化来控制阀芯的启闭。
2.1.1倒置桶式疏水阀下为液位敏感件，装置刚启动时，空气和低温冷凝水迅速排出，当蒸汽进入倒置桶，桶内充满蒸汽，产生向上浮力，倒置桶连接杠杆带动阀芯关闭阀门，桶顶部有一小孔能自动排空，当蒸汽减少，冷凝水持续进入阀内，倒置桶失去浮力下沉，连接杠杆带动阀芯再次开启阀门排水，循环工作间断排水。
机械型疏水阀中，倒置桶是最为坚固，扛水击抗腐蚀、抗污性能好，密封性较好，使用寿命较长。
2.1.2自由浮球式疏水阀自由浮球式疏水阀结构简单，内部只有一个活动部件。
精细研磨的空心浮球，即时浮子又是启闭件，密封面非集中磨损，耐磨效果好。
设备启动时，管道内空气由顶部自动排空阀迅速排出，低温冷凝水流进阀体，冷凝水的液位上升带动浮球上升，开启疏水口排水，当温度提升，自动排空阀关闭，装置进入正常运行状态，蒸汽存于阀体顶部，浮球随冷凝水液位升降来控制流量，连续排水，保证疏水孔时刻处于液位以下，形成水封，无蒸汽泄漏。
自由浮球式是性能稳定，排量大，密封性好，寿命长，是中低压状态下的理想疏水阀.2.1.3杠杆浮球式疏水阀杠杆浮球式疏水阀内部由杠杆系统连接，浮球根据冷凝水液位的变化而做升降，带动杠杆调节出口阀芯的开度，排放冷凝水，当冷凝水停止进入时，浮球随液面下降，驱使杠杆带动阀芯关闭排水，其自带的热静力排空阀可以较好的排空，杠杆浮球时能够适应压力的快速、大幅度波动，排量大，密封性好，使用寿命较长。
疏水阀详细介绍
疏水阀蒸汽疏水阀(简称疏水阀)的作用是自动排除加热设备或蒸汽管道中的蒸汽凝结水及空气等不凝气体，且不漏出蒸汽。
由于疏水阀具有阻汽排气的作用，可使蒸汽加热设备均匀给热，充分利用蒸汽潜热防止蒸汽管道中发生水锤。
1.蒸汽疏水阀的分类自由浮球式蒸汽疏水阀外形见下图：杠杆浮球式蒸汽疏水阀外形见下图：2..各种疏水阀的主要特征3.疏水阀的选用方法在某一压差下排除同量的凝结水，可采用不同形式的疏水阀。
各种疏水阀都具有—定的技术性能和最适宜的工作范围。
要根据使用条件进行选择，不能单纯地从最大排水量的观点去选用，更不应只根据凝结水管径的大小来选用琉水阀。
一般在选用时，首先要根据使用条件，安装位置参照各种疏水阀的技术性能选用最为适宜的蔬水阀形式，再根据疏水阀的前、后的工作压差和凝结水量，从制造厂样本中选定疏水阀的规格、数量。
①在凝结水负荷变动到低于额定最大排水量的15%时不应选用孔扳式疏水阀，因为在低负荷下将引起部分新鲜蒸汽的泄漏损失。
②在凝结水一经形成后必须立即排除的情况下，不宜选用孔板式疏水阀，不能选用热静力型的波纹管式疏水阀，因两者均要求一定的过冷度(约1.7~5.6℃)。
③由于孔板式疏水阀和热静力型疏水阀不能将凝结水立即排除，所以不可用于蒸汽透平、蒸汽泵或带分水器的蒸汽主管，即使透平外壳的疏水，也不可选用。
上述情况均选用浮球式疏水阀，必要时也可选用热动力型疏水阀．④热动力型疏水阀有接近连续排水的性能，其应用范围较大，一般都可选用。
但最高允许背压不得超过入压力的50％，最低工作压力不得低于0.05MPa。
要求安静的地方应选用浮球式疏水阀。
⑤间歇操作的室内蒸汽加热设备或管道，可选用倒吊桶式疏水阀，因其排气性能好。
⑥室外安装的疏水阀不宜用机械型疏水阀，必要时应有防冻措施(如停工放空，保温等)。
⑦疏水阀安装的位置虽各不相同，但根据凝结水流向及疏水阀的方向大致分为三种情况，如下图所示：图（a）所示可选用任何形式的疏水阀；图（b）所示不可选用浮桶式，可选用双金属式疏水阀；图(c)所示凝结水的形成与疏水阀位置的标高基本一致，可选用浮桶式、热动力型或双金属式疏水阀。
疏水阀结构原理
疏水阀结构原理
疏水阀是一种常用于控制管道或容器中液体排空的装置。
其原理基于液体在重力和压力作用下的行为，通过调节阀门的开启和关闭来实现排空功能。
疏水阀的结构原理可以概括如下：
1. 浮球或浮子：疏水阀通常具有一个浮球或浮子，其漂浮在液体表面上。
当液体充满管道或容器时，浮球会随着液位上升而抬高。
2. 阀门：疏水阀具有一个阀门，通常位于管道或容器底部。
阀门由浮球通过连接杆或其他机构控制。
当液位上升到一定程度时，浮球的升高会导致阀门打开。
3. 排气管：疏水阀还配备了一个排气管，其作用是让空气或气体能够从系统中逸出。
当液位上升到一定程度时，阀门打开，液体开始排出，同时空气或气体也通过排气管被释放。
4. 重力和压力：疏水阀的工作原理基于重力和压力的平衡。
当液位上升到一定程度时，浮球抬高导致阀门打开，液体通过重力自动排出。
而当液位下降时，浮球下沉，阀门关闭，避免了进一步的液体流失。
疏水阀利用浮球或浮子的浮力和重力原理，根据液位的升降来控制阀门的打开和关闭，实现管道或容器中液体的排空功能。
这种结构原理可确保系统在一定范围内始终保持适
当的液位和压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
疏水阀性能比较
分类
机械式
热静力式
热动力式
主要种类
倒吊桶
浮子式
工作原理
蒸汽与冷凝水 密度差
蒸汽与冷凝水 密度差和温度差
动作特性 主要用途 排出能力
间歇 使用设备・主管
少～多
连续 使用设备・主管
少～超多
调温式
膜盒式
蒸汽与冷凝水温度差
间歇 伴热管・主管
少～中
间歇 伴热管・主管
少～中
圆盘式
蒸汽与冷凝水流速差 （熱力学・流体力学特
疏水阀基础知识
路漫漫其修远兮, 吾将上下而求索
2020年4月11日星期六
一、疏水阀作用
为什么需要疏水阀？
• 能迅速排除产生的凝结水； • 防止蒸汽泄露； • 排除空气及其他不凝性气体。
路漫漫其修远兮, 吾将上下而求索
为什么需要疏水阀？
一、排除凝结水的必要性 （1）防止水击，避免用气设备、管道和阀门等损伤或破坏； （2）防止降低蒸汽使用设备的效率。用汽设备（特别是间接加热的设备
阀的感温元件而控制阀门的开关。 这类疏水阀有：双金属片式疏水阀、蒸汽压力式（波纹管式、
膜盒式）
路漫漫其修远兮, 吾将上下而求索
疏水阀的分类
• 3、热动力型疏水阀 这类疏水阀根据相变原理，靠蒸汽和凝结水通过时的流速和体
积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开 关阀门。
这类疏水阀有圆盘式疏水阀、脉冲式疏水阀
），都是为了有效利用蒸汽的潜热。设备中滞留过多的凝结水与加热面接 触，会导致换热面积减少，上下加热不均，从而设备换热效率会降低；
（3）防止设备腐蚀； （4）防止设备损伤：由于水和蒸汽温度不同，凝结水会使设备局部产生 温差，引起温差应力，有可能导致设备损伤。
路漫漫其修远兮, 吾将上下而求索
为什么需要疏水阀？
路漫漫其修远兮, 吾将上下而求索
疏水阀的分类
• 1、机械型疏水阀 这种疏水阀以机械方式工作，主要感应蒸汽和冷凝水之间的密
度不同，利用“浮球”或者“浮筒”来操作疏水阀的开关。 这类疏水阀有：倒置桶式疏水阀、杠杆浮球式疏水阀、自由浮
球式疏水阀
路漫漫其修远兮, 吾将上下而求索
疏水阀的分类
• 2、热静力型疏水阀 这种疏水阀主要是利用蒸汽和冷凝水之间的温度差来操作疏水
蒸汽汽锁
空气气堵
进出口没有压差
压力超过允许压力
路漫漫其修远兮, 吾将上下而求索
处理 清洗 更换浮球 打开入口阀 更换容量小的疏水阀 清洗 调整、修理管道 修理自动空气排放阀 检查压力和背压 更换高压疏水阀
路漫漫其修远兮, 吾将上下而求索
疏水阀的分类
种类
动作原理
型式
略图
机械型
蒸汽与冷凝水的密度差
倒吊桶式
机械型
热静力型
热动力型
路漫漫其修远兮, 吾将上下而求索
蒸汽与冷凝水的密度 差和温度差
蒸汽与冷凝水的温 度差
杠杆浮球式 自由浮球式
双金属片式 波纹管式 膜盒式
蒸汽与冷凝水的热力学， 动力学的特性差
圆盘式 脉冲式
断
连续排 水
容量不足
阀座与阀瓣间有杂物
喷放
阀瓣与导向面间有杂物 阀体或阀盖出口孔附近有砂眼
浮球脱落
处理 更换大容量的疏水 阀或增加个数 清洗 清洗
补焊或更换
使浮球复位
路漫漫其修远兮, 吾将上下而求索
倒吊桶故障判断及处理方法
症状
没有开 阀动作
诊
断
出水口堵塞
浮球破损
入口阀门关闭
凝结水产生量少
过渡网堵塞
二、排除空气的必要性 （1）防止降低蒸汽使用设备的效率。空气层热导率极小，热交换 效率下降快； （2）导致设备腐蚀。
路漫漫其修远兮, 吾将上下而求索
二、疏水阀的分类
疏水阀要能达到排水阻汽的作用，必须能“识别”蒸汽和冷凝水 。它能识别 “蒸汽”和“冷凝水”基于三个原理：密度差、温度差、 相变。于是根据这三个原理制作出三种类型疏水阀：机械型、热静 力性和热动力型疏水阀。
路漫漫其 倒置桶型疏水阀的独特设计使之在工作时几乎不受污物困扰，阀 瓣与阀座都设置在疏水阀的顶部，远离沉积在底部的大颗粒污物 由于倒置桶所控制的阀孔不是全开，就是全关，污物颗粒可以自 由通过
路漫漫其修远兮, 吾将上下而求索
倒吊桶故障判断及处理方法
症状
诊
路漫漫其修远兮, 吾将上下而求索
倒吊桶式疏水阀特点
• 密封件磨损后仍可节能
倒置桶型疏水阀的开启与关闭是根据凝结水和蒸汽的密度差来工作的 ――倒置桶原理。其开启动作非常轻缓，从而减少了磨损，这一简单的事 实表明倒置桶型疏水阀的磨损大大小于其它种类的疏水阀。
事实上，倒置桶型疏水阀发生磨损后其密封反而有所改善，因为阀瓣和 阀座形成了完整的接触环线，所有的关闭力都集中在较窄的密封环线上， 从而加强了密封。随着使用时间的增加，阿姆斯壮倒置桶型疏水阀将继续 有效的工作，实际磨损使阀孔的直径略微增加，而它愈磨损，其密封性就 愈好，因为随着磨擦的增大，球型阀瓣就越来越深的陷入阀座中，从而保 证了密封性。 路漫漫其修远兮,
吾将上下而求索
倒吊桶式疏水阀特点 • 倒置桶型蒸汽疏水阀可以自动连续地排放空气和二氧化碳气体而
没有冷滞后的气阻。
• 高背压率下正常工作 倒置桶型疏水阀对背压具有很好的适应性，除了由于压差变小减
少流量外，没有其它不利影响，倒置桶只需要较小的力就可使疏水 阀开启，背压率达到80%以上仍然可以正常工作。
性差）
间歇
伴热管・主管
少～中
节能性
○
○
◎
○
△
背压率
不小于80%
不小于80%
不小于30%
不小于30%
不小于50%
动作
路漫漫其修远兮, 吾将上下而求索
三、疏水阀工作原理及特点
1、倒吊桶式疏水阀结构及工作原理
路漫漫其修远兮, 吾将上下而求索
1.阀体 2.阀盖 3.螺栓 4.螺栓 5.阀座 6.阀瓣 7.阀瓣保持座 8.销 9.吊桶 10.吊环螺栓 11.垫片 12.吊环螺栓销 13.杠杆 14.托架 15.销
16.固定螺栓 17.过滤网 18.铭牌 19.铆钉 20.螺栓 21.垫片 22.秤锤
倒吊桶式疏水阀结构及工作原理
路漫漫其修远兮, 吾将上下而求索
倒吊桶式疏水阀特点 • 性能可靠
在各种疏水阀的工作原理中，倒置桶型是最可靠的，其全部设计 的核心是一个独特的杠杆系统，该系统将浮桶的重力放大以便开启 受到压差作用的阀瓣。由于浮桶开口倒置，所以它可以防止由于水 击所造成的损坏，并且为了延长期其使用寿命，各磨损点都采取了 加固措施。倒置桶型疏水阀只有两个运动部件――阀门杠杆悬挂件 及倒置桶，不存在固定支点和复杂的连接，不会发生卡死和阻塞
