液压铆钉机的原理
液压拉铆枪工作原理

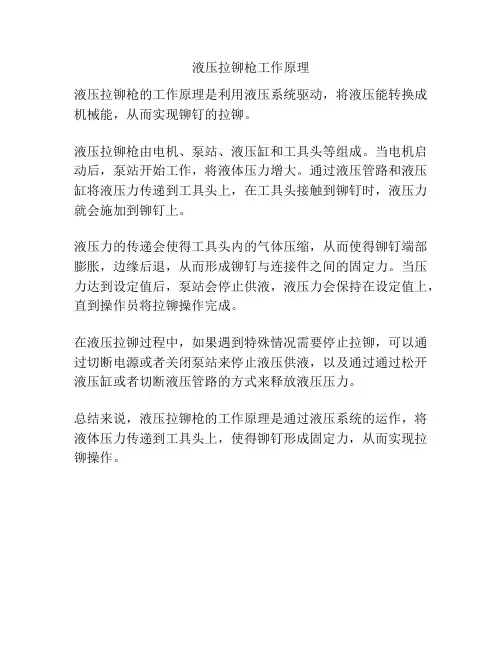

液压拉铆枪工作原理
液压拉铆枪的工作原理是利用液压系统驱动,将液压能转换成机械能,从而实现铆钉的拉铆。
液压拉铆枪由电机、泵站、液压缸和工具头等组成。
当电机启动后,泵站开始工作,将液体压力增大。
通过液压管路和液压缸将液压力传递到工具头上,在工具头接触到铆钉时,液压力就会施加到铆钉上。
液压力的传递会使得工具头内的气体压缩,从而使得铆钉端部膨胀,边缘后退,从而形成铆钉与连接件之间的固定力。
当压力达到设定值后,泵站会停止供液,液压力会保持在设定值上,直到操作员将拉铆操作完成。
在液压拉铆过程中,如果遇到特殊情况需要停止拉铆,可以通过切断电源或者关闭泵站来停止液压供液,以及通过通过松开液压缸或者切断液压管路的方式来释放液压压力。
总结来说,液压拉铆枪的工作原理是通过液压系统的运作,将液体压力传递到工具头上,使得铆钉形成固定力,从而实现拉铆操作。
液压铆钉机工安全操作规程

液压铆钉机工安全操作规程1. 介绍液压铆钉机工作是在一定的压力下利用液压力将铆钉固定在工件上。
本文档介绍了液压铆钉机的工作原理、安全操作规程和常见危险源的预防措施,旨在保障液压铆钉机工的安全操作。
2. 工作原理液压铆钉机通过液压系统提供的压力来驱动铆钉的固定。
主要由液压泵、油缸、阀门、压力表等组成。
当液压泵启动时,液压油通过管道流入油缸,推动活塞向前,从而施加压力使铆钉固定。
3. 安全操作规程3.1 操作前准备•操作人员必须穿戴符合要求的劳保用品,并接受相关的安全培训。
•检查液压铆钉机的电源、油路、液压缸等设备是否正常。
如发现异常,应及时进行维修。
•确保操作环境干燥、通风良好。
3.2 操作注意事项•操作人员应站稳脚跟,保持平衡。
禁止在操作过程中随意移动或行走,以免发生意外事故。
•如需调整铆钉位置或替换铆钉,请确认液压铆钉机已停机,并且压力已释放。
•操作人员禁止将手指或任何部位放入机器内部,以免发生夹伤或其他损伤。
•液压铆钉机在工作时会产生较高的噪音和震动,应佩戴防噪音耳塞、防震手套等劳保用品。
同时,减少连续工作时间,定期休息。
3.3 清理与维护•操作结束后,及时清理工作区域的铆钉渣和废料,保持工作区域的整洁。
•定期对液压铆钉机进行保养和维护,确保设备的良好状态。
4. 危险源与预防措施4.1 液压系统故障•预防措施:定期检查液压油的质量和油路的连接情况,确保液压系统正常运行。
如果发现异常,应及时维修。
4.2 电气故障•预防措施:定期检查电源线路的接地情况,确保电气设备处于良好的工作状态。
4.3 操作不当•预防措施:操作人员应接受系统的培训和指导,熟悉液压铆钉机的操作方法和安全规定,严禁擅自调整和维修设备。
4.4 机械故障•预防措施:定期检查液压铆钉机各个部件的磨损情况,并及时更换磨损部件,确保设备的正常工作。
5. 总结本文档对于液压铆钉机工的安全操作提供了一系列的规程和预防措施。
操作人员在操作液压铆钉机时,应严格按照操作规程进行操作,熟知液压铆钉机的工作原理,并加强安全意识,以确保工作的顺利进行,并预防意外事故的发生。
液压拉铆枪工作原理

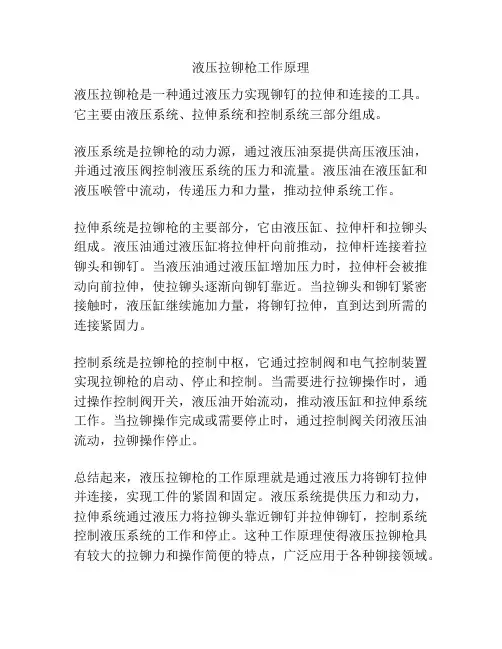

液压拉铆枪工作原理
液压拉铆枪是一种通过液压力实现铆钉的拉伸和连接的工具。
它主要由液压系统、拉伸系统和控制系统三部分组成。
液压系统是拉铆枪的动力源,通过液压油泵提供高压液压油,并通过液压阀控制液压系统的压力和流量。
液压油在液压缸和液压喉管中流动,传递压力和力量,推动拉伸系统工作。
拉伸系统是拉铆枪的主要部分,它由液压缸、拉伸杆和拉铆头组成。
液压油通过液压缸将拉伸杆向前推动,拉伸杆连接着拉铆头和铆钉。
当液压油通过液压缸增加压力时,拉伸杆会被推动向前拉伸,使拉铆头逐渐向铆钉靠近。
当拉铆头和铆钉紧密接触时,液压缸继续施加力量,将铆钉拉伸,直到达到所需的连接紧固力。
控制系统是拉铆枪的控制中枢,它通过控制阀和电气控制装置实现拉铆枪的启动、停止和控制。
当需要进行拉铆操作时,通过操作控制阀开关,液压油开始流动,推动液压缸和拉伸系统工作。
当拉铆操作完成或需要停止时,通过控制阀关闭液压油流动,拉铆操作停止。
总结起来,液压拉铆枪的工作原理就是通过液压力将铆钉拉伸并连接,实现工件的紧固和固定。
液压系统提供压力和动力,拉伸系统通过液压力将拉铆头靠近铆钉并拉伸铆钉,控制系统控制液压系统的工作和停止。
这种工作原理使得液压拉铆枪具有较大的拉铆力和操作简便的特点,广泛应用于各种铆接领域。
淮安液压铆接机工作原理

淮安液压铆接机工作原理
淮安液压铆接机的工作原理如下:
1. 液压系统:该机器采用液压系统来提供动力。
液压系统由液压泵、油箱、液压缸、液压管路和阀门组成。
液压泵将液压油从油箱抽取出来,通过液压管路输送到液压缸中,在液压缸中产生压力。
2. 液压缸:液压缸是液压铆接机的关键部件。
液压泵提供的液压油通过液压管路输入液压缸中,液压油的压力使得活塞在液压缸内做直线运动。
液压缸的活塞上有铆接头,当活塞向前推动时,铆接头会对被铆接的工件施加压力。
3. 电控系统:液压铆接机还配备了电控系统,用于控制机器的工作过程。
电控系统可以控制液压泵、阀门和液压缸的工作状态,从而实现对铆接过程的控制。
通过调节电控系统中的参数,可以对铆接力度、速度和时间进行调节。
4. 铆接过程:当机器开始工作时,液压泵开始工作,将压力传递到液压缸中。
液压缸的活塞向前推动,使得铆接头施加压力在被铆接的工件上。
随着时间的推移,液压缸的活塞会停止运动,铆接过程完成。
总结起来,淮安液压铆接机的工作原理是通过液压系统提供动力,液压缸产生压力,将铆接头施加到被铆接的工件上,实现铆接过程。
同时,通过电控系统对机器进行控制和调节。
液压拉铆枪工作原理

液压拉铆枪工作原理
液压拉铆枪是一种主要用于铆接工作的专业工具,利用液压动力实现拉铆的作用。
其原理主要涉及到液压传动和自动卸载功能两个方面。
首先,液压传动是液压拉铆枪工作的核心原理。
在液压拉铆枪内部,液压油口和排油口连接主体,并通过高压泵将液压油推进管道内,形成高压油压。
然后,当高压油压力达到一定数值时,液压拉铆枪的铆钳将产生一定的挤压力,以夹住需要铆接的工件。
接下来,通过液压油的传动,在高压油的压力作用下,液压拉铆枪会自动将铆钉拉入工件的孔洞中,直到铆钉的头部被卡住。
这时,液压拉铆枪会自动卸载高压油,让压力与工件相等,从而实现液压拉铆。
其次,自动卸载功能是液压拉铆枪操作中的重要环节。
当工件被钳住并铆接到一定程度后,需要使铆钉被始终处于正确的位置,以免拉铆过程中出现偏差或者松动。
此时,液压拉铆枪会自动卸载高压油,让铆钉处于正确的固定位置,从而保证铆接的成功。
此外,在整个拉铆过程中,液压拉铆枪控制开关对卸载功能的控制也是关键,当工作结束时,开关会自动断开,液压拉铆枪停止工作,在卸载高压油、释放铆钉等方面发挥重要作用。
总的来说,液压拉铆枪具有液压传动和自动卸载功能两个主要的原理。
液压传动是液压拉铆枪能够实现铆接的核心所在,体现了它优于其他铆接工具的巨大优势。
自动卸载功能则是液压拉铆枪具有实用性和易用性的主要体现,在卸载高压油、
释放铆钉等方面发挥了重要作用,为用户提供了更加便利和可靠的服务。
别名液压铆钉机液压铆钉钳液压铆接机铆钉机铆钉钳

别名液压铆钉机液压铆钉钳液压铆接机铆钉机铆钉钳别名液压铆钉机液压铆钉钳液压铆接机铆钉机铆钉钳使用方法:1、液压油:N46号液压油,正常工作油温为15-65度,加油必须达到油标1/2高度上线。
2、启动?启动电机:检查电机的旋向(为顺指针方向)?空载启动,空载停机?启动时,先将启动按钮启闭数次,检查泵的声音是否正常和铆接活塞杆伸缩是否正常。
?调压:将工作压力调到不超过15兆帕。
3、铆接提起钳体前,请将铆钉置于角铁事先打好的小孔内,钳体上模凹陷部置于铁钉上盖处。
按手柄上的按钮,液压钳即开始工作。
穿透白铁板。
打孔成功后挪移钳体下模小孔离开铁铆钉,再按手柄按钮,上下模挤压铁铆钉即完成整个工序。
什么是铆钉机所谓的铆钉机就是应用于需要铆钉铆合的场合,例如中空铆钉、空心铆钉、实心铆钉等。
铆钉机的规格型号有很多有气动铆钉机、油压铆钉机、电动铆钉机等,单头以及双头等等。
铆钉机又可分为铆接和自动铆钉机两种。
铆接是铆钉机和打钉机的统称。
铆钉机是为靠旋转和压力完成的配置。
打钉机是为仅靠压力完成装配。
自动铆钉机,可以实现自动下料,铆接的效率高。
这款铆钉机主要是针对半空心铆钉机的铆接。
铆钉机的使用情况铆钉机的使用和维护情况是现在很多客户都面临的一个问题,因此很好的掌握设备的正确使用方法和维护方法是保证设备使用年限的最有力证据。
因此山东欧力德液压设备有限公司为大家介绍一下铆钉机产品的使用情况。
1、不要加工超过标称能力以外的工件。
2、铆钉机设备不要长时间工作在高压状态下。
3、铆头的伸出长度不要超过规定值。
4、遇到异常立即停车检修,直致故障排除。
5、设备的导轨每月应涂抹一次黄油,使其润滑和防锈。
6、铆头的装拆要轻慢,特别是在拆卸铆头时不要使用蛮力拔出,应旋转铆头并缓慢向下用力拔出。
如果插装铆头的铆座被拔出正常位置,安装铆头后铆头位置会出现明显的偏差,此时应拆卸红色安全罩,将铆座安装到位后才可使用,否则机器很容易损坏。
7、铆钉机设备在使用中铆头在加工某些材料时会出现轻微的粘结现象,为了保证铆接的质量,应定时对铆头进行清理,防止金属粘结加厚。
液压铆钉机工作原理

液压铆钉机工作原理
液压铆钉机是一种利用液压原理工作的设备,其工作原理如下:
1. 液压系统:液压铆钉机采用液压系统作为其动力源。
液压系统由液压泵、液压缸和油管组成。
液压泵通过供给压力油提供动力,将液压油通过油管输送到液压缸。
2. 控制系统:液压铆钉机通过控制系统实现对液压系统和铆钉机构的控制。
控制系统包括电气控制器、传感器、阀门等。
电气控制器接收操作者的指令,并将其转化为相应的控制信号发送给液压系统和铆钉机构。
3. 铆钉机构:液压铆钉机的铆钉机构主要由千斤顶、铆钉头、压力板和工作台等组成。
液压泵提供的液压油经过液压管路输送到千斤顶的液压缸中,使千斤顶的活塞向上运动。
活塞的运动通过连杆传递给铆钉头,使其向下施加压力。
压力板固定在工作台上,将待铆定的工件夹紧,以确保其稳定性。
4. 铆钉过程:在液压铆钉机的工作过程中,当液压泵启动后,液压油通过液压管路进入千斤顶的液压缸中,使千斤顶的活塞向上运动。
活塞的运动通过连杆传递给铆钉头,使其向下施加压力。
压力板固定在工作台上,将待铆定的工件夹紧。
铆钉头施加的压力使铆钉通过工件孔洞,并在另一侧形成一个平整坚固的铆接头。
液压铆钉机的工作原理主要基于液压力的传递和转换,通过液压系统提供的压力,将铆钉施加在工件上,从而实现铆接。
液
压系统的稳定性和可靠性,以及铆接头的牢固性,是液压铆钉机的关键技术。
拉铆机原理

拉铆机原理引言拉铆机是一种常见的机械设备,用于连接和固定金属工件。
本文将深入探讨拉铆机的原理、工作过程以及相关应用。
工作原理拉铆机通过将铆钉或铆母固定在工件上,并拉动铆钉或铆母的杆杆,使其与铆尾部连接,从而牢固地连接两个或多个金属工件。
具体工作原理如下:1.選擇適當的铆钉或铆母,确保其直径和长度与被连接的工件匹配。
2.将铆钉或铆母插入铆件孔中,确保工件对齐。
3.使用夹具或定位装置固定工件,以确保连接位置的准确性。
4.启动拉铆机,使铆钉或铆母的杆杆位于合适的位置。
5.通过拉动杠杆或使用电动机将铆钉或铆母杆杆从底部向上拉动,直至与铆尾连接。
6.通过调节拉铆机的力度和速度,将铆钉或铆母牢固连接在工件上。
7.完成拉铆过程后,松开拉铆机并将拉铆机移开,完成连接。
拉铆机的类型根据不同的应用需求,有多种类型的拉铆机。
下面是一些常见的拉铆机类型:手动拉铆机手动拉铆机是一种简单且经济实惠的型号,通常用于小规模的铆接任务。
其操作简单,需要人工拉动杆杆来完成铆接过程。
气动拉铆机气动拉铆机使用气压驱动,具有更高的工作效率和精度。
它们通常适用于中到大规模的铆接任务,并可以通过调节气压来控制拉铆的力度和速度。
电动拉铆机电动拉铆机使用电动机驱动,无需人工操作杆杆,操作更加轻松方便。
它们适用于各种规模的铆接任务,并可以通过调节电流和速度来控制拉铆的力度和速度。
液压拉铆机液压拉铆机使用液压系统驱动,具有更高的拉铆力和稳定性。
它们通常适用于大规模的铆接任务,并可以通过调节液压压力来控制拉铆的力度和速度。
拉铆机的应用拉铆机广泛应用于各个工业领域,特别是在金属结构制造、汽车制造、航空航天等工业中具有重要作用。
以下是一些拉铆机的应用场景:1.金属结构制造:拉铆机可用于制作钢结构、桥梁和建筑等金属结构,确保连接的牢固性和稳定性。
2.汽车制造:拉铆机可以用于车身组装、车门固定、零部件连接等汽车制造中的多个环节。
3.航空航天:在航空和航天领域中,拉铆机的精度和可靠性对连接件的质量和安全性至关重要。
液压铆钉机的原理

液压铆钉机的原理液压铆钉机是一种常用的铆接设备,采用液压系统作为动力源,利用高压液体的力量将铆钉固定在工件上。
它具有结构简单、操作方便、可靠性高等特点,广泛应用于汽车制造、航空航天等行业。
液压铆钉机的原理主要分为以下几个方面:液压系统、传动系统、铆接头和控制系统。
液压系统是液压铆钉机的核心部分,它由液压泵、液压缸、控制阀等组成。
液压泵通过驱动机械产生压力,将液体推送进液压缸中。
通过调整控制阀,可以控制液压缸的压力大小和动作速度。
传动系统将液压系统的动力传递给铆接头,实现铆钉的固定。
通常采用的传动方式是液压传动或者螺杆传动。
液压传动通过液压缸的活塞动作来驱动铆钉头进行压紧操作。
螺杆传动则通过机械运动将液压系统产生的力量传递给铆接头。
铆接头是液压铆钉机实现铆接操作的部分,通常由压钉头和垫板组成。
压钉头用于将铆钉压到工件上,通过一定的压力使铆钉与工件产生摩擦,并且将铆钉牢固地固定在工件上。
而垫板则用于支撑工件,确保铆接的稳定性和质量。
控制系统是液压铆钉机的重要组成部分,它通过操纵控制阀来实现对液压系统的控制。
控制系统可以实现液压系统的启动、停止、调节压力和控制行程等功能。
在铆接操作中,通过控制系统可以精确控制压钉头的压力大小和动作速度,以保证铆接的质量和稳定性。
液压铆钉机的工作流程如下:首先,将工件放置在机器的工作台上,并将需要铆接的铆钉放入压钉头的夹持装置中;接着,通过操纵控制系统启动液压系统,液压泵开始工作,向液压缸中注入液体;然后,液体的压力推动液压缸的活塞,驱动压钉头下压,使铆钉与工件产生摩擦,并且固定在工件上;最后,液压系统停止工作,压钉头抬起,铆接完成。
综上所述,液压铆钉机通过液压系统的动力传递和操控,将铆钉牢固地固定在工件上。
它的工作原理主要包括液压系统、传动系统、铆接头和控制系统等。
液压铆钉机由于其结构简单、操作方便、可靠性高等优点,广泛应用于各个领域,为工业生产提供了便利。
制钉机液压系统工作原理

制钉机液压系统工作原理
液压系统是制钉机中关键的工作部分之一,它通过压力传递和控制来驱动机械执行工作。
以下是制钉机液压系统的常见工作原理:
1. 液压泵:液压泵通过机械驱动将液体(通常是液压油)从油箱中吸入,并向压力油路中提供高压力的液体。
液压泵通过叶轮、齿轮、柱塞或活塞等驱动元件来提供压力。
2. 液压缸/执行器:液压缸是液压系统的执行器,通过将压力
液体输入液压缸内的活塞或柱塞来实现线性运动。
液压缸的运动可以用于产生高压力,推动机械部件执行工作任务。
液压缸通常由密封件、活塞、活塞杆和缸筒组成。
3. 液压阀:液压阀在液压系统中起到控制流动和压力的作用。
液压阀根据控制信号的输入和系统压力的反馈来调整液压系统的运行状态。
常见的液压阀类型包括单向阀、调节阀、安全阀、方向阀等。
4. 液压油:液压油是液压系统中传递和储存能量的介质,液压油通常具有良好的润滑性、密封性和冷却性能。
液压油的流动和压力通过液压泵、液压缸和液压阀等部件实现。
5. 控制电路:制钉机液压系统的控制电路由传感器、电磁阀、控制器等组成,用于检测和控制液压系统的工作状态。
控制电路可以根据需要调整液压系统的运行参数,如压力、流量和速度等。
上述是制钉机液压系统的主要工作原理,通过合理设计和调节液压系统可以实现准确的力量输出和速度控制,保证制钉机的正常工作。
铆钉枪原理

铆钉枪原理
铆钉枪是一种用于固定铆钉的工具,它利用气动、液压或电动原理,通过一定
的动力将铆钉插入工件中,从而实现工件的固定连接。
铆钉枪的原理非常简单,但却非常有效,广泛应用于各种金属加工、机械制造等领域。
首先,铆钉枪的原理是利用动力将铆钉插入工件中。
在气动铆钉枪中,通过压
缩空气产生的高压气流,驱动铆钉枪的活塞,将铆钉插入工件中。
而在液压铆钉枪中,则是利用液压系统产生的高压液体,驱动铆钉枪的活塞,实现铆钉的插入。
而电动铆钉枪则是通过电动机驱动,将铆钉插入工件中。
其次,铆钉枪的原理还包括了铆钉的固定。
一旦铆钉插入工件中,通过一定的
力量,铆钉的尾部将被挤压,形成一个扁平的头部,从而将工件牢固地固定在一起。
这种固定方式非常牢固,能够承受较大的拉力和剪力,因此在工程上得到了广泛的应用。
此外,铆钉枪的原理还包括了对铆钉的控制。
在使用铆钉枪时,可以通过控制
气压、液压或电动力量的大小,来控制铆钉的插入深度,从而实现对铆钉的精准控制。
这对于不同厚度、不同材质的工件来说非常重要,可以保证铆钉的插入深度恰到好处,从而确保固定效果。
总的来说,铆钉枪的原理非常简单,但却非常有效。
它通过动力将铆钉插入工
件中,再通过挤压形成固定,最后通过控制力量来实现对铆钉的精准控制。
这种原理使得铆钉枪成为了工程中不可或缺的工具,为各种金属加工、机械制造等领域提供了便利和效率。
铆钉枪的原理简单而有效,正是它得以广泛应用的重要原因之一。
铆钉机工作原理

铆钉机工作原理
铆钉机是一种用于固定铆钉的工具。
其工作原理如下:
1. 准备工作:将待铆钉的工件放置在工作台上,并调整好铆钉机的工作高度和操作角度。
2. 压力施加:操作人员将铆钉机手柄按下,使得铆钉机的压力系统开始工作。
压力系统会通过液压或气压等方式产生足够的压力。
3. 压力传递:压力通过铆钉机的传递装置传递给铆钉,使其受到压力作用并保持稳定。
4. 铆钉固定:当铆钉受到压力作用时,会穿过工件,并与工件下方的垫圈或螺母等零部件相连接。
在压力的作用下,铆钉与工件之间形成了稳固的连接。
5. 收回动作:当铆钉固定完成后,松开铆钉机手柄,压力系统会自动回到初始位置,完成一次铆钉操作。
铆钉机工作原理的核心是通过施加压力将铆钉固定在工件上,然后形成稳固的连接。
不同类型的铆钉机可能会有细微的差异,但基本的工作原理类似。
压铆机的工作原理是什么?

压铆机(也称之为铆钉机、旋铆机、铆合机、辗铆机等)是依据冷辗原理研制而成的一种新型铆接设备,就是指能用铆钉把物品铆接起来机械装备。
解决了部分钣金件折弯后不能直接套放在普通斜坡式铸钢机械上进行压铆的问题。
压铆典型工艺过程:装配件的定位和固定一制铆钉孔一锪沉头窝(沉头铆钉)一去除毛刺并清理一重新固定一放人铆钉压铆一补铆一检验一排除故障更换不合格的铆钉。
铆接机工作原理一般分两种,即径向式和摆辗式,它们在结构实现上和运动
轨迹上都有较大的区别,下面君杭的笔者就来跟大家介绍一下具体的压铆机工作原理。
(1)径向铆接机
电机通过联轴器将运动传递给主轴,主轴通过少齿差行星机构将运动传递给球面运动副,同时液压系统驱动活塞连同球面副向下施压,当铆头接触到铆钉时,铆头围绕铆钉中心线(即主轴中心线)按11瓣梅花运动轨迹对铆钉进行无滑动辗压,而完成铆接工作。
(2)摆辗铆接机
电机通过联轴器将运动传递主轴,同时液压系统驱动活塞连同主轴向下施压,当铆头接触到铆钉时,铆头围绕铆钉中心线(即主轴中心线)公转,同时铆头在切向力的作用下自转,从而形成无滑动辗压。
杭州君杭自动化设备有限公司专业生产销售冲床周边自动化的原生产厂家,公司主要生产重型材料架、GO二机一体矫正机、自动送料矫正机、三机一体NC伺服料架矫直送料机、纵剪分条线等一系列冲床周边自动化生产设备及辅助设备。
产品广泛应用于五金工具、电子电池、模具、玩具、冶金、矿山机械、汽
车制造各种五金冲压成型等行业。
更多详情请拨打联系电话或登录有杭州君杭自动化设备有限公司官网咨询。
全液压铆接机液压系统设计

全液压铆接机液压系统设计作者:王伟来源:《山东工业技术》2019年第06期摘要:本文介绍了自行设计的一种液压铆接机,详细分析了它的系统工作原理,总结了该系统的特点。
关键词:铆接机;液压系统;工作原理;特点1 引言铆接机传统采用气压传动,但在工作中能量利用效率低、噪声大,操作者易疲劳,铆接力也有限。
在此基础上,我们为某企业设计的采用液压、电气控制的全液压铆接机,它保留了气压铆接机的优点、克服了它的缺点,具有安全可靠,操作者的劳动强度低、能量节省、振动噪音小、效率高、铆接力大的特点,使其在机械、建筑、锅炉行业,特别是汽车大梁的铆接流水线上应用广泛。
该液压设备共由10个部件组成,整机示意图如图1所示[1,3]。
1→液压箱2→电气箱3→电动机4→液压发生器5一铆钳6→液压缸7→油管→悬吊装置9一小车10→导轨。
2 液压系统工作原理“该设备液压系统见图二。
该系统工况有液压泵卸荷、快进、工进、快退和液压缸原位停止。
[2]”1→液压泵,2一电动机,3、9一压力表开关,4、8一压力表,5一单杆液压缸,6、7一压力继电器,10一液控单向阀,11一增压缸,12、13一电磁换向阀,14一溢流阀,15一过滤器,16一空气过滤器,17一油箱,18→行程开关。
2.1 液压泵卸荷按下电动机2启动按钮,所有电磁铁不通电。
油液经油箱17→过滤器15→液压泵1→电磁换向阀13中位→油箱17。
工作压力决定于负载,此时没有负载,泵出口的油压为低压,溢流阀14没有打开。
液压泵卸荷[4]。
2.2 快进当铆接准备工作完成后,按下铆钳上的“快进”按钮,使电磁阀1YA 通电,三位四通电磁换向阀13左位接通。
进油路:油箱17→过滤器15→液压泵1→电磁换向阀13左位→液控单向阀10→单杆液压缸5的无杆腔,同时也进入增压缸11的右腔。
回油路:单杆液压缸5的有杆腔→电磁换向阀13左位→油箱17[6]。
同时,增压缸11的左腔→电磁换向阀12左位→油箱17[7]。
JMY

JMY—31.5A液压铆接机液压系统及主要部件的密封设计转载请注明本文来源:铆钉机 0 引言尽管由于焊接技术的发展,在许多场合逐步替代了铆接,但铆钉联接在可靠性与受热变形方面远比焊接容易保证与控制,特别是汽车、船舶、锅炉、桥梁、建筑等行业仍被广泛应用。
液压铆接机采用液压在冷态下挤压成形工艺,比传统的风动铆接机具有铆接力大、铆接工效高、振动小、噪声低、铆接安全可靠的优点。
它是传统气压铆接机的更新产品,是现代铆接生产的发展方向。
在液压铆接机的设计中,液压系统的设计是整个设计的关键,它的性能直接关系到整个铆接机的性能。
同时也关系到产品的质量,因此液压铆接机的液压系统设计至关重要。
另外,在铆接机的设计中主要部件的密封设计也不可忽视。
1 液压铆接机的主要设计性能液压铆接机主要用于汽车行业的大粱铆接生产线。
见4T—31.5A型液压铆接机铆接设计的最大铆压力为315MPa,液压增压比1:5,可冷铆613M和热铆62QIM以下的各种钢质铆钉,铆接速度为15—20次/分,铆接动作可点动、单次及自动。
2 液压铆接机的整机组成液压铆接机共有十个部件组成,它们分别为;油箱部件、电动机部件、液压发生器部件、泊缸部件、铆钳部件、油管部件、电气控制箱部件、悬吊装置部件、移动小车部件和导轨部件。
3 液压铆接机液压系统原理液压铆接机液压系统原理如图1所示。
从液压原理图中可知系统具有以下特点;(1)此液压系统选用了价格较低、液压、移动较小的中压叶片泵为系统的动力源。
(2)此液压系统选用了三位四通具有H型中位机能的电磁换向阀实现液流的换向和泵的卸荷。
(3)此液压系统选用了二位四通电磁换向阀控制增压缸实现系统1:5的增压。
(4)此液压系统选用了一只中压压力继电器控制工作循环快进、工进的转换,一只高压压力继电器控制工作循环工进、快退的转换。
压力继电器叭、由系统按负载转化成压力发出电信号,控制电路中bt两只时间继电器,从而达到控制电磁阀换向时间的目的,这样就控制了工作泊缸的快进、工进、快退所需的时间,可实现工作循环的点动、单行程自动、连绍自动的控制。
液压机的原理

液压机的原理
液压机是一种利用液体传递能量的机械设备,它通过液体在封闭的管路中传递
压力来实现工作。
液压机的原理主要基于帕斯卡定律,即液体在封闭的容器中传递压力时,压力会均匀地传递到容器的各个部分。
因此,液压机可以通过控制液体的压力和流动来实现各种工作。
液压机的工作原理可以简单地分为四个步骤,压力产生、传递、控制和执行。
首先,液压机通过液体在液压缸中的压力产生力,这通常是通过液压泵来实现的。
液压泵会产生高压液体,并将其输送到液压缸中。
接下来,液体会通过管道传递到需要执行工作的地方,这就是压力传递的过程。
在传递过程中,可以通过阀门和控制装置来调节液体的流动和压力,从而实现对工作的控制。
最后,液体到达执行部件,例如液压缸或液压马达,从而完成具体的工作任务。
液压机的原理之所以能够实现各种工作,主要是因为液体不可压缩和帕斯卡定
律的作用。
液体不可压缩意味着在液压系统中,液体传递压力时不会发生能量损失,从而可以实现高效的能量传递。
而帕斯卡定律则保证了液体在传递压力时能够均匀地作用在各个部分上,从而可以实现精确的控制和执行工作。
液压机的原理在工程领域有着广泛的应用,例如在冶金、建筑、机械制造等领域。
它可以通过液体传递压力来实现各种工作,如举升重物、压缩材料、挤压成型等。
由于液压机可以实现高效的能量传递和精确的控制,因此在工程实践中得到了广泛的应用。
总之,液压机的原理是基于液体不可压缩和帕斯卡定律的作用,通过液体在封
闭管路中传递压力来实现各种工作。
它在工程领域有着广泛的应用,可以实现高效的能量传递和精确的控制,为工程实践提供了重要的技术支持。
小型液压旋铆机的工作原理

小型液压旋铆机的工作原理
小型液压旋铆机主要由电机、液压系统、机械结构和控制系统组成。
工作原理如下:
1. 开始操作:将铆钉装入铆钉枪,将待铆工件放入工作台上。
2. 开始压力:操作员按下控制按钮或踩下踏板,使电机启动,液压系统工作。
通过电机的转动,驱动液压泵工作。
3. 液压系统工作:液压泵将液体从油箱中吸入,并通过管道输送至液压缸。
4. 液压缸工作:液压门销进入液压缸,使活塞推动推杆向下运动。
同时,液压缸内的液体被压缩,产生高压力。
5. 铆接工序:推杆下压,带动铆钉枪头向工件上方移动,与工件接触。
6. 压力传递:随着推杆继续向下运动,液压缸压力传递至液压门销上,液压门销向下推动,使铆钉上端产生压力。
7. 铆接完成:随着液压门销的向下推动,铆钉下端锁定在工件上,同时铆钉的头部被压扁,形成牢固的连接。
8. 完成操作:当液压缸达到预设压力或工件完成铆接后,电机停止运动,液压系统停止工作,释放压力。
通过以上工作原理,小型液压旋铆机可以实现快速、高效、稳定的旋铆操作。
南京液压铆接机的工作原理

南京液压铆接机的工作原理南京液压铆接机是一种常见的金属连接设备,广泛应用于汽车、航空航天、船舶、机械制造等领域。
其工作原理主要包括油泵供油、油液传递、油缸驱动、铆接作业、回油回路等几个关键步骤。
首先,油泵供油是指液压铆接机内部的油泵将液压油从油箱中抽取,并通过管路输送到需要使用的部位。
油泵供油的过程主要依靠泵体内部的活塞和叶片的运动实现,通过活塞的往复运动,将液压油吸入泵体内部,并通过管路输送到油缸和其他执行元件。
接下来,油液传递是指液压铆接机中的油液通过管路传递到油缸。
油液传递主要依靠液压控制阀实现,当控制阀开启时,液压油从油泵流入控制阀,并通过阀门的控制,将液压油传递到油缸的活塞两侧。
油液传递的过程中,需要注意控制阀的开启和关闭时间,以确保液压油能够精确地到达油缸,并控制活塞的位置。
然后,油缸驱动是指液压铆接机中油缸的活塞受到液压油的作用力,从而带动铆接头进行工作。
当液压油从控制阀流入到油缸的活塞两侧时,活塞会受到油液的压力,从而向外推动。
活塞推动的过程中,带动了铆接头的运动,完成了铆接的工作。
油缸驱动的过程中,需要确保活塞的运动平稳,并具有足够的力量推动铆接头进行铆接。
铆接作业是液压铆接机的核心工作,即通过油缸的驱动,将铆钉或铆螺母带动到需要连接的金属工件上,并施加适当的压力,使铆钉或铆螺母与工件紧密连接。
铆接作业中,需要根据不同的铆接要求选择合适的铆接头和铆接工具。
液压铆接机通常配备多种不同尺寸规格的铆接头,以适应不同工件的特点和要求。
最后,回油回路是确保液压铆接机正常工作的一个重要环节。
回油回路的作用是将工作过程中产生的液压油及时回收,经过过滤和净化后,再次供油给油泵,以循环使用。
回油回路通过回油阀和管路组成,当液压油经过油缸驱动铆接头完成铆接后,由于工作压力的减小,液压油会通过回油阀流回到油箱中,实现液压系统的循环使用。
总的来说,南京液压铆接机的工作原理是通过油泵供油、油液传递、油缸驱动、铆接作业和回油回路等步骤实现的。
铆接技术原理与工艺特点

铆接技术原理与工艺特点关于铆接技术一、铆接技术原理与工艺特点常见的铆接技术分为冷铆接和热铆接,冷铆接是用铆杆对铆钉局部加压,并绕中心连续摆动或者铆钉受力膨胀,直到铆钉成形的铆接方法。
冷铆常见的有摆碾铆接法及径向铆接法。
摆碾铆接法较易理解,该铆头仅沿着圆周方向摆动碾压。
而径向铆接原理较为复杂,它的铆头运动轨迹是梅花状或者说是以圆为中心向外扩展的,铆头每次都通过铆钉中心点。
冷铆接最常见的铆接工具有铆接机,压铆机,铆钉枪和铆螺母枪,铆钉枪和铆螺母枪是最常见单面冷铆接所用的工具。
这是冷铆接工艺中最具代表性的冷铆接方法,因为使用方便,也只需在工件的一侧进行铆接,相对双面铆接的铆钉锤来说更方便。
就两种铆接法比较而言,径向铆接面所铆零件的质量较好,效率略高,并且铆接更为稳定,铆件无须夹持,即使铆钉中心相对主轴中心略有偏移也能顺利完成铆接工作。
而摆碾铆接机必须将工件准确定位,最好夹持铆件。
然而径向铆接机因结构复杂,造价高,维修不方便,非特殊场合一般不采用。
相反地,摆碾铆接机结构简单,成本低,维修方便,可靠性好,能够满足90%以上零件的铆接要求,因而受到从多人士的亲睐。
此外,利用摆碾铆接的原理,还可以制造适宜于多点铆接的多头铆接机,在现代工业生产中有其独特的优势。
热铆接是将铆钉加热到一定温度后进行的铆接。
由于加热后铆钉的塑性提高、硬度降低,钉头成型容易,所以热铆时所需的外力比冷铆要小的多;另外,在铆钉冷却过程中,钉杆长度方向的收缩会增加板料间的正压力,当板料受力后可产生更大的摩擦阻力,提高了铆接强度。
热铆常用在铆钉材质塑性较差、铆钉直径较大或铆力不足的情况下。
冷铆接法是以连续的局部变形便铆钉成形,其所施压力离铆钉中心越远越大,这恰恰符合材料变形的自然规律。
因此,采用冷铆接技术所需设备小,节省费用。
能提高铆钉的承载能力,强度高于传统铆接的80%。
铆钉材料具有特别好的形变性能,铆杆不会出现质量问题,寿命较高,同时,只要改变铆头(不同的接杆和不同的铆接配件铆螺母铆钉等)的形状,就可以铆接多种形状。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
液压铆钉机的原理
一、工作原理
液压铆钉机是一种以液压为动力,通过铆钉枪的强力压缩,将铆钉钉入到预定位置的铆接设备。
它利用液压缸产生的压力,将铆钉钉入到金属板或管材中,实现快速、高效的铆接作业。
二、组成及特点
液压铆钉机主要由以下几个部分组成:
1.液压缸:提供压力,推动铆钉枪进行铆接。
2.铆钉枪:固定铆钉,并在液压缸的压力作用下将铆钉钉入到预定位置。
3.控制系统:控制液压缸的动作,调节压力和速度。
4.附属部件:如安全罩、定位装置等,保证操作的安全性和精度。
液压铆钉机的特点包括:
1.高压力、高效率:液压铆钉机能够产生较高的压力,从而使得铆接速度快、效率高。
2.操作简便:液压铆钉机的操作相对简单,易于掌握。
3.适用范围广:适用于各种材质的金属板材和管材的铆接。
4.维护方便:液压铆钉机的维护相对简单,一般使用者可以自行完成。
三、使用方法
使用液压铆钉机需要遵循以下步骤:
1.准备工作:检查液压铆钉机是否完好,确保没有泄漏和压力损失。
检查铆钉枪是否清洁、完好,确保没有堵塞或磨损。
2.安装铆钉:将铆钉插入铆钉枪的固定孔中,确保铆钉没有松动或脱落。
3.操作液压缸:启动液压缸,调整压力和速度到所需值。
推动铆钉枪,将铆钉钉入到预定位置。
4.完成操作:当铆接完成后,关闭液压缸,释放压力。
取出铆钉枪,清洁并检查是否有损坏或磨损。
四、维护保养
为了保持液压铆钉机的良好状态和延长其使用寿命,需要进行定期的维护保养:
1.定期检查液压油的质量和数量,确保液压系统的工作正常。
根据需要更换液压油或过滤器。
2.检查铆钉枪的磨损情况,如有需要更换或修复。
3.清洁设备表面和内部部件,去除灰尘和杂物,防止腐蚀和堵塞。
4.检查电气部件是否完好,避免因电气故障导致的设备损坏或安全隐患。
5.定期进行压力测试和维护,确保设备的安全性和稳定性。
6.在长时间不使用后,应重新检查和测试设备,确保其工作正常。
7.注意个人安全和防护设备的使用,遵守安全操作规程,避免事故发生。
