笔段式液晶屏基本知识

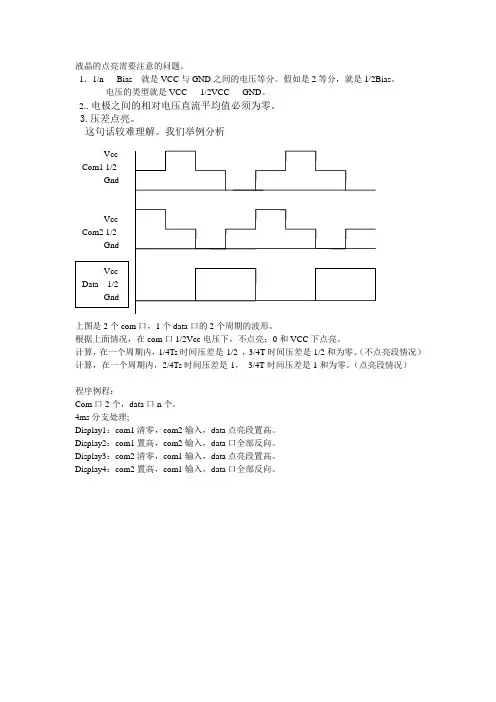

怎样点亮笔段式液晶LED
液晶的点亮需要注意的问题。
1．1/n Bias 就是VCC 与GND 之间的电压等分。
假如是2等分，就是1/2Bias 。
电压的类型就是VCC 1/2VCC GND 。
2..电极之间的相对电压直流平均值必须为零。
3.压差点亮。
这句话较难理解。
我们举例分析
上图是2个com 口，1个data 口的2个周期的波形。
根据上面情况，在com 口1/2Vcc 电压下，不点亮；0和VCC 下点亮。
计算，在一个周期内，1/4Ts 时间压差是-1/2 ，3/4T 时间压差是1/2和为零。
（不点亮段情况） 计算，在一个周期内，2/4Ts 时间压差是-1， 3/4T 时间压差是1和为零。
（点亮段情况）
程序例程：
Com 口2个，data 口n 个。
4ms 分支处理;
Display1：com1清零，com2输入，data 点亮段置高。
Display2：com1置高，com2输入，data 口全部反向。
Display3：com2清零，com1输入，data 点亮段置高。
Display4：com2置高，com1输入，data 口全部反向。
液晶屏基础知识课件
高动态范围（HDR）技术可以提高液晶屏的亮度和对比度，从而提供更出色的画面效果 。目前，HDR技术已经逐渐成为液晶电视的标配。
多点触摸技术
更丰富的交互方式
多点触摸技术可以实现同时多点 触控，提供更丰富的交互方式，
如多人游戏、多人会议等。
更好的用户体验
多点触摸技术可以提供更直观、更 自然的操作方式，使用户可以更加 方便地操作液晶屏。
3
液晶屏的显示Βιβλιοθήκη 果通过改变液晶材料的排列状态，实现不同灰阶的 显示效果。
03
液晶屏的应用领域
电子产品领域
智能手机
游戏机等 数码相机
平板电脑 笔记本电脑
汽车电子领域
01
汽车仪表盘
02
车载导航
03
车载音响
04
车载空调等
工业控制领域
生产流水线显示面板
数控机床显示面板等
工业控制设备显示面 板
医疗仪器领域
液晶屏基础知识课件
目录
• 液晶屏概述 • 液晶屏工作原理 • 液晶屏的应用领域 • 液晶屏的发展趋势 • 液晶屏的制造工艺流程 • 液晶屏常见问题及解决方案
01
液晶屏概述
液晶屏的定义
01
液晶屏是一种被动显示器件，它 利用液晶分子的光学特性，在电 信号的作用下显示图像或文字信 息。
02
它主要由背光源、彩色滤光片、 液晶层、薄膜晶体管（TFT）等组 成。
液晶屏的特点
01
02
03
04
低功耗
液晶屏的功耗远低于传统的 CRT显示器，可以有效地节约
能源。
体积小
由于液晶屏的体积相对较小， 因此可以制作成各种形状和大
液晶显示模块（LCM）介绍
华视界光电有限公司技术培训液晶显示模块（LCM）认识技术部·刘钱2007年3月一. 名词解释液晶显示模块是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件．英文名称叫“LCD Module”，简称“LCM”，中文一般称为“液晶显示模块”。
实际上它是一种商品化的部件．根据我国有关国家标准的规定：只有不可拆分的一体化部件才称为“模块”，可拆分的叫作“组件”。
所以规范的叫法应称为“液晶显示组件”。
但是由于长期以来人们都已习惯称其为“模块”。
二. LCM分类LCM主要分为三大类1、笔段型液晶显示模块（Segment LCM).2、字符型液晶显示模块（Character LCM).3、图型液晶显示模块（Graphic LCM).笔段型液晶显示模块（Segment LCM)笔段型液晶显示模块是指以长条状显示像素组成一位显示类型的液晶器件，简称笔段型液晶显示模块。
笔段型液晶显示模块主要用于数字显示，也可以显示西文字母、某些专用符号或固定图形，还可以将一个汉字或一个汉字组成为一个段显示。
笔段型液晶显示模块主要是为了显示数字，或围绕数字显示。
在形状上总是围绕数字“8”的结构变化。
从显示“8”的形状上分类，可分为七段，八段，九段，十四段，十六段显示等。
最常见的就是七段和十四段显示，广泛用于电子表、数显仪表、计时器、计数器、示意显示等。
字符型液晶显示模块（Character LCM)字符型液晶显示模块是一类专用于显示字母，数字，符号等的点阵型液晶显示模块。
之所以称字符型液晶显示模块是因为其液晶显示器件的电极图形是由若干个5X8或5X11点阵组成的字符块集。
每个字符块是一个字符位，每一位都可以显示一个字符，字符位之间空有一个点距产间隔起着字符间距和行距的作用，这是其一；其二是这类模块使用的是专用于字符显示控制与驱动的IC芯片。
这两种因素确定了这类模块的应用范围仅局限于字符而显示不了图形，所以称之为字符型液晶示示模块。
液晶屏知识培训
一：液晶显示器概述：什么是液晶显示屏呢？最简单地说，LCD屏是中间夹有一些液晶材料的两块玻璃板。
在此夹层的各个节点上通以微小的电流，就能够让液晶显现出图案，诸如计算器上的数字、PDA上的文本、笔记本电脑显示器上的图像之类的东西。
1、液晶屏的优点：1、体积轻而且薄，只有几英寸厚。
2、能耗少，比CRT显示器少90%。
3、LCD的文本和图表显示要比CRT显示器上的清晰。
2、缺点：目前的不足之处也是显而易见的，如视角窄，颜色表现力欠佳。
二：关于液晶物质有三种形态：固态、液态和气态。
1888年，奥地利植物学者莱尼茨尔(Reinitzer)研究胆甾（zai）醇在植物中的作用时，用胆甾基苯进行试验，无意间发现了液晶，但液晶的实际应用直到二十世纪五十年代才开始。
顾名思义，液晶是固液态之间的一种中间类状态。
液晶是一种有机化合物，在一定的温度范围内，它既具有液体的流动性、粘度、形变等机械性质，又具有晶体的热（热效应）、光（光学各向异性）、电（电光效应）、磁（磁光效应）等物理性质。
光线穿透液晶的路径由构成它的分子排列所决定。
人们发现给液晶充电会改变它的分子排列，继而造成光线的扭曲或折射。
液晶按照分子结构排列的不同，分为三种：晶体颗粒粘土状的称为近晶相（Smectic）液晶、类似细火柴棒的称为向列相（Nematic）液晶、类似胆固醇状的称为胆甾相（Cholestic）液晶。
这三种液晶的物理特性都不尽相同，用于液晶显示器的是第二类的向列相（Nematic）液晶。
三、LCD的原理LCD（液晶显示器，显像原理是将液晶置于两片导电玻璃之间，*两个电极间电场的驱动，引起液晶分子扭曲向列的电场效应，以控制光源透射或遮蔽功能，在电源关开之间产生明暗而将影像显示出来，若加上彩霞色滤光片，则可显示彩色影像）主要有三种TFT、STN、UFB。
1. 滤光原理偏振滤光器为两块开有精确的细槽的平板，液晶就充斥在其间。
两块滤光器平板的刻槽成相互垂直的方向排列。
笔段式液晶驱动方法
LED数码管的驱动是比较简单也容易理解的，多位数码管一般是LED阵列的形式，每个数字使用一个公共端，不同数字的对应同笔段使用一个控制端；驱动采用分时扫描没个数字位，动态显示。
但是LED比较费电，我想做一个用电池供电的钟，用发光管电池就撑不了多久了。
于是我考虑用液晶。
在这边的电子市场我买到一个4位笔段式液晶屏，4个数字最中间有冒号，边上还有几个箭头符号，一共有15个引脚，正合适用AVR来驱动做一个钟。
笔段式LCD屏的结构与LED数码管很相似，但是由于是液晶，工作机理上不同，驱动方式也有很大差异：(1) LED有正负之分，液晶笔划没有。
(2) LED在直流电压下工作，液晶需要交流电压，防止电解效应。
(3) LED需要电流提供发光的能量，液晶笔划显示状态下电流非常微弱。
(4) LED对微小电流不反应，液晶则很敏感。
不难看出，用LED的驱动方式来对待LCD屏是行不通的。
我在买回来测试这块屏之前没有意识到，于是走了不少的弯路。
与LED驱动不同的是需要给每个笔划加上一个交流电压。
一般用30-60Hz的方波就可以了，频率再低显示会有所波动，频率高了功耗也会增加，因为LCD对电路呈现容性。
而且，正负电压都可以“点亮”液晶。
好在AVR的I/O口可以三态输出，也就是除了高/低电平，还可以呈现高阻抗，相当于断开连接。
于是我想到了这样的办法：不需要显示的那一组笔划对应的公共端悬空(I/O口选择三态)，那么就不会加上电压了。
照这个思路，我的实验电路焊好，出来的显示却是一团糟：笔划都黑了看不清。
我这才考虑到液晶本身的问题：阻抗高，而且有电容，是不可一边悬空的！这个道理也许跟CMOS输入端差不多。
查找了一些关于液晶的资料，大致知道LCD屏不是那么简单的，驱动方式通常是1/N, 也就是电压不止高低两档。
可是单片机I/O没有那么多输出状态可以选择。
1/2 Bias驱动不显示的液晶笔划两端电压相等，显示的不等。
这样一个要求在扫描方式下不能满足，于是改为电压等级不同。
笔记本液晶屏知识扫盲
笔记本液晶屏知识扫盲在购买笔记本电脑时，常看到这样的介绍:14.1英寸XGA TFT液晶显示器(1024×768);15英寸UXGA液晶显示屏(1600×1200);15.4英寸WXGA液晶显示屏(1280×800);15.4英寸WSXGA+液晶显示屏(1680×1050)。
14.1是液晶显示屏的大小(对角线长度);括号里的数字是其最佳分辨率;英文单词的意思是:VGA:全称是video graphics array，相当于640x480像素;SVGA:全称是super video graphics array，相当于800×600像素;XGA:全称是extended graphics array，相当于1024×768像素 ;SXGA:全称是super extended graphics array，相当于1400×1050像素 ;UVGA:全称是ultra video graphics array，相当于1600×1200像素;WXGA:全称是wide extended graphics array，相当于1280×800(16∶10)像素;WSXGA+:全称是wide super extended graphics array，相当于1680×1050像素 ;笔记本液晶屏简介第一类是目前市场上的主流TFT显示屏，又称为活动矩阵液晶显示屏。
其中，TFT显示屏又可以分为TFT-LCD和黑矩阵TFT-LCD两种，普通的TFT-LCD显示屏即真彩显，其在亮度、对比度、色度及响应速度等方面超过了传统CRT显示器。
而黑矩阵TFT-LCD显示屏在此基础上更胜一筹，其原理是将有源阵列技术和特殊镀膜技术相结合，充分利用TFT显示屏有源显示的特性，同时又通过特殊镀膜技术全面降低背景光泄漏，增加屏幕黑度以提高对比度，降低炫光性。
液晶显示器基础知识
• 子像素 1024*768*3=786432*3=2359296
2019年12月1日11时54分
对比度
• 液晶显示器工作在正常工作电压下测量的亮态亮度与暗态亮度比值。
2019年12月1日11时54分
亮度
单位面积上的发光强度，单位Cd/m2 LCD工作在正常工作电压下，垂直入射测量亮态（白色）画面几点的 亮度，其平均值定义为LCD的亮度值 。
2019年12月1日11时54分
TAB-Tape Automatic Bonding
2019年12月1日11时54分
COB-Chip On Board
2019年12月1日11时54分
钢化玻璃 • 其实是一种预应力玻璃，通常使用化学或物理的方法，在玻璃表面形成压应力，
玻璃承受外力时首先抵消表层应力，从而提高了承载能力，改善了玻璃抗拉强 度。有两个优点： • 第一是强度较之普通玻璃提高数倍，抗弯强度是普通玻璃的3-5倍，抗冲击强度 是普通玻璃的5-10倍，钢化玻璃表面的抗压力提高到69Mpa。 • 第二个优点是其承载能力增大改善了易碎性质，即使钢化玻璃破坏也呈无锐角 的小碎片，是安全玻璃。 强化玻璃 • 是介于普通玻璃与钢化玻璃之间的一个品种，它的强度高于普通玻璃，但低于 钢化玻璃，表面压力应在25Mpa到52Mpa之间，强化玻璃不属于安全玻璃，其 一旦破碎，仍有尖锐的碎片伤人。
加热
加热
冷却
冷却
2019年12月1日11时54分
晶体
1.具有整齐规矩的几何外形 2.具有固定的熔点
金刚石的晶格结构
2019年12月1日11时54分
液晶-Liquid Crystal(液晶显示器- Liquid Drystal Display )
手写液晶屏的原理是什么
手写液晶屏的原理是什么
手写液晶屏的基本工作原理是:
1. 手写液晶屏由玻璃基板、透明电极、液晶、光电传感器等组成。
2. 屏幕内置有X-Y方向的透明电极层,用于产生电场分布。
3. 用手持笔在屏幕上书写时,会影响电极上的电场分布。
4. 屏幕四角或一侧设置有感应器,可以检测电场的微小变化。
5. 感应器通过电子信号采集电场分布变化,并换算为手写轨迹的坐标信息。
6. 得到手写轨迹后,系统可以将其实时显示在液晶屏上。
7. 一些手写液晶屏还可识别语音输入,通过语音转文字显示在屏幕上。
8. 手写液晶屏的核心是电场检测与手写轨迹的对应关系,这决定了其灵敏度。
9. 模拟人手写笔迹,进行信号采集、滤波、识别与显示,是手写液晶屏的整体工作流程。
10. 屏幕材质、液晶像素、信号采集与处理等方面都会影响手写效果。
感应笔迹电场分布的微小变化,是手写液晶屏能实现书写交互的核心原理。
这种技术使显示器具有了全新的交互模式。
笔段式液晶屏显示原理
笔段式液晶屏显示原理今天来聊聊笔段式液晶屏显示原理，这里面可藏着不少有趣的小秘密呢。
不知道你有没有注意过一些电子计算器或者简单的电子手表的屏幕，它们那种一块一块的数字显示样子，就是笔段式液晶屏在发挥作用。
我当初就特别好奇，这么简单的几块组成的屏幕是怎么显示出数字或者字母的呢？笔段式液晶屏其实就像是一个小拼图。
它的屏幕是由很多很小的“笔段”组成的，这些笔段就如同积木块一样。
如果把整个屏幕想象成一个房子的话，那这些笔段就是建造房子的小砖块。
这些笔段组合起来就能“拼”出各种各样的图形，比如说数字8，就是由好几个笔段按一定的形状组合起来的。
从专业的角度来说，液晶屏是基于液晶的光学特性来工作的。
液晶呢，是一种很奇特的物质，它有点像双面人（这是我自己理解过程中的一个比喻啦）。
它在不通电的时候是一种状态，通电之后又会变成另外一种状态。
就好比一个人白天工作的时候精神抖擞（通电状态），晚上休息的时候就很放松（不通电状态）。
对于笔段式液晶屏，它里面的每个笔段后面都有电路。
当需要显示某个数字或者字母的时候，特定的笔段对应的电路通电，使这个笔段下的液晶改变状态，从而显示出相应的图案。
比如说要显示数字1，那组成1这个图案的笔段对应的电路通电，其他的不通电，这样就显示出1了。
说到这里，你可能会问，那设计的时候怎么知道哪个数字对应哪些笔段通电呢？这就要说到字符编码了。
就像不同的密码对应不同的锁一样，每个数字或者字母都有相对应的编码，这个编码就决定了哪些笔段要通电。
我一开始也很困惑这一点，后来慢慢学习才理解。
有意思的是，笔段式液晶屏在生活中有很多很实用的地方。
像我刚刚提到的计算器，这种简单的显示方式完全可以满足显示数字的需要，而且价格便宜、耗电量低。
再比如说一些简单的指示器，在一些设备上用来显示简单的状态，比如温度是否在某个范围之类的。
只要有两种或者几种状态可以用简单的图形来表示，就可以用这种液晶屏。
但是呢，它也有自己的局限性。
LCD常识简介
LCD常识简介液晶显示（LIQUID CRYSTAL DISPLAY）由于众多优点而成为被人们广泛应用的一种显示材料。
现对液晶示的常识进行简单介绍：1、常用液晶的种类：TN型液晶显示器件是最常见的一种液晶显示器件。
常见的手表、数字仪表、电子钟等都是TN型器件。
一般来讲，只要是笔段式的液晶显示器大都是采用TN型液晶显示材料。
STN型液晶显示器件在定义中被称为超扭曲向列液晶显示器件。
与TN型LCD显着不同之处在于，它的分子排列的扭曲角加大，使其具有更适合多路驱动的特性。
目前，几乎所有的点阵图形和大部分点阵字符液晶显示器件都是采用STN型液晶材料。
2、尺寸说明：显示区域: 又称为视窗尺寸,即观察者可以直接看到的液晶屏区域.LCD尺寸:液晶片由上下两片玻璃组成,一片较大,一片较小,重叠后一边或对边的边缘形成1-3毫米左右的台阶,为液晶引线出处。
一般来说，小玻璃尺寸各边要比视窗尺寸大3毫米左右，即上下左右各留1.5毫米左右的空白区域。
3、基本参数：电气特性：由于液晶材料内阻较大，所以只要施加一个很小的电压，就可以在液晶层两侧之间建立起一个电场。
液晶显示材料的驱动工作电压很低，电流也很小，一般常用液晶显示产品驱动电压都设在3—5伏之间。
温度特性：液晶显示产品对温度要求较高，一般分为常温型和宽温型两种，常温型储存温度为-10°C——+60°C，工作温度为0°C——50°C ；宽温型产品储存温度为-30°C——+70°C，工作温度为-20°C——60°C。
工作视角：液晶显示的对比度随视角的变化而变化，视角是观察方向与液晶显示器平面法线之间的最大夹角。
如是将液晶显示器件表面当作一个钟面，则根据观察者视线的来自的方向，可以将视角划分为12:00、3:00、6:00、9:00四种。
lcm常识简介1、液晶显示模块的构造主要由液晶显示片、连接部分、驱动部分组成。
液晶屏基本知识
液晶屏基本知识
嘿，朋友们！今天咱来聊聊液晶屏这玩意儿。
你说这液晶屏啊，就像是我们生活中的一个神奇小窗口。
你想想看，咱们每天都离不开各种屏幕，手机、电脑、电视，哪一个不是靠着液晶屏给咱呈现出精彩的画面呀！它就像是一个会变魔术的小盒子，能把各种信息、图像清清楚楚地展现在我们眼前。
这液晶屏啊，其实挺了不起的。
它就好像是一个超级有耐心的画家，一笔一划地把那些色彩和形状给描绘出来。
而且它还特别灵敏，你手指头轻轻一碰，它就知道你要干啥，乖乖地给你响应。
咱再说说它的清晰度，那可真是没得说。
就好比你能透过一扇无比清晰的窗户，看到外面世界的每一个细节，一点都不模糊。
有时候看着那清晰的画面，真觉得自己就像身临其境一样，神奇吧！
还有啊，这液晶屏的色彩表现也是相当厉害。
它能把各种颜色都展现得那么鲜艳、那么逼真，就跟真的一样。
你看那些漂亮的图片、精彩的视频，要是没有这出色的色彩，那得逊色多少呀！
你可别小瞧了这小小的液晶屏，它背后的技术可复杂着呢！那是无数科学家和工程师们努力的结果呀。
他们就像一群默默耕耘的园丁，精心培育着这个神奇的技术。
你知道吗，要是没有液晶屏，我们的生活得少多少乐趣呀！不能随时随地刷手机看好玩的东西，不能在电脑上尽情地玩游戏、工作，也不能舒舒服服地躺在沙发上看大电视了。
哎呀，那可真是不敢想象！
所以说呀，我们得好好珍惜这小小的液晶屏，它可是给我们带来了太多的方便和欢乐。
以后再看到那些漂亮的屏幕，可别忘了它背后的神奇和努力哦！这就是液晶屏，一个看似普通却又无比重要的存在，它真的是我们生活中的好伙伴呀！。
LCD基础知识及制造工艺流程介绍
一. 液晶
1.1 液晶：有一类特殊物质，当其从固态转变成液态的过 程中，不是直接从固态变为液态，而是出现一种中间状态， 外观上看似浑浊的液体。但是它的光学性质及某些电学性 质又和晶体相似。是各相异性，具有双折射特性等。当温 度升高时，随着温度的升高这类物质会变成澄清、同性的 液体。反过来这类物质从液体转变成固体时，也要经过中 间状态。这种能在一定的温度范围内兼有液体和晶体，二 者特性的物质叫做液晶（Liquid Crystal） 也叫做液晶相、 中间相或中介相等，又称为物质的第四态。
❖ PI、TOP印刷 ❖ 摩擦 ❖ SEAL、TR印刷 ❖ 喷粉 ❖ 贴合 ❖ 热压
APR 版
6.3.1 PI、TOP印刷工艺
TOP/PI印刷原理图：
在LCD制造工序中，这是一道最关键的工序之一 TOP工序：工艺流程图中的TOP涂布工艺是特殊
流 程 , 一 般 的 TN 及 STN 产 品 , 不 要 求 经 过 这 些 步 骤 .TOP 涂 布 工 艺 是 在 光 刻 工 艺 之 后 , 再 做 一 次 SiO2的涂布,以便把蚀刻区与非蚀刻区之间的沟 槽填平并把电极覆盖住,这既可以起到绝缘层的 作用,又能有效地消除非显示状态下的电极底影, 还有助于防止静电及改善视角特性.所以,一些高 档次的STN产品要求有TOP涂布工艺制程. PI工序：在基板的表面上涂覆一层取向层，再 通过高温固化处理使取向层固化，为以后在取向 层上摩出沟槽做好准备。
视角范围由显示模式 （技术类别）和驱动路 数决定；
技术类别越高，盒厚越 小，视角越广；
驱动路数（COM数） 越大，视角越窄。
5.3.2 HTN的视角范围
以6点种为例，看清字符(实际应用时） • 1/1duty：上约25°，下约90° • 1/2duty：上约15°，下约70° • 1/4duty：上约15°，下约 45° • 1/8duty：上约10°，下约 30° • 1/16duty：上约0°，下约 15°
笔段式LCD显示屏使用注意事项
笔段式LCD显示屏使用注意事项1.笔段式LCD显示屏应防止施加直流电压：驱动电压的直流成分越小越好。
最大不要超过50mV，长时间的施加过大的直流成分，会发生电解和电极老化，从而降低寿命。
2．笔段式LCD显示屏应防止紫外线的照射：液晶及偏振片是有机物，在紫外线照射下会发生光化学反应、劣化，所以在液晶显示器件装配时应根据其用途和使用环境考虑是否需要在前面装置防紫外线滤光片或其他的防紫外线方法。
使用时也应避免长时间的阳光直射。
3．笔段式LCD显示屏应防止有害气体的侵蚀：液晶及偏振片是有机物，在有害气体的环境中发生化学反应、劣化，所以在使用应采取有害气体的隔离措施，另外在整机装配好后，不要进行长时间密封储存，以防塑料外壳及电路板清洗剂产生化学气体的浓度过大损害液晶及偏光片。
4．笔段式LCD器件是由两片玻璃做成的，它们之间仅有5~10um，很薄。
而且玻璃内表面还涂有一层定向膜，很易破坏。
所以还应注意以下几点：液晶器件表面不能加压力过大，以免破坏定向层。
万一在装配过程中加压力过大或手按器件，需静置一个小时以后再通电。
在通电过程中切记不可有剧烈的温度变化。
装置时压力要均匀，只压器件边，不能压中间，也不能倾斜用力。
5．由于笔段式LCD超过一定温度范围液晶态会消失，所以必须在规定温度范围内保存和使用。
温度过高，液晶态消失，变成液态，显示面呈黑色，不能工作，请注意此时千万不可通电，等温度降低后可自行恢复。
如果温度过低，液晶开始结成冰花，造成永久的损伤。
另外长时间储存在极限温度下或受振动、冲击，LCD还会产生气泡。
6．防止笔段式LCD玻璃破裂：由于显示器件是玻璃制造，如果失落，玻璃肯定会破裂，所以整机设计时必须考滤装配方法及装配的耐振和耐冲击性能。
7．笔段式LCD器件的防潮：由于液晶显示器件低压、微功耗，液晶材料电阻率极高（达1X1010Ω以上）。
所以，由于潮湿造成的玻璃表面导电就可能使器件在显示时，段之间发生"串"的现象，所以整机设计必须考虑防潮。
段式液晶芯片
段式液晶芯片摘要：一、段式液晶芯片概述二、段式液晶芯片的分类及特点三、段式液晶芯片的工作原理四、段式液晶芯片的应用领域五、段式液晶芯片的发展趋势正文：一、段式液晶芯片概述段式液晶芯片，又称为笔段式液晶显示器，是一种广泛应用于各类电子设备中的显示器件。
其主要特点是显示清晰、体积小、功耗低、成本低等，因此在电子设备中得到了广泛的应用。
二、段式液晶芯片的分类及特点段式液晶芯片根据显示方式的不同，可以分为字符式液晶、图形式液晶和点阵液晶三种。
1.字符式液晶：字符式液晶显示器一般用于显示数字和字母，其显示原理为每个字符由若干段组成，通过控制各段的开启和关闭来显示字符。
比如，字母“E”可以由三段组成，控制这三段的开启和关闭就可以显示字母“E”。
2.图形式液晶：图形式液晶显示器用于显示图形和图像，其显示原理与字符式液晶类似，只是控制段的数量更多，可以显示更复杂的图形和图像。
3.点阵液晶：点阵液晶显示器的显示原理是通过控制液晶屏幕上的点阵来显示图形和图像。
点阵液晶的分辨率越高，显示的图像越清晰。
三、段式液晶芯片的工作原理段式液晶芯片的工作原理主要是通过控制液晶屏幕上的段的开启和关闭来显示图像和文字。
液晶屏幕由若干个可控的段组成，每个段都有一个控制电极，通过施加电压到控制电极上，可以控制段的开启和关闭。
段式液晶芯片内部集成了控制电路，可以通过接口与外部微控制器连接，实现对液晶屏幕的控制。
四、段式液晶芯片的应用领域段式液晶芯片广泛应用于各类电子设备中，如计算器、电子表、空调、遥控器等。
此外，段式液晶芯片还在智能家居、工业控制等领域得到广泛应用。
五、段式液晶芯片的发展趋势随着科技的发展，段式液晶芯片也在不断更新换代。
未来，段式液晶芯片将会向着更高分辨率、更低功耗、更小的体积的方向发展，以满足各类电子设备的需求。
液晶显示模块(LCM)的基础知识教材
液晶显示模块（LCM）的基础知识一、LCD的工作原理1、液晶显示器基本常识LCD基本常识液晶显示是一种被动的显示，它不能发光，只能使用周围环境的光。
它显示图案或字符只需很小能量。
正因为低功耗和小型化使LCD成为较佳的显示方式。
液晶显示所用的液晶材料是一种兼有液态和固体双重性质的有机物，它的棒状结构在液晶盒内一般平行排列，但在电场作用下能改变其排列方向。
对于正性TN-LCD，当未加电压到电极时，LCD处于"OFF"态，光能透过LCD呈白态；当在电极上加上电压LCD处于"ON"态，液晶分子长轴方向沿电场方向排列，光不能透过LCD，呈黑态。
有选择地在电极上施加电压，就可以显示出不同的图案。
对于STN-LCD，液晶的扭曲角更大，所以对比度更好，视角更宽。
STN-LCD是基于双折射原理进行显示，它的基色一般为黄绿色，字体蓝色，成为黄绿模。
当使用紫色偏光片时，基色会变成灰色成为灰模。
当使用带补偿膜的偏光片，基色会变成接近白色，此时STN成为黑白模即为FSTN,以上三种模式的偏光片转90°，即变成了蓝模，效果会更佳。
2、液晶0下图是一个反射式TN型液晶显示器的结构图.从图中可以看出,液晶显示器是一个由上下两片导电玻璃制成的液晶盒，盒内充有液晶，四周用密封材料-胶框（一般为环氧树脂）密封，盒的两个外侧贴有偏光片。
液晶盒中上下玻璃片之间的间隔，即通常所说的盒厚，一般为几个微米（人的准确性直径为几十微米）。
上下玻璃片内侧，对应显示图形部分，镀有透明的氧化铟-氧化锡（简称ITO）导电薄膜，即显示电极。
电极的作用主要是使外部电信号通过其加到液晶上去（这个电信号一般来自IC）。
液晶盒中玻璃片内侧的整个显示区覆盖着一层定向层。
定向层的作用是使液晶分子按特定的方向排列，这个定向层通常是一薄层高分子有机物，并经摩擦处理。
在TN型液晶显示器中充有正性向列型液晶。
液晶分子的定向就是使长棒型的液晶分子平行于玻璃表面沿一个固定方向排列，分子长轴的方向沿着定向处理的方向。
液晶显示器基础知识
固态
液晶态
气态
熔点
澄清点
1.2.液晶的种类:
1.2.1向列型液晶(Nematic):每个分子长轴皆互相平行,且方向一致.无论在静止 状态或流动过程中,分子永远维持着平行和同相的关系,应用于TN、STN type。
1.2.2层列型液晶(Smetic):分子排列不但平行,且有分层组织 1.2.3胆固醇液晶 (Cholesteric):每个分子轴与邻近分子轴除了互相平行外,各 分子的分子轴还沿着垂直分子轴方向逐渐转成螺旋性结构. 1.3.液晶使用范围:
(STN定向烘烤温度一般温为100±5℃;宽温为120±5℃) (TN、HTN定向烘烤温度:一般温度为80±5℃;,宽温为130±5℃) 1.4.液晶在LCD中的作用
在电场作用下对光线的扭转能力发生变化。
二.LCD/LCM基础知识
1.LCD:Liquid crystal display （液晶显示器）
前制程流程
COG制程介绍
中片玻璃
切割
裂片
烘烤
灌液晶
电測作业
定向烘烤
后制程流程
LCD 电測
返洗
LCD表面清洗
封口
压合
ITO清洁
ACF贴附
ILB BONDING
功能测试
FPC ACF贴附
OLB BONDING
ITO封胶
貼片
加壓烘烤
COG后段組裝
功能測試
外觀
包装
六.静电防护及注意事项
ESD 防护
1.前言
3.TAP：Tape Carrier Packing 卷带式封装技术，成本相对较低，细间距程度无法与COF相比且电子元件 可 以直接镶嵌在COF上，TAP类逐步被COF取代。
液晶屏基础知识PPT精品文档21页
二、单色屏详细介绍
（十一） DC/DC Converter 负压电路
VDD
LCD Driving VSS Bias Circuit
DC/DC converter
-20V
VO VEE
5V
R1(1K) R2(20K) R3(1K)
AG-320240A1 DC/DC converter could be built-in in PCB, the customer could use a potentiometer to adjust the contrast.
二、单色屏详细介绍
（十一） 常见接口类型
带控制器 标识位： A0,WR,RD,CS,RST
不带控制器，duty在240以上， 标志位：FLM,LP,CP,DISPOFF
二、单色屏详细介绍
（十二） 结构图纸
可视区域为：VA 显示区域为：AA 外围尺寸为：Outline 定位孔的尺寸为：
更多精品资请访问
M C P ,D 0~D 3
320 S E G . D rive r
二、单色屏详细介绍
C :带控制器
From MPU
FLM
/RD /WR
COM. Controller LP, M, /DISPOFF Driver
240
/CS SED1335
A0
DB0~7
/RESET
SRAM (32K)
CP,D0~D3
LCD Panel 320 x 240 Dots
320 SEG. Driver
二、单色屏详细介绍
（十）：单色屏常见的几个电压
Logic IC driving : 3.3V or 5V For LCD controller / driver
