上海离子交换树脂流速

合集下载

阳离子交换色谱柱 TSKgel SP-NPR(0.3 mm I.D.) 使用说明书

阳离子交换色谱柱 TSKgel SP-NPR(0.3 mm I.D.) 使用说明书

阳离子交换色谱柱TSKgel SP-NPR(0.3 mm I.D.)使用说明书东曹株式会社安全注意事项[注意标签]■远离火源使用易燃溶剂时,请务必小心。

否则可能会导致火灾、爆炸或中毒。

■使用环境必须通风良好如果通风不良,易燃或有毒溶剂可能会导致火灾、爆炸或中毒。

■请勿喷洒溶剂溶剂发生喷洒或泄漏可能会导致火灾、触电、中毒、受伤以及腐蚀。

清除漏出的溶剂时,请佩戴合适的护具。

■请佩戴护目镜和防护手套有机溶剂和酸属于有害物质,切勿直接接触皮肤。

■请小心处理包装处理不当可能会导致产品破裂或溶剂飞溅。

■请勿将本产品用于其他目的本产品仅可用于分离和提纯,请勿用于其他用途。

■请确认化合物的安全性请确认分离和提纯后的化合物和溶剂安全可靠。

■正确废弃请根据当地法律法规正确废弃。

注■请妥善保管本说明书,以便日后参阅。

注意事项:出厂溶剂出厂溶剂:10 mmol/L醋酸铵(pH 4.2)。

注意事项:填料填料:聚甲基丙烯酸树脂。

目录1. 简介 (1)2. 使用前 (1)3. 色谱柱规格 (1)4. 安装和操作 (1)4-1 操作 (1)4-2 安装 (2)4-3 使用条件 (2)4-4 拆卸 (2)4-5 保存 (2)4-6 清洗色谱柱 (2)5. 理论塔板数和不对称因子的计算方法 (3)5-1 理论塔板数的计算方法 (3)5-2 不对称因子的计算方法 (4)6. 质量标准和质量保证 (4)6-1 检测报告的检测条件 (4)6-2 质量标准 (5)6-3 质量保证 (5)本说明书详细记载了有关如何正确保存和使用该类色谱柱的重要信息,以便充分发挥产品的性能。

使用色谱柱之前,请务必仔细阅读本使用说明书。

2. 使用前使用前,请检查色谱柱的包装和外观,确认是否有损坏。

如果发现损坏,请根据本说明书最后记载的地址,联系当地东曹销售代表或相关代理店。

确认包装中含有以下文件:使用说明书1份检测报告(Inspection Data)1份3. 色谱柱规格TSKgel SP-NPR色谱柱的规格如下所示。

离子交换树脂操作条件及影响因素

离子交换树脂操作条件及影响因素

离子交换树脂操作条件及影响因素这里主要介绍阴阳离子树脂操作条件、阴离子交换树脂水力学特性、阴离子交换树脂化学稳定性及耐温性。

在自来水的软化中要求低再生水平和较高的除硬度的效果,因为能被接受的水质是通过喷淋蒸汽系统运行而得到的,要求出水水质要求硬度小于5ppm,这可以用每升树脂用70-80g的盐来获得。

阴离子交换树脂操作条件:操作状态流速液体时间(分) 数量运行 8-40BV/h 进水反洗 7-12m/h 进水(5-30℃) 5-20 1.5-4BV再生 2-7BV/h 8-20%NaCl 15-60 60-320g/l淋洗(慢速) 2-7BV/h 进水约30 2-4BV淋洗(快速) 8-40BV/h 进水约30 3-10BV反洗展开率 50-75%设计淋洗空间 100%阴离子交换树脂水力学特性:通过床层的压降通常受到树脂的分布、床层高度、离子交换柱的空间、进液的流速、粘性(与温度有关)等这几个因素的影响。

反洗时漂莱特食品软化树脂床层将膨胀到50-75%之间,目的是除去进液带来的固体及交换柱中的空隙及气泡,重新分布树脂颗粒以得到最小的阻力。

反洗时应逐步提高反洗流速,以免冲击树脂造成过载。

床层展开率随流速上升而上升,随温度上升而下降,如图2所示。

注意应防止过度展开以免树脂流出。

阴离子交换树脂化学稳定性及耐温性:阴离子交换树脂不溶于低浓度和中等浓度的酸、碱以及一般的溶剂。

然而应避免长时间接触游离氯、次氯酸根及其它强氧化剂以防止链断裂,这将导致漂莱特水处理树脂含水量高,机械强度下降。

与所有苯乙烯磺化树脂一样,盐型(钠型或碱土金属型)耐温到150℃,酸型在高于120℃时趋向于水解,磺酸基被羟基取代。

除此之外,在进行软化水处理时,软化设备的运行效率主要由所用再生剂的浓度和量、被处理水的总硬度和含量、进水流经床层时的流速三方面决定。

混床离子交换树脂的再生方式与再生液流速

混床离子交换树脂的再生方式与再生液流速

混床离子交换树脂的再生方式与再生液流速混床离子交换树脂的再生方式与再生液流速新树脂的预处理:由于运输及保管等各方面的原因,容易使新树脂产生脱水。

凭肉眼和手感均可发现。

如遇此种情况,为避免树脂与水和其它再生液的接触而产生爆裂破碎,造成不必要的浪费,必须将此类树脂浸泡在8的食盐水中16小时左右(浸泡时好经常搅拌),使树脂充分膨胀,经清水漂洗至无盐味后方可使用。

没有上述现象,则树脂不必进行预处理。

树脂装填:国内混床设备的树脂装填高度为阳树脂5(6)树脂装入交换器后,用洁净水反洗树脂层,直至出水清晰、无气味、无细碎树脂为止。

用约2倍树脂体积的45HCl溶液,以用约2倍树脂体积的25NaOH溶液,按上面进HCl溶液的方法通入和浸泡。

排去碱液,用洁净水冲洗至出水呈中性,冲洗流速同上。

酸、碱溶液若能重复进行23次,则效果更佳。

阴阳树脂混合:冲洗结束后,打开下进、上排阀,启动中间水泵(反冲洗使树脂层松动),将柱内积水排至树脂层面上100注意事项:运行一年以上,须检查树脂实际装填高度,如树脂层高不够了,就需要相应填补树脂。

混床出水指标主要有两项,一项是电导率<0.2us/cm,另一项是硅含量Csio2<0.02mg/L,为合格。

如果混床周期制水量明显下降,出水指标不稳定,再生酸碱耗、水耗居高不下,那就要对树脂是否被污染及树脂强度等指标进行再生或检测。

脱盐水混床再生要求说明:1、反渗透膜进行化学清洗用柠檬酸溶液循环清洗的2、混床的分层、再生规范、清洗合格、混合均匀=出水电导率合格。

3、如果是铁中毒树脂会发红,多数原因是因为树脂在使用过程中因设备中的铁、处理液中有铁,树脂污染一般是高价铁,可用5左右的HCI进行处理,好循环,也可浸泡,时间在5-8小时,把高价铁变为低价铁。

处理好后,树脂再用清水清洗。

混床出水电阻率≤一、阴阳树脂分层反冲洗:开启下进阀、上排阀、启动中间水泵,用RO出水大流量(约树脂分层的好坏,还与树脂的失效程度有关,树脂失效程度越大,分层越容易。

001X7阳离子交换树脂

001X7阳离子交换树脂
7.再生液用量:
NaCl(8~10%)体积:树脂体积=1.5~2.1
HC1(4~5%)体积:树脂体积=2~3:1
8.再生液流速:4~6米/小时
9.再生接触时间:30~60分钟
10.正洗流速:10~20米/小时
11.正洗时间:约30分钟
12.运行流速:10~45米/小时
二、执行标准:GB13659-92 DL519-93、SH 2605.01-97
三、理化性能指标:
指标名称
001×7
001×7FC
球状颗粒
出厂型式
钠型
含水量%
40-50
质量全交换容量mmo1/g
≥4.50
体积交换容量mmo1/ml
≥1.90
≥1.80
湿视密度g/ml
0.77-0.87
001X7阳离子交换树脂
一、产品简介:
本产品是在交联为7%的苯乙烯·二乙烯共聚体上带有磺酸基(-SO3H)的阳离子交换树脂。主要用于硬水软化和纯水制备,也用于湿法冶金、制糖、制药、味精行业,以及作为催化剂和脱水剂。
本产品树脂系列包含三个品种,其中001×7为通用性产品:001×7FC适用于双层床、双室床、浮动床系统:001×7MB适用于混床系统。
≤1.40
磨后圆球率%
≥90
渗磨圆球率%
≥60 DL519-2004
四、使用时参考指标:
1.PH范围:1~14
2.最高使用温度:氢型≤100℃;钠型≤120℃
3.转型膨胀率%:(Na+→H+)≤10
4.工作交换容量:≥1000mmol/l (湿)
5.工业用树脂层高度:1.0~3.0m
6.再生液浓度:NCCl:8~10%HCl:4~5%

氢电导指示剂阳离子交换树脂的原理与标准流程

氢电导指示剂阳离子交换树脂的原理与标准流程

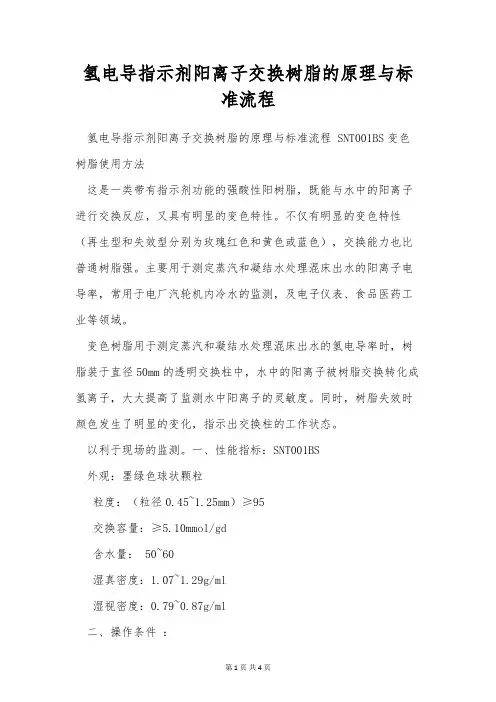

氢电导指示剂阳离子交换树脂的原理与标准流程氢电导指示剂阳离子交换树脂的原理与标准流程 SNT001BS变色树脂使用方法这是一类带有指示剂功能的强酸性阳树脂,既能与水中的阳离子进行交换反应,又具有明显的变色特性。

不仅有明显的变色特性(再生型和失效型分别为玫瑰红色和黄色或蓝色),交换能力也比普通树脂强。

主要用于测定蒸汽和凝结水处理混床出水的阳离子电导率,常用于电厂汽轮机内冷水的监测,及电子仪表、食品医药工业等领域。

变色树脂用于测定蒸汽和凝结水处理混床出水的氢电导率时,树脂装于直径50mm的透明交换柱中,水中的阳离子被树脂交换转化成氢离子,大大提高了监测水中阳离子的灵敏度。

同时,树脂失效时颜色发生了明显的变化,指示出交换柱的工作状态。

以利于现场的监测。

一、性能指标:SNT001BS外观:墨绿色球状颗粒粒度:(粒径0.45~1.25mm)≥95交换容量:≥5.10mmol/gd含水量: 50~60湿真密度:1.07~1.29g/ml湿视密度:0.79~0.87g/ml二、操作条件:使用温度:100℃小床层深度:300mm运行流速: 1.03.0BV/小时(BV:树脂体积)三、树脂失效后,可以倒出树脂进行收集,换新树脂继续运行。

多次收集多的树脂可以一起再生。

再生方法:1、装填好树脂后,通过盐酸溶液浓度为35、体积为树脂体积的35倍进行再生、2、再生流速按照0.52.0BV/小时。

通酸时间为1个小时以上。

3、然后以25BV/小时流速用除盐水进行清洗。

洗至PH中性为至备用。

4、一般使用量很少、再生时的酸及除盐水人工费,得不偿失。

使用单位都是按照一次性的使用。

变色阳离子交换树脂变色树脂使用范围:监测和控制给水、凝结水和蒸汽的氢电导率,是保证水汽质量,控制火电厂水汽系统腐蚀结垢的重要手段之一。

由于水汽中氨的浓度、取样流速经常变化,加上机组启停等原因,难以判断H型交换柱何时失效。

H型交换柱失效初期,由于少量铵离子穿透,使氢电导率测量值偏低;当H型交换柱失效,大量铵离子透过,氢电导率测量值又偏高。

离子交换树脂常见问题及应对方案

离子交换树脂常见问题及应对方案

离子交换树脂常见问题及应对方案问题一:树脂的颗粒化现象现象描述:在使用离子交换树脂的过程中,可能会出现树脂颗粒化或结块的情况,导致树脂床层不均匀,降低了离子交换效率。

在使用离子交换树脂的过程中,可能会出现树脂颗粒化或结块的情况,导致树脂床层不均匀,降低了离子交换效率。

可能原因:树脂长时间接触水分,或树脂的质量不合格,质量不一致。

树脂长时间接触水分,或树脂的质量不合格,质量不一致。

应对方案:1. 检查树脂包装是否完好,防潮措施是否到位。

2. 如发现树脂结块现象,可将结块的部分用硬物轻轻敲打,使其恢复颗粒状,但需注意不要过度敲打。

3. 定期更换树脂,确保树脂的质量。

问题二:树脂吸附效果下降现象描述:在使用离子交换树脂的过程中,发现树脂吸附效果明显下降,处理效果不佳。

在使用离子交换树脂的过程中,发现树脂吸附效果明显下降,处理效果不佳。

可能原因:1. 树脂饱和,需要进行再生。

2. 树脂表面被污染,需要进行清洗。

3. 树脂老化,需更换。

应对方案:1. 根据树脂使用情况,定期进行再生处理。

2. 如发现树脂表面污染,可通过清洗树脂表面或更换树脂层来解决。

3. 定期更换树脂,以保证吸附效果。

问题三:树脂吸附剂溢出现象描述:在使用离子交换树脂的过程中,可能会出现树脂吸附剂溢出的情况,造成设备故障或损坏。

在使用离子交换树脂的过程中,可能会出现树脂吸附剂溢出的情况,造成设备故障或损坏。

可能原因:1. 树脂床层高度不当,超过设备规定高度。

2. 设备操作不当,造成树脂床层动荡。

应对方案:1. 根据设备规定,调整树脂床层高度,以避免过高。

2. 操作时要避免剧烈摇晃或震动设备,以保持树脂床层稳定。

问题四:树脂流速受限现象描述:在使用离子交换树脂的过程中,发现树脂流速受限,导致处理效率低下。

在使用离子交换树脂的过程中,发现树脂流速受限,导致处理效率低下。

可能原因:1. 树脂床层紧实,导致流速减慢。

2. 设备管道堵塞。

应对方案:1. 调整树脂床层,使其适度紧实,但不要过度压实。

使用离子交换树脂需要注意的事项

使用离子交换树脂需要注意的事项

使用离子交换树脂需要注意的事项离子交换树脂是一种常用的固相吸附材料,广泛应用于水处理、药品制造、食品加工和化工等领域。

使用离子交换树脂需要注意下列事项。

1.选择合适的树脂类型:根据所需处理物质的性质选择合适的离子交换树脂类型。

不同的树脂具有不同的官能团和交换容量,需要仔细考虑。

2.树脂的预处理:新购买的离子交换树脂需要进行预处理,一般包括浸泡、反洗和再生等步骤。

具体步骤可根据树脂生产厂商提供的说明进行操作。

3.树脂的饱和度:离子交换树脂在使用过程中会渐渐饱和,需要进行再生处理或更换新的树脂。

及时检测和处理饱和的树脂,确保处理效果的稳定性。

4.树脂的亲水性:离子交换树脂的的亲水性会影响树脂的水解和使用寿命,需要根据具体应用情况选择亲水性较好的树脂。

5.树脂的水解问题:离子交换树脂如果具有较强的水解性,使用过程中可能会导致树脂颗粒溶解并释放有害物质。

因此,在选择树脂时需要了解其水解性,并尽量选择水解性较小的树脂。

6.树脂的灌注和控制流速:灌注离子交换树脂时需要注意控制流速,以避免对树脂结构的损伤。

7.树脂的反洗和再生:离子交换树脂在使用一段时间后,会出现附着有机物和无机盐等物质的情况,需要进行适当的反洗和再生。

反洗和再生的方法和步骤可以根据树脂类型和使用情况进行调整。

8.树脂的保存:长时间不使用的树脂需要进行保存,以免受潮、氧化或污染。

保存树脂时,应该尽量避免接触可以引起污染的物质,并保持干燥。

9.树脂的安全操作:在使用离子交换树脂过程中,需要遵守操作规范,戴好手套、护目镜等个人防护装备,避免接触皮肤和吸入树脂粉尘。

如果不慎接触到树脂,应及时用大量清水冲洗,必要时寻求医疗救助。

综上所述,使用离子交换树脂需要注意树脂类型选择、预处理、饱和度监测、树脂亲水性和水解性、灌注和流速控制、反洗和再生操作、树脂的保存和废弃物处理等事项。

只有重视这些注意事项,才能更好地应用离子交换树脂,提高其使用效果。

离子交换树脂种类、型号和用途

离子交换树脂种类、型号和用途

离子交换树脂种类、型号和用途编号型号用途01 001*7(732)强酸性苯乙烯系阳离子交换树脂。

主要用于硬水软化、脱盐水、纯水与高纯水制备、湿法冶金、稀有元素分离、抗生素提取等。

02 201*7(717)强碱性苯乙烯系阴离子交换树脂。

主要用于纯水、高纯水制备、废水处理、生化制品提取。

03 001*4(734)强酸性苯乙烯系阳离子交换树脂。

主要用于高纯水制备及抗菌素的提炼等。

04 201*4(711)强碱性苯乙烯系I型阴离子交换树脂。

主要用于纯水制备、放射元素提炼、糖液脱色和系列化制品制备等。

05 D001大孔强酸性苯乙烯系阳离子交换树脂。

主要用于高速混库凝结水处理、高纯水处理、二级除盐混床、有机物含量高的水及机反应催化剂等。

06 D201大孔强碱性苯乙烯系阴离子交换树脂。

高要用于高速混床凝结水处理装置、废水处理、重金属回收。

07 D113大孔弱酸性苯丙烯系阳离子交换树脂。

主要用于除去水中的碳酸氢盐、碳酸盐及其它碱性盐类,本品与001*7(732)配套十分明显的除去水中的碱度和硬度。

08 D202大孔II强碱性苯乙烯系阴离子交换树脂。

用于纯水及高纯水制备,适用于含盐量较高的水源及生化物质提炼,糖液脱色。

09 D301大孔弱碱性苯乙烯系阴离子交换树脂。

主要用于高制备,电镀含铬废水处理等。

10 002*7超强性苯乙烯系阳离子交换树脂。

主要用于10吨以下锅炉软化水、温法冶金、稀有元素分离、搞生素提取等。

11 001*10(002SC)强酸性苯乙烯系阳离子交换树脂。

主要配套弱酸树脂用于双层床制备。

12 001*8IR超强均孔双聚苯乙系阳离子树脂。

主要用于软化水、纯水制备、提取赖氨酸、谷氨酸等。

Amberjet 1200Na13 D002催化剂树脂(干氢树脂)(大孔强酸性苯乙烯系阳离子交换树脂)。

主要用于甲醇、异丁烯醚化合成MTBE的反应中。

14 D254(D204)大孔强碱性季铵型阳离子交换树脂。

主要用于医药工业药物提取及肠粘膜中提取肝素钠。

离子交换树脂各项指标说明

离子交换树脂各项指标说明

离子交换树脂各项指标说明2010-06-15 18:06:30| 分类:行业资料| 标签:|字号大中小订阅离子交换树脂是高分子化合物,所以它们的结构和性能因制造工艺的不同而不同,为此,对于商品离子交换树脂的性能,必须用一系列指标加以说明。

同一类型的离子交换树脂,其交联剂加入量的多少,对产品的物理化学性能有很大的影响,一般加交联剂多(即交联度大)的树脂,由于许多苯乙烯链都被交联成网状,所以其产品有网孔小、机械强度大和稳定性较好等特点,其特点是交换容量较小。

一、物理性能1、外观⑴颜色。

离子交换树脂是一种透明或半透明的物质,依其组成的不同,呈现的颜色也各异,苯乙烯系均呈黄色,其他也有黑色及赤褐色的。

树脂的颜色稍深。

树脂在使用中,由于可交换离子的转换或受杂质的污染等原因,其颜色会发生变化,但这种变化不能确切表明它发生了什么改变,所以只可以作为参考。

⑵形状。

离子交换树脂一般均呈球形。

树脂呈球状颗粒数占颗粒总数的百分率,称为圆球率。

对于交换柱水处理工艺来说,圆球率愈大愈好,它一般应达90%以上。

树脂圆球率的测定方法,是先将树脂在60℃烘干、称重,然后慢慢倒在倾斜10°的玻璃上端,让树脂分散地向下自由滚动,将滚动下来的树脂再称重,后者与前者比值的百分数即为圆球率。

2、粒度树脂颗粒的大小对水处理的工艺过程有较大的影响。

颗粒大,交换速度就慢;颗粒小,水通过树脂层的压力损失就大。

如果各个颗粒的大小相差很大,则对水处理的工艺过程是不利的。

这首先是因为小颗粒堵塞了大颗粒间的孔隙,水流不匀和阻力增大;其次,在反洗时流速过大会冲走小颗粒树脂,而流速过小,又不能松动大颗粒。

用于水处理的树脂颗粒粒径一般为0.3~1.2mm。

树脂粒度的表示法和过滤介质的粒度一样,可以用有效粒径和不匀系数表示。

3、密度离子交换树脂的密度是水处理工艺中的实用数据。

例如在估算设备中树脂的装载量,需要知道它的密度。

离子交换树脂的密度有以下几种表示法。

离子交换树脂操作步骤

离子交换树脂操作步骤

.操作步骤:树脂的预处理——装柱——清洗——出水——树脂再生一、树脂的预处理:1、阳离子交换树脂的预处理:将树脂置于洁净的容器中,用清水漂洗,直到排水清晰为止。

用水浸泡树脂12~24小时,使树脂充分膨胀。

如为干树脂,应先用饱和氯化钠溶液浸泡,再逐步稀释氯化钠溶液,以免树脂突然急剧膨胀而破碎。

用树脂体积2倍量的2~5%HCl溶液浸泡树脂2~4小时,并不时搅拌。

然后用低纯水洗涤树脂,直至溶液PH接近于4,再用2~5%NaOH溶液处理,处理后用水洗至微碱性,再一次用5%HCl溶液处理,使树脂变为氢型,最后用纯水洗至PH=4,无Cl-即可。

2、阴离子交换树脂预处理:与阳离子树脂相同,只是在树脂用NaOH处理时,可用5~8%NaOH溶液,用量增加一些,使树脂变为OH型后不要再用HCl 处理。

如果树脂量少,及要求较高时,在水洗后,增加一步醇洗,效果会更好一些。

二、装柱将交换柱洗去油污杂质,用去离子水冲洗干净,在柱中先装入半柱水,然后将树脂和水一起倒入柱中。

装柱时应注意柱中的水不能漏干,否则,树脂间形成气泡,影响交换效率。

三、清洗、出水装柱完成后,先用纯水按出水顺序流过交换柱,初出水含有装柱过程混入的杂质应弃去,待出水达到要求后,即可通入原水,进行正常的制水。

四、树脂的再生离子交换树脂使用失效后,可用酸碱再生处理,重新使用。

1、阳柱再生:逆洗:将水从交换柱底部通入,废水从顶部排出,将被压紧的树脂松动,洗去树脂碎粒及其他杂质,排除树脂层内的气泡,洗至水清澈。

加酸:将4~5%HCl水溶液从柱的顶部加入,控制流速,约30~45分钟加完。

正洗:将水从柱顶部通入,废水从柱下端流出,控制流速为约2倍于加酸的流速,开始的15分钟可慢些。

洗至PH3~4,此时用铬黑T检验应无阳离子。

2、阴柱再生:逆洗:用阳柱水逆洗,可将阳柱出水口连接至阴柱下端,通入阳柱水。

条件同阳柱。

加碱:将5%NaOH溶液从柱顶部加入,控制一定流速,使碱液在1~1.5小时加完。

东曹 TSKgel DEAE-NPR阴离子交换色谱柱说明书

东曹 TSKgel DEAE-NPR阴离子交换色谱柱说明书

阴离子交换色谱柱TSKgel DEAE-NPR 使用说明书东曹株式会社填料键合二乙氨基乙基官能团的无孔亲水性离子交换树脂离子交换容量:>0.06 mequiv./mL粒径:2.5 μm色谱柱货号:0013075尺寸:4.6 mm(I.D.)×3.5 cm(L)出厂溶剂:超纯水pH值范围2~10盐浓度的范围小于1 M流速范围小于1.6 mL/min一般推荐的流速为1.0~1.5 mL/min。

清洗色谱柱请使用0.1~0.2 N NaOH清洗色谱柱。

通常,使用进样器多次注入0.5~1 mL的0.5~0.1 N NaOH 后即可还原色谱柱。

如果该步骤无效,请使用0.5~1 mL的20~40 %的乙酸多次清洗色谱柱。

推荐使用0.1~0.2 N NaOH定期(如,每天使用后)清洗色谱柱。

色谱柱性能测试(蛋白质混合物分离度)推荐使用以下条件测试色谱柱的性能。

样品:卵白蛋白(5 μg)和大豆胰蛋白酶抑制剂(5 μg)的混合物10 μL流动相:A:20 mM的Tris-HCl缓冲溶液(pH 8.0)B:20 mM的Tris-HCl缓冲溶液+ 0.5 M NaCl(pH 8.0)线性梯度:A液→B液;10 min流速: 1.0 mL/min出厂时,DEAE-NPR色谱柱拥有6.0以上的分离度。

非常重要!!!尽管还原由于杂质的吸附导致性能下降的DEAE-NPR色谱柱并不难,但是如果小颗粒杂质夹在填料颗粒之间,这种情况柱子很难还原。

由于填料颗粒之间的空隙非常小,如果样品或流动相中存在细小的颗粒就很容易卡在中间。

因此,强烈建议使用0.2~0.5 μm孔径的过滤器过滤样品后进行分析。

另外,在泵和进样器之间安装0.2~0.5 μm孔径的在线过滤器可以有效延长色谱柱的寿命。

东曹(上海)生物科技有限公司上海市徐汇区虹梅路1801号A区凯科国际大厦1001室电话:021-3461-0856传真:021-3461-0858E-mail:**************.cn网址:/home-cnTSKgel,TSKgel SuperMultipore, TSKgel STAT,BioAssist,Lipopropak,TOYOPEARL,ToyoScreen,TOYOPEARL GigaCap,TOYOPEARL MegaCap,TOYOPAK以及EcoSEC是东曹株式会社在日本,中国,美国,欧盟等的注册商标。

离子交换处理低浓度重金属离子设计要求

离子交换处理低浓度重金属离子设计要求
离子交换工艺的进水要求①
pH值 强酸树脂:pH=1~14 弱酸树脂: pH=5~14 螯合树脂: pH=5~14
TDS: 强酸树脂:TDS<500 mg/L 弱酸树脂: TDS<1000 mg/L 螯合树脂: TDS<3000 mg/L
离子交换工艺的进水要求②
Ca2+ Ca2+<100 mg/L
离子交换工艺的出水标准
pH值 pH=6~9
重金属离子浓度 总锌:≤1 mg/L 总铬:≤0.5 mg/L 总铜:≤0.3 mg/L 总铅:≤0.1 mg/L、总镍:≤0.1 mg/L 总镉:≤0.01 mg/L
离子交换工艺流程图①
1#串联上2#运行
离子交换工艺流程图②
1#再生,2#单独运行
离子交换工艺流程图③
离子交换器的材质
碳钢内衬耐酸碱橡胶 适合:直径大于1m的离子交换器
环氧玻璃钢内衬PE 适合:直径不大于1m的离子交换器
管道的材质
与离子交换器连接的管道、阀门管件应采用耐酸碱腐蚀的材质。 材质具备能够在50℃温度下耐5mol/L以上浓度的HCl或NaOH的性 能。
可根据实际情况选用UPVC、ABS、PP、衬塑钢管等材质。
2#串联上再生后的1#
离子交换工艺流程图④
2#再生,1#单独运行
离子交换工艺流程图⑤
1#串联上2#运行
离子交换器工艺设计参数
① 运行流速:15~30 m/h ② 再生剂或转型剂流速:2~4 m/h ③ 再生剂浓度:1.5~3 mol/L ④ 树脂层高度HR:0.7~1.2m 【注:直径大于1米的交换器,树脂层高度宜大于1.2m。】 ⑤树脂膨胀、反洗预留高度HB:取0.6~0.9 HR 【注:强酸树脂取小值,螯合树脂取中间值,弱酸树脂取大值。】 ⑥再生/转型模式:固定床逆流再生/转型

树脂石化标准技术指标

树脂石化标准技术指标

001×7强酸性苯乙烯系阳离子交换树脂一、执行标准:中石化标准SH2605.01-2003二、理化性能指标:(注:粒度、有效粒径和均一系数测定用钠型)指标名称001×7 H/Na 001×7FC H/Na 001×7MB H/Na 全交换容量(mmol/g)≥ 5.00/4.50体积交换容量(mmol/ml) ≥ 1.75/1.90 1.70/1.80 含水量(%)51.00-56.00/45.00-50.00湿视密度(g/ml)0.73-0.83/0.77-0.87湿真密度(g/ml) 1.170-1.220/1.250-1.290粒度(%)(0.315-1.25mm)≥95.0 (0.450-1.25mm)≥95.0 (0.630-1.25mm)≥95.0(<0.315mm) ≤1 (<0.450mm) ≤1 (<0.710mm) ≤1有效粒径mm 0.400-0.700 ≥0.500 0.750-0.950 均一系数≤ 1.60 1.40磨后圆球率(%)≥92.00外观棕黄色至棕褐色球状颗粒出厂型式Na用途通用浮动床混床功能基团—SO3H —SO3H —SO3H1.PH范围:1-142.最高使用温度:氢型≤100℃;钠型≤120℃3.型变膨胀率%:(Na+→H+)≥8—104.工作交换容量:25℃≥1000mmlo/l(湿)5.再生液浓度:NaCL:8-10%;HCl:4-5%6.再生液用量:NaCl(8-10%)体积:树脂体积=1.5-2:1HCl(4-5%)体积:树脂体积=2-3:17.再生液流速:4-6米/小时8.再生接触时间:30-60分钟9.正洗流速:10-20米/小时10.正洗时间:约30分钟11.运行流速:10-45米/小时三、用途:主要用于硬水软化、纯水制备、湿法冶金、稀有元素分离、抗生素提取,制糖、制药,也可作为催化剂和脱水剂。

大孔离子交换树脂上样流速

大孔离子交换树脂上样流速

大孔离子交换树脂上样流速大孔离子交换树脂是一种普遍应用于离子交换技术中的新型树脂材料。

其优点在于拥有较高的比表面积,长寿命,和出色的选择性和吸附能力。

但是,在实际运用中,大孔离子交换树脂的性能和对样品流速的影响是一个难题。

一些研究表明,大孔离子交换树脂上样样品流速的变化会对离子交换的效率和分离度产生影响。

在低样品流速下,离子交换效率会提高;然而,随着样品流速逐渐增加,离子交换效率将逐渐下降。

反之亦然,当流速太高时,尤其是超过10毫升/分钟时,交换树脂就会导致大量的样品损失。

因此,对于离子交换树脂的性能优化和获得良好的分离效果,合理控制样品的流速和压力变得尤为重要。

为了进一步探讨大孔离子交换树脂对流速的影响,一些科学家们对比了很多常用的样品流速,发现影响因素不仅仅是样品本身的浓度,而是与样品流速的比例有关。

因此,建议在使用样品时,应尽可能选择符合样品流速条件的固定流速。

通常,最好采用较低的样品流速来保证交换树脂高效地工作。

相比较之下,如果采用高样品流速,则需要相应增大树脂载流单位体积的交换能力,这通常会增加样品的流失。

对于固定样品流速的大孔离子交换树脂,良好的分离效果要求控制压力以防止树脂损坏。

实际上,随着压力的增加,流速也会逐渐增大,样品流失也会加剧,特别是在压力较大时,样品流失会更为严重。

在实际应用中,通常使用的是与样品流速相近的压力控制,以确保树脂的顺利交换。

综上所述,大孔离子交换树脂是离子交换技术中的首选高效工具。

而对于大孔离子交换树脂上样品的流速控制,则对交换树脂的高效运作和样品的分离效果都具有十分重要的影响。

在实际运用中,我们需要合理控制样品流速和压力,以获得最佳的科研结果。

离子交换器流速

离子交换器流速

离子交换器流速
离子交换器是一种通过将溶液中的离子与其负载在凝胶或树脂中的胶体微粒之间进行交换而去除水中杂质的工艺设备。

离子交换器的流速对于其去除杂质效果有着很重要的影响因素。

对于离子交换器,其流速对于去除杂质的效果有着至关重要的作用。

当流速过高时,离子交换器中存在的杂质很容易在反应过程中再次被带走,从而影响处理效果。

而当流速过低时,离子交换器反应时间变长,进而使得机器的处理效率降低。

因此,在离子交换器操作过程中,需要合理控制其流速。

在实际操作中,离子交换器的流速通常在1-5毫升/分钟之间较为适宜。

当离子交换器的使用频率较高时,还需要注意其胶体材料的积累以及净化的处理过程,以保证其高效、稳定地运行。

总之,离子交换器是一种重要的水处理设备,对于其流速的控制需要科学合理,以此保证水处理的效果和效率,从而满足人们生产和生活水平的需求。

阳离子交换树脂的技术与树脂分类

阳离子交换树脂的技术与树脂分类

阳离子交换树脂的技术与树脂分类阳离子交换树脂的技术与树脂分类1.PH范围:1142.高使用温度:氢型≤100℃,钠型≤120℃,3.转型膨胀率:(Na+→H+)8104.工业用树脂层高度:1.5m以上。

5.再生液浓度 NaCl:810,HCl:456.再生液用量:NaCl(810)体积:树脂体积=1.52:1HCl(45)体积:树脂体积=23:17.再生液流速: 58 m/h8.再生接触时间: 4560 min9.正洗流速: 1020 m/h10.正洗时间:约30 min11.运行流速: 1530 m/h12.工作交换容量:≥1000mol/m3六、用途主要用于水的处理(包括硬水软化、高压炉水、无离子水、注射水、海水淡化等),废水中贵金属的回收,抗生素的提纯,代替人体内肾脏的作用。

七、包装及贮运本产品用内衬塑料袋的编织袋包装,每袋25kg,也可根据需求用塑料桶或其它容器包装,本品为非危险品。

贮运温度540℃,严禁脱水、曝晒。

一、树脂的运输和贮存:离子交换树脂内含有一定量的水份,在运输及贮存过程中应尽量保持这部分水份。

如果贮存过程中树脂脱了水,应先用浓食盐水(810)浸泡12小时,再逐渐稀释,不得直接放于水中,以免树脂急剧膨胀而破碎。

树脂在贮存或运输过程中,应保持在540℃的温度环境中,避免过冷或过热,影响质量。

若冬季没有保温设备时,可将树脂贮存在食盐水中,食盐水的温度可根据气温而定。

二、新树脂的予处理:新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物,还可能吸着铁、铝、铜等重金属离子。

当树脂与水、酸、碱或其它溶液相接触时,上述可溶性杂质就会转入溶液中,在使用初期污染出水水质。

所以,新树脂在投运前要进行预处理。

1、阳树脂的预处理阳树脂的预处理步骤如下:首先使用饱和食盐水,取其量约等于被处理树脂体积的两倍,将树脂置于食盐溶液中浸泡1820小时,然后放尽食盐水,用清水漂洗净,使排出水不带黄色;其次再用24NaOH溶液,其量与上相同,在其中浸泡24小时(或小流量清洗),放尽碱液后,冲洗树脂直至排出水接近中性为止;后用5HCL溶液,其量亦与上述相同,浸泡48小时,放尽酸液,用清水漂流至中性待用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

上海离子交换树脂流速
离子交换是一种广泛应用于水和废水处理、制药、化工和食品加工等过程中的技术。

离子交换树脂是一种含有功能性基团的高分子材料,其功能基团可以与水中的离子发生化学反应,从而去除水中的离子污染物。

上海离子交换树脂的流速是指单位时间内流过树脂床的水的体积。

树脂流速的大小取决于多个因素,包括树脂床的高度、树脂颗粒的大小、进水流量和出水流量等。

树脂流速越大,单位时间内就可以处理更多的水,从而提高处理效率。

在实际工程应用中,针对不同的水处理需求,需要选择不同功能的离子交换树脂,并优化其流速,以达到最佳处理效果和经济效益。

除了树脂流速之外,还需要注意树脂的使用寿命。

随着时间的推移,树脂中的功能基团会逐渐失活,导致树脂的处理效果减弱。

因此,需要进行定期的树脂更换和再生。

总之,上海离子交换树脂的流速是影响其处理效率的重要因素之一,需要在实际工程应用中加以注意和优化。

相关文档
最新文档
