旋转编码器工作原理
旋转编码器的工作原理

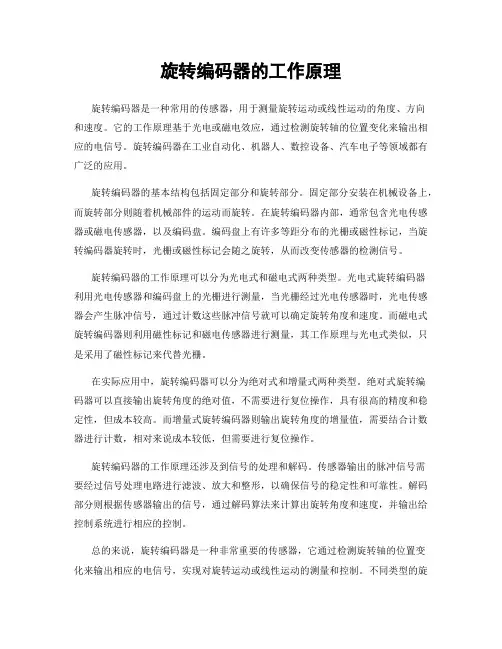

旋转编码器的工作原理旋转编码器是一种常用的传感器，用于测量旋转运动或线性运动的角度、方向和速度。
它的工作原理基于光电或磁电效应，通过检测旋转轴的位置变化来输出相应的电信号。
旋转编码器在工业自动化、机器人、数控设备、汽车电子等领域都有广泛的应用。
旋转编码器的基本结构包括固定部分和旋转部分。
固定部分安装在机械设备上，而旋转部分则随着机械部件的运动而旋转。
在旋转编码器内部，通常包含光电传感器或磁电传感器，以及编码盘。
编码盘上有许多等距分布的光栅或磁性标记，当旋转编码器旋转时，光栅或磁性标记会随之旋转，从而改变传感器的检测信号。
旋转编码器的工作原理可以分为光电式和磁电式两种类型。
光电式旋转编码器利用光电传感器和编码盘上的光栅进行测量，当光栅经过光电传感器时，光电传感器会产生脉冲信号，通过计数这些脉冲信号就可以确定旋转角度和速度。
而磁电式旋转编码器则利用磁性标记和磁电传感器进行测量，其工作原理与光电式类似，只是采用了磁性标记来代替光栅。
在实际应用中，旋转编码器可以分为绝对式和增量式两种类型。
绝对式旋转编码器可以直接输出旋转角度的绝对值，不需要进行复位操作，具有很高的精度和稳定性，但成本较高。
而增量式旋转编码器则输出旋转角度的增量值，需要结合计数器进行计数，相对来说成本较低，但需要进行复位操作。
旋转编码器的工作原理还涉及到信号的处理和解码。
传感器输出的脉冲信号需要经过信号处理电路进行滤波、放大和整形，以确保信号的稳定性和可靠性。
解码部分则根据传感器输出的信号，通过解码算法来计算出旋转角度和速度，并输出给控制系统进行相应的控制。
总的来说，旋转编码器是一种非常重要的传感器，它通过检测旋转轴的位置变化来输出相应的电信号，实现对旋转运动或线性运动的测量和控制。
不同类型的旋转编码器在工作原理上有所区别，但都是基于光电或磁电效应进行测量，通过信号处理和解码来实现对运动状态的监测和控制。
在工业自动化和机械领域，旋转编码器的应用将会更加广泛和重要。
旋转编码器工作原理 __编码器

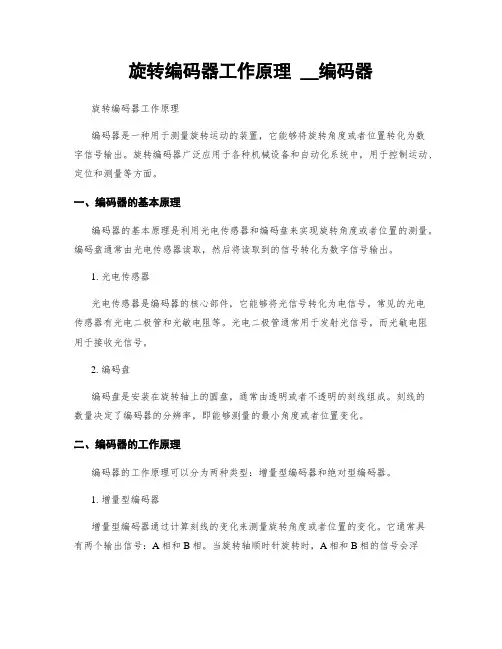

旋转编码器工作原理 __编码器旋转编码器工作原理编码器是一种用于测量旋转运动的装置，它能够将旋转角度或者位置转化为数字信号输出。
旋转编码器广泛应用于各种机械设备和自动化系统中，用于控制运动、定位和测量等方面。
一、编码器的基本原理编码器的基本原理是利用光电传感器和编码盘来实现旋转角度或者位置的测量。
编码盘通常由光电传感器读取，然后将读取到的信号转化为数字信号输出。
1. 光电传感器光电传感器是编码器的核心部件，它能够将光信号转化为电信号。
常见的光电传感器有光电二极管和光敏电阻等。
光电二极管通常用于发射光信号，而光敏电阻用于接收光信号。
2. 编码盘编码盘是安装在旋转轴上的圆盘，通常由透明或者不透明的刻线组成。
刻线的数量决定了编码器的分辨率，即能够测量的最小角度或者位置变化。
二、编码器的工作原理编码器的工作原理可以分为两种类型：增量型编码器和绝对型编码器。
1. 增量型编码器增量型编码器通过计算刻线的变化来测量旋转角度或者位置的变化。
它通常具有两个输出信号：A相和B相。
当旋转轴顺时针旋转时，A相和B相的信号会浮现特定的脉冲序列。
反之，逆时针旋转时，脉冲序列会相反。
通过对脉冲序列的计数和方向判断，可以得到旋转角度或者位置的变化。
2. 绝对型编码器绝对型编码器能够直接输出旋转角度或者位置的数值，不需要通过计数和方向判断。
它通常具有多个输出信号，每一个信号对应一个特定的角度或者位置。
通过读取这些信号，可以准确获取旋转角度或者位置的数值。
三、编码器的应用编码器广泛应用于各种机械设备和自动化系统中，用于控制运动、定位和测量等方面。
1. 机械设备编码器可以用于测量机械设备的旋转角度或者位置，例如机床、机器人和印刷设备等。
通过测量旋转角度或者位置，可以实现精确的控制和定位。
2. 自动化系统编码器可以用于自动化系统中的位置反馈和运动控制。
例如，工业机器人需要准确的位置反馈来执行特定的任务。
编码器可以提供准确的位置反馈，使机器人能够精确地执行任务。
旋转编码器工作原理 __编码器

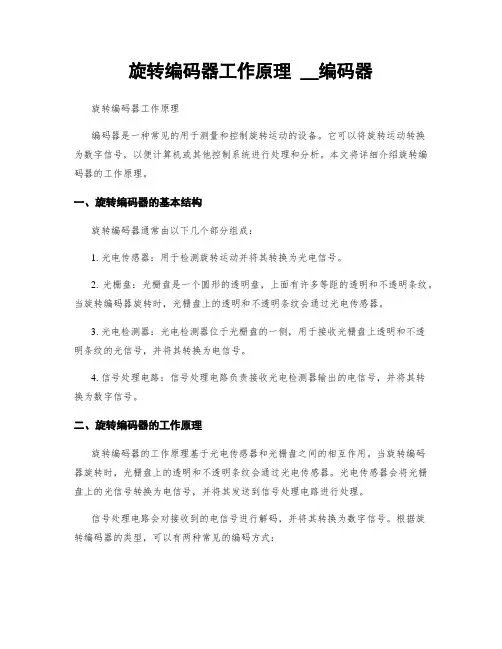

旋转编码器工作原理 __编码器旋转编码器工作原理编码器是一种常见的用于测量和控制旋转运动的设备。
它可以将旋转运动转换为数字信号，以便计算机或其他控制系统进行处理和分析。
本文将详细介绍旋转编码器的工作原理。
一、旋转编码器的基本结构旋转编码器通常由以下几个部分组成：1. 光电传感器：用于检测旋转运动并将其转换为光电信号。
2. 光栅盘：光栅盘是一个圆形的透明盘，上面有许多等距的透明和不透明条纹。
当旋转编码器旋转时，光栅盘上的透明和不透明条纹会通过光电传感器。
3. 光电检测器：光电检测器位于光栅盘的一侧，用于接收光栅盘上透明和不透明条纹的光信号，并将其转换为电信号。
4. 信号处理电路：信号处理电路负责接收光电检测器输出的电信号，并将其转换为数字信号。
二、旋转编码器的工作原理旋转编码器的工作原理基于光电传感器和光栅盘之间的相互作用。
当旋转编码器旋转时，光栅盘上的透明和不透明条纹会通过光电传感器。
光电传感器会将光栅盘上的光信号转换为电信号，并将其发送到信号处理电路进行处理。
信号处理电路会对接收到的电信号进行解码，并将其转换为数字信号。
根据旋转编码器的类型，可以有两种常见的编码方式：1. 增量式编码器：增量式编码器输出的是相对位置信息。
它通常由两个光栅盘组成，一个用于测量旋转运动，另一个用于测量旋转方向。
通过比较两个光栅盘上的光信号，可以确定旋转的方向和位置。
2. 绝对式编码器：绝对式编码器输出的是绝对位置信息。
它通常由多个光栅盘组成，每个光栅盘上都有不同的编码模式。
通过解码每个光栅盘上的编码模式，可以确定旋转的绝对位置。
三、旋转编码器的应用领域旋转编码器广泛应用于许多领域，包括工业自动化、机器人技术、医疗设备、航空航天等。
以下是一些旋转编码器的应用示例：1. 位置测量：旋转编码器可以用于测量机械装置的旋转位置，例如机器人臂、摄像头云台等。
2. 运动控制：旋转编码器可以用于控制机械装置的旋转运动，例如电机控制、舵机控制等。
旋转编码器工作原理 __编码器

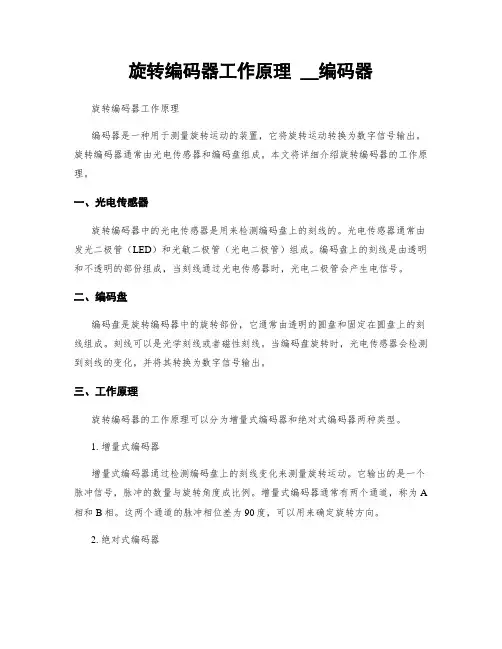

旋转编码器工作原理 __编码器旋转编码器工作原理编码器是一种用于测量旋转运动的装置，它将旋转运动转换为数字信号输出。
旋转编码器通常由光电传感器和编码盘组成。
本文将详细介绍旋转编码器的工作原理。
一、光电传感器旋转编码器中的光电传感器是用来检测编码盘上的刻线的。
光电传感器通常由发光二极管（LED）和光敏二极管（光电二极管）组成。
编码盘上的刻线是由透明和不透明的部份组成，当刻线通过光电传感器时，光电二极管会产生电信号。
二、编码盘编码盘是旋转编码器中的旋转部份，它通常由透明的圆盘和固定在圆盘上的刻线组成。
刻线可以是光学刻线或者磁性刻线。
当编码盘旋转时，光电传感器会检测到刻线的变化，并将其转换为数字信号输出。
三、工作原理旋转编码器的工作原理可以分为增量式编码器和绝对式编码器两种类型。
1. 增量式编码器增量式编码器通过检测编码盘上的刻线变化来测量旋转运动。
它输出的是一个脉冲信号，脉冲的数量与旋转角度成比例。
增量式编码器通常有两个通道，称为A 相和B相。
这两个通道的脉冲相位差为90度，可以用来确定旋转方向。
2. 绝对式编码器绝对式编码器可以直接测量旋转角度，不需要进行累计计数。
它的编码盘上有多个刻线，每一个刻线代表一个特定的角度。
绝对式编码器可以通过读取刻线的位置来确定旋转角度，并将其转换为数字信号输出。
四、应用领域旋转编码器广泛应用于各种领域，例如机械创造、自动化控制、仪器仪表等。
它可以用于测量机电的转速、位置和方向，还可以用于控制机器人的运动和定位。
总结：旋转编码器是一种用于测量旋转运动的装置，它通过光电传感器检测编码盘上的刻线变化，并将其转换为数字信号输出。
旋转编码器分为增量式编码器和绝对式编码器两种类型，增量式编码器通过脉冲信号测量旋转角度，而绝对式编码器可以直接测量旋转角度。
旋转编码器在机械创造、自动化控制和仪器仪表等领域有广泛应用。
旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器引言概述：旋转编码器是一种常用的传感器，用于测量物体的旋转角度和位置。
它通过将旋转运动转化为电信号来实现测量，并在许多领域中得到广泛应用。
本文将详细介绍旋转编码器的工作原理，包括编码器的基本原理、编码器的类型、编码器的工作方式以及编码器的应用领域。
一、编码器的基本原理1.1 光电编码器光电编码器是一种常见的编码器类型，它利用光电传感器和光栅盘来测量旋转运动。
光栅盘上有许多等距的透明和不透明条纹，当光电传感器接收到透明和不透明条纹时，会产生相应的电信号。
通过计算电信号的脉冲数，可以确定旋转角度和位置。
1.2 磁性编码器磁性编码器是另一种常用的编码器类型，它利用磁性传感器和磁性标记来测量旋转运动。
磁性标记通常是在旋转轴上安装的磁性材料，当磁性传感器接近磁性标记时，会产生相应的电信号。
通过检测电信号的变化，可以确定旋转角度和位置。
1.3 其他编码器类型除了光电编码器和磁性编码器，还有许多其他类型的编码器，如电容编码器、压电编码器等。
这些编码器利用不同的原理来实现旋转角度和位置的测量，适合于不同的应用场景。
二、编码器的工作方式2.1 绝对编码器绝对编码器可以直接测量物体的旋转角度和位置，无需参考点。
它们通常具有多个输出通道，每一个通道对应一种旋转角度或者位置。
通过读取每一个通道的状态，可以准确确定物体的旋转位置。
2.2 增量编码器增量编码器只能测量物体的相对旋转角度和位置，需要参考点进行校准。
它们通常具有两个输出通道，一个用于测量旋转方向，另一个用于测量旋转量。
通过读取这两个通道的状态，可以确定物体的相对旋转角度和位置。
2.3 绝对增量编码器绝对增量编码器结合了绝对编码器和增量编码器的优点。
它们能够直接测量物体的旋转角度和位置，并且具有增量编码器的相对测量功能。
这种编码器通常具有多个输出通道，既可以直接读取绝对位置，又可以读取相对旋转量。
三、编码器的应用领域3.1 机械工程旋转编码器在机械工程中广泛应用，用于测量机械设备的旋转角度和位置，如机床、机器人等。
旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器旋转编码器工作原理编码器是一种常用的传感器，用于测量旋转运动的角度和方向。
它通常由一个旋转轴和一个固定的编码盘组成。
编码盘上有许多刻度线，当编码器旋转时，刻度线会与固定的传感器头相互作用，产生电信号。
这些电信号经过处理后，可以用来确定旋转角度和方向。
编码器的工作原理可以分为两种类型：增量式编码器和绝对式编码器。
1. 增量式编码器工作原理：增量式编码器通过检测旋转轴的角度变化来确定位置。
它包含两个输出信号：一个是A相信号，另一个是B相信号。
这两个信号相位差90度，并且在旋转过程中会交替变化。
当旋转轴顺时针旋转时，A相信号先变化，然后是B相信号。
当旋转轴逆时针旋转时，B相信号先变化，然后是A相信号。
通过检测A相和B相信号的变化，可以确定旋转轴的方向和角度。
2. 绝对式编码器工作原理：绝对式编码器可以直接测量旋转轴的绝对位置，不需要进行积分运算。
它通过在编码盘上使用不同的编码模式来实现。
常见的绝对式编码器有光电编码器和磁性编码器。
光电编码器使用光电传感器来检测编码盘上的光学模式。
编码盘上的光学模式由透明和不透明的区域组成。
当光电传感器检测到光学模式时，会产生相应的电信号。
通过解码这些电信号，可以确定旋转轴的绝对位置。
磁性编码器使用磁性传感器来检测编码盘上的磁性模式。
编码盘上的磁性模式由磁性材料组成，可以产生磁场。
磁性传感器通过检测磁场的变化来确定旋转轴的绝对位置。
无论是增量式编码器还是绝对式编码器，它们都可以通过接口将电信号传输到控制系统中进行处理。
控制系统可以根据编码器提供的信息，实现对旋转轴的精确控制和定位。
总结：旋转编码器是一种用于测量旋转运动的角度和方向的传感器。
它通过与固定的编码盘相互作用，产生电信号来确定旋转角度和方向。
编码器的工作原理可以分为增量式编码器和绝对式编码器。
增量式编码器通过检测A相和B相信号的变化来确定旋转轴的方向和角度。
绝对式编码器可以直接测量旋转轴的绝对位置，不需要进行积分运算。
旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器引言概述：编码器是一种常见的电子设备，用于将输入信号转换为特定的输出信号。
旋转编码器是一种常用的编码器类型，它可以通过旋转操作来产生输出信号。
本文将介绍旋转编码器的工作原理。
一、旋转编码器的基本概念1.1 编码器的定义和作用编码器是一种用于将输入信号转换为输出信号的设备。
它可以将机械运动或者其他物理量转换为数字信号，以便计算机或者其他电子设备进行处理。
1.2 旋转编码器的原理旋转编码器是一种通过旋转操作来产生输出信号的编码器。
它通常由旋转轴、编码盘和传感器组成。
旋转轴用于接收旋转输入，编码盘上有一系列的刻线，传感器可以检测到这些刻线的位置变化。
通过检测编码盘上的刻线变化，旋转编码器可以确定旋转轴的位置和方向，并产生相应的输出信号。
1.3 旋转编码器的应用领域旋转编码器广泛应用于各种领域，包括工业自动化、机器人控制、数码相机、音频设备等。
它可以用于测量旋转角度、控制运动位置和速度等。
二、旋转编码器的工作原理2.1 增量式旋转编码器增量式旋转编码器是一种常见的旋转编码器类型。
它通过检测编码盘上刻线的变化来确定旋转轴的位置和方向。
增量式旋转编码器通常有两个输出信号通道，一个是A相信号，另一个是B相信号。
A相信号和B相信号的相位差可以用来确定旋转轴的方向，而刻线的数量可以用来确定旋转轴的位置。
2.2 绝对式旋转编码器绝对式旋转编码器是另一种常见的旋转编码器类型。
它可以直接输出旋转轴的位置信息，而不需要通过计数来确定。
绝对式旋转编码器通常有多个输出信号通道，每一个通道对应一个位。
通过检测这些位的状态，可以确定旋转轴的位置。
2.3 旋转编码器的工作原理示意图为了更好地理解旋转编码器的工作原理，下图展示了一个简单的增量式旋转编码器的示意图。
其中，旋转轴通过旋转操作驱动编码盘，传感器可以检测到编码盘上的刻线变化，并产生相应的输出信号。
三、旋转编码器的优缺点3.1 优点旋转编码器具有高精度、高分辨率的特点，可以提供准确的位置和方向信息。
旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器旋转编码器工作原理一、概述旋转编码器是一种用于测量旋转运动的装置，广泛应用于各种机械设备和工业自动化系统中。
它通过转动轴来改变光线或磁场的状态，从而产生相应的电信号，用于测量转动角度和速度。
二、类型旋转编码器主要分为两种类型：光学编码器和磁性编码器。
1. 光学编码器光学编码器是利用光电传感器和光栅等光学元件来测量旋转运动的装置。
它由光源、光栅、光电传感器和信号处理电路组成。
当旋转轴转动时，光源通过光栅产生一系列光斑，光电传感器接收到光斑的变化，通过信号处理电路将其转换为相应的电信号。
根据光栅的精度和光电传感器的灵敏度，光学编码器可以实现较高的分辨率和精度。
2. 磁性编码器磁性编码器是利用磁场传感器和磁性标尺等磁性元件来测量旋转运动的装置。
它由磁性标尺、磁场传感器和信号处理电路组成。
磁性标尺通过在旋转轴上固定磁性条纹或磁性环，磁场传感器接收到磁场的变化，并将其转换为相应的电信号。
磁性编码器具有较高的抗干扰能力和稳定性，适用于一些恶劣的工作环境。
三、工作原理旋转编码器的工作原理基于信号的脉冲计数和相位差测量。
1. 脉冲计数旋转编码器通过产生一系列脉冲信号来表示旋转角度。
每旋转一周，编码器会产生固定数量的脉冲，称为脉冲数。
脉冲数与旋转角度成正比，可以通过计数脉冲数来确定旋转角度。
2. 相位差测量旋转编码器还可以通过测量脉冲信号的相位差来确定旋转的方向。
当旋转方向为顺时针时，脉冲信号的相位差逐渐增大；当旋转方向为逆时针时，脉冲信号的相位差逐渐减小。
通过测量相位差的变化，可以确定旋转的方向。
四、应用领域旋转编码器广泛应用于各种机械设备和工业自动化系统中，主要用于以下领域：1. 机床在数控机床中，旋转编码器用于测量主轴的转速和位置，实现精确的切削加工。
2. 机器人在工业机器人中，旋转编码器用于测量关节的角度和速度，实现精确的运动控制。
3. 电动机在电动机控制系统中，旋转编码器用于测量转子的位置和速度，实现闭环控制，提高电机的精度和效率。
旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器旋转编码器工作原理编码器是一种用于测量旋转运动或线性运动的装置，它将运动转换为电子信号，以便于控制系统进行准确的位置控制和运动监测。
旋转编码器通常用于机械设备、自动化系统、机器人等领域。
1. 工作原理旋转编码器由一个固定的外壳和一个与之相连的旋转轴组成。
在旋转轴上，有一个圆盘或环形码盘，上面刻有一系列的刻线或码位。
固定的外壳上有一个光电传感器，用于读取码盘上的刻线或码位。
当旋转编码器旋转时，码盘上的刻线或码位会经过光电传感器，光电传感器会感知到刻线或码位的变化。
通过检测刻线或码位的变化，编码器可以确定旋转轴的角度或位置。
2. 类型旋转编码器可以分为两种主要类型：增量式编码器和绝对式编码器。
2.1 增量式编码器增量式编码器通过检测刻线或码位的变化来测量旋转轴的角度或位置。
它们提供了相对位置信息，但不提供绝对位置信息。
增量式编码器通常有两个输出信号：A相和B相。
这两个相位差异的信号可以用来确定旋转轴的方向。
2.2 绝对式编码器绝对式编码器可以直接提供旋转轴的绝对位置信息。
它们通常有多个输出信号，每个信号对应一个特定的位置。
绝对式编码器可以通过读取这些信号来确定旋转轴的精确位置。
3. 应用旋转编码器广泛应用于各种领域，包括但不限于以下几个方面：3.1 机械设备旋转编码器可以用于测量机械设备的旋转角度或位置，例如工业机械、机床、印刷设备等。
通过将编码器与控制系统连接，可以实现对机械设备的精确控制和监测。
3.2 自动化系统旋转编码器在自动化系统中起着重要作用。
它们可以用于测量机器人的关节角度，以实现精确的运动控制。
此外，旋转编码器还可以用于测量输送带的速度和位置，以实现自动化物流系统的控制。
3.3 电子设备旋转编码器也被广泛应用于电子设备中，例如电子游戏手柄、音频设备、工业控制面板等。
通过旋转编码器，用户可以进行精确的控制和调整，提供更好的用户体验。
4. 优势和注意事项使用旋转编码器具有以下优势：4.1 高精度旋转编码器可以提供高精度的位置测量，通常可以达到亚微米级别的精度。
旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器旋转编码器工作原理编码器是一种常见的传感器设备，用于测量和记录物体的位置、速度和方向等信息。
旋转编码器是一种特殊类型的编码器，主要用于测量旋转物体的角度和转速。
一、基本原理旋转编码器的基本原理是利用光电或磁电效应来感知旋转物体的运动。
它由一个固定的部分和一个旋转的部分组成。
固定部分通常被安装在固定的支架上，而旋转部分则与被测量的物体连接在一起。
二、光电编码器工作原理光电编码器是一种常见的旋转编码器，它利用光电传感器来感知旋转物体的运动。
光电编码器包括一个光源和一个光电传感器。
1. 光源：光源通常是一颗发光二极管（LED），它会发出光束。
2. 光电传感器：光电传感器通常由一个发光二极管和一个光敏二极管组成。
光敏二极管可以感知光的强度，并将其转化为电信号。
当旋转物体转动时，光源会照射到旋转物体上的光栅或编码盘上。
光栅或编码盘上通常有一些透明和不透明的条纹，这些条纹会使光线被遮挡和透过。
当光线透过透明的条纹时，光敏二极管会感知到光的强度增加；当光线被不透明的条纹遮挡时，光敏二极管会感知到光的强度减小。
通过检测光敏二极管输出的电信号的变化，我们可以确定旋转物体的角度和转速。
三、磁电编码器工作原理磁电编码器是另一种常见的旋转编码器，它利用磁电传感器来感知旋转物体的运动。
磁电编码器包括一个磁场发生器和一个磁电传感器。
1. 磁场发生器：磁场发生器通常是一个磁铁或磁体，它会产生一个磁场。
2. 磁电传感器：磁电传感器通常是霍尔元件，它可以感知磁场的变化，并将其转化为电信号。
当旋转物体转动时，磁场发生器会产生一个磁场，而磁电传感器会感知到磁场的变化。
通过检测磁电传感器输出的电信号的变化，我们可以确定旋转物体的角度和转速。
四、编码器的输出信号旋转编码器的输出信号通常有两种类型：增量式和绝对式。
1. 增量式编码器：增量式编码器的输出信号是一系列脉冲，每个脉冲对应于旋转物体转过的一个固定角度。
旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器旋转编码器工作原理引言概述旋转编码器是一种用于测量旋转运动的装置，它能够将旋转运动转换成电信号输出。
在工业自动化领域，旋转编码器被广泛应用于机器人、数控机床、印刷设备等设备中。
本文将详细介绍旋转编码器的工作原理。
一、编码器的基本原理1.1 光电传感器旋转编码器中常用的光电传感器是一种能够将光信号转换成电信号的传感器。
在旋转编码器中，光电传感器通常由发光二极管和光敏电阻组成。
发光二极管发出光束，光束照射到旋转编码器的标尺上，光敏电阻接收到光束，根据光的强弱产生电信号。
1.2 标尺旋转编码器的标尺是一个具有等距离刻度的圆盘，圆盘上有黑白相间的条纹。
当旋转编码器旋转时，光电传感器会检测到黑白相间的条纹，根据条纹的变化来确定旋转的角度。
1.3 信号处理旋转编码器通过信号处理电路将光电传感器接收到的电信号进行处理，转换成数字信号输出。
信号处理电路通常包括滤波、放大、数字化等步骤，确保输出的信号稳定可靠。
二、编码器的工作原理2.1 绝对编码器绝对编码器能够直接输出旋转角度的绝对值，不需要进行初始化。
绝对编码器通常采用灰码或二进制编码方式，将每个角度对应一个唯一的编码，确保角度的准确性。
2.2 增量编码器增量编码器是通过检测旋转编码器旋转时的位置变化来输出脉冲信号。
增量编码器通常包括A相、B相和Z相信号，分别对应旋转角度的正向、反向和零点位置。
2.3 差分编码器差分编码器是一种能够输出角速度和角加速度信息的编码器。
差分编码器通过比较相邻位置的编码值来计算旋转角速度和角加速度，能够实时监测旋转运动的变化。
三、编码器的应用领域3.1 工业自动化在工业自动化领域，旋转编码器被广泛应用于机器人、数控机床、输送带等设备中。
旋转编码器能够实时监测设备的运动状态，确保设备的精准定位和控制。
3.2 医疗设备在医疗设备中，旋转编码器常用于X光机、CT机等设备中。
旋转编码器能够精确测量设备的旋转角度，确保医疗影像的准确性和清晰度。
旋转编码器的工作原理
旋转编码器的工作原理
旋转编码器是一种用于测量和记录旋转运动的设备，它通常由一个旋转轴和一个码盘组成。
旋转编码器的工作原理如下：
1. 码盘：码盘是一个圆盘形状的装置，它通常由光学或磁性材料制成。
在码盘上有一系列刻有窗口的槽，窗口的数量对应着码盘的分辨率。
2. 光源和光电器件：旋转编码器通常使用光学原理来工作。
光源发出光线，经过透明的码盘窗口后，被后面的光电器件（如光电二极管）接收。
3. 信号检测：当旋转编码器旋转时，码盘的槽与光源和光电器件之间的遮挡关系会不断改变。
这就导致光线的强度在光电器件上产生变化。
光电器件将这种变化转换成电信号。
4. 信号处理：旋转编码器接收到的电信号会被传送到信号处理器中进行处理。
信号处理器会检测并解释电信号的变化，以确定旋转编码器的旋转方向和旋转量。
5. 输出：最后，信号处理器会将处理后的信号转换成可读取的格式，并输出给用户或其他设备使用。
通过这种工作原理，旋转编码器可以精确地测量和记录旋转运动，如机械臂的位置、电机的转速等。
它在许多自动化系统和工业设备中广泛应用。
旋转编码器的原理
旋转编码器的原理
首先，驱动机构将转子转动，转子上的磁铁会通过传感器产生一定反
馈信号，该信号会被传递到电机控制器，控制系统根据信号进行比较，以
确定驱动机构的运行方向和速度，如果驱动机构的方向和速度不符合预期，控制系统就会调节电机，使转子的转速符合预期。
同时，通过安装定子，可以在控制系统中检测转子的转动位置和转动
角度，以及转速的变化。
根据转子的转动方向，转子的转动角度和转速的
变化，控制系统可以进一步比较，从而确定驱动机构的运行方向和速度。
此外，旋转编码器还可以用于监测电机的动作，根据定子上编码器的
反馈，控制系统可以检测电机的动作，确定电机的特性，例如加减速度、
瞬时功率，以及加减速度的范围等。
总之，旋转编码器的工作原理是：转子带动磁铁按照特定方式分布，
传感器会感应磁铁的移动，接着电机控制器会根据传感器反馈的信号调整
比较器，从而确定驱动机构的运行方向和速度，同时通过定子上的编码器，可以检测电机的动作。
旋转编码器的工作原理
旋转编码器的工作原理旋转编码器是一种用于测量旋转运动的传感器，它可以将旋转运动转换为电信号。
旋转编码器通常由编码盘、光电传感器、信号处理电路和输出接口等部分组成。
它可以实时准确地测量旋转角度和速度，广泛应用于机械设备、工业自动化、数控机床、机器人等领域。
旋转编码器的工作原理主要基于光电传感技术。
在旋转编码器中，编码盘上有许多等距分布的透明和不透明的刻线，光电传感器则负责检测这些刻线并产生相应的电信号。
当编码盘随着旋转运动时，光电传感器会不断地检测到透明和不透明的刻线，从而产生一系列脉冲信号。
这些脉冲信号经过信号处理电路处理后，可以转换为与旋转角度和速度相关的数字信号输出。
旋转编码器通常分为两种类型：绝对编码器和增量编码器。
绝对编码器可以直接输出当前的旋转角度信息，不需要进行复位操作即可获得准确的角度数值，具有高精度和高可靠性的特点。
而增量编码器则是根据脉冲信号的变化来计算旋转角度和速度，需要通过计数器等设备来进行信号处理，相对于绝对编码器来说精度和可靠性稍低。
在实际应用中，旋转编码器可以与PLC、数控系统、伺服电机等设备配合使用，实现对旋转运动的精确控制和监测。
例如在数控机床上，旋转编码器可以实时监测主轴的旋转速度和位置，从而实现对加工精度和效率的提高。
在机器人领域，旋转编码器可以用于控制机械臂的关节运动，保证机器人的运动轨迹和姿态的准确性。
除了在工业领域中的应用，旋转编码器也被广泛应用于科研领域和消费电子产品中。
例如在航天航空领域，旋转编码器可以用于测量飞行器的姿态和位置，保证飞行器的稳定性和安全性。
在消费电子产品中，旋转编码器可以用于手机、平板电脑等设备的屏幕旋转和手势识别。
总之，旋转编码器作为一种重要的旋转运动传感器，具有精度高、可靠性好、响应速度快等优点，广泛应用于各种领域。
它的工作原理基于光电传感技术，能够准确地测量旋转角度和速度，为工业自动化和科学研究提供了重要的技术支持。
随着科技的不断发展，旋转编码器在未来将会有更广泛的应用和发展空间。
旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器旋转编码器工作原理旋转编码器是一种用于测量旋转运动的传感器，它将旋转运动转化为数字信号输出。
旋转编码器通常由一个旋转部件和一个固定部件组成。
旋转部件通常是一个旋转轴，固定部件则是一个固定在机器或设备上的传感器。
旋转编码器可以分为两种类型：绝对编码器和增量编码器。
1. 绝对编码器：绝对编码器可以直接读取旋转轴的位置，无需进行旋转运动的累积计数。
它可以提供非常精确的位置信息，并且在断电或重新启动后仍能保持位置数据。
绝对编码器通常使用光电或磁性传感器来检测旋转轴的位置。
它们通常具有多个输出通道，每个通道对应一个位置。
通过读取输出通道的状态，可以确定旋转轴的准确位置。
2. 增量编码器：增量编码器测量旋转轴的相对位置变化。
它们通常具有两个输出通道，一个用于测量旋转方向，另一个用于测量旋转的步数或脉冲数。
增量编码器的工作原理基于光电或磁性传感器检测旋转轴上的刻度盘或编码盘上的孔或凸起。
当旋转轴旋转时，传感器会检测到刻度盘上的孔或凸起的变化，并将其转化为电信号输出。
通过计数脉冲数和检测旋转方向，可以确定旋转轴的相对位置变化。
旋转编码器的工作原理基于光电或磁性传感器的检测和信号处理。
光电传感器通常使用光源和光敏元件（如光电二极管或光敏电阻）来检测刻度盘上的孔或凸起。
当光线照射到光敏元件上时，它会产生电信号。
当光线被刻度盘上的孔或凸起遮挡时，光敏元件的电信号会发生变化。
这种变化被转化为数字信号输出，并用于确定旋转轴的位置。
磁性传感器通常使用磁性刻度盘和霍尔传感器来检测旋转轴的位置。
磁性刻度盘上通常有一些磁性极性，当旋转轴旋转时，磁性极性会改变霍尔传感器的输出。
这种输出被转化为数字信号，并用于确定旋转轴的位置。
旋转编码器通常具有高分辨率和高精度，可以用于各种应用，如机械设备、工业自动化、机器人、电子设备等。
它们可以提供精确的位置反馈，帮助控制系统实现准确的位置控制和运动控制。
总结：旋转编码器是一种用于测量旋转运动的传感器，可以将旋转运动转化为数字信号输出。
旋转编码器工作原理
旋转编码器工作原理旋转编码器是一种用于测量旋转运动的传感器，它可以将旋转运动转换为数字信号，常用于机械设备、机器人、汽车和航空航天等领域。
旋转编码器的工作原理是基于光学或磁性原理，通过测量旋转轴的角度和方向来输出相应的数字信号。
光学编码器是旋转编码器中常见的一种类型，它利用光电传感器和光栅盘之间的光学信号来测量旋转角度。
光栅盘上通常有许多等距的光栅线，当旋转编码器旋转时，光栅线会遮挡光电传感器，产生不同的光电信号。
通过检测这些光电信号的变化，可以确定旋转角度和方向，并将其转换为数字信号输出。
另一种常见的旋转编码器是磁性编码器，它利用磁性传感器和磁性编码盘之间的磁场信号来测量旋转角度。
磁性编码盘通常由一组磁性极和传感器之间的磁场感应器组成，当旋转编码器旋转时，磁场感应器会检测到磁场的变化，并将其转换为数字信号输出。
不论是光学编码器还是磁性编码器，它们都可以实现高精度的旋转角度测量，常用于需要精确控制旋转位置和速度的应用中。
此外，旋转编码器还可以实现无接触式测量，无摩擦、高可靠性和长寿命等特点，使其在工业自动化和机器人领域得到广泛应用。
旋转编码器的工作原理还可以通过信号处理电路来进一步优化和改进。
例如，通过增加脉冲计数器和相位解码器等功能模块，可以实现更高精度的旋转角度测量和方向控制。
同时，还可以通过信号滤波和误差校正等技术手段，提高旋转编码器的稳定性和可靠性。
总之，旋转编码器是一种常用的旋转运动传感器，它通过光学或磁性原理来测量旋转角度和方向，并将其转换为数字信号输出。
在工业自动化、机器人、汽车和航空航天等领域，旋转编码器发挥着重要作用，为各种旋转运动控制系统提供了精确的位置和速度反馈。
随着科技的不断进步，旋转编码器的工作原理和技术将会不断完善和提升，为各种应用领域带来更大的便利和效益。
旋转编码器 工作原理
旋转编码器工作原理旋转编码器是一种用于测量旋转角度和转动速度的传感器，广泛应用于工业控制、机械领域和消费电子产品中。
它基于光、电或者磁的原理，能够实现高精度的旋转角度测量，具有速度快、响应灵敏、可靠性高和寿命长等特点。
下面详细介绍旋转编码器的工作原理。
旋转编码器通常由两个部分组成：旋转部分和测量部分。
旋转部分是安装在旋转轴上的，用于接收旋转运动。
测量部分则是与旋转部分相连，用于测量旋转角度和速度。
旋转部分一般由光栅盘和编码结构组成。
光栅盘是一个圆形或者环形的光透明圆盘，表面通常具有光栅结构。
光栅结构由一系列的透明和不透明线条组成，这些线条平行排列，间隔均匀。
编码结构安装在光栅盘的边缘，与光栅盘同心，与旋转轴相连。
编码结构一般由传感器和读取头组成。
测量部分通常由两个主要组件构成：光传感器和读取头。
光传感器是一种能够检测光强变化的设备，包括光电二极管和光敏电阻等。
读取头安装在光传感器上，负责接收和解读光信号。
当旋转部分开始旋转时，光栅盘上的光栅结构也会跟随旋转。
当光线通过光栅结构时，会发生光强的变化。
这个光强的变化会被光传感器接收到，并转化为电信号。
通过读取头对电信号进行解读和处理，就可以得到旋转角度和转动速度的信息。
读取头的工作原理是利用光栅结构对光的衍射效应。
当光线通过光栅结构时，会发生光的衍射和干涉现象。
在传感器中，读取头会将衍射产生的光信号转化为电信号。
这些电信号经过放大和处理后，可以得到旋转部分的精确位置信息。
除了光学原理，还有一种常见的旋转编码器工作原理是磁性原理。
这种编码器通过在旋转部分和测量部分上安装磁性材料，利用磁场的变化来测量旋转角度。
当旋转部分旋转时，磁场的方向和大小也会发生变化。
测量部分上的磁传感器能够感知磁场的变化，并将其转化为电信号。
通过对这些电信号进行解读和处理，可以得到旋转部分的位置和速度信息。
总的来说，旋转编码器是一种能够测量旋转角度和转动速度的传感器，其工作原理主要基于光、电或者磁的原理。
旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器旋转编码器工作原理编码器是一种用于测量旋转运动的设备，它可以将旋转运动转换为数字信号，以便在控制系统中进行处理和分析。
旋转编码器通常由光电传感器和编码盘组成。
1. 光电传感器：光电传感器是旋转编码器的核心部件之一。
它通常由发光二极管（LED）和光敏二极管（光电二极管或光敏三极管）组成。
发光二极管会发出光束，而光敏二极管则用于接收反射回来的光束。
当光束被物体遮挡或透过物体时，光敏二极管会产生相应的电信号。
2. 编码盘：编码盘是旋转编码器的另一个重要组成部分。
它通常由一系列刻有光学编码的光栅线或格栅线组成。
光栅线是由透明和不透明的条纹交替排列而成的，而格栅线则是由光栅线和参考线交替排列而成的。
当旋转编码器旋转时，光电传感器会通过检测光栅线和格栅线的变化来测量旋转角度。
3. 工作原理：旋转编码器的工作原理可以分为增量式编码器和绝对式编码器两种。
- 增量式编码器：增量式编码器通过检测光栅线和格栅线的变化来测量旋转角度。
当旋转编码器旋转时，光电传感器会产生脉冲信号，脉冲的数量和方向表示旋转的角度和方向。
增量式编码器可以分为两种类型：光电式和磁电式。
光电式编码器使用光栅线和光敏二极管进行测量，而磁电式编码器则使用磁栅线和霍尔传感器进行测量。
- 绝对式编码器：绝对式编码器可以直接测量旋转角度，而无需进行累积计数。
它通过在编码盘上刻上唯一的编码模式来实现这一功能。
当旋转编码器旋转时，光电传感器会读取编码盘上的编码模式，并将其转换为相应的数字信号。
绝对式编码器可以分为光学式和磁性式两种。
光学式绝对式编码器使用光栅线和光敏二极管进行测量，而磁性式绝对式编码器则使用磁栅线和霍尔传感器进行测量。
旋转编码器在许多领域中都得到了广泛的应用，例如机器人控制、数控机床、自动化生产线等。
它们可以提供精确的旋转角度测量，并且具有高分辨率、高精度和高可靠性的特点。
通过使用旋转编码器，可以实现对旋转运动的精确控制和定位，从而提高系统的性能和效率。
旋转编码器工作原理 __编码器
旋转编码器工作原理 __编码器旋转编码器工作原理编码器是一种常用的旋转传感器，用于测量旋转物体的角度或位置。
它通常由一个旋转部分和一个固定部分组成。
旋转部分固定在旋转物体上，而固定部分则安装在固定的位置上。
编码器通过检测旋转部分相对于固定部分的位置变化，来确定旋转物体的角度或位置。
编码器的工作原理基于光学或磁性原理。
下面将分别介绍这两种常见的编码器工作原理。
1. 光学编码器工作原理光学编码器利用光电传感器和光栅来测量旋转物体的角度或位置。
光栅是一种具有周期性透明和不透明条纹的光学元件。
当旋转部分旋转时，光栅会通过光电传感器产生脉冲信号。
这些脉冲信号的数量和频率与旋转部分的角度变化成正比。
光电传感器通常采用光电二极管或光电三极管。
它们能够将光信号转化为电信号。
当光栅上的透明和不透明条纹通过光电传感器时，光电传感器会产生相应的电信号。
这些电信号经过放大和处理后，可以用来测量旋转物体的角度或位置。
2. 磁性编码器工作原理磁性编码器利用磁性传感器和磁性标尺来测量旋转物体的角度或位置。
磁性标尺是一种具有磁性条纹的磁性元件。
当旋转部分旋转时，磁性标尺会通过磁性传感器产生脉冲信号。
这些脉冲信号的数量和频率与旋转部分的角度变化成正比。
磁性传感器通常采用霍尔效应传感器或磁阻传感器。
它们能够检测磁场的变化并将其转化为电信号。
当磁性标尺上的磁性条纹通过磁性传感器时，磁性传感器会产生相应的电信号。
这些电信号经过放大和处理后，可以用来测量旋转物体的角度或位置。
编码器的输出信号通常是脉冲信号，也可以是模拟信号或数字信号。
脉冲信号的数量和频率与旋转物体的角度变化成正比。
模拟信号可以直接表示旋转物体的角度或位置。
数字信号可以通过编码器内部的计数器来表示旋转物体的角度或位置。
编码器的分辨率是指它能够测量的最小角度变化或位置变化。
分辨率越高，编码器测量的角度或位置越精确。
分辨率通常以脉冲数或位数来表示。
编码器广泛应用于机械、自动化、电子等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
增量式旋转编码器工作原理
增量式旋转编码器通过内部两个光敏接受管转化其角度码盘的时序和相位关系，得到其角度码盘角度位移量增加（正方向）或减少（负方向）。
在接合数字电路特别是plc后，增量式旋转编码器在角度测量和角速度测量较绝对式旋转编码器更具有廉价和简易的优势。
增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90º，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
增量式旋转编码器的内部工作原理（附图）
增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90º，从而可方便地判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。
它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。
其缺点是无法输出轴转动的绝对位置信息。
A,B两点对应两个光敏接受管，A,B两点间距为 S2 ,角度码盘的光栅间距分别为S0和S1。
当角度码盘以某个速度匀速转动时，那么可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理角度码盘以其他的速度匀速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。
如果角度码盘做变速运动，把它看成为多个运动周期（在下面定义）的组合，那么每个运动周期中输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。
通过输出波形图可知每个运动周期的时序为
A B
1 1 0 1
0 0
1 0 A B
1 1 1 0 0 0 0 1
我们把当前的A,B输出值保存起来，与下一个A,B输出值做比较，就可以轻易的得出角度码盘的运动方向，
如果光栅格S0等于S1时，也就是S0和S1弧度夹角相同，且S2等于S0的1/2，那么可得到此次角度码盘运动位移角度为S0弧度夹角的1/2，除以所消毫的时间，就得到此次角度码盘运动位移角速度。
S0等于S1时，且S2等于S0的1/2时，1/4个运动周期就可以得到运动方向位和位移角度，如果S0不等于S1，S2不等于S0的1/2，那么要1个运动周期才可以得到运动方向位和位移角度了。
光电编码器检测装置本身是由电子元器件构成，它对安装环境有一定的技术要求，特别是在较恶劣环境下使用，要采取相应的保护措施，以使光电检测装置工作在其产品要求的技术条件下，才能发挥装置的技术性能。
否则光电检测装置的使用寿命及其工作的可靠性都将受到不同程度的影响。
结合光电检测装置在生产过程控制中的应用实践，在控制系统设计中；不宜采用光电检测装置的信号作为重要的控制信号，以避免光电装置突然损坏或工作不稳定（环境高温、湿度大、机械振动、外力碰创等）引起其他设备事故。
在控制系统中应用PLC程序实适进行过程控制的监控或干涉，以克服了因系统中采用光电装置而存在的各种缺陷，
是提高系统可靠性的有效途径。
应用
编码器与PLC的连接
编码器在工控项目中，作为测量角度、长度、速度控制的传感器，已经用得越来越多了，可是常常有PLC新手，对于编码器如何选型、如何连接、如何编程很困惑，就是PLC 老手，也会碰上手上的编码器与PLC 配不起来，重新再配耽误时间的问题，也会碰上现场情况复杂，干扰头痛的问题，现在根据我就自己掌握的东西简单说点,希望能够抛砖引玉,看到跟多更好的解决方案!
光电编码器，是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。
这是目前应用最多的传感器，光电编码器是由光栅盘和光电检
测装置组成。
光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。
由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。
旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。
因些可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。
不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。
输出两相脉冲的旋转编码器与FX系列PLC的连接,编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。
编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。
电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。
编码器的COM端与PLC输入COM端连接，A、B两相脉冲输出线直接与PLC的输入端连接，连接时要注意PLC输入的响应时间。
有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。
编码器如果是并行输出的，可以直接连接PLC或上位机的输入输出接点I/O，其信号数学格式应该是格雷码。
编码器有多少位就要占用PLC的多少位接点，如果是24伏推挽式输出，高电平有效为1，低电平为0；如果是集电极开路NPN 输出，则连接的接点也必须是NPN型的，其高电平有效，低电平为1。
能否将集电极开路NPN输出的接到正逻辑的PLC的IO上呢？这个问题留给大家来思考。
另外编码器选型需要特别注意：
一是：机械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。
二是：分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。
编码器的输出频率不要超过PLC的允许范围。
三是：电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E），集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。
其输出方式应和PLC接口电路相匹配。
编码器输出频率计算方法
频率 (HZ) 与时间（S）互为倒数：
1/0.5s=2HZ
1/0.1S=10HZ
脉冲编码器输出频率（以电机为例）：
电机 1500r/min 1500转/分钟
编码器 1000p/r 1000脉冲/转
编码器输出频率 f= (1000×1500) / 60 =25kHZ
高速计数器的输入可以分为 1、脉冲加方向
2、加/减脉冲
3、A、B两相90度相位差脉冲
当采用“A、B两相90度相位差脉冲”时可采用“1倍频计数”、“4倍频计数”两种，计数方向取决于输入脉冲的相位差：
A相超前B相90度时为“加计数”
B相超前A相90度时为“减计数”
1倍频计数：加计数时输入的高频信号只采集A相的上升沿
减计数时输入的高频信号只采集A相的下升沿
4倍频计数：计数时输入的高频信号采集 A相的上升沿、A相的下升沿
B相的上升沿、B相的下升沿。
具体接线如下：输出线依次接入后续设备相应的输入点，褐线接工作电
压的正极，蓝线接工作电压的负极。
⑵与计数器连接，以H7CX（OMRON制）为例
H7CX输入信号分为无电压输入和电压输入。
①无电压输入：
以无电压方式输入时，只接受NPN输出信号。
NPN集电极开路输出的接线方式如下：
具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复
位，则橙线接入7号端子。
NPN电压输出的接线方式如下：
接线方式与NPN集电极开路输出方式一样。
②电压输入
NPN集电极开路输出的接线方式如下图所示：
具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复
位，则橙线接入7号端子。
PNP集电极开路输出的接线方式如下图所示：
具体接线方式如下：褐线接电源正极，蓝线接电源负极，再从电源负极端拉根线接6号端子，黑线和白线接入8和9号端子，如果需要自动复位，
则橙线接入7号端子。
电机转速的闭环控制(编码
器+PLC+触摸屏)。
