二次回路调试方案
变电站二次设备调试方案两篇

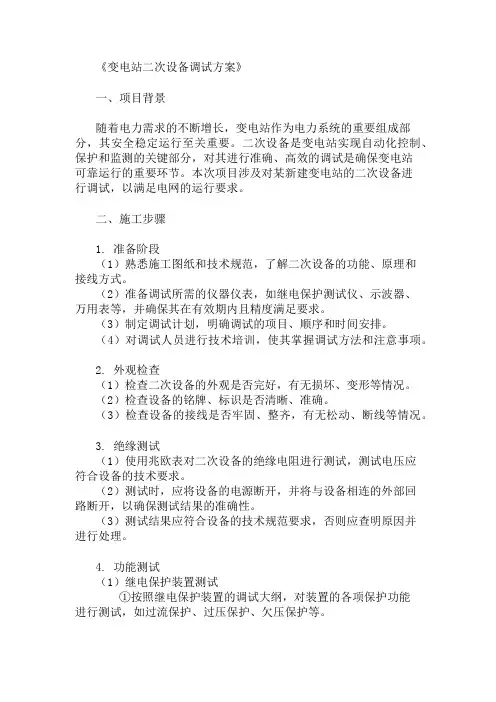

《变电站二次设备调试方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。
二次设备是变电站实现自动化控制、保护和监测的关键部分，对其进行准确、高效的调试是确保变电站可靠运行的重要环节。
本次项目涉及对某新建变电站的二次设备进行调试，以满足电网的运行要求。
二、施工步骤1. 准备阶段（1）熟悉施工图纸和技术规范，了解二次设备的功能、原理和接线方式。
（2）准备调试所需的仪器仪表，如继电保护测试仪、示波器、万用表等，并确保其在有效期内且精度满足要求。
（3）制定调试计划，明确调试的项目、顺序和时间安排。
（4）对调试人员进行技术培训，使其掌握调试方法和注意事项。
2. 外观检查（1）检查二次设备的外观是否完好，有无损坏、变形等情况。
（2）检查设备的铭牌、标识是否清晰、准确。
（3）检查设备的接线是否牢固、整齐，有无松动、断线等情况。
3. 绝缘测试（1）使用兆欧表对二次设备的绝缘电阻进行测试，测试电压应符合设备的技术要求。
（2）测试时，应将设备的电源断开，并将与设备相连的外部回路断开，以确保测试结果的准确性。
（3）测试结果应符合设备的技术规范要求，否则应查明原因并进行处理。
4. 功能测试（1）继电保护装置测试①按照继电保护装置的调试大纲，对装置的各项保护功能进行测试，如过流保护、过压保护、欠压保护等。
②测试时，应模拟各种故障情况，检查保护装置的动作是否正确、可靠。
③对保护装置的定值进行校验，确保定值设置准确无误。
（2）测控装置测试①对测控装置的遥测、遥信、遥控功能进行测试，检查数据的准确性和可靠性。
②测试时，应模拟各种运行状态，检查测控装置的响应是否及时、准确。
③对测控装置的通信功能进行测试，确保与后台监控系统的通信正常。
（3）自动装置测试①对自动装置的功能进行测试，如备用电源自动投入装置、自动重合闸装置等。
②测试时，应模拟各种故障情况，检查自动装置的动作是否正确、可靠。
电气调试方案

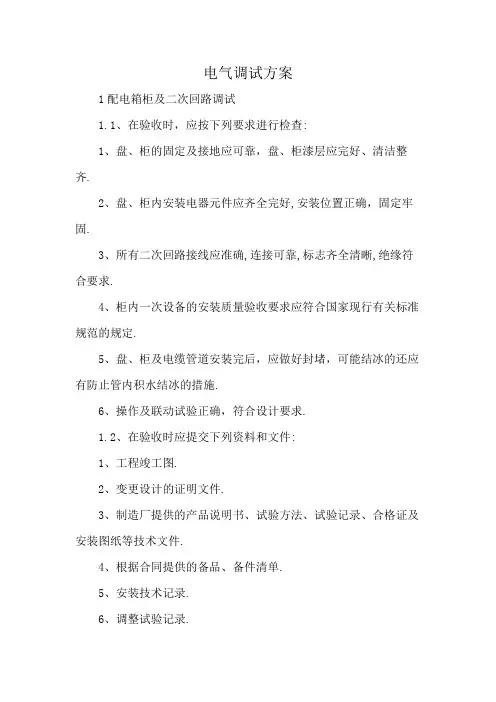

电气调试方案1配电箱柜及二次回路调试1.1、在验收时，应按下列要求进行检查:1、盘、柜的固定及接地应可靠，盘、柜漆层应完好、清洁整齐.2、盘、柜内安装电器元件应齐全完好,安装位置正确，固定牢固.3、所有二次回路接线应准确,连接可靠,标志齐全清晰,绝缘符合要求.4、柜内一次设备的安装质量验收要求应符合国家现行有关标准规范的规定.5、盘、柜及电缆管道安装完后，应做好封堵，可能结冰的还应有防止管内积水结冰的措施.6、操作及联动试验正确，符合设计要求.1.2、在验收时应提交下列资料和文件:1、工程竣工图.2、变更设计的证明文件.3、制造厂提供的产品说明书、试验方法、试验记录、合格证及安装图纸等技术文件.4、根据合同提供的备品、备件清单.5、安装技术记录.6、调整试验记录.2接地装置调试2.1、在验收时应按下列要求进行检查:1、整个接地网外露部分的连接可靠,接地线规格正确，防腐完好，标志齐全明显.2、接地装置的安装部位和高度符合设计要求.3、供连接临时接地线用的连接板的数量和位置符合设计要求.4、工频接地电阻值及设计要求的其他测试参数符合设计规定，雨后不应立即测量接地电阻.2.3、在验收时，应提交下列资料和文件:1、实际施工的竣工图.2、变更设计的证明文件.3、安装技术记录(包括隐蔽工程记录等).4、测试记录.3电缆调试3.1、在验收电缆时应按下列要求检查:1、电缆规格应符合规定、排列整齐，无机械损伤;标志牌应装设齐全、正确、清晰。
2、电缆的固定弯曲半径、有关距离和电力电缆的金属保护层的接线、相序、排列应符合设计要求。
3、接地应良好，接地电阻符合设计。
4、电缆终端的相色应正确，电缆支架金属部件防腐层应完好。
5、电缆夹层应无杂物，照明、通风、排水等设施应符合设计要求。
6、防火措施符合设计，且施工质量合格。
(7)、电缆路径标志应与实际路径符合,路径标志应清晰、牢固，间距适当。
3.2、隐蔽工程应在施工过程中进行中间验收，并做好签证。
线路保护调试方法
线路保护调试流程—保护带负荷向量检查
a) 测量电压、电流的幅值及相位关系。
b) 测量电流差动保护各组电流互感器的相位及 差动回路中的差电流(或差电压)，以判明差动 回路接线的正确性及电流变比补偿回路的正确 性。所有差动保护（母线、变压器、发电机的 纵、横差等）在投入运行前，除测定相回路和 差回路外，还必须测量各中性线的不平衡电流、 电压，以保证装置和二次回路接线的正确性。
线路保护的调试方法—差动保护
（2）差动电流低值试验 仅投主保护压板，检查通道正常，加正常电压，
保护充电，直至“充电”灯亮； 加入1.05倍 Im/2单相电流，保护选相单跳，动作时间4060毫秒左右,此时为稳态二段差动继电器，加 入0.95倍Im/2单相电流 ，保护不动。Im为 “差动电流低定值”、“1.5Un/Xcl”中的高 值
（2）若同一被保护设备的各套保护装置皆接于同一电 流互感器二次回路，则按回路的实际接线，自电流互 感器引进的第一套保护屏的端子排上接入试验电流、 电压，以检验各套保护相互间的动作关系是否正确； 如果同一被保护设备的各套保护装置分别接于不同的 电流回路时，则应临时将各套保护的电流回路串联后 进行整组试验。
c) 对高频相差保护、导引线保护，须进行所在线 路两侧电流电压相别、相位一致性的检验。
线路保护的调试方法
保护调试应具备的条件 （1）被试保护屏所保护的一次设备主接线及相
关二次设备电气位置示意图、平面布置图 及 相关参数 （2）熟悉调试设备的原理 （3）熟悉被试保护屏组屏设计图纸 （4）熟悉试验仪器使用 （5）使用最新的定值 （6）作业指导书、标准化作业卡、原始记录
二次回路的运行检查和故障处理范本
二次回路的运行检查和故障处理范本二次回路是电力系统中的重要部分，其运行检查和故障处理非常重要。
本文将提供一个____字的范本，包括二次回路的运行检查、故障处理以及常见故障的排查方法和解决方案。
一、二次回路的运行检查1. 检查二次回路的接线情况：检查二次回路各个设备之间的连接是否良好，是否符合接线图要求。
2. 检查二次回路的电气连接：检查二次回路的电气连接是否牢固，插头和插座是否完好，是否有松动或腐蚀现象。
3. 检查二次回路的绝缘状态：使用绝缘电阻测试仪对二次回路进行绝缘测试，检查绝缘电阻是否符合要求，是否存在绝缘击穿的风险。
4. 检查二次回路的测量仪器：检查二次回路中的测量仪器是否正常工作，是否显示准确的测量值。
5. 检查二次回路的保护装置：检查二次回路中的保护装置是否正常运行，是否能够对系统故障进行快速、准确的保护。
6. 检查二次回路的通信设备：检查二次回路中的通信设备是否正常工作，是否能够与其他设备进行正常的通信。
7. 检查二次回路的数据记录设备：检查二次回路中的数据记录设备是否正常工作，是否能够准确记录系统运行的数据。
8. 检查二次回路的接地系统：检查二次回路的接地系统是否符合要求，是否存在接地故障的风险。
二、二次回路的故障处理1. 故障现象的观察：当二次回路发生故障时，首先要观察故障现象，了解故障的具体表现。
2. 故障原因的分析：根据故障现象和所了解的系统情况，对故障原因进行初步分析。
3. 故障现场的检查：对故障现场进行仔细检查，查找可能存在的故障原因。
4. 重要设备的检查：对二次回路中的重要设备进行详细检查，例如保护装置、测量仪器、通信设备等。
5. 排除明显故障：首先排除一些明显的故障，例如电源故障、设备损坏等。
6. 逐步排查故障：根据故障现象和已有的信息，逐步排查可能的故障原因，例如接线松动、线路短路等。
7. 测试和验证：在进行故障排查的过程中，可以进行一些测试和验证，检查故障排查的效果。
二次系统调试方案
110kV××变电站工程110kV××变电站工程二次调试试验方案批准：审核：编制：×××××110KV××变电站工程项目经理部年月日一、编制依据1．GB/T14285-2006 国家标准《继电保护和安全自动装置技术规》；2．中华人民国国家标准（GB/T 50976-2014）：《继电保护及二次回路安装及验收规》3. 2009版《国家电网公司电力安全工作规程（变电部分）》；4.DL/5009.3-1013 《电力建设安全工作规程》第三部分：变电站4. 本工程项目相关设计图纸及相应的图集，图审纪要及相关设计文件。
二、本期工程概况本工程110kV××变电站，共有110kV两个进线间隔，一个主变间隔，一个桥间隔；10 kV部分有十二个出线、两个站变、一个PT柜、一个分段柜及10kV两组电容器。
相关的保护有110kV主变保护一套、110kV 备自投装置一套、10kV线路保护十二套、10kV 站变保护两套、10kV电容器保护两套、主变测控一套、110kV线路测控一套、公用测控一套、PT并列装置两套、低周低压减载装置一套、小电流接地选线装置一套、400V进线备自投装置调试。
本工程主要工作：1、110kV主变保护装置调试及整组试验2、10kV线路保护、站变保护及电容器保护装置调试及整组试验3、主变测控、110kV线路测控、公用测控装置调试及整组试验4、PT并列装置调试及整组试验5、低周低压减载装置、小电流接地选线装置调试及整组试验6、110kV 备自投装置调试及整组试验7、400V进线备自投装置调试三、组织措施四、质量控制目标和措施：本次试验质量控制目标：试验准确率：100℅；业主投诉率：零投诉。
1、为实现本次试验的既定目标，提供优质高效的专业服务，特制定以下几点措施：1.1、使用合格的经过检验的试验仪器；1.2、若出现试验数据与出厂试验数据有明显差别时应用二台以上经过检验的仪器测试并进行对比，以保证试验的准确性。
精选变电站二次设备调试方案两篇

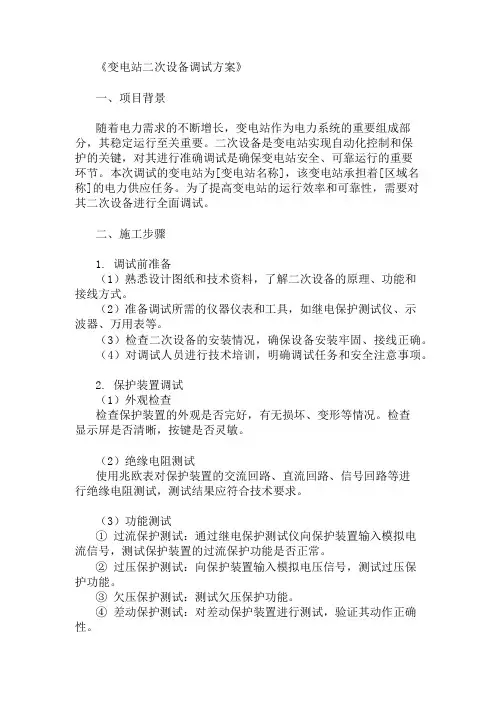

《变电站二次设备调试方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其稳定运行至关重要。
二次设备是变电站实现自动化控制和保护的关键，对其进行准确调试是确保变电站安全、可靠运行的重要环节。
本次调试的变电站为[变电站名称]，该变电站承担着[区域名称]的电力供应任务。
为了提高变电站的运行效率和可靠性，需要对其二次设备进行全面调试。
二、施工步骤1. 调试前准备（1）熟悉设计图纸和技术资料，了解二次设备的原理、功能和接线方式。
（2）准备调试所需的仪器仪表和工具，如继电保护测试仪、示波器、万用表等。
（3）检查二次设备的安装情况，确保设备安装牢固、接线正确。
（4）对调试人员进行技术培训，明确调试任务和安全注意事项。
2. 保护装置调试（1）外观检查检查保护装置的外观是否完好，有无损坏、变形等情况。
检查显示屏是否清晰，按键是否灵敏。
（2）绝缘电阻测试使用兆欧表对保护装置的交流回路、直流回路、信号回路等进行绝缘电阻测试，测试结果应符合技术要求。
（3）功能测试① 过流保护测试：通过继电保护测试仪向保护装置输入模拟电流信号，测试保护装置的过流保护功能是否正常。
② 过压保护测试：向保护装置输入模拟电压信号，测试过压保护功能。
③ 欠压保护测试：测试欠压保护功能。
④ 差动保护测试：对差动保护装置进行测试，验证其动作正确性。
⑤ 其他保护功能测试：根据设计要求，对保护装置的其他保护功能进行测试。
（4）定值校验按照设计定值单，对保护装置的定值进行校验，确保定值准确无误。
3. 测控装置调试（1）外观检查同保护装置外观检查。
（2）绝缘电阻测试同保护装置绝缘电阻测试。
（3）功能测试① 遥测功能测试：通过模拟输入信号，测试测控装置的遥测功能是否正常，包括电压、电流、功率等参数的测量精度。
② 遥信功能测试：模拟开关量输入信号，测试遥信功能是否正常。
③ 遥控功能测试：通过测控装置对断路器、隔离开关等设备进行遥控操作，测试遥控功能是否正常。
刍议如何做好继电保护二次回路调试工作
科 技 创 新
刍议如 何 做好 继 电保 护 二次 回路 调试 工作
李 锋 党 镇 军
（ 陕西省地 方电力（ 集团） 有限公司商洛供 电分公 司， 陕西 商洛 ７ １ １ ５ ０ ０ ）
摘 要： 继电保护、 变电站二次回路还有 自动装置是 电力 系统的重要组成部分 ， 不仅能够有效的维护 电力 系统中电网 系统的安全 稳定运行 ， 同时还能够有效的防止电力系统事故的发 生。 文章阐述 了继电保护二次回路在电网的正常安全运行中的重要性 ， 并对 如何做好 继电保护二次回路调试工作的调试技 巧进行分析和总结 ， 为继电保护二次回路 断 路 器 远 动 和现 场 操 作 调 试 、 站 用 直 流 电系 统 的检 查 和调 试 、 以及 电流 电压 互感 器 回路试 验 。 在对各继电保护装置进行调试的过程 中， 要严格按照装置技术 说明提供的设计 图纸 、 参数设置方法 以及保护功能进行调试 ， 为确 保保护装置和动作的准确性 ， 要采用继电保护测试仪在 系统的端子 处 增加 相 关 的 电流 电压 量 和开 关量 。调试 内容 主要 分 为 以下几 步 ： （ １ ） 检 查 反 事 故 措施 条 款 的执 行 情 况 是 否 合 格 ， 比 如接 地线 的 安装 、 端子 的防 污 闪等 。 （ ２ ） ｚ 次安 装 还 没有 开 始 之前 ， 试 验员 应 该 进场 进 行 绝 缘检 查 。 接线前， 分别用 ５ ０ ０ Ｖ摇表和 １ ０ ０ ０ Ｖ摇表分别对装置绝缘和外回路 绝 缘进 行 测量 。 （ ３ ） 对逆变 电源的 自启动装置 、 拉合空开 以及装置弱电开入 电 源输出进行检验 ， 检查方法为逐项检查。 （ ４ ） 对装置的 自检功能、 运行灯 、 定值整定、 空开设置 、 固化 以及 切换等项 目进行检查 。检查中首先要对设备进行初 步通 电， 确定 回 路并无异常现象 ； 然后对寄生 回路进行通电检查 ， 确定无寄生串 电 现象 ； 对 于所 有 有可 能 穿 点 的 电源应 先 空 开 ， 然 后逐 个 断 开 ， 检 查 有 无发生串电现象 。 （ ５ ） 对零 漂 、 采样 、 内部 开 入 以 及外 部 开 入 进 行 检 查 ， 在 零 漂 值 的记 录 中 ， 为 了确 保 记 录 的准 确 性 ， 记 录员 要 持 续 观 察 一 段 时 间 才 能记录数据 ， 在 外 部 开入 检 查 中可 以 通 过 短接 端 子进 行 模 拟 ， 内部 开 入 检查 必 要进 行 实 际模 拟 。 （ ６ ） 按照各项保护功能的逻辑方框 图对保 护装置逻辑校验功能 进 行 检验 ， 以对 跳 闸 、 重 合 闸 等动 作 逻 辑 的检 查 为 重 点 ， 注重 定 值 准 确 性 的检 验 。 （ ７ ） 采用保 护试验仪对开关的跳闸、 重合 闸以及三跳 、 重合等进 行 分 相试 验 ， 以确保 传 动 的顺 利进 行 ， 提 高 系统 运 行 的可 靠性 。 传 动 时， 要 注 意观 察 后 台信 号 的状 态 ， 以及 信 号 发 出 的时 间 顺 序 是 否 正 确。 （ ８ ） 最后 ， 要 对站 用 直 流 电系 统 以及 电流 电压 互 感 器 回路 的 安 全性和稳定性进行检查和试验 ， 这主要分为两次试验 ， 一次为通流 试验 ， 一 次为 二 次升 压 试 验 。在 通 流试 验 汇 总 首先 用 大 电 流发 生 器 给Ｃ Ｔ通 电 ， 判 断 电流互 感 器 的变 化是 否 正 常 。在 二 次升 压 试 验 中 ， 先要将端子箱的以后的二次电压回路全部连接好 ， 在一个 电压 回路 中加 上 额 定 电 压 ，然 后 利 用 万 用表 检 查 回路 中各 处 电压 值 是 否 正 常。 ３ 总结语 随着 微 机继 电保 护 二 次 回路 装 置 的应 用 和 推 广 ， 目前我 国机 电 保 护装 置 逐 渐 向 自动化 发 展 ， 电力 系统 对 于 继 电保 护 二 次 回路 调 试 试。 工作的基本要求为“ 快速 、 灵敏 可靠” ， 在 日常的继 电保护二次 回路 （ ６ ） 远动 功 能调 试 。在 远动 功 能 调试 过 程 中 ， 必 须保 证 电度 量 、 调 试工 作 中 ，工 作人 员 应 该严 格 按 照 要求 对 系 统进 行 检 查 和 调试 ， 遥控量 等各项数据传输 正确 ， 确保 与调度端完全相同 ， 必要 时要对 使 其 能够 在 电力 系 统 的安 全稳 定 运行 中发 挥其 应 有 的作 用 。 变 电站 数 据库 数据 以及 上行 信 息 和下 行 信息 进 行调 试 。 参 考 文 献 ２ ＿ ２ 继 电保 护 在调 试 工作 中的 调试 ［ １ ］ 张恩 伊 ． 我 国 电力 系统 继 电保 护 技 术 的现 状 与 趋 势『 Ｊ ］ ． 黑 龙 江科 技 变 电站 继 电保 护 调试 主要 可 以 分 为三 个 基本 部 分 ：逻 辑 部 分 、 信息． ２ ０ １ １ （ ０ ２ ） ： ６ ５ — ６ ７ ． 测量部分和执行部分。 其中逻辑部分主要是对保护设备的工作状态 ［ ２ ］ Ｙ － － ￣ ： ４ 永， 张 红 霞， 张 立 才． 电厂 继 电保 护 二 次 回路 改 造 问题 探 讨 ［ Ｊ ］ ． 进行判断， 进而做出科学 、 合理的决定 ； 测量部分主要是对保护设备 中 国城 市经 济． ２ ０ １ ２ （ ０ ３ ） ： ５ ６ — ５ ８ ． 工作状态 的数据记录 ；执行部分则是作出决策之后要将其付诸执 作者简介 ： 李锋 （１ ９ ６ ８ ． ６ 一 ） ， 男，陕西镇安人，工程 师， 研 究方 行。 在调试过程 中， 要求工作人员要熟悉全站二次 回路 的设计， 制定 向 ： 变 电设备 检 修 、 继 电保 护二 次 调试 等 工作 。 出切 试 可行 的调试 方 案 。 党镇军 （ １ ９ ６ ６ ． ３ 一 ） 男， 陕 西镇
24年变电站电气设备调试记录方案
《变电站电气设备调试记录方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其稳定运行至关重要。
为了确保变电站电气设备的安全可靠运行，提高供电质量，需要对变电站的电气设备进行全面的调试。
本次调试的变电站为[变电站名称]，该变电站主要承担着[供电区域]的电力供应任务。
变电站内的电气设备包括变压器、断路器、隔离开关、互感器、避雷器等。
本次调试的目的是检验这些电气设备的性能是否符合设计要求，以及在运行过程中是否存在潜在的问题。
通过调试，可以及时发现并解决问题，为变电站的正式投运做好准备。
二、施工步骤1. 调试前准备（1）熟悉电气设备的技术资料和调试要求，制定详细的调试计划。
（2）准备好调试所需的仪器仪表、工具和材料，确保其性能良好、精度符合要求。
（3）对调试人员进行技术培训和安全交底，明确调试任务和注意事项。
（4）检查电气设备的安装情况，确保设备安装牢固、接线正确。
2. 变压器调试（1）测量变压器的绕组直流电阻，检查各相绕组电阻是否平衡，与出厂值相比是否有明显变化。
（2）进行变压器的绝缘电阻测试，包括绕组对地绝缘电阻、绕组间绝缘电阻等，判断变压器的绝缘状况。
（3）进行变压器的变比测试，检查变压器的变比是否符合设计要求。
（4）进行变压器的空载试验，测量变压器的空载电流和空载损耗，检查变压器的铁芯质量。
（5）进行变压器的负载试验，测量变压器的负载电流和负载损耗，检查变压器的绕组质量。
3. 断路器调试（1）进行断路器的绝缘电阻测试，检查断路器的绝缘状况。
（2）进行断路器的导电回路电阻测试，检查断路器的接触电阻是否符合要求。
（3）进行断路器的分合闸时间测试，检查断路器的分合闸速度是否符合要求。
（4）进行断路器的低电压动作试验，检查断路器在低电压下能否可靠动作。
4. 隔离开关调试（1）进行隔离开关的绝缘电阻测试，检查隔离开关的绝缘状况。
（2）进行隔离开关的接触电阻测试，检查隔离开关的接触是否良好。
浅析发电厂电气二次调试问题和对策
浅析发电厂电气二次调试问题和对策摘要：二次设备的安全稳定运行，将影响到发电厂运行的稳定性，为此，在发电厂进行电气二次调试时，应当分析二次调试存在的问题，并采取针对性解决措施，消除二次设备的运行安全隐患，提升发电厂整体运行的安全性与可靠性。
本文就发电厂电气二次调试问题与对策进行研究分析。
关键词：发电厂；电气二次调试；问题与对策引言：发电厂运行过程中，需要对电气二次设备进行专业调试，消除二次设备运行的安全隐患。
鉴于二次设备调试工作的特殊性，应当围绕二次设备的运行技术规范，编制科学严谨的调试方案，为后续的调试工作开展提供依据。
一、发电厂电气二次调试相关问题分析（一）二次回路的检查问题在二次调试工作开展时，需要针对电气二次设备进行转换测试与系统测试，而其中的转化测试，则可以划分为单次调试与二次调试，基于二次回路的检查，能够有效排除相关故障。
在实际检查过程中，工作人员需要采取万用表进行串联，进而根据万用表的显示判断回路的运行情况。
该环节工作开展阶段，工作人员容易疏忽大意，从而影响到实际工作开展的效果。
（二）二次回路极性的检验问题工作人员在针对二次回路的极性进行检验检测时，应当对发电厂的次级电路极性进行客观判断，如电流互感器的极性检测判断，以保证电流互感器后续运行的安全性与稳定性。
而在具体测试时，主要是采取一次电流和二次电流法，对获得的数据信息进行分析，评估相关极性的准确性。
通过对实际工作开展的问题分析可知，由于选择的电流互感器类型不适宜、容量不匹配，直接影响到后续调试工作的成效[1]。
二、发电厂电气二次调试工作改进措施（一）电气二次调试的规范化在发电厂开展电气二次调试工作时，为保证调试工作开展的有效性，则采取传统的校准法，即工作人员利用特殊的装置，针对异步阻抗电路的端点阻抗进行测试。
基于对相关测试数据的分析，则能够基本判断出阻抗电路所在位置。
该种二次调试的方式效率相对较低，且容易出现问题，无法保证发电厂电气二次调试工作整体开展的安全性与可靠性。
继电保护二次回路试验方法
继电保护二次回路试验方法一、产品概述继电保护二次回路是继电保护系统的重要组成部分，就整个继电保护系统而言，二次回路虽只是一个较小的方面，但它的故障不仅直接影响继电保护设备动作的正确性，而且关系到系统的安全稳定运行。
因此，继电保护二次回路的试验工作作为继电保护设备投用过程中的一个重要环节，必须得到足够重视。
二、二次回路通电试验前应具备的条件1、.设备安装完毕，电缆敷设、接线完毕。
2、测量仪表、继电器、保护自动装置等检验、整定完毕。
3、控制开关、信号灯、直流空气断路器、交流空气断路器、电阻器等经检查型号无误、完好无缺。
4、互感器已经试验，并合格。
对于互感器的连接，要特别注意其极性。
5、断路器等开关设备安装、调整、试验完毕，就地电动操作情况正常, 有关辅助触点已调整合适。
6、伺服电机已在就地试转过，其方向与要求一致。
7、在不带电情况下，经检查回路连接正确，原理图、展开图、安装图核对无误；并与实际设备、实际接线相符，接线螺丝接触可靠。
8、盘、台前后的控制开关、信号灯、直流空气断路器、交流空气断路器等各元件的标签、标志齐全且清晰正确。
9、接到端子排和设备上的电缆芯和绝缘导线应有标志并避免跳、合回路靠近正电源。
弱电和强电回路严禁合用一根电缆，并应采取抗干扰措施。
10、的直流电源应有专用的熔断器。
三、二次回路通电试验前应注意事项1、格执行DL408—1991《电业安全工作规程》及有关保安规程中的有关规定，并编制好经技术负责人审核后签署的试验方案和填写好继电保护安全措施票。
了解工作地点一、二次设备的运行情况，本工作与运行设备有无直接联系和与其他班组相互配合的工作。
2、工作人员应分工明确并熟悉图纸与检验规程等的有关资料。
工作负责人应认真核对运行人员所做的安全措施是否符合实际要求。
3、所试验的回路与暂时不试验的回路或已投入运行的回路分开(解除连线或断开压板)，以防误动作或发生危险。
严格按照作业指导书上的调试项目做好技术和安全措施的交底工作，做到每个工作人员心中有数。
《电气装置安装工程盘、柜和二次回路接线施工和验收规范方案》GB5
电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171—92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期： 1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标［1992］911号根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB50170—92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92、《电气装置安装工程蓄电池施工及验收规范》GB50172 —92、《电气装置安装工程电缆线路施工及验收规范》GB50168—92和《电气装置安装工程接地装置施工及验收规范》GB50169—92为强制性国家标准，自1993年7月1日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年12月修订说明本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
修订过程中，规范组进行了广泛调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分五章和一个附录。
这次修订主要增加了弱电回路抗干扰、静态保护和微机监控等方面的内容。
本规范执行过程中，如发现有欠妥之处，请将意见和有关资料直接函寄本规范的管理单位能源部电力建设研究所(北京良乡，邮政编码：102401)，以便今后修订时参考。
变电站电气系统调试方案两篇
《变电站电气系统调试方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，新建了一座[变电站名称]变电站。
该变电站的电气系统包括变压器、开关柜、断路器、继电保护装置等设备。
为了保证这些设备在投入运行后能够正常工作，需要进行全面的电气系统调试。
本次调试的目的是验证电气系统的设计、安装质量，确保设备的性能符合技术要求，为变电站的安全、可靠运行提供保障。
二、施工步骤1. 调试前准备- 收集电气系统的设计图纸、设备说明书、调试大纲等技术资料。
- 组织调试人员进行技术培训，熟悉调试方法和操作规程。
- 准备调试所需的仪器、仪表和工具，确保其精度和可靠性。
- 对电气设备进行外观检查，检查设备是否有损坏、变形、松动等情况。
- 检查电气设备的接线是否正确、牢固，接地是否良好。
2. 变压器调试- 测量变压器的绕组直流电阻，检查绕组是否有短路、断路等情况。
- 测量变压器的绝缘电阻，检查绝缘是否良好。
- 进行变压器的变比测量，检查变比是否符合设计要求。
- 进行变压器的空载试验，检查变压器的空载损耗和空载电流是否符合技术要求。
- 进行变压器的负载试验，检查变压器的负载损耗和短路阻抗是否符合技术要求。
3. 开关柜调试- 检查开关柜的机械操作机构是否灵活、可靠，分合闸指示是否正确。
- 测量开关柜的绝缘电阻，检查绝缘是否良好。
- 进行开关柜的工频耐压试验，检查开关柜的绝缘强度是否符合技术要求。
- 检查开关柜的二次回路接线是否正确、牢固，继电保护装置是否动作准确、可靠。
4. 断路器调试- 检查断路器的机械操作机构是否灵活、可靠，分合闸指示是否正确。
- 测量断路器的绝缘电阻，检查绝缘是否良好。
- 进行断路器的工频耐压试验，检查断路器的绝缘强度是否符合技术要求。
- 进行断路器的特性试验，测量断路器的分合闸时间、速度、同期性等参数，检查是否符合技术要求。
5. 继电保护装置调试- 检查继电保护装置的接线是否正确、牢固，保护定值是否符合设计要求。
变电所二次调试方案
1 作业任务 (3)2 编写依据 (3)3 作业准备 (3)4 作业内容及要点、说明 (3)5 作业质量标准及工艺质量控制措施 (11)6 技术资料要求 (11)7 危（wei）险源、环境因素辨识及防范措施、文明施工标准 (11)8 有关计算及其分析 (12)9 附录 (12)110KV 母线、主变及其附属设备、10KV 配电系统及其附属设备、10KV 无功补偿系、220V 直流系统、UPS 系统、监控系统、故障信息系统等a) 《继电保护和安全自动装置技术规程》 (GB 14285-2022)；b) 《电力系统安全工作规程》；c) 《继电保护及电网自动安全装置试验方法》d)国家电网公司十八项电网重大反事故措施(试行)e)设计图纸f)相关厂家技术资料调试人员应保证较高的素质，对即将进行的工作有充分的准备，试验负责人须具有助理工程师及以上职称，独立负责调试两个以上同类型变电所经验。
调试人员需具有相应的调试作业资质。
本次试验使用的表计、仪器均能及时到达现场，均在有效期内。
所需主要仪器如下：a) 数字万用表两块(FLUKE)b) 继电保护测试仪一台(ONLLY-A460)c) 相序表d) 记忆示波器(DSS5020A)e) 数字双钳相位伏安表(ML100)a) 一次系统设备安装完毕，二次接线完成b)直流和UPS 系统安装调试结束，直流和UPS 电源能正常工作c)试验仪表应经检验合格，其精度应不低于0.5 级d)单体调试结束，开关设备能就地分合e)试验回路的接线原则，应使加入保护装置的电气量与实际情况相符合。
摹拟故障的试验回路，应具备对保护装置进行整组试验的条件与设计相符2.1.1 2.1.2 2.1.3 2.2.1 2.2.23.1.1 3.1.2 3.1.33.1.4 3.1.53.1.6 3.2.1 3.2.2 3.2.3 3.2.4 电流互感器变比、使用容量、准确级、绕组组别电压互感器变比、使用容量、准确级、绕组组别检查电流、电压互感器所用绕组的极性、安装位置的正确性CT 二次回路的交流阻抗测试核算CT 容量及所带负载满足差动保护的误差要求检查电流、电压互感器二次绕组所有二次接线的正确性，并与设计图纸相符及端子排引线螺钉压接的可靠性检查二次电缆标识以及电缆芯的标示正确性，并与设计图纸相符PT 二次回路一点(N600)接地核查，一点接地点位置CT 二次回路一点接地核查，一点接地点位置PT 二次回路空开及其级配检查新安装检验时要从PT 二次就地端子箱通入额定电压，检查保护装置的电压值，要求压降不应超过额定电压的3％对回路的所有部件进行观察、清扫与必要的检修及调整。
电力系统二次回路故障查找及处理分析
扩大断路器合闸回路的监视范围：按照目前的通用设计，合闸位置继电器（HWJ）在分闸回路首端接入，故分闸回路的完整性处于监视范围，而跳闸位置继电器（TWJ）在合闸回路的断路器辅助开关接点前端接入，无法对合闸回路的完整性进行监视。若将TWJ接入点前移，会给继电保护正确动作带来较多不确定因素，尤其是当弹簧机构储能时间（10～20s）大于保护重合闸充电时间（约15s）时，可能导致线路单次故障时开关多次重合闸，所以不推荐采用该方案。
结束语
综上所述，电力系统电流二次回路中串接故障录波及行波测距装置的做法，使得性质不同的2类二次设备通过电流二次回路发生联系，存在较大安全隐患，是近年来多起事故中导致线路保护误动作的重要原因。
参考文献
[1]黄义祺.浅述继电保护二次回路故障检修建议[J].科技创新导报,2018,15(17):52-53.
2.2电压互感器的配置
电压互感器的数量和配置与主接线方式有关，应满足测量、保护、同期和自动装置的要求，应保证在运行方式改变时，保护装置不得失压，同期点的两侧都能提取到电压。220kV及以下按母线配置，330kV及以上按间隔配置。
2.3二次接线错误
要是继电保护设施工作人员技术水平较差，就会因为操作存在问题，进而出现二次回路的故障问题，其中包括接线端的松动情况和其他设备运行故障，继电保护设备的使用效果会受到影响，很难发挥实际的作用，这些问题需要得到相关人员的高度重视。
关键词：电力系统；二次回路；故障查找；处理
引言
为适应时代发展和社会用电需求，电力系统的自动化程度和智能化水平正在逐步提高，同时对其安全可靠性的要求变得更为严苛，这就需要我们基于电厂继电保护二次回路调试技术，增强继电保护的保护功能，改善电力系统的运行水平。
铁岭风电场二次调试方案 -
华能铁岭平顶堡风电场66KV升压站二次调试方案河南第一火电建设公司调试所目录一、工程概况二、试验内容、所用仪器三、调试步骤与方法四、调试组织机构五、调试进度计划六、质量与保证措施七、安全施工措施八、文明施工管理一、工程概况1．变电站概况华能铁岭平顶堡风电场66KV升压站本期装设一台三相变压器，容量为50MVA，电压比为66KV/35kV，66kV系统2#主变间隔，66KV 线路间隔,66KV 母线PT间隔。
35kV系统进线三回，站用变一个,无功补偿。
35KVⅡ母线PT 一组66kV电气采用单母线主接线方式；35kV采用单母线分段接线。
2．二次调试工程包括(1)66KV主变保护（2）主变非电量保护（3）线路测控，主变测控（4）故障信息远传（5）35KV线路保护(6) 故障录波(7) 电能质量监测（8）后台传动（9）公用测控屏调试（10）电度表屏调试（11）PT、CT回路检查（12）操作回路检查（13）信号回路检查（14）直流屏回路检查3．工作量统计表(1).高压设备(2).继电保护二、试验内容、所用仪器仪表及试验依据2.1 试验内容2.2.继电保护2.3所用仪器保护仪器2.4.试验依据2.4.1<电气装置安装工程电气设备交接试验规程>2.4.2<继电保护和电网安全自动装置检验规程>2.4.3<继电保护及电网安全自动装置反事故措施>2.4.4<变电工程电气设备交接试验作业指导书>2.4.5<保护装置及计量仪表检验作业指导书>2.4.6厂家技术资料三、调试步骤与方法：3.1 电流、电压互感器的调试：3.11检查电流、电压互感器的铭牌参数是否完整；3.12所有绕组的极性；3.13 所有绕组及其抽头的变比；3.14电压互感器在各使用容量下的准确级；3.15 电流互感器各绕组的准确级(级别)、容量及内部安装位置；3.16 二次绕组的直流电阻(各抽头)；3.17 电流互感器各绕组的伏安特性；3.18 电流、电压互感器二次回路绝缘电阻检查；3.19 电流、电压互感器二次回路接线正确性检查；3.2二次回路的检查：3.21在被保护设备的断路器、电流互感器以及电压回路与其他单元设备的回路完全断开后方可进行；3.22检查电流二次回路的接地点与接地状况，电流互感器的二次回路必须分别且只能有一点接地；由几组电流互感器二次组合的电流回路，应在有直接电气连接处一点接地。
二次调试方案
肇源变220kV变电站新建工程二次设备调试方案黑龙江北星电力股份有限公司2023年10月目录1 工程概述 (1)1.1编写依据 (1)1.2工程简况 ............................................................................................. 错误!未定义书签。
2 调试准备工作 (2)2.1准备工作 (2)2.2技术准备 (2)2.3工器具准备 (2)2.4施工计划安排 (2)2.5技术资料、人员 (3)3 调试方法及技术规定 (3)3.1二次回路校验 (3)3.2二次设备调试 (4)3.3传动实验及通道联调 (5)4 技术规定 (6)5 安全技术措施 (6)5.1二次控置保护调试过程中应注意的事项 (6)6 文明施工、环境保护 (7)6.1文明施工措施 (7)6.2环境保护措施 (7)7 保护检查所使用的仪器仪表 (7)8 附加说明 (8)1 工程概述1.1 编写依据1.1.1DL5009.3-1997 《电力建设安全工作规程》GB/T14285-2023《继电保护和安全自动装置技术规程》DL/T995-2023 《继电保护和电网安全自动装置检查规程》DL/T559-2023 《220kV-500kV电网继电保护装置运营整定规程》DL/T584-2023 《3-110kV电网继电保护装置运营整定规程》DL/T587-2023 《微机继电保护装置运营管理规程》Q/CSG1008-2023 《继电保护及安全自动装置检查条例》国家电网公司十八项电网重大反事故措施（继电保护）1.1.2设计图纸及厂家调试大纲和说明书。
2 调试准备工作2.1 准备工作2.1.1 根据现场的实际设备组织有效期内的实验仪器，安全器具和各专业人员，提前进入现场进行准备工作。
2.1.2 收集被实验设备的说明书，出厂实验报告和调试大纲等资料。
35kV变电站二次改造调试方案
35kV变电站二次改造调试方案目录1作业任务 (3)2编写依据 (3)3作业准备 (3)4作业内容及要点、说明 (4)5作业质量标准及工艺质量控制措施 (10)6技术资料要求 (11)7危险源、环境因素辨识及防范措施、文明施工标准 (11)8有关计算及其分析 (12)9附录 (12)1作业任务1.1工程概况35kV刘集变现有主变2台（10MV A+6.3MV A），35kV进线2条，10kV出线5条，电容器出线一条，备用出线一条；本工程计划于2020年6月10日至19日对35kV刘集变进行综自改造，其中更换35kV进线开关保护测控2套，35kV主变保护测控2套，10kV线路开关保护测控6套，电容器保护测控1套，公用测控装置一套，远动通信一套，电压并列装置2台，备自投装置一台，对时装置一台，上述设备安装完成后需要进行调试；1.2主要设备参数1）主变保护测控屏二面（各含主变差动保护装置1台,型号：iPACS-5741；主变非电量保护装置1台, 型号：iPACS-5744;主变后备保护装置2台，型号：iPACS-5742；主变测控装置1台，型号：iPACS-5774；）2）35kV线路保护屏一面（含线路保护测控装置2台，型号：iPACS-5711，备自投装置一台，型号：iPACS-5731，电压并列装置1台：型号：iPACS-5765）3）10kV线路保护屏二面（含线路保护测控装置6台，型号：iPACS-5711，电容器保护测控装置一台，型号：iPACS-5751，电压并列装置1台，型号：iPACS-5765）4）公用测控屏一面（含公用测控装置2台，型号：iPACS-5779，交换机2台，型号：wisLink W-2000）5）远动通信屏一面（含远动通信装置2台，型号：iPACS-5791；规约机1台，型号：iPACS-5792；交换机2台，型号：wisLink W-2000；对时装置1台，）上述装置均为DC220V供电，额定参数：AC 5A/57.7V1.3施工范围35kV线路、主变及其附属设备、10kV配电系统及其附属设备、10kV无功补偿系、220V 直流系统、UPS系统、监控系统、故障信息系统等2编写依据1）《继电保护和安全自动装置技术规程》（GB 14285-2016）；2）《继电保护及电网安全自动装置检验规程》（DL/T 995-2016）3）《变电站计算机监控系统现场验收管理规程》（Q/GDW 2014）4）智能变电站自动化系统现场调试导则》（Q/GDW 431-2010）5）《电力系统安全工作规程》(变电部分)；6）国家电网公司十八项电网重大反事故措施（2018版）（试行）7）设计图纸8）相关厂家技术资料3作业准备3.1作业人员准备调试人员应保证较高的素质，对即将进行的工作有充分的准备，试验负责人须具有助理工程师及以上职称，独立负责调试两个以上同类型变电所经验。
电气调试方案
动力照明调试方案一、系统概况本工程为XXXXX动力照明配电系统部分。
1、本站站厅层南端设置了一座低压变电所，北端设置了一座跟随所，站厅南北各设一个环控电控室，一个照明配电室，站台南北共设四个照明配电室。
2、变电所0.4KV馈线柜馈线端子以下的电缆、电线、低压开关柜、动力配电箱、照明配电箱、双电源切换箱、公共区照明灯具、荧光灯、插座、开关等设备及材料的安装，并负责低压配电与动力照明系统的调试及相关专业系统的联调。
动力照明系统配电采用放射式和树干式相结合，以放射式为主的配电方式。
电缆采用低烟无卤耐火铠装电缆及低烟无卤阻燃铠装电缆；配电干线电缆沿电缆桥架、支架敷设。
低压配电采用TN-S接地保护系统，插座回路设漏电断路器保护。
二、编制依据1、建筑电气工程施工质量验收规范GB50303-20022、三相异步电动机试验方法GB1032-853、三相异步电动机负载率现场测试方法GB8916-884、各类设备的使用说明书等技术文件三、调试内容（1）动力供电调试（2）车站内照明调试（3）通风空调大小系统设备的电控调试（4）循环泵及冷水机组的调试（5）配合其他专业调试（BAS、FAS等）四、调试准备1、成立调试小组生产付经理为总负责人，专业技术负责人为组长，各专业主管工程师及各工种技师组成调试人员，且参加调试人员已经进行了培训。
电气专业以电气工程师为主组成电气调试小组。
邀请设备供货单位和监理单位共同参加。
机电设备安装单位主要负责提供照明、设备供电、供水、清理等工作，并配备相应人员。
设备供货单位主要负责设备启动前的润滑、加液、检查和状态确认，确认设备状态良好后进行操作或发布操作指令，并根据设计参数进行设备元件的调整，直到设备达到正常运行工况。
监理单位主要负责协调和旁站监督，对调试经过进行指导，并对调试结果作出评估。
２、调试步骤及计划安排根据动力配电与照明、通风空调和给排水专业进度计划完成情况，在调试报告得到监理工程师批准以后进行。
电气二次保护系统调试方案
电气二次保护系统调试方案目录一、工程概况 (1)二、施工人员及仪器仪表配备 (1)三、准备工作 (1)四、主变保护调试 (1)五、变压器调压检查 (2)六、交流屏试验 (2)七、直流屏试验 (2)八、蓄电池检验 (2)九、母差保护调试 (2)十、电流互感器测试及试验 (3)十一、电压互感器测试及试验 (3)十二、质量要求 (3)十三、安全要点 (3)一.工程概况本光伏电站建成后,以1回110kV架空输电线路接入220kV变电站110kV侧,接受地调的统一调度。
本电站的调度通信,远动信息和保护信息传输拟采用光纤通道方式。
二.施工人员及仪器仪表配备2.1 施工人员配备2.1.1 调试人员：3人2.2 主要施工仪器、仪表配备三.准备工作1.在进行现场检验之前，工作人员应认真学习《继电保护及电网安全装置检验条例》及本调试大纲，理解和熟悉检验内容和要求，认真学习消化有关设计图纸及出厂资料，接受技术（安全）交底。
2.现场开箱检验：检验设备装置是否符合运输的有关规定，设备是否完好无损，检查技术资料及备品备件是否与装箱单一致，检查产品有无合格证。
3.检查屏上的设备及屏内外接线与图纸是否相符。
四.主变保护调试1.外观检查2.装置的绝缘检查3.硬件试验3.1电流、电压的精度试验；3.2直流电源的正确性检查。
4差动保护试验4.1差动保护动作值；4.2差动比例制动曲线测试；4.3差动谐波制动系数测试。
5.非电量保护功能试验6.后备保护试验6.1复合电压闭锁过流保护；6.2零序过流保护；6.3间隙零序保护；6.4中性点过流保五.变压器调压检查1.检查电源相序、相位正确性；2.装置设备文件符合规范；3.档位调整，升降正确，档位显示正确；六.交流屏试验1.外观及绝缘检查；2.主屏功能检测；3.输出支路检查；4.遥信、遥测检测。
七.直流屏试验1.绝缘测试；2.交流自动切换检测；3.降压单元检测；4.监控测试；5.通讯不间断电源测试；6.上属试验均符合厂家测试，满足运行要求。
基于变电站二次回路调试方案
基于变电站二次回路调试方案研究【摘要】本文针对变电站继保调试方案及注意事项进行了分析，详细介绍了变电站二次回路及继电保护调试的相关内容及技巧，并提出了相应的建议措施。
【关键词】变电站；二次回路；继电保护；调试随着电力系统的高速发展和计算机通信技术的进步，继电保护技术的发展向计算机化、网络化、一体化、智能化方向发展。
而综合自动化变电站二次调试是一个相对复杂的过程，因此有必要对其进行研究，下文具体谈谈继电保护二次回路调试方案。
一、变电站二次回路调试（一）二次回路调试阶段变电站的调试阶段内容包括一次、二次系统的电缆连接、保护功能等的全面校验和调试。
由于保护调试不是单独存在的，因此本文也结合其他内容分析变电站二次回路调试内容。
1.电缆连接的调试。
一次、二次系统电缆连接的检查调试，其内容主要有：（1）开关控制回路的调试，主要检查控制回路、断路器位置指示灯颜色是否正确，若发现控制断路器位置指示灯红绿灯全亮或熄灭，应马上关闭控制直流电源，并查找原因；（2）控制信号回路按常规站方法安装调试，经过前期的安装及二次回路调试，以就地智能终端箱为中心，确保开关、刀闸、主变本体等控制信号回路到智能终端控制及采集端子的正确性，为后期联调扫清障碍；（3）其它如信号回路，包括开关运行状态信号、事故跳闸信号与事故预告信号。
2.断路器本身信号和操动机构信号调试。
对于液压操动机构，检验压力信号是否齐全，如时间显示或报警是否正确；对于弹簧操动机构，检验弹簧未储能信号是否正确，如在未储能时，接点闭合用以闭锁线路重合闸的装置位置正确时，由于达到充电条件，断路器合上后装置面板会有相应的充电标志。
3.开关量状态。
查看后台机soe事件名称，断路器、刀闸状态等显示是否正确。
如果状态与实际不符合，原因一般为断路器、刀闸辅助触点常开、常闭接反。
可改正后台机遥信量组态或更改电缆接线，但值得注意的是改后台机遥信量特性组态“常开”为“常闭”时，要适当改动调度端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次回路调试方案
1．概述
为保证魏桥第三热电厂工程二次回路安全、准确、可靠地投入运行，及早整套启动,特编制本方案。
2．试验依据
2.1 GB50150—91《电气装置安装工程电气设备交接试验标准》
2.2 《火电工程调整试运质量检验及评定标准》
2.3 黑龙江省火电一公司企业标准《质量手册》
2.4 黑龙江省火电一公司企业标准《职业安全健康和环境管理手册》
2.5 《电力建设安全工作规程》
2.6 制造厂出厂试验报告及其它技术资料
2.7 施工设计图纸
3．试验目的和预期结果.
通过对二次回路的检查，检验及传动和通电试验。
使电气二次回路和设计相符合，电气控制完善，保护安全可靠，确保电气一次设备能够安全的投入运行。
4．检验前的准备工作。
在进行二次回路检验之前，必须认真查阅有关图纸，包括设计原理图，展开图和安装接线图，熟悉电气控制原理及方式，例如要熟悉回路的结构特点和动作原理，回路内主要电气设备以及它们的性能，测量表计的种类，规格和接线方式，继电保护种类、型式、整定值和要求，互感器变比、极性和次级绕组的接线方式等。
5．回路检查。
检查回路中的电气设备、仪表、继电器和自动装置是否全部按有关规程进行了试验和调整，试验报告是否齐全、性能是否正常。
6．绝缘电阻检查。
6.1以1000V摇表测量各直流回路、信号回路对地绝缘电阻，其值不低于1MΩ。
6.2拆开电流、电压互感器二次回路的接地线和击穿熔断器，以1000V摇表测量
电流、电压回路对地绝缘电阻，并测量其与相应的操作回路和信号回路之间的绝缘电阻，其值不低于1 MΩ。
7．电流、电压二次回路试验。
7.1电流二次回路的通电试验，检查CT二次侧电流回路是否完整。
7.1.1检查回路是否有开路和接触不良现象。
7.1.2电流互感器的次级绕组的接线方式和极性是否符合要求。
7.1.3保护整定值复核。
7.2电压二次回路的通电试验，在电压二次回路通入三相正序电压进行检验。
7.2.1检查回路是否有短路和接触不良现象。
7.2.2电压回路接线的正确性检查。
7.2.3各相电压回路的负载电流测量。
8．操作和联锁试验。
8.1电源进线、变压器控制保护回路检验
8.1.1. 电源进线、变压器各侧断路器在试验位置；
8.1.2投入断路器储能及控制、信号保险，使断路器合闸储能回路带电，查看合
闸回路完整性；
8.1.3对各断路器进行合闸操作试验，同时查看跳闸回路完整性；
8.1.4利用操作把手进行断路器合、跳闸操作；
8.1.5利用保护进行跳闸试验，同时检查电源开关联跳以及变压器高低压开关的
联跳情况。
8.2附属电机保护及控制回路检验
8.2.1各附属电机断路器在试验位置
8.2.2控制及保护、信号保险投入，断路器储能，查看合闸回路完整性；
8.2.3对各断路器进行合闸操作试验，同时查看跳闸回路完整性；
8.2.4利用操作把手进行断路器合、跳闸操作；
8.2.5投入联锁开关，手动跳开上级设备断路器，检查设备联锁情况；
8.2.6手合断路器,利用事故，按钮进行跳闸试验；
9．安全措施
9.1所有试验工作人员必须遵守《电力建设安全工作规程》，并经安全考试合格。
9.2 试验负责人兼任安全员。
9.3 试验工作应由2人以上进行，试验时有专人监护。
9.3．试验时一次设备（断路器、开关）都应在试验位置。
9.4试验时应有可靠的通讯联系、照明和消防措施齐全。
9.5试验时人员应注意力集中，注意监视试验过程中仪表、试品状况有无异常，
如有异常立即停止试验查明原因。
防止损伤人身、设备事故的发生。
